Kubota BX25-handleiding

Inleiding

Kubota BX25 Cabine
Deze ROPS-cabine is ontworpen en gebouwd voor de Kubota BX25.
Ontworpen en gebouwd door:
Tektite Manufacturing Inc:
427 Buffalo Street
P.O. Box 639 Winkler, MB
R6W 4A8
Canada
PH: 204-331-3463 Fax: 204-331-4159 sales@tektite.ca
Een jaar standaard productgarantie van Tektite.
www.tektite.ca

Let op: Afgebeeld met optionele functies.

• Lees de installatie-instructies en volg alle veiligheidsvoorschriften voordat u dit ROPS-product gebruikt.
• Een exemplaar van deze bedieningshandleiding moet bij de bedieningshandleidingen van de machine worden bewaard.
• Als deze handleiding verloren raakt, neem dan contact op met uw lokale Kubota-dealer voor een vervanging.

Tektite heeft hard gewerkt om dit ROPS-product te ontwerpen en te bouwen en we hopen dat het u vele jaren ROPS-bescherming biedt.
De ROPS-producten van Tektite zijn ontworpen om een veilige en betrouwbare service te bieden tijdens het gebruik wanneer ze correct worden onderhouden volgens de instructies. Lees deze bedieningshandleiding zorgvuldig door voordat u dit ROPS-product gebruikt.
De foto's/illustraties in deze handleiding geven mogelijk niet alle details weer die nodig zijn en zijn alleen ter referentie.
Alle verstrekte aanwijzingen zijn vanaf het referentiepunt van de tractorstoel met uitzicht op het stuur. Alle verwijzingen naar links en rechts zijn vanuit dit gezichtspunt.
Vul ter referentie de onderstaande informatie in. Dit zal uw dealer helpen bij het verlenen van service aan deze ROPS. Het is raadzaam om deze informatie ook aan uw verzekeringsmaatschappij te verstrekken in het geval dat de tractor verloren of beschadigd raakt.
Voertuigmodel:
ROPS-serienummer:
Aankoopdatum:
Naam dealer:

Bedieningsinstructies

Het volgende gedeelte beschrijft en identificeert de functies van alle cabinebedieningen. Alle bedieners moeten zich vertrouwd maken met de plaats en functie van de bedieningselementen voordat ze de tractor bedienen. Als u dit niet doet, kan dit leiden tot onveilig gebruik van de tractor en mogelijk letsel of de dood van bedieners en omstanders.
Er bevindt zich één schakelaarplaat in de cabine. De volgende schakelaars zijn beschikbaar en hun functionaliteit wordt beschreven.

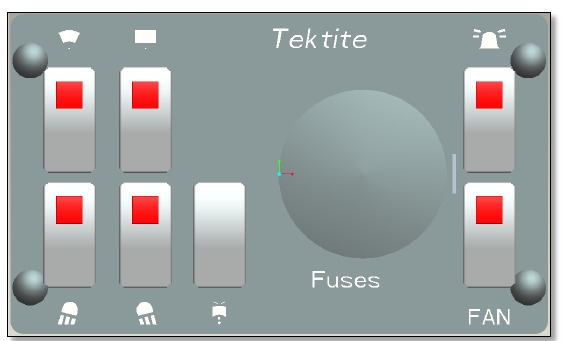

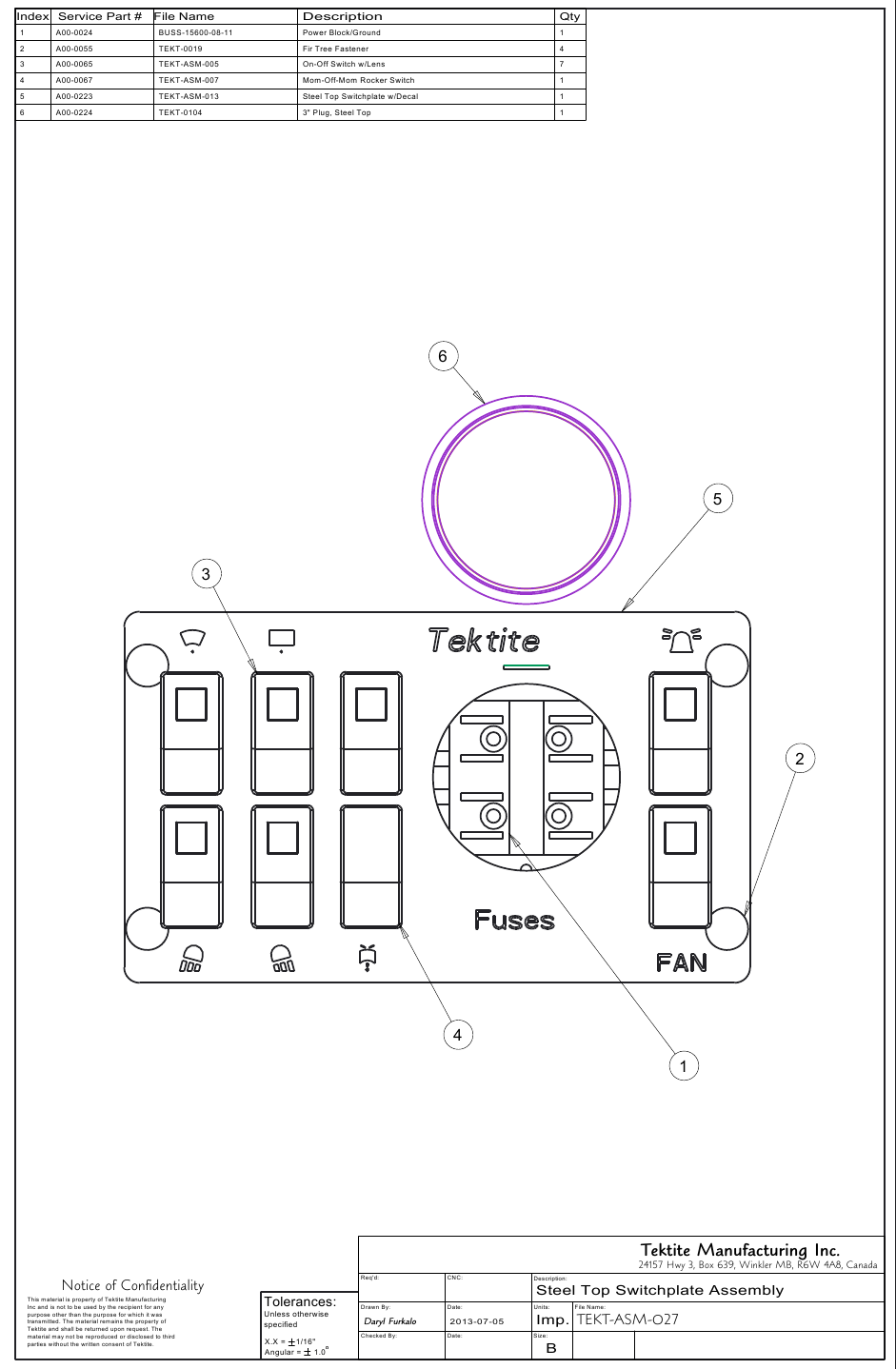

Cabine schakelaarplaat

1. Voorruitwisserschakelaar (standaard)
   Lage stand: Uit
   Hoge stand: Aan
   Opmerking: het controlelampje gaat branden wanneer de ruitenwisser aan is.
2. Achterruitwisserschakelaar (niet beschikbaar op alle modellen)
   Lage stand: Uit
   Hoge stand: Aan
   Opmerking: het controlelampje gaat branden wanneer de ruitenwisser aan is.
3. Rocker-schakelaar voor voorste werklamp (optioneel)
   Lage stand: Uit
   Hoge stand: Aan
   Opmerking: het controlelampje gaat branden wanneer de werklampen aan zijn.
4. Rocker-schakelaar voor achterste werklamp (optioneel)
   Lage stand: Uit
   Hoge stand: Aan
   Opmerking: het controlelampje gaat branden wanneer de werklamp aan is.
5. Rocker-schakelaar ruitensproeier (optioneel)
   Lage stand: Uit
   Hoge stand: Aan
   Opmerking: het controlelampje gaat branden wanneer de voorruitsproeier aan is.
6. Zwaailicht rocker-schakelaar (optioneel)
   Lage stand: Uit
   Hoge stand: Aan
   Opmerking: het controlelampje gaat branden wanneer de werklampen aan zijn.
7. Waterkachelventilator rocker-schakelaar (optioneel)
   Lage stand: Uit
   Hoge stand: Aan
   Opmerking: het controlelampje gaat branden wanneer de werklampen aan zijn.

Standaard en optionele functies zijn afzonderlijk gezekerd en de zekeringen zijn toegankelijk achter de stekker in het midden van de schakelaarplaat.

Cabine circuitbeveiliging
De Tektite ROPS-cabine is bedraad om maximale bescherming te bieden tegen individuele circuitoverbelasting. Alle optionele componenten zijn intern gezekerd achter de cabine schakelaarplaat.

BX Deluxe-cabine
De deluxe BX-cabine is ontworpen om ROPS-bescherming te bieden in combinatie met redelijke bescherming tegen winterweer. Het luxe cabineontwerp voor dit model is voorzien van glazen ramen op alle raamlocaties. De BX-tractor zuigt zijn luchtinlaat onder het stuur, dus de cabine van de tractor kan niet volledig worden afgesloten, anders krijgt de motor te weinig lucht.

Nadat uw ROPS-cabine is geïnstalleerd:
Voordat u een tractor start die is uitgerust met een Tektite ROPS-cabine:

1. Maak het bestuurdersplatform vrij van alle gereedschappen. Gereedschap dat in of rond de ROPS en de tractor wordt achtergelaten, kan interferentie van de bestuurder veroorzaken, wat kan leiden tot lichamelijk letsel en/of schade aan de machine.
2. Inspecteer de ROPS en de tractor om er zeker van te zijn dat alle bouten vastzitten en draai ze indien nodig opnieuw vast.
3. Zorg ervoor dat alle pedalen, hendels en bedieningselementen voldoende ruimte hebben voor normaal gebruik.
4. Zorg ervoor dat alle elektrische componenten van zowel de ROPS als de tractor normaal werken.
5. Zorg ervoor dat uw deur goed vastklikt op de sluitpen. Direct na de installatie kan het ROPS-frame enigszins buigen door de installatie en moet de deursluiting opnieuw worden uitgelijnd voor een goede werking. Draai de sluitpen, de montageplaat van de sluitpen en de deursluiting los indien nodig om de deur goed uit te lijnen.

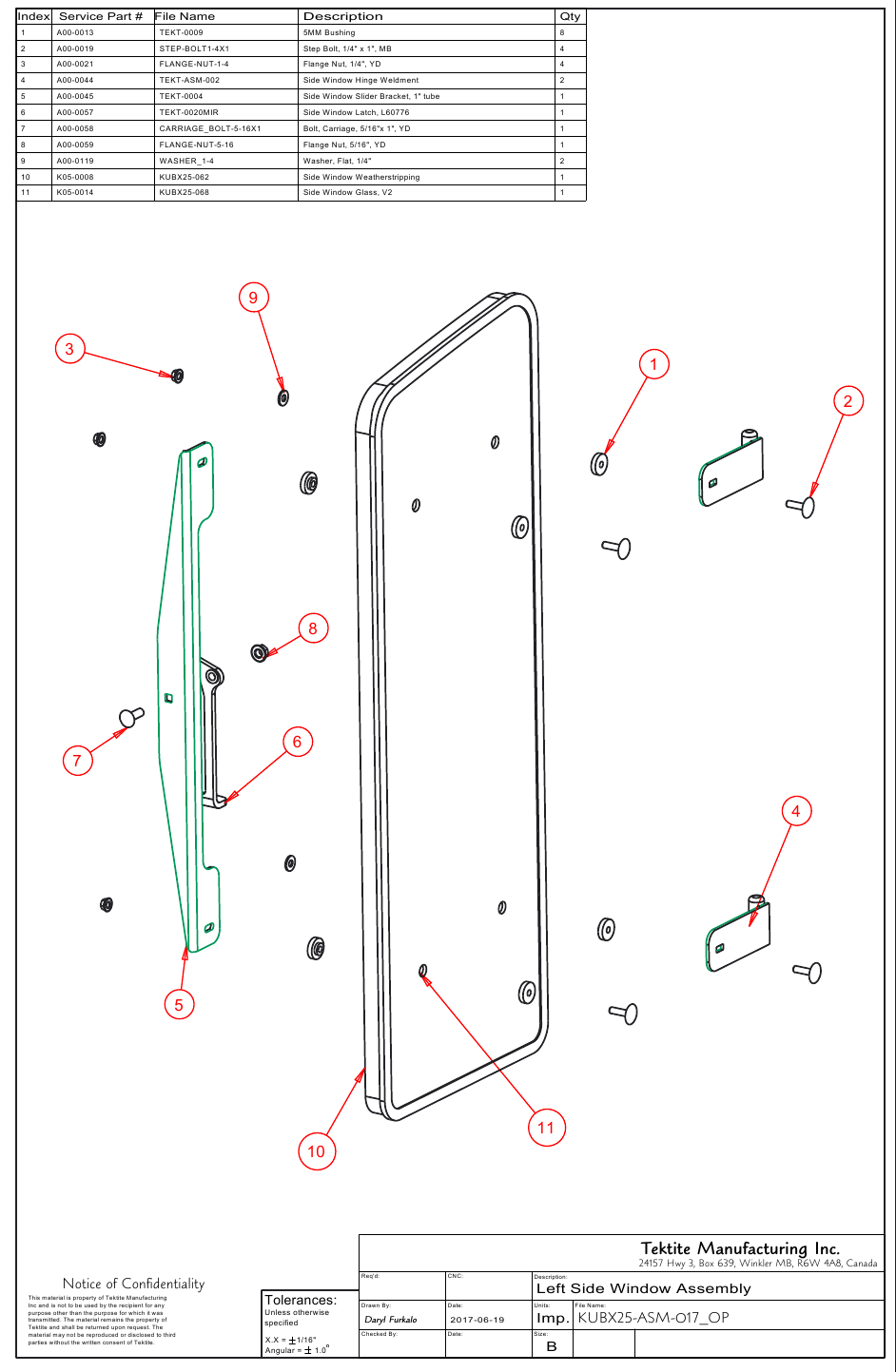

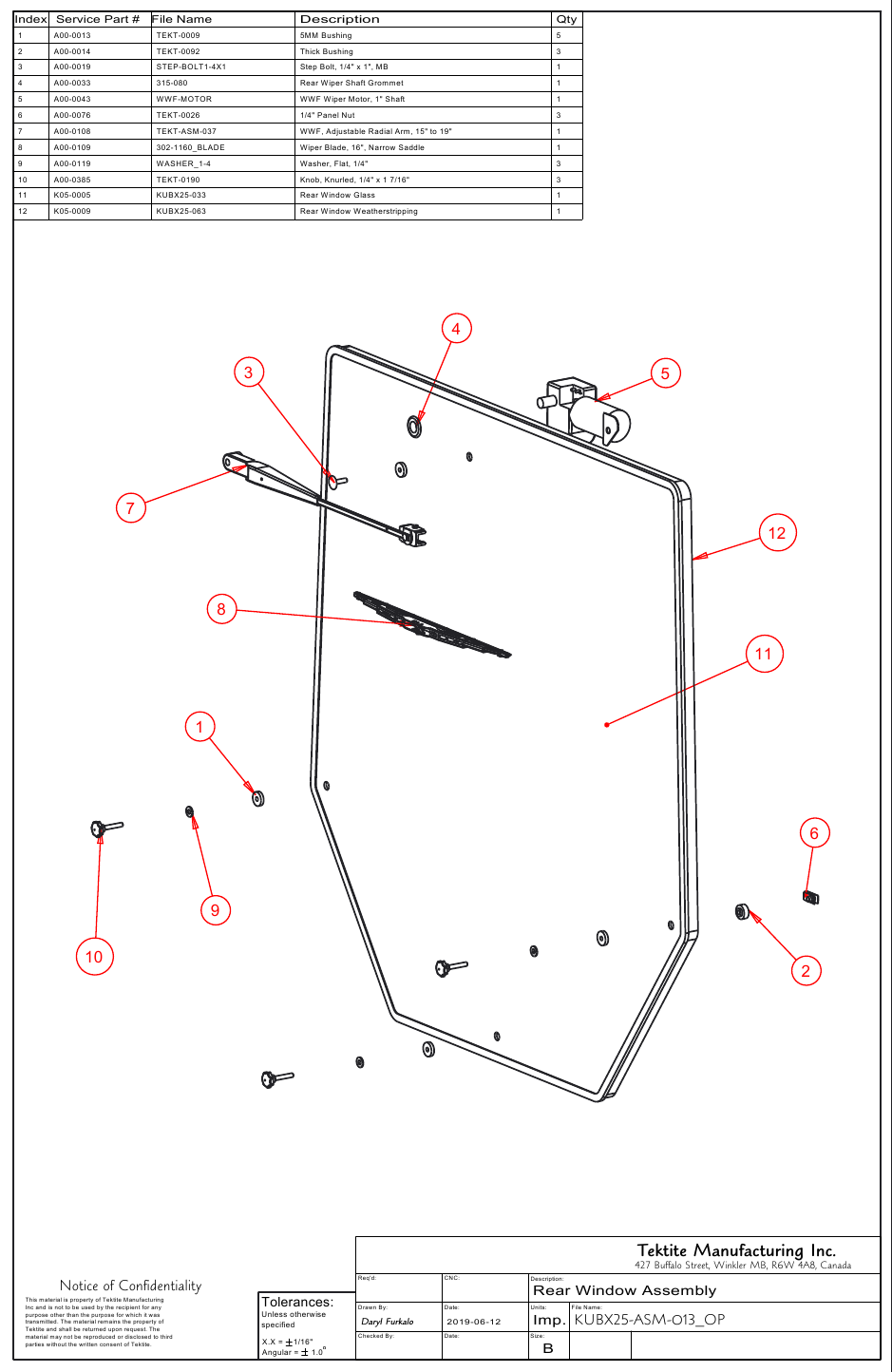

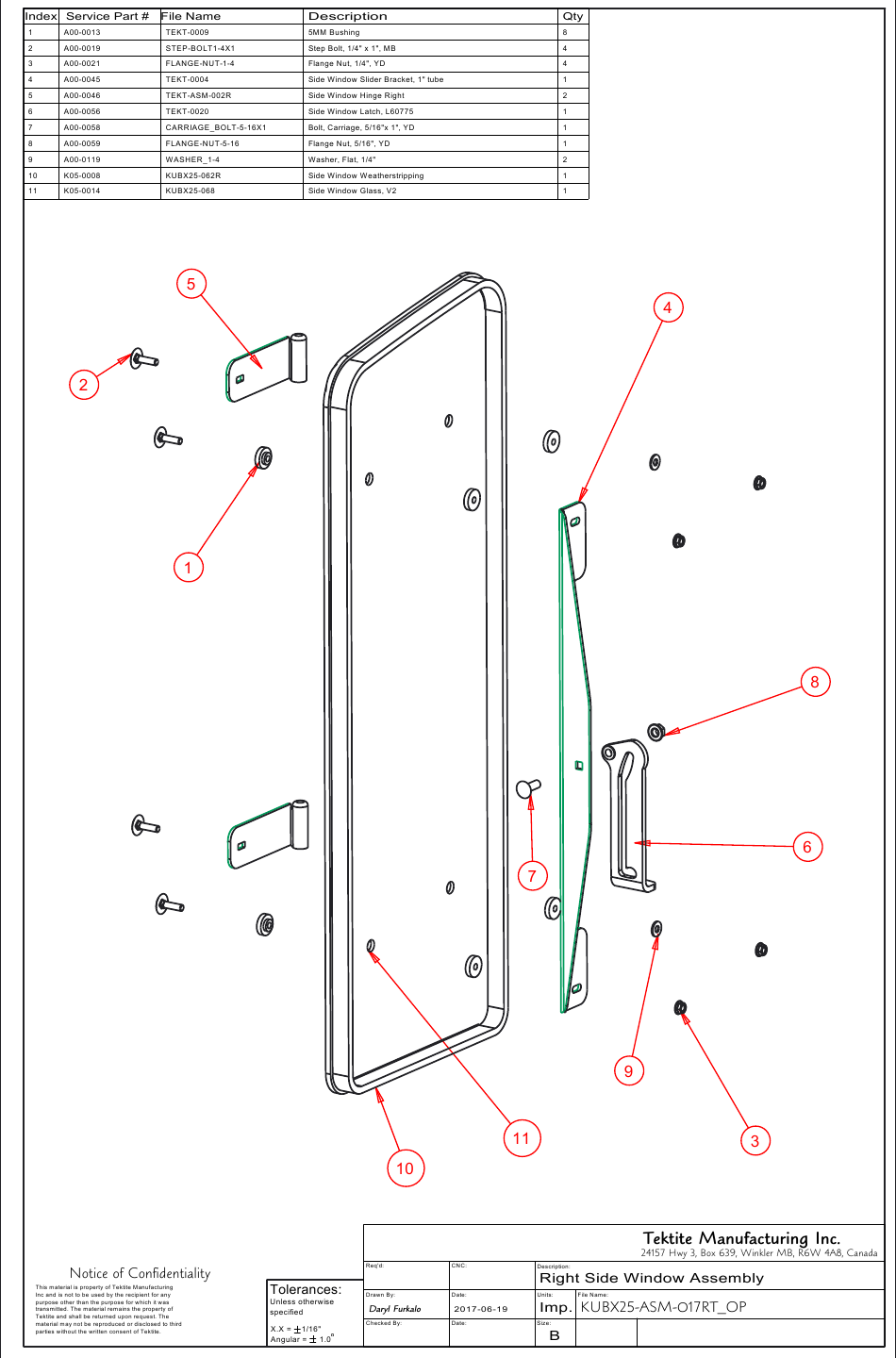

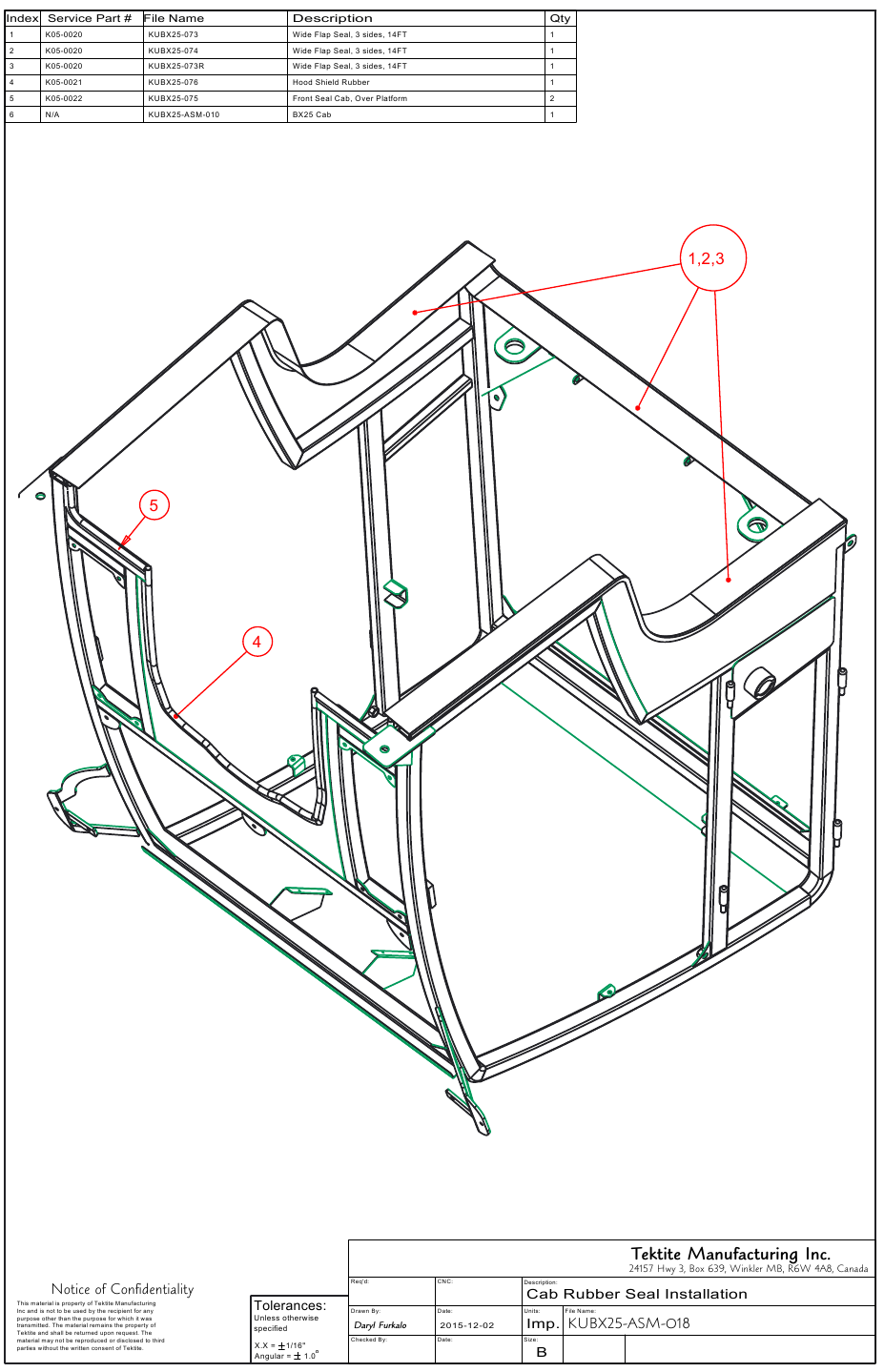

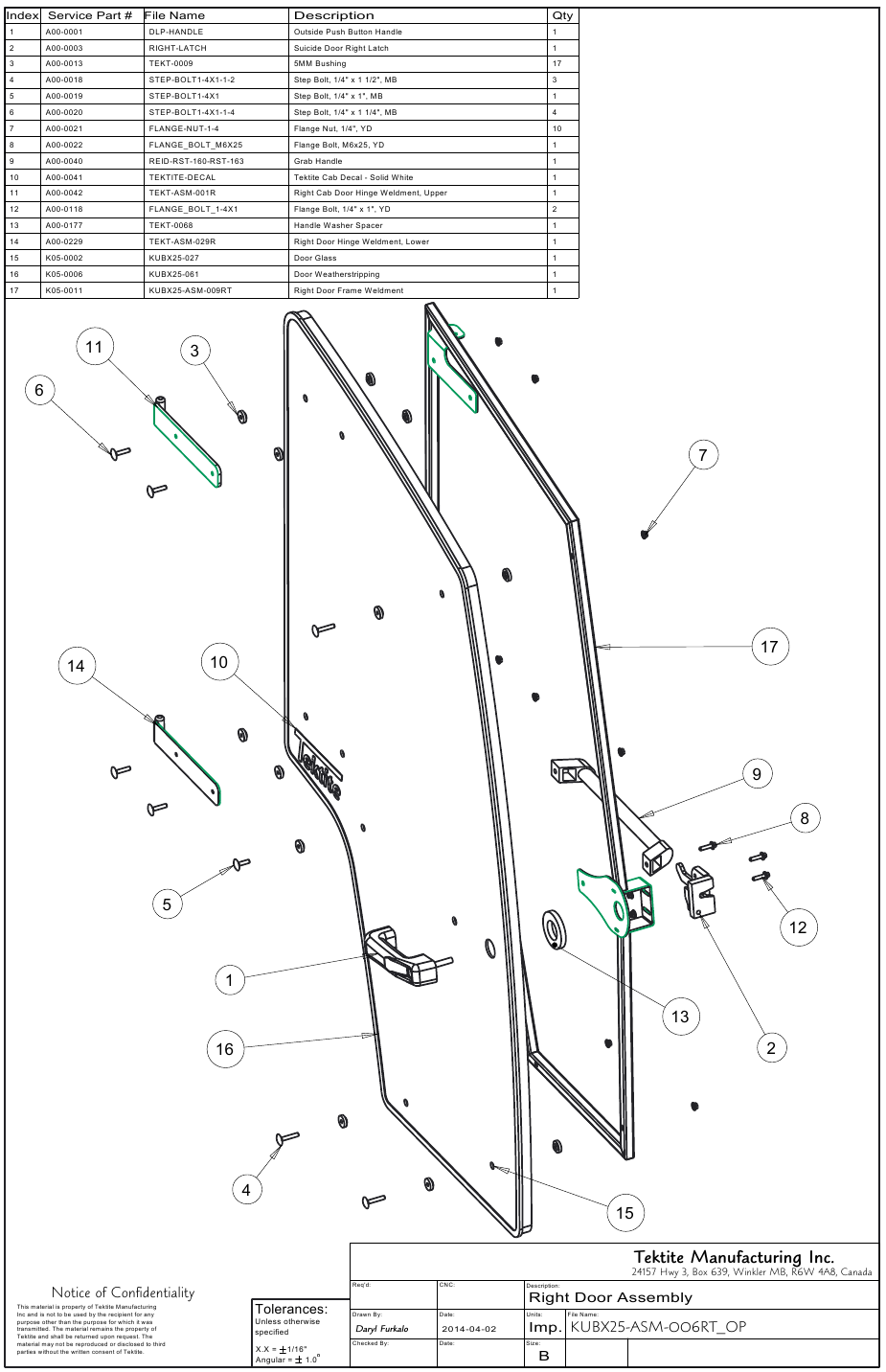

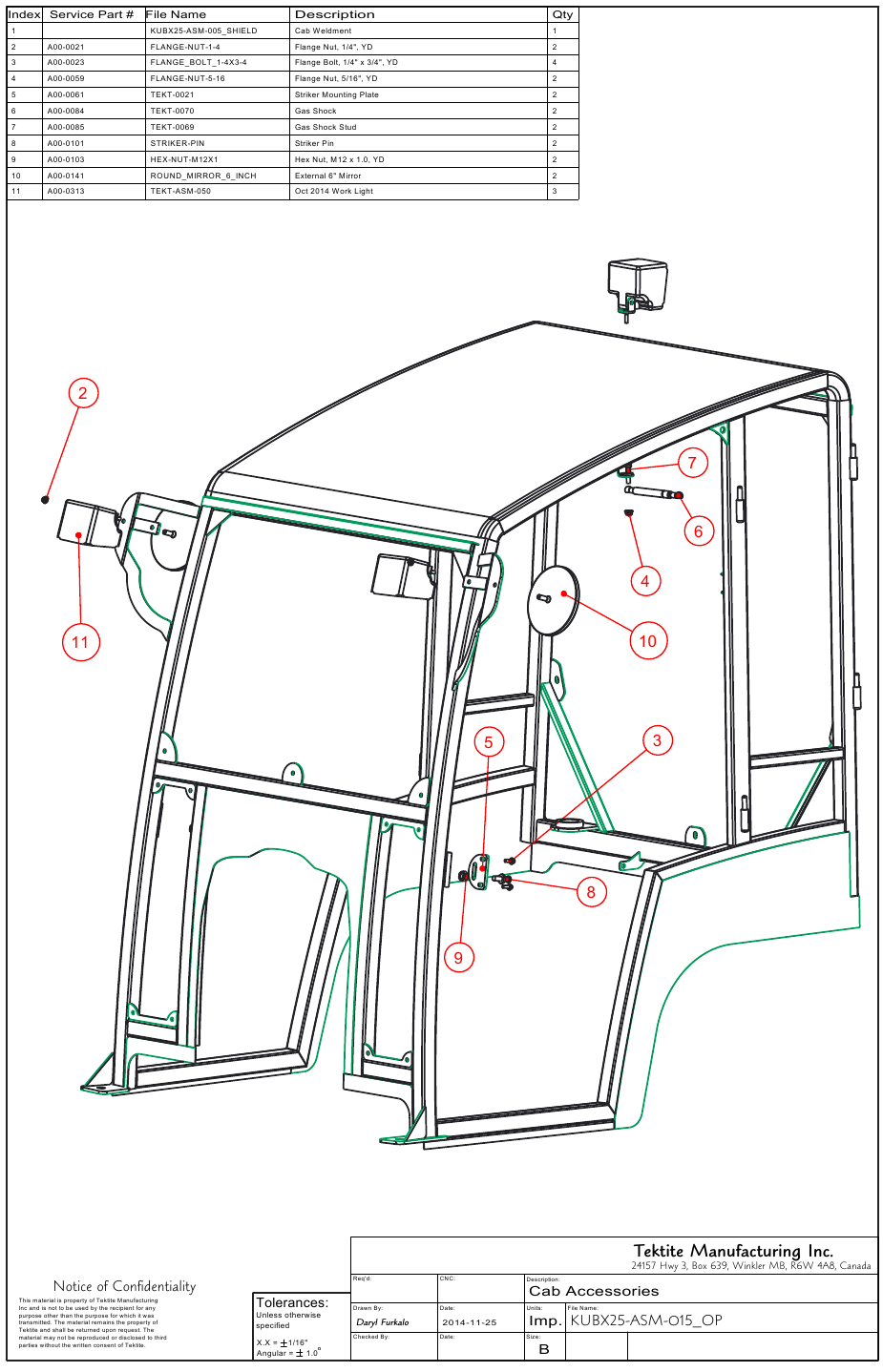

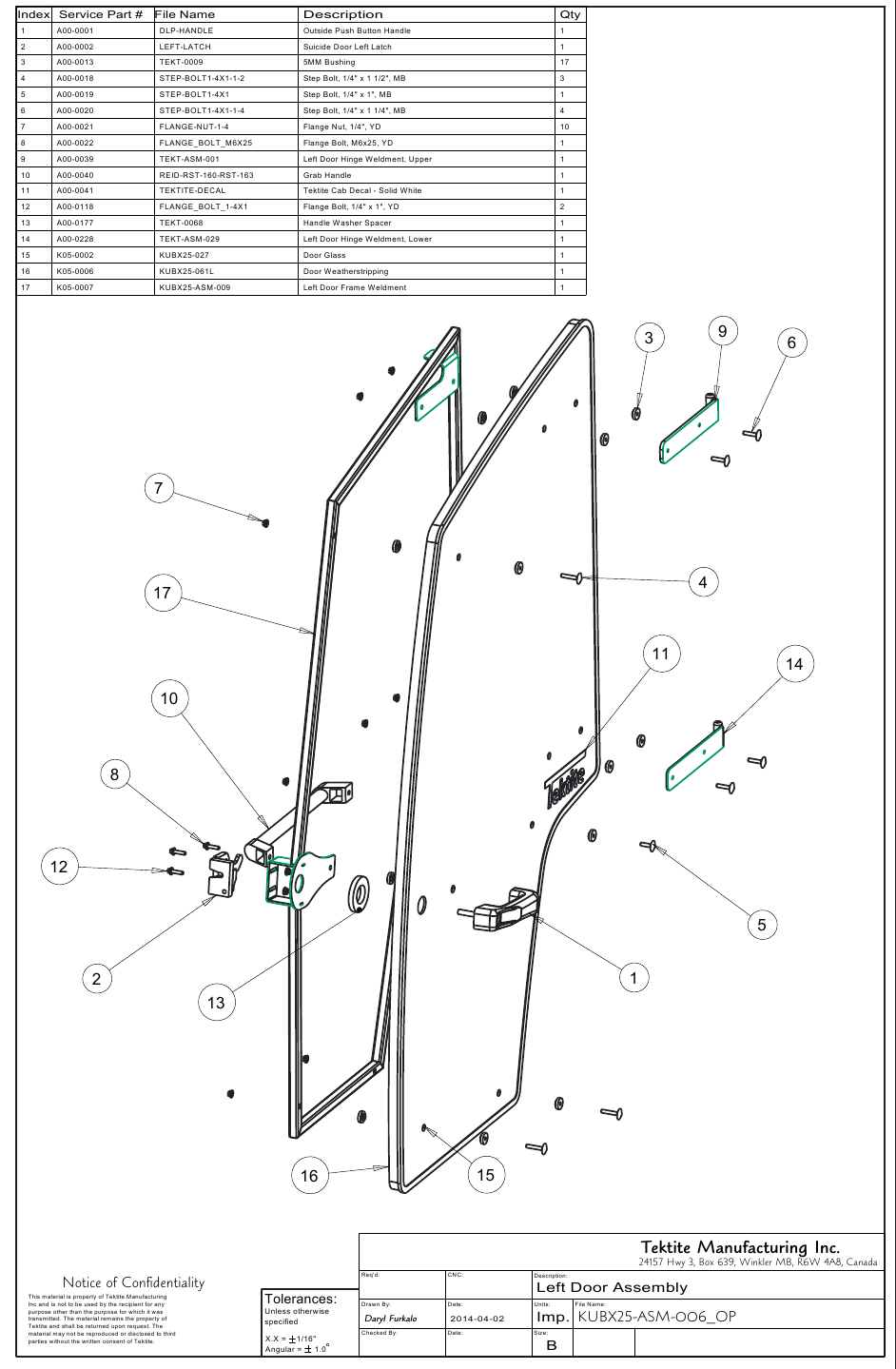

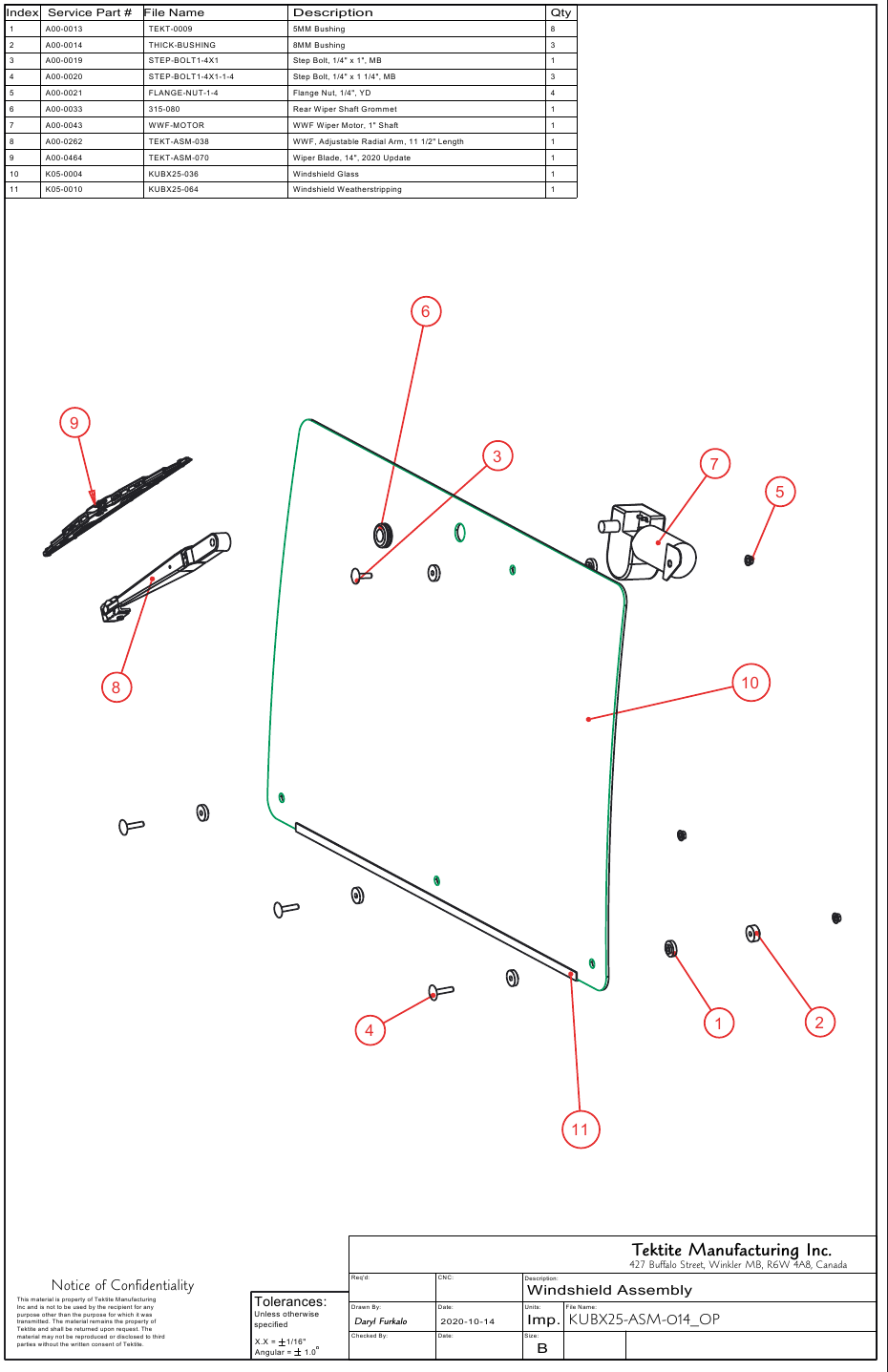

Uitsplitsingen van serviceonderdelen

Hieronder volgen uitsplitsingen van onderdelen voor componenten waarvoor mogelijk vervanging van serviceonderdelen nodig is tijdens de levensduur van de ROPS. Als u vervangende onderdelen nodig heeft, neem dan contact op met de dealer waar u de ROPS heeft gekocht en geef aan welke onderdelen u nodig heeft.

Veiligheidsmaatregelen

Veiligheid eerst
Lees deze instructies zorgvuldig door. Het is essentieel dat u de instructies en veiligheidsvoorschriften leest voordat u probeert de functies op deze cabine/ROPS te monteren of te gebruiken.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

OPMERKING: Alle producten zijn ontworpen om een veilige, betrouwbare service te bieden als ze worden bediend en onderhouden volgens de instructies. Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat iedereen die dit product bedient deze handleiding en alle andere toepasselijke handleidingen leest, om vertrouwd te raken met deze cabine en alle veiligheidsmaatregelen. Het niet doen hiervan kan leiden tot ernstig persoonlijk letsel of schade aan de cabine. Raadpleeg uw dealer als u vragen hebt. Lees en begrijp deze handleiding voor gebruik.
OPMERKING: Een veilige bestuurder is de beste garantie tegen ongelukken. Alle bestuurders, ongeacht hun ervaring, dienen deze gebruikershandleiding en alle andere gerelateerde handleidingen te lezen voordat ze proberen functies in deze cabine/ROPS te bedienen en de basistractor te bedienen. Lees de volgende paragraaf en let in het bijzonder op alle veiligheidsaanbevelingen in deze handleiding en die op de cabine en op de tractor staan.

Algemene veiligheid

1. Laat nooit een niet-gekwalificeerde of ongetrainde bestuurder de tractor bedienen.
2. Houd een brandblusser met ABC-classificatie stevig vastgemaakt in de ROPS. Onderhoud deze en wees vertrouwd met het gebruik ervan.
3. Vervoer geen passagiers.
4. Bedien de tractor nooit gedurende langere tijd in een gesloten gebouw. Zorg voor voldoende ventilatie, aangezien uitlaatgassen van de motor giftig zijn en dodelijk kunnen zijn.
5. Houd mouwen, jassen of andere losse kleding altijd relatief strak en met een riem vast. Losse kleding kan vast komen te zitten in bewegende delen en leiden tot ernstig persoonlijk letsel of de dood.
6. Zorg voor een EHBO-kit, veilig bevestigd in de ROPS voor gebruik in geval van een ongeval.
7. Spring nooit van de tractor. Er bestaat gevaar voor struikelen of vallen over uitstekende delen.
8. Gebruik treden en handgrepen bij het op- en afstappen van de tractor, of voor het onderhouden van componenten die te hoog zijn om vanaf de grond te bereiken.
9. Maak, wanneer u in de ROPS zit, de veiligheidsgordel vast voordat u de motor start. Een correcte veiligheidsgordel moet te allen tijde worden gedragen bij gebruik van een ROPS.
10. Veiligheidsvoorzieningen en afschermingen zijn bedoeld om bestuurders te beschermen tegen letsel of de dood. Ze mogen onder geen enkele omstandigheid worden gewijzigd, uitgeschakeld of verwijderd.

Veiligheid tijdens het gebruik

1. Bedien de tractor altijd terwijl u op de bestuurdersstoel zit.
2. Zet de stoel vast in de juiste positie en maak de veiligheidsgordel vast voordat u de tractor bedient.
3. Vermijd abrupte scherpe bochten bij hoge snelheden.
4. Maak op hellend terrein geen scherpe bochten, aangezien de stabiliteit van de machine in gevaar kan komen.
5. Bedien de tractor soepel, vermijd abrupte starts en stops.
6. Houd alle afschermingen op hun plaats bij het bedienen van de tractor.
7. Bedien de tractor niet als u moe, ziek of gehandicapt bent.
8. Bedien de tractor nooit in afgesloten ruimtes; het zicht naast de tractor is verminderd. Letsel aan omstanders of schade aan de ROPS of apparatuur kan het gevolg zijn.

Veiligheid

Bekijk de procedures in deze handleiding en de gebruikershandleiding van de tractor zorgvuldig met alle bestuurders, jaarlijks. Het is belangrijk dat alle bestuurders vertrouwd raken met en de veiligheidsmaatregelen volgen. Bedieningsinstructies moeten aan iedereen die de tractor gebruikt worden gegeven vóór gebruik en daarna minstens één keer per jaar in overeenstemming met OSHA-voorschriften 1928.57 (Verenigde Staten).

Veilige bediening op ruw terrein

1. Rijd de tractor langzaam op hellingen en in bochten om het risico op kantelen te voorkomen. Vermijd hellingen die te steil zijn voor een veilige bediening. Vermijd scherpe bochten bergopwaarts.
2. Rijd altijd langzaam genoeg over ruw terrein of obstakels. Rijd met snelheden die langzaam genoeg zijn om uw veiligheid te garanderen.
3. Schakel de koppeling langzaam in wanneer u uit een greppel, geul of een steile helling rijdt. Vermijd scherpe bochten bergopwaarts.
4. Selecteer bij het afdalen van steile hellingen een voldoende lage versnelling om de controle te behouden met minimaal gebruik van remmen.
5. Wees voorzichtig bij het rijden in de buurt van de rand van een greppel of geul. Deze kan instorten, waardoor de tractor kan omrollen.
6. Wees alert bij het bedienen in de buurt van bomen, hellingen en rond obstakels. Takken kunnen schade veroorzaken aan ROPS-componenten.

Veiligheid bij onderhoud

1. Verwijder modder, gewasresten, kettingen en gereedschap van treden en het platform van de bestuurder. Ze kunnen de bediening van het pedaal of het in- en uitstappen van de tractor belemmeren.
2. Gebruik treden en handgrepen wanneer onderdelen te hoog zijn om vanaf de grond te bereiken. Gebruik geen spatborden of afschermingen die niet als treden zijn ontworpen.

Veilige bediening op de openbare weg

1. Voordat u de tractor op of nabij openbare wegen bedient, dient u bij uw plaatselijke autoriteiten na te gaan of er plaatselijke voorschriften zijn die van invloed zijn op u.
2. Voorzie getrokken werktuigen van langzaam rijdend voertuig (SMV)-borden wanneer u op de openbare weg rijdt.
3. Installeer extra verlichting aan de achterkant van het werktuig om te beschermen tegen kop-staartbotsingen.
4. Gebruik waarschuwingsknipperlichten zoals vereist door de wet bij het transporteren of rijden op de openbare weg. Als de tractor waarschuwingsknipperlichten had die werden verwijderd bij het monteren van de ROPS, moeten deze worden vervangen voordat op de openbare weg wordt gereden.
5. Houd rechts aan, geef voorrang aan verkeer van rechts, vooral als u werktuigen trekt. Ga van de weg af en stop om automobilisten te laten passeren. Rijd op de berm, indien toegestaan ​​door de wet.
6. Wees uiterst voorzichtig bij het trekken van zware lasten bij wegsnelheden. Vermijd hard remmen van de tractor bij hoge snelheid.
7. Rijd altijd langzaam in de buurt van stoepranden, opritten of greppels.
8. Als de tractor ermee is uitgerust, zorg er dan voor dat de koplampen zo zijn uitgelijnd dat ze de bestuurders van tegemoetkomende voertuigen niet verblinden. Als de tractor niet is uitgerust met richtingaanwijzers en de wet dit vereist, installeer deze dan voordat u op of nabij de openbare weg rijdt.
9. Gebruik uw richtingaanwijzers en controleer het verkeer ruim voordat u afslaat. Als de tractor niet is uitgerust met richtingaanwijzers en de wet dit vereist, installeer deze dan voordat u op of nabij de openbare weg rijdt.

Veiligheidsstickers

1. Houd de stickers schoon. Verwijder indien nodig vuil met een natte, schone doek.
2. Vervang veiligheidsstickers als ze vernield, vermist, overgeschilderd of onleesbaar zijn. Als er veiligheidsstickers bedekt of verduisterd zijn wanneer de ROPS is gemonteerd, wordt aanbevolen vervangende stickers van de tractorfabrikant aan te schaffen. Monteer ze op een leesbare plaats op of nabij hun oorspronkelijke locatie voordat u de tractor bedient.
3. Nieuwe ROPS-stickers en tractorstickers zijn verkrijgbaar bij uw tractorhandelaar.

ROPS-veiligheid

1. Installeer de ROPS in overeenstemming met de montage-instructies van Tektite. Het niet naleven hiervan kan de ROPS-functie beïnvloeden om een roll-over te weerstaan.
2. Als de ROPS wordt blootgesteld aan wijzigingen, structurele schade of betrokken is bij een roll-over, moet de volledige structuur worden vervangen. Het niet naleven hiervan kan leiden tot letsel of de dood bij een roll-over.
3. Als de tractor niet is uitgerust met veiligheidsgordels, schaf dan goedgekeurde veiligheidsgordels aan bij de fabrikant van de tractor of Tektite voordat u de tractor bedient.
4. Maak altijd de veiligheidsgordels vast voordat u de tractor bedient.
5. Bedien de tractor altijd vanaf de bestuurdersstoel.
6. Verwijder modder, gewasresten, kettingen en gereedschap van de treden en het platform van de bestuurder. Ze kunnen de bediening van het pedaal of het in- en uitstappen van de tractor belemmeren.
7. Verwijder alle losse kettingen, gereedschappen en uitrusting van het platform van de bestuurder. Het niet naleven hiervan kan leiden tot letsel of de dood bij een roll-over.
8. Installeer de ROPS niet op een tractormodel waarvoor de ROPS niet is bestemd (compatibele tractoraanduidingen staan op de serienummerplaat van de ROPS). De ROPS is specifiek ontworpen voor afzonderlijke modellen om ervoor te zorgen dat aan de ROPS-vereisten wordt voldaan. Het installeren van de ROPS op een niet-aangewezen tractor kan leiden tot letsel of de dood.

Nooduitgangen

De ROPS-cabine heeft twee deuren. Beide kunnen worden gebruikt in geval van nood.

Referenties

• Home - Tektite Manufacturing Inc.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
