Elitech HLD-200 handleiding

Introductie

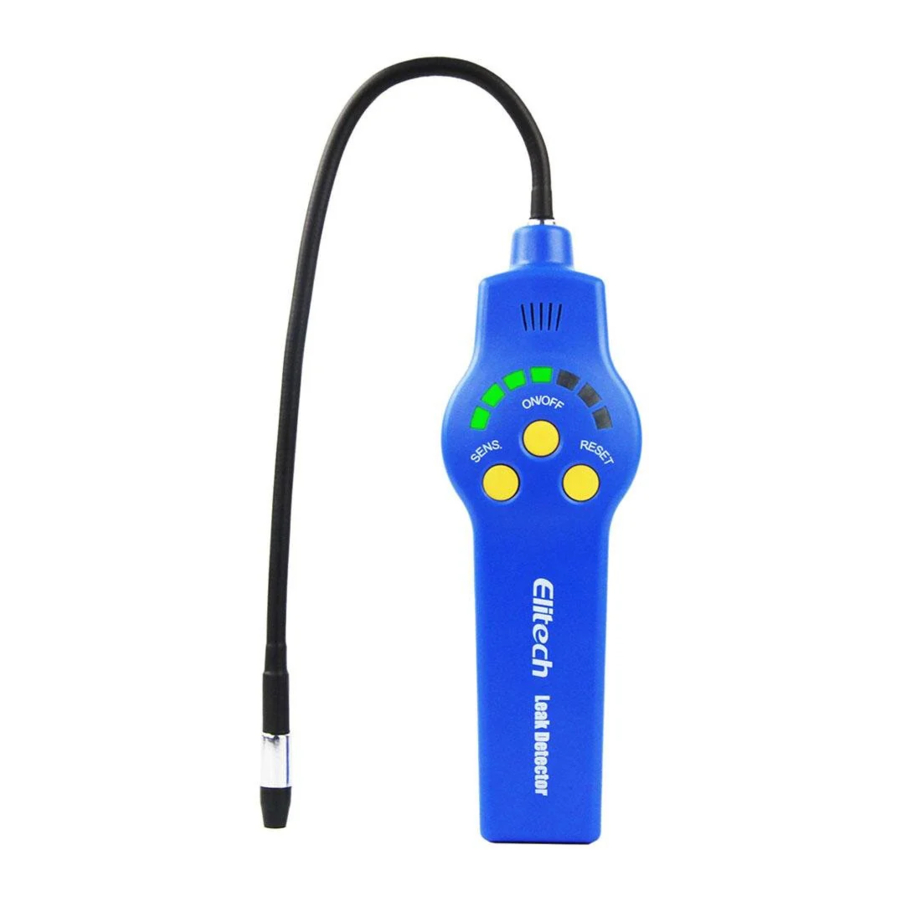

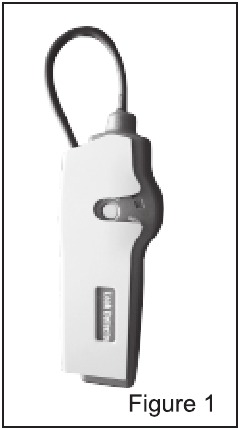

Zie figuur 1
De HLD-200 is momenteel de meest betrouwbare halogeenlekdetector met negatieve corona. We integreren al onze ervaring en feedback van klanten in dit product, in de hoop dat het onze klanten de beste prijs, prestaties en betrouwbaarheid kan bieden.
De gevoelige elementen maken gebruik van de geavanceerde en betrouwbare corona koelmiddelsensor die een grote gevoeligheid en uitstekende herhaalbaarheid heeft; het testprogramma wordt bestuurd door de kunstmatige intelligente microcomputer, met een redelijke werkprocedure, eenvoudig en gemakkelijk te bedienen, complete functies en meerdere zelfaanpassende mogelijkheden; Tweekleurige LED-indicatielampjes, met een visuele en duidelijke weergave; het slimme en draagbare ontwerp is handig voor uw mobiele bediening. Wanneer er te veel koelmiddel in het lekgas zit, geeft dit apparaat automatisch een audiosignaal om het lek van het koelmiddel effectief te testen.

Technische kenmerken

• Maakt gebruik van een geavanceerde, energiezuinige, acht-bit microprocessorcontroller
• Tweekleurige LED-indicatielampjes met progressieve en realtime weergave
• Gevoeligheid instelbaar, zeven niveaus alarmering aangegeven door LED-display
• Modulaire sensor, handig voor onderhoud
• Zeven niveaus hoorbaar en visueel alarm
• Automatisch resetten bij het inschakelen van de detector
• Batterijspanningsindicatie

Technische parameters

• Sensortype: negatieve coronasensor
• Ultieme gevoeligheid: 3 glyr
• Opwarmtijd: 5s
• Toepassing:
  Detecteer lekken in andere systemen en vulvaten. Het reageert op alle gehalogeneerde (inclusief chloor en fluor) koelmiddelen. Dit omvat, maar is niet beperkt tot:

Detecteer ethyleenoxide gaslekken in ziekenhuissterilisatieapparatuur
Detecteer SF-6 in hoogspanningsschakelaars
Detecteer de meeste gassen die chloor, fluor en broom bevatten (halogeengassen)
Detecteer reinigingsmiddelen die worden gebruikt in stomerijtoepassingen, zoals perchloorethyleen

• Operationele omgeving:
  Temperatuur: 0°C~52°C
  Vochtigheid: <95% RV (niet-condenserend)
• Voeding: twee AA alkalinebatterijen
• Levensduur van de sensortip bij continu gebruik: meer dan 50 uur in normale detectiestatus
• Specificatie: 175 x 55 x 34 (mm)
• Lengte sonde: 305 mm

Bedieningsinstructie en batterijvervanging

Bedieningsinstructie

• toets: druk erop om de detector in/uit te schakelen.
• toets: dit is de toets voor het aanpassen van de gevoeligheid, hiermee kan het gevoeligheidsniveau worden aangepast aan de detectie-eisen (max. niveau: 7). Het LED-lampje geeft het gevoeligheidsniveau aan, ondertussen verandert de frequentie van het hoorbare alarm. Hoe hoger het gevoeligheidsniveau, hoe sneller de alarmfrequentie.
• toets: Reset het halogeengehalte van de achtergrond naar "nul", alle lekbronnen die hoger zijn dan dit "nul"-niveau worden beschouwd als een lek en activeren het alarm.

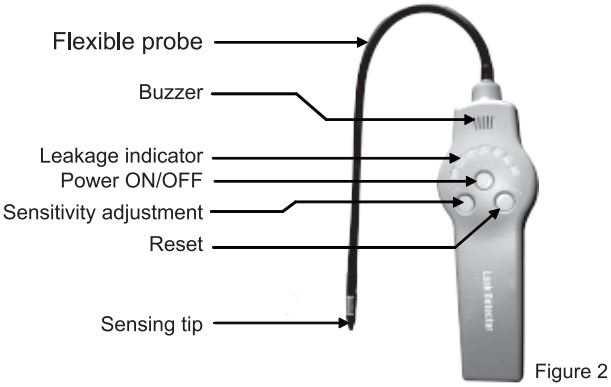

De interface en toetsen van de halogeenlekdetector (figuur 2)

1. Flexibele sonde
2. Zoemer
3. Lekindicator (het eerste lampje kan de batterijspanning aangeven)
4. Aan/uit
5. Gevoeligheidsaanpassing
6. Reset
7. Sensorpunt

Batterij installatie

Om het risico op het ontsteken van brandbare gassen in een gesloten atmosfeer te verminderen, mogen batterijen alleen worden vervangen in een open ruimte of een gesloten ruimte zonder brandbaar gas

• Batterijspanningsindicatie: gebruikers kunnen het batterijniveau in de stand-bymodus controleren via het indicatorlampje van het batterijniveau. Bij een ander batterijniveau verandert de kleur van het stroomindicatorlampje dienovereenkomstig. Ze hebben de volgende relaties:
  Groen - voldoet aan de eisen voor normaal werk
  Oranje - bijna lege batterij
  Rood - onder de toegestane werkspanning, vervang de batterijen zo snel mogelijk

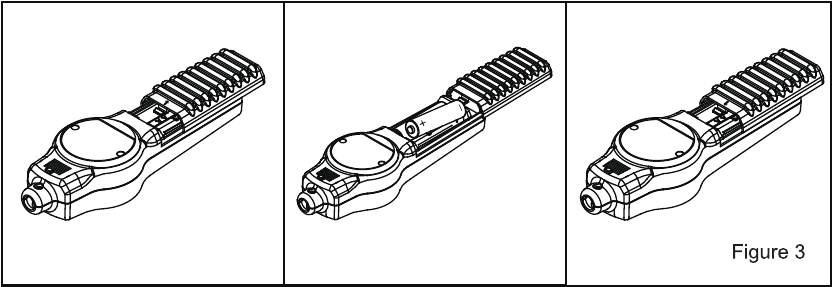

• Batterijvervanging en -installatie, zoals weergegeven in figuur 3:

  1. Zie figuur 3. Gebruik een duim om de batterijklep onder aan de detector te openen; verwijder vervolgens de klep.
  2. Plaats twee AA alkalinebatterijen in de detector, let op de polariteitsmarkeringen aan de zijkant van de behuizing en plaats vervolgens de batterijklep terug.

Detectiemethode

Bedieningsmethode

Wanneer de detector wordt in- of uitgeschakeld door op de toets te drukken, branden alle LED-indicatielampjes gedurende drie seconden en reset de detector automatisch. Na het automatisch resetten brandt alleen het eerste LED-indicatielampje aan de linkerkant (groen, batterijen in orde, oranje, batterijen worden zwak, zo snel mogelijk vervangen; rood geeft aan dat de batterijen moeten worden vervangen voordat normaal kan worden gedetecteerd). Op dit moment klinkt er regelmatig een pieptoon en stelt de detector het halogeengehalte van de atmosfeer in op "nul", klaar voor detectie.

Bedieningsinstructie:

1. Controleer het batterijniveau door het stroomindicatorlampje te observeren.
2. Zodra u de detector inschakelt, is het standaard gevoeligheidsniveau niveau 5. U hoort een snel, maar stabiel piepgeluid. De gevoeligheid kan worden aangepast door op te drukken, afhankelijk van uw behoefte
3. Begin met het zoeken naar lekken. Wanneer koelmiddel wordt gedetecteerd, klinkt er een sirene, met een frequentie die heel anders is dan het vorige piepgeluid. En de indicatorlampjes gaan geleidelijk branden.
4. De gevoeligheid kan op elk moment tijdens het gebruik worden aangepast door op de toets te drukken. Deze aanpassing onderbreekt de detectie niet.
5. Als er een alarm afgaat voordat de sensorpunt in contact komt met de lekbron, drukt u op de toets om de stroomsterkte terug te zetten naar 0 totdat er geen alarm meer is, dan kunt u opnieuw detecteren.

Detectiemethode

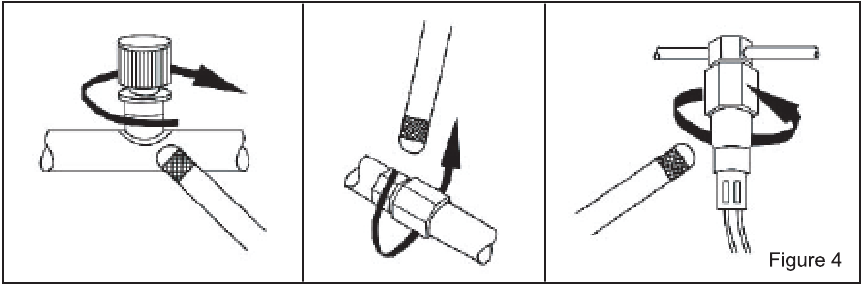

Zie figuur 4

1. Inspecteer het koelsysteem visueel. De vette en vuile plekken, knoopventielen, spoelen, connectoren of leidingen zijn de gebieden waar de kans het grootst is dat er gassen lekken.
2. Start de lekdetectie bij de verbinding met een snelheid van 1 cm/s en de afstand tussen de sensortip en de verbinding moet 1-3 cm zijn.
3. Wanneer er een alarm wordt geactiveerd, kan dit erop wijzen dat er een lek in de buurt is. Detecteer opnieuw in dat gebied en kijk of het alarm herhaalbaar is. Als een lek wordt bevestigd, lokaliseer dan de lekbron door langzaam van een niet-lekkend (geen alarm) gebied naar het lekkende gebied vanuit verschillende richtingen te bewegen. Daarnaast kunt u het lek ook lokaliseren door de detector weg te bewegen van het lekkende gebied en de unit te resetten, de gevoeligheid lager in te stellen en het bovenstaande proces te herhalen. Zodra het lek is bevestigd, markeer dan het gebied rond het lek en ga verder met het detecteren van de hele lijn van het systeem.
4. Er kan extra werk nodig zijn om mogelijke ambiguïteit te elimineren, zoals andere verontreinigingen op de plek die er ook voor kunnen zorgen dat de detector abnormaal werkt. Reinig het lekkende gebied met een droge doek en blaas schone, droge lucht naar het lekkende gebied en herhaal stap 3 hierboven om het lek te bevestigen.
5. Lekken op de verdamperbatterij zijn moeilijker te detecteren dan op andere gebieden, omdat het voor de sensortip moeilijk is om toegang te krijgen tot de hele verdamperbatterij. De meeste verdamperbatterijen zijn samengesteld uit modules en zijn geïnstalleerd in een gesloten ruimte met een ventilator voor warmte-uitwisseling. Het systeem met de ventilator moet 10 seconden worden ingeschakeld en vervolgens de ventilator worden uitgeschakeld, wacht 10-15 minuten bij de verdamper en gebruik vervolgens een detector om de uitlaat van het condensaat te detecteren (zorg ervoor dat de sensortip niet in contact komt met de lucht in de verdamperkamer. De meeste halogenen zijn lichter dan lucht en hopen zich waarschijnlijk op het hoogste punt in de gesloten ruimte op. Een alarm kan wijzen op een lek bij de verdamperbatterij, maar het is moeilijk om de verdamper te repareren door de precieze locatie van het lek te lokaliseren. In de meeste gevallen moet de hele batterij worden vervangen.

Opmerkingen vóór lekdetectie

2. Om een lek in een koelsysteem te detecteren, moet het systeem een normale werkdruk hebben, of op zijn minst gedeeltelijk de minimale 50 PSI bereiken. Een lage omgevingstemperatuur (lager dan 59°F of 15°C) kan de vereiste systeemdruk verlagen en het lek minder waarschijnlijk detecteerbaar maken. Geen lek gedetecteerd betekent niet dat het systeem geen gaslek heeft. Controleer de druk voordat u de conclusie trekt.
3. Lekkende gebieden zijn meestal bedekt met verontreinigingen zoals compressorolie of vuil, pas op dat u de sensortip niet in contact laat komen met deze verontreinigingen.
4. De functie van dit product is om de relatieve verandering van halogeen aan de sensortip te detecteren. Het lokaliseren van de lekbron vereist dat de technicus de gevoeligheid handmatig aanpast en de detector reset. U kunt de onderstaande aanbevelingen volgen:
   1. In gebieden waar de atmosfeer verontreinigd is met halogeen koelmiddel, drukt u op de resettoets om het lek op de achtergrond te "negeren". Zorg ervoor dat u de sensortip niet wegbeweegt van de verontreinigde achtergrond terwijl u de detector reset.
   2. In winderige gebieden kan het gelekte halogeen koelmiddel snel worden verdund of verwijderd van de lekbron. De technicus kan een windscherm gebruiken om het lekgebied te isoleren of de ventilator tijdelijk uitschakelen.
   3. Om valse alarmen te voorkomen, voorkomt u dat de sensortip in contact komt met vocht of andere oplosmiddelen.

Onderhoud

Goed onderhoud is belangrijk en kan de levensduur verlengen en de prestaties van uw detector verbeteren.

Schakel de stroom uit voordat u de sensortip vervangt. Spanning over de tip kan een elektrisch gevaar opleveren.

Houd de sensortip schoon: Gebruik een katoenen doek of droge lucht om het schild op de sensortip schoon te maken als het verontreinigd raakt. Als de sensortip zelf verontreinigd is, week de tip dan een paar minuten in absolute alcohol en gebruik vervolgens perslucht om hem droog te blazen, of droog hem af met een doek.

Opmerking: Gebruik nooit sterke oplosmiddelen zoals benzine, minerale olie, terpentine, deze oplosmiddelen kunnen de sensor bedekken met een dunne film en de gevoeligheid van de detector verminderen en de detector langzaam laten reageren op een lek.
Plaats de detector en de tip op een droge en schone plaats; verwijder de batterijen als de detector lange tijd niet wordt gebruikt.

Probleemoplossing

• Het apparaat kan niet worden ingeschakeld

Mogelijke redenen:

1. De energie van de batterijen is te laag om in te schakelen
   Oplossing: Vervang de batterijen door nieuwe
2. Het poolstuk van de batterijconnector is geoxideerd
   Oplossing: Schraap de oxidatielaag weg

• De unit reageert niet op een bevestigd lek

Mogelijke reden: Sensortip is verouderd.
Oplossing: Vervang zo snel mogelijk een nieuwe sensor.

• De detector geeft een vals alarm als er geen halogeen aanwezig is

Mogelijke reden: De atmosferische samenstelling is veranderd.
Oplossing: Druk op de RESET-toets om de achtergrond in te stellen op "nul", probeer de verandering van temperatuur of vochtigheid te vermijden.
