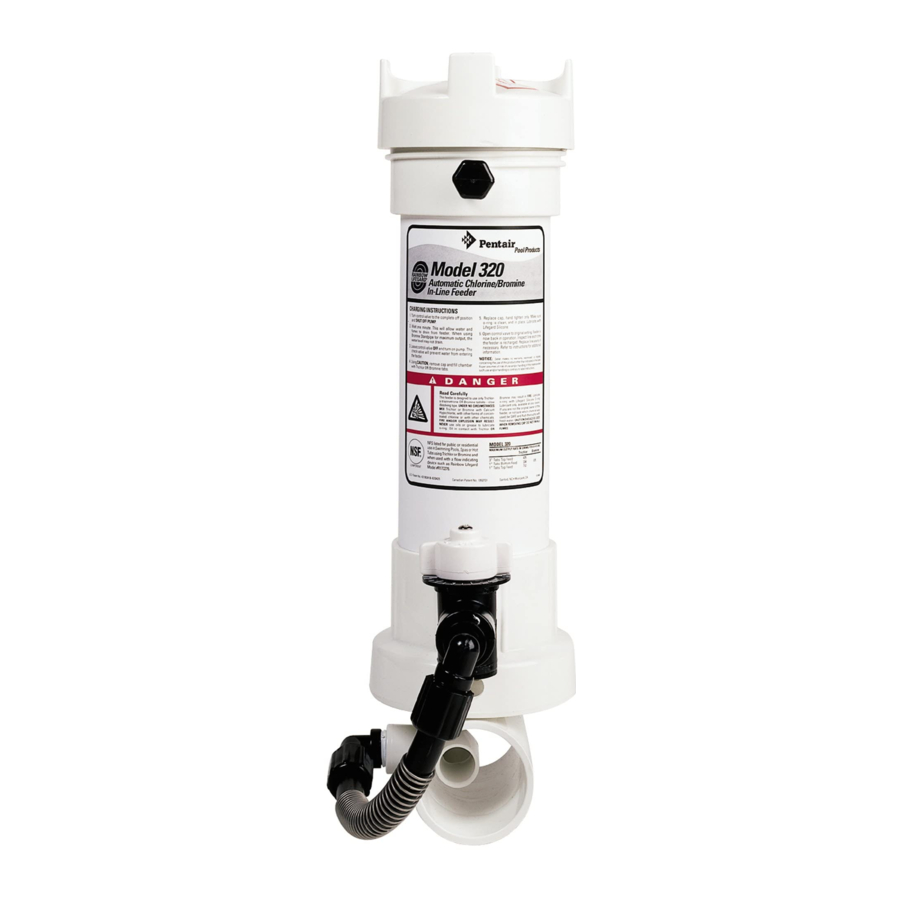

Pentair RAINBOW 320 (R171096) Handleiding

Pentair RAINBOW 320 (R171096)

Functies

MODEL #320
(* Het gebruik van broomtabletten met dit apparaat is niet NSF-gecertificeerd)

  • Geen speciale ontluchting nodig.
  • Volledig afgesloten - geen ontsnappende gassen.
  • Positieve externe verstoppingsvrije regelklep.
  • Bij gebruik met een timer is de feeder ontworpen om automatisch het waterniveau te verlagen, zodat tabletten niet weken tijdens de uitschakeltijd van de pomp. Dit zorgt voor een efficiënter gebruik van tabletten.
  • Geen schade aan apparatuur. Voert desinfectiemiddel rechtstreeks naar zwembad of spa.
  • Alle onderdelen zijn vervangbaar.
  • Om overchlorering tijdens gebruik te voorkomen, moet u de regelklep volledig sluiten en de ingebouwde terugslagklep voorkomt dat chemicaliën in het zwembad of de spa terechtkomen.

UW LIFEGARD® FEEDER IS DE MEEST EFFICIËNTE EN PROBLEEMLOZE AUTOMATISCHE FEEDER DIE U KUNT KOPEN, MAAR HET KAN OOK GEVAARLIJK ZIJN VOOR U EN UW APPARATUUR. VOLG DE INSTRUCTIES NAUWKEURIG EN NEEM ALLE WAARSCHUWINGEN IN ACHT. UW VEILIGHEID EN DE BESCHERMING VAN UW APPARATUUR STAAN VOOROP.

Het is belangrijk om alle informatie te lezen VOORDAT u verdergaat met de installatie. De informatie zal u begeleiden bij het correct installeren van uw feeder en het vermijden van problemen als gevolg van onjuiste installatie.
ALS UW ZWEMBAD OF SPA KOPEREN LEIDINGEN HEEFT. . . STOP!!
Installeer de feeder nooit in koperen leidingen, omdat er schade aan de leidingen zal optreden. (Zie het bijgevoegde blad met VEILIGHEIDSVOORZORGSMAATREGELEN voor apparatuur).
LET OP: Als er verwarmers worden gebruikt, moet er een brandweerschakelaar of iets dergelijks worden geïnstalleerd om mogelijke schade en onjuiste werking van de terugslagklep en andere apparatuur die onderhevig is aan warmteschade te voorkomen.

INSTALLATIE-INSTRUCTIES MODEL #320

Opmerking: Zorg ervoor dat alle pompen en timerschakelaars in de UIT-stand staan.

WAAR U UW FEEDER MOET INSTALLEREN
De #320 feeder is ontworpen voor permanente installatie in de retourleiding van uw nieuwe zwembad of spa en moet altijd na de verwarming, zwembadreiniger, kleppen, enz. worden geïnstalleerd. Als uw zwembad geen verwarming heeft, moet deze na het filter of een ander apparaat worden geïnstalleerd.

SCHADE AAN DE VERWARMING EN ANDERE APPARATUUR KAN HET GEVOLG ZIJN ALS ER ZEER GECHLOREERD WATER DOORHEEN STROOMT.
Als uw zwembad is uitgerust met een zonnesysteem, kan het nodig zijn om een HI FLOW KIT te installeren. Deze kit kan worden geïnstalleerd als uw feeder niet voldoende doorstroming en/of druk door het systeem krijgt. Raadpleeg de informatie op het bijgevoegde blad. Uw feeder kan worden geïnstalleerd in bestaande PVC-leidingen, maar vereist een koppeling en/of andere fittingen. De feeder wordt compleet geleverd voor installatie met 2" of 1½" PVC-leidingen. Kies een locatie in de retourleiding waar de feeder in een verticale positie kan worden geïnstalleerd. Installeer altijd zo ver mogelijk van metalen apparatuur, omdat dampen, enz. deze kunnen aantasten. Als er een optionele corrosiebestendige terugslagklep nodig is, raadpleeg dan de installatie-instructies voordat u verdergaat.

BASISINSTALLATIE-INSTRUCTIES VOOR LEIDINGEN
2" OF 1½" PVC-PIJP: Als de feeder wordt geïnstalleerd op een zwembad, spa of zwembad/spa-combinatie, moeten de juiste leidingprocedures worden gevolgd om een goede doorstroming door de feeder te garanderen. Als het zwembad of de spa is aangesloten met 2" PVC-pijp, zorg er dan voor dat de pomp, het filter en de verwarming allemaal 2" inlaat- en uitlaatfittingen hebben. Als een deel van de apparatuur minder dan 2" fittingen of pijpen heeft, moeten er minimaal 6" x 1½" reducerbussen direct in de inlaatzijde van de feeder worden geïnstalleerd met behulp van de meegeleverde 2" x 1½" reducerbussen. Dit bouwt direct druk op in de feeder, waardoor een goede werking wordt gegarandeerd. Ga verder met 2" PVC-pijp aan de uitlaatzijde van de feeder.
ZWEMBAD/SPA-COMBINATIE: Als de leidingen en apparatuur volledig 2" zijn en de feeder wordt geïnstalleerd op de zwembadretourleiding na de omleidingsklep, met een deel van het water omgeleid naar de spa, installeer dan een minimaal gedeelte van 6" x 1½" PVC-pijp direct in de inlaatzijde van de feeder met behulp van de meegeleverde 2" x 1½" reducerbus. Ga verder met 2" PVC-pijp aan de uitlaatzijde van de feeder. Dit compenseert voor dat deel van het water dat naar de spa wordt omgeleid.
90° BOCHTEN: Het aansluiten van een 90° bocht direct in de inlaatzijde van de feeder kan turbulentie in de bocht veroorzaken. Dit voorkomt dat water in de feeder wordt geschept. Er moet minimaal een lengte van 6" PVC-pijp worden geïnstalleerd tussen de 90° bocht en de inlaatzijde van de feeder.
2" PVC: Lijm de feeder eenvoudig aan de retourleiding met behulp van PVC-OPLOSMIDDELCEMENT. Zorg ervoor dat de pijlen op de feeder in de richting wijzen van de waterstroom die terugkeert naar het zwembad of de spa. 1½" PVC: Verwijder (2) 2" x 1½" slipreducerbussen die in de feeder zijn verpakt en lijm deze in de 2" slip-T-stuk aan de onderkant van de feeder. Voltooi de installatie door in de 1½" retourleiding te lijmen, waarbij u ervoor zorgt dat de pijlen op de feeder in de richting wijzen van de waterstroom die terugkeert naar het zwembad of de spa. Gebruik alleen PVC-OPLOSMIDDELCEMENT. Volg de aanwijzingen op het etiket van het oplosmiddelcement. Laat drogen. De installatie is nu voltooid.

BEDIENINGSINSTRUCTIES

Voordat u de feeder opstart, moet uw zwembad goed zijn voorbereid en de restwaarde moet 1,0 tot 1,5 ppm zijn. Het water in een nieuw gevuld zwembad moet goed worden voorbereid om de maximale effectiviteit van de feeder te garanderen. Raadpleeg uw plaatselijke dealer voor informatie over waterconditionering voor uw regio.

  1. Verwijder de dop van de feeder en vul deze met tabletten van de juiste maat.
    Voor zwembaden: tabletten met een diameter van 1" of 3". Voor spa's: tabletten met een diameter van 1" in een optionele Spa Chamber.
  2. Zorg ervoor dat de O-ring schoon is, gesmeerd is met Lifegard Silicone en op zijn plaats zit, en plaats de dop terug. Draai alleen met de hand vast.
  3. Zet de pomp en de timerschakelaars minimaal 6 tot 8 uur aan.
  4. Stel de regelklep in op basis van de grootte van uw zwembad/spa. Gebruik een testkit om de chemische restwaarde te bepalen. Het wordt aanbevolen om de chemische restwaarde de eerste 5 dagen dagelijks te controleren. Onthoud. . . warme dagen, hogere watertemperaturen of toegenomen zwembad/spa-activiteit zorgen ervoor dat uw zwembad/spa meer desinfectiemiddel gebruikt. Verhoog indien mogelijk de toevoersnelheid een dag of twee van tevoren. Omdat de chloorbehoefte in uw zwembad/spa varieert en afhankelijk is van vele factoren (zonlicht, aantal baders, watertemperatuur, enz.), moet uw klepinstelling van tijd tot tijd worden gewijzigd om zich aan deze omstandigheden aan te passen. De winterinstelling kan bijvoorbeeld #2 zijn, terwijl de zomerinstelling #3 is. Controleer dagelijks de chloorrestwaarde om de ideale instelling te vinden. Opmerking: Hogere nummers geven meer chemicaliën af.
    Kleine geleidelijke veranderingen zijn essentieel voor de controle.

DE FEEDER OPLADEN

  1. Zet de regelklep in de gesloten stand.SCHAKEL DE POMP UIT.
  2. Wacht een minuut. Hierdoor kunnen water en dampen uit de feeder stromen.
  3. Laat de regelklep gesloten en zet de pomp aan. De terugslagklep voorkomt dat er water in de feeder komt.
  4. Verwijder de dop en vul met tabletten of sticks van de juiste maat. (Zie bedieningsinstructies #1)
  5. Zorg ervoor dat de O-ring schoon is, gesmeerd is met Lifegard-silicone en op zijn plaats zit, en plaats de dop terug. Draai alleen met de hand vast.
  6. Open de regelklep naar de oorspronkelijke instelling. Inspecteer de inlaatleiding onder de regelklep elke keer dat de feeder wordt opgeladen. Vervang de leidingen indien nodig jaarlijks.

SPECIALE FUNCTIES EN INSTRUCTIES

Als de #320 feeder bij gebruik van tabletten met een diameter van 3" niet voldoende chloorrestwaarde levert, schakel dan over op 1" tabletten. De kleinere tablet zal sneller eroderen en meer chloorrestwaarde produceren. Als dit de situatie niet corrigeert, is de #320 voorzien van een optionele opening aan de bovenkant van de feeder (die is afgesloten). Om de bevestiging van de klep en de buisconstructie voor de bovenste waterinlaat in de feeder mogelijk te maken, is er een extra lengte buis meegeleverd. De volgende procedure mag alleen worden gebruikt als de voorgestelde wijziging de situatie niet heeft opgelost. Topinvoer kan in normale situaties overchlorering veroorzaken.

  1. Schakel de pomp en de timerschakelaars uit.
  2. Verwijder de buis door de compressiemoer aan elk uiteinde van de buis los te schroeven.
  3. Verwijder de plug aan de bovenkant van de feeder direct boven de regelklep.
  4. Verwijder de regelklep. Als de nippel in de klep blijft zitten, verwijder deze dan voorzichtig met een tang in het midden van de nippel. Het is niet nodig om de 90° buisfittingen te verwijderen.
  5. Wikkel de plug in tegengestelde richting van het aandraaien met 2 of 3 wikkelingen schroefdraadtape. Schroef in de opening waar de regelklep was bevestigd. Draai met de hand vast plus 2 of 3 slagen. Draai niet te vast aan.
  6. Wikkel de schroefdraad van de nippel in met schroefdraadtape. Schroef de nippel in de bovenste opening. Draai alleen met de hand vast. Schroef de klep op de nippel. Nadat de nippel begint te draaien door het aandraaien van de klep, zijn 2 tot 3 slagen voldoende. De nippel of klep kan breken door te vast aandraaien.
  7. Schuif de compressiemoer over het lange gedeelte van de buis. Schuif de buis over het taps toelopende deel van de 90° buisfitting en draai vast. Draai alleen met de hand vast. Herhaal dit voor het andere uiteinde van de buis.
  8. Zet de regelklep op #1. Zet de pomp en timers aan. Controleer de restwaarde dagelijks om de juiste instelling te bepalen. Kleine geleidelijke veranderingen zijn essentieel voor de controle.

INSTALLATIE ONDER HET WATERNIVEAU

De feeder moet indien mogelijk boven het waterniveau worden geïnstalleerd. Indien onder het waterniveau geïnstalleerd, moet er een aftapkraan worden geïnstalleerd om morsen en gevaarlijk terugspatten van sterk gechloreerd water tijdens het opladen te voorkomen. Boor en tap een ¼" MPT-gat op hetzelfde niveau als de regelklep zich bevindt. Zorg ervoor dat er geen water of tabletten in de feeder zitten voordat u gaat boren. Installeer een optionele aftapkraan, onderdeel R172060, of een geschikte chemisch bestendige aftapkraan.

INSTRUCTIES VOOR HET BIJVULLEN ONDER HET WATERNIVEAU

  1. Schakel de pomp- en timer-schakelaars uit.
  2. Sluit de regelklep.
  3. Plaats een schone container onder de afvoer en open de afvoerklep.
  4. Wees uiterst voorzichtig bij het openen of onderhouden van de feeder. Adem geen dampen in. Draag beschermende kleding. Verwijder de dop. Er zal nu water uit de feeder lopen. Leeg de container terug in het zwembad of de spa.
  5. Sluit de afvoerklep. Vul met tabletten of sticks van de juiste grootte.
  6. Zorg ervoor dat de O-ring schoon is, gesmeerd met Lifegard Silicone en op zijn plaats zit, en plaats de dop terug.
  7. Schakel de pomp- en timer-schakelaars in.
  8. Zet de regelklep terug in de oorspronkelijke stand. Inspecteer de inlaat- en uitlaatleiding telkens wanneer de feeder wordt bijgevuld. Vervang de leidingen jaarlijks indien nodig.

Gevaar

LEES ZORGVULDIG
Deze feeder is ontworpen om alleen SCHONE Trichlor-s-trizinetrion OF SCHONE Broomtabletten te gebruiken - langzaam oplossend type. Gebruik nooit vuile tabletten. MENG ONDER GEEN ENKELE OMSTANDIGHEID Trichloor of Broom met calciumhypochloriet, met andere vormen van geconcentreerd chloor of met andere chemicaliën. Houd de binnenkant van de feeder te allen tijde schoon van vuil en puin. BRAND EN/OF EXPLOSIE KAN HET GEVOLG ZIJN.
GEBRUIK NOOIT oliën of vet om de o-ring te smeren. Olie in contact met Trichloor OF Broom kan leiden tot BRAND. Smeer de o-ring ALLEEN met Lifegard Silicone o-ring smeermiddel, verkrijgbaar bij uw dealers. Als schokbehandelingen of algiciden met andere chemicaliën dan desinfectietabletten in de feeder moeten worden gebruikt, schakel dan de Feeder uit OF verwijder de tabletten totdat de schok- of algenbehandeling is voltooid en alle korrels zijn opgelost. Als u dit niet doet, kunnen er korrels in de feeder terechtkomen die BRAND EN/OF EXPLOSIE veroorzaken. De schok- of algenbehandeling die in water is opgelost, is veilig met tabletten. Als u niet de oorspronkelijke eigenaar van deze feeder bent, niet zeker weet welke chemicaliën er zijn gebruikt, of als er vuil en/of puin in de feeder zit, wees dan VEILIG en spoel grondig met vers water. VOORZICHTIGHEID IS GEBODEN BIJ HET VERWIJDEREN VAN DE DOP. ADEM GEEN DAMPEN IN.
CALCIUMHYPOCHLORIET MAG IN GEEN ENKELE VORM WORDEN GEBRUIKT. Het gebruik van andere chemicaliën dan die door de fabrikant zijn vermeld, kan gevaarlijk zijn.

Installatie van broomstandpijp
Om de erosie van kleine broomtabletten te vergroten, installeert u de broomstandpijp als volgt:
Installatie van broomstandpijp

  1. Verwijder het scherm van de bodem van de kamer waardoor de terugslagklep (F) zichtbaar wordt.
  2. Plaats de adapter (T) in de opening van de terugslagklep.
  3. Knip de meegeleverde zwarte slang (Q) van 5 / 8 " op een lengte van 6" en duw de slang in de adapteropening.

U MAG BROOMTABLETTEN OF -STICKS VERVANGEN DOOR TRICHLOOR IN DEZE FEEDER. NIET MENGEN.
CALCIUMHYPOCHLORIET MAG IN GEEN ENKELE VORM WORDEN GEBRUIKT.
BELANGRIJKE OPTIE. ZIE HET VOORZICHTIGHEIDSBLAD VOOR CORROSIE.
Voorzichtigheid
Installeer de feeder niet in koperen leidingen. Er kan schade aan de leidingen ontstaan. Installeer de feeder nooit voor de verwarming. Er kan schade aan de verwarming ontstaan

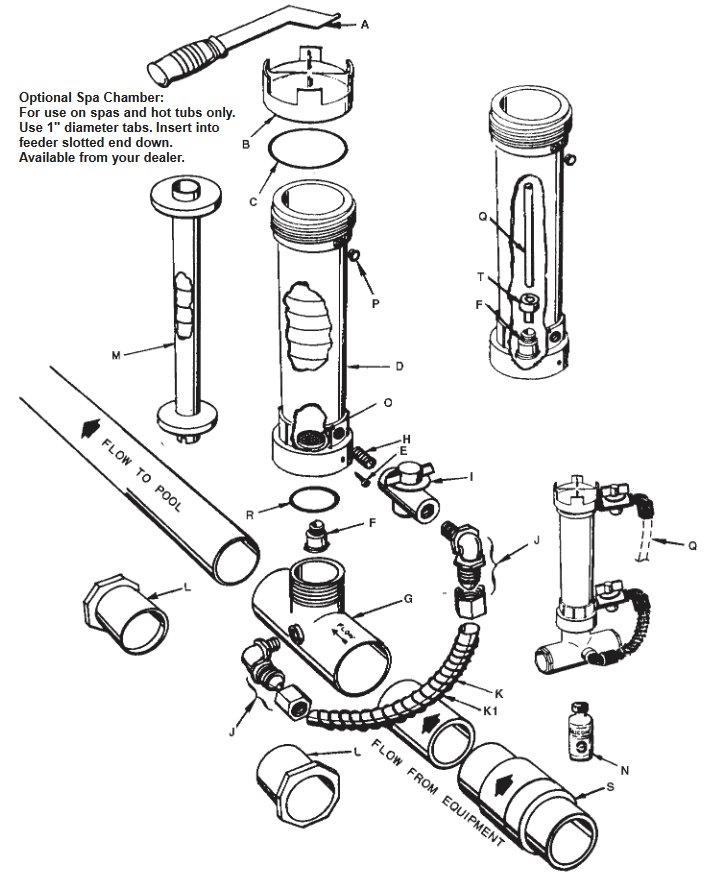

#320 CHLORINE / BROOM FEEDER ONDERDELEN EXPLOSIETEKENING

Onderdeel Aantal Onderdeelnr. Omschrijving
A Optioneel R172052 Dopsleutel
B 1 R172008W 3" Dop met schroefdraad
C 1 R172009 3" O-ring
D 1 R172331 #320 Alleen behuizing (nieuw)
E 1 R01052 Vergrendelschroef
F 1 R172248 Terugslagklep
G 1 R172317 Omleidingsstuk
H 1 R172256 ½" x Kort MPT-nippel
I 1 R172086 ½" Chloorregelklep
J 2 R172272 ½" NPT x slangfitting met moer
K 1 R172091 5/8" OD Chlorinator-slang
K1 1 R171097 Veer voor slangondersteuning
*L 2 R172210 2" x 1½" s x s bus
M Optioneel R172037 Spakamer
N 1 R172036 Siliconensmeermiddel
**O 1 210396 Scherm
P 1 R172134 ½" MPT PVC-plug
Q 1 R172253 5/8" OD 18" slang (optionele topvoeding)
R 1 R172319 O-ring onderkant
S Optioneel R172288 1½" Corrosiebestendige terugslagklep
T 1 R172048B Standpijpadapter

*Niet gebruikt met 2" PVC, alleen voor 1½" PVC.
**Zorg ervoor dat het scherm niet is losgeraakt tijdens de verzending—indien los: Klik eenvoudig over de 4 pinnen aan de onderkant van de chlorinator om te vervangen.
OPMERKING: Om de terugslagklep F te onderhouden, verwijdert u de borgschroef E en schroeft u de chlorinatorbehuizing D los (tegen de klok in) van het omleidingsstuk G.

Typische installatie #320 met verwarming.

Typische installatie #320 zonder verwarming

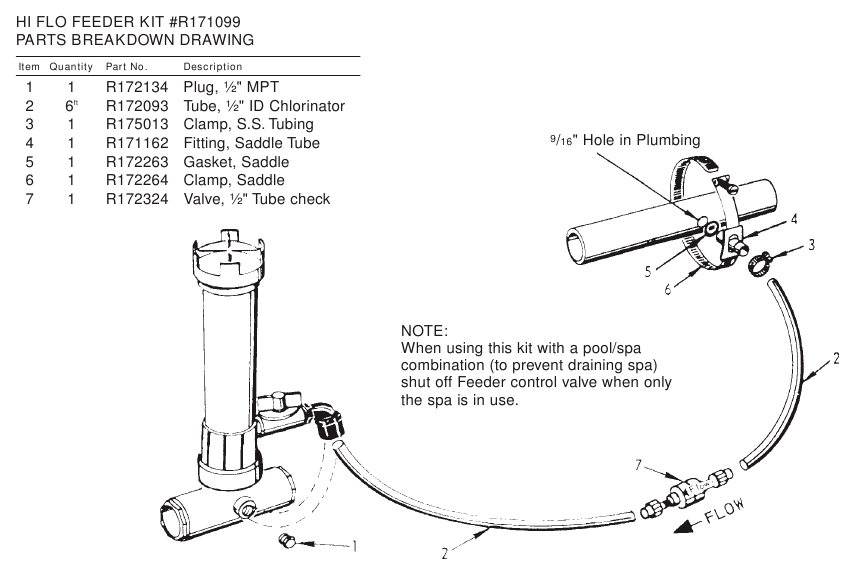

HI FLO FE E DE R K IT #R 171099 VOOR MODELLEN #320 & #322

INSTRUCTIES

  1. Schakel de pomp- en timer-schakelaars uit.
  2. Maak de compressiemoer los en verwijder de Feeder-slang en de 90° bocht van het omleidingsstuk aan de basis van de Feeder.
  3. Wikkel met behulp van draadafdichtingstape als draadafdichtmiddel de schroefdraad van de ½" MPT-plug (1) met verschillende slagen van de tape. Installeer op de plaats van de 90° bocht op het omleidingsstuk.
  4. Koppel het andere uiteinde van de Feeder-slang los van de 90° bocht van de regelklep door de compressiemoer los te draaien. Gebruik de compressiemoeren van de oude slang om het nieuwe stuk van 6' (2) te bevestigen.
  5. Duw de compressiemoer over het uiteinde van de slang en duw de slang vervolgens op het taps toelopende uiteinde van de bocht. Draai de moer stevig met de hand vast.
  6. Sluit het andere uiteinde van de leiding aan. ALS HET ZWEMBAD/DE SPA EEN VERWARMING HEEFT, INSTALLEER DAN TUSSEN HET FILTER EN DE VERWARMING. ALS UW ZWEMBAD/SPA EEN ZONNESYSTEEM HEEFT, INSTALLEER DAN VOOR DE INLAATLEIDING VAN HET ZONNESYSTEEM. ALS ER GEEN VERWARMING IS, INSTALLEER DAN TUSSEN DE POMP EN HET FILTER. Boor een 9/16" gat in de leiding, verwijder bramen en installeer de zadelklemconstructie. (Zie afbeelding) Draai de klem vast met een schroevendraaier. Schuif de kleine roestvrijstalen klem #3 over de slang #2 en schuif de slang over de zadelbuisfitting #4. Zet de slang vast aan de fitting door de klem met een schroevendraaier vast te draaien. Zorg ervoor dat de klem zich onder de rib aan het uiteinde van de zadelbuisfitting bevindt.
  7. Om de ½" TERUGSLAGKLEP te installeren, snijdt u de slang ongeveer 6" van de leidingaansluiting af. Verwijder de compressiemoeren van de terugslagklep. Schuif de moeren over beide uiteinden van de slang. Steek de uiteinden van de terugslagklep in beide stukken slang en draai de compressiemoeren stevig met de hand vast. Zorg ervoor dat de pijl "FLOW" naar de Feeder wijst. HI FLO FEEDER KIT #R171099

Technische ondersteuning: (800) 831-7133

VERLENGSTUKKEN

  • Gaat u op vakantie?
  • Heeft u meer chloor nodig?
  • Moet u de Chlorinator/Brominator te vaak vullen?

LIFEGARD CHLORINATOR VERLENGSTUKKEN LOSSEN DE BOVENSTAANDE PROBLEMEN OP DOOR:

  1. Het vergroten van de tabletcapaciteit.
  2. Een grotere kamer zorgt voor meer erosie van de tabletten. (Zie de speciale instructies hieronder)

Het verlengstuk van 10" verdubbelt en het verlengstuk van 20" verdrievoudigt (ongeveer) de capaciteit en de tijd tussen het bijvullen.
*ALLEEN VERKRIJGBAAR VIA LIFEGARD DEALERS.
OPMERKING
: Bij vrijstaande chlorinators uit de #300-serie moet de basis van de chlorinator worden vastgezet om te voorkomen dat de chlorinator omvalt als gevolg van de toegenomen hoogte.

INSTALLATIE-INSTRUCTIES

  1. Volg de instructies voor het bijvullen tot het punt waarop u met tabletten vult
  2. Zorg ervoor dat de O-ring schoon is, gesmeerd met Lifegard Silicone en op zijn plaats zit, schroef het verlengstuk stevig vast en zet het vast met een borgschroef. (U kunt eventueel wachten tot het verlengstuk weer in gebruik is voordat u de schroef vastdraait om lekkage te voorkomen).
  3. Vul met tabletten en ga verder met de normale procedure voor het bijvullen.

SPECIALE INSTRUCTIES:
De grote kamer zal resulteren in meer chloor dat wordt afgegeven bij dezelfde klepinstelling, daarom zal, eenmaal geïnstalleerd, een aantal dagen monitoring nodig zijn om de chlorinatoruitvoer opnieuw aan te passen.
*Geldt niet voor grote capaciteit #300-19 of #300-29.

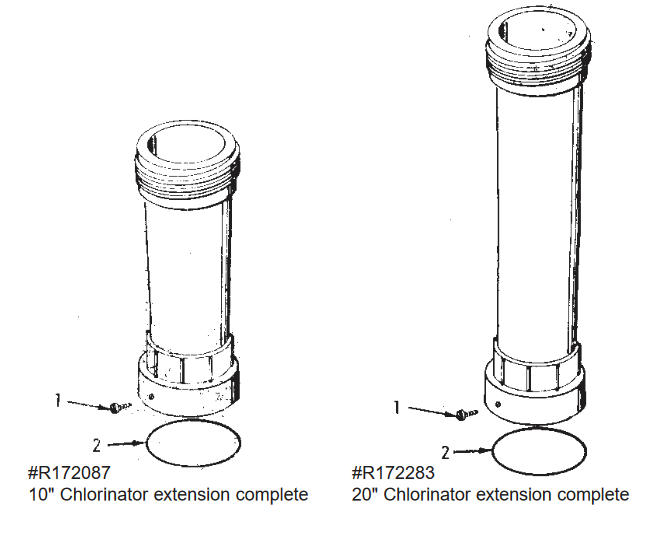

Explosietekening van onderdelen

Onderdeel Hoeveelheid Onderdeelnr. Omschrijving
1 1 R172078 Vergrendelschroef (onderste kraag)
2 1 R172009 O-ring

#R 172288 1½" & 2" SLIP SPRING CHECK VALVE

  • Speciale corrosiebestendige 1½" & 2" slip spring terugslagklep kan worden gebruikt om terugstroming van vloeistoffen, lucht, enz. te controleren.
  • Volledig vrije doorstroom ontwerp
  • Speciale veer en afdichting voor corrosieve toepassingen.
  • Gesloten veer die een vrije werking garandeert.
  • Zeer effectief bij gebruik in combinatie met een chlorinator om terugstroming van chemicaliën naar zwembad-/spa-apparatuur te controleren, waardoor corrosieproblemen en schade worden voorkomen.
  • Kan in elke positie worden gemonteerd.

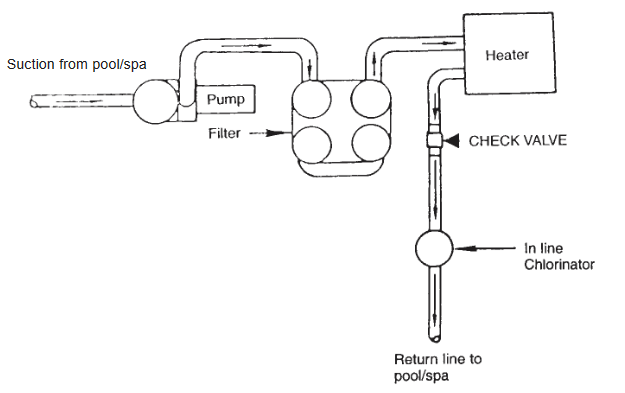

Typische installatie van een terugslagklep
LET OP: Als er verwarmers worden gebruikt, moet een brandweerschakelaar of een ander veiligheidsapparaat worden geïnstalleerd om mogelijke schade en onjuiste werking van de terugslagklep en andere apparatuur die gevoelig is voor warmteschade te voorkomen.
Typische installatie van een terugslagklep

APPARATUURVEILIGHEID


GELIEVE AANDACHTIG TE LEZEN
Aangezien het meeste leidingwerk van een zwembad niet luchtdicht is en een mengsel van lucht en chloor zeer corrosief is voor metalen, is het belangrijk om deze onderdelen te beschermen tegen corrosie in de UIT-periode wanneer er geen circulatie plaatsvindt. (Er is geen kans op chloorkorrosie wanneer het circulatiesysteem in werking is.)
Uiteraard kan corrosie of erosie van metalen onderdelen nog steeds onafhankelijk van een chlorinatorinstallatie optreden om de volgende redenen:

  1. Watersnelheid te hoog.
  2. Water-pH lager dan 7,2.
  3. Totale alkaliniteit minder dan 100 PPM.

Als uw zwembad of spa een van de volgende apparatuur heeft, moeten speciale sanitaire procedures worden gevolgd voor een veilige werking:

  1. Messing of bronzen schuif-, roterende of terugspoelkleppen.
  2. De voorafgaande kleppen vervaardigd van PVC of ander plastic materiaal met metalen assen.
  3. Filters, verwarmers, warmtewisselaars of andere items met metalen tanks, assen, spiralen of buizen.
  4. NIET VOOR GEBRUIK IN KOPEREN LEIDINGEN.

Installatie van de OPTIONELE Rainbow #R172288 positieve afdichting, corrosiebestendige terugslagklep WEERGEGEVEN OP DE ACHTERZIJDE voorkomt de terugstroming van corrosieve vloeistoffen en gassen die schade kunnen toebrengen aan apparatuur met metalen onderdelen. Voorbeelden hierboven vermeld.

Als uw zwembad is uitgerust met een permanent ingebouwd zwembadreinigingssysteem, kan er schade aan dat systeem ontstaan als materialen niet compatibel zijn met Tri-Chloro-voeders met een lage pH-waarde. Neem contact op met de fabrikant voor compatibiliteit.
