Aeropro R500 handleiding

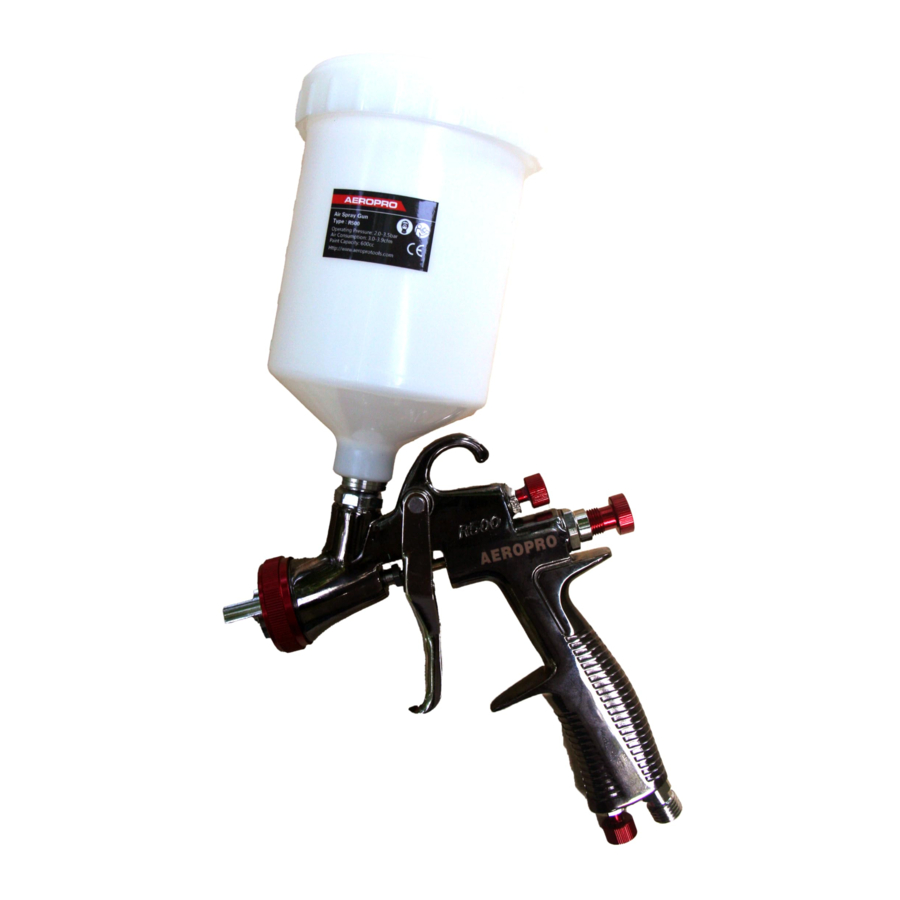

Beschrijving

Low volume low pressure technologie brengt verf aan met minder kracht, wat betekent dat er minder "bounce" van het oppervlak in de lucht is, roestvrijstalen naald en sproeikop om diverse coatings aan te kunnen, gewoon het verfspuitpistool voor het bedekken van kleine oppervlakken en retoucheerwerk. Nieuw ergonomisch ontworpen handgreep voor comfortabele grip.

Technische gegevens

Type toevoer: Zwaartekracht
Luchtinlaat: 1/4"
Standaard diameter van sproeikop: 1,5 mm
Optionele diameter van sproeikop: 1,3-2,0 mm
Aanbevolen luchtdruk: 2.0-3.5bar (28.8 – 51psi)
Max. luchtdruk: 6.8 bar (100psi)
Verfcapaciteit: 600cc
Gemiddeld luchtverbruik: 84.1 – 109l/min (3.5-3.9cfm)
Patroonbreedte: 180-280mm (7.0"-10.9")
Gewicht: 0.35kgs (0.77 lbs)

Instructies voor gebruik

Voorbereiding

1. Inspecteer na het uitpakken van het product zorgvuldig op eventuele schade die tijdens het transport is ontstaan. Zorg ervoor dat u fittingen, bouten, enz. aandraait voordat u het apparaat in gebruik neemt.
2. Meng en verdun de verf grondig volgens de instructies van de verffabrikant. De meeste materialen spuiten gemakkelijk als ze goed verdund zijn.
3. Zeef het materiaal door een filter, kaasdoek of een verfzeef.
4. Vul de container ongeveer ¾ vol en start de luchtcompressor.

   OVERSCHRIJD NOOIT de MAXIMALE DRUK van het spuitpistool of andere onderdelen in het compressorsysteem.
5. Nadat u het pistool op de luchttoevoer hebt aangesloten, moet u ervoor zorgen dat de vloeistofkap, de container en de luchtslang stevig zijn aangesloten op het spuitpistool.
6. Zet een stuk karton of ander afvalmateriaal klaar om te gebruiken als doelwit en pas aan voor het beste spuitpatroon.

   Richt of spuit nooit op uzelf of iemand anders, omdat dit ernstig letsel kan veroorzaken.
7. Test de consistentie van het materiaal door een paar streken op een kartonnen doelwit te maken. Als het materiaal nog te dik lijkt, voeg dan een kleine hoeveelheid verdunner toe. VERDUN VOORZICHTIG! Overschrijd de verdunningsaanbevelingen van de verffabrikant niet.

Afstelling
Het gewenste patroon, de hoeveelheid vloeistofoutput en de fijne verneveling kunnen eenvoudig worden verkregen door de patroonafstelknop, de vloeistofafstelknop en de luchtafstelknop te regelen.
PATROONAFSTELLING: Door de patroonafstelknop naar rechts te draaien totdat deze vastzit, wordt het spuitpatroon rond, of door naar links te draaien wordt het spuitpatroon een ellips.
Materiaal (VERF) AFSTELLING: Door de verfafstelknop met de klok mee te draaien, wordt de hoeveelheid vloeistofoutput verminderd en tegen de klok in wordt de vloeistofoutput verhoogd.
LUCHTinlaat AFSTELLING: Door de luchtafstelklep met de klok mee te draaien, wordt het luchtvolume verminderd.
En tegen de klok in wordt het luchtvolume verhoogd.

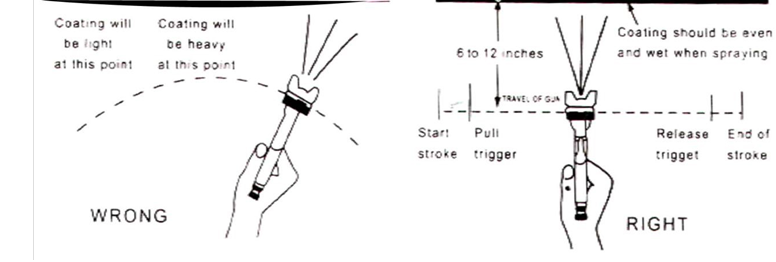

Bediening

1. Begin met spuiten. Houd het pistool altijd in een rechte hoek ten opzichte van het werk.
2. Houd de sproeikop ongeveer 15 tot 30 cm van het werkoppervlak. Houd het pistool loodrecht op het spuitgebied en beweeg het vervolgens een paar keer parallel, waarbij u de pistoolbeweging in het midden van de slag stopt, veroorzaakt een opeenhoping van verf en resulteert in uitlopers. Beweeg het pistool niet van links naar rechts tijdens het schilderen. Dit veroorzaakt een opeenhoping van verf in het midden van de slag en een onvoldoende coating aan elk uiteinde.
3. Activeer het pistool op de juiste manier. Start het pistool aan het begin van de slagVOORDAT U DE TREKKER OVERHAALT en laat de trekker losVOORDAT U DE PISTOOLBEWEGING STOP aan het einde van de slag. Deze procedure zal elke slag met de volgende mengen zonder overlap of oneffenheden te vertonen.
4. De hoeveelheid verf die wordt aangebracht, kan worden gevarieerd door de snelheid van de slag, de afstand tot het oppervlak en de afstelling van de vloeistofregelknop.
5. Overlap streken net genoeg om een gelijkmatige laag te verkrijgen.
   OPMERKING: Twee dunne verflagen geven betere resultaten en hebben minder kans op uitlopers dan één zware laag.
6. Gebruik een stuk karton als schild om overspray aan de randen van het werk op te vangen om andere oppervlakken te beschermen.


Onderhoud

Onvolledige reiniging kan leiden tot functiestoringen en een verslechtering van de ventilatorvorm.

1. Verwijder eventuele resterende verf door deze in een andere container te gieten.
2. Demonteer het spuitpistool en zorg ervoor dat u de naald verwijdert voordat u de sproeikop demonteert om schade aan de behuizing van de sproeikopsluiting te voorkomen.
3. Reinig alle verfkanalen en de sproeikop. Reinig de andere componenten met een borstel gedrenkt in oplosmiddel.
4. Zet het spuitpistool weer in elkaar en spuit een kleine hoeveelheid oplosmiddel om alle resten in de verfkanalen te verwijderen.

GEBRUIK NOOIT METALEN OF ANDERE VOORWERPEN DIE DE GATEN IN DE SPROEIKOP EN DOP KUNNEN BESCHADIGEN. DOMPEL HET SPUITPISTOOL NOOIT VOLLEDIG ONDER IN OPLOSMIDDEL. GEBRUIK NOOIT COMPONENTEN OF ONDERDELEN DIE GEEN ORIGINELE FABRIKANTEN ZIJN.

Opslag

• Wanneer u het spuitpistool niet gebruikt, draait u de vloeistofafstelknop tegen de klok in om te openen, wat de veerspanning op de naaldvloeistofpunt zal verminderen.
• Het spuitpistoolMOET goed worden gereinigd en licht worden gesmeerd.

Probleemoplossing

Symptoom	Problemen	Oplossing
Fladderen of spugen	Materiaalniveau te laag. Reservoir te ver gekanteld. Losse fluïdum-inlaatverbinding. Losse of beschadigde fluïdumtip/zitting. Droge of losse fluïdumnaaldpakkingmoer. Luchtontluchting verstopt	Voeg materiaal toe aan het reservoir. Houd meer rechtop. Aandraaien. Aanpassen of vervangen. Smeren en/of aandraaien. Maak het ontluchtingsgat vrij.
Patroon is een boog	Versleten of losse fluïdumsproeier. Materiaalophoping op de luchtkap.	Draai de fluïdumsproeier vast of vervang deze. Verwijder obstructies uit de gaten, maar gebruik geen metalen voorwerpen om deze schoon te maken.
Patroon is niet gelijkmatig verdeeld	Materiaalophoping op de luchtkap. Fluïdumsproeier vuil of versleten.	Reinig of vervang de luchtkap. Reinig of vervang de fluïdumsproeier.
Het midden van het patroon is te smal	Materiaal te dun of niet genoeg. Verstuivingsluchtdruk te hoog.	Regel de materiaalviscositeit. Verlaag de luchtdruk.
Patroonbreedte van de scherpe waaier is niet voldoende	Materiaal te dik. Verstuivingsluchtdruk te laag.	Regel de materiaalviscositeit. Verhoog de luchtdruk.
Luchtlekkage uit de luchtkap zonder de trekker over te halen	Klevende luchtventielsteel Verontreiniging op het luchtventiel of de zitting Versleten of beschadigd luchtventiel of zitting Gebroken luchtventielveer Gebogen ventielsteel	Smeren Reinigen Vervangen Vervangen Vervangen
Fluïdumlekkage uit de pakkingmoer	Pakkingmoer los Pakking versleten of droog	Aandraaien, maar de naald niet beperken Vervangen of smeren (olie zonder siliconen)
Overmatige verneveling	Te hoge verstuivingsdruk Te ver van het werkoppervlak Onjuiste beweging (bogen, pistoolbeweging te snel)	Verlaag de druk Pas de juiste afstand aan Beweeg met een gematigd tempo, parallel aan het oppervlak.
Sproeit niet	Geen druk bij het pistool Fluïdumregeling niet genoeg open Fluïdum te zwaar	Controleer de luchtleidingen Open de fluïdumregeling Verdun het fluïdum of schakel over op een drukvoedingssysteem.

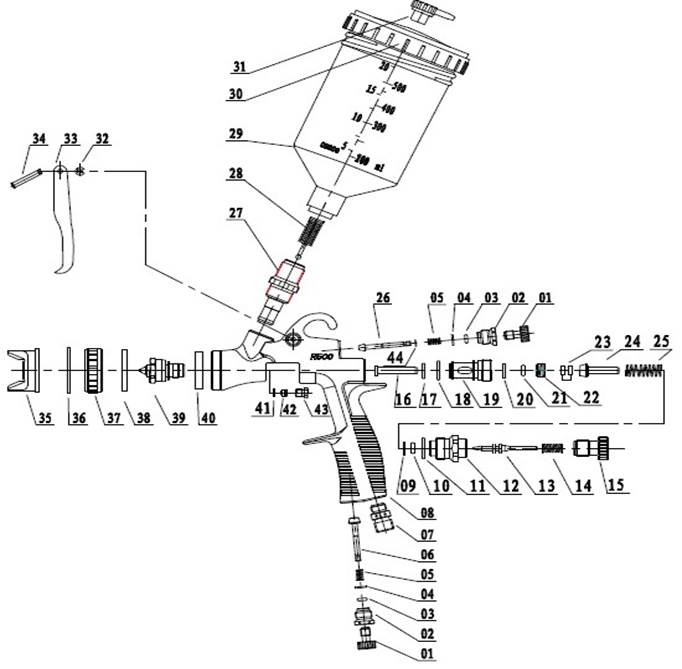

Onderdelenlijst

Belangrijke veiligheidsinstructies

1. Giftige dampen die ontstaan bij het spuiten van bepaalde materialen kunnen leiden tot vergiftiging en ernstige gezondheidsschade. Draag altijd een veiligheidsbril, handschoenen en een ademhalingsmasker om te voorkomen dat giftige dampen, oplosmiddelen en verf in contact komen met uw ogen of huid. (zie afb. 1)

2. Gebruik nooit zuurstof, brandbare of andere flesgassen als krachtbron, dit kan leiden tot een explosie en ernstig persoonlijk letsel. (zie afb. 2)

3. Vloeistoffen en oplosmiddelen kunnen zeer brandbaar of ontvlambaar zijn. Gebruik het in een goed geventileerde spuitcabine en vermijd ontstekingsbronnen, zoals roken, open vuur en explosiegevaar. (zie afb. 3)

4. Koppel het gereedschap los van de luchtslang voordat u onderhoud aan het gereedschap uitvoert en tijdens perioden dat het niet wordt gebruikt, voor noodstop en om onbedoelde bediening te voorkomen, wordt een kogelkraan in de buurt van het pistool naar de luchttoevoer aanbevolen.
5. Gebruik schone, droge en gereguleerde perslucht met een nominale waarde van 2.0~3.5bar, overschrijd nooit de maximaal toegestane bedrijfsdruk (zie afb. 4)

6. Gebruik nooit homogeen koolwaterstof oplosmiddel, dat chemisch kan reageren met aluminium en zink onderdelen en chemisch compatibel is met aluminium en zink onderdelen.
7. Richt het pistool nooit op uzelf of anderen.
8. Voordat u het gereedschap gebruikt, moet u ervoor zorgen dat alle schroeven en doppen goed zijn vastgedraaid om lekken te voorkomen;
9. Maak voor het spuiten een inspectie op vrije beweging van de trekker en het mondstuk om er zeker van te zijn dat het gereedschap goed kan werken.
10. Wijzig dit gereedschap nooit voor toepassingen. Gebruik alleen onderdelen, mondstukken en accessoires die worden aanbevolen door fabrikanten.
11. opmerkingen in die zin dat de apparatuur alleen in een goed geventileerde ruimte mag worden gebruikt.
