Frigidaire EFRF696-AMZ Handleiding

Installatiechecklist

Deuren

• Handgrepen zijn veilig en stevig
• Deur sluit volledig aan op de kast aan alle kanten

Nivellering

• De vriezer staat waterpas van links naar rechts en is aan de voorkant iets verhoogd om het sluiten van de deur en lade te vergemakkelijken (voorkant moet hoger zijn dan achterkant)
• Kast staat stevig op alle hoeken

Elektrische stroom

• Stroom in huis ingeschakeld
• Vriezer aangesloten

Laatste controles

• Verzendmateriaal verwijderd
• Vriezertemperatuur ingesteld

Veiligheidsdefinities
Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om te waarschuwen voor mogelijk persoonlijk letsel. Neem alle veiligheidsberichten die dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR duidt op een dreigende gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

WAARSCHUWING duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

VOORZICHTIG duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

BELANGRIJK geeft installatie-, bedienings- of onderhoudsinformatie aan die belangrijk is, maar geen betrekking heeft op gevaar.

Locatie van onderdelen

1. Draadschappen
2. Verstelbare poten
3. Thermostaat
4. Deur

INSTALLATIE-INSTRUCTIES

1. Voordat u uw apparaat gebruikt
   1. Verwijder de buiten- en binnenverpakking, inclusief de schuimbasis en alle plakband. Om eventuele resterende tape of lijm te verwijderen, wrijft u krachtig met uw duim over het gebied. Tape- of lijmresten kunnen ook gemakkelijk worden verwijderd door een kleine hoeveelheid vloeibare afwasmiddel met uw vingers over de lijm te wrijven. Afnemen met warm water en drogen.
   2. Gebruik geen scherpe instrumenten, ontsmettingsalcohol, ontvlambare vloeistoffen of schurende reinigingsmiddelen om tape of lijm te verwijderen. Deze producten kunnen het oppervlak van uw vriezer beschadigen.
   3. Kantel het apparaat niet meer dan 45° ten opzichte van de rechtopstaande positie wanneer u het verplaatst.
   4. Voordat u het apparaat op de stroombron aansluit, laat u het ongeveer 30 minuten rechtop staan. Dit vermindert de kans op een storing in het koelsysteem door de behandeling tijdens het transport.
   5. Reinig de binnenoppervlakken met lauw water en een zachte doek.
2. Uw apparaat installeren

   Houd ontvlambare materialen en dampen zoals benzine uit de buurt van de vriezer.
   • Plaats uw apparaat in een goed geventileerde ruimte op een vloer die sterk genoeg is om het te dragen wanneer het volledig is geladen. Om uw apparaat waterpas te zetten, past u de poot aan de voorkant van het apparaat aan.
   • Om een goede ventilatie van uw vriezer te garanderen, laat u niet minder dan 30 cm ruimte aan de bovenkant en 10 cm aan beide zijden en aan de achterkant.
   • Als u de vriezer naast een vaste muur installeert, laat dan voldoende ruimte aan de scharnierzijde vrij om de deur minstens 120° te kunnen openen.
   • Plaats het apparaat uit de buurt van direct zonlicht en warmtebronnen (fornuis, verwarming, radiator, enz.). Direct zonlicht kan de coating van de vriezer aantasten en warmtebronnen kunnen het elektriciteitsverbruik verhogen. Extreem koude omgevingstemperaturen kunnen er ook toe leiden dat het apparaat niet goed werkt.
   • Vermijd het plaatsen van het apparaat in vochtige ruimtes. Te veel vocht in de lucht kan roest bevorderen en ervoor zorgen dat er snel ijsvorming optreedt op de verdamper, waardoor het apparaat vaker moet worden ontdooid.
   • Plaats nooit iets zwaars op het elektriciteitssnoer.

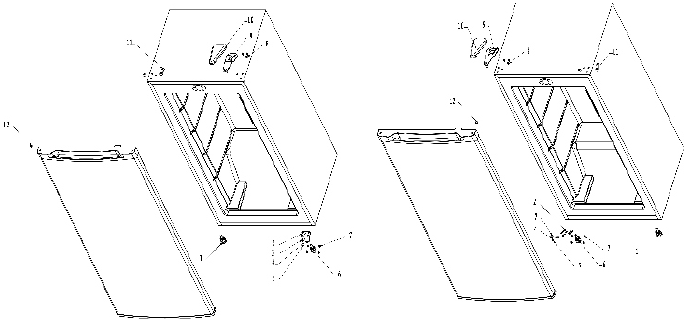

3. De draairichting van de deur omkeren
   Dit apparaat heeft de mogelijkheid om de deur vanaf de linker- of rechterkant te openen. Het apparaat wordt aan u geleverd met de deur die vanaf de linkerkant opent.
   De volgende foto's van de vriezer zijn alleen ter referentie.

   Opmerking:
   Haal de stekker van de vriezer uit het stopcontact.
   Maak alles in de vriezer leeg, inclusief de laden, het eten, enz.
   Alle verwijderde onderdelen moeten worden bewaard om de deur opnieuw te installeren.
4. Elektrische aansluiting

   Onjuist gebruik van de geaarde stekker kan leiden tot het risico van elektrische schokken. Als het netsnoer beschadigd is, laat het dan vervangen door een erkende servicemonteur.
   • Dit apparaat moet voor uw veiligheid goed geaard zijn. Het netsnoer van dit apparaat is uitgerust met een driepolige stekker die past in standaard driepolige stopcontacten om de kans op elektrische schokken te minimaliseren.
   • Knip of verwijder in geen geval de derde aardingspen van het meegeleverde netsnoer.
   • Steek de stekker van het apparaat in een exclusief, correct geïnstalleerd, geaard stopcontact. Alle vragen over stroom en/of aarding moeten worden gericht aan een gecertificeerde elektricien of een erkend Summit-servicecentrum.
   • Het wordt aanbevolen om een afzonderlijk circuit te voorzien dat alleen dit apparaat bedient. Gebruik een stopcontact dat niet kan worden uitgeschakeld met een schakelaar of trekketting.
   • Het gebruik van verlengsnoeren wordt ten zeerste afgeraden.
   • Dit apparaat vereist een standaard 115/120-volt, 60 Hz stopcontact met driepolige aarde en een zekering van 15 ampère. Om accidenteel letsel te voorkomen, moet het netsnoer achter het apparaat worden vastgemaakt en niet blootgesteld of bungelend worden achtergelaten.

OPMERKING: Voordat u een type installatie of reiniging uitvoert of een lamp verwijdert, draait u de thermostaatknop naar OFF (UIT) en koppelt u vervolgens het apparaat los van de stroombron. Wanneer u klaar bent, sluit u de vriezer weer aan op de stroombron en stelt u de temperatuurregeling opnieuw in op de gewenste instelling.

Bediening

1. Voordat de vriezer wordt aangesloten, controleert u het volgende:
   • Er mag geen schade zijn aan alle elektrische draden.
   • De aardingsschroef moet goed vastzitten.
   • Het stopcontact moet goed geaard zijn.
     Zorg ervoor dat alles in normale staat is en dat de vriezer kan worden aangesloten.
2. Bij de eerste keer in gebruik nemen
   Wanneer de werking in normale toestand is en de vriezer zonder belasting totdat deze automatisch stopt bij de gewenste temperatuur, duurt dit meestal 2 of 3 uur. Stel vervolgens de thermostaat in op de vereiste instelling en plaats er voedsel in.
3. Temperatuurregeling
   De temperatuur in de vriezer wordt geregeld door de thermostaat. De temperatuur van de vriezer kan worden aangepast door aan de knop van de thermostaat te draaien. "0" schakelt het apparaat uit en "3" is de koudste stand. Hoe dichter de knop bij stand "3" staat, hoe lager de temperatuur wordt. Een gemiddelde stand is het meest geschikt voor algemeen gebruik. De stand "3" is koeler dan de stand "1". De temperatuur van de vriezer varieert afhankelijk van de hoeveelheid opgeslagen voedsel en de frequentie van het openen van de deur. Om een goede koelefficiëntie te behouden en energie te besparen, raden we u aan niet te veel voedsel op te slaan en de deur niet te vaak te openen.


Wanneer de thermostaat met de klok mee naar stand "3" is gedraaid, probeer dan niet verder te draaien. Anders raakt deze beschadigd.

Reiniging en onderhoud

1. Ontdooien
   De vriezer moet handmatig worden ontdooid. Dit moet gebeuren wanneer de ijslaag dikker is dan 1/4" (5 mm).
   1. Schakel de vriezer uit, open de deur en verplaats al het voedsel naar een koele plaats.
   2. Verwijder de vriesvakplank.
   3. Verwijder ijs en vorst, of laat het op natuurlijke wijze smelten.
   4. Maak het resterende water schoon met een schone, zachte doek.
   5. Plaats het voedsel terug in de vriezer. Schakel hem weer in.
      OPMERKING: Als u het ontdooiproces wilt versnellen, zet dan een kom heet water op het rek en sluit de deur. Gebruik geen metalen gereedschap of elektrische kachels om het ontdooien te versnellen. Dit kan de verdamper beschadigen.

      Gebruik nooit scherpe of metalen voorwerpen (bijv. messen) om ijs/vorst van de verdamper te verwijderen, omdat dit de verdamper zal beschadigen. Een lekke verdamper veroorzaakt ernstige problemen.
2. Reiniging
   De binnenkant van de vriezer moet regelmatig worden schoongemaakt.
   1. Schakel het apparaat uit
   2. Gebruik een zachte doek met water of een mild, niet-schurend reinigingsmiddel om eventuele voedselresten weg te schrobben.
   3. Veeg af met een zachte, droge doek.

OPMERKING: Giet geen water op de buitenmuren van de vriezer, omdat dit de isolatie aantast. Gebruik geen heet water, zuren, logen, benzine, benzeen, bijtende reinigingsmiddelen, alcohol of harde borstels om de plastic onderdelen te reinigen.

3. Het apparaat uitschakelen
   Vermijd indien mogelijk het uitschakelen van de vriezer. Laat hem lange tijd werken, zelfs als er geen voedsel wordt bewaard. Dit zorgt ervoor dat het apparaat lange tijd goed blijft werken.
   Als u hem moet uitschakelen en lange tijd niet gebruikt, draai dan de thermostaatknop naar "OFF" (UIT) en trek de stekker uit het stopcontact. Volg de bovenstaande informatie voor het reinigen en bewaar hem op een droge, schone plaats. Bewaar de vriezer met de deuren iets open om de vorming van schimmel te verminderen en te voorkomen dat de deurrubbers aan de kast blijven plakken.

Probleemoplossing

Als uw apparaat niet normaal werkt, kunt u de kosten van een servicebezoek mogelijk vermijden door de volgende lijst met veelvoorkomende problemen te raadplegen:

Gids voor probleemoplossing

Normale werking

De volgende punten duiden niet op een probleem met het apparaat; ze maken deel uit van de normale werking:

• Als er een geluid is als stromend water, dan is dit de compressor die werkt.
• Als u een pingelend geluid hoort, wordt dit veroorzaakt door de plotselinge temperatuursverandering waardoor metalen materiaal in het apparaat uitzet of krimpt.
• De compressor is heet. (Wanneer de compressor werkt, kan deze een temperatuur bereiken van 194°F, of 90°C.)
• De buitenkanten van de vriezer zijn heet. (De twee zijkanten kunnen een temperatuur bereiken van 131°F, of 55°C.)
• De buitenkant van de vriezer vertoont condensatie. Dit wordt veroorzaakt door een hoge luchtvochtigheid. Droog de oppervlakken af met een schone, zachte doek.

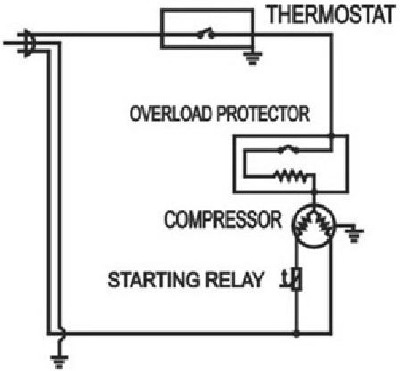

Circuitschema

BELANGRIJKE VEILIGHEIDSINFORMATIE

Lees alle instructies voordat u dit apparaat gebruikt.

Kinderveiligheid
Vernietig of recycle de kartonnen doos, plastic zakken en al het externe verpakkingsmateriaal onmiddellijk nadat de vriezer is uitgepakt. Kinderen mogen deze items NOOIT gebruiken om mee te spelen. Kartonnen dozen die bedekt zijn met vloerkleden, spreien, plastic vellen of rekfolie kunnen luchtdichte kamers worden en kunnen snel verstikking veroorzaken.

Veiligheidsinstructies

• Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen in de buurt van dit of enig ander apparaat. Lees de productetiketten voor waarschuwingen met betrekking tot ontvlambaarheid en andere gevaren.
• Gebruik de vriezer NIET in de buurt van explosieve dampen.
• Verwijder alle nietjes uit de doos. Nietjes kunnen ernstige snijwonden veroorzaken en ook afwerkingen vernielen als ze in contact komen met andere apparaten of meubels.

BELANGRIJKE VOORZORGSMAATREGELEN

Voordat de vriezer wordt gebruikt, moet deze op de juiste manier worden geplaatst en geïnstalleerd zoals beschreven in deze handleiding, dus lees de handleiding zorgvuldig. Om het risico op brand, elektrische schokken of letsel bij het gebruik van dit apparaat te verminderen, moet u de basisvoorzorgsmaatregelen volgen, waaronder de volgende:

• Steek de stekker in een geaard stopcontact met 3 pinnen, verwijder de aardingspin niet, gebruik geen adapter en gebruik geen verlengsnoer.
• Het wordt aanbevolen om een apart circuit te voorzien dat alleen uw vriezer bedient. Gebruik stopcontacten die niet kunnen worden uitgeschakeld met een schakelaar of trekketting.
• Reinig nooit vriezeronderdelen met ontvlambare vloeistoffen. Deze dampen kunnen brandgevaar of een explosie veroorzaken. Bewaar of gebruik ook geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat. De dampen kunnen brandgevaar of een explosie veroorzaken.
• Voordat u doorgaat met reinigings- en onderhoudswerkzaamheden, moet u de stekker van de vriezer uit het stopcontact halen of de stroom uitschakelen. Als u dit niet doet, kan dit leiden tot een elektrische schok of de dood.
• Sluit de stekker niet aan of los als uw handen nat zijn.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Probeer geen enkel onderdeel van uw vriezer te repareren of te vervangen, tenzij dit specifiek in deze handleiding wordt aanbevolen. Al het andere onderhoud moet worden overgelaten aan een gekwalificeerde technicus.
•
  Risico op beknelling van kinderen!
  Beknelling en verstikking van kinderen zijn geen problemen uit het verleden. Afgedankte of verlaten apparaten zijn nog steeds gevaarlijk, zelfs als ze "maar een paar dagen in de garage staan".
  • Voordat u uw vriezer weggooit, verwijdert u de deuren.
    Laat de planken op hun plaats zodat kinderen er niet gemakkelijk in kunnen klimmen.
  • Laat kinderen nooit de vriezer bedienen, ermee spelen of erin kruipen.

• Gebruik twee of meer personen om de vriezer te verplaatsen en te installeren. Als u dit niet doet, kan dit leiden tot rug- of ander letsel. Kantel het apparaat bij het verplaatsen niet meer dan 45° ten opzichte van de rechtopstaande positie.
• Om een goede ventilatie voor uw vriezer te garanderen, moet de voorkant van het apparaat volledig vrij zijn. Kies een goed geventileerde ruimte met temperaturen boven 16°C (60°F) en onder 32°C (90°F). Dit apparaat moet worden geïnstalleerd in een ruimte die is beschermd tegen de elementen, zoals wind, regen, waterspatten of druppels.
• De vriezer mag niet naast ovens, grills of andere bronnen van hoge hitte worden geplaatst.
• De vriezer moet worden geïnstalleerd met een elektrische aansluiting in overeenstemming met de staats- en lokale voorschriften. Een standaard elektrische voeding (alleen 115-120V AC, 60 Hz), correct geaard in overeenstemming met de National Electrical Code en lokale wet- en regelgeving is vereist.
• Als er een plotselinge stroomstoring is, wacht dan minstens 5 minuten voordat u het apparaat opnieuw inschakelt om de compressor te beschermen.
• Knijp het netsnoer van de vriezer niet dubbel en klem het niet vast.
• De zekering (of stroomonderbreker) moet 15 ampère zijn.
• Het is belangrijk dat de vriezer waterpas staat om goed te kunnen werken. Mogelijk moet u verschillende aanpassingen maken om hem waterpas te zetten.
• Vul de vriezer niet te vol om een vrije luchtcirculatie mogelijk te maken.
• Raak bevroren voedsel niet met natte handen aan om schade aan uw vingers te voorkomen.
• Als het apparaat lange tijd niet wordt gebruikt, moet het worden uitgeschakeld.
• Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen.
• Beschadig de koelmiddelleidingen niet.
• Gebruik geen elektrische apparaten in de voedselopslagcompartimenten van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen.
• Gebruik geen reinigingsmiddelen op basis van oplosmiddelen of schuurmiddelen op het interieur. Deze reinigingsmiddelen kunnen het interieur beschadigen of verkleuren.
• Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of zwakke personen zonder toezicht.
• Dit apparaat is bedoeld voor huishoudelijk gebruik en mag niet voor andere doeleinden worden gebruikt.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
•
  Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die welke door de fabrikant worden aanbevolen.
•
  Beschadig het koelcircuit niet.
•
  Gebruik geen elektrische apparaten in de voedselopslagcompartimenten van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen.

DIT APPARAAT IS NIET ONTWORPEN VOOR DE OPSLAG VAN MEDICINEN OF ANDERE MEDISCHE PRODUCTEN.

CURTIS INTERNATIONAL LTD
7045 BECKETT DRIVE, UNIT 15
MISSISSAUGA, ONTARIO
L5S 2A3
USA/CANADA 1-800-968-9853
www.curtisint.com/frigidaire
