Poolmaster 54507 Handleiding

Inhoud

Aanbevolen gereedschap

Montage-instructies

Voordat u begint: houd er rekening mee dat de SPUITHOOGTE van de Poolmaster-watervalfontein kan worden aangepast aan uw wensen. Hiervoor moeten enkele proefondervindelijke tests worden uitgevoerd door de inlaatconnector te openen of te sluiten, wat wordt uitgelegd in stap 5. Tijdens dit testproces moet de zwembadpomp worden uit- en ingeschakeld totdat de gewenste hoogte is bereikt.

1. Bevestig de inlaatconnector (D) aan de zwembadretourleiding totdat deze goed vastzit. Gebruik de roterende ring om stevig vast te draaien, en zorg ervoor dat de connectoropening omhoog wijst, zoals afgebeeld. Hierdoor kunt u de spuithoogte in stap 5 gemakkelijker aanpassen.

2. Bevestig de bochtconnector (C) aan de inlaatconnector (D) - losjes vastzetten. NIET volledig vastdraaien.

3. Bevestig de sproeikop (A) aan de stijgbuis (B). Losjes vastzetten. NIET volledig vastdraaien.

4. Wanneer u de assemblage (A) en (B) bevestigt aan de eerder gemonteerde (C) en (D), drukt u omlaag om vast te zetten en draait u losjes vast. Voordat u de borgmoeren voor de sproeikop (A) en de stijgbuis (B) vastdraait, moet u ervoor zorgen dat zowel de sproeikop als de stijgbuis in de juiste richting zijn georiënteerd die u wilt dat de waterval spuit. Zodra ze in de gewenste positie staan, draait u alle borgmoeren met de hand vast om de sproeikop (A) en de stijgbuis (B) vast te zetten.

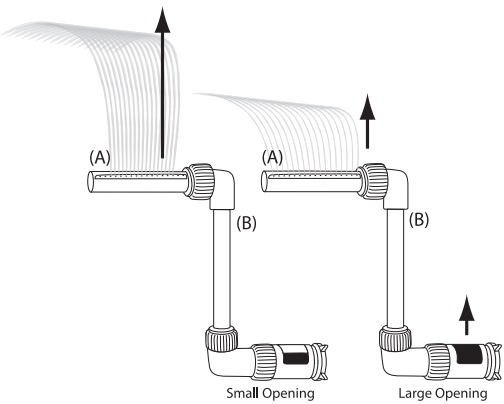

5. Het aanpassen van de hoogte van uw waterval is een proces van uitproberen. Zet uw zwembadpomp uit om dit proces te starten. Zodra uw pomp is uitgeschakeld, draait u de huls van de inlaatconnector naar een grote of kleine opening, afhankelijk van de gewenste hoogte. Een kleinere opening zorgt voor een hogere waterval. Een grotere opening zorgt voor een lagere waterval. Zodra de huls naar de geschatte opening is gedraaid, draait u de borgmoer op de inlaatconnector stevig vast en zet u uw zwembadpomp aan om de hoogte van de waterval te testen. Herhaal dit proces indien nodig totdat de gewenste hoogte van de waterval is bereikt.

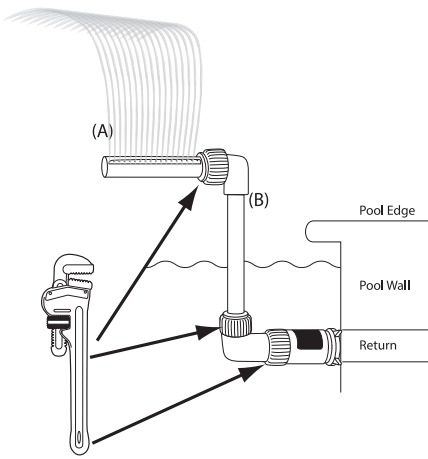

6. Zodra de hoogte van de waterval is bereikt, gaat u terug en draait u de borgmoeren op alle locaties stevig vast. Voorzichtig gebruik van een moersleutel, zoals een pijpsleutel of een waterpomptang, wordt aanbevolen.


Hulp nodig?
Bel onze klantenservice:
800.854.1492
poolmaster.com
info@pooImaster.com

POOLMASTER
We maken water leuk!
770 Del Paso Road, Sacramento, CA 95834-0308
