EINHELL GC-KS 2540 (34.303.34) Handleiding

Veiligheidsvoorschriften

Bij het gebruik van de apparatuur moeten een paar veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Lees alle veiligheidsvoorschriften en -instructies.
Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en -instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en -instructies op een veilige plaats voor toekomstig gebruik.

VOOR GEBRUIK ZORGVULDIG LEZEN
BEWAREN VOOR LATER GEBRUIK

Lees deze bedieningsinstructies zorgvuldig door voordat u de machine gebruikt.

Deze apparatuur is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens, of personen zonder ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze instructies hebben gekregen van een dergelijke persoon over hoe de apparatuur veilig te gebruiken. Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat ze niet met de apparatuur spelen.

De AAN/UIT-schakelaar moet op UIT staan en de stekker moet uit het stopcontact zijn gehaald voordat de versnipperaar wordt schoongemaakt of er ander werk aan wordt gedaan en wanneer de kabel in de knoop raakt. De versnipperaar blijft kort draaien nadat hij is uitgeschakeld.

• De bediener is verantwoordelijk voor de veiligheid van derden binnen de werkradius van de versnipperaar.
• Zorg ervoor dat de versnipperaar goed gesloten is (laadtrechter en uitwerper) voordat u de motor start.
• De versnipperaar moet op een vlakke en stevige ondergrond worden geplaatst waar hij veilig kan staan.
• Draag altijd handschoenen en een veiligheidsbril wanneer u met de versnipperaar werkt.
• Wij raden oorbeschermers aan wanneer u werkt met versnipperaars die geen geluidsisolerende eigenschappen hebben.
• Schakel de motor uit en trek de contactsleutel, bougieconnector of stekker eruit elke keer voordat u de versnipperaar verlaat.
• Onderhouds- en schoonmaakwerkzaamheden aan de versnipperaar, evenals het verwijderen of aanpassen van veiligheidsvoorzieningen, mogen alleen worden uitgevoerd wanneer de motor stilstaat en de contactsleutel, bougieconnector of stekker eruit is getrokken.
• De veiligheidsvoorzieningen die bij de versnipperaar worden geleverd (bijv. de uitwerper) moeten worden gebruikt.
• De versnipperaar moet correct worden gemonteerd voordat hij in gebruik wordt genomen.
• Onderzoek de versnipperaar elke keer voordat u hem gebruikt. Gebruik de versnipperaar niet als veiligheidsvoorzieningen beschadigd of versleten zijn. Schakel nooit veiligheidsvoorzieningen uit.
• Gebruik de versnipperaar alleen voor het doel dat in deze instructies is gespecificeerd.
• Werk alleen bij goed zicht.
• Zorg altijd voor een goede positie tijdens het werken.
• Laat de versnipperaar nooit onbeheerd achter op uw werkplek. Bewaar de versnipperaar op een veilige plaats tijdens onderbrekingen.
• Als u uw werk onderbreekt om naar een andere positie te gaan, is het noodzakelijk om de versnipperaar uit te schakelen terwijl u zich daarheen verplaatst.
• Gebruik de versnipperaar nooit in de regen of in vochtige of natte omstandigheden.
• Bescherm de versnipperaar tegen vocht en regen.
• Draag altijd geschikte kleding om uw hoofd, handen en voeten te beschermen tegen letsel. Draag een helm, veiligheidsbril of vizier, hoge laarzen of stevige schoenen, een lange broek van stevig materiaal en werkhandschoenen.
• Houd de versnipperaar uit de buurt van andere personen, met name kinderen en huisdieren.
• Gebruik de versnipperaar niet zonder beschermingsmiddel.

De beschermkap is essentieel voor uw veiligheid en de veiligheid van anderen, en is ook essentieel voor de correcte werking van de grastrimmer. Het niet naleven van deze instructie creëert niet alleen een potentieel gevaar, maar resulteert ook in het verlies van uw rechten onder de garantie.

• Houd de ventilatieopeningen vrij van vuil.
• Haal na gebruik de stekker van de machine uit het stopcontact en controleer deze op schade.
• Wanneer u de versnipperaar niet gebruikt, bewaar deze dan op een droge plaats buiten het bereik van kinderen.
• Controleer de schroeven regelmatig om te zien of ze goed zijn vastgedraaid.
• De netspanning moet hetzelfde zijn als de spanning die op het typeplaatje staat vermeld.
• Stroomkabels die bij de versnipperaar worden gebruikt, mogen niet van een lichtere klasse zijn dan flexibele kabels met rubberisolatie van het type HO7RN-F volgens DIN 57282/VDE 0282 met een minimale diameter van 1,5 mm². Stekkerverbindingen moeten zijn uitgerust met aardingscontacten en de koppeling moet regenwaterdicht zijn.
• Gebruik alleen originele vervangingsonderdelen voor reparatie- en onderhoudsdoeleinden.
• Laat reparaties alleen uitvoeren door een gekwalificeerde elektricien.
• Onderzoek de versnipperaar elke keer voordat u hem gebruikt en na eventuele aanrijdingen op tekenen van slijtage of schade. Laat essentiële reparaties onmiddellijk uitvoeren.
• Gebruik nooit vervangingsonderdelen of accessoires die niet door de fabrikant zijn voorzien of aanbevolen.
• Trek de stekker uit het stopcontact voordat u inspectie-, reinigings- of andere werkzaamheden aan de versnipperaar uitvoert en wanneer deze niet wordt gebruikt.
• Onderzoek voordat u met uw werk begint het materiaal dat u wilt versnipperen. Verwijder eventuele vreemde voorwerpen. Blijf tijdens het werken uitkijken naar vreemde voorwerpen. Als u tijdens het versnipperen vreemde voorwerpen tegenkomt, schakel dan de machine uit en verwijder de betreffende voorwerpen.
• Houd de machine uit de buurt van andere personen, met name kinderen en huisdieren.
• Gebruik de machine alleen op de manier die in deze bedieningsinstructies wordt beschreven.
• Het elektrische circuit moet minimaal worden beveiligd door een zekering van 16A.
• De efficiëntie van de machine wordt aanzienlijk verminderd als een verbindingskabel met een te kleine doorsnede wordt gebruikt. Een geleiderdoorsnede van minimaal 3x1,5 mm² is vereist voor kabels tot 25 m lang, en een van minimaal 3x2,5 mm² voor kabels langer dan 25 m.
• Als de machine moet worden opgetild voor transport, zorg er dan voor dat u eerst de motor uitschakelt en wacht tot het mes tot stilstand is gekomen. Schakel de motor uit en trek de stekker eruit elke keer voordat u de machine verlaat. Voordat u de machine op de stroomvoorziening aansluit, moet u ervoor zorgen dat de laadtrechter correct is aangesloten op het motorhuis en dat de ontgrendelingsschroef is vastgedraaid.
• Als de tuinafvalversnipperaar overmatig trilt, schakel dan de motor uit, trek de stekker uit het stopcontact en ga onmiddellijk na wat de trillingen veroorzaakt. Intensieve trillingen zijn meestal een teken dat er iets mis is.
• Draag geen losse kleding of kleding met hangende riemen of koorden.
• Gebruik de machine niet op een verharde oppervlakte die is bezaaid met grind, waar afgevoerd materiaal letsel kan veroorzaken.
• Zorg ervoor dat de inlaat van de laadtrechter leeg is voordat u de machine start.
• Houd uw hoofd en lichaam uit de buurt van de invoeropening.
• Steek uw handen, andere lichaamsdelen of kleding niet in de invoerkamer, uitwerpgoot of in de buurt van andere bewegende delen.
• Zorg er te allen tijde voor dat u in evenwicht bent en op een stevige ondergrond staat. Rek u niet voorwaarts uit. Sta nooit hoger dan de machine wanneer u er materiaal in voert.
• Blijf uit de buurt van de afvoerzone wanneer u de machine start.
• Als er vreemde voorwerpen in het snijgereedschap terechtkomen of de machine ongebruikelijke geluiden maakt of op een vreemde manier trilt, schakel dan onmiddellijk de motor uit en laat de machine tot stilstand komen. Trek de stekker eruit en voer de volgende werkzaamheden uit:
  • Controleer de machine op tekenen van schade
  • Controleer of alle onderdelen vastzitten en draai ze indien nodig vast.
  • Laat beschadigde onderdelen vervangen of repareren, maar gebruik alleen reserveonderdelen van hetzelfde type en van gelijkwaardige kwaliteit
• Als de machine geblokkeerd is, schakel dan de motor uit en trek de stekker eruit voordat u met de reinigingsprocedure begint. Zorg ervoor dat de motor vrij is van afval en andere ophopingen om de motor te beschermen tegen schade of mogelijke brand.
• Zorg ervoor dat alle afdekkingen en beschermkappen op hun plaats zitten en in goede staat verkeren.
• Kantel de machine niet terwijl de motor draait.
• Schakel de machine uit voordat u de opvangbak plaatst of verwijdert.
• Het gereedschap mag alleen buitenshuis worden gebruikt (d.w.z. niet in de buurt van een muur of een ander stijf voorwerp)
• Beschadigde of onleesbare etiketten moeten worden vervangen
• Laat het gereedschap afkoelen voordat u onderhoudswerkzaamheden, afstellingen, enz. uitvoert.
• Gebruik de machine nooit terwijl er andere mensen in de buurt zijn.
• Let bij het invoeren van materiaal goed op dat het geen metaal, stenen, flessen, blikjes of andere vreemde voorwerpen bevat.
• Laat verwerkt materiaal zich niet ophopen in het afvoergebied; dit kan voorkomen dat de machine correct kan afvoeren en ertoe leiden dat materiaal via de invoeropening terugkaatst.
• Houd er bij het onderhouden van het snijgereedschap rekening mee dat het nog steeds kan bewegen als gevolg van het startmechanisme, zelfs als de motor niet draait vanwege de afdekvergrendeling.
• Kinderen mogen de machine niet gebruiken.
• Draag gehoorbescherming en een veiligheidsbril. Draag deze gedurende de hele tijd dat de machine in werking is.
• Controleer voordat u de machine start alle schroeven, moeren, bouten en andere bevestigingsmaterialen om er zeker van te zijn dat ze goed vastzitten en dat alle afdekkingen en beschermkappen op hun plaats zitten. Beschadigde of onleesbare etiketten moeten worden vervangen.
• Sluit de apparatuur alleen aan op de stroomvoorziening via een aardlekschakelaar met max. 30mA uitschakelstroom.

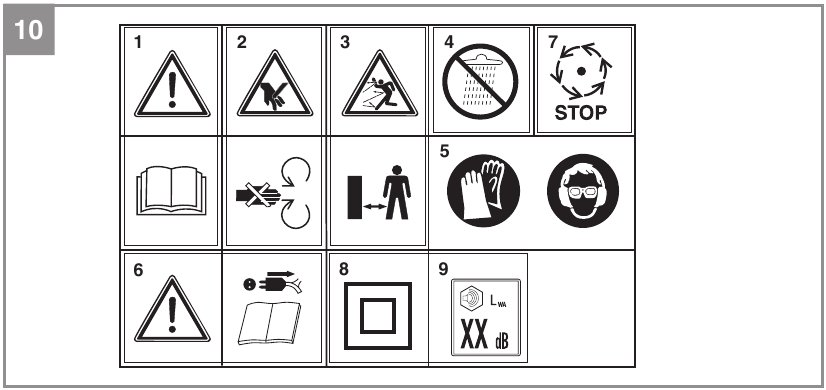

Uitleg van de gebruikte symbolen (zie Afb. 10)

1. Belangrijk! Lees de bedieningsinstructies en volg de waarschuwingen en veiligheidsinstructies
2. Gevaar - roterende messen. Houd uw handen en voeten uit de buurt van de openingen wanneer de machine draait.
3. Belangrijk! Houd andere personen en dieren uit de buurt van de gevarenzone.
4. Belangrijk! Bescherm de machine tegen vocht en stel hem nooit bloot aan regen.
5. Belangrijk! Draag altijd een veiligheidsbril, oorbeschermers, beschermende handschoenen en zware werkkleding!
6. Schakel de machine uit en trek de stekker uit het stopcontact voordat u afstellingen maakt, de machine reinigt of als de kabel in de knoop zit of beschadigd is.
7. Wacht tot alle onderdelen van de machine volledig tot stilstand zijn gekomen voordat u ze aanraakt.
8. Beschermingsklasse II; dubbel geïsoleerd
9. Geluidsuitstoot voldoet aan Richtlijn 2000/14/EG!

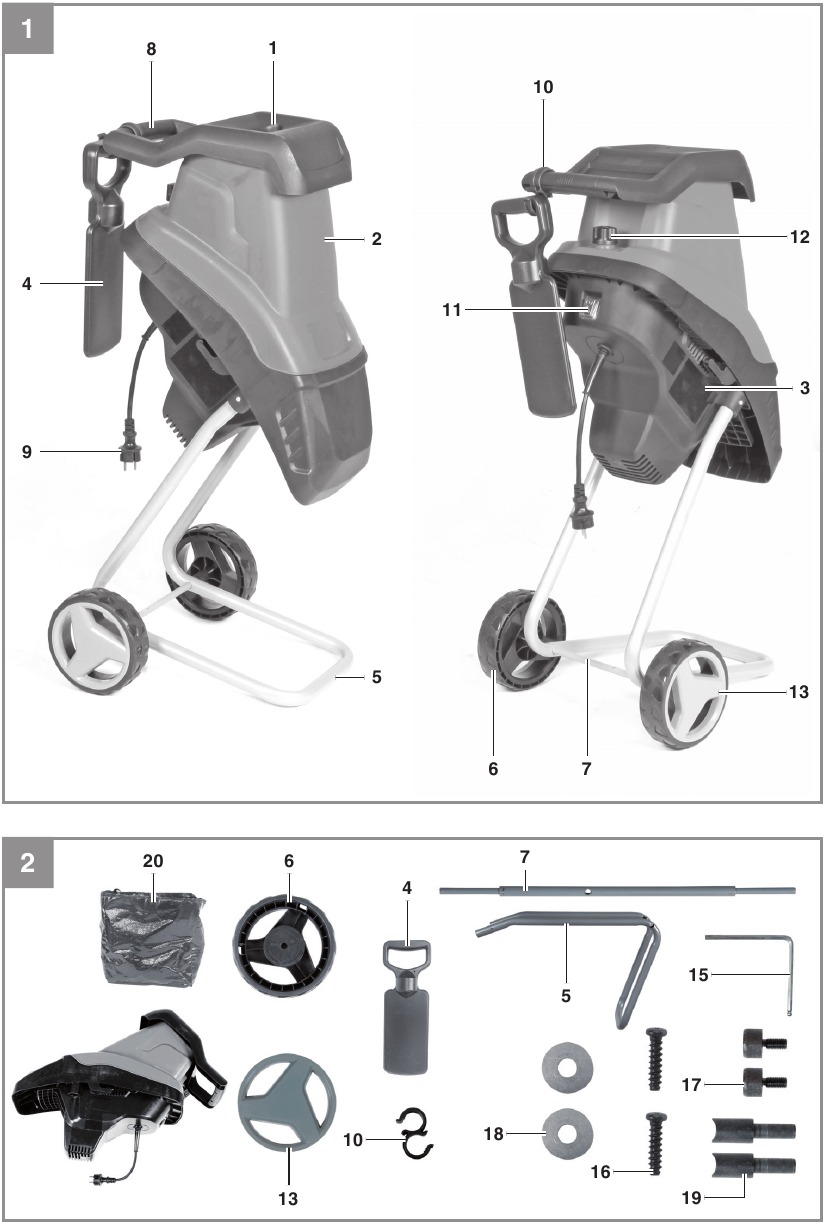

Indeling en meegeleverde artikelen

Indeling

(Afb. 1/2)

1. Inlaat van de vultrechter
2. Vultrechter
3. Motorhuis met snijplaat
4. Aanduwstok
5. Compleet onderstel
6. Wielen
7. As
8. Transportgreep
9. Netsnoerstekker
10. Houder voor aanduwstok
11. Aan/uit-schakelaar
12. Ontgrendelingsschroef
13. Wielnaven

15. Inbussleutel
16. Schroef voor onderstelmontage
17. Wielbevestigingsschroef
18. Sluitring, buitenkant
19. Huls
20. Zak voor versnipperd afval

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Neem contact op met ons servicecentrum of de verkooppunt waar u uw aankoop hebt gedaan, uiterlijk binnen 5 werkdagen na aankoop van het product en op vertoon van een geldig aankoopbewijs als er onderdelen ontbreken. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen aanwezig zijn.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Tuinhakselaar
• Aanduwstok
• Zak voor versnipperd afval
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

Deze elektrische tuinafvalhakselaar is uitsluitend ontworpen voor het versnipperen van organisch tuinafval. Plaats biologisch afbreekbaar materiaal, bijv. bladeren, takken, dode bloemen enz., in de inlaat van de vultrechter.

Gebruik het apparaat niet voor zachte materialen zoals bijv. keukenafval, of voor het persen van fruit of groenten, omdat deze soorten materialen de hakselaar kunnen verstoppen en het apparaat kunnen beschadigen.

Het apparaat mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Het product kan zowel in continue modus met een nominaal opgenomen vermogen van 2.000 W als in intermitterende modus met een nominaal opgenomen vermogen van 2.500 W (P40) worden gebruikt. (P40) betekent dat elke werkcyclus in de intermitterende modus bestaat uit een bedrijfstijd onder belasting van max. 40 seconden en een bedrijfstijd zonder belasting van 60 seconden.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

• Risico op letsel door beknelling als u in de laadschacht reikt;
• Risico op krassen, snijwonden of beknellingsletsel als u werkt zonder veiligheidshandschoenen te dragen;
• Risico op oogbeschadiging door onderdelen die worden uitgeworpen of terugslag van stekken als u geen veiligheidsbril draagt;
• Risico op gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.

Voordat u het apparaat start

Voordat u het apparaat aansluit op het elektriciteitsnet, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan het apparaat aanbrengt.

De tuinhakselaar wordt niet gemonteerd geleverd. Het onderstel en de wielen moeten voor gebruik worden gemonteerd. Volg de gebruiksaanwijzing stap voor stap en gebruik de meegeleverde afbeeldingen als visuele handleiding om de machine eenvoudig te monteren.

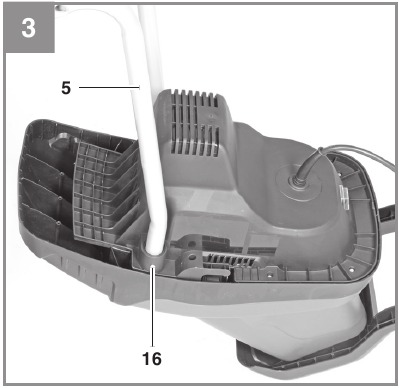

Het onderstel monteren

(Afb. 3)

• Plaats het motorhuis ondersteboven op de vloer.
• Steek het onderstel (onderdeel 5) in de daarvoor bestemde openingen zo ver als het gaat.
• Zet het onderstel vast, zoals weergegeven in afb. 3, met behulp van de schroeven (onderdeel 16).

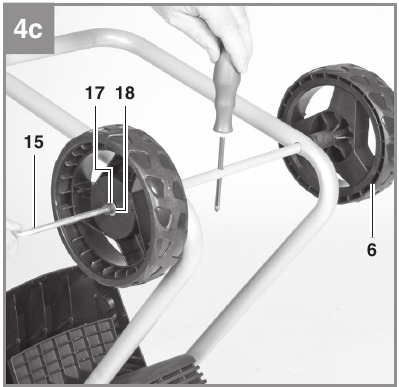

De as en wielen monteren

Monteer het onderstel zoals weergegeven in afb. 4a-4e.

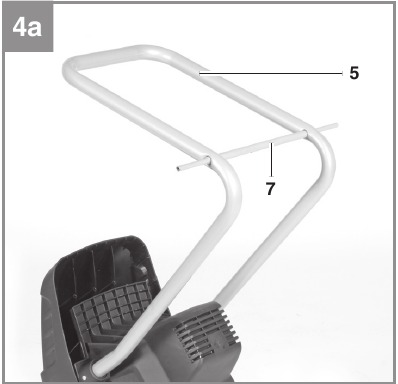

• Steek de as door het onderstel (afb. 4a)

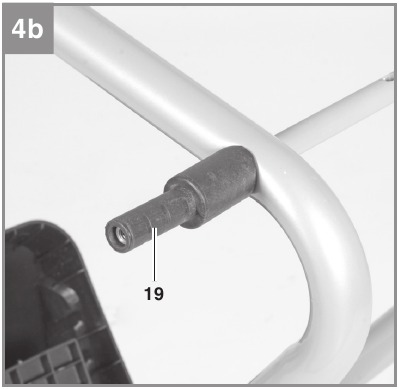

• Plaats de hulzen aan beide zijden (afb. 4b)

• Bevestig de wielen aan beide zijden
• Steek een schroevendraaier door het vasthoudgat op de as en zet de wielen vast met de schroeven (afb. 4c)

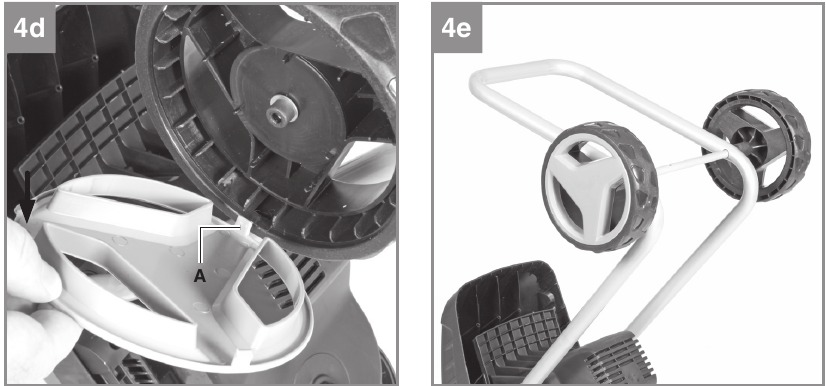

• Plaats de wieldoppen op de wielen; zorg ervoor dat de clips (A) op de wieldoppen in de uitsparingen op de wielen klikken.

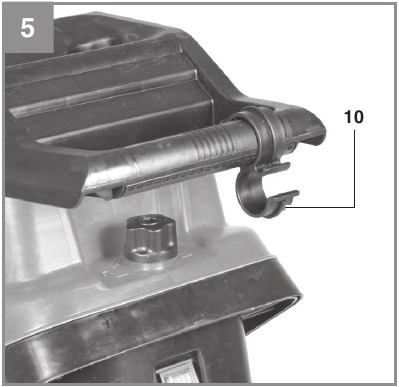

De houder van de aanduwstok monteren

Druk de houder voor de aanduwstok (10) op de transportgreep, zoals weergegeven in afb. 5.

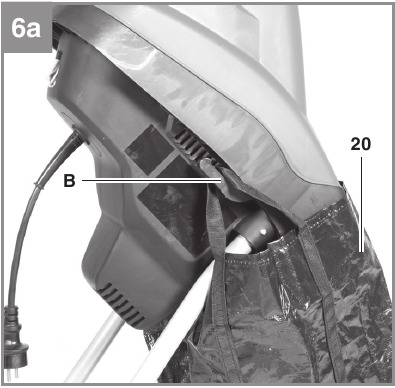

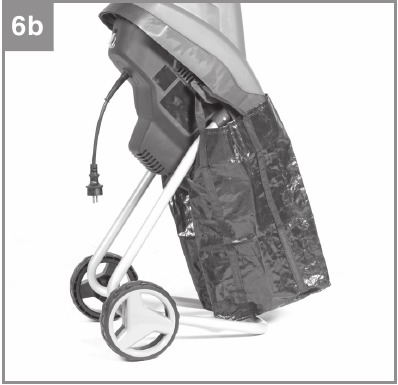

De zak voor versnipperd afval bevestigen

(Afb. 6a-6b)
Optioneel kunt u de meegeleverde zak voor versnipperd afval aan het apparaat bevestigen. Hang hiervoor de zak voor versnipperd afval (afb. 20) aan de daarvoor bestemde haken (onderdeel B).

Bediening

Neem de wettelijke voorschriften met betrekking tot geluidsoverlast tijdens de werkuren in acht, die van stad tot stad kunnen verschillen.

De machine aansluiten en inschakelen

• Sluit de koppeling van de aansluitkabel van de apparatuur (verlengsnoer) aan op de voedingskabel (afb. 1/onderdeel 9). Let erop dat u de relevante informatie in de veiligheidsinstructies in acht neemt.
• De machine kan worden INGESCHAKELD (schakelstand "I") en UITGESCHAKELD (schakelstand "0") met behulp van de AAN/UIT-schakelaar (afbeelding 1/onderdeel 11).

Opmerking: De machine kan niet worden ingeschakeld als er geen spanning wordt toegevoerd. Als de stroomtoevoer wordt onderbroken, schakelt de machine automatisch uit (schakelstand "0"). De machine kan pas weer worden ingeschakeld als de spanning opnieuw is hersteld en de AAN/UIT-schakelaar in stand "I" is gezet.

Overbelastingsbeveiliging

(Motorstroomonderbreker)

• De motor is beschermd tegen overbelasting door een overbelastingsschakelaar.
• In geval van overbelasting schakelt de apparatuur automatisch uit. Om opnieuw te starten, zet u de aan/uit-schakelaar in de stand "I".
• Als de motor niet start, maak dan de uitwerpschacht schoon.

Praktische tips

• Neem de veiligheidsinstructies in acht (zie meegeleverd boekje).
• Draag werkhandschoenen, een veiligheidsbril en gehoorbescherming.
• Het materiaal wordt automatisch in de versnipperaar getrokken.

Lange stukken materiaal die uit de trechteropening steken, kunnen zwiepen wanneer ze worden ingetrokken - houd een veilige afstand tussen uzelf en de machine.

• Beoordeel de hoeveelheid materiaal die u in de trechteropening stopt, zodat de trechter niet verstopt raakt.
• Als u verwelkt, vochtig materiaal wilt versnipperen dat al enkele dagen in de tuin ligt, wissel dan af tussen het inbrengen van dit materiaal en takken. Dit helpt voorkomen dat de laadtrechter verstopt raakt met materiaal.
• Versnipper geen zacht afval (bijv. keukenafval) - doe het direct in de compostbak.
• Verwarde takken en bladeren moeten grondig worden versnipperd voordat er meer materiaal wordt ingebracht.
• Zorg ervoor dat de afvoeropening niet verstopt raakt met versnipperd materiaal - risico op ophopingen.
• Dek de ventilatiesleuven niet af.
• Plaats niet continu zwaar materiaal of dikke takken in de machine. Dit kan ervoor zorgen dat het mes vastloopt.
• Gebruik de prikker (afb. 1/onderdeel 4) om vastgelopen objecten uit de trechteropening te verwijderen, gebruik een haak om vastgelopen objecten uit de uitwerpopening te verwijderen.

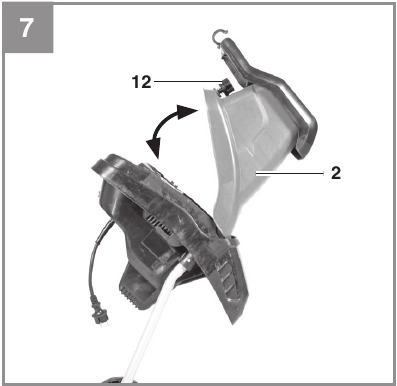

• Zwenk de laadtrechter (afb. 7/onderdeel 2) open door de ontgrendelingsschroef (afb. 7/onderdeel 12) te openen en te verwijderen. U kunt nu verstoppingen van de binnenkant van de apparatuur verwijderen. Om te monteren, gaat u in omgekeerde volgorde te werk.


Draag werkhandschoenen! Risico op letsel door de messen.

Veiligheid

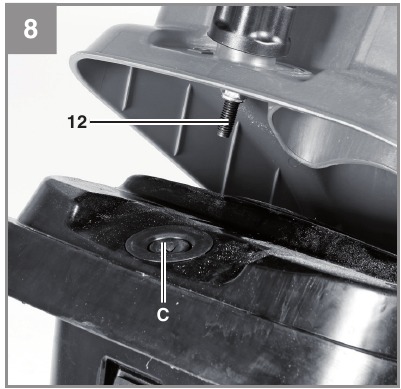

De versnipperaar heeft een veiligheidsschakelaar (afb. 8/onderdeel C) in het interieur op het motorhuis. De bedieningseenheid (ontgrendelingsschroef) (afb. 8/onderdeel 12) hiervoor bevindt zich op de laadtrechter.
Als de laadklep niet perfect is geplaatst of als deze niet tegen het motorhuis wordt gedrukt, zal de veiligheidsschakelaar uitschakelen en voorkomen dat de motor werkt. Als deze situatie zich voordoet, opent u de laadtrechter zoals hierboven beschreven. Reinig de binnenkant zorgvuldig. Sluit de laadtrechter weer zoals hierboven beschreven en zorg ervoor dat wanneer u de machine weer inschakelt, de laadtrechter correct is geplaatst en de veiligheidsschroef helemaal is vastgeschroefd.

Draai de ontgrendelingsschroef (afbeelding 1/onderdeel 12) NOOIT los zonder eerst de machine uit te schakelen met de AAN/UIT-schakelaar (afbeelding 1/onderdeel 11) en de koppeling op de aansluitkabel van de machine (verlengsnoer) los te koppelen van de stekker van de machine.

De voedingskabel vervangen

Als de voedingskabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn after-sales service of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reinigen & onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden begint.

Onderhoud en opslag

• Reinig de machine regelmatig. Dit helpt om de machine in goede staat te houden en is de basis voor een lange levensduur.
• Houd de ventilatiesleuven schoon terwijl u werkt.
• Reinig de plastic behuizing en andere plastic onderdelen met een mild huishoudelijk schoonmaakmiddel en een vochtige doek. Gebruik geen agressieve middelen of oplosmiddelen voor het reinigen.
• Reinig de versnipperaar nooit door met water te spuiten.
• Voorkom ten koste van alles dat er water in de machine komt.
• Controleer van tijd tot tijd de bevestigingsschroeven van het chassis om ervoor te zorgen dat ze goed vastzitten.
• Als u de versnipperaar langere tijd niet wilt gebruiken, bescherm hem dan tegen corrosie met behulp van milieuvriendelijke olie.
• Bewaar het apparaat in een droge ruimte.
• Bewaar het apparaat buiten het bereik van kinderen.
• Als u klaar bent met uw werk, trekt u de laadtrechter naar voren en reinigt u de binnenkant. Gebruik een borstel om aanslag van metalen onderdelen aan de binnenkant te verwijderen. Breng een dunne laag olie aan op de gereinigde mesplaat en messen.
• Zorg er bij het sluiten van de laadtrechter voor dat de veiligheidsschakelaar en de ontgrendelingsschroef schoon zijn.

Messen vervangen/slijpen en verwisselen

De messen op de mesplaat zijn vervangbaar. Als u een mes moet vervangen, mag u alleen originele messen gebruiken om ervoor te zorgen dat ze voldoen aan de relevante kwaliteits- en veiligheidscriteria.

Let op: Om veiligheidsredenen raden wij u aan om alle slijp- en mesvervangingswerkzaamheden door een gespecialiseerde werkplaats te laten uitvoeren.

Draag altijd stevige werkhandschoenen

• Zwenk de laadtrechter (afb. 7/onderdeel 2) open door de ontgrendelingsschroef (afb. 7/ onderdeel 12) te openen en te verwijderen.

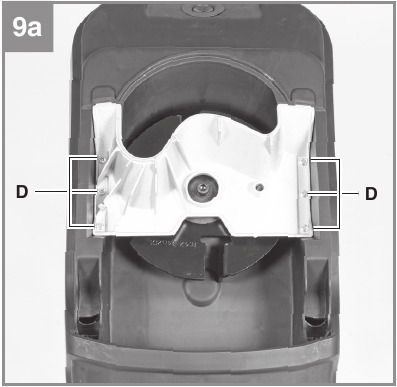

• Draai de zes Philips-schroeven (afb. 9a/onderdeel D) los en verwijder de afdekplaat

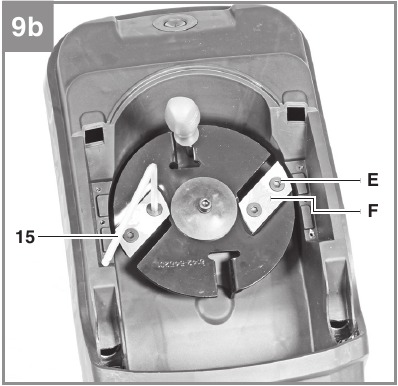

• Zet de roterende schijf vast zodat deze niet kan draaien (bijvoorbeeld door deze vast te zetten met een schroevendraaier, zie afbeelding 9b)

• Draai de vier messchroeven (afb. 9b/onderdeel E) los en verwijder de messen (afb. 9b/onderdeel F)
• Elk van de messen kan eenmaal worden gedraaid omdat ze aan beide uiteinden scherp zijn geslepen. Daarna moeten ze worden vervangen door nieuwe messen.

Om te monteren, gaat u in omgekeerde volgorde te werk.

Vervangingsonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangingsonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangingsonderdeelnummer van het benodigde onderdeel

Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Reservemes art. nr.: 34.059.30

Gids voor probleemoplossing

Garantiebewijs

In het onwaarschijnlijke geval dat deze apparatuur een defect vertoont, neem dan contact op met onze serviceafdeling op het adres dat op deze garantiekaart staat vermeld.

Garantieverlener/Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion's Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

Om uw garantieclaim te laten gelden, registreert u de defecte apparatuur op: www.Einhell-Service.com. U moet een aankoopbewijs van het nieuwe apparaat overleggen.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL GC-KS 2540 (34.303.34) Handleiding

Beschikbare talen
