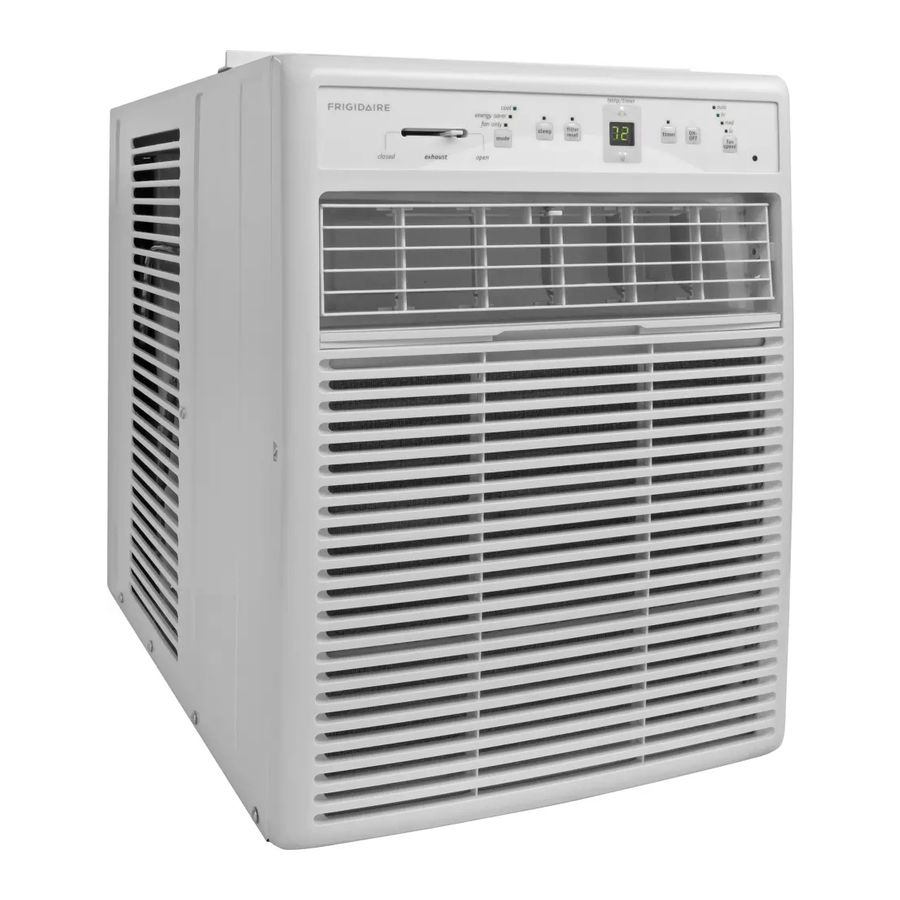

Installatie-instructies

Bekabeling stopcontact:
De bekabeling van het stopcontact moet minimaal 14 gauge zijn. Gebruik alleen koperdraad. Het is uw verantwoordelijkheid om te zorgen voor een juiste en adequate bekabeling van het stopcontact, geïnstalleerd door een gekwalificeerde elektricien.

Elektrische vereisten:
Een 115 volt (103,5 minimum, 126,5 maximum), 60 Hertz, alleen AC, 15 ampère gezekerde elektrische voeding is vereist. Een trage zekering of trage stroomonderbreker is ook vereist. Er MOET een apart circuit worden voorzien dat alleen dit apparaat bedient.

Elektrische aansluiting:
Elektrische aarding is vereist op dit apparaat.

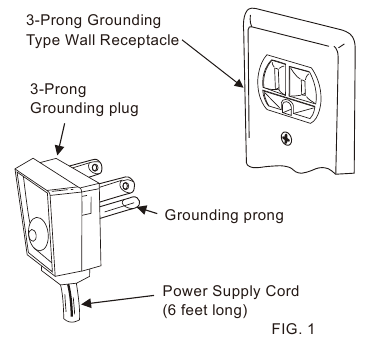

Aanbevolen aardingsmethode:
Voor uw persoonlijke veiligheid moet dit apparaat geaard zijn. Deze airconditioner bevat een netsnoer met een 3-polige aardingsstekker. Om het risico op een elektrische schok te minimaliseren:

• moet het snoer in een overeenkomend 3-polig geaard stopcontact worden gestoken.
• moet worden geaard in overeenstemming met de National Electrical Code (ANSI/NFPA 70-laatste versie) en alle lokale codes en aardingsverordeningen.

Als er geen passend 3-polig geaard stopcontact beschikbaar is, is het de verantwoordelijkheid van de consument om een correct geaard 3-polig stopcontact te laten installeren door een gekwalificeerde elektricien.

Voorbereidingen voor installatie
Installatietips
Voor houten draairamen:
Het kan nodig zijn om een frame te construeren, met behulp van minimaal 1' dik hout, met een opening van 15-1/2'.

Voor baksteen- of cementgebouwen:
Het kan nodig zijn om een houten voetstrip onder de airconditioner te plaatsen, voor montage zoals weergegeven in FIG. 2.

Het niet naleven van de volgende voorzorgsmaatregelen kan leiden tot persoonlijk letsel en schade aan het product.

• Omdat dit apparaat ongeveer 60 tot 80 pond weegt, wordt aanbevolen dat u iemand laat helpen bij de installatie van uw nieuwe apparaat en dat u beiden de juiste tiltechnieken gebruikt. Inspecteer de staat van het raam waar het apparaat wordt geïnstalleerd. Zorg ervoor dat het het gewicht van het apparaat kan dragen.
• Dit apparaat moet worden geïnstalleerd in overeenstemming met alle toepasselijke codes en verordeningen.
• Behandel de airconditioner met zorg. VERMIJD scherpe metalen lamellen aan de voor- en achterkant van de spoelen.
• Zorg ervoor dat uw airconditioner niet valt tijdens de installatie.
• Gebruik geen water dat in het apparaat is opgevangen om te drinken. Het is niet hygiënisch.

OPMERKING:

• GEBRUIK GEEN ANDERE SCHROEVEN DAN DE SCHROEVEN DIE IN DEZE INSTRUCTIES ZIJN SPECIFIEK.

1. Zorg ervoor dat u alle benodigde onderdelen heeft.

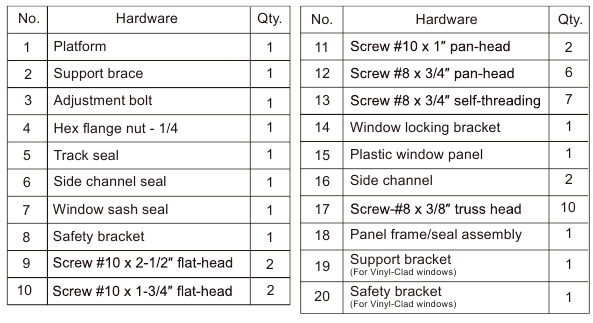

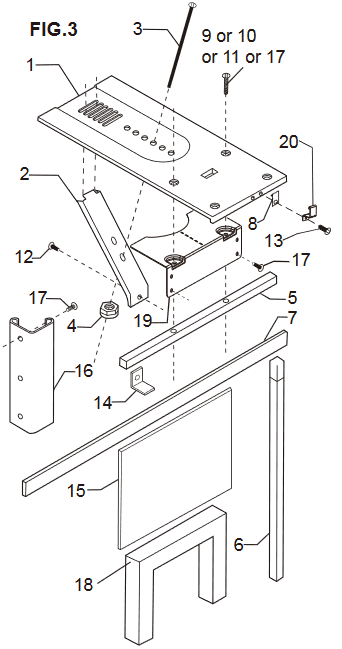

   Inhoud van de installatiekit (FIG.3):


   OPMERKING:

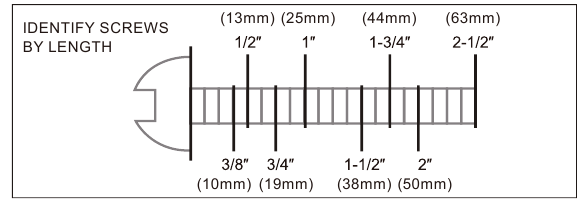

   • Gebruik de onderstaande schaal om de lengte van uw schroeven te meten. De schaal is handig bij het scheiden van schroeven voor installatie.

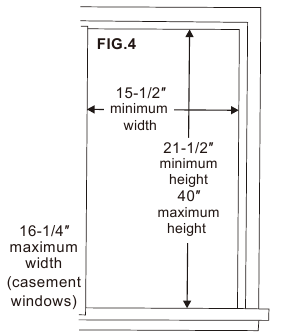

2. Kies een raam van de juiste grootte, zoals weergegeven (FIG.4).

   • 15-1/2' minimale breedte
   • 16-1/4' maximale breedte (voor draairamen)
   • 21-1/2' minimale hoogte (met raampaneelhouder)
   • 20-5/16' minimale hoogte (raampaneelhouder verwijderd)
   • 40' maximale hoogte
     OPMERKING: De hoogtemeting moet een vrije opening zijn boven het montageplatform. In sommige gevallen kunnen de bovenstaande afmetingen enigszins variëren als gevolg van verschillende stop- en trackopstellingen. Indien nodig kan de installatie worden uitgevoerd door afwisselende raamstijlen. (Zie Alternatieve raamstijltoepassingen.)
3. Kies de juiste raamlocatie.
   Kies een raam waardoor de gekoelde lucht vrij en rechtstreeks de kamer(s) kan instromen die u wilt koelen. Onthoud dat het moeilijk is om lucht om hoeken te verplaatsen. Kies ook een raam dat zich binnen 6 voet van een stopcontact bevindt, zoals weergegeven (FIG.5). (Zie Voldoen aan elektrische vereisten/Bekabelingsbehoeften stopcontact.) Gebruik geen verlengsnoer.


De unit installeren in een schuifraam:

4. Bevestig de steunbeugel aan het platform zoals afgebeeld (AFB. 6). Gebruik de afstelbout en zeskantflensmoer om de montage te voltooien. Kies sleuf- en afstelboutgatlocaties die een hoek van 45 graden creëren tussen het platform en de steunbeugel. Probeer de montage in het raam om te bepalen of het platform goed rust en de juiste helling mogelijk maakt (3/16' lager aan de buitenkant).
   OPMERKING: Als u van plan bent om een gevelbeschermingsplaat (zie stap 8) aan de buitenkant van uw huis te gebruiken, houdt u de plaat op zijn plaats bij het testen van de montage in het raam.

5. Meet en markeer lichtjes een lijn op 8-11/16' van het raamkozijn:
   OPMERKING: Als een raamstop meer dan 1' uitsteekt vanaf de zijkant van de raamkozijnen, moet de meting van 8-11/16' dienovereenkomstig worden verhoogd (AFB. 7). Scherm- en stormraamframes kunnen ook aanpassingen aan de meting vereisen.

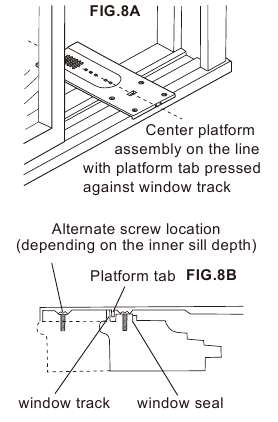

6. Centreer de platformmontage op de lijn met het binnenste platformlipje tegen de binnenrand van de raamrail gedrukt zoals afgebeeld (AFB. 8A, AFB. 8B). Gebruik de gaten in het platform als geleider, markeer en boor twee gaten met een diameter van 9/64'. Boor gaten in de rail of stoel. Voor ramen met vinylbekleding moet u de steunbeugel op de raamrail installeren voordat u het platform installeert. Volg de onderstaande instructies om dat te doen.


1. Plaats de steunbeugel op de vensterbank zoals afgebeeld (AFB. 8C). Gebruik de gaten in de steunbeugel als geleider, markeer en boor twee gaten met een diameter van 1/8".

2. Volg stap 7 om de railafdichting aan te brengen aan de kamerzijde van de raamrail.
3. Nadat u de railafdichting hebt aangebracht, gebruikt u twee schroeven van 3/8" (item 17) om de steunbeugel te bevestigen. Zorg ervoor dat de steunbeugel van links naar rechts waterpas staat. Ga verder met stap 9 nadat u klaar bent met het bevestigen van de steunbeugel.

7. Verwijder de beschermende achterkant van de railafdichting. Breng de afdichting aan op de kamerzijde van de raamrail (AFB. 9). Het midden van de afdichtingsstrip moet samenvallen met de lijn die in stap 5 is gemarkeerd. De twee schroefgaten die in stap 6 zijn geboord, moeten zich direct boven de afdichtingsstrip in de binnenrail bevinden.

8. Bevestig een gevelbeschermingsplaat stevig aan de zijkant van het huis (AFB. 10).
   OPMERKING: De gevelbeschermingsplaat moet lang genoeg zijn om 2 muurstijlen te overspannen.


9. Plaats de platformmontage, met het platformlipje tegen de binnenkant van de raamrail, en bevestig deze aan het raamkozijn (AFB. 11A). Gebruik schroeven van de juiste lengte (items 9-11 in voorbereiding op installatie). Voor ramen met vinylbekleding plaatst u de platformmontage met het platformlipje tegen de binnenrand van de steunbeugel en gebruikt u twee schroeven van 3/8" (item 17) om deze aan de steunbeugel te bevestigen, zoals afgebeeld (AFB. 11B).

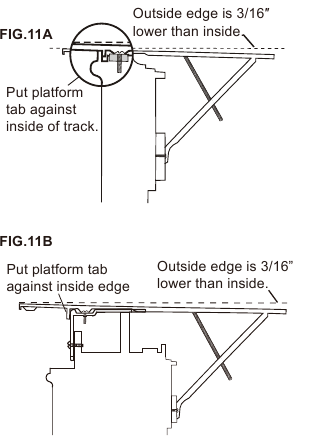

10. Stel de platformmontage zo af dat de buitenrand 3/16' lager is dan de binnenrand, zoals afgebeeld (AFB. 11A & AFB. B). Dit zorgt voor een goede waterafvoer van de airconditioner.
11. Zet de platformmontage waterpas van links naar rechts. Zorg er ook voor dat de raamrail waterpas staat. Gebruik indien nodig vulplaten om ervoor te zorgen dat de unit van links naar rechts waterpas staat.
12. Meet de hoogte van de raamopening vanaf de bovenkant van de platformmontage zoals afgebeeld (AFB. 12). Trek 20-5/8' af. Markeer deze meting op het plastic raampaneel, langs de langere zijde.

13. Klem het plastic raampaneel tussen een plank en een werktafel en snijd langs de snijlijn met een fijne zaag. Verwijder eventuele bramen met een vijl.
14. Bevestig de zijkanaal aan de zijkanten van de airconditioner met 3 schroeven (item 17) per kanaal, zoals afgebeeld (AFB. 13). Begin met de eerste schroef aan de bovenkant van het kanaal. Zorg ervoor dat de haakuiteinden van de kanalen naar de achterkant van de unit wijzen.

15. Schuif het plastic raampaneel in het paneelframe zoals afgebeeld (AFB. 14), met de gladde kant naar de kamer. Schuif de paneelframemontage in de zijkanaal van de AC-kast. Zorg ervoor dat het plastic raampaneel aan alle kanten stevig is omsloten door de borggeulen.

16. Snijd de zijkanaalafdichting in 2 gelijke lengtes. Verwijder de beschermende achterkant en breng deze aan op de achterkant van de kastzijkanaal, beginnend net onder de paneelframemontage (AFB. 15). Knijp de overtollige lengte af zodat de afdichting gelijk is met de onderkant van de kastzijkanaal.

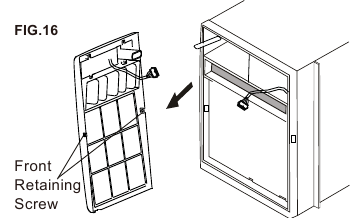

17. Om de voorkant te verwijderen zoals afgebeeld (AFB. 16)


1. Verwijder de twee voorste borgschroeven van het voorframe.
2. Druk stevig op elke kant van de metalen behuizing dicht bij de voorkant, ongeveer 2/3 van de weg naar beneden.
3. Terwijl u op de zijkanten van de metalen behuizing drukt, trekt u de voorkant voorzichtig naar buiten en omhoog om deze uit de behuizing te halen.
4. Maak vervolgens de elektrische koppelingsstekker los.
   OPMERKING: Duw of trek NIET aan de luchtrichtingsroosters.

18. Plaats de airconditioner in de raamopening. Zoals afgebeeld (AFB. 17), moet deze op de platformmontage zitten zodat het raampaneelframe en de kastzijkanaal tegen de bovenste en zijdelingse raamkozijnen zitten.

19. Schuif het binnenste raamkozijn stevig tegen de zijkant van de kast. Zorg ervoor dat u de afdichtingsstrips niet van de raamrail en de kastzijkanaal verwijdert. Als het paneelframe niet goed aansluit op het binnenste raamkozijn, bevestigt u het paneelframe aan het kozijn met #8 x 3/4' zelftappende schroeven. Gebruik de gedeeltelijk afgesloten gaten in het paneelframe. Boor 1/8' geleidingsgaten voor de schroeven.
20. Haak de veiligheidsbeugel over de basis van de unit en bevestig deze aan de voorkant van de platformmontage (AFB. 18). Gebruik een #8-32 x 3/4' zelftappende schroef.
    Voor ramen met vinylbekleding gebruikt u item 20 om de unit aan het platform te bevestigen.
    OPMERKING: De beugel voorkomt beweging van de airconditioner (naar binnen of naar buiten) na het voltooien van de installatie.

21. Stop de raamkozijnafdichting tussen het verticale kozijn en het raamglas, zoals afgebeeld (AFB. 19).

22. Gebruik de raamvergrendelingsbeugel om het binnenste raamkozijn te vergrendelen aan de basis van het buitenste raamkozijn (AFB. 19). Gebruik een #8 x 3/4' schroef of #8-32 x 3/4' zelftappende schroef. (Boor 1/8' geleidingsgat).
23. Om de voorkant te vervangen, sluit u eerst de koppelingsstekkers opnieuw aan, zorgt u ervoor dat de uitlaatbediening in de juiste positie door de voorkant is gepositioneerd. Duw de voorkant voorzichtig in positie op de kast. Het moet op zijn plaats klikken. Vervang vervolgens de borgschroeven die het paneel op zijn plaats houden. Duw of trek NIET aan de lamellen van het voorpaneel.

Alternatieve raamkozijntoepassingen

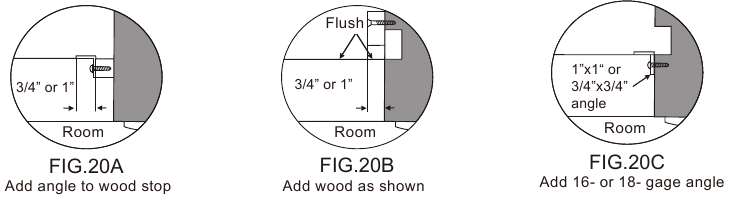

Om te installeren in ramen zonder flenzen of houten stops aan de boven- en zijkanten, moeten de kanalen en het paneelframe passen tegen een bijpassende flens (of een maximale dikte van 1/16') die aan de raamkozijnen is bevestigd. AFB. 20A toont deze geïnstalleerde hoek. AFB. 20B & AFB. 20C tonen alternatieve behandelingen. Aan de kozijnzijde van de opening wordt de voorste hoek van het binnenste kozijn de flens. U kunt de hoekstrip lokaal kopen.

De unit installeren in een uitzetraam
OPMERKING:

• Open het raam maximaal om ruimte te maken voor de kast. De slingergreep moet worden verwijderd zodat het platform aan het kozijn kan worden bevestigd. Als het raam niet ver genoeg open kan (meer dan 15-1/2') om de kast vrij te maken, verwijder dan het hele raam door de klinknagels uit te boren. Bouten kunnen dienen als de scharnierpunten in de functie.
• Om problemen met de slingergreep en de raamspeling te voorkomen, kan de unit in een stationair kozijngedeelte worden geïnstalleerd. De horizontale stijl en de 2 glaspanelen moeten echter voor de installatie worden verwijderd.

24. Bevestig de steunbeugel aan het platform zoals afgebeeld (AFB. 21). Gebruik de afstelbout en de zeskantflensmoer om de montage te voltooien. Kies de sleuf- en afstelboutgatlocatie die een hoek van 45 graden creëert tussen het platform en de steunbeugel. Probeer de montage in het raam om te bepalen of het platform goed rust en de juiste helling mogelijk maakt (3/16' lager aan de buitenkant).


LET OP: Als u van plan bent om een gevelbekledingbeschermingsplaat te gebruiken (zie stap 29) aan de buitenkant van uw huis, houdt u de plaat op zijn plaats wanneer u de constructie in het raam test.

25. Boor een geleidegat met een diameter van 9/64" in het kozijn op gelijke afstand van elke kant van het kozijn (FIG. 22), en 3/16" omhoog vanaf de vensterbank. Als het gat samenvalt met de vensterhendelgleuf in de onderkant van het kozijn, moet er een extra gat worden geboord door de rand van het platform en het kozijn om deze gleuf te vermijden.

26. Verwijder de beschermende achterkant van de railafdichting en plak de afdichting op de vensterbank aan de buitenkant van het onderste kozijn zoals afgebeeld (FIG. 23).

27. Schroef de platformconstructie aan het kozijn door het geleidegat dat u in stap 25 hebt geboord. Gebruik een zelfdraaiende schroef #8 x 3/4" (FIG. 24).

28. Stel de platformconstructie zo af dat de achterkant van de airconditioner 3/16" lager is dan de voorkant (ongeveer 2° tot 4° naar buiten gekanteld). Na een correcte installatie mag er tijdens normaal gebruik geen condensaat uit het overloopgat lekken, corrigeer anders de helling.
    LET OP: Een uitsteeksel onder de basis van de airconditioner vereist dat de achterkant van het platform 7/16" lager is dan de voorkant om de helling van 3/16" van voor naar achter te creëren (FIG. 25).

29. Bevestig een gevelbekledingbeschermingsplaat stevig aan de zijkant van het huis waar de platformconstructie het huis raakt, zoals afgebeeld (FIG. 26). De gevelbekledingbeschermingsplaat moet lang genoeg zijn om 2 muurstijlen te overspannen.

30. Meet de hoogte van de raamopening vanaf de bovenkant van de platformconstructie zoals afgebeeld (FIG. 27). Trek 20-5/8" af. Markeer deze meting op het plastic raampaneel, langs de langere zijde.

31. Klem het plastic raampaneel vast tussen een plank en een werktafel en snijd langs de snijlijn met een fijngetande zaag. Verwijder eventuele bramen met een vijl.
32. Bevestig de zijkanalen aan de zijkanten van het apparaat met behulp van drie schroeven (item 17) per kanaal. Zorg ervoor dat de haakuiteinden van de kanalen naar de achterkant van het apparaat zijn gericht.
33. Schuif het plastic raampaneel in het paneelframe met de gladde kant naar de kamer. Schuif de paneelframeconstructie in de zijkanalen van de airconditionerkast. Zorg ervoor dat het plastic raampaneel aan alle kanten stevig is omsloten door de retentiegroeven (FIG. 28).

34. Snijd de zijkanalafdichting in 2 gelijke lengtes. Verwijder de beschermende achterkant en breng deze aan op de achterkant van de zijkanalen van de kast, beginnend net onder de paneelframeconstructie. Knip de overtollige lengte af zodat de afdichting gelijk ligt met de onderkant van het zijpaneel van de kast (FIG. 29).

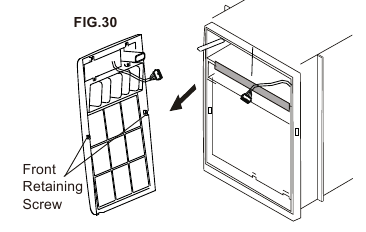

35. De voorkant verwijderen zoals afgebeeld (FIG. 30)

    1. Verwijder de twee bevestigingsschroeven van het voorframe.
    2. Druk stevig op elke kant van de metalen behuizing dicht bij de voorkant, ongeveer 2/3 van de weg naar beneden.
    3. Terwijl u op de zijkanten van de metalen behuizing drukt, trekt u de voorkant voorzichtig naar buiten en tilt u deze omhoog om deze uit de behuizing te verwijderen.
    4. Maak vervolgens de stekker van de elektrische koppeling los.
       LET OP: Duw of trek NIET aan de lamellen voor de luchtrichting.

36. Plaats de airconditioner in de raamopening zoals afgebeeld (FIG. 31). Deze moet op de platformconstructie zitten, zodat het raampaneelframe en de zijkanalen van de kast tegen de bovenste en zijkozijnen liggen. De zijkanalen moeten de zijkozijnen gelijkmatig overlappen.

37. Boor twee geleidegaten met een diameter van 9/64" in het bovenste kozijn in lijn met de gedeeltelijk afgedichte gaten in het paneelframe. Bevestig het paneelframe aan het kozijn met twee zelfdraaiende schroeven #8-32 x 3/4". Als er extra bevestiging nodig is, kunnen er ook twee schroeven aan de zijkanten van het paneelframe worden gebruikt.
38. Boor twee gaten voor de schroefspeling in de zijkanalen van de kast (bij de onderkant) en twee geleidegaten met een diameter van 9/64" in de zijkozijnen. Bevestig de zijkanalen van de kast aan de zijkozijnen met twee zelfdraaiende schroeven #8-32 x 3/4". Wees hierbij voorzichtig dat u de zijkanalafdichtingen niet verdraait met de schroeven.
    LET OP: Het inbrengen van schroeven voorkomt dat de airconditioner de kamer in wordt geduwd.
39. Om de voorkant te vervangen, sluit u eerst de stekkers van de koppeling weer aan en zorgt u ervoor dat de uitlaatbediening op de juiste plaats door de voorkant is geplaatst. Duw de voorkant voorzichtig op de kast. Deze moet op zijn plaats klikken. Vervang vervolgens de bevestigingsschroeven die het paneel op zijn plaats houden.
    Duw niet tegen of trek niet aan de lamellen van het voorpaneel.

INSTALLATIEWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

• Lees de installatiehandleiding zorgvuldig door voordat u begint.
• Volg elke stap zoals aangegeven.
• Neem alle lokale, regionale en nationale elektrische voorschriften in acht en alleen door gekwalificeerd, erkend en bevoegd personeel.
• Let op gevaar- en veiligheidsaanwijzingen.

Om het risico op persoonlijk letsel, schade aan eigendommen of schade aan het product te vermijden als gevolg van het gewicht van dit apparaat en scherpe randen die kunnen worden blootgesteld:

• Airconditioners die in deze handleiding worden beschreven, vormen een buitensporig gewicht. Er zijn twee of meer mensen nodig om het apparaat te verplaatsen en te installeren. Draag beschermende handschoenen bij het optillen of dragen van het apparaat. VERMIJD de scherpe metalen ribben van de voor- en achterspoelen. Gebruik de juiste til- en draagtechnieken bij het verplaatsen van het apparaat om letsel of overbelasting te voorkomen.
• Inspecteer zorgvuldig de locatie waar de airconditioner wordt geïnstalleerd. Zorg ervoor dat deze het gewicht van het apparaat gedurende een langere periode kan dragen.
• Behandel de airconditioner met zorg.
• Zorg ervoor dat de airconditioner niet valt tijdens de installatie.

OPMERKING:
Deze instructies beschrijven de installatie in een typisch houten raam met een houten schuifraam, of installatie in een metalen draairaam. Aanpassing kan nodig zijn bij installatie in ramen die anders zijn gemaakt dan die in deze instructies worden getoond.

Voldoen aan elektrische vereisten

Risico op elektrische schok en persoonlijk letsel

• Elektrische aarding is vereist op dit apparaat.
• NIET aarden op een gasleiding.
• Als de koudwaterleiding wordt onderbroken door plastic, niet-metalen pakkingen of andere isolatiematerialen, NIET gebruiken voor aarding.
• Neem contact op met een gekwalificeerde elektricien als u twijfelt of het apparaat correct is geaard.
• Wijzig de stekker van het netsnoer NIET. Als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
• Zorg NIET voor een zekering in het neutrale of aardcircuit. Een zekering in het neutrale of aardcircuit kan leiden tot een elektrische schok.
• Gebruik GEEN verlengsnoer bij dit apparaat. Het niet opvolgen van deze instructies kan leiden tot een elektrische schok, ernstig letsel of de dood.

NEEM ALLE LOKALE WETTEN EN VERORDENINGEN IN ACHT. VERWIJDER IN GEEN GEVAL DE AARDPEN VAN HET NETSNOER.

OPMERKING:

• Als de voorschriften dit toestaan ​​en er een afzonderlijke aardingsdraad wordt gebruikt, wordt aanbevolen dat een gekwalificeerde elektricien vaststelt dat het aardingspad voldoende is en niet wordt onderbroken door plastic, niet-metalen pakkingen of andere isolatiematerialen.
