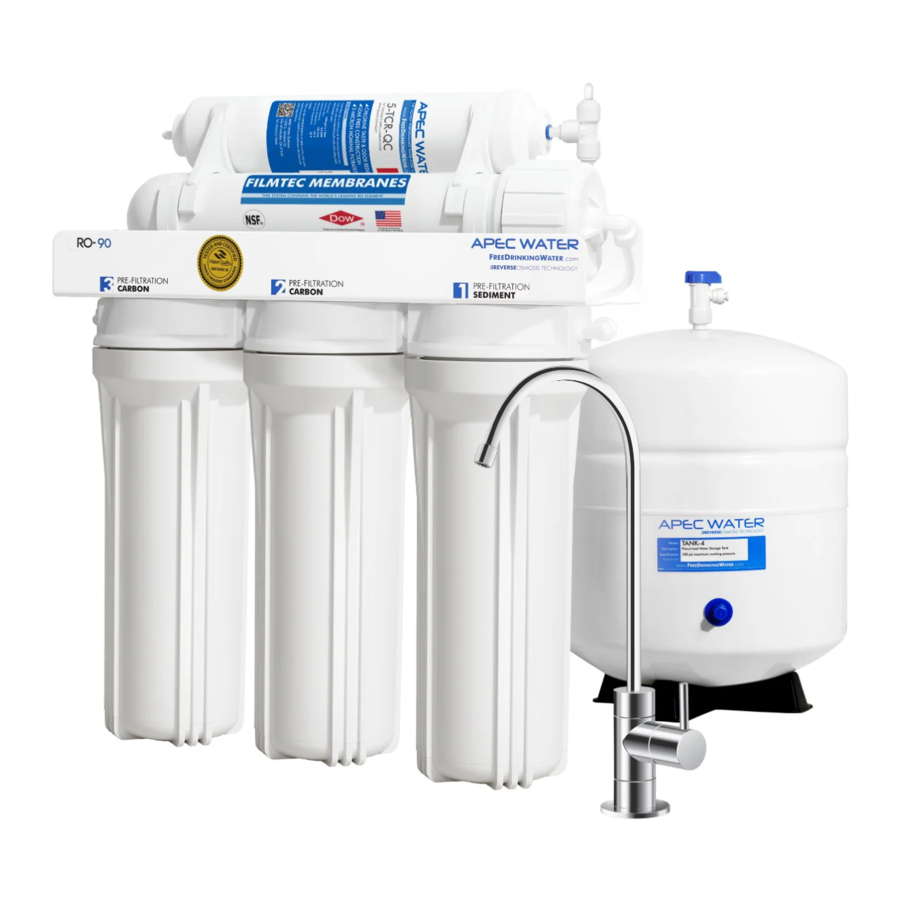

Handleiding Ultimate RO-90, RO-PH90

Introductie

Lees en raak vertrouwd met de instructies en onderdelen die nodig zijn voordat u verdergaat met de installatie.
(Deze handleiding is opgesteld voor een standaard APEC Ultimate RO-systeem. Raadpleeg de bijgevoegde addendum voor de installatie van RO-PH90-, RO-PERM- en RO-PUMP-systemen.)

VOOR DE INSTALLATIE

Inspecteer het systeem:
Haal het systeem en alle onderdelen uit de doos. Inspecteer het systeem en alle aansluitfittings zorgvuldig en zorg ervoor dat er niets beschadigd is tijdens de verzending. Als een onderdeel gebarsten of gebroken is, ga dan niet verder met de installatie en neem contact op met APEC of uw distributeur voor een omruiling of diagnose.

Aanbevolen lijst met gereedschappen:

• Boormachine met variabele snelheid
• Boor: 1/4" (voor de afvalwaterleiding), 1/8" (als geleideboring, niet verplicht) en 1/2" (voor standaard kraangat, luchtgatkraan vereist 1&1/4" gat)
• 5/8", 9/16" steeksleutel, of verstelbare moersleutel, tang
• Kruiskopschroevendraaier
• Hobbymes of schaar
• Teflon tape

Bedrijfsparameters

• Werkdruk: maximaal 85 psi
• Watertemperatuur toevoer: 40 – 100 graden F (4-37 graden C)
• Sluit dit apparaat niet aan op een warm waterbron
• Installeer de RO in een beschutte omgeving, vermijd blootstelling aan warm en koud weer of direct zonlicht.

Algemene vereisten voor installatie/werking/onderhoud

• De installatie moet voldoen aan de staats- en lokale wet- en regelgeving.
• Het systeem moet binnenshuis worden geïnstalleerd, uit de buurt van mogelijke milieuschade
• Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. Systemen die zijn gecertificeerd voor cystereductie kunnen worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten.
• Dit omgekeerde osmosesysteem bevat een vervangbaar behandelingsonderdeel dat essentieel is voor een effectieve reductie van het totale aantal opgeloste vaste stoffen. Het productwater moet periodiek worden getest om te controleren of het systeem naar behoren werkt.

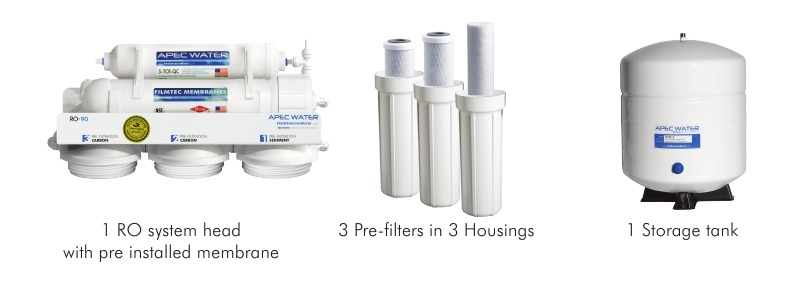

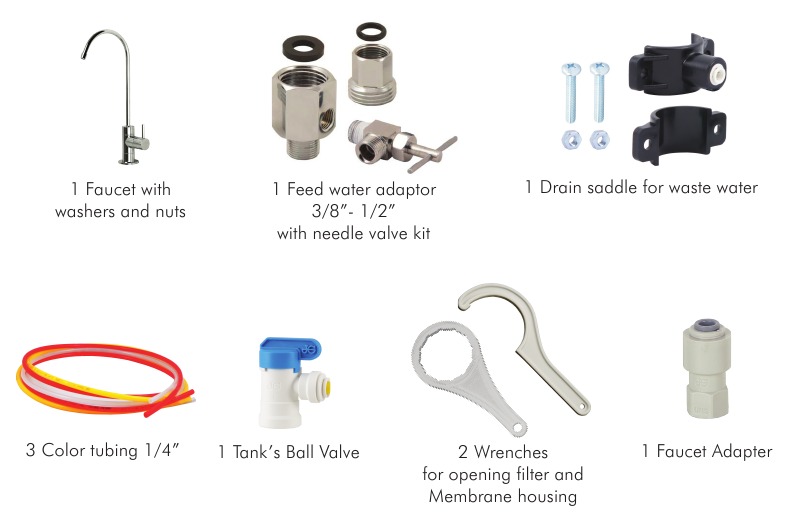

Onderdelen die bij het RO-systeem worden geleverd

Zorg ervoor dat u al deze onderdelen heeft voordat u met de installatie begint.

De installatiekit omvat:

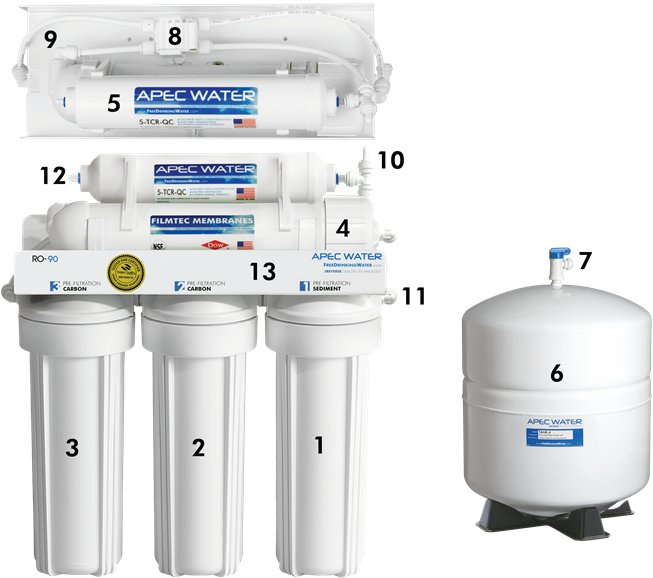

Specificatie van componenten

1. Sediment voorfilter en behuizing (1^e-traps filter)
2. Koolstofblok voorfilter en behuizing (2^e-traps filter)
3. Koolstofblok voorfilter en behuizing (3^e-traps filter)
4. Membraan en behuizing (4^e-traps filter)
5. In-line koolstoffilter (5^e-traps filter)
6. Opslagtank
7. Tank kogelkraan
8. ASO – Automatische afsluitklep
9. Terugslagklep (Interne terugslagklep ingekapseld in plastic fitting)
10. T-stuk
11. Watertoevoer inlaat
12. Product (gefilterd) wateruitlaat
13. Beugel

Soorten fittingen

Er worden 2 soorten fittingen meegeleverd om het systeem aan te sluiten

1. Quick-Connect (QC) fitting: (geen inzetstuk, huls of moer) De meeste fittingen op de RO-eenheid zijn van dit type.
   Hoe aan te sluiten:
   • Zie Fig.1. Duw de buis in de Quick-Connect (QC) fitting en trek vervolgens voorzichtig aan de buis om er zeker van te zijn dat de verbinding goed vastzit.

   • Er zijn geen inzetstukken, hulzen of moeren nodig om de verbinding vast te zetten.
   • Geen teflon tape!
     Om los te koppelen:
   • Zie Fig.1A. Duw in en houd vast op de klemring vierkant tegen de fitting. Met de klem in deze positie kan de buis worden verwijderd.

2. Metalen compressiemoerfitting: (wordt geleverd met 1 inzetstuk, 1 huls, 1 moer) Alleen de watertoevoeradapter-naaldklep is van dit type.

   Gebruik plastic hulzen en inzetstukken op de plastic buizen die wij leveren. Gebruik geen metalen hulzen of inzetstukken op plastic buizen, anders gaat de verbinding lekken!
   Hoe aan te sluiten:
   • Zie Fig.1B. Schuif de compressiemoer op de buis.
     Fig.1B

   • Schuif de plastic huls op de buis.
   • Plaats het "inzetstuk" in de buis.
   • Steek de buis in de opening van de fitting.
   • Schuif de messing moer omhoog en draai de moer vervolgens vast met een moersleutel. Geen teflon tape!
     (Er wordt een extra metalen huls meegeleverd voor het geval u uw eigen metalen buis moet aansluiten. Gebruik teflon tape als u een metalen buis aansluit.)

Opmerking: het RO-membraanelement is al voorgeïnstalleerd.

MONTEER DE FILTERS EN BEHUIZINGEN OP HET HOOFDSYSTEEM

Verwijder de plastic/papieren verpakkingen van de 3 filters, plaats ze in de 3 behuizingen en monteer de behuizingen op het hoofdsysteem als volgt:

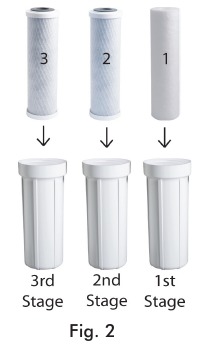

1. Zie Fig. 2 Zet de 3 behuizingen rechtop. Zorg ervoor dat elke behuizing een rubberen O-ring in de groef heeft.
   Plaats het APEC Sedimentfilter (1-SED10) in de "1^e traps" behuizing aan de rechterkant.
   Plaats het APEC-koolstoffilter (23-CAB10) in de "2^e traps" behuizing in het midden. Plaats het APEC-koolstoffilter (23-CAB10) in de "3^e traps" behuizing aan de linkerkant.

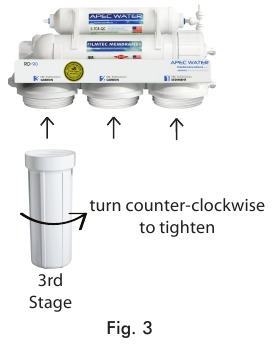

2. Zie Fig. 3 Begin met de 3^e traps behuizing aan de linkerkant en draai de behuizing met de hand tegen de klok in op het hoofdsysteem, één voor één, voor alle 3 de behuizingen.

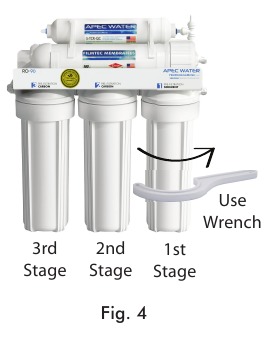

3. Zie Fig. 4 Gebruik de meegeleverde moersleutel om de behuizing volledig vast te draaien, beginnend bij de 1e trap. Herhaal deze stap voor de 2^e traps behuizing in het midden en voor de 3^e traps behuizing aan de rechterkant.
   Opmerking: Voor sommige mensen is het gemakkelijker om de moersleutel te gebruiken met het systeem liggend (met de voorkant naar boven).

4. Zie Verwijder 3 eindpluggen (witte kleur) van punt 10,11,12

HET SYSTEEM INSTALLEREN

Ruimte: Zorg ervoor dat er voldoende ruimte is onder het aanrecht voor de installatie (een ruimte van ongeveer 43 cm L x 15 cm B x 46 cm H voor het systeem, 28 cm D x 46 cm H voor de tank).
Het RO-systeem kan het beste onder de gootsteen in de keuken worden geïnstalleerd. Maar als dat niet mogelijk is, kunt u het systeem overal installeren waar een koudwatertoevoer is met voldoende waterdruk voor het gekozen RO-model, en een afvoer om het afvalwater van het systeem af te voeren.
Montage: Het is niet nodig om het RO-systeem aan de muur te monteren. Het RO-systeem kan zonder montage in de gootsteenkast staan, dit maakt het vervangen van het filter in de toekomst eenvoudig en handig. Als u het systeem liever aan de muur monteert, zorg er dan voor dat het gemakkelijk kan worden verwijderd voor het vervangen van het filter.
Toevoerwater: RO-systemen zijn ontworpen om zowel hard als zacht water te behandelen en kunnen inkomende TDS-waarden tot 2000 ppm aan.

1. Toevoerwateraansluiting
   Het RO-systeem mag alleen worden aangesloten op de KOUD waterleiding!
   1. Zoek de koudwatertoevoerkraan onder de gootsteen (de ronde of langwerpige hendel aan de rechterkant). Draai de inkomende koudwatertoevoer volledig dicht door de afsluithendel met de klok mee te draaien.
      Opmerking: Als de koudwaterafsluiter het water niet kan afsluiten, moet de hoofdwatertoevoer naar het huis worden afgesloten voor de installatie. Een andere optie is het gebruik van een "self piercing saddle valve" van APEC of van een lokale ijzerhandel.

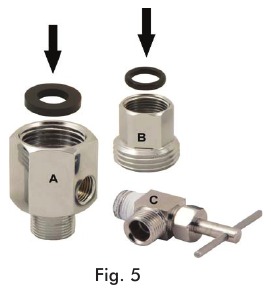

   2. Toevoerwateradapter (1/2" tot 3/8"): Zie Afb. 5. De toevoerwateradapter wordt geleverd met een aparte naaldventiel. De adapter wordt inline op uw 1/2" of 3/8" koudwaterleiding geplaatst. Het naaldventielgedeelte wordt op de adapter geschroefd zoals weergegeven in Afb. 5A.

      1. 1/2" x 3/8" Mannelijke-Vrouwelijke Watertoevoeradapter met O-ring.
      2. 1/2" x 3/8" Mannelijke-Vrouwelijke Converter met O-ring.
      3. 1/4" x 1/8" Mannelijke Naaldventiel.

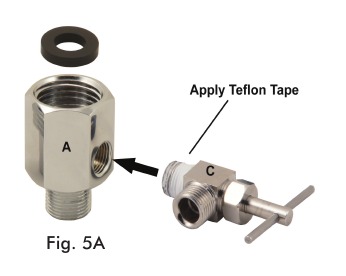

Afb. 5A - Installatie van naaldventiel.
Bevestig het naaldventiel (C) aan de watertoevoeradapter (A). Breng 5-6 wikkelingen teflontape aan op het naaldventiel voordat u het op de watertoevoeradapter (A) aansluit.

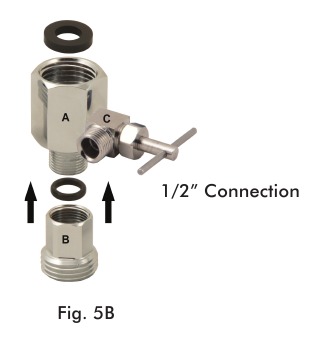

Afb. 5B - Als uw pijp een 1/2" aansluiting heeft.
Door de 1/2" x 3/8" converter (B) aan het mannelijke uiteinde van de watertoevoeradapter (A) te bevestigen, heeft u nu een 1/2" mannelijke en vrouwelijke watertoevoeradapter.

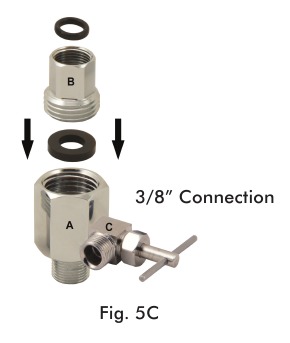

Afb. 5C - Als uw leiding een 3/8" aansluiting heeft.
Door de 1/2" x 3/8" converter (B) aan het vrouwelijke uiteinde van de watertoevoeradapter (A) te bevestigen, heeft u nu een 3/8" mannelijke en vrouwelijke watertoevoeradapter.

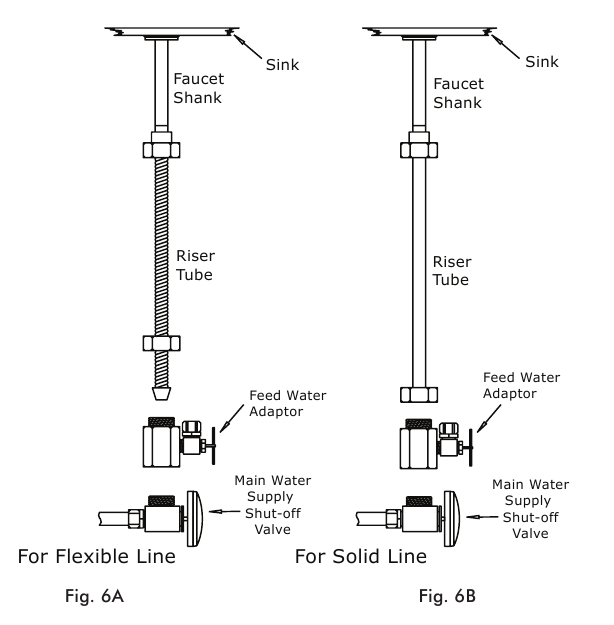

3. Aanbevolen aansluiting voor flexibele stijgleiding: zie afb. 6A. & Afb. 6D. Maak de moer los en scheid de koudwaterstijgbuis van de kraanschacht. Buig de stijgbuis voorzichtig zodat de watertoevoeradapter (afb. 5) op de kraanschacht past. Als uw stijgbuis geen ingebouwde ring heeft, plaats dan de kegelvormige ring die is meegeleverd op de stijgbuis. Sluit de stijgbuis, de watertoevoeradapter en de kraanschacht op elkaar aan en draai vast.
   Voor massieve koperen stijgleiding: zie afb. 6B. Volg dezelfde procedure als voor flexibele leiding. Als de koperen stijgleiding niet kan buigen, kunt u deze het beste vervangen door een flexibele stijgleiding. Plaats vervolgens de watertoevoeradapter op dezelfde manier als hierboven beschreven.

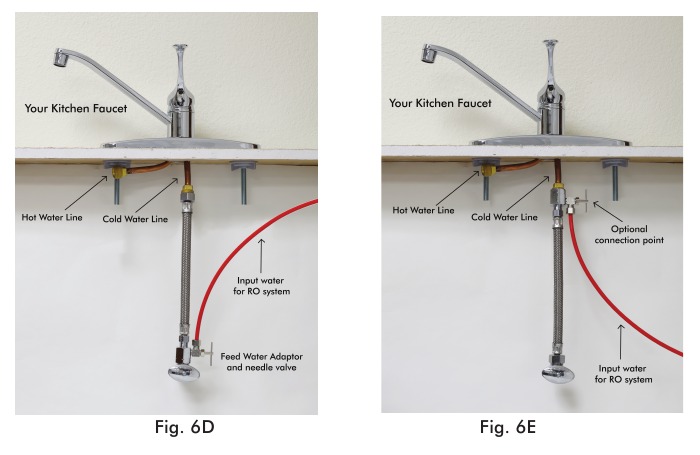

   Optioneel aansluitpunt: zie afb. 6E. De watertoevoeradapter kan ook worden geïnstalleerd tussen de stijgbuis en de kraanschacht. Maak de moer los en scheid de koudwaterstijgbuis van de kraanschacht. Buig de stijgbuis voorzichtig zodat de watertoevoeradapter op de kraanschacht past. Als uw stijgbuis geen ingebouwde ring heeft, plaats dan de kegelvormige ring die is meegeleverd op de stijgbuis.
   Sluit de stijgbuis, de watertoevoeradapter en de kraanschacht op elkaar aan en draai vast.

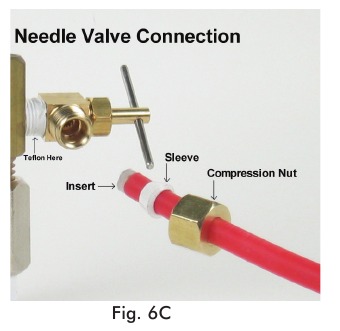

4. Naaldventiel: zie afb. 6C. Schroef het naaldventiel stevig op de adapter. Breng 6-8 ronden teflontape aan op het naaldventiel voordat u het op de adapter bevestigt.
   Naaldventiel openen: draai de naaldhendel tegen de klok in.
   Naaldventiel sluiten: draai de naaldhendel met de klok mee.
   Controleer op lekken op dit punt: Sluit het naaldventiel (draai de naaldhendel helemaal met de klok mee om te sluiten). Zet de koudwatertoevoer naar de gootsteenkraan AAN. Als het naaldventiel of de adapter lekt, controleer dan de aansluiting en probeer meer teflontape aan te brengen of draai de messing moer wat meer vast om het lek te stoppen.


2. Installatie van de afvoerklem
   Opmerking: Om hinderlijk afvoergeluid te voorkomen, monteert u de afvoerleiding zo laag mogelijk op het verticale staartstuk, of op het horizontale staartstuk.
   Er is constante waterdruk "ingepakt" in het RO-systeem die voorkomt dat het afvalwater terugstroomt in het systeem. Het afvalwater wordt dus "geforceerd afgevoerd", niet "door de zwaartekracht afgevoerd".

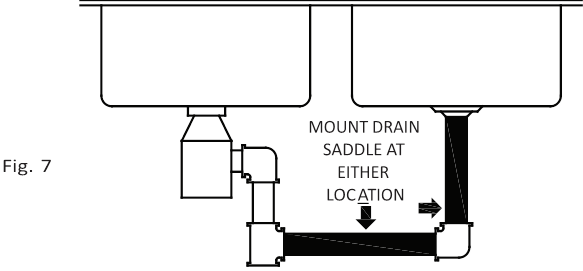

   1. Zie afb. 7. De afvoerklem moet boven de sifon en op het verticale of horizontale staartstuk worden geïnstalleerd. Om het afvoergeluid te verminderen, monteert u de afvoerleiding zo laag mogelijk boven de sifon, of op het horizontale staartstuk.

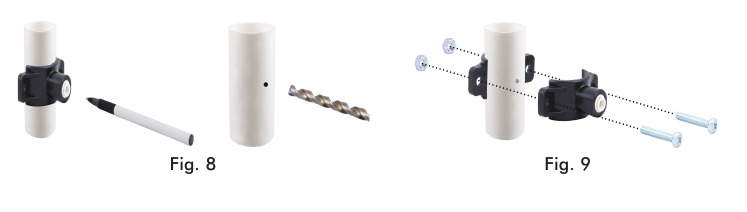

   2. Zie afb. 8. Markeer de positie van het gat op de afvoerbuis en boor een gat van 1/4'' door één kant van de afvoerbuis. Er is een stuk zelfklevende spons meegeleverd. Lijm deze spons aan de binnenkant van de klem, dit zal eventuele openingen tussen de klem en de buis opvullen. Zorg ervoor dat het gat in de spons volledig is uitgesneden en is uitgelijnd met het gat in de klem.

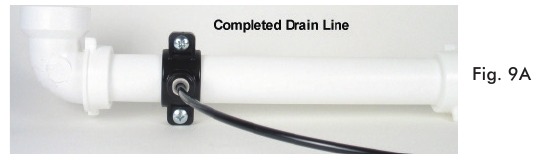

   3. Zie afb. 9, 9A. Zorg ervoor dat u het gat van de afvoerklem perfect uitlijnt met het geboorde gat.
      Het verkeerd uitlijnen van deze twee gaten blokkeert het afvalwater en veroorzaakt schade aan het membraan. Bevestig de afvoerklem aan de afvoerbuis en draai de twee schroeven gelijkmatig vast.

3. Boor een gat voor de RO-kraan
   Boor een gat met een diameter van 1/2" voor een standaard RO-kraan. (Kraan met luchtspleet: boor een gat van 1&1/4".)
   Gebruik voor het beste resultaat een 1/2" hardmetalen steenboor.
   Draag een veiligheidsbril om uw ogen te beschermen tijdens het boren van het kraangat.
   Opmerking: Het is niet nodig om een gat te boren als er al een gat aanwezig is:
   1. Reservegat: Als er een reservegat in de gootsteen zit dat is afgedekt met een chromen afdekking, verwijder dan eenvoudig de chromen afdekking en installeer de RO-kraan daar.
   2. Spuitslang: Als de spuitslang niet in gebruik is, verwijder dan de slang en monteer de RO-kraan daar. Vergeet niet om de uitlaat onder de hoofdkraan af te sluiten. Als de spuitslang een omleider aan de basis van de tuit gebruikt, zorg er dan voor dat u deze verwijdert om later problemen te voorkomen.
   3. Hangende kraan: Als het boren van een gat niet haalbaar is (d.w.z. huurhuis, geen boorgereedschap beschikbaar, enz.), kan de kraan gewoon op de kastdeur of waar dan ook worden geplaatst waar dat handig is. Wees creatief!
      Kies bij het boren van een gat voor de RO-kraan een locatie die er goed uitziet, goed werkt en het handigst is voor het tappen van zuiver water. Er is een groot vlak oppervlak vereist voor de kraanvoet, zodat de kraan stevig kan worden vastgedraaid.
      1. Kraanlocatie: Zorg ervoor dat de kraanpen van onderaf bereikbaar is wanneer het gat is geboord. Als er geen ruimte beschikbaar is op het bovenste gootsteengedeelte, kan de kraan op het aanrecht bij de rand van de gootsteen worden geplaatst. Als het aanrecht van keramische tegels is, is de methode voor het boren van het gat hetzelfde als voor porseleinen gootstenen.
      2. Voor roestvrijstalen gootsteen: Voordat u een 1/2" hardmetalen boor gebruikt, moet er een inkeping worden gemaakt met een centerpons om te voorkomen dat de boor wegloopt. Een klein geleidegat zal de boor ook helpen.
      3. Voor porseleinen gootsteen: Gootstenen met porseleinen email kunnen gemakkelijk worden afgebroken als er niet voorzichtig wordt gehandeld bij het boren van het gat. Voordat u de boormotor start, oefent u stevige neerwaartse druk uit op de boor totdat er een knarsend geluid optreedt. Dit helpt voorkomen dat de boor wegloopt bij het starten van het gat. Een klein geleidegat zal de boor ook helpen.
         Opmerking: Maak direct nadat het gat is geboord alle metaalspanen schoon, want metaalspanen zullen het porselein bevlekken!!
4. De kraan monteren

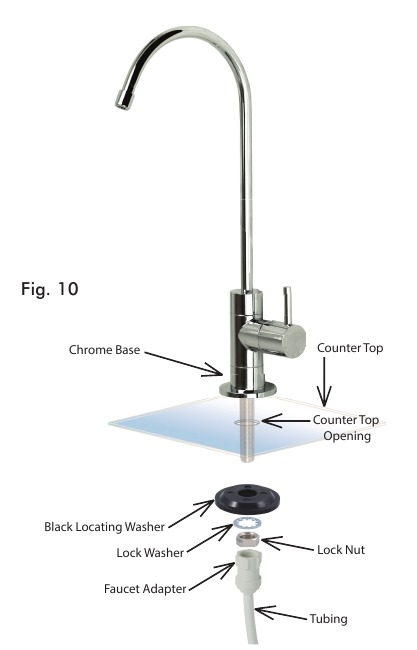

   1. Monteer de kraan zoals weergegeven in afb. 10.

   2. Bevestig het uiteinde met schroefdraad van de kraanadapter aan de metalen kraanstift. Hier is geen teflontape nodig.
   3. Sluit de doorzichtige leiding aan op de kraan.
   4. De kraan heeft een massief metalen handgreep die de stroom van gezuiverd water dat uit de kraan komt regelt. Draai de handgreep naar de horizontale positie om het water vrij te geven en verticaal om af te sluiten.
5. Het systeem positioneren
   1. Hoofdsysteem: Het hoofdsysteem kan in de gootsteenkast staan. Het is niet nodig om het systeem aan de muur te bevestigen. Als u het systeem liever aan de muur bevestigt, zorg er dan voor dat het gemakkelijk kan worden verwijderd voor filtervervanging.
   2. Tank: De opslagtank kan indien nodig ook op zijn kant liggen. De tank werkt prima in deze positie. Als de tank niet onder de gootsteen past, kan deze elders tot 6 meter van het RO-systeem worden geplaatst zonder veel drukverlies.
6. Het systeem aansluiten
   Samenvatting van buisaansluitingen:

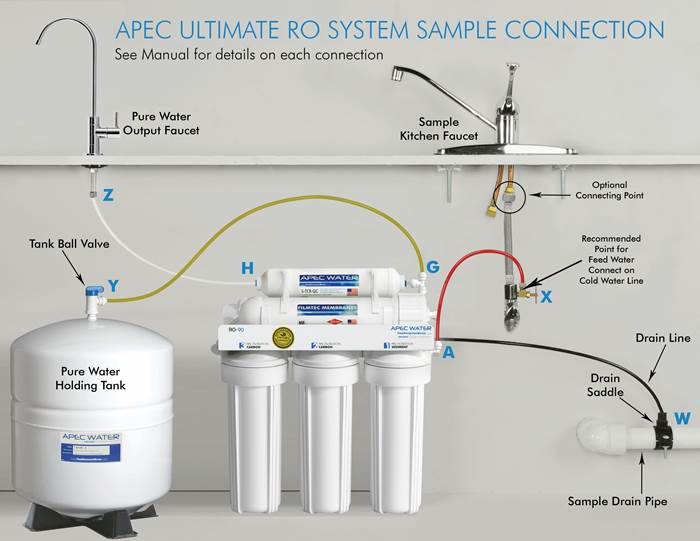

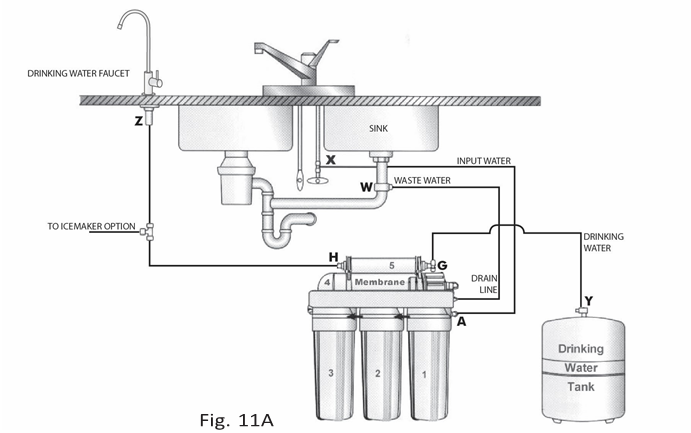

   Er zijn 4 aansluitingen: Zie afb. 11 en 11A

   Punt A naar X:	Sluit RO aan op KOUD watertoevoer — Rode slang.
   Punt G naar Y:	Sluit productwater aan van 5e-traps filter op tank — Gele slang. Deze slang is een 2-weg leiding, productwater komt de tank binnen en verlaat deze via deze leiding.
   Punt H naar Z:	Sluit productwater aan van 5e-traps uitgang op RO-kraan — Doorzichtige slang.
   Afvoerleiding naar W:	Sluit afvalwater aan van 4e-traps membraan op afvoeruitlaat — Zwarte slang.

   Let op: Het onderstaande diagram is voor onze Non Pump RO-45, RO-90 en RO-PH90. Als u de RO Perm of RO Pump installeert, raadpleeg dan het diagram in het addendum.

   Afb. 11


Details over buisaansluitingen:
Om een vlotte en correcte installatie te garanderen, sluit u de waterleidingen aan volgens de onderstaande volgorde. Raadpleeg Afb. 11 & 11A voor de juiste puntlocaties.

1. Punt Z kraanaansluiting:
   Kleur van de buis: Transparante buis. Sluit de TRANSPARANTE buis aan op de basis van de RO-kraan.
   Type fitting: Snelkoppelingsfitting. Duw eenvoudig de transparante buis in de snelkoppelingsfitting. Hier zijn geen inzetstuk, huls of moer nodig. (Bevestig het schroefdraaduiteinde van de kraanadapter aan de metalen stift van de kraan. Hier is geen teflon tape nodig)
2. Punt X toevoerwateraansluiting:
   Kleur van de buis: Rode buis. Sluit de RODE buis aan op de toevoerwaternaaldklep.
   Type fitting: Metalen compressiemoeraansluiting. Zie Afb. 1B. Gebruik een plastic huls. Voeg een "inzetstuk" toe aan de buis. Hier geen teflon tape. Draai de moer vast met een sleutel.
   Tips!
   Als punt X lekt nadat u de messing moer hebt vastgedraaid, controleer dan of u het plastic "inzetstuk en de huls" op de buis hebt aangebracht. Als het inzetstuk al op zijn plaats zit, probeer dan Teflon tape aan te brengen van de metalen schroefdraadbout tot aan de plastic buis, wikkel de hele aansluiting met 8-10 ronden Teflon tape. Strijk de tape glad op het schroefdraadgedeelte met uw vingers. Draai de messing moer opnieuw vast. Dit zou het lek moeten stoppen.
   Als de plastic huls beschadigd is, kunt u de metalen huls gebruiken, maar u moet Teflon tape aanbrengen zoals hierboven beschreven, dit zou het lek moeten stoppen.
3. Punt W afvalwateraansluiting:
   Kleur van de buis: Zwarte buis. Sluit de ZWARTE buis van de RO aan op de afvoerklem.
   Type fitting: Snelkoppelingsfitting op de afvoerklem. Geen teflon tape.
   Voeg geen "inzetstuk" toe aan de zwarte buis. Duw de buis eenvoudig in de poort.
4. Punt A systeemwaterinlaat (naar het fase 1 voorfilter):
   Kleur van de buis: Rode buis. Sluit de RODE buis van de toevoerwaterklep aan op het fase -1 voorfilter van de RO.
   Type fitting: Snelkoppelingsfitting Zie Afb. 1. Duw de rode buis eenvoudig in de snelkoppelingsfitting. Er zijn geen inzetstukken, hulzen of moeren nodig om de verbinding vast te zetten. Hier is geen teflon tape nodig.
5. Punt H fase-5 gefilterd water naar kraanaansluiting:
   Kleur van de buis: Transparante buis. Sluit de TRANSPARANTE buis aan van de kraanbasisstift tot het uitstroom einde van het fase-5 filter bij punt H. (Zie "Flow -->" pijl op het filter voor de stroomrichting.)
   Type fitting: Snelkoppelingsfitting Zie Afb. 1. Duw de transparante buis eenvoudig in de uitlaat van het 5e-fase filter. Er zijn geen inzetstukken, hulzen of moeren nodig om de verbinding vast te zetten. Hier is geen Teflon tape nodig.
   Let op:
   Er zitten twee eindpluggen op het fase 5 filter die moeten worden verwijderd voordat de buis kan worden geplaatst. Raadpleeg Afb. 1A voor de verwijderingsinstructie.
6. Punt G T-stuk aansluiting van het fase-5 filter:
   Kleur van de buis: Gele buis. Sluit de GELE buis aan op het T-stuk van het fase-5 filter.
   Type fitting: Snelkoppelingsfitting Zie Afb. 1. Duw de gele buis eenvoudig in het T-stuk van het 5e-fase filter. Er zijn geen inzetstukken, hulzen of moeren nodig om de verbinding vast te zetten. Hier is geen Teflon tape nodig.
   (Opmerking: Als het apparaat wordt geleverd met een UV-lamp, sluit u de gele buis aan op het T-stuk op de UV-lamp, aangezien het fase 5 filter geen T-stuk heeft).
7. Punt Y ingangs- en uitgangsaansluiting van de tank:

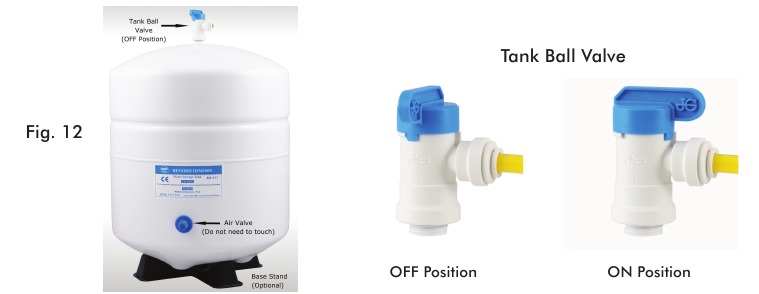

   Bereid de tank voor: Zie Afb. 12. Breng 6-8 wikkelingen Teflon tape aan op de schroefdraad uitgang stift van de tank bovenop de tank (verwijder de rubberen dop indien aanwezig). Schroef de tankklep op de uitgangsstift.
   Kleur van de buis: Gele buis. Sluit de GELE buis van het fase-5 T-stuk aan op de klep van de tank.
   Type fitting: Snelkoppelingsfitting op de kogelkraan. Duw de gele buis eenvoudig in de kleppoort.
   Luchtdruk: De tank van 4 gallon wordt voorgeladen op 5 psi, de tank van 14 gallon op 7 psi.

Standaard 4-gallon tankdiagram:

Optie: IJsblokjesmachine aansluiting
Als u productwater van de RO wilt aansluiten op uw ijsblokjesmachine, hebt u het volgende nodig:

• Eén T-stuk, bij voorkeur de snelkoppelingsfitting
• Extra ¼ " buis die lang genoeg is om van het RO-systeem naar uw ijsblokjesmachine te gaan
• Optioneel: Eén afsluitklep, bij voorkeur het snelkoppelingstype.

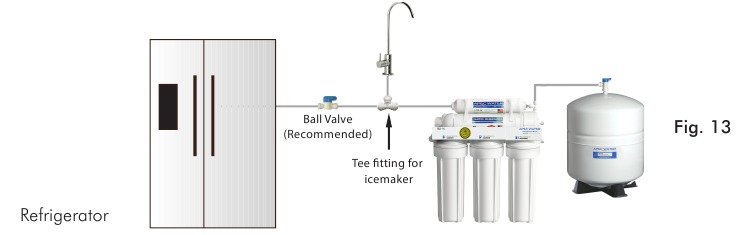

Zie Afb. 13. Voordat u de productwaterleiding van punt Z naar H aansluit, voegt u een T-stuk toe in de buurt van punt H om productwater naar zowel de ijsblokjesmachine als de kraan te leiden. Het is het beste om de leiding naar de ijsblokjesmachine te openen nadat de eerste tank is weggegooid en de 2e tank volledig is gevuld.

RO alleen gebruiken voor de ijsblokjesmachine:
Als u wilt dat de RO alleen uw ijsblokjesmachine (koelkast) voedt, moet u de RO-kraan nog steeds als een 2e uitlaat aansluiten. Hierdoor kunt u de tank aftappen en nieuwe filters door de kraan spoelen in plaats van door uw ijsblokjesmachineleiding. U kunt de kraan aan het systeem hangen en niet monteren.

Optie: Meerdere uitgangen - Afsluitklep toevoegen:
Als uw RO verschillende uitgangspunten voedt (ijsblokjesmachine, koelkast, badkamer), moet u een afsluitklep toevoegen aan elke uitgangslijn (behalve de RO-taplijn). Op deze manier kunt u, als u ooit een probleem in het systeem moet diagnosticeren, deze lijnen gemakkelijk afsluiten om de waterstroom te isoleren voor een nauwkeurige probleemoplossing.

7. Systeem opstarten
   1. Schakel de toevoerwater in: Zet langzaam uw koudwatertoevoer aan. Draai de naaldklep open (draai tegen de klok in) om het ruwe water het systeem te laten binnenkomen. Controleer op lekken!
   2. Draai de tankklep open: Draai de kogelklep van de tank open om water in de tank te laten stromen. De klep van de tank staat "Aan" wanneer de klephendel parallel (in dezelfde richting) loopt met de uitlaat van de klep (zie Afb. 12). Controleer op lekken!
   3. Wacht tot de tank vol is: Laat de tank vullen voor gebruik. Het duurt normaal gesproken 2-3 uur voordat de tank vol is. Wanneer de tank vol is, schakelt de RO automatisch uit.
   4. Tank legen:Gebruik de eerste tank met water niet! Tap het af om het systeem en nieuwe filters te spoelen. Til de kraanhendel omhoog in een vergrendelde positie om de tank te legen. Laat de tank weer vollopen en het zuivere water is klaar voor gebruik.
   5. Ruim de ruimte op: Laat het systeem draaien terwijl u gereedschap en werkplek opruimt.
   6. Controleer op lekken! Zorg ervoor dat er geen lekkage is bij verbindingen, fittingen, kleppen en buisaansluitingen.

Gefeliciteerd! U hebt het Reverse Osmosis systeem met succes geïnstalleerd!
