Zodiac MX6, MX8, WC215 Handleiding

Inleiding

Gefeliciteerd met de aankoop van uw nieuwe automatische zwembadreiniger Zodiac MX6/MX8. Uw Zodiac MX6/MX8 is ontworpen en vervaardigd voor eenvoudige installatie en jarenlang probleemloos gebruik. Voordat u de reiniger installeert, neemt u even de tijd om vertrouwd te raken met de onderdelen en om de items te bekijken die vermeld staan onder Belangrijke informatie.

Zoals de meeste mechanische apparaten, vereist de Zodiac MX6/MX8 periodieke aanpassingen, routineonderhoud en de vervanging van bepaalde hardwerkende onderdelen. Laat de Zodiac MX6/MX8 af en toe controleren door uw plaatselijke Zodiac-dealer of servicecentrum.

Sta altijd op originele Zodiac^®-vervangingsonderdelen. Niet-Zodiac-onderdelen zijn niet volgens onze specificaties gemaakt. Ze kunnen een nadelig effect hebben op de werking van uw Zodiac MX6/MX8 of deze zelfs beschadigen.

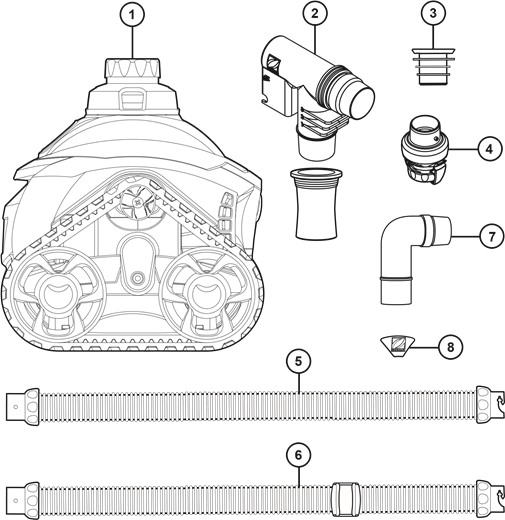

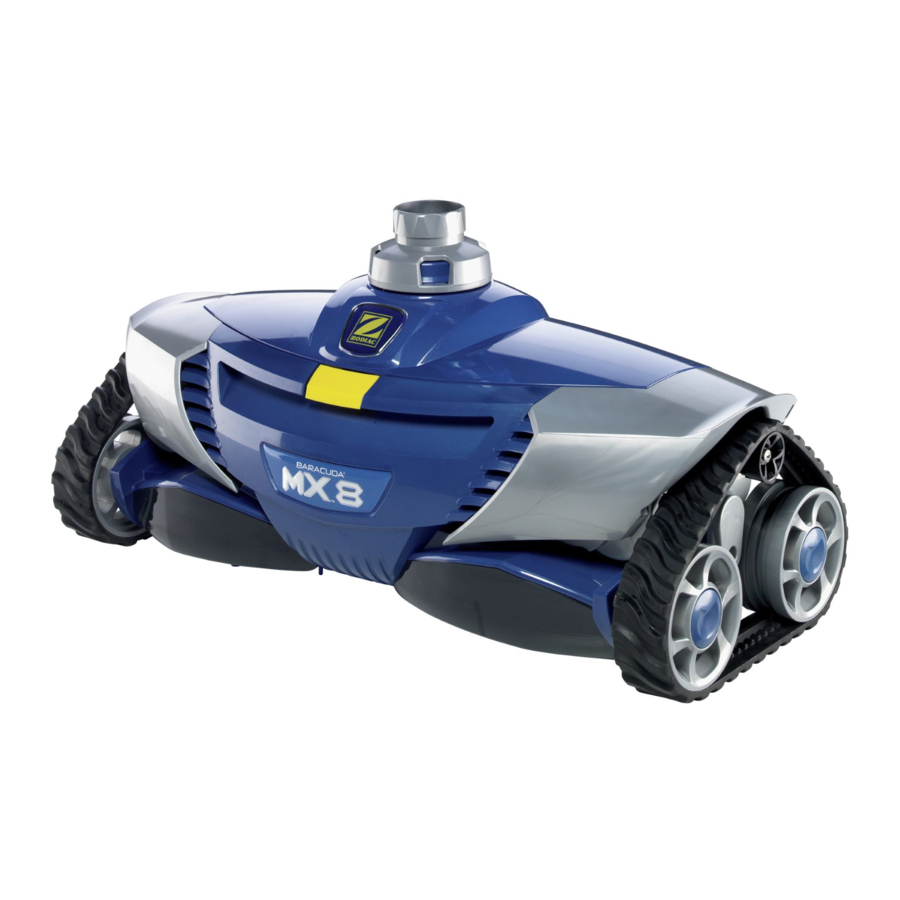

Volledige reiniger Zodiac MX6/MX8

1. MX6/MX8 reinigerbody (1)
2. AD-doorstroomventiel & connector (1)
3. Universele skimmermanchet (1)
4. Doorstroomregelventiel (1)
5. Twist-Lock slanggedeelte MX8 (11) MX6 (9)
6. Aanvoerslang met drijver (1)
7. 90 graden bocht (1)
8. Gele wielchip

Installatie

Voordat u begint

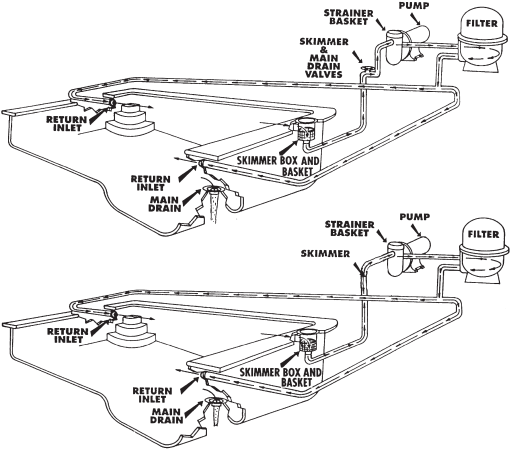

Voor de beste prestaties van de Zodiac-zwembadreiniger moet u de volgende stappen van de installatie volgen.

1. Volg de instructies van de fabrikant, reinig het filter en leeg de skimmer en de pompmand.
2. Als uw hoofdafvoer is aangesloten op de skimmerbox, blokkeer dan de toegang.
3. Zuig het zwembad handmatig schoon.
4. Zorg ervoor dat het circulatiesysteem werkt met een maximale waterstroom, anders moet u het opnieuw aanpassen wanneer u de filtermanden reinigt.
5. Pas de waterstroom aan vanuit alle retourinlaten: -
   1. Naar beneden en naar elkaar toe OF
   2. Naar beneden en naar het midden van het zwembad.

Als de richtingsfittingen van de retourinlaat niet ver genoeg naar beneden kunnen worden gericht om te voorkomen dat de waterstroom de natuurlijke beweging van de Zodiac-slang beïnvloedt, moet u Zodiac-retourlijnafleiders installeren. Deze zijn verkrijgbaar bij uw plaatselijke Zodiac-dealer.

AD-doorstroomventiel

Het AD-doorstroomventiel regelt de doorstroom door de zwembadreiniger naar de pomp. Naarmate het filter vuil verzamelt, zal de klep automatisch de juiste doorstroom handhaven.

De installatie van het AD-doorstroomventiel is afhankelijk van het type skimmerbox en Vac-plaat dat u heeft. Het wordt rechtstreeks van de bovenkant van de Vac-plaat of van de onderkant van de Vac-plaat geïnstalleerd.

Zie de 4 verschillende gevallen hieronder.

1e geval: met Waterco-skimmerbox/-Vac-plaat
Schroef de AD-doorstroomventielconnector in de bovenkant van de Vac-plaat.

2e geval: met Poolrite-skimmerbox/-Vac-plaat
Schroef de AD-doorstroomventielconnector in de onderkant van de Vac-plaat.

3e geval: met snelheidsregelaar/Skimtrol Vac-plaat
Sluit eenvoudig de 90 graden bocht aan op de bovenkant van de Vac-plaat.

4e geval: met elk ander type skimmerbox en Vac-plaat

Plaats eenvoudig het AD-doorstroomventiel rechtstreeks in de universele skimmermanchet, die vervolgens in de bovenkant van de Vac-plaat past.

Opmerking:
Het AD-doorstroomventiel heeft drie instellingen: Hoog (3), Gemiddeld (2) en Laag (1). Om de maximale efficiëntie van de zwembadreiniging te leveren, is het AD-doorstroomventiel in de fabriek ingesteld op 2. U moet het AD-doorstroomventiel aanpassen wanneer en indien er een probleem optreedt.

Monteer de slanggedeelten

Om ernstig letsel te voorkomen, zet u de zwembadpomp uit voordat u verder gaat met deze stap.

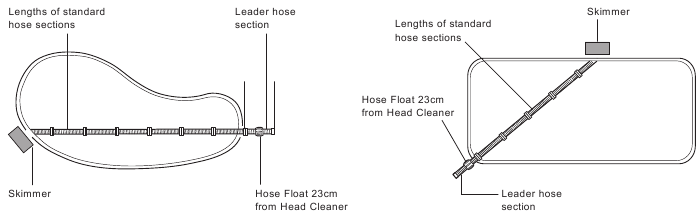

Begin met het aansluiten van een van de standaard slangen op de Vac-plaat van de skimmerbox. Ga vervolgens door met het toevoegen van lengtes standaard slanggedeelten totdat u het verste punt van het zwembad bereikt, tegenover de skimmerbox.
Voeg DAN het aanvoerslanggedeelte toe.

Zie onderstaande voorbeelden.

Reinigingskop aansluiten op het doorstroomregelventiel

1. Verwijder de oranje sticker van de aanvoerslang

2. Bevestig het doorstroomregelventiel aan de aanvoerslang en sluit de MX6/MX8-reinigingskop aan op het doorstroomregelventiel.


Opnieuw aansluiten op de skimmerbox

1. Koppel de slang tijdelijk los van de skimmer, zet de zwembadfilterpomp aan
2. Vul de slang met water, zet de zwembadfilterpomp uit, sluit de slang opnieuw aan op de skimmerbox en zet de zwembadfilterpomp weer aan.

Controleer de doorstroom van de reiniger

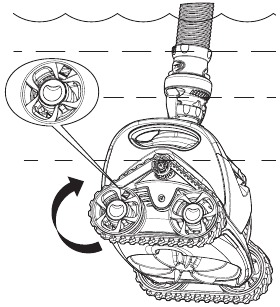

Let op de gele wielmarkering, gebruik een stopwatch om de tijd van tien (10) wielrotaties te meten

MX6/MX8:
Kijk tot de wielen van richting veranderen en begin dan met timen. Als de wielen tijdens het timen omkeren, moet u opnieuw beginnen.

Pas de doorstroom indien nodig aan met behulp van het AD-doorstroomventiel

Het AD-doorstroomventiel heeft drie instellingen:
(1) Laag, (2) Gemiddeld en (3) Hoog.
Het ventiel wordt geleverd met een fabrieksinstelling van (2).

+ Pas het AD-doorstroomventiel aan op instelling (3) om de doorstroom te verhogen.
– Pas het AD-doorstroomventiel aan op instelling (1) om de doorstroom te verlagen.

Verzorging en onderhoud

De Zodiac MX6/MX8 schakelt aan/uit met de zwembadfiltratiepomp, stofzuigt en reinigt alle oppervlakken willekeurig in het hele zwembad. Het klimvermogen van de reiniger is afhankelijk van de vorm van het zwembad en de beschikbare waterstroom. Als Zodiac MX6/MX8 uw wanden niet beklimt, zorg er dan voor dat de doorstroom correct is door de zwembadpuls te gebruiken. Zorg er ook voor dat het oppervlak van het zwembad niet bedekt is met algen, omdat dit gladde oppervlak de grip van de reiniger beïnvloedt.

Tijdens elke dekkingscyclus beweegt de reiniger zowel vooruit als achteruit en draait hij naar rechts en links. De krachtige schrobbers onder de reiniger creëren neerwaartse kracht voor het klimmen en stabiliteit en leiden vuil naar de reinigingsmond.

De reiniger uit uw zwembad verwijderen

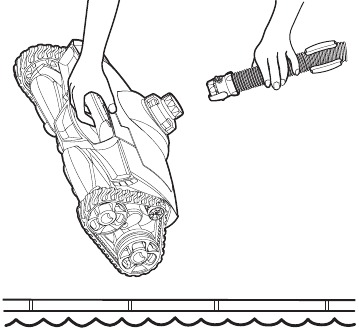

Het is het belangrijkste om de kop van de reiniger los te koppelen van het aanvoerslanggedeelte wanneer u de Zodiac-reiniger uit het zwembad haalt.

Het zwembadfilter terugspoelen

Koppel de Zodiac MX6/MX8 altijd los van de zwembadwand voordat u het zwembadfilter reinigt of terugspoelt. Laat na het reinigen of terugspoelen het filtratiesysteem minstens drie (3) minuten draaien om de aanzuigleidingen door te spoelen voordat u de reiniger weer aansluit.

Chemicaliën aan het zwembad toevoegen

Verwijder de reiniger minstens vier (4) uur uit het zwembad wanneer u chemicaliën toevoegt.

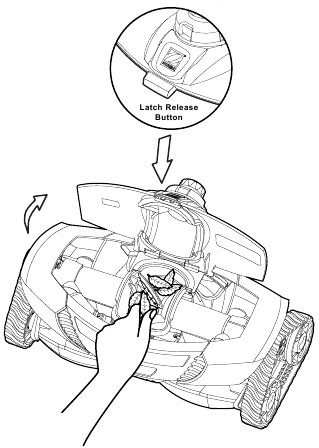

Verwijder vuil uit de motor

1. Druk op de ontgrendelingsknop van de vergrendeling aan de bovenkant van de reiniger.
2. Draai de bovenste dekselconstructie naar achteren totdat deze in een opwaartse positie klikt.
3. Kijk in de motor en verwijder aanwezig vuil.
4. Duw indien nodig de motorpeddels langzaam naar voren en/of naar achteren om vastzittend vuil naar een toegankelijke positie te verplaatsen en verwijder het vervolgens. Zorg er bij het verplaatsen van de motorpeddels voor dat de rupsbanden van de reiniger vrij kunnen bewegen, omdat ze draaien wanneer de motorpeddels draaien.
5. Sluit de bovenkant van de motor en zorg ervoor dat de vergrendeling op zijn plaats klikt.

Verwijderen van de inlaathalsadapter (alleen MX8)

Als u te maken heeft met hoge niveaus van groter vuil dat de keel van de reiniger verstopt, verwijdert u eenvoudig de inlaathalsadapter om de grootte van de keelinlaat van de Zodiac MX8 te vergroten, waardoor groter vuil door de reiniger kan worden opgenomen.

1. Pak de adapter vast zoals afgebeeld en steek uw vinger in het adaptergat.

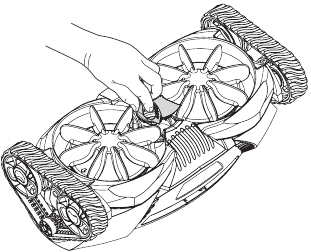

   Afbeelding 1: Verwijdering van de inlaathalsadapter

2. Verwijder door eerst de achterrand omhoog te tillen.
3. Om opnieuw te installeren, klikt u eerst op de voorrand en duwt u vervolgens de achterkant op zijn plaats.

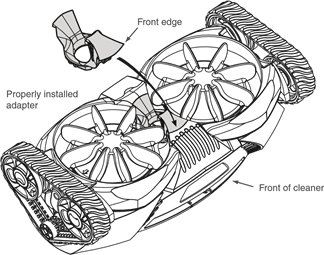

   Afbeelding 2: Installatie van de inlaathalsadapter

Probleemoplossing

Als u een probleem ondervindt met uw Zodiac MX6/MX8, volgt u de onderstaande stappen voor probleemoplossing om de prestaties te herstellen. Neem voor verdere assistentie contact op met de technische ondersteuningsafdeling van Zodiac^® op 1800 688 552. Houd uw serienummer en aankoopdatum bij de hand wanneer u belt.

Belangrijke informatie

Opmerking voor zwembaden met vinylbekleding: Voordat u uw zwembadreiniger installeert, onderzoekt u de binnenkant van uw zwembad zorgvuldig. Als de vinylbekleding broos is of stenen, rimpels, wortels of metaalcorrosie heeft in contact met de onderkant van de bekleding, of schade heeft aan het basismateriaal of de ondersteunende wanden, installeer de reiniger dan niet voordat een gekwalificeerde professional de nodige reparaties of vervanging van de bekleding heeft uitgevoerd.
Zodiac Group Australia Pty Ltd (Zodiac) is niet verantwoordelijk voor schade aan de bekleding veroorzaakt door een reiniger die defect is, patroonverwijdering van een vinylbekleding of een reiniger die wordt gebruikt in een zwembad met een verouderde of verslechterde bekleding.

• Reinig de skimmermand, de pompmand en het zwembadfilter voordat u de reiniger installeert en daarna regelmatig.
• Koppel de reiniger altijd los van de zwembadwand of de skimmer voordat u het zwembadfilter reinigt of terugspoelt. Laat na het reinigen of terugspoelen het filtratiesysteem minstens vijf (5) minuten draaien voordat u de reiniger weer aansluit.
• Verwijder de reiniger uit het zwembad voor chemische of shockbehandelingen. Wacht minimaal vier (4) uur na superchlorering voordat u de reiniger opnieuw installeert.

Lees de handleiding volledig voordat u de reiniger gebruikt.

Verwijder de reiniger voordat u het zwembad betreedt.

Gebruik de reiniger niet buiten het zwembad.

Laat kinderen niet met de reiniger spelen.

Voor klantenservice of ondersteuning: 1800 688 552

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
