BESCHRIJVING

Inhoud van de verpakking

• C214
• H85: schokdemper
• W214: schuimwindscherm
• Hoogwaardige draagkoffer voor microfoon en standaardaccessoires

Stereo-sets

• 2 x C214
• 2 x SA60: standaardadapter
• 2 x H85: schokdemper
• Hoogwaardige draagkoffer voor microfoon en standaardaccessoires

Controleer of de verpakking alle bovenstaande onderdelen bevat. Als er iets ontbreekt, neem dan contact op met uw AKG-dealer.

Optionele accessoires

Optionele accessoires zijn te vinden op www.akg.com. Uw dealer adviseert u graag.

Korte beschrijving

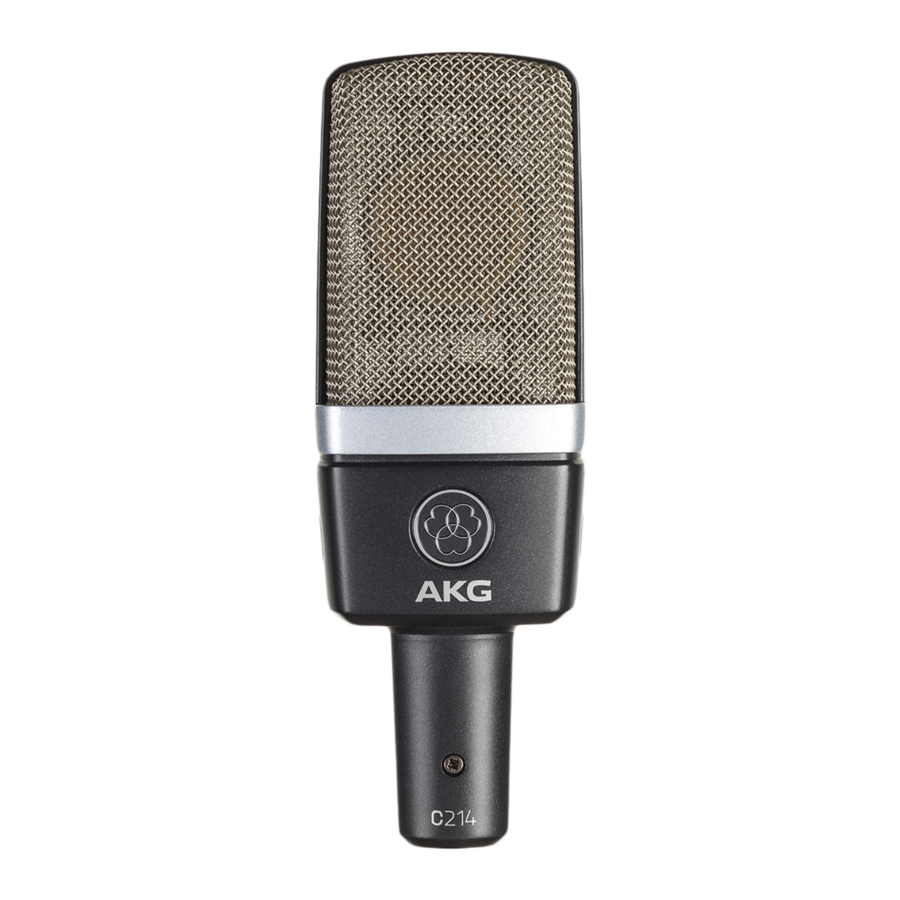

Deze condensatormicrofoon met groot diafragma is ontworpen op basis van feedback van geluidstechnici die de microfoons C12, C12 A, C414 EB, C414 B-ULS, C414 B-TL II en C414 XLII al jaren in opnamestudio's over de hele wereld gebruiken.

Door gebruik te maken van met de hand geselecteerde, ultramoderne, betrouwbare componenten en geavanceerde productieprocessen, voldoet de C214 aan de hoogste professionele normen en is hij bestand tegen zware behandeling in de opnamestudio gedurende vele jaren.

De elektronische circuits van de microfoon zijn opnieuw ontworpen om een maximaal dynamisch bereik en een vlakke frequentierespons te bereiken. Een laag zelf-ruisniveau en een hoge headroom zorgen voor een dynamisch bereik van 143 dB (A-gewogen).

Het transducer-element maakt gebruik van geavanceerde backplate-technologie en een membraan dat slechts aan één kant met goud is gesputterd om lokale kortsluiting naar de achterste elektrode te voorkomen, zelfs bij extreem hoge geluidsdrukniveaus.

De volledig metalen behuizing zorgt voor een efficiënte onderdrukking van RF-interferentie, zodat u de microfoon in de buurt van zenderstations kunt gebruiken, samen met draadloze microfoons of andere communicatieapparatuur.

Bedieningselementen

De C214 is voorzien van keuzeschakelaars voor de pre-attenuatie pad en het bas-cut filter.

Preattenuation Pad

Afbeelding 1: Preattenuation Pad

Met de keuzeschakelaar aan de linkerkant van de microfoon kunt u de headroom van de microfoon met 20 dB verhogen voor vervormingsvrije opnames van zeer luide geluidsbronnen of dicht bij geluidsbronnen.

De pre-attenuatie pad voorkomt dat het uitgangsniveau van de microfoon, met name bij lage frequenties, de ingang van de mixer overbelast.

Bass Cut Filter

Afbeelding 2: Bass Cut Filter

Gegrom of windgeruis kan vervorming veroorzaken bij zeer lage frequenties. Het schakelbare bas-cut filter van de microfoon vermindert deze lage-tonenvervorming.

Het filter treedt in werking onder 160 Hz en filtert 6 dB/octaaf. De bas-cut minimaliseert ook het proximity-effect dat kan ontstaan bij close-miking toepassingen (minder dan 15 cm).

Stereo-paren

Realistische stereo-opnamen vereisen microfoons met uitstekende prestaties en een uitstekende kwaliteit. Ze vereisen ook consistente prestaties en nauwkeurige lokalisatie over het gehele frequentiebereik van het microfoonpaar.

Daarom wordt elk in de fabriek afgestemd 0214-paar gemaakt van duizenden afzonderlijke microfoons die zijn geselecteerd door AKG's geavanceerde, computergestuurde afstemmingsmethode.

De C214 afgestemde stereoparen bieden dus de hoogst mogelijke correlatie over het gehele frequentiebereik van de microfoons en een vrijwel identieke gevoeligheid voor verbluffende, driedimensionale opnamen.

VOEDING

De 0214 biedt een laag zelf-ruisniveau (slechts 13 dB(A)) en toch een hoge headroom. De microfoon vereist een fantoomvoeding die 12 tot 52 V levert volgens IEC 61938.

Risico op schade
Sluit de microfoon niet aan op een andere voeding dan een fantoomvoeding (ingang met fantoomvoeding of externe IEC 61938 standaard fantoomvoeding) met een zwevende connector, met behulp van een gebalanceerde kabel met studio-grade connectoren volgens IEC 268-12. Dit is de enige manier om een veilige en betrouwbare werking te garanderen.

DE MICROFOON GEBRUIKEN

Inleiding

Naast een hoge headroom, minimale vervorming, evenals een temperatuur- en vochtbestendige constructie, is de microfoon geschikt voor een uniek breed scala aan toepassingen.

De C214 heeft een vloeiende frequentierespons die vergelijkbaar is met het typische geluid van AKG-microfoons met groot diafragma.

U kunt de C214 gebruiken voor de meeste muziekinstrumenten in de studio en op het podium. Met zijn cardioïde polaire patroon levert de microfoon uitstekende resultaten in een groot aantal opnamesituaties, met name bij close-miking.

Bas-cut filter

Het selecteerbare bas-cut filter annuleert effectief ongewenste ruis, zoals ventilatorgeluid van airconditioningsystemen of lage-frequentieruis als gevolg van vloertrillingen, hanteringsruis, enz. zonder het geluid van de opgenomen stem of het instrument op de band te beïnvloeden.

Preattenuation Pad

Met de selecteerbare 20 dB-preattenuation pad kunt u de headroom van de microfoon verhogen van 136 naar 156 dB SPL. Denk eraan om te controleren of de apparatuur die op de microfoon is aangesloten (microfoonvoorversterker, mixing console-ingang, recorder-ingang) het maximale uitgangsniveau van de microfoon aankan zonder vervorming te veroorzaken.

Standaardmontage

De meegeleverde H85 schokdemper heeft een standaard 3/8" schroefdraadinzet, zodat u de microfoon op bijna elke commerciële standaard of ophanging met een 3/8" schroefdraad kunt monteren.

Om de schokdemper op een standaard met een 5/8" schroefdraad te bevestigen, verwijdert u de schroefdraadinzet en schroeft u de schokdemper rechtstreeks op de standaard.

Om de schokdemper van de microfoon te verwijderen, draait u het bajonetslot aan de onderkant van de schokdemper tegen de klok in tot het punt waarop de schokdemper ontgrendelt.

Tips voor de plaatsing van de microfoon

We raden de 0214 aan voor de volgende toepassingen:

●● Sterk aanbevolen
● Aanbevolen

Als inleiding tot de "wetenschap van het maken van goede opnamen", beschrijven de volgende secties enkele beproefde mikingtechnieken.

Lead Vocals

Afbeelding 3: Solo vocalist

Werkafstand: 15 tot 30 cm

Bas-cut: AAN

Voor het beste resultaat dient u een popfilter te gebruiken, bijvoorbeeld de PF80 van AKG. Als er geen popfilter beschikbaar is, gebruik dan in ieder geval het meegeleverde W214 windscherm.

Om de talenten een betere controle over hun eigen stem te geven, raden we aan om de audiotrack van de talenten toe te voegen aan hun hoofdtelefoonmonitorsignaal.

Koor/Backing Vocals

Afbeelding 4: Backing vocalisten delen één microfoon

Om een groot koor te microfoneren, raden we aan om een paar microfoons te gebruiken, plus één spotmicrofoon voor de sopraan-, alt-, tenor- en baspartijen.

In ruimtes met een perfecte akoestiek is het gebruik van slechts een paar microfoons van hoge kwaliteit een beproefde manier om fantastisch klinkende opnamen te krijgen.

Backing vocals/techniek 1:
Als er voldoende tracks beschikbaar zijn, raden we aan om elke stem afzonderlijk te overdubben. (Zie Lead Vocals).

Backing vocals/techniek 2:
Als er slechts één of twee tracks beschikbaar zijn voor backing vocals, gebruik dan één microfoon voor maximaal twee of drie vocalisten.
Plaats de vocalisten in een halve cirkel voor de microfoon.

Viool, Altviool

Afbeelding 5: Viool

Solo viool:
Richt de microfoon op de f-gaten vanaf een hoogte van 1,8 tot 2,5 m boven de vloer.

Grote strijkerssecties:
Gebruik een combinatie van een paar microfoons in een XY-, ORTF- of andere stereo-configuratie en close-in spotmicrofoons.

Altviool:
Richt de microfoon op de f-gaten vanaf een hoogte van 2,2 tot 3 m boven de vloer.

Contrabas/CelIo

Afbeelding 6: Contrabas

Contrabas:
Lijn de microfoon uit met een van de f-gaten vanaf een afstand van ongeveer 40 cm. Als u de contrabas samen met een ensemble moet opnemen, plaatst u de microfoon dichter bij het instrument om te voorkomen dat er geluid van andere instrumenten in de microfoon terechtkomt.

Cello/techniek 1:
Raadpleeg "Contrabas" hierboven.

Cello/techniek 2:
Gebruik een close-in microfoon zoals in techniek 1 hierboven plus een microfoon op afstand. Stel het niveau van de close-in microfoon ongeveer 20 dB lager in dan het niveau van de microfoon op afstand.

Akoestische Gitaar

Afbeelding 7: Een akoestische gitaar microfoneren met een enkele C214

Plaats de microfoon op 0,5 tot 1 m afstand van de gitaar en richt hem schuin op een punt tussen het klankgat en de hals.

Het gebruik van twee microfoons geeft u nog meer controle over het geluid.

Richt een C214 op het klankgat vanaf een afstand van 30 tot 60 cm.

Plaats een microfoon met een klein diafragma (bijv. een C451 B) op 0,5 tot 1 m afstand van de gitaar en lijn deze uit met een punt tussen het klankgat en de hals.

Fluit

Afbeelding 8: De fluit microfoneren met een enkele microfoon

We raden aan om twee microfoons te gebruiken.
Richt microfoon 1 op de mond van de speler in een hoek van bovenaf (weinig ademgeluid), en microfoon 2 op het instrument vanaf de zijkant.

Als u liever één microfoon gebruikt, plaats de microfoon dan als mic 1 hierboven op een afstand van ongeveer 2 tot 2,5 m boven de vloer.

Klarinet

Afbeelding 9: Klarinet

Richt de microfoon op de laagste klep. Om klepgeluid te minimaliseren, plaatst u de microfoon iets aan de zijkant van het instrument.

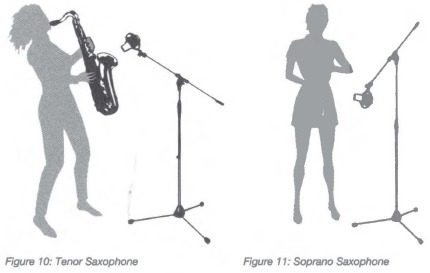

Tenorsaxofoon / Sopraansaxofoon

Richt de microfoon op het midden van het instrument vanaf een afstand van ongeveer 50 cm tot 1 m.

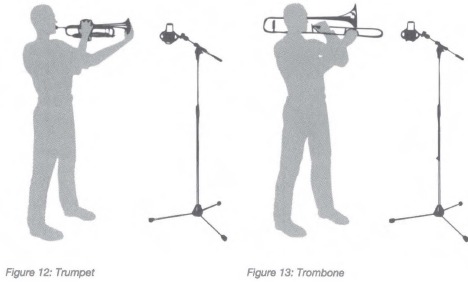

Trompet/Trombone

Plaats de microfoon ongeveer 30 cm voor het instrument, iets buiten de as van de beker. Schakel een van de pre-attenuatie pads in. Het gebruik van het meegeleverde windscherm helpt om blaasgeluid te verminderen.

Vleugels en rechte piano's

Afbeelding 14: Vleugel

Vleugel:
Richt een enkele C214 of een XY- of ORTF-paar C214's op de middelste snaren vanaf een hoogte van 1,5 tot 2 m.

Voor een rock/pop-geluid plaatst u twee C214's ongeveer 20 tot 40 cm boven de snaren. Lijn mic 1 uit met de hoge snaren en mic 2 met de lage snaren, beide op een punt ongeveer 15 cm achter de dempers.

Afbeelding 15: Rechte piano

Gebruik dezelfde techniek als voor de vleugel. Open het deksel en laat de microfoons "in het instrument kijken" van bovenaf.

Elektrische Gitaar/Bas

Afbeelding 16: Elektrische gitaar

Elektrische gitaar:
Plaats de microfoon 8 tot 15 cm voor de luidspreker en richt hem op een punt buiten het midden van het luidsprekermembraan. Gebruik de bas-cut en een pre-attenuatie pad. U kunt een extra microfoon op afstand gebruiken.

Elektrische bas:
Gebruik dezelfde techniek als voor de elektrische gitaar. U kunt een DI-box gebruiken om het directe signaal van de lijningang op de basversterker toe te voegen aan het microfoonsignaal.

Drums

Afbeelding 17: Drums

Overhead-miking:
Plaats twee C214's in een AB- of XY-configuratie ongeveer 80 tot 120 cm boven het hoofd van de drummer. Deze techniek vangt de hele set op en levert een zeer natuurlijk geluid. Gebruik weinig of geen EQ!

Hangende en vloertoms:
Gebruik één microfoon voor elke tom of voor elke twee toms en lijn de microfoon uit met de rand van het bovenste vel op een afstand van 5 tot 10 cm.

Om lekken van andere instrumenten te verminderen, verzwakt u het HF-bereik boven 10 kHz met behulp van de kanaal-EQ('s).

Kick drum:
Zorg ervoor dat u de pre-attenuatie pad inschakelt (-20 dB), omdat de kick drum extreem hoge geluidsdrukniveaus kan produceren.

Plaats de microfoon direct in de ketel.

Voor een droog "klik"-achtig geluid met veel attack plaatst u de microfoon in de buurt van het vel, in een hoek van 45 graden.

Voor een vetter geluid plaatst u de microfoon dichter bij het voorste vel of buiten de ketel, tot 15 cm van de opening in het voorste vel.

REINIGING

Microfoon

Gebruik een zachte doek die is bevochtigd met water om het oppervlak van de microfoonbehuizing te reinigen.

Windscherm

Was het schuimwindscherm in een sopje. Gebruik het windscherm niet voordat het volledig is gedroogd.

TECHNISCHE GEGEVENS

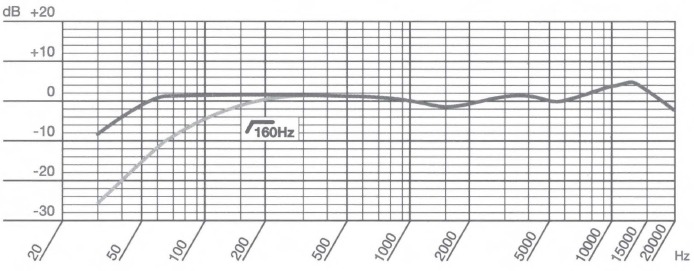

Frequentierespons C214

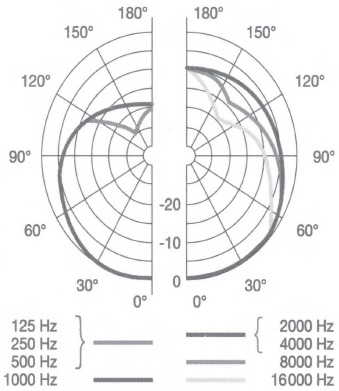

Polair Diagram C214

VEILIGHEID

Risico op schade
Zorg ervoor dat het apparaat waarop uw microfoon wordt aangesloten, voldoet aan de veiligheidsvoorschriften die in uw land van kracht zijn en is uitgerust met een aardgeleider.
