Panasonic MC-UG471 Handleiding

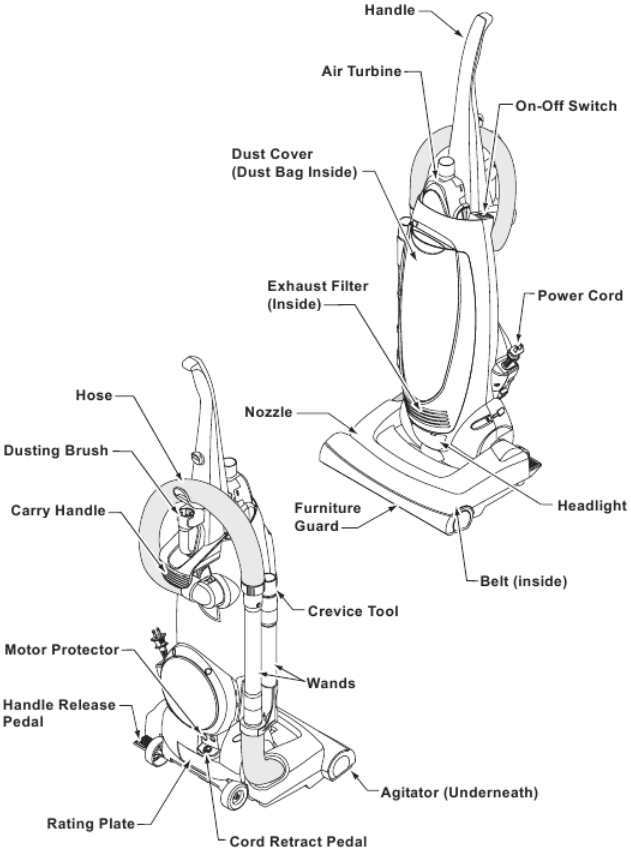

ONDERDELEN IDENTIFICATIE

FUNCTIEOVERZICHT

MONTAGE

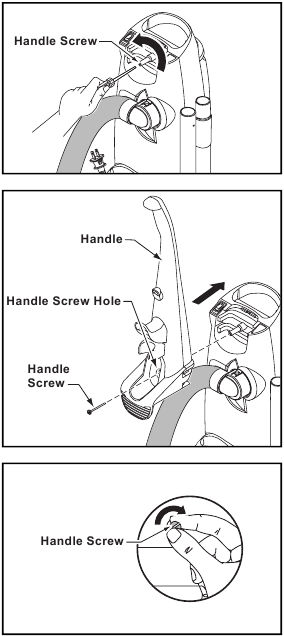

Handgreep bevestigen

• Sluit de stekker NIET aan voordat de montage is voltooid.
• Verwijder de handgreepschroef.
• Schuif de handgreep in de opening aan de bovenkant van de stofzuiger.
• Plaats de handgreepschroef zodat deze door de handgreep en in de stofzuiger gaat.
• Begin de handgreepschroef met uw vingers aan te draaien. Het kan nodig zijn om de handgreep iets aan te passen.
• Draai de handgreepschroef vast met een schroevendraaier.
• Draai de schroef NIET te vast. Als u de schroef te vast aandraait, kan het schroefgat beschadigen.
• Gebruik de stofzuiger NIET zonder dat de handgreepschroef op zijn plaats zit.

SLANG

• Lus de slang over de handgreep en lijn de "J"-sleuven in de slang uit met de lipjes op de verlengingsbuis.
• Duw de slang op de buis en draai om hem op zijn plaats te vergrendelen.

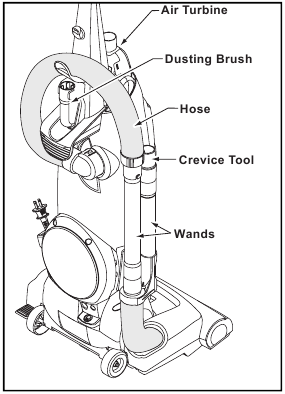

HULPMIDDELEN OPBERGEN

AFSTOFBORSTEL

• Plaats de afstofborstel in de achterkant van de handgreep in de opberglocaties zoals afgebeeld.

LUCHTTURBINE

• Plaats de luchtturbine in het opbergvak.
• Duw de luchtturbine naar beneden totdat deze vastklikt
• Om te verwijderen, trekt u de luchtturbine uit de opberglocatie
• Raadpleeg de afzonderlijke gebruikershandleiding voor de bediening van de luchtturbine.

FUNCTIES

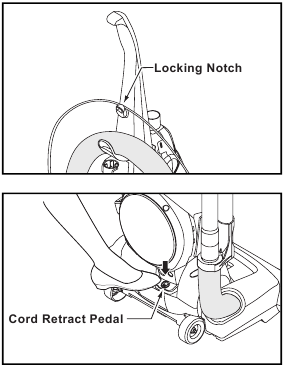

Snoerhaspel

• Trek het snoer uit de snoerhaspel tot het einde is bereikt.
• Gebruik de stofzuiger niet zonder dat het snoer helemaal is uitgetrokken.
• Duw het netsnoer in twee (2) snoerclips aan de achterkant van de handgreep.
• Steek het gepolariseerde netsnoer in een 120V-stopcontact in de buurt van de vloer.
• Houd de stekkerkop vast tijdens het oprollen van het snoer om letsel of schade te voorkomen.
• Duw het pedaal voor het intrekken van het snoer omlaag om het op te rollen.

Automatisch zelfinstellend mondstuk

• Het mondstuk van uw Panasonic stofzuiger past zich automatisch aan elke poolhoogte van het tapijt aan.
• Dankzij deze functie kan het mondstuk gelijkmatig over tapijtoppervlakken zweven.
• Er zijn geen handmatige aanpassingen vereist.

Motorbeschermer

• De motorbeschermer gaat automatisch open om koellucht naar de motor te voeren wanneer er een verstopping optreedt of wanneer de stofzak moet worden vervangen.
• De motorbeschermer kan opengaan bij gebruik van gereedschap.
• Als de motorbeschermer opengaat, maakt de stofzuiger een iets ander geluid.

Opmerking: blokkeer de motorbeschermer niet.

Thermische beveiliging

• Als een verstopping de normale luchtstroom naar de motor verhindert, schakelt de thermische beveiliging de motor automatisch uit, zodat de motor kan afkoelen om mogelijke schade aan de stofzuiger te voorkomen.
• Om het probleem te verhelpen, schakelt u de stofzuiger uit, trekt u de stekker uit het stopcontact, verwijdert u verstoppingen en/of reinigt/vervangt u filters.
• Vervang de volle zak indien nodig.
• Wacht ongeveer dertig (30) minuten, steek de stekker van de stofzuiger in het stopcontact en zet hem aan om te zien of de thermische beveiliging is gereset. De thermische beveiliging wordt niet gereset als de stofzuiger niet is uitgeschakeld, zelfs niet als de stofzuiger afkoelt.

Randreiniging

• De randreinigingsfunctie maakt een verbeterde reiniging van tapijten in de buurt van muren en meubels mogelijk.

DE STOFZUIGER BEDIENEN

Netsnoer

OPMERKING: Om het risico op elektrische schokken te verminderen, heeft deze stofzuiger een gepolariseerde stekker, waarbij het ene blad breder is dan het andere. Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. VERANDER DE STEKKER OP GEEN ENKELE MANIER. Gebruik alleen stopcontacten in de buurt van de vloer.

AAN-UIT-schakelaar

• Zorg ervoor dat de AAN-UIT-schakelaar op UIT staat.
• Steek het netsnoer in een 120V-stopcontact.
• De AAN-stand schakelt de stofzuiger in.
• De UIT-stand schakelt de stofzuiger uit.

Handgreephoogte instellen

• Stap op het handgreepontgrendelpedaal om de handgreeppositie te wijzigen.
• Verplaats de stofzuiger naar de rechtopstaande positie voor opslag en gebruik van gereedschap.
• Verplaats de stofzuiger naar de middelste positie voor normaal gebruik.
• Gebruik de lage positie voor het reinigen onder meubels.

Hulpmiddelen gebruiken

De agitator draait bij gebruik van gereedschap, wees voorzichtig om ervoor te zorgen dat niets in contact komt met de agitator.

• Verwijder de buis van de korte slang door te draaien en omhoog te trekken.
• De hulpmiddelen kunnen worden bevestigd aan de slang, buis(en) of spleetzuiger.
• Overschrijd uw bereik met de slang NIET, omdat hierdoor de stofzuiger kan kantelen.
• Om te voorkomen dat de stofzuiger kantelt, gebruikt u de slangringmontage bij het reinigen van gebieden onder de bovenste snoerhaak met de hulpmiddelen.

• De spleetzuiger kan worden gebruikt op de volgende items:
  • Meubilair
  • Kussens
  • Gordijnen
  • Trappen
  • Muren

• De combiborstel kan worden gebruikt op de volgende items:
  • Meubilair
  • Gordijnen
  • Trappen
  • Muren

• De luchtturbine kan worden gebruikt op de volgende items:
  • Meubilair
  • Trappen

Opmerking: Reinig de hulpmiddelen altijd voor gebruik.

ROUTINE ONDERHOUD VAN DE STOFZUIGER

Door de volgende taken uit te voeren, blijft uw nieuwe Panasonic-stofzuiger optimaal presteren en zijn deze hoge prestaties jarenlang verzekerd. Raadpleeg het gedeelte VOORDAT U SERVICE AANVRAAGT in deze handleiding voor aanbevelingen over het uitvoeren van enkele van deze taken om verschillende problemen die zich kunnen voordoen, op te lossen.

Stofzak vervangen

Gebruik de stofzuiger altijd met originele Panasonic Type U3 Standard- of U6 Electrostatic-stofzakken. Panasonic-stofzakken kunnen worden gekocht bij elke erkende Panasonic-dealer of worden besteld bij een servicebedrijf.

• Trek de stofkap naar buiten om de stofkap te verwijderen.

• Verwijder de stofzak door het kartonnen gedeelte vast te pakken en eruit te trekken.

• Spreid de nieuwe stofzak uit en pas op dat u de zak niet scheurt.

• Bevestig de nieuwe stofzak aan de zakhouder door het kartonnen gedeelte vast te houden en terug te duwen.

• Plaats het lipje aan het uiteinde van de stofkap terug in de groef op het stofcompartiment zodat de kap kan worden gesloten.

• Draai de stofkap omhoog in de gesloten positie en druk hem op zijn plaats zonder de stofzak af te knellen.


Secundair schuimfilter reinigen

• Het secundaire schuimfilter beschermt de motor.
• Controleer het filter bij het plaatsen van een nieuwe stofzak.
• Als het filter vuil is, trekt u het uit de onderkant van het stofcompartiment en maakt u het schoon door het in water te spoelen.
• Schuif het filter, wanneer het droog is, terug op zijn plaats.
• Zorg ervoor dat het filter volledig onder de plastic ribprojecties is geplaatst.

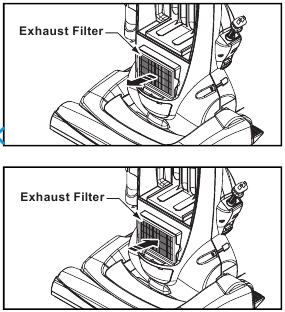

HEPA-uitlaatfilter vervangen

• Het HEPA-uitlaatfilter verwijdert vuil uit de gerecirculeerde lucht.
• Controleer het filter bij het plaatsen van een nieuwe stofzak.
• Verwijder, als het filter vuil is, de uitlaatfiltercartridge.
• Plaats een nieuwe uitlaatfiltercartridge. NIET MET WATER SCHOONMAKEN*.
• Plaats het filter in het frame en installeer het in de stofkap. Voor een goede werking moet de witte kant naar het rooster van de stofkap wijzen.

*Het filter kan niet worden gereinigd en moet minstens één keer per jaar worden vervangen.

Risico op elektrische schokken of persoonlijk letsel
Koppel de stroomtoevoer los voordat u de stofzuiger onderhoudt of reinigt. Als u dit niet doet, kan dit leiden tot een elektrische schok of persoonlijk letsel doordat de stofzuiger plotseling start.

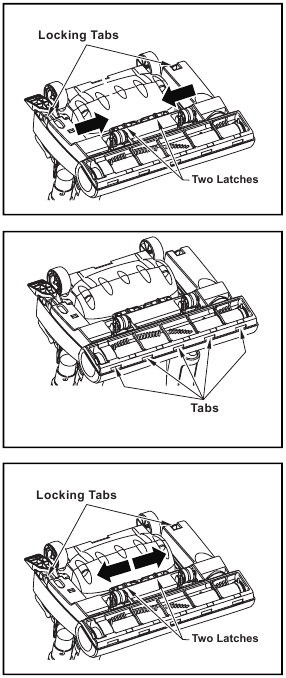

Onderplaat verwijderen en plaatsen

• Voordat u onderdelen gaat onderhouden, koppelt u de stofzuiger los van het stopcontact.
• Plaats altijd papier onder het mondstuk wanneer de onderplaat wordt verwijderd om de vloer te beschermen.
• Plaats de handgreep in de rechtopstaande positie en draai de stofzuiger om om de onderplaat bloot te leggen.
• Maak de onderplaat los door twee (2) vergrendelingen en twee (2) borglipjes naar binnen te drukken, zoals afgebeeld.
• Verwijder de onderplaat en verwijder alle resten die zich in het riemgedeelte bevinden.
• Plaats de onderplaat terug door het voorste uiteinde van de onderplaat in de sleuven aan de voorkant van de mondstukbehuizing te haken.
• Druk de onderplaat aan totdat de borglipjes op hun plaats klikken en duw vervolgens de twee (2) vergrendelingen naar buiten.

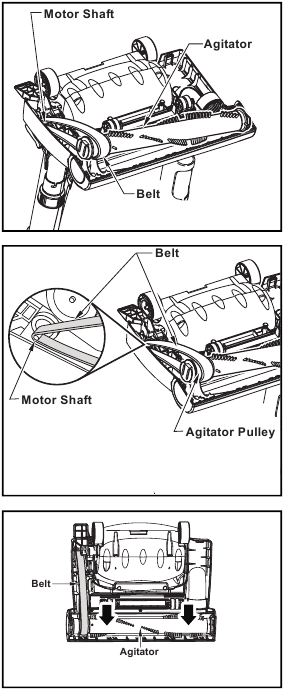

Riem vervangen

• Verwijder de onderplaat.
• Verwijder de agitator door deze voorzichtig op te tillen.
• Verwijder de versleten of gebroken riem.
• Lus de nieuwe riem (alleen Panasonic Type UB8) rond de motoras en de riempoelie; zie de afbeelding voor de juiste riemgeleiding.
• Plaats de agitator terug in de groeven van de mondstukbehuizing.
• Nadat u de agitator hebt teruggeplaatst, draait u deze met de hand om er zeker van te zijn dat de riem niet gedraaid of afgekneld is en dat alle draaiende onderdelen vrij kunnen draaien.
• Plaats de onderplaat terug.

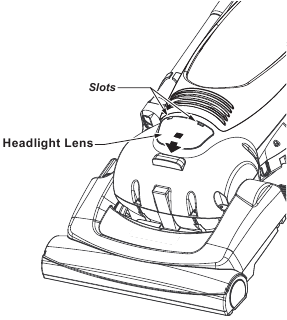

Koplamp vervangen

• Koppel het netsnoer los van het stopcontact. Laat de behuizing zakken om de stofzuiger plat te leggen.
• Wrik de lichtlens bij de sleuven los door een schroevendraaier in de sleuf te steken, de lens naar beneden te drukken en de schroevendraaiergreep naar de unit te draaien.
• Verwijder de lamp door deze recht naar buiten te trekken.
• Om de lamp te vervangen, plaatst u deze voorzichtig stevig in de sleuf. Plaats de lenskap terug.

  Gebruik geen lamp met een vermogen van meer dan 9 W (13 V). Bij langdurig gebruik kan de warmte van de lamp de omliggende plastic onderdelen oververhitten.
• Plaats de lenskap terug door het onderste lipje van de lens in de sleuf te steken en vervolgens druk uit te oefenen op de bovenste lipjes.
• Een "knappend" geluid geeft aan dat de lens goed op zijn plaats is geklikt.

Agitator vervangen

• Draai de stofzuiger om om de versleten borstels te controleren.
• Wanneer de borstels tot aan het niveau van de basisriembeschermer zijn versleten, vervangt u de agitator.
• Verwijder de onderplaat en de agitator.
• Plaats de riem over de riempoelie op de nieuwe agitator.
• Plaats de agitator en de onderplaat terug.

Agitator reinigen

• Reinig de agitator na elke vijf keer gebruiken en telkens wanneer de riem wordt vervangen.
• Verwijder de onderplaat.
• Knip met een schaar alle tapijtvezels en pluisjes af die rond de agitator zijn verstrikt.
• Verwijder de agitator.
• Verwijder alle touwtjes of vuil die zich op de eindkappen bevinden.
• Plaats de agitator en de onderplaat terug.

Buitenkant reinigen

• Haal de stekker uit het stopcontact.
• Reinig de buitenkant met een schone, zachte doek die is gedrenkt in een oplossing van een mild vloeibaar afwasmiddel en water en is uitgewrongen.
• Laat GEEN water op de stofzuiger druppelen, veeg deze na het reinigen droog.
• Reinig de accessoires NIET in de vaatwasser of wasmachine.
• Was de accessoires in warm zeepwater, spoel ze af en laat ze aan de lucht drogen.
• Gebruik de accessoires NIET als ze nat zijn.

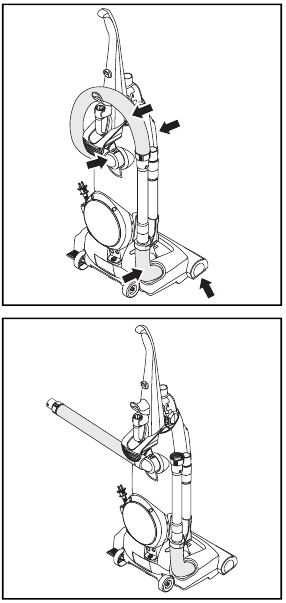

Verstoppingen verwijderen

Risico op elektrische schokken of persoonlijk letsel
Koppel de stroomtoevoer los voordat u de stofzuiger onderhoudt of reinigt. Als u dit niet doet, kan dit leiden tot een elektrische schok of persoonlijk letsel doordat de stofzuiger plotseling start.
Voor de beste reinigingsresultaten houdt u de luchtstroomdoorgang vrij.

• Haal de stekker van de stofzuiger uit het stopcontact.
• Controleer de aangegeven gebieden af en toe op verstoppingen.
• Inspecteer het uiteinde van de slang en verwijder eventuele obstructies.
• Plaats de slang en de onderplaat terug.
• Terwijl de stofzuiger met de slang losgekoppeld is, rekt u de slang in en uit om de verstopping te verwijderen.
• Als de verstopping nog steeds aanwezig is, zet u de stofzuiger UIT en haalt u de stekker uit het stopcontact.
• Draai de stofzuiger om zodat de onderkant zichtbaar is.
• Verwijder de onderplaat. Verwijder de korte mondstukslang van de behuizing door deze recht omhoog te tillen.
• Inspecteer het uiteinde van de slang en verwijder eventuele obstructies. Plaats de korte mondstukslang en de onderplaat terug.

VOORDAT U SERVICE AANVRAAGT

Risico op elektrische schokken of persoonlijk letsel
Koppel de stroomtoevoer los voordat u de stofzuiger onderhoudt of reinigt. Als u dit niet doet, kan dit leiden tot een elektrische schok of persoonlijk letsel doordat de stofzuiger plotseling start.
Raadpleeg deze tabel voor doe-het-zelf-oplossingen voor kleine prestatieproblemen. Alle service die nodig is, anders dan die beschreven in deze gebruiksaanwijzing, moet worden uitgevoerd door een erkende servicevertegenwoordiger.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BESTEED AANDACHT AAN ALLE WAARSCHUWINGS- EN VOORZICHTIGHEIDSVERKLARINGEN

WAARSCHUWING verklaringen zijn bedoeld om u te waarschuwen voor de mogelijkheid van persoonlijk letsel, verlies van mensenlevens en/of schade aan de stofzuiger en/of persoonlijke eigendommen als de gegeven instructies niet worden opgevolgd.

VOORZICHTIG verklaringen zijn bedoeld om u te waarschuwen voor de mogelijkheid van schade aan de stofzuiger en/of persoonlijke eigendommen als de gegeven instructies niet worden opgevolgd.

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN
Stofzuig nooit vochtige of natte oppervlakken of vloeistoffen.
Bewaar de stofzuiger NIET buitenshuis.
Vervang een versleten of gerafeld netsnoer onmiddellijk.
Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en voor onderhoud.
OM ONGELUKKEN TE VOORKOMEN
Houd, met uitzondering van handstofzuigers, de stofzuiger op de vloer – niet op stoelen, tafels, treden, trappen, enz.
Berg de stofzuiger direct na elk gebruik op om ongelukken te voorkomen, zoals struikelen over het netsnoer of de stofzuiger.
Gebruik de stofzuiger en accessoires alleen op een manier die door de fabrikant is bedoeld.
Het gebruik van een verlengsnoer wordt niet aanbevolen.
Volg bij het gebruik van uw stofzuiger altijd de basisvoorzorgsmaatregelen. LEES ALLE INSTRUCTIES VOOR HET GEBRUIK VAN DEZE STOFZUIGER

Om het risico op brand, elektrische schokken, letsel te verminderen:

1. Lees alle instructies in deze handleiding voordat u uw stofzuiger monteert of gebruikt.
2. Gebruik uw stofzuiger alleen zoals beschreven in deze handleiding. Gebruik alleen door Panasonic aanbevolen hulpstukken.
3. Koppel de stroomtoevoer los voordat u onderhoud pleegt of de borstelruimte schoonmaakt. Als u dit niet doet, kan dit leiden tot een elektrische schok of het plotseling starten van de borstel.
4. Laat de stofzuiger niet achter wanneer deze is aangesloten. Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en voor onderhoud.
5. Om het risico op elektrische schokken te verminderen - Niet buitenshuis of op natte oppervlakken gebruiken.
6. Niet als speelgoed laten gebruiken. Nauwlettend toezicht is noodzakelijk wanneer het apparaat wordt gebruikt door of in de buurt van kinderen.
7. Niet gebruiken met een beschadigd snoer of stekker. Als de stofzuiger niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan ​​of in het water is gevallen, breng hem dan terug naar een Panasonic Service Center.
8. Niet aan het snoer trekken of dragen, het snoer als handvat gebruiken, een deur over het snoer sluiten of het snoer rond scherpe randen of hoeken trekken. Laat de stofzuiger niet over het snoer rijden. Houd het snoer uit de buurt van hete oppervlakken.
9. Niet de stekker uit het stopcontact trekken door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
10. Niet de stekker of de stofzuiger met natte handen aanraken.
11. Steek geen voorwerpen in de openingen.
12. Niet gebruiken met een verstopte opening; houd vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
13. Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
14. Schakel alle bedieningselementen uit voordat u de stekker uit het stopcontact haalt.
15. Wees extra voorzichtig bij het schoonmaken op trappen. Niet op stoelen, tafels, enz. zetten. Op de vloer houden.
16. Gebruik de stofzuiger niet om ontvlambare of brandbare vloeistoffen (benzine, reinigingsmiddel, parfum, enz.) op te zuigen of te gebruiken in ruimtes waar ze aanwezig kunnen zijn. De dampen van deze stoffen kunnen brandgevaar of een explosie veroorzaken.
17. Neem niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
18. Gebruik de stofzuiger niet zonder stofzak en/of filters.
19. Gebruik de stofzuiger niet zonder dat de riemtoegangsdeur correct is geïnstalleerd (indien van toepassing).
20. Haal de stekker uit het stopcontact voordat u de luchtturbine aansluit (indien van toepassing).
21. Houd de stekker vast bij het oprollen op de snoerhaspel. Laat de stekker niet slaan tijdens het oprollen.
22. U bent er verantwoordelijk voor dat uw stofzuiger niet wordt gebruikt door iemand die hem niet goed kan bedienen.

DEZE STOFZUIGER IS ALLEEN BEDOELD VOOR HUISHOUDELIJK GEBRUIK
OPMERKING: Voordat u uw Panasonic stofzuiger aansluit, moet u ervoor zorgen dat de spanning die op het typeplaatje aan de achterkant van de stofzuiger staat, overeenkomt met uw lokale stroomvoorziening.

WAT TE DOEN ALS ER SERVICE NODIG IS

Als uw Panasonic stofzuiger service nodig heeft, kijk dan in de Gouden Gids van het telefoonboek onder HOME APPLIANCE SERVICE voor het dichtstbijzijnde Panasonic Services Company ("PASC") Factory Servicenter, of een door PASC geautoriseerd Servicenter, of bel gratis 1-800-211-PANA (7262) om een ​​geschikt Servicenter te vinden. Stuur het product NIET naar de Executive of Regional Sales Offices. Ze zijn NIET uitgerust om reparaties uit te voeren.

Als u het product verzendt
Verpak het zorgvuldig en stuur het vooruitbetaald, voldoende verzekerd en bij voorkeur in de originele doos. Voeg een gefrankeerde brief toe aan de buitenkant van de doos, die een beschrijving van uw klacht bevat. Stuur het product NIET naar de Executive of Regional Sales Offices. Ze zijn NIET uitgerust om reparaties uit te voeren.

PANASONIC CONSUMER ELECTRONICS COMPANY
DIVISION OF MATSUSHITA ELECTRIC CORPORATION OF AMERICA
One Panasonic Way
Secaucus, New Jersey 07094
World Wide Web Address
http://www.panasonic.com

Referenties

• Creëer vandaag, verrijk morgen | Panasonic Noord-Amerika - Verenigde Staten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

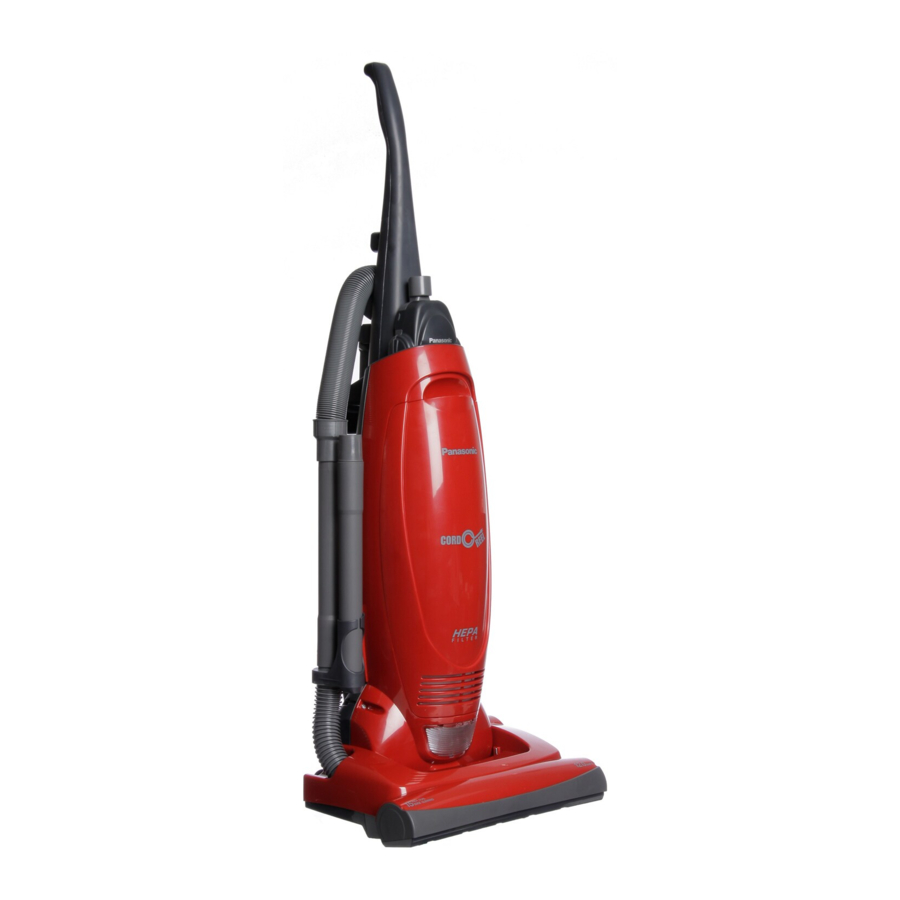

Download Panasonic MC-UG471 Handleiding

Beschikbare talen
