Siemens VersiCharge-handleiding

Inleiding

Aanbevolen voor gebruik met VersiCharge 40/48 A-modellen die worden geleverd met koppelingskabels van 6 meter

Indien er meer informatie gewenst is of zich bepaalde problemen voordoen die niet voldoende worden behandeld voor de doeleinden van de koper, dient de kwestie te worden doorverwezen naar het plaatselijke Siemens-verkoopkantoor of de Siemens-klantenservice, bereikbaar op 1-800-SIEMENS.

REPARATIELAK: Zie de onderstaande link voor vervangende verf, indien nodig voor esthetisch herstel gedurende de levensduur van de paal: https://www.lvppaints.com/RAL7035-Color-Plate.html

Veiligheidsinstructies

Gevaarlijke spanning.
Veroorzaakt de dood of ernstig letsel.
Schakel de stroom uit voordat u aan deze apparatuur gaat werken. Dit duidt op een situatie waarin de aanwezige spanning letsel of de dood kan veroorzaken. Uiterste voorzichtigheid is geboden bij het onderhoud of de installatie van de betreffende apparatuur.

Explosiegevaar.
Deze apparatuur heeft vonkende of sprankelende onderdelen die niet mogen worden blootgesteld aan ontvlambare dampen. Wees uiterst voorzichtig en volg de instructies zorgvuldig.

Dit duidt op een situatie waarin het niet opvolgen van de instructies een veiligheidsrisico kan vormen of een storing aan de apparatuur kan veroorzaken. Wees uiterst voorzichtig en volg de instructies zorgvuldig.

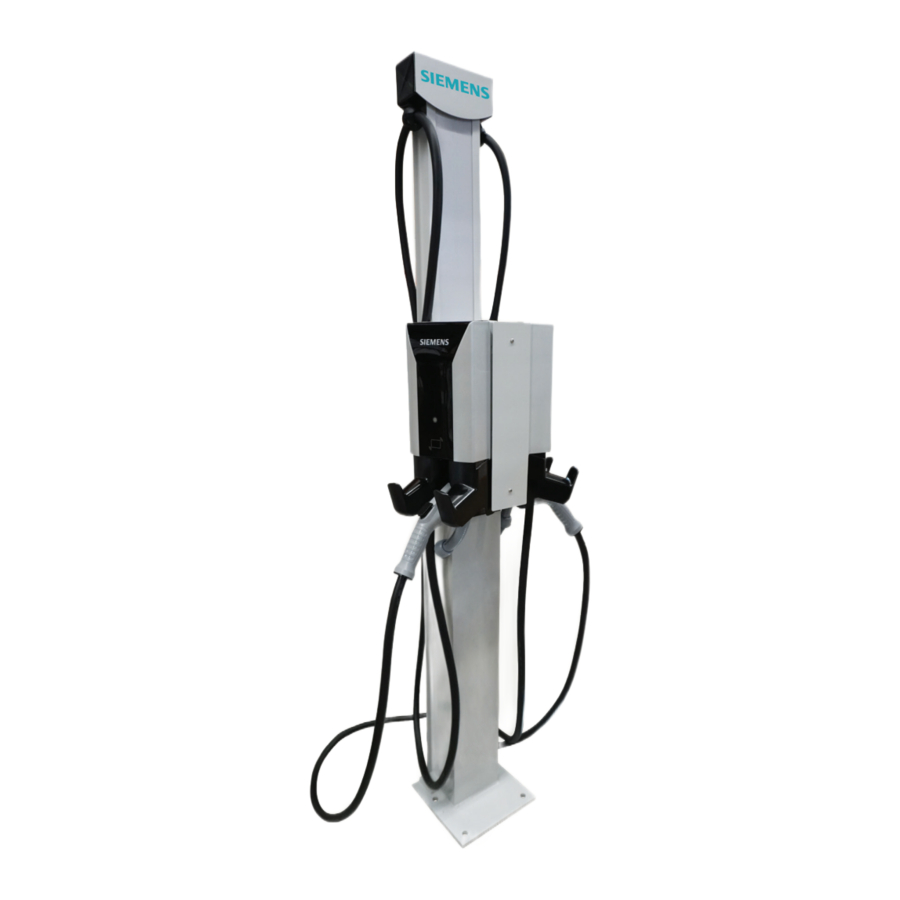

Enkele en dubbele paal en kabelbeheersysteem voor de unit

VersiCharge-units worden apart verkocht

Kenmerken:

• Enkele of dubbele montagevoetstuk
• Siemens VersiCharge standaard boutpatroon
• Aluminium voetstukpaal
• Aluminium voetstukbasis met kabelgoot van 7,6 x 15,2 cm
• Gepoedercoat met primer onderlaag voor duurzaamheid in het milieu

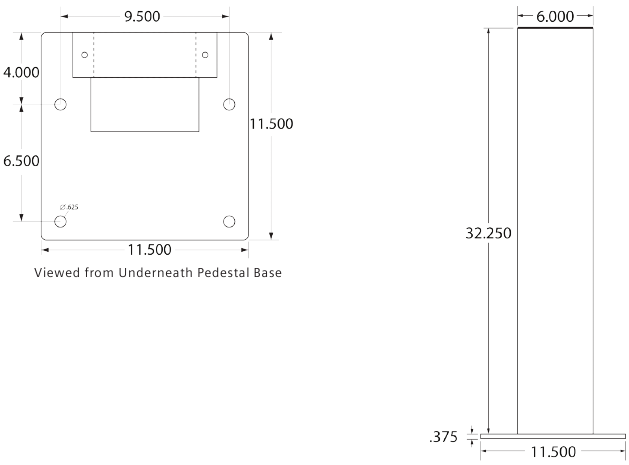

• Voetstuk fungeert ook als een elektrische kabelgoot. Bekeken vanaf de onderkant van de voetstukbasis

Benodigde gereedschappen voor installatie

LET OP
Vanwege het gewicht van de paal en de constructie zijn meer dan één persoon nodig om de enkele en dubbele palen veilig te installeren.

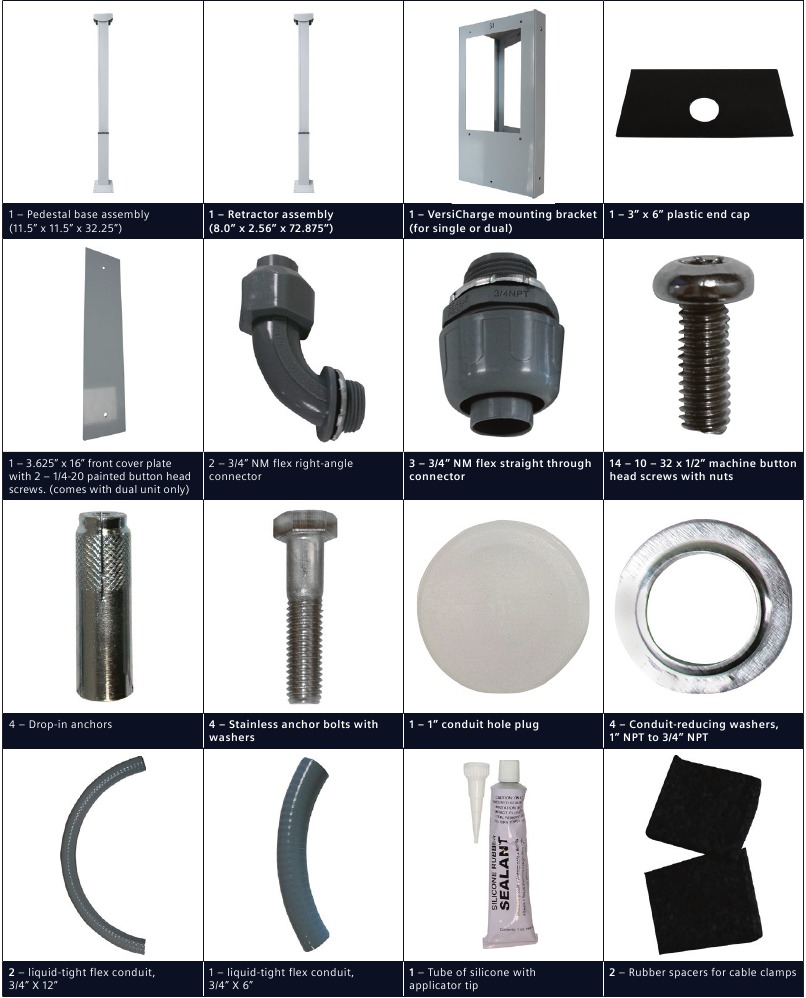

Geleverde onderdelen

Gevaarlijke spanning.
Veroorzaakt de dood of ernstig letsel.
Neem alle veiligheidswaarschuwingen in de installatie- en bedieningshandleiding van VersiCharge in overweging en raadpleeg de Siemens-weblink (usa.siemens.com/versicharge) voordat u gaat bedraden. Zorg ervoor dat de stroomonderbreker uitgeschakeld is tijdens alle elektrische werkzaamheden.

Alle voetstukken zijn in de fabriek voorgeboord voor de installatie van één (1) of twee (2) Siemens VersiCharge EVSE-units (specificeer bij bestelling). Het paalproduct is compatibel met alle VersiCharge-modellen. Dit paalproduct wordt aanbevolen voor gebruik met VersiCharge 40/48 A-modellen die worden geleverd met kabels van 6 meter.

De installatiehoogte wordt gereguleerd door NEC; dit kan echter variëren afhankelijk van het lokale rechtsgebied. NEC 2011 specificeert: Buiten (NEC-artikel 625.30B) definieert de installatie van VersiCharge als 61-122 cm boven het maaiveld (tot elk bereikpunt). Gebruik geschikt gereedschap en hardware om de apparatuur vast te maken (zie details).

Betonnen plaat/stroomtoevoer en ankervereisten voor de unit

Zorg voor een goedgekeurde betonnen of composietbasis met de bovenkant gelijk met het maaiveld met een centraal geplaatste buis van 30 cm. De basisgrootte moet minimaal 46 x 46 x 46 cm zijn en kan worden gegoten of geprefabriceerd/gemaakt. Het wordt aanbevolen om beschermende met beton gevulde stalen bolderpalen en/of stoepranden te installeren om de oplader te beschermen tegen een aanrijding met een auto. Bevestig met behulp van de meegeleverde valankers (met een betonnen basis) het voetstuk aan de basis. Als u een composietbasis gebruikt, bevestigt u deze volgens de instructies van de fabrikant.

Er is een optie om de stroomtoevoer en afgeschermde communicatiedraden ondergronds te laten lopen, door de onderste opening in het voetstuk of (als de leidingen bovengronds lopen) kunnen de draden door de zijkanten van de paal worden binnengebracht via de onderste 2,5 cm gaten aan elke kant van de voetstukbasis. Bij gebruik van bovengrondse leidingen, gebruikt u ¾" NPT-fittingen om door de 2,5 cm gaten in het onderste gedeelte van het voetstuk binnen te komen.

De afmeting van de voedingsdraad moet worden bepaald door een gekwalificeerde elektricien met behulp van industriële standaardberekeningen.

LET OP
Communicatiedraden moeten afgeschermd zijn en geschikt om door stroomdraden te worden geleid, anders kunnen de stroomdraden storing veroorzaken. De stroomleiding moet zo groot zijn dat er drie draden (L1, L2, GND) voor elke oplader kunnen worden gemonteerd. Installeer de draden zo dat ze voldoende boven de grond uitsteken voor directe bevestiging aan de EVSE (de oplader). De communicatieleiding moet ¾" zijn om één (of twee) CAT 5/6-communicatiekabel(s) naar elke VersiCharge-oplader te leiden.

Installatie van het enkele/dubbele paal- en kabelsysteem

LET OP
Zie voor meer informatie over de paalinstallatie de demonstratievideo op: usa.siemens.com/versicharge.

1. Verwijder de constructie uit de ene (1) verpakking. Verwijder de metalen montagebeugel en hardware uit de doos en leg deze opzij.
2. Plaats de voetstukbasisconstructie op de betonnen montagebasis. Een minimale basisgrootte van 46 x 46 x 46 cm gewapend beton wordt aanbevolen. Composietbases die zijn ontworpen voor EVSE-installatie zijn ook een optie.
3. Centreer de basisplaat over de leiding (als er een ondergrondse leiding wordt gebruikt) en markeer de vier montagegaten op de basis. Verwijder de voetstukconstructie.
4. Boor montagegaten in de basis.

LET OP
De meegeleverde valankers vereisen een gat van 1,6 cm.

5. Verwijder al het vuil uit de gaten en installeer valankers met behulp van het juiste gereedschap (niet inbegrepen).
6. Plaats de voetstukbasisconstructie op de betonnen basis en voltooi (a) of (b) hieronder. Bout de voetstukbasis vast met behulp van de meegeleverde valankers en zorg ervoor dat de basis waterpas staat. Vul de basisplaat indien nodig op (vulplaten niet inbegrepen).
   1. Als de leiding via de basis van de ondergrondse routing omhoog steekt, voert u de stroom- en communicatiedraden door de opening in de basis van de kabelgoot van 7,6 x 15,2 cm.
   2. Als de leiding bovengronds is, verwijdert u de gatplug(gen) en sluit u de leidingen aan op de onderste 2,5 cm gaten in de zijkanten van de kabelgoot van 7,6 x 15,2 cm met behulp van ¾" NPT-connectoren.

LET OP
Stroom- en communicatiekabels moeten in afzonderlijke leidingen worden aangelegd. Als ze te dicht bij elkaar liggen, ontstaat er storing die de communicatie negatief beïnvloedt.

7. Installeer de ¾ NM Flex haakse connectoren op de kabelgoot (de O-ring is optioneel). Gebruik een aanhaalmoment van 8,5-9 Nm om de moer vast te draaien die de NM Flex-connector vastzet (één voor een enkele EVSE-paal en twee voor een dubbele EVSE-paal). Voer de stroomdraden (L1, L2 en GND) door de NM-connectoren.
8. Voer de communicatiedraden (Ethernet CAT 5/6 of seriële RS485-draad) door de meegeleverde bovenkap van 7,6 x 15,2 cm met de rechte NM-connector en de meegeleverde ¾" leiding. Gebruik een aanhaalmoment van 8,5-9 Nm om de moer vast te draaien die de NM Flex-connector vastzet. Installeer de bovenkap op de kabelgoot en zet deze vast met een dunne strook siliconenlijm (meegeleverd).
9. Monteer de aluminium (enkele of dubbele) VersiCharge montagebeugel op de intrekkerpaal met behulp van vier (4) 10 – 32 x ½" schroeven. Installeer (een of twee) plastic montagebeugel(s) op de metalen beugel met behulp van de meegeleverde 10 – 32 x ½" schroeven.
10. Plaats de Siemens VersiCharge-oplader(s) op de plastic beugel(s). De beugel zorgt ervoor dat de VersiCharge tijdens de draadverbinding op het scharnier kan draaien/zwenken.
11. Verwijder de twee toegangskleppen aan de achterkant van de oplader(s). Bevestig de stroomdraden (L1, L2 en GND), gevolgd door de communicatiedraden, volgens de VersiCharge-installatie- en bedieningshandleiding. Zodra de draden zijn aangesloten, bevestigt u de toegangskleppen opnieuw. Zorg ervoor dat u de juiste draadlengte gebruikt, zodat de oplader(s) kunnen worden gesloten zonder te knellen of te belemmeren.
12. Zwenk de oplader(s) dicht en zorg ervoor dat de draden NIET bekneld raken. Installeer de Security Torx-bout die bij de VersiCharge-hardware is inbegrepen.
13. De kabelklem bevestigen aan de oplaadkabel:
    1. Zorg ervoor dat het laadstation correct is geïnstalleerd op het voetstuk/intrekkersysteem.
    2. Verwijder de onderste helft van de kabelklem door de twee schroeven te verwijderen en leg deze opzij.
    3. Rol de oplaadkabel uit door eventuele verdraaiingen te verwijderen en berg de connector van het laadstation op in het connectorstation. Zie Afbeelding 1.1 (kabel afgerold).

    4. Zoek het geschatte middenpunt van de oplaadkabel. Bevestig de kabelklem losjes aan de oplaadkabel en trek deze terug naar het beginpunt, zonder de schroeven helemaal vast te draaien. De kabel moet vrij in de klem kunnen glijden/bewegen. Zie Afbeelding 1.2 (middenpunt van de oplaadkabel).

    5. Schuif de kabelpositie totdat u een lus van het laadstation naar de klem hebt bereikt:
       • Klem naar de connector van het laadstation
       • Beide lussen moeten boven de grond zweven. Zie Afbeelding 1.3 (kabel zweeft boven de grond).

    6. Plaats het meegeleverde rubberen vierkant tussen de kabelklem en de kabel, waardoor de kabel stevig wordt vastgegrepen terwijl u de schroeven aandraait (er kan ook isolatietape worden gebruikt). De kabel mag niet in de klem bewegen.

Als de klem niet goed aan de oplaadkabel is bevestigd, kan dit leiden tot letsel of schade aan een persoon/personen, oplaadkabel, oplaadstationunit en/of voetstuk/intrekkereenheid.

7. Herhaal voor dubbele kabelintrekkersystemen de stappen 2-6 aan de tegenoverliggende zijde van de paal.

14. Installeer de onderste kabelhouder/holster die bij de VersiCharge wordt geleverd.
15. Alleen voor de dubbele paal: installeer de voorste afdekplaat met de twee ¼" – 20 x ½" machinekopschroeven met Philips-knop (zonder moeren).
16. Schakel de stroomtoevoer naar het/de laadstation(s) in en test volgens de VersiCharge-installatiehandleiding.

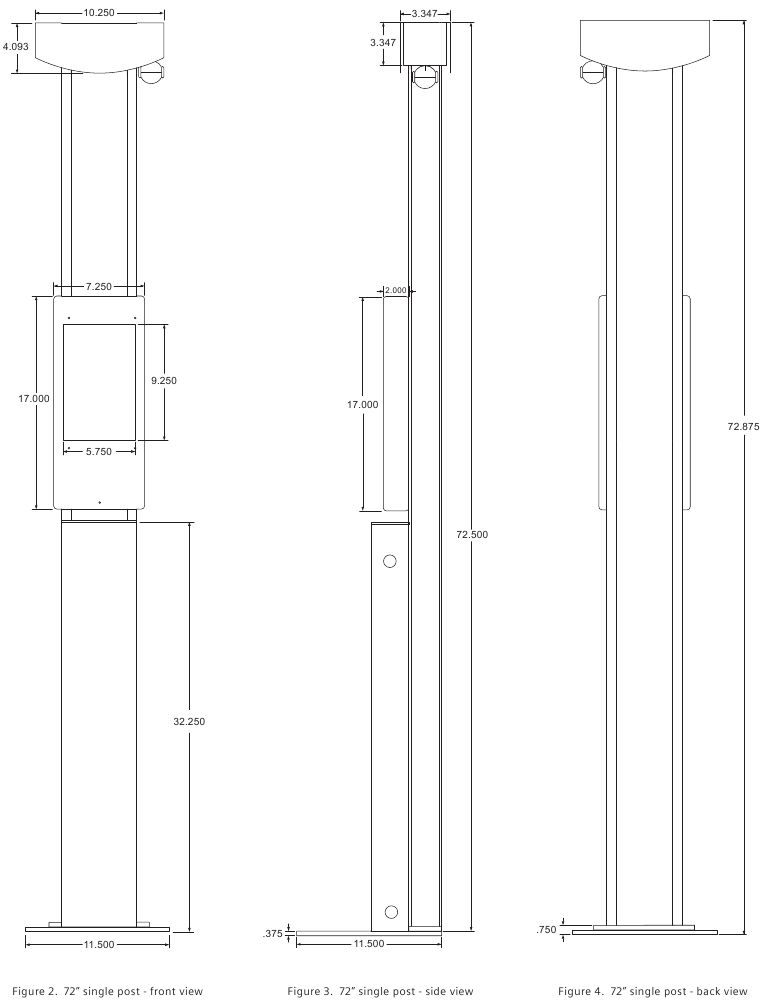

Montage van een enkele unit

Zie afbeeldingen 2-4

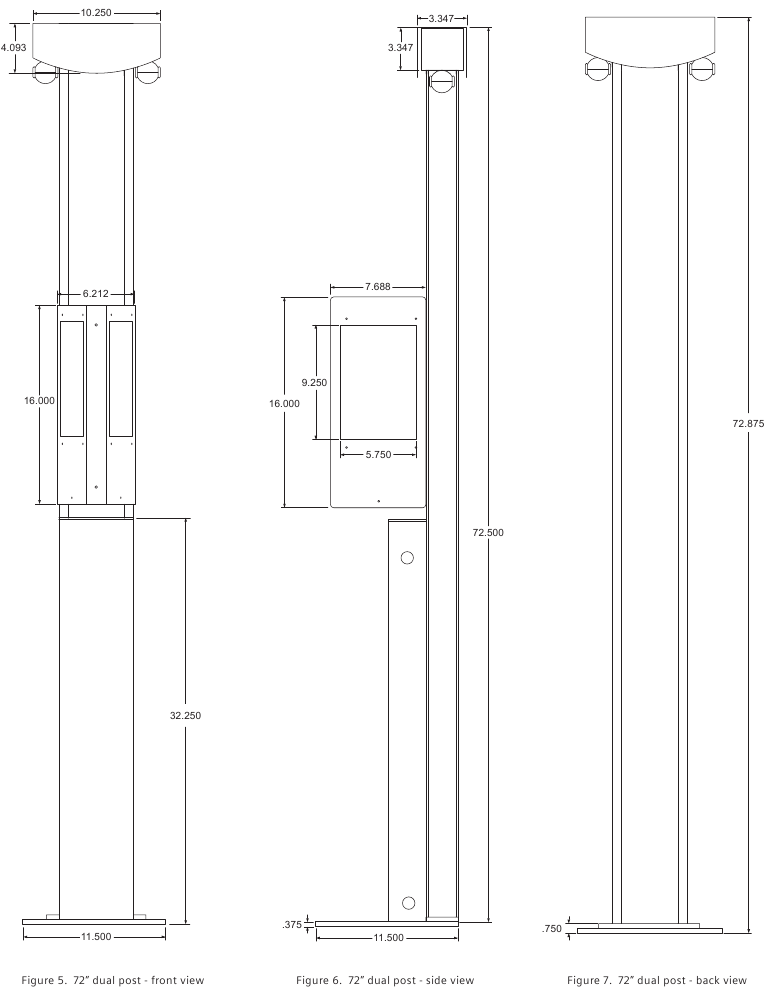

Montage van een dubbele unit

Zie afbeeldingen 5-7.

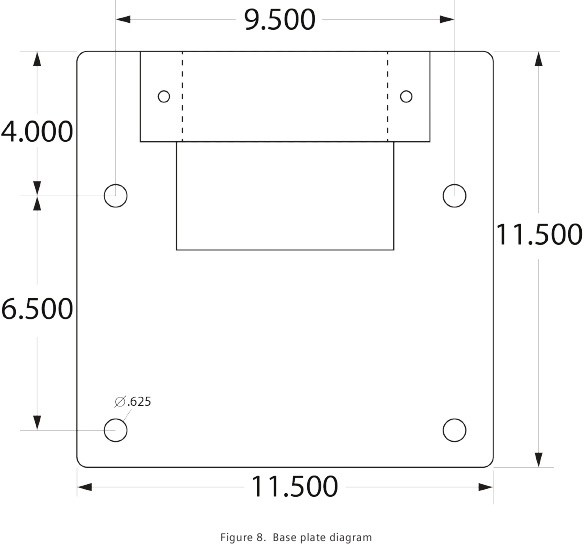

Afmetingen van de basisplaat van het enkele/dubbele paal- en kabelsysteem

Zie Afbeelding 8.

Wettelijke fabrikant
Siemens Industry, Inc.
3617 Parkway Ln.
Peachtree Corners, GA 30092
Verenigde Staten van Amerika
Telefoon: (855) 950-6339, optie 9, of ga naar https://sieops.my.site.com/eMobilityCloud voor service, vragen of opmerkingen
Engineering Doc No: R818071- R01
Artikelnummer SIE-T40020-00-4AUS
