Auto Meter 15633 Handleiding
Voorbereidende stappen
- Lees de instructies grondig door. Raadpleeg een gekwalificeerde monteur als u geen training hebt gehad in de juiste installatie van instrumenten.
- Bepaal de ideale montageplaats. Raadpleeg de reparatiehandleiding van uw voertuig om het volgende te vinden:
- Brandstofdrukpoort
- Oliedrukpoort
- Elke andere drukpoort
Sommige nieuwere voertuigen gebruiken elektronische sensoren in hun druk- en temperatuursensors voor motorbedieningsfuncties. Voordat u de originele sensors verwijdert, raden we u aan contact op te nemen met uw autodealer om er zeker van te zijn dat er geen kritieke functies worden onderbroken. Bij drukmeters is het handig om een T-stuk toe te voegen om uw nieuwe meter te installeren en het waarschuwingslampje operationeel te houden. Hierdoor kunt u de druk in de gaten houden en heeft u toch een waarschuwingslampje om noodsituaties aan te geven.
INSTALLATIE
- Zoek de drukpoort. Deze meter is ontworpen voor 1/8" NPT. In sommige gevallen kan een adapter nodig zijn.
- Installeer een T-stuk indien nodig om de testpoort te delen met extra meter(s).
- Zorg ervoor dat de regelaar verticaal wordt gemonteerd met de meter naar voren, in de juiste hoeken ten opzichte van de grond, met de ontluchtingsklep aan de bovenkant.
- Breng Teflon-afdichtmiddel aan om een lekvrije verbinding te garanderen.
- Installeer de meter in de drukpoort en pas op dat u deze niet te strak aandraait.
- Start na de installatie de motor en controleer alle aansluitingen op lekkage.
WERKING

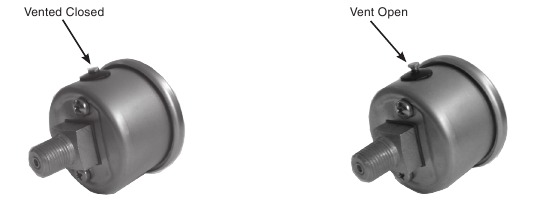

Uw meter kan zijn uitgerust met een externe ontluchtingsklep om de meter te ontluchten. Veranderingen in temperatuur en omgevingsdruk kunnen van invloed zijn op de manier waarop een met vloeistof gevulde meter de druk weergeeft. Uw nieuwe Auto Meter met vloeistof gevulde meter kan zijn uitgerust met een unieke ontluchtingsklep waarmee de meterdruk naar behoefte kan worden gelijkgesteld aan de atmosfeer, waardoor nauwkeurige drukmetingen worden gegarandeerd, ongeacht de bedrijfsomstandigheden.
Om de meterbehuizing te ontluchten, duwt u de zwarte band terug over de kop van de ontluchtingsklep en tilt u deze voorzichtig iets op, VERWIJDER DE KLEP NIET. Zodra de klep is opgetild, wordt de druk in de meterbehuizing weer gelijkgesteld aan de atmosfeer en wordt de gerapporteerde druk nauwkeurig. Duw de steel terug naar beneden en plaats de zwarte vasthoudband onmiddellijk terug na het egaliseren van de druk om de meter opnieuw af te dichten en de klep tijdens het gebruik van het voertuig vast te houden.
OPMERKING: de meter moet verticaal worden gemonteerd met de meter naar voren (of zo dicht mogelijk bij 90° ten opzichte van de grond) met de ontluchting aan de bovenkant. Dit is om te voorkomen dat de meter lekt tijdens het ontluchten.
OPMERKING: deze met vloeistof gevulde meter is niet bedoeld om 100% vol vloeistof te zijn. Wanneer de meter verticaal wordt gehouden, kan het lijken alsof deze tussen 3/4 en 7/8 vol is.
SERVICE
Stuur uw product voor service naar Auto Meter in een goed verpakte verzenddoos. Voeg een briefje toe waarin u uitlegt wat het probleem is, samen met uw telefoonnummer. Als u een product terugstuurt voor garantieaanpassing, moet u een kopie (of het origineel) van uw aankoopbewijs van de plaats van aankoop meesturen.
