Husqvarna VIKING Handleiding

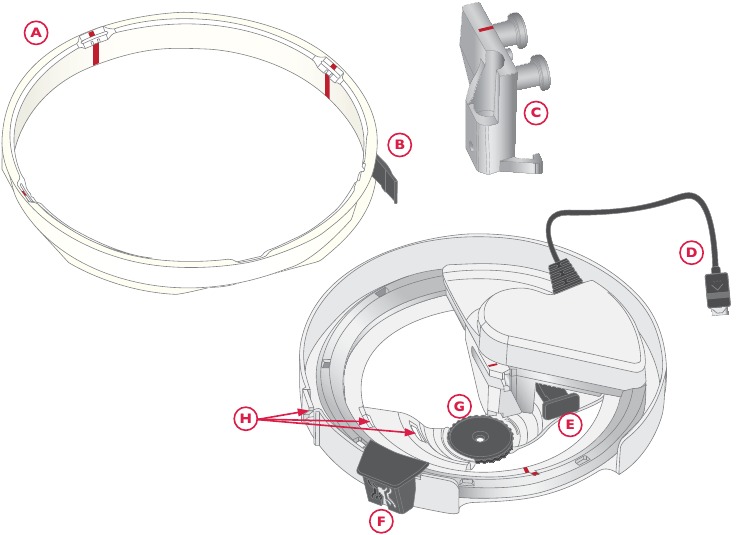

Productoverzicht
- Lintring
- Lintklem
- Hulpstukhouder
- Aansluitstekker
- Ontgrendelingshendel
- Lintringhouder
- Verstelbare geleider
- Lintgeleiders
Inleiding
Het lintborduurhulpstuk geeft u de mogelijkheid om prachtige driedimensionale lintdesigns te borduren.
Lintdesigns borduren
Bereid uw machine voor op borduren. Selecteer een lintdesign dat bij uw machine is meegeleverd.
Wanneer een lintdesign in het borduurgebied is geladen, is er een extra frame zichtbaar. Alle lintdesigns moeten binnen dit gebied worden geplaatst, anders kunt u het borduurproces niet starten.
Wanneer u tevreden bent met de plaatsing van uw lintdesign, gaat u naar de borduurmodus. Uw machine kalibreert en de borduurarm gaat naar de gereedstand. Schuif de ring erop en start uw borduurwerk.
Wanneer u het eerste lintblok bereikt, is het tijd om het lintborduurhulpstuk voor te bereiden en op de machine te plaatsen. Uw machine begeleidt u en vertelt u wanneer u uw lint moet afsnijden en uw lintborduurhulpstuk moet bevestigen/verwijderen.
Als het volgende blok in het design een gewoon kleurblok is na een lintblok, moet u het lintborduurhulpstuk verwijderen voordat u verder kunt borduren.
Tip: Als u meerdere lintdesigns hebt geladen, gebruik dan kleursortering. Dan worden alle lintblokken aan het einde van de kleurbloklijst geplaatst. Dan hoeft u het accessoire niet tussen de kleurblokken door te bevestigen/verwijderen.
Voorbereiden
Lint opwinden

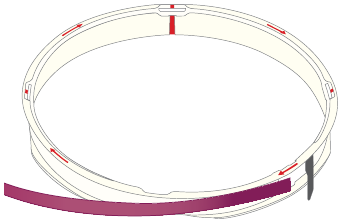

Zet het lint vast op de lintring door de clip te openen, het uiteinde van het lint in te steken en de clip weer te sluiten.
Opmerking: als uw lint een goede en een verkeerde kant heeft, windt u het lint op met de goede kant naar buiten.

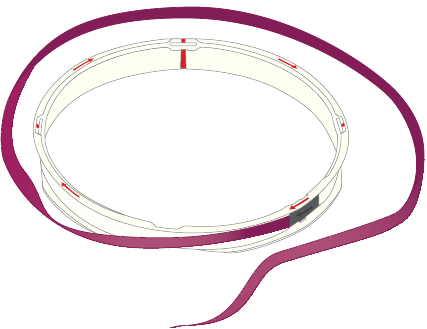

Wind uw lint op de ring, in de richting van de pijlaanduidingen (één draai is ongeveer (20'/ 50cm).
Tip: De hoeveelheid lint die nodig is voor een design, staat vermeld in de Quick Help die beschikbaar is voor elk lintkleurblok.
Lintring op het accessoire plaatsen
Trek de lintringhouder omhoog. Plaats de lintring met de pijlaanduidingen omhoog in het lintborduurhulpstuk en trek het lint door de eerste geleider (1). Vergrendel door de lintringhouder te sluiten en ervoor te zorgen dat deze op zijn plaats klikt.

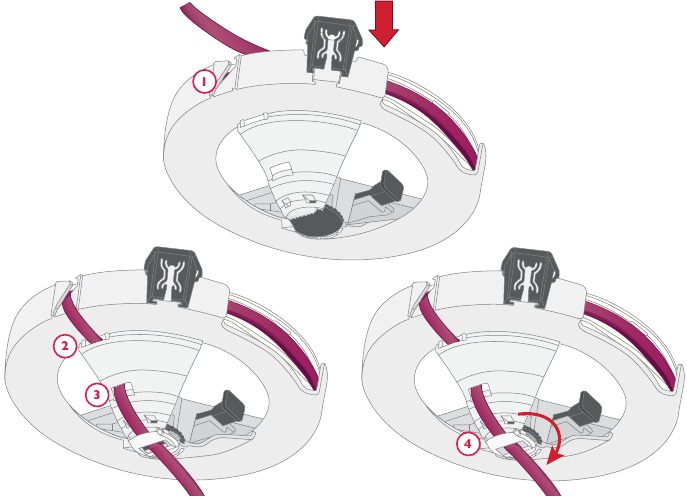

Het lint inrijgen
Ga verder met het inrijgen van het lint zoals afgebeeld. Terwijl u het lint op zijn plaats houdt, draait u aan het wiel van de verstelbare geleider totdat de randen van de geleider overeenkomen met de breedte van het lint. Niet te hard aandraaien, het lint moet plat liggen. Trek voorzichtig ongeveer 1½" (4 cm) lint buiten het lintborduurhulpstuk uit.
Tip: Het is gemakkelijker om het lint in te rijgen als u het hulpstuk eerst ondersteboven op een plat oppervlak plaatst, dan kunt u beide handen gebruiken tijdens het inrijgen.
Bevestigen
De hulpstukhouder vastmaken
Verwijder met het universele gereedschap de naaivoetbevestiging op de machine.
Plaats de houder van het lintborduurhulpstuk van onderaf op de naaivoetstang. Steek de schroef erin en draai hem vast met het universele gereedschap.

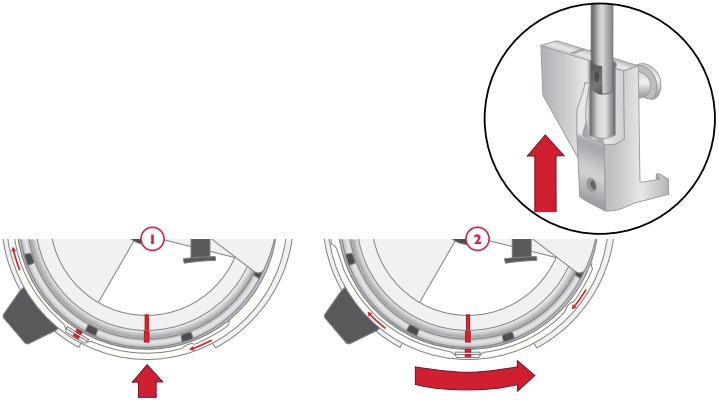

Markeringen van het borduurlinthulpstuk uitlijnen
Voordat u het lintborduurhulpstuk aan de machine bevestigt, moet u ervoor zorgen dat de markeringen correct zijn uitgelijnd. Drie markeringen moeten overeenkomen; de markeringen op de twee binnenste delen van het lintborduurhulpstuk en een van de vier markeringen op de lintring. Als de binnenste markeringen niet overeenkomen, houdt u het lintborduurhulpstuk met één hand vast en draait u het binnenste (metalen) deel met de andere hand totdat de twee rode markeringen overeenkomen (1). Om uit te lijnen met een markering op de lintring, trekt u voorzichtig aan het losse uiteinde van het lint totdat een van de vier markeringen correct is uitgelijnd (2). Pas op dat u het lint niet per ongeluk uit de geleiders trekt.

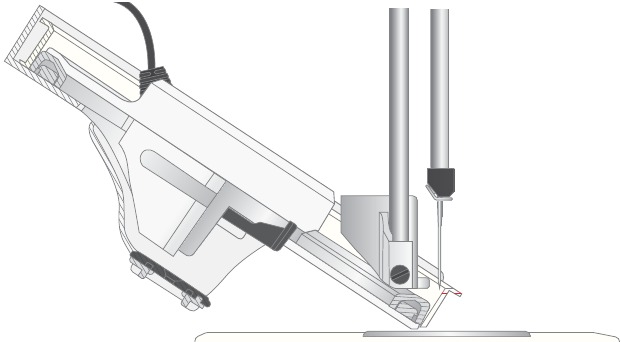

Aan machine bevestigen
Bij het borduren van een lintblok worden de naaivoet en de naald automatisch in de juiste positie gezet.
Zorg ervoor dat de naaivoet en de naald in de bovenste stand staan.
Kantel het lintborduurhulpstuk van achteren en steek het voorzichtig in. Zorg ervoor dat de uitsparing en alle markeringen overeenkomen met de naald. Duw het naar u toe op de houder totdat het op zijn plaats klikt.
U kunt het lint nu terugspoelen totdat u nog maar een paar centimeter lint over hebt.
Steek de stekker in de accessoireaansluiting aan de achterkant van de naaikop.
Wanneer het lintborduurhulpstuk is bevestigd en aangesloten, verschijnt er een pop-upbericht met de melding dat het lintborduurhulpstuk moet worden gekalibreerd. Tik op OK. Het lintborduurhulpstuk wordt gekalibreerd en gaat naar de gereedstand.

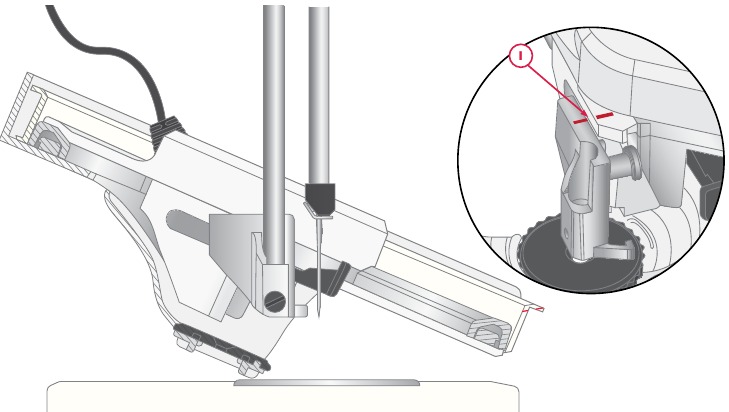

Het accessoire kantelen
Het kantelen van het lintborduurhulpstuk kan handig zijn als u het bijvoorbeeld opnieuw moet inrijgen zonder het eerst te hoeven verwijderen. In de gekantelde positie is de gemakkelijkste manier om opnieuw in te rijgen door een pincet te gebruiken. Druk op de ontgrendelingshendel en schuif het lintborduurhulpstuk halverwege naar achteren totdat de markering overeenkomt (I), en het mogelijk is om te kantelen.
Het accessoire van de machine losmaken
Wanneer uw lintborduurwerk klaar is, knipt u uw lint af. Zorg er ook voor dat de drie rode markeringen zijn uitgelijnd.
Deze markeringen moeten zijn uitgelijnd met de naald wanneer u het hulpstuk verwijdert. Trek de stekker uit de accessoireaansluiting.
Om het lintborduurhulpstuk te verwijderen, drukt u op de ontgrendelingsknop en houdt u deze ingedrukt terwijl u het hulpstuk naar achteren schuift totdat het van de houder is losgemaakt. Kantel de rand van het hulpstuk omlaag zodat de rode lijnen onder de naald passen terwijl u het naar achteren trekt.
Tips & hints
- Voor de beste resultaten bij het borduren van lintdesigns, gebruikt u linten met een minimale breedte van 5 mm.
- Rijg uw machine altijd in voordat u het lintborduurhulpstuk bevestigt.
- Zorg ervoor dat u voldoende spoeldraad hebt opgewonden voordat u het accessoire bevestigt.
- Wanneer het lintborduurhulpstuk is aangesloten, kunt u de draaipuntshoogte aanpassen in de tijdelijke borduurinstellingen.
| Lintbreedte (in mm) | Aanbevolen draaipuntshoogte |
| 8-12 | 7-9 |
| 5-7 | 4-7 |
| 3-4 | 1-4 |
Specificaties
Ondersteunende ringen
240x150, 240x150 metaal, 260x200,
360x200, 360x260, 200x200, 260x260
Compatibel met machines
DESIGNER EPIC 2
| Naaisnelheid | Maximaal 600 steken/minuut |
| Afmetingen | Lengte: 203 mm Breedte: 85 mm Hoogte: 66 mm |
| Verbruik | 0,5A |
| Nettogewicht | 500 g |
De technische specificaties en deze gebruikershandleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Bij het gebruik van een elektrisch apparaat moeten altijd de elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende: Lees alle instructies voordat u dit accessoire gebruikt. Bewaar de instructies op een geschikte plaats in de buurt van het accessoire. Zorg ervoor dat u ze overhandigt als het accessoire aan een derde partij wordt gegeven.
Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:
- Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer het accessoire wordt gebruikt met een machine of in de buurt van kinderen.
- Gebruik dit accessoire alleen voor het beoogde gebruik zoals beschreven in deze handleiding.
- Gebruik dit accessoire nooit als het een beschadigd snoer of stekker heeft, als het niet goed werkt, als het is gevallen of beschadigd, of in het water is gevallen.
- Niet buitenshuis gebruiken.
- Niet gebruiken waar spuitbussen (spray) worden gebruikt of waar zuurstof wordt toegediend.
- Gebruik het apparaat nooit met geblokkeerde luchtinlaten.
- Laat nooit voorwerpen in een opening vallen of steek er nooit voorwerpen in.
- Trek de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
- Plaats nooit andere voorwerpen op het accessoire.
- Gebruik het accessoire niet als het nat is.
- Als de kabel beschadigd is, moet deze worden vervangen door een gelijkwaardige kabel.
- Voor huishoudelijk gebruik. Alleen gebruiken met naaimachines die in deze handleiding worden aanbevolen.
- Breng het hulpstuk terug naar de dichtstbijzijnde erkende dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
Om het risico op elektrische schokken te verminderen:
Het accessoire mag nooit onbeheerd worden achtergelaten wanneer het is aangesloten. Haal altijd onmiddellijk na gebruik en vóór het reinigen de stekker uit het stopcontact.
BEWAAR DEZE INSTRUCTIES
VOOR CENELEC-LANDEN:
Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
VOOR NIET-CENELEC-LANDEN:
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
