Dualtron THUNDER Handleiding

Voordat u de handleiding leest

Lees de gebruikershandleiding aandachtig door.
Gebruik het product pas als u de functies ervan begrijpt.
Verhuur het product niet aan iemand die het niet kan bedienen.

*Voor de eerste keer moet de gebruiker het voor de veiligheid met een lage snelheid gebruiken.

Deze handleiding bevat belangrijke informatie om u te helpen uw product veiliger te gebruiken. Voor veilig gebruik is het gemarkeerd als 'Gevaar', 'Voorzichtig' en 'Waarschuwing', afhankelijk van de mate van gevaar en de betekenis is zoals hieronder.

Geeft een gevaarlijke situatie aan die kan leiden tot ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die kan leiden tot licht letsel.

Geeft een potentieel gevaarlijke situatie aan die kan leiden tot ernstig letsel.

Algemene veiligheidsrichtlijnen en -beperkingen

* Zelfs als het binnen de garantieperiode valt, kunt u aansprakelijk worden gesteld voor elk ongeval dat wordt veroorzaakt door een van de volgende oorzaken.

1. Wees voorzichtig met water!
   Dit product en de onderdelen zijn niet waterdicht. Laat er geen water in het product en de onderdelen komen.
   *Gebruik het nooit als de weg nat is door regen, sneeuw of hagel.
   *Als u water wast of sproeit op elektrische apparaten, kan dit leiden tot storingen of brand.

2. Pas op voor opvouwbare en draaiende onderdelen!
   Als delen van het lichaam, zoals een vinger of haar, vast komen te zitten in de draaiende of opvouwbare onderdelen van het product, kan dit leiden tot ernstig letsel. Wees voorzichtig.

3. Geen acrobatiek
   Stunts en sprongen zoals springen en vallen zijn verboden, omdat ze een grote impact op het product kunnen hebben en storingen en ongelukken kunnen veroorzaken.

4. Geen meerijders
   Dit product is alleen bedoeld voor één volwassene, dus kinderen, baby's of twee personen mogen niet meerijden.

5. Niet zelf afstellen
   Open of tune de elektrische onderdelen (batterij, controller of motorsysteem) niet.

6. Geen meerijders
   Rijden zonder rijbewijs, rijden na het drinken en het laden van goederen op de scooter is verboden. (Meer dan een fiets- of fietsrijbewijs is vereist)
   Houd u aan de Wegenverkeerswet en de gerelateerde wet- en regelgeving volgens de plaats van gebruik.


7. Beginners en senioren worden aangemoedigd om met lage snelheid te rijden
   Beginners die niet gewend zijn aan het gebruik van het product, senioren en anderen moeten rijden in de hoge snelheidsmodus vermijden en rijden met lage snelheid wordt aanbevolen. Gebruik het bovendien na het oefenen hoe u veilig kunt rijden op een brede plaats.

8. Niet plotseling remmen met de voorrem
   Als er een risico op kantelen bestaat, moet het plotseling vertragen veilig worden uitgevoerd. Pas geen ongebruikelijk gedrag of kunstmatige krachten toe, zoals stoppen met uw voeten.

9. Niet versnellen bergafwaarts
   Vertraag bergafwaarts. Om oververhitting van de rem te voorkomen bij het verminderen van de snelheid, gebruikt u de remmen op de juiste manier om de warmte op de schijf te verminderen met het juiste remgebruik.

10. Niet op steile hellingen rijden
    De acceptabele hellingsgraad is voor elk product anders. Overmatige hellingen die de specificatie overschrijden, kunnen schade aan het product (onderdelen) veroorzaken als gevolg van temperatuuronderbreking, overstroom of onderspanningsonderbreking, waardoor het product kan defect raken.

11. Veiligheidswaarschuwing bij het optillen van het product
    Als het product wordt opgetild door alleen de handgreep vast te houden, bestaat de mogelijkheid dat het product wordt beschadigd als gevolg van vervorming van het opvouwbare deel als gevolg van belasting of beweging van het product. Wanneer u het product optilt, moet u ervoor zorgen dat u het lichaam (voetsteun) van het product met één hand vasthoudt en de handgreep met de andere hand, zodat u geen pijn in uw rug of knieën krijgt.

12. Zorg ervoor dat u veiligheidsuitrusting draagt
    Voor de veiligheid van de passagiers moet u een integraalhelm en de andere beschermende uitrusting (knie, elleboog, hand, bovenlichaam) dragen en geen schoenen dragen zoals slippers, hoge hakken die het rijden belemmeren.


Voorzorgsmaatregelen voor het rijden

1. Nachtrijden moet in ieder geval worden vermeden, draag altijd helmen en andere beschermers (knieën, ellebogen, handen, bovenlichaam, enz.) en rijd veilig.
2. Selecteer de modus die bij u past en rijd. Om het hoofd te bieden aan de plotselinge situatie, oefen om te vertragen om de rem te allen tijde vast te houden.
3. Wanneer u links/rechts afslaat, vertraag dan om het gevaar van kantelen of slippen te vermijden. En draai dan langzaam veilig.
4. Om achteruit te gaan, is het veilig als u van het product afstapt na te zijn gestopt voordat u verdergaat.
5. Het is verboden om te gebruiken op een gladde plaats, een drukke plaats, een steile helling, wegen met een risico op een ongeval, een oneffen weg.
6. Wanneer u een voetgangersoversteekplaats oversteekt, stapt u van het product af voor de veiligheid van voetgangers.
7. Rijd niet in een bedreiging voor andere transportmiddelen, zoals dieren, voetgangers, fietsen, motorfietsen, auto's, enz.
8. Als u over verkeersdrempels en obstakels rijdt, moet u vertragen.
9. Wanneer u vertraagt ​​of remt, stop dan niet met uw voet, maar stop met het juiste gebruik van de rem.
10. Wees voorzichtig, want er is een risico op brandwonden als gevolg van hitte van de motor en de rem (vooral de schijfrotor) na het rijden.
11. Het is verboden om de hele weg te rijden door de handgreep met één hand vast te houden.
12. Rijd niet als de standaard naar beneden is.

Productstructuur

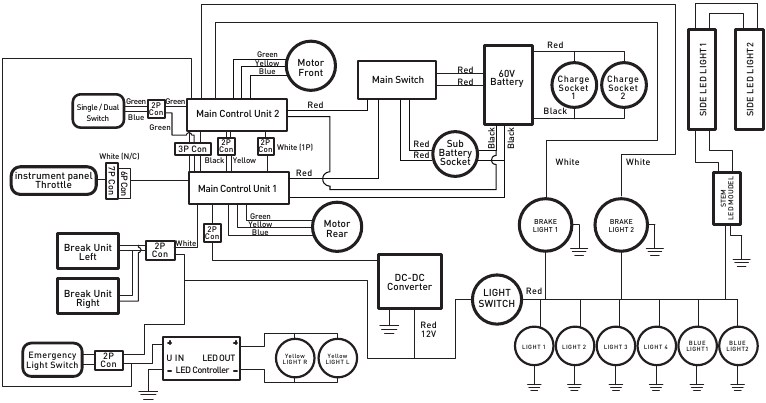

Elektrisch bedradingsschema

DUALTRON THUNDER BEDRADINGSSCHEMA

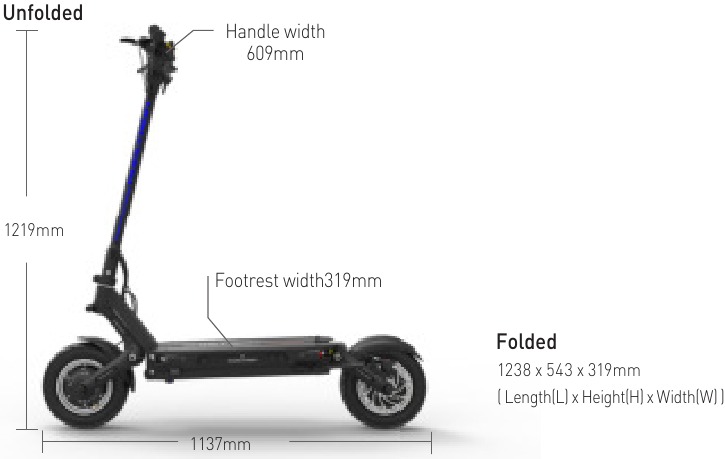

Productgrootte

* Er kunnen fouten optreden, afhankelijk van de meetmethode.

Naam van elk onderdeel

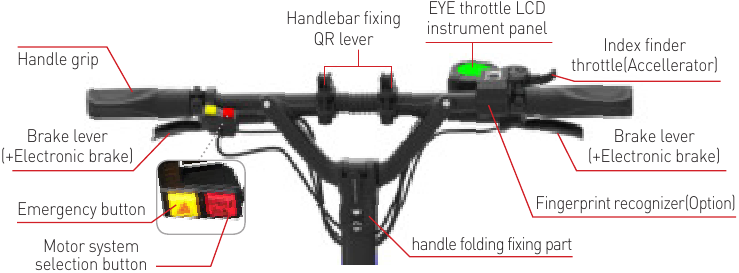

Handvat

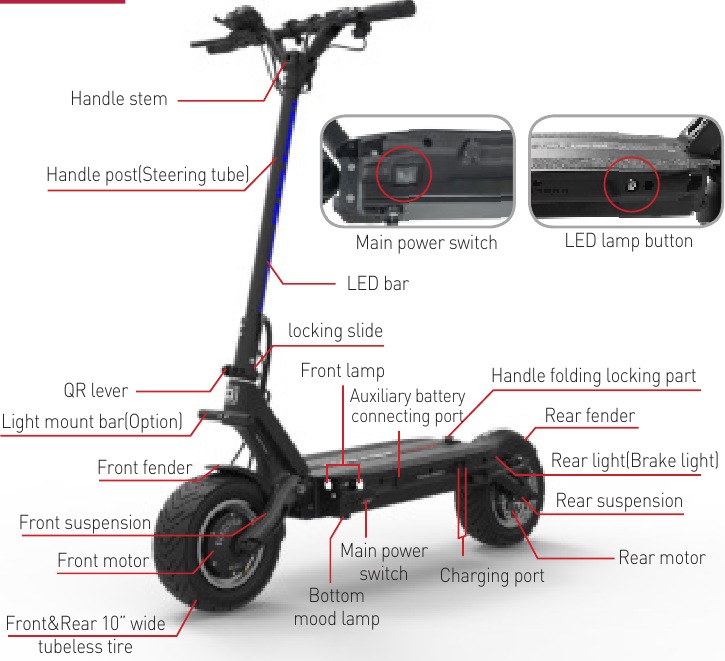

Bodyframe

Productonderdelen

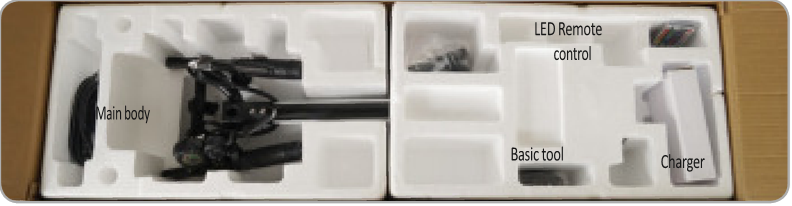

De onderdelen in de doos controleren

Bovenkant: Standaard batterijlader (1.7A), Standaard gereedschap, Gebruikershandleiding, Afstandsbediening Onderkant: Body (Lithium batterij inbegrepen)

Het product uitwerpen

Houd niet alleen het stuur vast wanneer u het product uit de doos tilt.

Wees voorzichtig dat de bevestigingsschuif van het opvouwbare deel kan worden beschadigd en dat een veiligheidsongeval, zoals een deel van het lichaam, bekneld kan raken. Daarom is het bij het optillen van het product noodzakelijk om eerst het stuur omhoog te brengen en vervolgens langzaam de body (voetsteun) van het product met beide handen op te tillen en het opvouwbare deel niet te beschadigen

Noteer het serienummer

Het serienummer kan worden gebruikt om informatie te controleren, zoals de aankoopdatum, de garantieperiode, enz., En productinformatie kan worden gecontroleerd, zelfs als het product verloren of gestolen is. (Kan variëren afhankelijk van de situatie van het filiaal.)

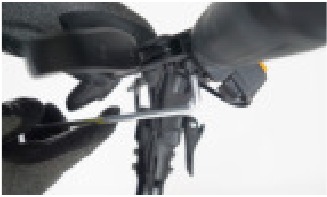

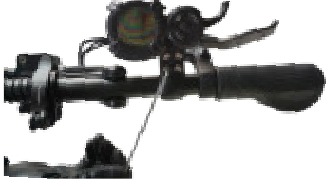

Montage van het instrumentenpaneel, rem

• Zoek het instrumentenpaneel en draai de bevestigingsbouten vast.

• Pas de positie van de rem aan en draai de bevestigingsbouten vast met een inbussleutel van 5 mm.


Hoe het product te gebruiken

Product vouwen

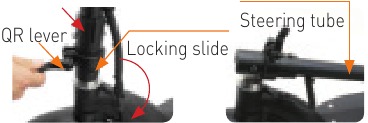

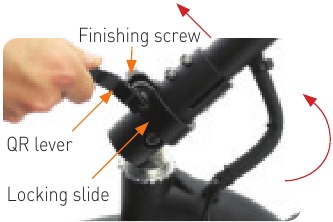

1. De handgreep omhoog brengen (Stuurkolom)
   Maak de QR-hendel los, til de vergrendelingsschuif omhoog, til de handgreep omhoog en laat de vergrendelingsschuif naar beneden zakken.

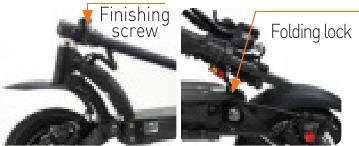

2. De vouwdelen vergrendelen
   Draai de afwerkingsschroef goed vast om de QR-hendel te vergrendelen, zodat de vergrendelingsschuif in elke richting stevig vastzit, en controleer tijdens gebruik op losheid.

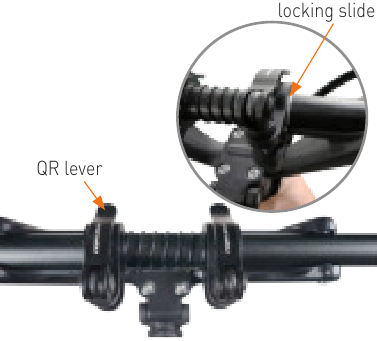

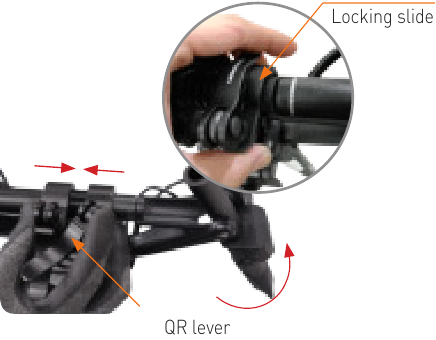

3. Het stuur uitvouwen
   Maak de QR-hendel los, trek de vergrendelingsschuif naar binnen en til het stuur omhoog, sluit vervolgens de QR-hendel en draai de stelschroef vast.

4. Het handvat vergrendelen
   Plaats de vergrendelingsschuif tot aan de veiligheidslijn en vergrendel deze zodat deze stevig vastzit met de QR-hendel. Controleer tijdens gebruik altijd op losheid.


Hoe te starten

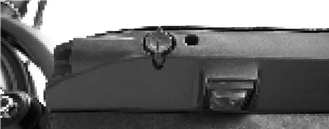

Stap 1. De hoofdschakelaar inschakelen
Wanneer u het product inschakelt, kunt u beginnen met rijden door eerst de hoofdstroomschakelaar in te schakelen (bij gebruik van de ingebouwde batterij) en vervolgens de stroom van het LCD-paneel in te schakelen. Wanneer het rijden is voltooid, schakelt u het LCD-paneel en de hoofdstroom uit.
* De stroom van het instrumentenpaneel wordt automatisch uitgeschakeld na enkele minuten van inactiviteit. Op dit moment wordt de LED-lamp ook uitgeschakeld, dus schakel hem uit met de LED-lampknop wanneer u hem weer inschakelt, en schakel de hoofdstroomschakelaar na gebruik uit.

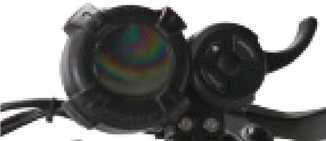

Stap 2. Het instrumentenpaneel inschakelen

Druk 2 seconden op de POWER button (aan/uit knop) op het instrumentenpaneel om het instrumentenpaneel in te schakelen. U kunt de startmodus, cruise control, elektronische rem en ABS-functie instellen.

Stap 3. Houding om te rijden
Nadat u de standaard hebt gekanteld, zoekt u een stabiele positie op de treeplank en houdt u de handgreep comfortabel vast. Pas op dat u uw voet niet op het achterspatbord plaatst.

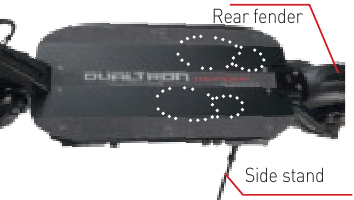

Stap 4. Acceleratie en deceleratie
Acceleratie kan worden uitgevoerd met behulp van de gashendel van het instrumentenpaneel tijdens het rijden, en de vertraging of stop kan worden uitgevoerd door de remmen op het handvat vast te houden.

Controleer voor het rijden of het vouwgedeelte, het handvatgedeelte, het gedeelte waar het belangrijkste bevestigingsgedeelte van het product goed vastzit. En controleer de positie van de bevestigingsschuif, de vergrendelingsstatus van de QR-hendel en de bevestigingsstatus van het vouwgedeelte.

Waarschuwing voor defecte gashendel
Ongeacht of de gashendel wordt bediend of niet, de motorsensor kan blijven werken, waardoor storingen zoals plotselinge versnelling kunnen optreden. Houd in dit geval de remhendel vast om de werking te annuleren. Dit fenomeen kan worden veroorzaakt door corrosie van de gashendel, onderdompeling van de gashendel, loskoppeling van de magneet, afgebroken hendels en breuk van de veer. Laat de gashendel niet hard stuiteren.

Acceleratie kan worden uitgevoerd met behulp van de gashendel van het instrumentenpaneel tijdens het rijden, en de vertraging of stop kan worden uitgevoerd door de remmen op het handvat vast te houden.

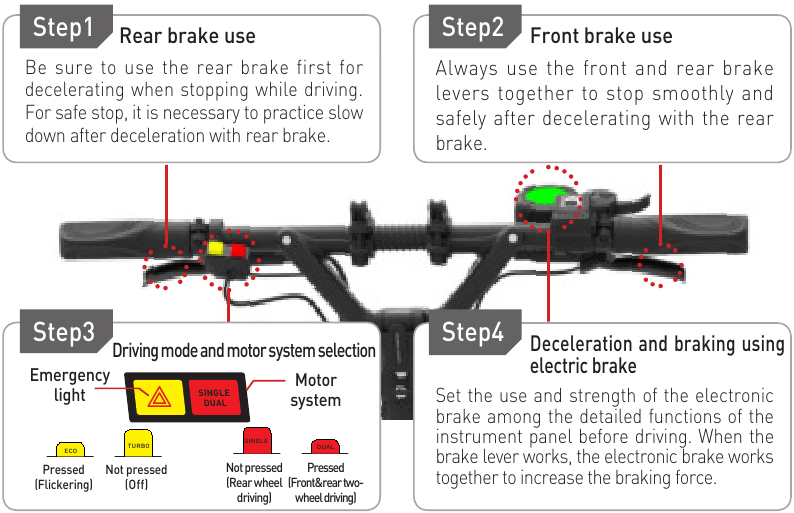

Hoe te stoppen

Tip
Controleer op veilig remmen

• Controleer voor veilig remmen of de remhendel- en schijfremklauwverbinding (draadbeschadiging, externe breuk, enz.) voor en na het rijden beschadigd zijn, en controleer de remslijtage en losheid van de binnenkern van de rem (binnendraad). In het geval van hydraulische remmen is het ook noodzakelijk om de olielekkage of het tekort te controleren en altijd te controleren of de remkracht voldoende is.
• Vanwege verschillende factoren, zoals de toestand van het wegdek en de snelheid, is het mogelijk niet mogelijk om te stoppen wanneer de rem naar verwachting wordt bediend. De elektronische rem- en ABS-functies zijn hulpfuncties om de remkracht verder te vergroten en worden gebruikt. De gebruiker dient de functie te begrijpen en de timing van de werking te verwachten bij gebruik van deze functie.

Product vouwen

1. Stuur en stuurkolom inklappen
   Nadat u het stuur hebt ingeklapt, schroeft u de QR-hendel naar buiten en legt u de stuurkolom neer terwijl u de vaste schuif omhoog brengt.

2. Het vouwgedeelte bevestigen
   Wanneer de stuurkolom is ingeklapt, wordt deze bevestigd met behulp van de vergrendelingsschuif en QR-hendel, en is het gemakkelijk te verplaatsen door het handvat te bevestigen met de vouwvergrendeling (niet beschikbaar bij montage van de stoelhouder).

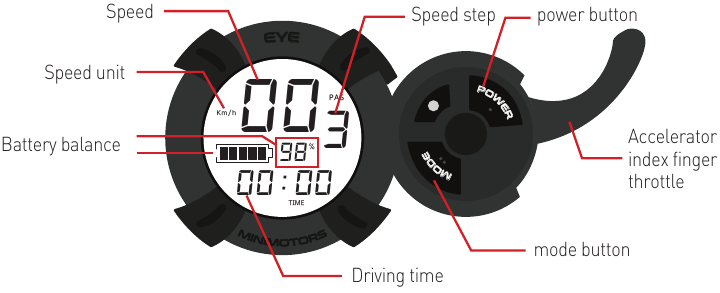

Hoe de instrumentenpaneel te gebruiken

1. Snelheidsstap instelling
   Kan worden aangepast met de knop.
   Terwijl het instrumentenpaneel aan staat, druk op om de snelheidsstap in te stellen. De instelling is voltooid wanneer de geselecteerde snelheidsstapwaarde is geselecteerd.
   * Knippert 3 keer per 10 seconden wanneer het resterende batterijvermogen 10% is. Het knippert continu wanneer het resterende batterijvermogen 0% is.
2. Functies en instellingen voor elk hoofdscherm
   modus Kan worden aangepast met de knop.

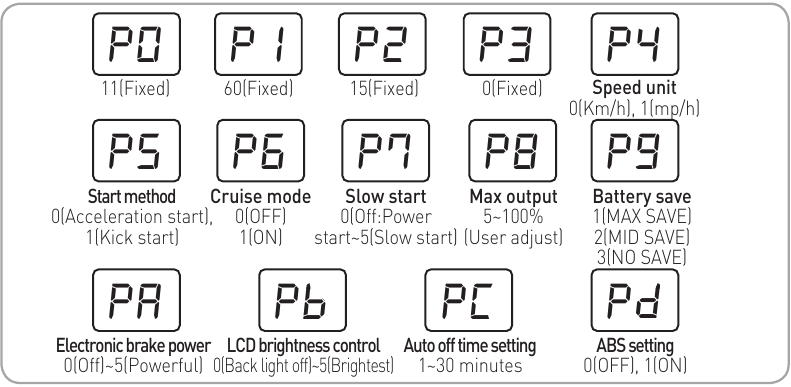

Gedetailleerde functie van het instrumentenpaneel

U kunt de instellingsmodus wijzigen door de stroom van het dashboard in te schakelen en 2 ~ 3 seconden ingedrukt te houden.
In de instellingsmodus drukt u eenmaal op om de interne instellingswaarde te wijzigen

* Als u de standaard instellingswaarden P0 (10), P1 (60), P2 (15), P3 (0) wijzigt, wordt de juiste informatie niet weergegeven.

1. Snelheidseenheidselectie weergeven - P4: 0 (Km/h), 1 (mp/h)
2. Startmethode selectie - P5: 0 (Acceleratie start), 1 (Kick start)
3. Cruise control selectie - P6: 0 (Uit), 1 (Aan)
4. Langzame start - P7: 0 (Langzame start uit: Power start) ~ 5 (Langzame start)
5. Batterijbesparingsmodus - P9: 1 (MAX SAVE), 2 (MID SAVE), 3 (NO SAVE)
6. Elektronische rem instellingsmodus - PA: 0 (Elektronische rem uit) ~ 5 (Sterkste)
7. LCD helderheid aanpassing - Pb: 0 (Achtergrondverlichting uit) ~ 5 (Hoogste verlichting)
8. Automatische uitschakeltijd instelling - PC: 1 ~ 30 minuten
9. ABS instelling - Pd: 0 (UIT), 1 (AAN)

Kenmerken van cruise control (automatisch rijden)

Met de cruise control functie kunt u de rijsnelheid automatisch handhaven. Profiteer van de cruise control functies
Het voordeel is dat vermoeidheid kan worden verminderd bij het afleggen van lange afstanden en dat de kilometerstand van het rijden toeneemt door rijden met constante snelheid.

1. Het begin van de cruise control functie
   Selecteer het Cruise functie gedeelte van het dashboard als 'Instellingen' en stel het gaspedaal in op dezelfde Acceleratie. De cruise control functie start.

2. Einde van de cruise control functie
   Wanneer u de rem vasthoudt en loslaat terwijl de cruise control actief is, wordt de cruise control automatisch losgelaten

Voorzorgsmaatregelen bij het gebruik van de cruise control

* In het geval van de cruise control, rijd in een positie waar de rem onmiddellijk kan worden gebruikt zodat de cruise control wordt geannuleerd en remmen mogelijk is ter voorbereiding op een veiligheidssituatie tijdens het rijden.

* Bij het overschakelen van de dual drive-modus naar de single modus in de cruise control, is het niet mogelijk om de cruise control te annuleren door het gaspedaal te gebruiken en is het alleen mogelijk om los te laten door te remmen.

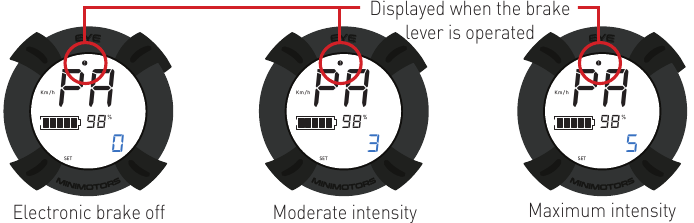

Instelling van de elektronische rem

* Voorzorgsmaatregelen bij het gebruik van de elektronische rem onmiddellijk na volledig opladen van de batterij
De elektronische remmen werken niet wanneer de batterij volledig is opgeladen, dus controleer en bedien dit apparaat zeker. Wanneer de batterij leeg is, werkt de elektronische rem normaal.

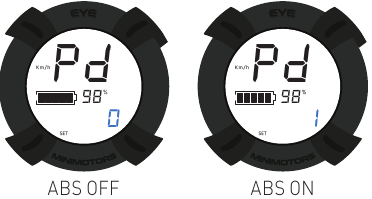

ABS functie instellingsgids

Alle elektrische motorfietsen zijn onderhevig aan plotseling remmen, waardoor de wielen stoppen met draaien. Als gevolg hiervan zorgt de slip van de band ervoor dat de bestuurder valt, wat ongelukken kan veroorzaken. Dit product is uitgerust met een ABS remfunctie om de bandvergrendeling vast te houden, waardoor veiliger remmen mogelijk is.

1. ABS functie AAN
   Stel het ABS functie gedeelte Pd van het dashboard in op 1.
2. ABS functie UIT
   Stel het ABS functie gedeelte Pd van het dashboard in op 0.
   * Pd - Wanneer de ABS functie AAN staat, wordt de PA - elektronische remfunctie geannuleerd.

* ABS rem is een afkorting van Anti-Lock Brake System. Het gebruikt het principe dat de maximale statische wrijvingskracht groter is dan de kinetische wrijving, zodat de remafstand (afstand van remmen tot stoppen) korter is dan die van een normale rem. Het heeft het voordeel dat het voertuig niet goed slipt wanneer het wiel draait en het is een remassistentiesysteem dat veiliger kan stoppen zonder wielblokkering en slip.

* Voorzorgsmaatregelen bij het gebruik van de ABS functie
ABS heeft het voordeel dat het kan stoppen bij de kortste remafstand die kan worden verkregen van de banden en wegomstandigheden. Vanwege het principe van herhaaldelijk vasthouden en loslaten van de rem meerdere keren per seconde, treedt er echter veel trilling op in de motor en het lichaam. Herhaalde trillingen veroorzaakt door dit kunnen frequente losraken van de motor, velg, bevestigingsdeel en carrosserie bevestigingsbout veroorzaken.

LED BAR functies

Zelfdiagnose via dashboard

Fouttype	Diagnose	Oplossing
	Systeemfout	* Als de foutinformatie verschijnt, stop dan onmiddellijk met het gebruik van het product en breng de scooter naar het servicecentrum voordat u hem gebruikt. Overmatig gebruik kan leiden tot schade aan het product en veiligheidsongevallen.
	Motorfout
	Versnellerfout
	Controllerfout
	Geen

* Het nummer wordt weergegeven wanneer de cruise control functie wordt uitgevoerd met een constante snelheid.

* Het nummer wordt weergegeven wanneer de remhendel wordt bediend. (Wanneer het indicatielampje brandt, werkt het gaspedaal niet.)

LED functie gids

Wanneer de LED is ingeschakeld, wordt de hoofdstroom ingeschakeld en de LED bar brandt wanneer de stroom van het gaspedaal wordt ingeschakeld. Zorg ervoor dat de LED lamp knop aan de rechterkant van het dek is ingeschakeld.

LED

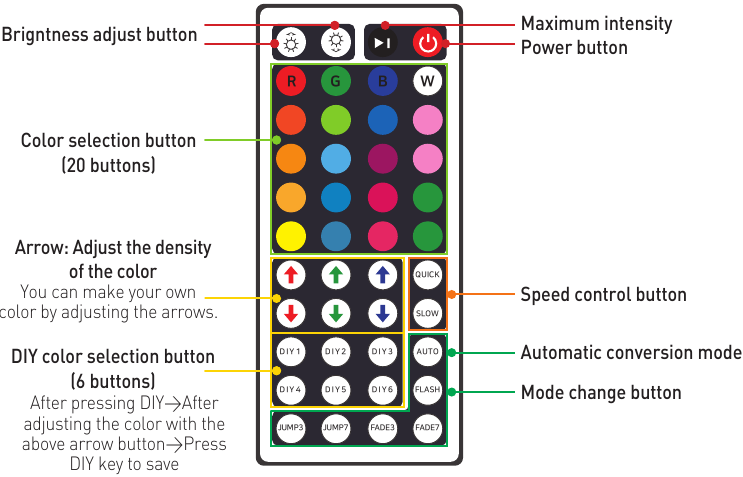

Functies en instellingen van de afstandsbediening

De LED afstandsbediening is infrarood. Gebruik de afstandsbediening op het Dualtron logo gedeelte van de stuurpen headset cover.

Hoe een oplader correct te gebruiken

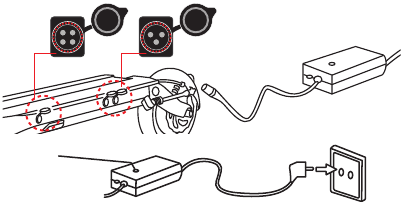

Basismethode voor opladen

1. Open de dop van de oplaadpoort en verbind deze met de connector van de oplader en sluit deze aan op het stopcontact.
2. Indicator laadstatus
   (Rood) Opladen
   (Groen) Opladen voltooid
3. Zorg ervoor dat u de dop van de oplaadpoort sluit tijdens het rijden of opbergen, behalve tijdens het opladen.
4. Wanneer u de connector op de oplaadpoort aansluit, kunnen er metalen vonken spatten als gevolg van spanningsverschil, maar dit is normaal.

Basismethode voor opladen
* Een defect aan de oplader en abnormale omstandigheden kunnen een elektrische schok en brand veroorzaken. Leer het juiste gebruik en voorkom veiligheidsongevallen van tevoren.

1. Fabrikanten en verkopers zijn niet verantwoordelijk voor problemen die voortvloeien uit demontage, modificatie of vermenging met andere opladers.

2. Het is verboden de oplader te gebruiken op plaatsen met een hoge luchtvochtigheid, hitte, ontvlambare materialen, afgesloten ruimtes of waar geen ventilatie is, zoals in een auto.

3. De oplader is niet waterdicht. Er wordt grondig gecontroleerd om te voorkomen dat er vocht in de oplader komt.

4. Kinderen en huisdieren mogen niet in de buurt van de oplader komen wanneer ze ermee in contact komen, omdat ze een elektrische schok kunnen veroorzaken.

5. Als het lampje van de oplader niet brandt, de oplader valt, een sterke externe schok, lange oplaadtijd of beschadiging van de kabelmantel, stop dan onmiddellijk met het gebruik en neem contact op met het servicecentrum.

6. Haal de stekker van de oplader uit het stopcontact als u langere tijd van huis bent.


7. Gebruik alleen een originele oplader.
8. Steek geen geleiders in de oplaadpoort.
9. Raak de stekker ongeveer 10 seconden niet aan nadat u de oplader hebt losgekoppeld. Er bestaat een risico op een elektrische schok door onmiddellijke ontlading.
10. Verwijder de terminal niet tijdens het opladen. Laad het interne circuit van de oplader op en veroorzaak een storing.
11. Gebruik het product niet tijdens het opladen.
12. Oplaadterminals moeten stevig contact maken tijdens het opladen en mogen niet worden gebruikt als de terminals gecorrodeerd of beschadigd zijn.
13. Wanneer u de oplader van het product loskoppelt, is het veilig om de terminal vast te houden zonder de draad vast te houden.

* Kortsluiting Waarschuwing: Wees voorzichtig dat u de batterij niet kortsluit, want kortsluiting van de batterij is erg gevaarlijk.

* Opmerking over overstroom: De batterij van dit product is ontworpen om automatisch de stroomtoevoer af te sluiten om de batterij te beschermen wanneer de overstroom hoger is dan 100 A.

* Waarschuwing lage spanning: De batterij van dit product is ontworpen om automatisch uit te schakelen wanneer de spanning onder 48 V daalt. Gebruik het product niet in de lage spanningsstatus.

Veiligheidsmaatregelen voor lithiumbatterijen

1. Zorg
   Lithiumbatterijen moeten worden beschermd tegen directe blootstelling aan kinderen en huisdieren.
2. Prestaties
   1. Lithiumbatterijen worden beïnvloed door de externe temperatuur. In de winter, wanneer de temperatuur laag is, verslechteren de prestaties van de batterij tijdelijk en worden de afstand en het vermogen verminderd.
   2. Lithiumbatterijen hebben de eigenschap dat de ontladingsprestaties met meer dan 15% worden verminderd bij 300 keer of vaker opladen/ontladen. Als de gebruikstijd wordt verkort als gevolg van langdurig gebruik, moet deze via het dichtstbijzijnde punt worden vervangen door een origineel exemplaar.

3. Opladen
   1. Lithiumbatterijen mogen alleen worden gebruikt met de originele batterij en oplader die door de fabrikant zijn geleverd. Eventuele problemen die worden veroorzaakt door het gebruik van een batterij die door de fabrikant is gemaakt, gemengd gebruik of het gebruik van de oplader, vallen niet onder de garantie van de fabrikant.
   2. Het opladen van de lithiumbatterij met een niet-originele oplader kan een storing of brand veroorzaken.
   3. De lithiumbatterij moet worden opgeladen in een goed geventileerde, droge plaats en rond de oplader op een plaats waar geen ontvlambaar materiaal aanwezig is.
   4. Lithiumbatterijen moeten worden opgeladen bij 0 ~ 45 ℃ en ontladen binnen -10 ~ 60 ℃. Opladen of ontladen bij een temperatuur buiten dit bereik kan een storing, brand of explosie veroorzaken.
   5. Als u van een koude buitenomgeving naar een warme binnenruimte verhuist, laad deze dan na 1 ~ 2 uur op. Dit is om te voorkomen dat er condensatie in het product ontstaat als gevolg van temperatuurverschil.
4. Opslag
   1. Lithiumbatterijen moeten uit de buurt van sneeuw, regen en direct zonlicht worden gehouden. Bewaar of laad ze niet op in een kofferbak of hete kamer. Kies een droge plaats en bewaar bij kamertemperatuur (10 ~ 20 ℃).
   2. Als u langer dan 3 maanden bewaart, laad dan het resterende batterijniveau op tot 70 ~ 80% (bewaar niet volledig opgeladen).
5. Probleemsymptoom, veiligheid
   1. Lithiumbatterijen moeten onmiddellijk worden stopgezet als ze beschadigd zijn of als er lekkage van de batterij, zure geur, uiterlijke vervorming enz. is, en neem contact op met de plaats van aankoop om technische ondersteuning en service te krijgen.
   2. Als oververhitting, rook of ontsteking wordt gedetecteerd in een product met een lithiumbatterij, stop dan onmiddellijk met opladen en gebruik, verplaats het product zo snel mogelijk naar buiten en gebruik vervolgens een brandblusser om te evolueren. Spuit geen water en dompel het product niet onder om te evolueren, wat gevaarlijker is.
   3. Lithiumbatterijen hebben een zeer hoge energiedichtheid, dus als u de batterij lange tijd oplaadt in geval van kortsluiting, lekkage, slechte batterij enz., is er een mogelijkheid tot ontsteking. Daarom moet u langdurig opladen zonder persoon vermijden, en opladen moet worden gedaan terwijl de persoon zich ervan bewust is dat het risico op onverwachte brand kan worden vermeden.
6. MisbruikAls de lithiumbatterij kortgesloten is of de polariteit is gewijzigd, of als de batterij is geraakt, kan dit leiden tot een storing of brand. Als u denkt dat de batterij is geraakt, moet u stoppen met opladen en gebruiken en het dichtstbijzijnde punt bezoeken voor inspectie.
7. Water Demontage, modificatie en reparatie van batterijen vallen niet onder de garantie van de lithiumbatterij. Er bestaat een risico op brand of elektrische schok als de oplader is aangesloten terwijl er vocht aanwezig is.
8.
   Koppel de batterij los van de hoofdeenheid en verbied het opladen, opnieuw installeren of gebruiken van andere toepassingen.

Demontage van de batterij verboden
Gevaar Demontage, modificatie en reparatie van de batterij vallen niet onder de garantie.

Veiligheidsrichtlijnen voor het rijden

Vereiste controle voor gebruik

1. Controleer het gaspedaal en het stuur

   • Bedien de gashendel ongeveer 2 ~ 3 keer om te controleren of deze terugkeert naar de uitgangspositie.
   • Wees voorzichtig dat overmatig leunen van de gashendel en manipulatie van de gashendel een storing kunnen veroorzaken als gevolg van schade aan interne onderdelen.
   • Controleer de bevestigingsconditie en speling van de QR-hendel op het stuur.
2. Controleer de rem en kabel

   • De remkracht is voldoende om de bedrijfsomstandigheden te controleren. Als de remkracht aanzienlijk is verminderd, gebruik deze dan onmiddellijk na inspectie en actie.
   • Controleer of de remblok niet versleten is, of de kabel niet los zit, of de kabel niet beschadigd is en of er geen lekkage is in het geval van hydraulische remmen.
   • Als er een ongebruikelijk gevoel of geluid is tijdens het gebruik, controleer dan op breuk, slijtage en vervorming van de binnendraad van de remkabel.
   • Controleer of de bouten en moeren van de rembevestigingsdelen niet los zitten en of de schijf niet vervormd of beschadigd is.
3. Controleer de bandenspanning en de uniaxiale conditie

   • Controleer de voor- en achterbanden op slijtage en lekke banden en controleer de juiste bandenspanning (45 tot 50 psi) voor de band. Wanneer het tekort aan lucht wordt verkort, neemt de kans op een lekke band toe, dus controleer altijd.
   • Het is noodzakelijk om het vervangingstijdstip te beoordelen door het uiterlijk van de band te observeren, zoals schade aan de band, ongelijkmatige slijtage.
4. Aandraaicontrole, zoals vouwgedeelte en handgreepgedeelte

   • Zorg ervoor dat de bouten en moeren van alle onderdelen van het product goed vast zitten en niet los zitten. Controleer de bevestigingsconditie en speling van de vouw- en bevestigingsdelen van het handvat (QR-hendel, vaste schuif, scharniermiddenbout, headsetmoer, zwenkarm enz.)

Als er een vouwspleet is, kan deze worden aangepast met een tongbout. Als u er echter te hard aan trekt, wordt het stijf zonder opening, maar het kan 'knetteren' klinken. In dit geval, als u de tune-bout correct afstelt, verdwijnt het geluid en wordt de speling ook aangepast.

* Stop in dit geval onmiddellijk met rijden.
Als u tijdens het rijden een van de volgende situaties tegenkomt, stop dan onmiddellijk met rijden en neem contact op met uw dichtstbijzijnde filiaal of servicecentrum voor de juiste maatregelen. Als u foto's en video's verstrekt om een nauwkeurige diagnose te krijgen, is professionele counseling beschikbaar.

• Ongebruikelijke verwarming van de motor
• Fout in de remstatus
• Foutmeldingen op het instrumentenpaneel
• Wanneer de gashendel wordt teruggebracht naar de oorspronkelijke positie
• Er wordt abnormaal geluid gegenereerd
• Productrook, ontsteking, zure geur
• Bij regen of nat met water of in een vergelijkbare situatie
• Wanneer ander rijden als onredelijk wordt beoordeeld

Onderhoud

Onderhoud en zelfonderhoud

Elektrische producten kunnen door verschillende factoren beschadigd raken. De levensduur van elk onderdeel varieert afhankelijk van de rijgewoonten en de rijomgeving. Onderdelen die de levensduur overschrijden, kunnen ongevallen veroorzaken. Laten we verschillende onderdelen beheren en veiligheidsongevallen van tevoren voorkomen.

1. Controleer de vervangingstijd van verbruiksartikelen
   ※ Het rubber in de rubberen vering wordt uitgehard naarmate de verbruiksartikelen worden gebruikt, en de prestaties van de vering worden enigszins verminderd vanwege de verminderde elasticiteit.
   1. De componenten en ophangingsonderdelen van de autozwenkarm, banden, binnenbanden, wielen, lagers, balhoofdlagers, schijven, remblokken, kabels en vouwonderdelen, diverse beugels en andere verbruiksartikelen die periodieke inspectie vereisen En controleer altijd.

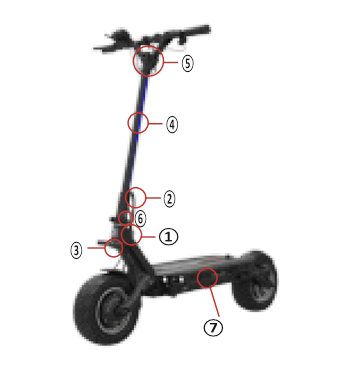

	Onderdelen met vermoeiingsbreuk en vervangingscyclus onderhoudsonderdelen
	DUALTRON THUNDER
	Nr	Naam onderdeel	Vervangingscyclus / km
	1	LOWER HINGE	2 JAAR / 7.000
	2	HIGHER HINGE	3 JAAR / 20.000
	3	HINGE BOLT	1 JAAR / 5.000
	4	STEERING TUBE	3 JAAR / 20.000
	5	HANDLE STEM	3 JAAR / 20.000
	6	LOCKING SLIDE	2 JAAR / 10.000
	7	BATTERY	2 JAAR / 20.000
	8	Overige chassiscomponenten	Als de buitenkant beschadigd of vervormd is

2. Inspectie van externe schade door rijomgeving
   1. Vervang onderdelen die mogelijk beschadigd zijn door de externe rijomgeving, zoals vervorming van onderdelen, scheuren als gevolg van compressie en tekenen van overschrijding van fijn goud of levensverwachting.
   2. Als het product lange tijd wordt blootgesteld aan sterk zonlicht, kan verkleuring optreden.
   3. In het geval van zwaar rijden, zoals normale sprongen, lichte schokken zoals draaien, botsen, enz., bij frequent of langdurig rijden in slechte wegomstandigheden of bij het rijden van duizenden kilometers of meer, verschijnselen van vermoeidheidsbreuk Controleer en vervang het onderdelenvervangingsschema voor elk product voor de veiligheid.
   4. Onderdelen voor vermoeiingsbreuk en onderhoud kunnen afwijken van de voorbeeldcondities, afhankelijk van de rijomgeving en de bedrijfsomstandigheden. Controleer ook te allen tijde andere onderdelen dan de vervangingscyclus (onderhoudsonderdelen) om te controleren op tekenen van afwijkingen.


* Metalen trillingen kunnen optreden als gevolg van motortrillingen, trillingen van de remschijf en het remblok tijdens het belastingsgedeelte dat tijdens het rijden versnelt. (Ongeveer 15 ~ 30 km, verschillend voor elk product)
Dit is een fenomeen waarbij alle toerentallen (ventilatoren, auto's, schepen, enz.) trillen met een specifieke rotatiefrequentie (rpm) in plaats van het product. Als het continue geluid of metaalgeluid echter groot is, bestaat de mogelijkheid dat de schijf is gebogen en vervormd.

* Houd er rekening mee dat er na het rijden een risico op brandwonden bestaat als gevolg van de hitte aan de kant van de motor en de rem (vooral de schijfrotor).

* Wees voorzichtig dat de bouten van de motor, de velg en de motoras als gevolg van de ABS-functie los kunnen raken.

Onderhoud door zelfonderhoud

1. Rem afstelmethode

   Als de remkracht afneemt als gevolg van oververhitting van de olie, beschadiging van de olieslang, het losraken van de remhendel, olielekkage, enz. nadat de rem lange tijd op de afdalingsweg is gebruikt, stop dan met het gebruik en gebruik deze na controle.

2. Methode voor het vervangen van banden

   1. Nadat u de remklauwen hebt verwijderd, verwijdert u de motor met een 18 mm steeksleutel en demonteert u de wiel- en motorbevestigingsbouten.
   2. Verwijder de wind uit de banden en druk de banden van het wiel.
   3. Vervang de banden en voltooi de montage van de banden in omgekeerde volgorde. Draai de gemonteerde band vast zodat deze op de carrosserie past en draai vervolgens de schroeven en bouten vast.
      *voorzichtig

• Nadat u de banden hebt vervangen, probeert u een eenvoudige testrit met de juiste bandenspanning (45 tot 50 psi).
• Wanneer er een lekke band is opgetreden, is het mogelijk om reparatie uit te voeren met behulp van een patchafdichting. Gebruik de band tijdens het continu controleren en controleren.

Easy-wheel systeem
* Volledig scheidbaar naafmotorontwerp Door de velg en de naafmotor volledig scheidbaar te ontwerpen, is het mogelijk om alleen de velg te vervangen zonder de hele motor te vervangen wanneer de velg breekt, waardoor het onderhoud en onderhoud van het product wordt verbeterd. (Patent aangevraagd)

3. Oorzaken en tegenmaatregelen van schijfremgeluid
   De schijfremmethode maakt gebruik van een schijfremmethode met veel elektrische stepjes, omdat de remkracht goed is. Als u echter een scherp sissend geluid krijgt wanneer u de schijfrem vasthoudt, komen er stof- of zanddeeltjes op de grond op het oppervlak van de schijf terecht, waardoor er zich vreemde stoffen op de remblokken of het schijfoppervlak bevinden, of buigen als gevolg van hitte of externe impact. Reinig op dit moment het binnenoppervlak van de schijf door de wielen te draaien met een schone, droge doek, of door de gebogen schijven recht te trekken.

   Als de bovenstaande maatregelen niet worden genomen, ga dan naar de dichtstbijzijnde vestiging en laat een veiligheidscontrole uitvoeren. Er kan een ander probleem zijn.
4. Variabel rubberen veersysteem (patent aangevraagd) afstelling
   Ontworpen door MINI Motors, 's werelds grootste 45-staps verstelbare (3x3x5) rubberen veersysteem stelt u in staat om de veersterkte aan te passen met de afstand van de motoras (3 stappen), de armhoek (3 stappen) en de vervanging van de rubberen cartridge (5 stappen).
   1. Verwijder het voorspatbord met een 3 mm inbussleutel, draai de 18 mm (motorkant), 19 mm (zwenkarmkant) moer los en draai vervolgens de moer los om de ophangarm te verwijderen.
   2. Pas de afstand van de motoras, de vervanging van de rubberen cartridge en de armlengte aan de gewenste veersterkte aan.

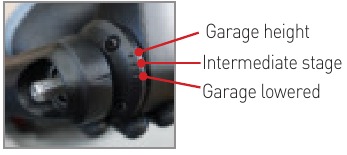

      • Afstand motoras (3 stappen): Hoogteverstelling (op gewicht)
        U kunt de hoogte vanuit het midden aanpassen.

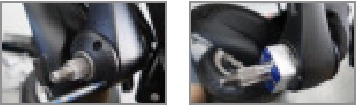

      • Rubbervervanging (5e fase): Vervang cartridge (Pas de hoogte aan op gewicht) |
        Draai beide moeren los met een sleutel, draai de 3 mm bouten los en verwijder ze. Vervang de cartridge als deze ontbreekt. (Het kan worden gewijzigd afhankelijk van gewicht en smaak)

   3. Lijn beide ophangarmen uit op de gewenste hoek en monteer ze opnieuw met Loctite (schroefborging).

Productspecificatie

*De specificatie kan door de fabrikant zonder voorafgaande kennisgeving worden gewijzigd om de kwaliteit en veiligheid voor gebruikers te verbeteren.
*De afstand kan worden beïnvloed door het geladen gewicht, de windrichting (windsnelheid), de wegomstandigheden, de helling en de bandentoestand.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dualtron THUNDER Handleiding

Beschikbare talen
