Over uw nieuwe product

Met de DYMO LabelManager 360D elektronische labelmaker kunt u een breed scala aan hoogwaardige, zelfklevende labels maken. U kunt ervoor kiezen om uw labels af te drukken in veel verschillende lettertypen, lettergroottes en stijlen. De labelmaker gebruikt DYMO D1-labelcassettes met een breedte van 6 mm (1/4"), 9 mm (3/8"), 12 mm (1/2") of 19 mm (3/4"). Deze labelcassettes zijn verkrijgbaar in een breed scala aan kleuren.
Ga naar www.dymo.com voor informatie over het verkrijgen van labels en accessoires voor uw labelmaker.

Productregistratie
Ga naar www.dymo.com/register om uw labelmaker online te registreren.

Aan de slag

Volg de instructies in dit gedeelte om uw eerste label af te drukken.

De stroom aansluiten

De labelmaker wordt gevoed door een oplaadbaar lithium-ion-batterijpakket. Om energie te besparen, schakelt de labelmaker automatisch uit na twee minuten inactiviteit.

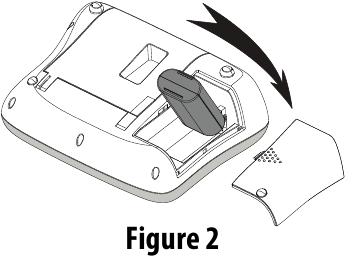

Het batterijpakket plaatsen

Het batterijpakket dat bij uw labelmaker wordt geleverd, is gedeeltelijk opgeladen. U hoeft het batterijpakket niet op te laden voordat u uw labelmaker voor de eerste keer gebruikt.

Het batterijpakket plaatsen

1. Schuif het deksel van het batterijcompartiment van de labelmaker af. Zie Afbeelding 2.

2. Plaats het batterijpakket in het batterijcompartiment.
3. Plaats het deksel van het batterijcompartiment terug.

OPMERKING Verwijder het batterijpakket als de labelmaker gedurende langere tijd niet wordt gebruikt.

Lees de veiligheidsvoorschriften voor de oplaadbare batterij.

Het batterijpakket opladen

Er wordt een stroomadapter meegeleverd met uw labelmaker voor het opladen van het batterijpakket.

OPMERKING
De stroomadapter wordt alleen gebruikt voor het opladen van het batterijpakket; de stroomadapter kan niet worden gebruikt om de labelmaker van stroom te voorzien.

Gebruik alleen de stroomadapter die in deze gebruikershandleiding wordt vermeld: Adapter model DSA-6PFG-12 Fc 120050 (opmerking: "c" kan EU, UP, UK, US, UJ, JP, CH, IN, AU, KA, KR, AN, AR, BZ, SA, AF of CA zijn) van Dee Van Enterprise Co., Ltd.

Het batterijpakket opladen

1. Steek de stroomadapter in de stroomconnector aan de bovenkant van de labelmaker.
2. Steek het andere uiteinde van de stroomadapter in een stopcontact.

De labelcassette plaatsen

Uw labelmaker wordt geleverd met één labelcassette. Ga naar www.dymo.com voor informatie over het aanschaffen van extra labelcassettes.

Het mes van de snijder is extreem scherp. Houd bij het vervangen van de labelcassette vingers en andere lichaamsdelen uit de buurt van het mes van de snijder en druk niet op de snijknop.

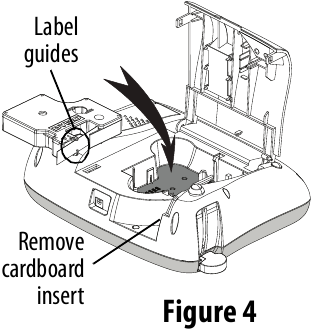

De labelcassette plaatsen

1. Til het deksel van de labelcassette op om het labelcompartiment te openen. Zie Afbeelding 3.

2. Verwijder, voordat u de labelmaker voor de eerste keer gebruikt, het beschermende kartonnen inzetstuk uit de labeluitgangssleuf. Zie Afbeelding 4.

3. Plaats de cassette met het label naar boven gericht en gepositioneerd tussen de labelgeleiders.
4. Druk stevig aan totdat de cassette op zijn plaats klikt.

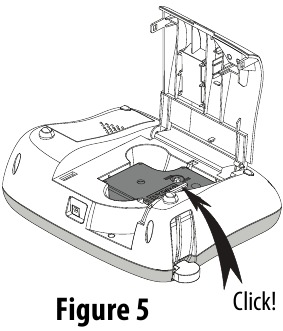

   Zie Afbeelding 5.

5. Sluit het deksel van de labelcassette.

Het apparaat voor de eerste keer gebruiken

De eerste keer dat u de stroom inschakelt, wordt u gevraagd de taal en labelbreedte te selecteren. Deze selecties blijven ingesteld totdat u ze wijzigt.
U kunt deze selecties wijzigen met de -toets.

De labelmaker instellen

1. Druk op om de stroom in te schakelen.
2. Selecteer de taal en druk op .
3. Selecteer inches of mm en druk op .
4. Selecteer de breedte van de labelcassette die zich momenteel in de labelmaker bevindt en druk op .

U bent nu klaar om uw eerste label af te drukken.

Een label afdrukken

1. Voer tekst in om een eenvoudig label te maken.
2. Druk op .
3. Selecteer het aantal exemplaren.
4. Druk op of om af te drukken.
5. Druk op de snijknop om het label te snijden.

Gefeliciteerd! U hebt uw eerste label afgedrukt. Lees verder voor meer informatie over de beschikbare opties voor het maken van labels.

Het product leren kennen

Maak uzelf vertrouwd met de locatie van de functie- en functietoetsen op uw labelmaker. Raadpleeg Afbeelding 1. In de volgende paragrafen wordt elke functie in detail beschreven.

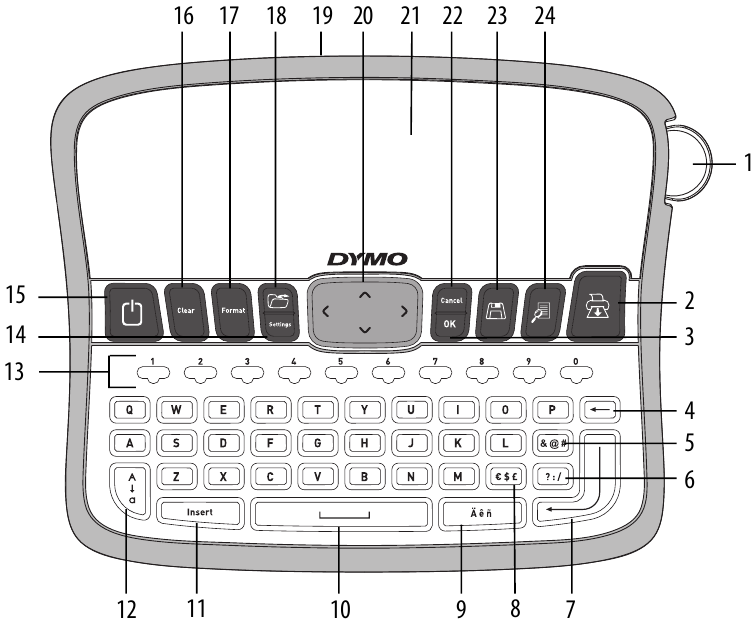

Afbeelding 1 DYMO LabelManager 360D elektronische labelmaker

1. Snijknop
2. Afdrukken
3. OK
4. Backspace
5. Symbolen - Interpunctie
6. Symbolen - Algemeen
7. Retour
8. Symbolen - Valuta
9. Karakter met accent
10. Spatiebalk
11. Invoegen
12. Caps
13. Numerieke toetsen
14. Instellingen
15. Aan/uit
16. Wissen
17. Formatteren
18. Openen
19. AC-stroomadapter
20. Navigatie
21. LCD-scherm
22. Annuleren
23. Opslaan
24. Voorbeeld

Stroom

De -knop schakelt de stroom in en uit. Na twee minuten inactiviteit wordt de stroom automatisch uitgeschakeld. Wanneer de printer automatisch wordt uitgeschakeld, wordt het laatst gemaakte label onthouden en weergegeven wanneer de stroom weer wordt ingeschakeld. De eerder geselecteerde stijlinstellingen worden ook hersteld.

Wanneer de printer handmatig wordt uitgeschakeld, worden de labeltekst en stijlinstellingen niet onthouden en wordt een leeg label weergegeven wanneer de stroom weer wordt ingeschakeld.
Als het huidige label nog niet is opgeslagen, wordt u gevraagd het label op te slaan wanneer u de stroom uitschakelt.

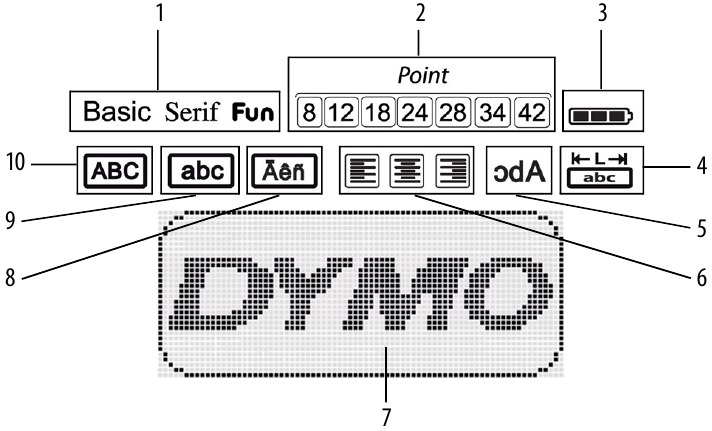

LCD-scherm

Het scherm kan twee regels tekst tegelijk weergeven. Het aantal tekens dat op elke regel wordt weergegeven, varieert als gevolg van proportionele spatiëring.
Met DYMO's exclusieve grafische display is de meeste opmaak die u toevoegt direct zichtbaar.

Functie-indicatoren langs de bovenkant van het LCD-scherm worden zwart weergegeven om u te laten weten wanneer een functie is geselecteerd.

1. Lettertype
2. Lettergrootte
3. Batterij
4. Vaste label lengte
5. Spiegeltekst
6. Tekstuitlijning
7. Bewerkingsgebied
8. Karakter met accent
9. Kleine letters
10. Hoofdletters

Formatteren

De -toets geeft de submenu's Lettertype, Lettergrootte, Stijl, Randen en Onderstrepen, Label Lengte, Uitlijning en Spiegelen weer. Deze opmaakfuncties worden later in deze gebruikershandleiding beschreven.

Invoegen

Met de -toets kunt u symbolen, clip art of opgeslagen tekst op uw label invoegen. Deze functies worden later in deze gebruikershandleiding beschreven.

Instellingen

De -toets geeft de submenu's voor taal, meeteenheden, labelbreedte en informatie weer.

CAPS-modus

De -toets schakelt de hoofdlettergevoeligheid in of uit. Wanneer de CAPS-modus is ingeschakeld, wordt de CAPS-modusindicator op het display weergegeven en worden alle letters die u invoert, in hoofdletters weergegeven. De standaardinstelling is CAPS-modus uit. Wanneer de CAPS-modus is uitgeschakeld, worden alle letters in kleine letters weergegeven.

Backspace

De -toets verwijdert het teken links van de cursor.

Wissen

De -toets geeft u de mogelijkheid om alle labeltekst, alleen de tekstopmaak of beide te wissen.

Navigatietoetsen

U kunt uw label bekijken en bewerken met de linker en rechter navigatietoetsen. U kunt ook door menuselecties navigeren met de omhoog en omlaag navigatietoetsen en vervolgens op drukken om een selectie te maken.

Annuleren

Met de -toets kunt u een menu verlaten zonder een selectie te maken of een actie annuleren.

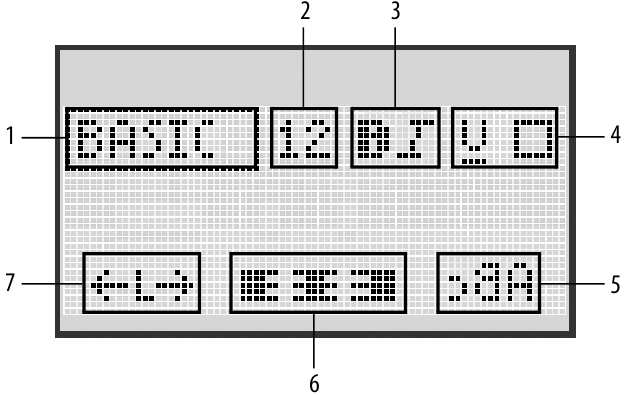

Uw label opmaken

U kunt kiezen uit verschillende opmaakopties om het uiterlijk van uw labels te verbeteren.

1. Lettertype
2. Lettergrootte
3. Letterstijl
4. Rand/Onderstrepen
5. Spiegelen
6. Uitlijning
7. Labellengte

Om de opmaak aan te passen

1. Druk op .
2. Gebruik de navigatietoetsen om de opmaakoptie te selecteren die u wilt wijzigen en druk op .
3. Selecteer de optie die u wilt toepassen op uw label en druk op .

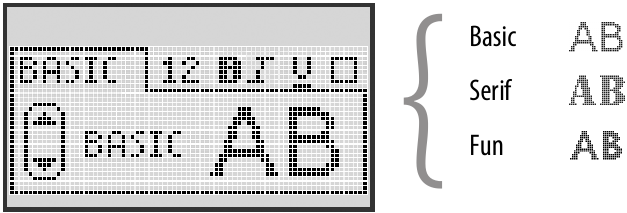

Lettertype

Er zijn drie lettertypen beschikbaar voor uw labels:

• Gebruik de navigatietoetsen omhoog en omlaag om het lettertype te selecteren.

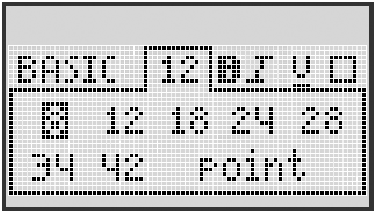

Lettergrootte

Er zijn zeven lettergroottes beschikbaar voor uw labels:

De beschikbare lettergroottes zijn afhankelijk van de labelbreedte die u hebt geselecteerd. De lettergrootte is van toepassing op alle tekens op een label.

• Gebruik de navigatietoetsen omhoog en omlaag of links en rechts om de lettergrootte te selecteren.

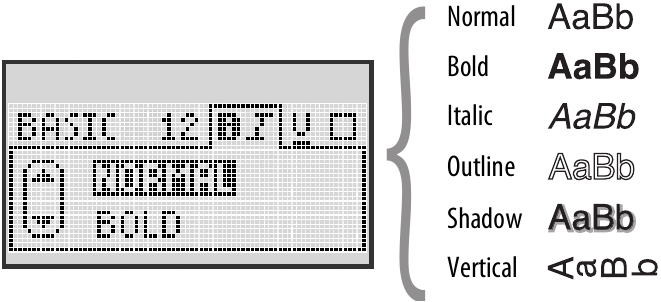

Letterstijlen

U kunt kiezen uit zes verschillende letterstijlen:

• Gebruik de navigatietoetsen omhoog en omlaag om de letterstijl te selecteren.

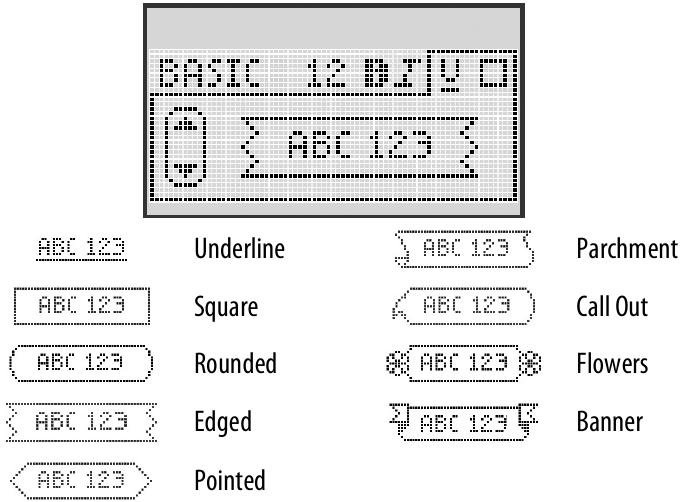

Randen en onderstrepingen toevoegen

U kunt uw tekst markeren door een rand of onderstreping te kiezen.

• Gebruik de navigatietoetsen omhoog en omlaag om de rand of onderstreping te selecteren.


Een label kan worden onderstreept of in een rand worden geplaatst, maar niet beide tegelijk.
Wanneer u randen gebruikt op labels met twee regels, worden beide regels in één rand geplaatst.
Wanneer u onderstreping gebruikt op labels met twee regels, worden beide regels onderstreept.

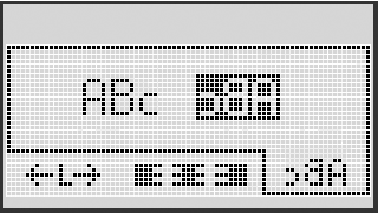

Spiegeltekst gebruiken

Met de spiegelopmaak kunt u tekst afdrukken die van rechts naar links leest, zoals u de tekst in een spiegel zou zien.

• Gebruik de navigatietoetsen links en rechts om de spiegelopmaak te selecteren.

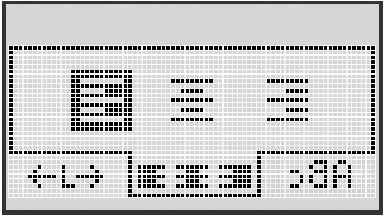

De tekst uitlijnen

U kunt de tekst uitlijnen om links- of rechtsuitgelijnd op het label af te drukken. De standaarduitlijning is gecentreerd.

• Gebruik de navigatietoetsen links en rechts om de tekstuitlijning te selecteren.


Labels met een vaste lengte maken

Normaal gesproken wordt de lengte van het label bepaald door de lengte van de tekst. U kunt er echter voor kiezen om de lengte van het label in te stellen voor een specifieke toepassing.

Wanneer u een vaste labellengte kiest, wordt de grootte van de labeltekst automatisch aangepast aan het label. Als de tekst niet kan worden aangepast aan de vaste labellengte, wordt een bericht weergegeven met de kleinst mogelijke labellengte voor deze tekst. U kunt een label met een vaste lengte kiezen tot 400 mm (15") lang.

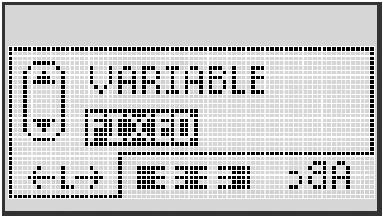

Om een vaste lengte in te stellen

1. Gebruik de navigatietoetsen omhoog en omlaag om de vaste optie te selecteren.

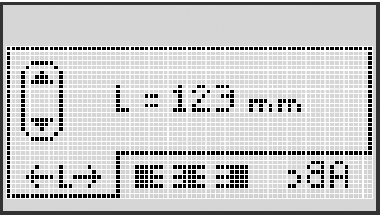

2. Gebruik de navigatietoetsen omhoog en omlaag om de labellengte te selecteren, of gebruik de numerieke toetsen om de labellengte in te voeren.


Labels met twee regels maken

U kunt maximaal twee regels op een label afdrukken. Er kan slechts één regel tekst worden afgedrukt op labels van 6 mm (1/4").

Om een label met twee regels te maken

1. Typ de tekst voor de eerste regel en druk op .
2. Typ de tekst voor de tweede regel.
3. Druk op om af te drukken.

Clip art, symbolen en speciale tekens gebruiken

Clip art, symbolen, interpunctie en andere speciale tekens kunnen aan uw labels worden toegevoegd.

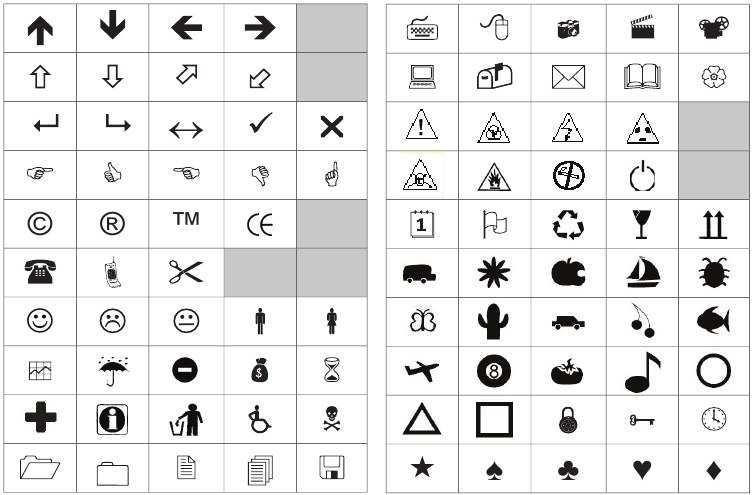

Clip art toevoegen

De labelmaker bevat de onderstaande clip art.

Om clip art in te voegen

1. Druk op , selecteer Clip Art (Clip Art) en druk vervolgens op .
2. Gebruik de navigatietoetsen omhoog en omlaag of links en rechts om de gewenste clip art te selecteren.
3. Wanneer u de clip art hebt gevonden, drukt u op om de clip art aan uw label toe te voegen.

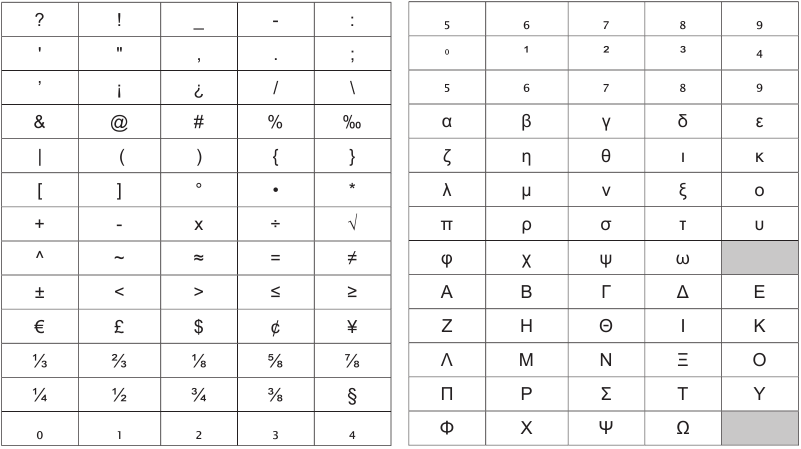

Symbolen toevoegen

De labelmaker ondersteunt de onderstaande uitgebreide symbolenset.

Om een symbool in te voegen

1. Druk op , selecteer Symbols (Symbolen) en druk vervolgens op .
2. Gebruik de navigatietoetsen omhoog en omlaag of links en rechts om het gewenste symbool te selecteren.
3. Wanneer u het symbool hebt gevonden, drukt u op om het symbool aan uw label toe te voegen.

De symbooltoetsen gebruiken

U kunt snel symbolen toevoegen met behulp van de sneltoetsen voor algemene symbolen, interpunctie en valutasymbolen.

Om snel symbolen toe te voegen

1. Druk op een van de volgende:
   • om een algemeen symbool toe te voegen.
   • om een interpunctieteken toe te voegen.
   • om een valutasymbool toe te voegen.
2. Selecteer het gewenste symbool en druk op .

Internationale tekens toevoegen

De labelmaker ondersteunt de uitgebreide Latijnse tekenset.
Na het indrukken van de accenttoets, opent u door op een letter te drukken een menu met alle beschikbare variaties van die letter.
Als bijvoorbeeld Frans is geselecteerd als de taal en u drukt op de accenttoets en vervolgens op de letter a, ziet u a à â æ enzovoort, alle beschikbare variaties. De tekenvariaties en de volgorde waarin de variaties verschijnen, zijn afhankelijk van de taal die u hebt geselecteerd.

Om tekens met accenten toe te voegen

1. Druk op .
   De indicator voor tekens met accenten wordt weergegeven op het display.
2. Druk op een alfabetisch teken.
   De accentvariaties worden weergegeven.
3. Gebruik de navigatietoetsen links en rechts om het gewenste teken te selecteren en druk op .

Afdrukopties

U kunt een voorbeeld van uw label bekijken en meerdere labels afdrukken.

Een voorbeeld van uw label bekijken

U kunt een voorbeeld van de tekst en opmaak van uw label bekijken voordat u gaat afdrukken.

Om een voorbeeld van uw label te bekijken

• Druk op .

De labellengte wordt weergegeven. Vervolgens schuift, indien nodig, de tekst van het label over het display.

Meerdere labels afdrukken

Telkens wanneer u afdrukt, wordt u gevraagd hoeveel exemplaren u wilt afdrukken. U kunt maximaal tien exemplaren tegelijk afdrukken.

Om meerdere labels af te drukken

1. Druk op .
2. Selecteer of voer het aantal af te drukken exemplaren in en druk op .

Wanneer het afdrukken is voltooid, keert het aantal af te drukken exemplaren terug naar de standaardwaarde 1.

Het geheugen van de unit gebruiken

De labelmaker heeft een krachtige geheugenfunctie waarmee u de tekst van maximaal negen veelgebruikte labels kunt opslaan. U kunt opgeslagen labels terugroepen en u kunt opgeslagen tekst in een label invoegen.

Een label opslaan

U kunt maximaal negen veelgebruikte labels opslaan. Wanneer u een label opslaat, worden de tekst en alle opmaak opgeslagen.

Om het huidige label op te slaan

1. Druk op . De eerste beschikbare geheugenlocatie wordt weergegeven.
2. Gebruik de navigatietoetsen om door de locaties te bladeren.
   U kunt een nieuw label opslaan op een van de geheugenlocaties.
3. Selecteer een geheugenlocatie en druk op .
   Uw label is opgeslagen en u keert terug naar het label.

Opgeslagen labels openen

U kunt eenvoudig labels openen die zijn opgeslagen in het geheugen om ze later te gebruiken.

Om opgeslagen labels te openen

1. Druk op . De eerste geheugenlocatie wordt weergegeven
2. Gebruik de navigatietoetsen om een label te selecteren om te openen en druk op .

Om een geheugenlocatie te wissen, selecteert u eerst een geheugenlocatie en drukt u vervolgens op .

Opgeslagen tekst invoegen

U kunt de tekst van een opgeslagen label in het huidige label invoegen. Alleen de opgeslagen tekst wordt ingevoegd, niet de opmaak.

Om opgeslagen tekst in te voegen

1. Plaats de cursor op de locatie in het label waar u de tekst wilt invoegen.
2. Druk op , selecteer Saved Text (Opgeslagen tekst) en druk op .
   De eerste geheugenlocatie wordt weergegeven.
3. Gebruik de navigatietoetsen om de tekst te selecteren die u wilt invoegen.
4. Druk op .
   De tekst wordt in het huidige label ingevoegd.

Uw product onderhouden

Uw labelmaker is ontworpen om u lang en probleemloos van dienst te zijn, terwijl er zeer weinig onderhoud nodig is. Reinig uw labelmaker van tijd tot tijd om hem goed te laten werken. Reinig het mes telkens wanneer u de labelcassette vervangt.

Het mes is extreem scherp. Vermijd direct contact met het mes tijdens het reinigen van het mes.

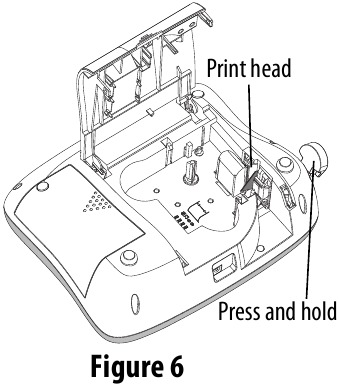

Het mes reinigen

1. Verwijder de labelcassette.
2. Houd de snijknop ingedrukt om het mes bloot te leggen. Zie Afbeelding 6.

3. Gebruik een wattenstaafje en alcohol om beide zijden van het mes te reinigen.

De printkop reinigen

1. Verwijder de labelcassette.
2. Verwijder het reinigingsgereedschap van de binnenkant van het deksel van het labelcompartiment. Als u geen reinigingsgereedschap hebt, neem dan contact op met DYMO Customer Care (http://support.dymo.com).
3. Veeg voorzichtig met de gevoerde kant van het gereedschap over de printkop. Zie Afbeelding 6.

Probleemoplossing

Bekijk de volgende mogelijke oplossingen als u een probleem ondervindt tijdens het gebruik van uw labelmaker.

Als u nog steeds hulp nodig hebt, gaat u naar de DYMO-website op www.dymo.com.
