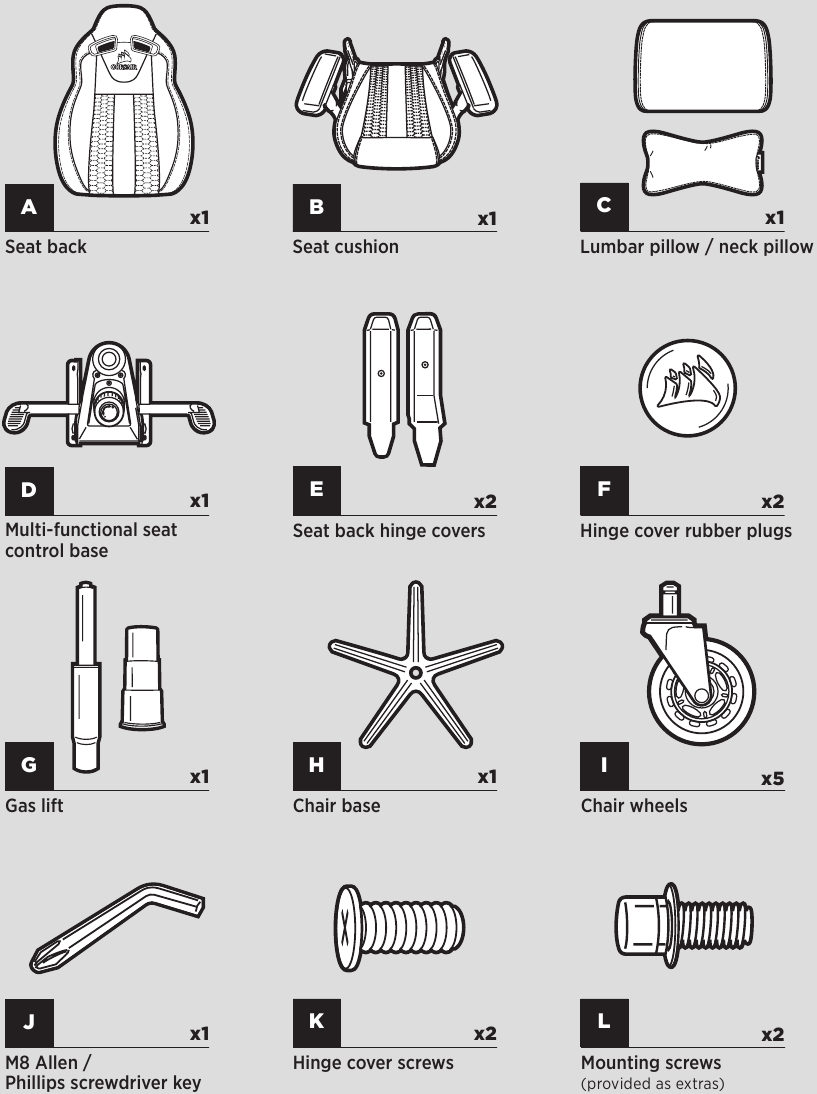

T2 ROAD WARRIOR Inhoud

Let op: Schroefhardware is vooraf in de fabriek geïnstalleerd op de bevestigingslocaties om een goede pasvorm en functie tijdens de montage te garanderen

Montage-instructies

Dit meubel bevat kleine onderdelen die verstikkingsgevaar opleveren voor kinderen jonger dan 3 jaar. Deze onderdelen zijn uitsluitend bedoeld voor montage door volwassenen en moeten permanent aan het meubel worden bevestigd.
Ongebruikte onderdelen moeten op de juiste manier worden opgeslagen of weggegooid.

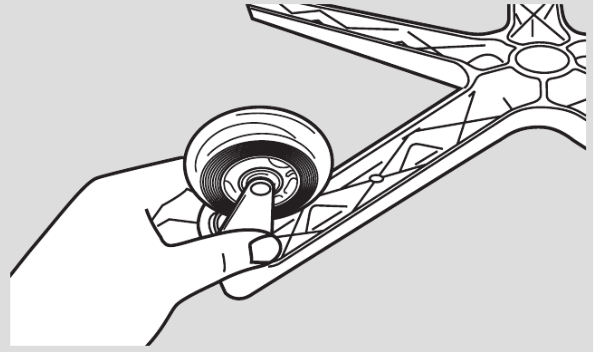

1. Plaats de stoelwielen in de stoelbasis door de pen stevig in de gaten aan de onderkant van de basis te drukken.

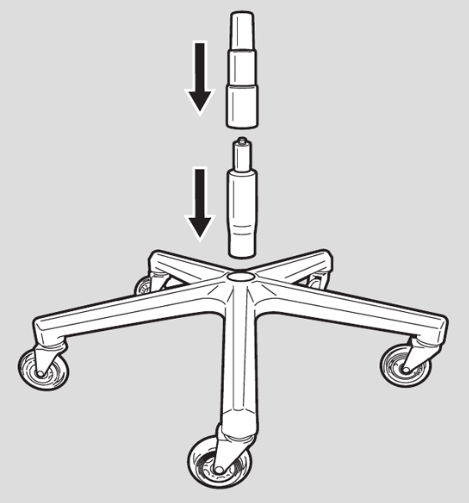

2. Installeer de gaslift en gaslift afdekking in de bovenkant van de stoelbasis door het grotere uiteinde in het gat in het midden van de stoelbasis te plaatsen.

   1. Plaats de gasliftafdekking over de gaslift met de grotere opening naar beneden.
   2. Verwijder de rode beschermkap van de bovenkant van de gaslift.
   3.
      De hoogteverstelling van de zitting werkt niet als de rode beschermkap niet van de gaslift is verwijderd.

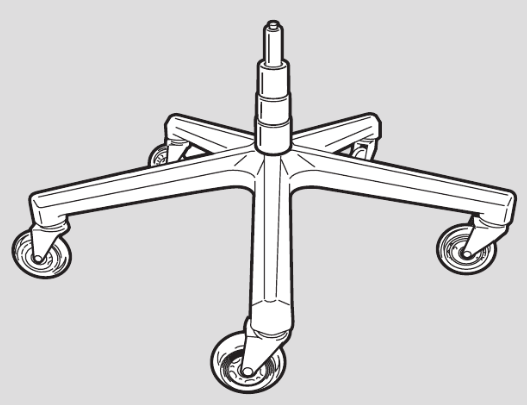

3. Plaats de voltooide stoelbasis opzij.

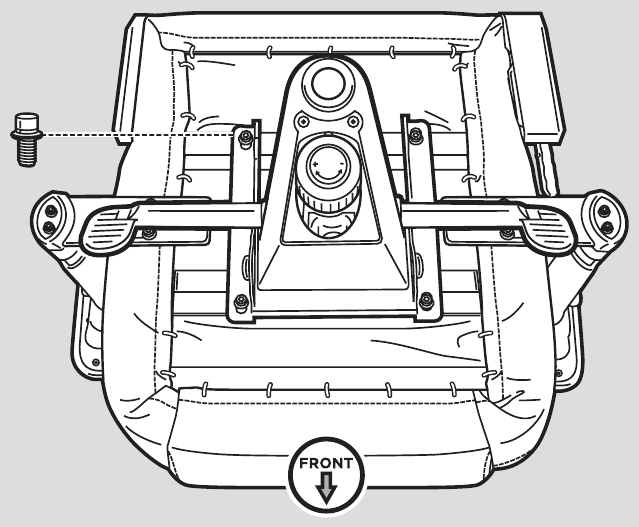

4. Montage van de stoelzitting.
   1. Verwijder de vier schroeven van de onderkant van het zitkussen met behulp van de meegeleverde M8-inbussleutel.
   2. Bevestig met de vier schroeven van de onderkant van het zitkussen de bedieningsbasis van de zitting aan het zitkussen.

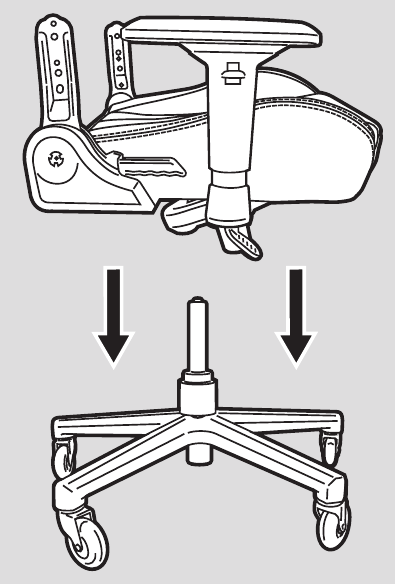

5. Plaats de zittingmontage op de multifunctionele bedieningsbasis van de zitting door de gasliftcilinder in het middelste gat in de bedieningsbasis van de zitting te steken.

   1. Zorg ervoor dat de zittingmontage stevig naar beneden is gedrukt voordat u de stoel gebruikt.

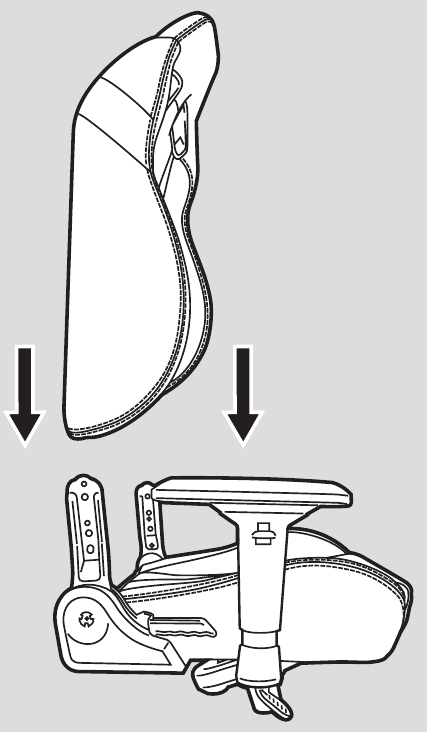

6. Zittingrugleuning aan zittingmontage.

   1. Verwijder de schroeven van de rugleuning met behulp van de meegeleverde M8-inbussleutel.
   2. TIP: Begin met de rechterkant van de stoel met het achteroverleunmechanisme. Het is veel gemakkelijker om aan deze kant te beginnen, omdat het bevestigingspunt vastzit. Draai de schroeven niet volledig vast totdat u beide zijden (alle vier de bouten) in de rugleuning hebt gestoken.
   3. Gebruik de schroeven die van de rugleuning zijn verwijderd om het zitkussen en de rugleuning aan elkaar te bevestigen.

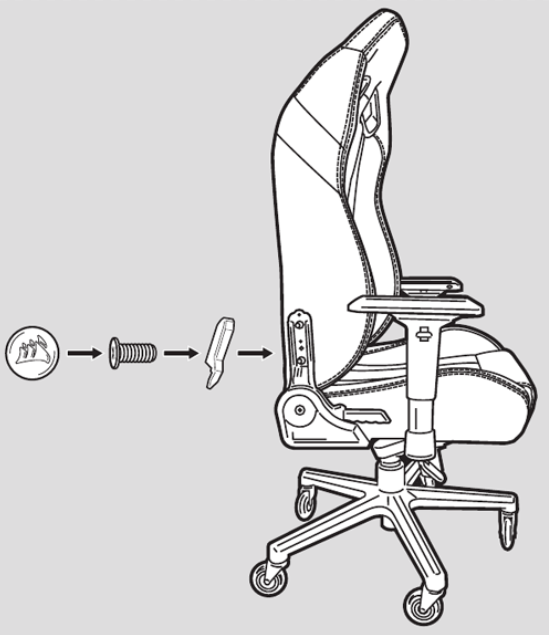

7. Bevestig de scharnierafdekkingen op de scharnierbeugels met de schroeven met behulp van de kruiskop op het uiteinde van de inbussleutel. Plaats de rubberen pluggen nadat de scharnierafdekkingen zijn bevestigd.

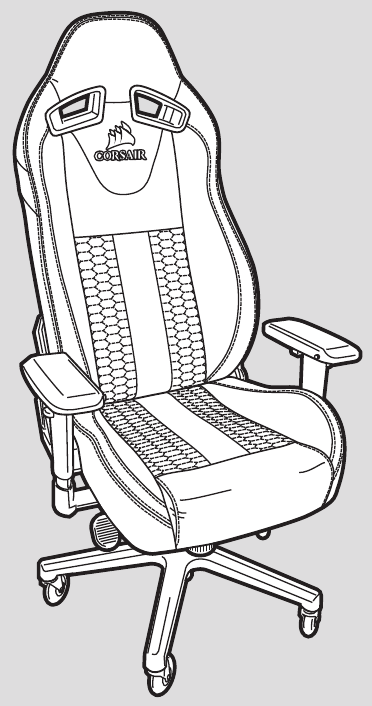

8. Gefeliciteerd met het in elkaar zetten van uw nieuwe T2 ROAD WARRIOR gamingstoel.
   Geniet ervan!


Extra functies

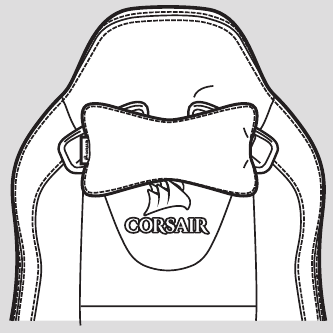

1. Nekkussen bevestigen

   1. Het nekkussen heeft een kliksluiting waarmee het kussen op twee verschillende manieren kan worden geïnstalleerd. U kunt de band over de bovenkant van de hoofdsteun schuiven voor een hogere plaatsing van het kussen of het kussen door de gaten in het nekgebied bevestigen voor een lagere plaatsing van het kussen.

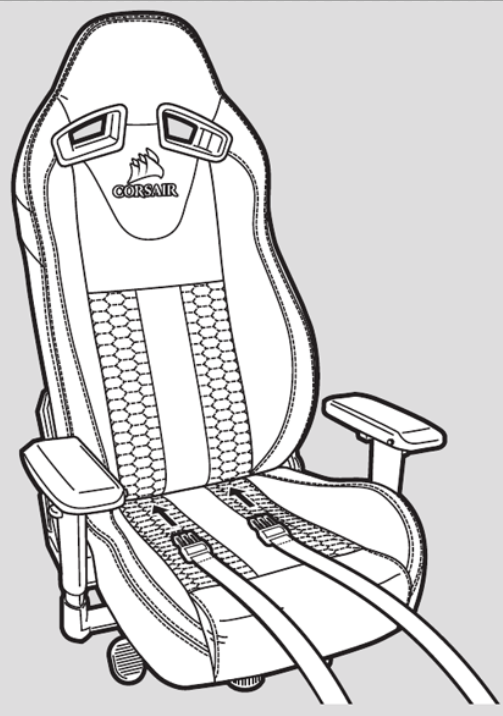

2. Lendenkussen bevestigen

   1. De riemen voor het lendenkussen moeten in twee verschillende richtingen worden geleid.
   2. Een set gaat door de opening tussen het zitkussen en de rugleuning.
   3. De bovenkant wordt door de gaten in het schoudergebied geleid.
   4. Zodra beide sets riemen zijn geleid, kunnen ze aan de achterkant van de stoel aan elkaar worden geklikt.
   5. Schuif het lendenkussen omhoog of omlaag om aan uw ergonomische behoeften te voldoen.

Hoe te gebruiken

Oneigenlijk gebruik van deze stoel kan schade aan deze stoel veroorzaken of leiden tot persoonlijk letsel. Gebruik deze stoel op een niet-agressieve manier.

1. Verstelhendels

   1. Kantel-/hoekvergrendeling
      1. Duw de hendel omlaag om te voorkomen dat de stoel kantelt of om de hoek van de stoelzitting te vergrendelen. Trek de hendel omhoog om de vergrendeling los te maken.
      2. TIP: Als u merkt dat de hoek van de stoel niet loskomt na het trekken aan de hendel, kantelt u de zitting heen en weer om de vergrendeling los te maken.
   2. Hendel voor hoogteverstelling
      1. Om de hoogte van de stoel te verlagen, trekt u de hendel omhoog terwijl er gewicht op de stoel wordt uitgeoefend. Om de hoogte te vergroten, trekt u de hendel omhoog terwijl de stoel leeg is.
   3. Spanningknop kantelen
      1. Draai aan deze knop om de spanning bij het kantelen te verhogen (+) of te verlagen (-).
      2. TIP: Als de stoel gemakkelijk kantelt, wilt u de spanning mogelijk verhogen. U kunt de spanning ook verlagen als u het te moeilijk vindt om achterover te leunen terwijl u op de stoel zit.

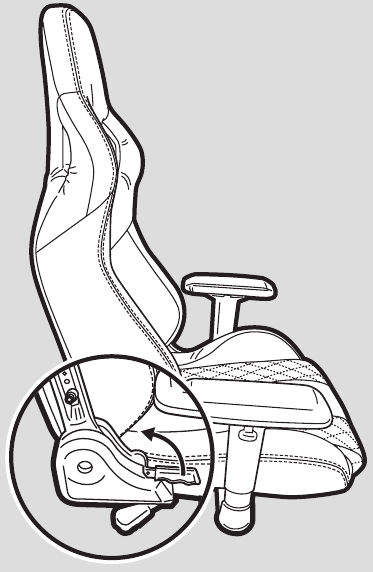

2. Achteroverleunen hendel
   1. Trek deze hendel omhoog om de rugleuning naar voren of naar achteren te laten hellen.

   2.
      Oefen geen druk uit op de rugleuning voordat u aan de achteroverleunhendel trekt. De plotselinge gewichtsverplaatsing kan ervoor zorgen dat de stoel instabiel wordt, wat schade aan de stoel en/of persoonlijk letsel kan veroorzaken.

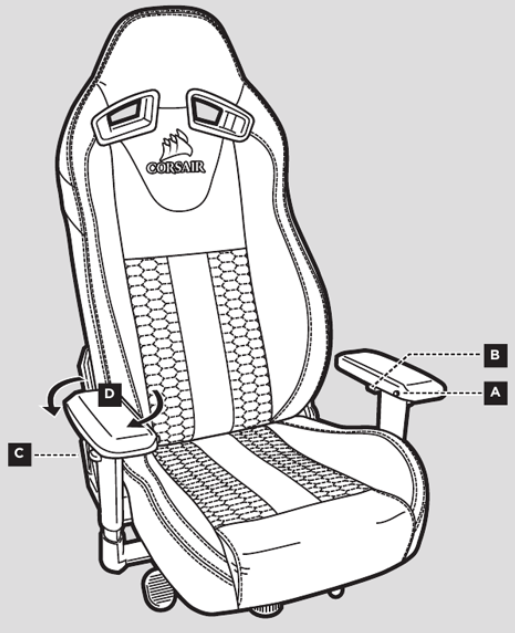

3. 4D-armleuning

   1. Schuifknop vooruit/achteruit
   2. Knop in/uit
   3. Tabblad hoogteverstelling
   4. Draaibaar
