Zip HydroTap G5 Handleiding

Uitleg van symbolen

WAARSCHUWING

Gevaar voor elektrische schok

CO₂ Gas WAARSCHUWING

Technische gegevens

Vereisten voor elektriciteitsvoorziening
110-120VAC 60Hz of 230VAC 60Hz (zie tabel hierboven voor nominaal vermogen).

Wateraansluiting
1/2" BSP

Eisen aan de waterleiding

• Een koudwatervoorziening met een werkdrukbereik van 37 - 100 psi (250 - 700 kPa), aangesloten via een afsluitklep.
• De grootte van de waterinlaataansluiting is 1/2" BSP. Het systeem mag alleen worden gevoed met koud water.
• Drinkwater moet een minimum TDS (Total Dissolved Solids) van 50 ppm hebben. In gebieden waar de TDS hoger is dan 150 ppm en waar minerale afzettingen een probleem kunnen vormen, moet aandacht worden besteed aan het vereiste onderhoud. Het toevoegen van een waterontharder of omgekeerd osmosesysteem moet worden overwogen.

Er moet een drukbeperkingsventiel worden gemonteerd voor waterleidingdrukken boven de maximale limieten die hierboven zijn vermeld in overeenstemming met de lokale voorschriften voor sanitair.

Opmerking: alle modellen hebben een intern drukbeperkend apparaat om de maximale gereguleerde leidingdruk te verlagen, waardoor het systeem wordt beschermd tegen pieken boven 73 psi (500 kPa).

Meegeleverde onderdelen

Onderdelen die worden meegeleverd met de HydroTap	Gekoeld en bruisend
Kraan
HydroTap kraan
HydroTap leidingen, buizen, slangen en fittingen
Command Center
Command Center
Elektrische voedingskabel
Watertoevoerslang
Watertoevoeradapter en zeef
Ventilatieset (incl. ventilatiebak voor CS100)
Instructies ventilatieset
Filters
Waterfilter & instructies
Lekbak
Lekbakset	Optioneel

Opmerking: De hoofdafsluiter voor water wordt niet meegeleverd met de set.
Neem contact op met Zip voor het volledige assortiment verbruiksartikelen en accessoires.

Ventilatie instellen

Het gebruik van gereedschap kan gevaarlijk zijn. Beoordeel de risico's voordat u begint.

Gebruik de instructies die bij de afzonderlijke kitonderdelen zijn geleverd.

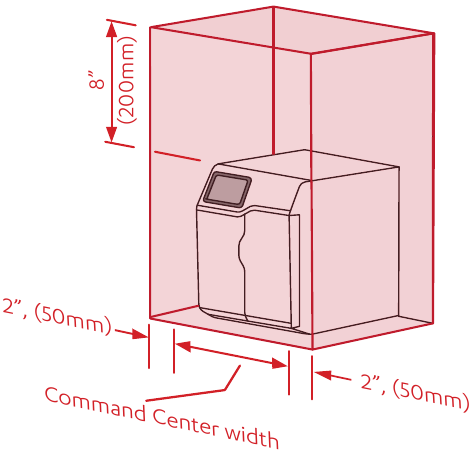

Er moet een speling rondom alle Command Centers worden voorzien om ventilatie mogelijk te maken voor een veilig en effectief gebruik van het HydroTap systeem.

CS100 modellen

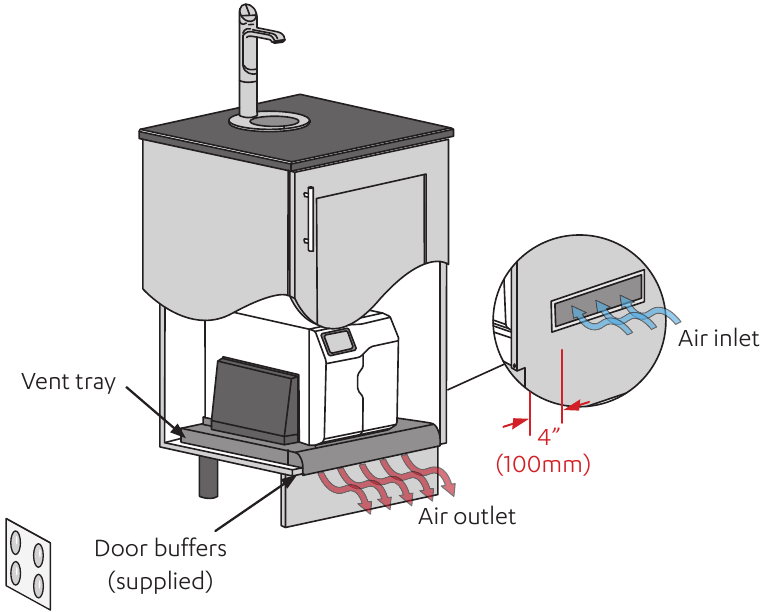

• Koude lucht wordt aangezogen via de inlaatopening en de opening die wordt geboden door de deurbuffers.
• Warme lucht wordt afgevoerd via de ventilatiebak.
• De inlaatopening is gemonteerd over de zijkant van de kast, de deur of de uitsparing in de vloer (zie hierboven).
• Neem een scheiding van 4" (100 mm) tussen de inlaat- en uitlaatopening in acht (zie hierboven).

De ventilatiebak moet worden gemonteerd. Deze biedt een veilige afvoer voor koelmiddelgas in het onwaarschijnlijke geval van een lek.

Afmetingen ventilatiebak BxDxH inch (mm):
19.7 (500) x 20.3-21.8 (515-555) x 1.6 (40)

CS Home modellen

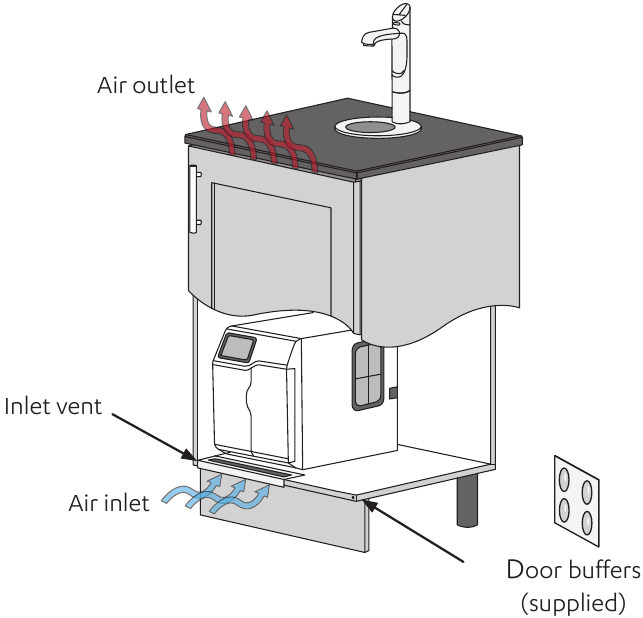

• Koude lucht wordt aangezogen via de inlaatopening en de onderste opening die wordt geboden door de deurbuffers.
• De inlaatopening is gemonteerd over de zijkant van de kast, de deur of de uitsparing in de vloer.
• Warme lucht wordt afgevoerd via de bovenste opening die wordt geboden door de deurbuffers.

Alle modellen
Als de temperatuur in de kast hoger is dan 95°F (35°C) is extra ventilatie vereist.
Neem contact op met uw Zip serviceprovider voor opties (inclusief extra ventilatieopeningen en ventilatorset).

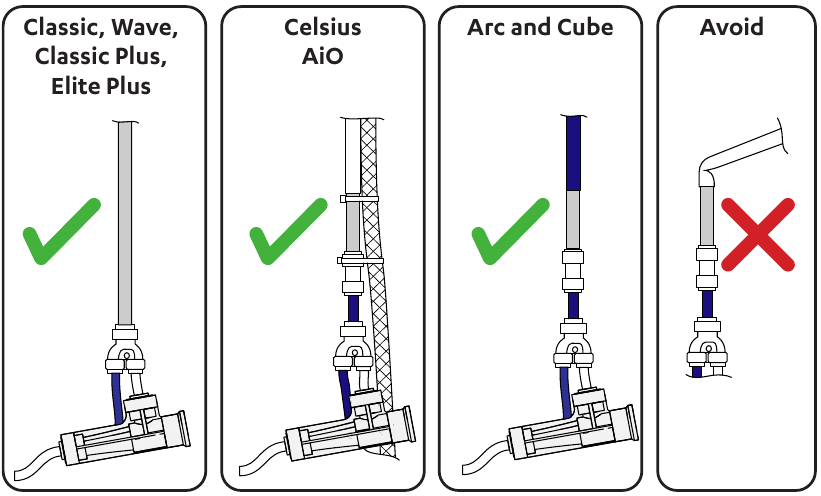

De carbonisatieklep monteren

Witte slang naar SPARKLING uitlaat van Command Center

Debietregeling carbonisatieklep

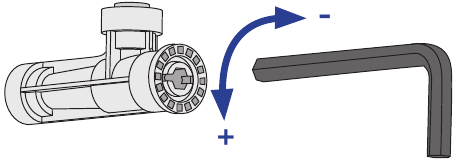

• Gebruik een 6 mm inbussleutel of een grote platte schroevendraaier om de klep af te stellen.

• Draai de stelschroef tegen de klok in om het debiet te verhogen en met de klok mee om het debiet te verlagen.
• Om het ingestelde debiet te meten, gebruikt u een maatbeker of kop en laat u 15 seconden bruisend water lopen. De HydroTap heeft een standaard uitgiftetijd van 15 seconden, wat u zal helpen bij het instellen van het debiet.
• Vermenigvuldig de hoeveelheid water die in 15 seconden wordt afgegeven met 4 om het debiet in liters per minuut te bepalen.
• Het minimaal vereiste debiet is 0,4 gallons (1,6 liter) per minuut.
• Als het debiet te hoog is afgesteld, wordt de carbonisatietank leeggepompt en blijft er alleen CO₂ over om uit de kraan te geven. Dit resulteert in een inconsistent debiet (spetteren).

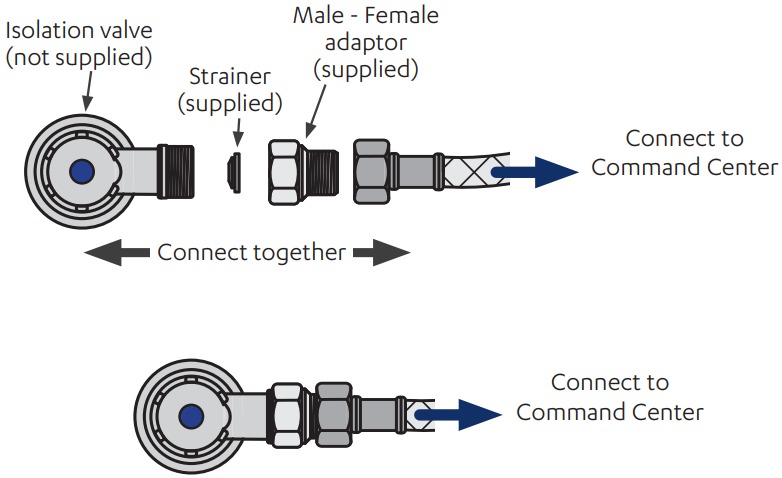

De watertoevoer aansluiten

Kleppen en fittingen moeten worden afgedicht met PTFE-tape als er geen compressieafdichtingen zijn meegeleverd.

Opmerking: Mixerkraaninstallaties gebruiken ook een 'T-stuk' als onderdeel van de waterleidingaansluitingen. Raadpleeg de installatie-instructies van de kraan die bij de mixer zijn geleverd om de watertoevoer aan te sluiten als u de optie mixerkraan gebruikt.

Opmerking: Correcte zeeforiëntatie.

De CO2-cilinder en -regelaar installeren

Wees u bewust van de risico's van gevaren die schade kunnen veroorzaken bij het hanteren van samengeperste CO2.
Lees de veiligheidswaarschuwingen aan het begin van deze handleiding. Beoordeel de risico's voordat u met de installatie begint.

• CO₂-cilinders zijn verkrijgbaar in twee maten:
• 1,5 lb [24 oz] (0,67 kg) [ongeveer 30 gal. (112 liter)] voor residentieel gebruik.
• 5,0 lb [80 oz] (2,27 kg) [ongeveer 100 gal. (378 liter)] voor commercieel gebruik.

De cilinder vastzetten

• Zorg ervoor dat er voldoende ruimte is om de cilinder en de regelaar veilig vast te zetten.

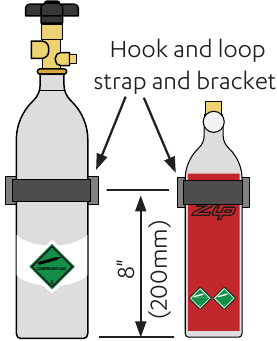

• Zet de cilinder verticaal vast op een stevige ondergrond met de meegeleverde klittenband en beugel.

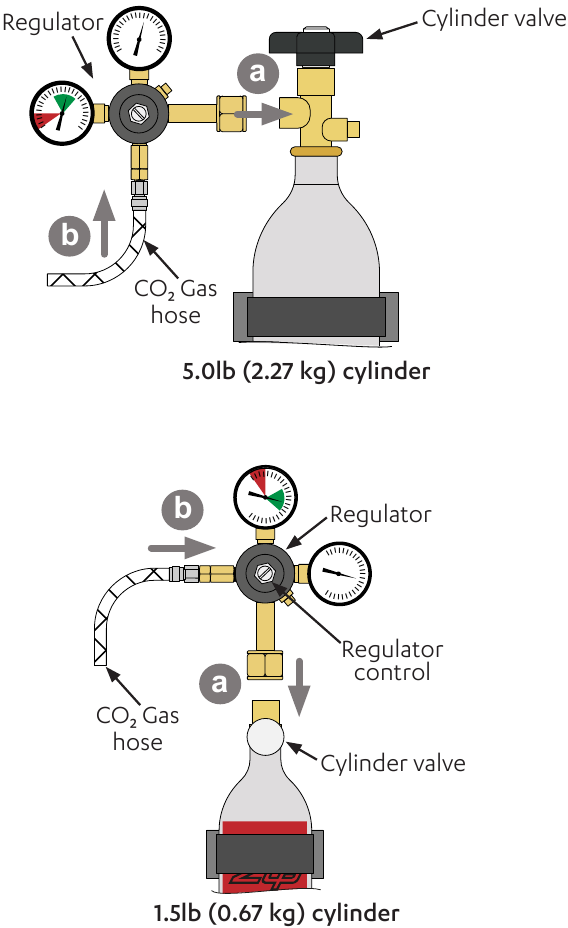

De regelaar monteren en de gasslang aansluiten

• Zie de illustraties hierboven.
• Zorg ervoor dat alle contactoppervlakken schoon zijn en de cilinderklep is uitgeschakeld.
• Zet de regelaar UIT (volledig tegen de klok in).
• Controleer de regelaar en de slangafdichtingen in de connectoren.
• Schroef de regelaar voorzichtig op de cilinderverbinding.
• Sluit de CO₂-gasslang aan op de regelaar.
• Sluit de CO₂-gasslang aan op het Command Center.

Ga niet verder als de afdichtingen beschadigd zijn.
Zorg ervoor dat u de regelaar niet kruislings aandraait, een kruislings aangedraaide regelaar vormt een potentieel gevaar.

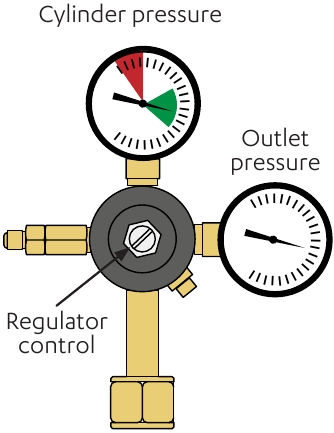

De regelaar afstellen

• Controleer of de regelaar volledig is uitgeschakeld (tegen de klok in).
• Zet de CO₂-gas AAN met behulp van de cilinderklep (tegen de klok in). (regelaar met dubbele meter).
• Draai de regelaarbediening (met de klok mee +) om de uitlaatdruk af te stellen op 43,5 psi (3,0 bar) op de uitlaatdrukmeter.

Testen op lekkage

Voorzichtigheid is geboden bij het werken met koolstofdioxide onder hoge druk, en in geen geval mag de normale werkdruk van 43,5 psi (3 bar) worden overschreden.

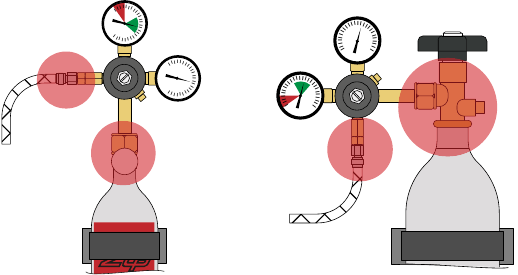

• Breng met een kwast zeepwater aan op de gasaansluitingen (zie hieronder).
• Als er een lek is, verschijnen er bellen.
• Draai in geval van lekkage het gas UIT met behulp van de cilinderklep, verwijder de zeepresten en dicht de lekkende verbinding opnieuw af.

Test op lekkage in deze gebieden

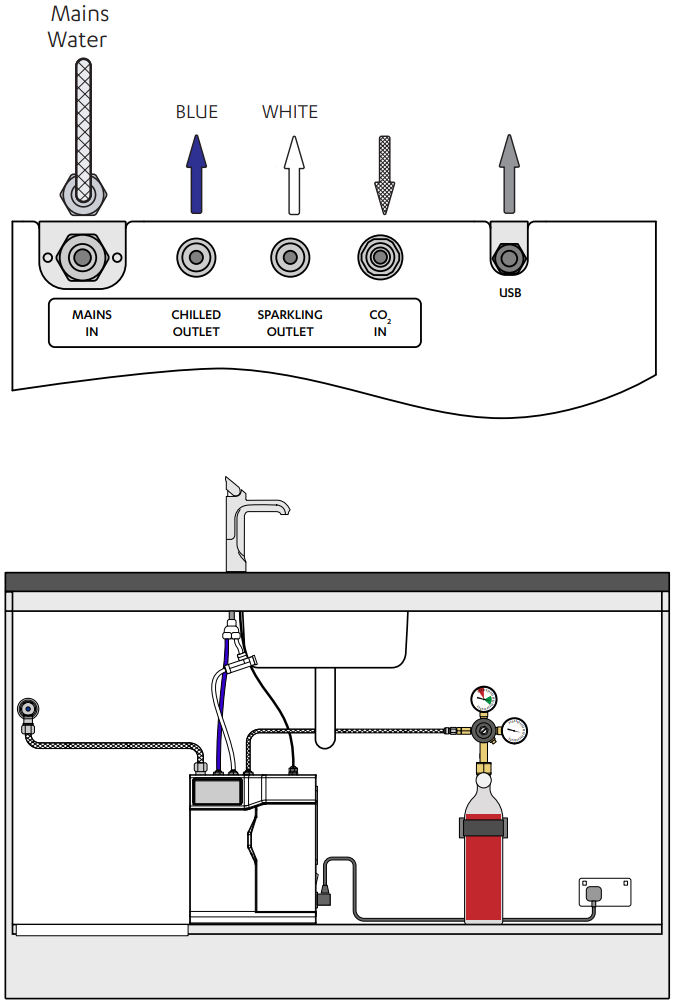

Sluit het Command Center aan

Algemene installatie-instructies

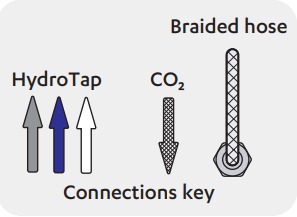

Gebruik voor HydroTap, mengkraan en eventuele optionele accessoires de instructies die bij de afzonderlijke kitonderdelen zijn geleverd.

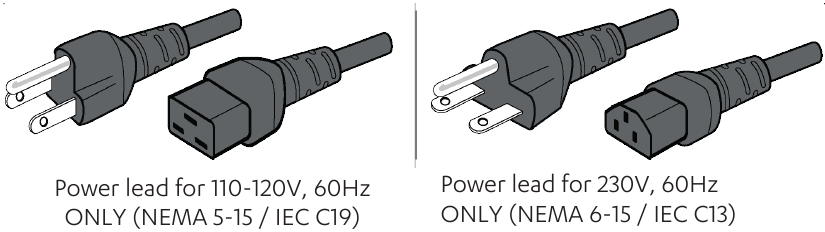

Netsnoer
Sluit pas op het stopcontact aan bij de inbedrijfstelling

USB

HydroTap modellen zijn beschikbaar voor installaties van 110-120VAC 50/60Hz of 230VAC 50/60Hz. Zorg ervoor dat de elektrische stroomvoorziening op de installatieplaats geschikt is voor uw HydroTap. Gebruik alleen het netsnoer dat bij het product is geleverd.
Sluit het netsnoer aan op de HydroTap en steek de stekker in het stopcontact, en zorg ervoor dat beide uiteinden goed vastzitten om het risico op oververhitting te verminderen.

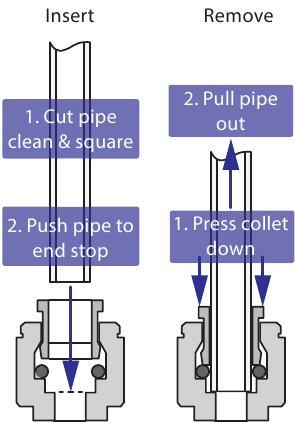

John Guest-leidingen en -fittingen

Let op dat u ze correct gebruikt, zie hierboven

Installatieschema's zijn uitsluitend ter illustratie.
Slangen worden niet op schaal weergegeven en kunnen niet worden verlengd.

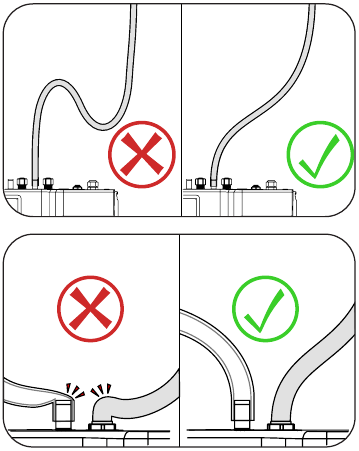

Tips voor het aansluiten van de slang

• Duw de siliconenslang minimaal 15 mm over de connector.
• Zorg ervoor dat er een constante helling is van de kraan naar het Command Center.
• Slangen moeten worden bijgesneden om lussen en knikken te voorkomen. Wees voorzichtig bij het positioneren voordat u gaat snijden en maak een zuivere, rechte snede over de slang met een scherp mes.

• De slangen mogen tijdens de installatie niet onder spanning staan.

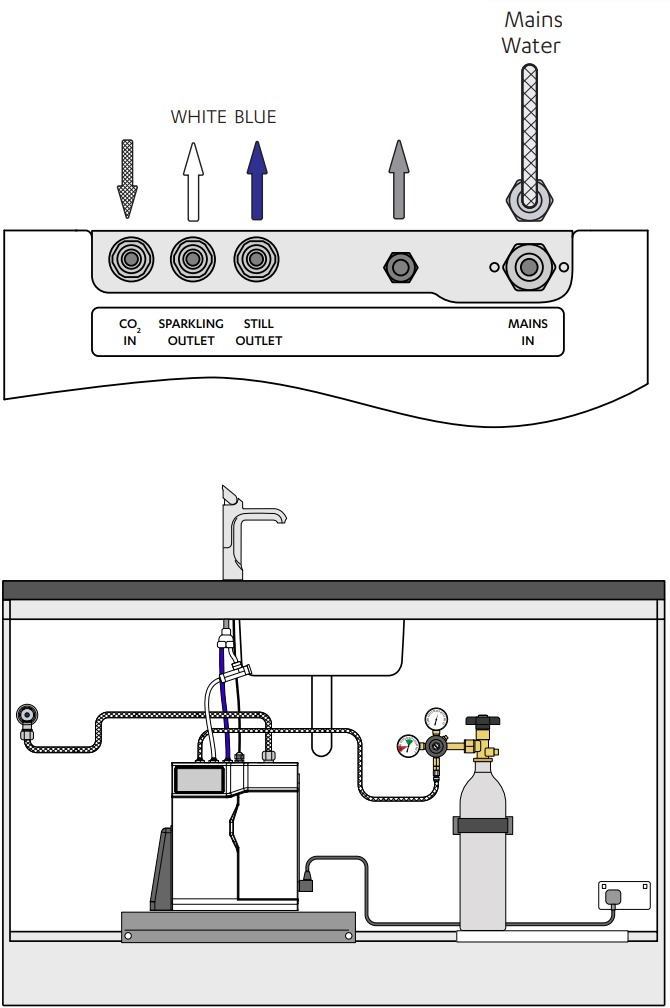

CS100-modellen

De meegeleverde schuimisolatie moet over de WITTE en BLAUWE leidingen worden aangebracht

Diagram uitsluitend ter illustratie.

CS Home-modellen

De meegeleverde schuimisolatie moet over de WITTE en BLAUWE leidingen worden aangebracht

Diagram uitsluitend ter illustratie.

Inbedrijfstelling

Het HydroTap Clean-proces

HydroTap Clean is een eerste reinigingsproces op de markt voor HydroTap-systemen, bestaande uit de HydroTap Clean-oplossing, doseeradapter en slimme firmware. Het HydroTap Clean-proces is geautomatiseerd en reinigt voorzichtig de gekoelde en bruisende waterpaden tijdens de inbedrijfstelling van een nieuw HydroTap Command Centre.
De HydroTap Clean-oplossing is:
Veilig, natuurlijk, gecertificeerd biologisch, pH-neutraal, biologisch afbreekbare oplossing geproduceerd door elektrochemisch geactiveerd water dat werkt als een detergent. HydroTap Clean is ook niet-corrosief om de gekoelde en bruisende interne waterpaden van uw nieuwe HydroTap voorzichtig te reinigen.

Geleverde onderdelen

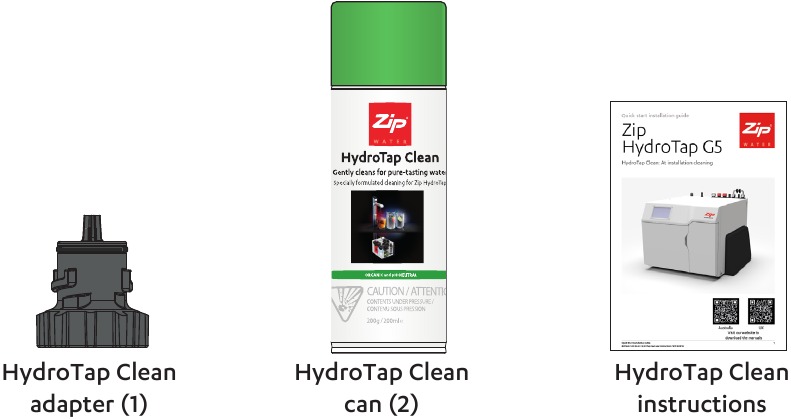

Onderdelen identificatie

Sluit de onderdelen niet op elkaar aan voordat u de instructies zorgvuldig hebt gelezen/opgevolgd.

Het product in gebruik nemen met de HydroTap Clean-bus

Schakel de toevoer in en maak uzelf vertrouwd met het systeem

• Sluit de hoofdstroomkabel aan op de voeding.
• Schakel de stroom en het water in en controleer op eventuele lekken.
• Maak uzelf vertrouwd met de werking van de kraan en het GUI-scherm ter voorbereiding op het gebruik, zie de gebruikershandleiding.
• Raak in het eerste scherm voor het in gebruik nemen de optie Language (Taal) aan.

• Optioneel scherm dat wordt weergegeven als het in gebruik nemen eerder is gestart maar niet is voltooid (Command Center uitgeschakeld tijdens het proces). Anders wordt het scherm niet weergegeven.


Selecteer de taal

• Raak de juiste knop aan om de taal en de gewenste eenheden te selecteren.

• Raak de terug-pijl aan om terug te gaan naar het vorige menu.
• Raak in het vorige menu de pijl aan om het in gebruik nemen te starten.
• Lees de informatie over het in gebruik nemen, raak de vooruit-pijl aan om naar het volgende scherm te gaan.

• (Raak de terug-pijl aan om terug te gaan naar het vorige menu).

Installeer de filterpatroon

• Pak de filterpatroon uit.
• Verwijder de stofkap en leg deze op een schone plaats voor later gebruik.
• Schrijf de datum van vandaag op de aangegeven plaats op het label.
• Vermijd het aanraken van de o-ringen van het filter en de filteropening, omdat dit bacteriële besmetting van de patroon kan veroorzaken.
• Maak de o-ringen vochtig met water.

• Open de filterdeur op het Command Center.
• Duw de nieuwe patroon omhoog in de filterkop.

• Draai de patroon een kwartslag naar rechts totdat deze volledig stopt en vastklikt.

Stel de datum/tijd en de afvoermogelijkheden in

• Raak de datum en tijd aan, gebruik "-" of "+" om aanpassingen te maken. Wanneer u klaar bent, raakt u de pijl aan om verder te gaan.

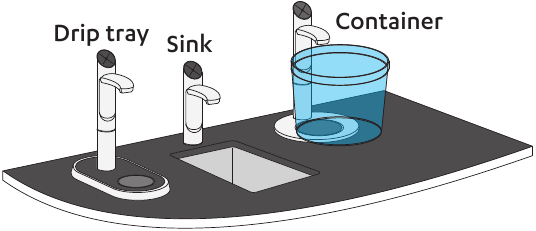

• Selecteer 'Sink / Container' (Spoelbak/container) of 'Drip tray' (Lekbak), afhankelijk van het model, zie hieronder.


• Selecteer 'Drip tray' (Lekbak) als de HydroTap op een lekbak is gemonteerd.
• Selecteer 'Sink / Container' (Spoelbak/container) als de HydroTap zo is gemonteerd dat het afvalwater in een gootsteen of container wordt afgevoerd.
• Opmerking: deze selectie bepaalt of er automatisch water wordt afgegeven of dat de kraan moet worden bediend tijdens het spoelproces van de tank.
• Raak de pijl aan om verder te gaan.

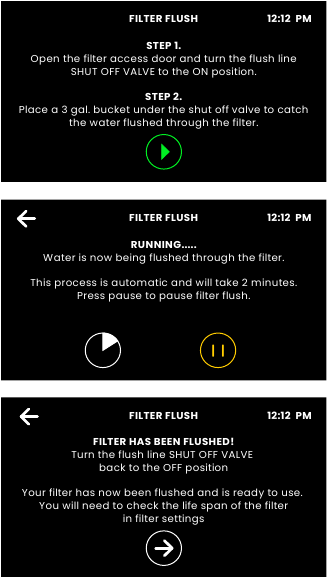

Filter spoelen

• Volg de stappen op het scherm om het filter te spoelen.

• Open de filterdeur en rol de spoelleiding af.

• Richt de spoelleiding in een emmer.
• Plaats een doek of handdoek onder de filterpatroon om eventueel water op te vangen.
• Open de afsluitklep.

• Start het spoelen van het filter.

• Zodra het spoelen van het filter is voltooid, sluit u de afsluitklep.

• Veeg eventuele gemorste vloeistoffen op.
• Sluit de deur om het apparaat te beveiligen.

Systeem voorbereiden

• Lees de informatie op het scherm.

• Voor bruisende modellen koppelt u de CO₂-fles los of schakelt u de CO₂-regelaar uit (zie de gebruikershandleiding).
• Bevestig op het scherm.
• Raak de run-pijl aan om naar het volgende scherm te gaan.
• Houd de informatie op het scherm in de gaten.

• Opmerking: als 'drip tray' (Lekbak) is geselecteerd bij de afvoermogelijkheid (zie het gedeelte "De datum/tijd en de afvoermogelijkheden instellen") en de automatische uitgifte is uitgeschakeld bij het openen van dit scherm, vraagt het scherm de gebruiker om tijdens het proces af te geven met behulp van de kraan.

Voorbereiding van de reiniging

• Lees de informatie op het scherm.

• Plaats een doek onder het filter.
• Verwijder het filter, plaats de stofkap terug en zet het op een schone plaats.

• Controleer of de adapterafdichting aanwezig is en correct is geplaatst in de adapter.

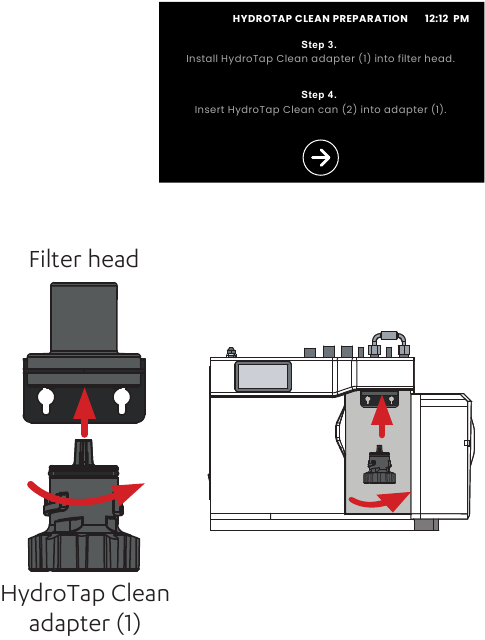

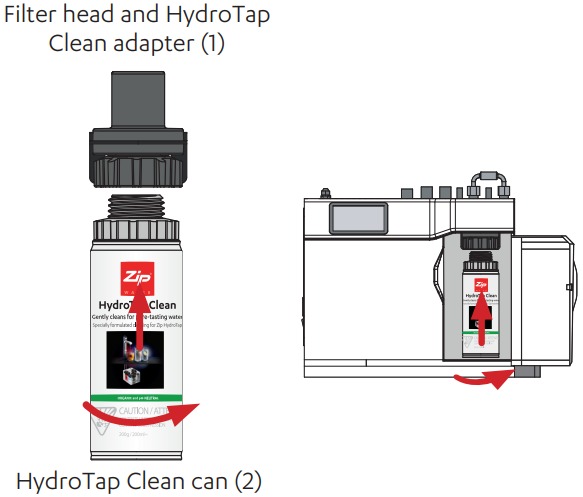

• Installeer de HydroTap Clean-adapter (1) in de filterkop.

• Draai de adapter een kwartslag naar rechts totdat deze stopt en vastklikt.

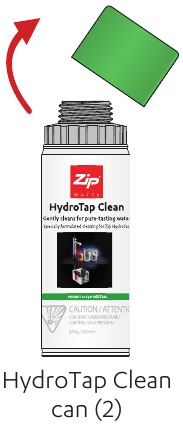

• Verwijder het deksel van de HydroTap Clean-bus (2).

• Schroef de HydroTap Clean-bus (2) in de adapter (die al in de filterkop is geïnstalleerd).

• Bevestig de installatie van de HydroTap Clean-bus door JA te selecteren op het scherm.


Reinigen

• Lees de informatie op het scherm.

• CS-systemen bieden alleen een reinigingsproces.
• Raak de groene pijl aan om uit te voeren.

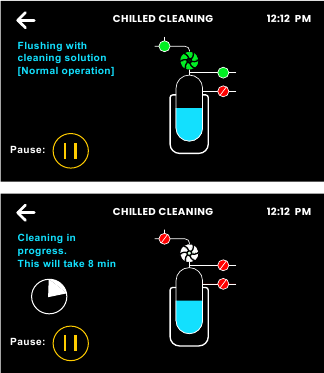

• Het reinigingsproces begint.

• Houd de informatie op het scherm in de gaten.
• Opmerking: dit is automatisch, tenzij 'Font' (Fontein) is geselecteerd in het scherm voor het selecteren van de afvoermogelijkheid (zie het gedeelte "De datum/tijd en de afvoermogelijkheden instellen"). In dit geval kan een handmatige uitgifteactie worden gevraagd.
• Lees de informatie en instructies op het scherm.
• Opmerking: wanneer het reinigingsproces is voltooid, is er een mogelijkheid om het filter opnieuw te installeren.
• Dit scherm wordt weergegeven na voltooiing van de reinigingsprocessen.

• Schroef de HydroTap Clean-bus (2) los.

• Zorg ervoor dat u de adapter op zijn plaats houdt terwijl u de bus losdraait.

• Verwijder de HydroTap Clean-adapter (1) uit de filterkop.

• Verwijder de stofkap en installeer het filter opnieuw.

• Raak de vooruit-pijl op het scherm aan om verder te gaan.

Tank spoelen

• Lees de informatie en instructies op het scherm.

• Raak de groene pijl aan om uit te voeren.
• Opmerking: voor alle modellen geeft de cyclusteller op het scherm het aantal resterende cycli in het spoelproces van de tank weer.
• Houd de informatie op het scherm in de gaten.
• Voor CS-modellen doorloopt de bruisende tank één cyclus op zowel de gekoelde als de bruisende reticulatie.

• Voor CS-modellen:
• Lees de informatie op het scherm.
• Zorg ervoor dat de CO₂-cilinder is aangesloten en, indien meegeleverd met een instelbare regelaar, is ingesteld op 43,5 psi (3,0 bar).

• Raak de groene pijl aan om uit te voeren.

• De CO₂-levensduurinstellingen moeten worden aangepast aan de grootte van de aangesloten CO₂-fles. (zie de gebruikershandleiding of de online installatie- en gebruikershandleiding).
• Gebruik de skip-pijl om het CO₂-purgeproces voortijdig te beëindigen als al het water is verwijderd en er alleen gas uit de kraan te horen is.


Terugstroombeveiliging

Alle HydroTap-modellen met bruisend/koolzuurhoudend water hebben de volgende integrale terugstroombeveiliging.

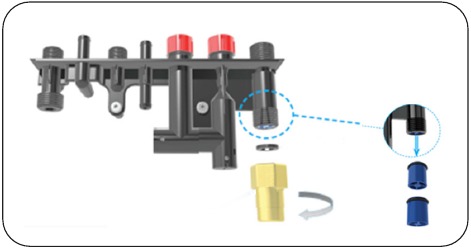

Hoofdwatertoevoer
De dubbele terugslagklep (DCV) op de hoofdwatertoevoeraansluiting is ontworpen om een uniforme doorstroomrichting door de HydroTap te garanderen. Deze klepconfiguratie elimineert mogelijke vervuiling van de hoofdwatertoevoer, veroorzaakt door terugstroming of hevelwerking, en is een secundaire veiligheidsvoorziening in het geval van de inlaatveiligheidsmagneetklep. De DCV handhaaft ook een constante druk stroomopwaarts van de inlaatveiligheidsmagneetklep. Er zijn twee (2) werkingsprincipes:

• Ten eerste zal één terugslagklep nog steeds werken, zelfs als de andere opengeklemd zit;
• Ten tweede vermindert de sluiting van één klep het drukverschil over de andere, waardoor een betrouwbaardere afdichting mogelijk is en de kans op kleine lekkage wordt vermeden.

De HydroTap MAG NIET worden gebruikt zonder de dubbele terugslagkleppen op hun plaats.

Interne carbonator
Er bevinden zich twee (2) terugslagkleppen op de interne carbonator. De terugslagkleppen zorgen ervoor dat de stroom van CO2-gas en water in één richting wordt gehandhaafd, de carbonator in. Deze kleppen helpen de druk te handhaven die nodig is om ervoor te zorgen dat het gas in het water opgelost blijft terwijl het zich in de carbonator bevindt. De terugslagkleppen zijn ontworpen om elke terugstroming van gas en/of water uit de interne carbonator te stoppen.

Naast de integrale terugstroombeveiliging van de HydroTap
Sommige autoriteiten eisen dat er extra terugstroombeveiliging wordt geïnstalleerd om te voldoen aan de lokale, staats- of federale sanitaire voorschriften. Zowel de Universal Plumbing Code (UPC) als de National Standard Plumbing Code (NSPC) vereisen het gebruik van een American Society of Sanitary Engineers (ASSE) 1022 terugstroombeveiliging op de toevoer naar carbonatoren onder UPC 603.5.12 en NSPC 10.5.8.
UPC: "Toevoer van drinkwater naar drankautomaten, koolzuurhoudende drankautomaten of koffiezetapparaten moet worden beschermd door een luchtspleet of een ontluchte terugstroombeveiliging in overeenstemming met ASSE 1022. Voor koolzuurhoudende drankautomaten mag het leidingmateriaal dat stroomafwaarts van de terugstroombeveiliging is geïnstalleerd, niet worden aangetast door kooldioxidegas".
NSPC: "De watertoevoer naar een koolzuurhoudende drankautomaat moet worden beschermd tegen terugstroming met een integrale terugstroombeveiliging die voldoet aan ASSE 1022 of een luchtspleet. Koolzuurhoudende drankautomaten en koolzuurhoudende drankuitgiftesystemen zonder een integrale terugstroombeveiliging die voldoet aan ASSE 1022 of een luchtspleet, moeten de watertoevoer beschermd hebben met een dubbele terugslagklep en atmosferische ontluchting die voldoet aan ASSE 1022."
Om aan deze eis te voldoen, MOET de installateur een ASSE 1022-goedgekeurd terugstroomapparaat installeren op de watertoevoer die naar de HydroTap leidt. Dit zorgt ervoor dat wordt voldaan aan de eis om de drinkwatertoevoer naar de koolzuurhoudende drankautomaat te beschermen.

Prestatiegegevensbladen

Prestatiegegevensblad
Zip HydroTap G5 CS100 met ARC XX, CUBE XX, Classic XX, Wave XX, Classic Plus XX, Elite Plus XX, ARC Plus XX en CUBE Plus XX kranen.

Fabrikant: Zip Heaters (Aust) Pty. Ltd
67 Allingham Street, Condell Park NSW 2200 Australië

Gedistribueerd in de VS en Canada door: Culligan International Company
Bel de Amerikaanse distributeur van Zip, Culligan International Company, in de VS
Gratis 1-833-233-2358 voor assistentie, service, reserveonderdelen of vragen

Testvoorwaarden en resultaten:
Debiet: 1,5 gpm, Druk: 60 psig ± 3, Temperatuur: 68 ± 5°F, Capaciteit: 1.800 gallons, pH: 7,5 ± 0,5

Bedrijfsomstandigheden
Minimale werkdruk: 37 psi (2,60 kg/cm²)
Maximale werkdruk: 100 psi (7,03 kg/cm²)
Minimale bedrijfstemperatuur: 41°F (5°C)
Maximale bedrijfstemperatuur: 95°F (35°C)
Elektrische kenmerken: 220-240V 50/60Hz
Vervangingspatroon: 1.5Z-LS (Culligan P/N 01034277)
Werkende TDS: 50 ppm – 150 ppm

Patronen gefabriceerd voor Zip door Pentair Everpure, EPA Est. nr. 002623-IL-002. Vervangende patronen kunnen worden gekocht bij uw plaatselijke Culligan-dealer, Zip-dealer of andere door Zip goedgekeurde distributeurs.

Substantiereductie
Het systeem, gebruikt in combinatie met de bovengenoemde filterpatroon, is gecertificeerd door IAPMO R&T volgens NSF/ANSI 42 en NSF/ANSI 53 voor de reductie van de hieronder vermelde stoffen. De concentratie van de aangegeven stoffen in het water dat het systeem binnenkomt, werd gereduceerd tot een concentratie die kleiner is dan of gelijk is aan de toelaatbare limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 42 en NSF/ANSI 53.

*Verkrijgbaar in een reeks premium metallic afwerkingen. XX verwijst naar de specifieke afwerking van de kraan.

Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. De term 'bacteriostatisch' betekent dat het systeem de doorgang of groei beperkt van bacteriën die mogelijk al in het binnenkomende water aanwezig zijn. Dit betekent niet dat het water dat het systeem verlaat veiliger is om te drinken dan het water dat het systeem binnenkomt.
Systemen die zijn gecertificeerd voor cystereductie kunnen worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten.
Zie de installatiehandleiding voor installatie-, onderhoudsvereisten en garantie.

Prestatie-indicator: Filterlampje op LED-kraan. Volledige tekstmelding op LCD-scherm.
Om de productcertificering te behouden en uniforme prestaties te garanderen, wordt het product consequent opnieuw getest.

Prestatiegegevensblad
Zip HydroTap G5 CS Home met ARC XX, CUBE XX, Classic XX, Wave XX, Classic Plus XX, Elite Plus XX, ARC Plus XX en CUBE Plus XX kranen.

Fabrikant: Zip Heaters (Aust) Pty. Ltd
67 Allingham Street, Condell Park NSW 2200 Australië

Gedistribueerd in de VS en Canada door: Culligan International Company
Bel de Amerikaanse distributeur van Zip, Culligan International Company, in de VS
Gratis 1-833-233-2358 voor assistentie, service, reserveonderdelen of vragen.

Testvoorwaarden en resultaten:
Debiet: 1 gpm, Druk: 60 psig ± 3, Temperatuur: 68 ± 5°F, Capaciteit: 1.100 gallons, pH: 7,5 ± 0,5

Bedrijfsomstandigheden
Minimale werkdruk: 37 psi (2,60 kg/cm²)
Maximale werkdruk: 100 psi (7,03 kg/cm²)
Minimale bedrijfstemperatuur: 41°F (5°C)
Maximale bedrijfstemperatuur: 95°F (35°C)
Elektrische kenmerken: 110-120V 50/60Hz
Vervangingspatroon: 1Z-LS (Culligan P/N 01034276)
Werkende TDS: 50 ppm – 150 ppm

Patronen gefabriceerd voor Zip door Pentair Everpure, EPA Est. nr. 002623-IL-002. Vervangende patronen kunnen worden gekocht bij uw plaatselijke Culligan-dealer, Zip-dealer of andere door Zip goedgekeurde distributeurs.

Substantiereductie
Het systeem, gebruikt in combinatie met de bovengenoemde filterpatroon, is gecertificeerd door IAPMO R&T volgens NSF/ANSI 42 en NSF/ANSI 53 voor de reductie van de hieronder vermelde stoffen. De concentratie van de aangegeven stoffen in het water dat het systeem binnenkomt, werd gereduceerd tot een concentratie die kleiner is dan of gelijk is aan de toelaatbare limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 42 en NSF/ANSI 53.

*Verkrijgbaar in een reeks premium metallic afwerkingen. XX verwijst naar de specifieke afwerking van de kraan.

Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. De term 'bacteriostatisch' betekent dat het systeem de doorgang of groei beperkt van bacteriën die mogelijk al in het binnenkomende water aanwezig zijn. Dit betekent niet dat het water dat het systeem verlaat veiliger is om te drinken dan het water dat het systeem binnenkomt.
Systemen die zijn gecertificeerd voor cystereductie kunnen worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten.
Zie de installatiehandleiding voor installatie-, onderhoudsvereisten en garantie.

Prestatie-indicator: Filterlampje op LED-kraan. Volledige tekstmelding op LCD-scherm.
Om de productcertificering te behouden en uniforme prestaties te garanderen, wordt het product consequent opnieuw getest.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Naleving
Alle sanitair- en elektrische aansluitingen moeten voldoen aan de lokale, nationale en federale voorschriften.
Alle sanitair- en elektrische aansluitingen moeten worden uitgevoerd in overeenstemming met de lokale voorschriften.
Zorg ervoor dat de elektrische voeding op de installatieplaats geschikt is voor uw HydroTap.
HydroTap modellen zijn geschikt voor de volgende installaties:

• Commercieel - 220-240VAC 50/60Hz.
• Residentieel (120V) - 110-120VAC 50/60Hz.

Veiligheid
Dit apparaat is niet bedoeld voor gebruik door kinderen jonger dan 8 jaar of personen (inclusief kinderen jonger dan 8 jaar) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Ventilatie
Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstructie.
Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan aanbevolen door de fabrikant.
Bewaar geen explosieve stoffen, zoals spuitbussen met een ontvlambaar drijfgas, in dit apparaat.

CO₂

• Buiten bereik van kinderen bewaren.
• Gebruik volgens MSDS (veiligheidsinformatieblad).
• Container onder druk. Bevat gas onder druk, kan ontploffen bij verhitting.
• Beschermen tegen zonlicht.
• Niet blootstellen aan temperaturen hoger dan 122ºF (50ºC).
• Niet blootstellen aan open vuur of gloeiend materiaal.
• Niet doorboren of verbranden, zelfs niet na gebruik. Vermijd schokken.
• Hoge concentratie gas kan verstikking veroorzaken.
• Alleen in een rechtopstaande positie gebruiken.
• De cilinder moet worden gebruikt met de meegeleverde drukregelaar.
• Bewaren op een locatie met een volume van minimaal 50 kubieke meter voor elke cilinder van 2,27 kg.
• Als er meer dan 1 gascilinder met CO2 op dezelfde locatie aanwezig is, moet de aanbevolen geventileerde ruimte in verhouding staan tot het aantal gascilinders dat op die locatie is opgeslagen. Een geventileerde ruimte is een niet-omsloten ruimte die de keuken, woonkamer enz. kan omvatten.
• Raadpleeg de gascilinder en MSDS voor een volledige lijst met waarschuwingen (www.na.zipwater.com).

Kwalificaties
Om gevaren te voorkomen, moeten alle installatieprocedures worden uitgevoerd door een daarvoor gekwalificeerde vakman. De stroomkabel en het stopcontact moeten zich in een veilige, zichtbare positie bevinden voor aansluiting.

Ontluchting
Soms kunnen stoom en/of kokende waterdruppels via een ontluchtingsopening op de kraan vrijkomen. Als u de fontein niet gebruikt, zorg er dan voor dat de kraanbehuizing zo is geplaatst dat de kraanuitloop veilig in de gootsteen uitkomt.

Optillen
Wees voorzichtig bij het optillen. Het Command Center kan de veilige tilgrenzen overschrijden. Als u van mening bent dat dit uw persoonlijke mogelijkheden te boven gaat, vraag dan hulp bij het tillen. Het gewicht van het Command Center staat op de verpakking. Til het Command Center niet op aan de voorklep of een van de aansluitingen.

Luchtstroom
De omgevingstemperaturen tijdens bedrijf, wanneer geïnstalleerd in een kast, moeten tussen 5 - 35ºC liggen. Het systeem werkt alleen naar tevredenheid met de juiste luchtventilatie. Er moeten luchtspalten van 50 mm aan elke kant en 200 mm erboven worden voorzien. Zie het gedeelte "De ventilatie instellen" voor de juiste ventilatiedetails.

Vorstbeveiliging
Als de HydroTap zich bevindt op een plaats waar de omgevingstemperatuur onder 5ºC kan dalen wanneer het systeem niet in gebruik is, schakel het Command Center dan niet elektrisch uit. Deze voorzorgsmaatregel biedt niet dezelfde bescherming aan het aansluitende leidingwerk en de fittingen.

Toepassing
De HydroTap G5 Home-serie is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• Personeelskeukens in winkels, kantoren en andere werkomgevingen;
• Boerderijen en door klanten in hotels, motels en andere residentiële omgevingen;
• Bed and breakfast-achtige omgevingen;
• Catering en soortgelijke niet-commerciële toepassingen.

Waarschuwing samengeperst gas - HydroTap Clean can

• Lees het etiket voor gebruik.
• Buiten bereik van kinderen bewaren.
• Gebruik volgens SDS (veiligheidsinformatieblad).
• Container onder druk. Bevat gas onder druk, kan ontploffen bij verhitting.
• Beschermen tegen zonlicht.
• Niet blootstellen aan temperaturen hoger dan 122ºF (50ºC).
• Niet blootstellen aan open vuur of gloeiend materiaal.
• Niet doorboren of verbranden, zelfs niet na gebruik.
• Vermijd schokken.
• SDS is beschikbaar om te downloaden op www.na.zipwater.com

Eerste hulp

• Neem voor advies contact op met een vergiftiginginformatiecentrum.
• Verenigde Staten (+1) 1-800-222-1222.

WAARSCHUWINGEN & REGELGEVING

• Voor de blijvende veiligheid van dit apparaat moet het worden geïnstalleerd, bediend en onderhouden in overeenstemming met de instructies van de fabrikant.
• De Zip HydroTap moet geaard zijn. Aarding wordt verzorgd via het meegeleverde netsnoer. De weerstand van de aardverbinding naar elk blootgesteld metalen onderdeel moet minder dan 1Ω zijn. Gebruik de meegeleverde stroomkabel. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat het stopcontact geaard is.

• Alle installatie- en servicewerkzaamheden moeten worden uitgevoerd door opgeleide en gekwalificeerde vakmensen. Een defecte werking als gevolg van onbevoegde personen die aan dit product werken, kan de garantie ongeldig maken.
• Als installateur is het uw verantwoordelijkheid om alle kleppen te leveren en te installeren zoals vereist door de lokale voorschriften en relevante normen.
• Verwijder in geen geval de afdekking van het apparaat zonder eerst het apparaat van de stroomtoevoer te isoleren.
• De nieuwe slangen die bij het product zijn geleverd, moeten worden gebruikt. Gebruik geen oude slangen opnieuw.
• Plaats het systeem nooit in de buurt van waterstralen en reinig het er ook niet mee.
• Stel de Zip HydroTap niet bloot aan de elementen.
• Vanwege het proces van continue verbetering behoudt Zip zich het recht voor om details die in deze handleiding worden vermeld zonder kennisgeving te wijzigen.
• Als dit apparaat niet wordt onderhouden en bediend zoals gespecificeerd in dit document, bestaat het risico van blootstelling aan verontreinigingen.
• Bij het tappen van warm water kan het apparaat een verbrandingsgevaar opleveren.
• Het gebruik van gereedschap kan gevaarlijk zijn. Beoordeel de risico's voordat u begint.
• rondom alle Command Centers moet voldoende ruimte worden geboden om voldoende ventilatie mogelijk te maken voor een veilig en effectief gebruik van het HydroTap-systeem.
• De ventilatiebak, indien aanwezig, moet worden gemonteerd. Het biedt een veilige afvoer voor koelmiddelgas in het onwaarschijnlijke geval van een lekkage.
• De schroefdraad van kleppen en fittingen moet op de juiste manier worden afgedicht met PTFE-tape waar geen persafdichtingen zijn voorzien.
• Spoel het nieuwe filter altijd voor gebruik. Draai sanitair- en slangaansluitingen niet te vast.
• Meegeleverde gevlochten slangen kunnen niet worden verlengd.
• Wees u bewust van de risico's van gevaren die schade kunnen veroorzaken bij het hanteren van gecomprimeerde CO2. Beoordeel de risico's voordat u met de installatie begint.
• Ga niet verder met het vervangen van een CO2-cilinder als de afdichtingen beschadigd zijn. Zorg ervoor dat u de regelaar niet kruislings aandraait, een kruislings aangedraaide regelaar vormt een potentieel gevaar.
• Voorzichtigheid is geboden bij het werken met koolstofdioxide onder hoge druk en in geen geval mag de normale bedrijfsdruk van 43,5 psi (3 bar) worden overschreden.
• Het netsnoer en het algemene stopcontact moeten na installatie in een veilige en toegankelijke positie bevinden. Zorg er bij het plaatsen van het apparaat voor dat het netsnoer niet bekneld raakt of beschadigd raakt. Als het netsnoer beschadigd is, moet het worden vervangen door een Zip-serviceprovider of een gekwalificeerde elektricien.
• Plaats geen meerdere draagbare stopcontacten of draagbare voedingen aan de achterkant van het apparaat.
• Voor een veilige werking is de HydroTap ontworpen om binnen 48 uur te worden geïnstalleerd, in gebruik genomen en gebruikt. Mocht de HydroTap langere tijd (72 uur of langer) niet nodig zijn, vul en neem de HydroTap dan niet in gebruik totdat u klaar bent voor het eerste gebruik.
• Omwille van de smaak en kwaliteit van het water raadt Zip aan om na een periode van niet-gebruik van meer dan 72 uur het systeem te spoelen. Het niet spoelen van het systeem kan de waterkwaliteit beïnvloeden.

Garantie

Hoe registreren?
Zip producten moeten online worden geregistreerd op https://www.us.zipwater.com

Geschillenbeslechting
Als de Zip klant niet tevreden is met de garantieservice, moet hij of zij een schriftelijke claim indienen bij de vertegenwoordiger voor geschillenbeslechting van Zip bij Culligan International Company, d/b/a Zip Water, 9399 W Higgins Rd, Rosemont, IL 60018.

Hoe verkrijgt u garantieservice voor het Zip product?
Neem voor service voor alle producten onder deze beperkte garantie, of voor productinformatie, contact op met Zip Service via service@na.zipwater.com of door te bellen naar 1-833-233-2358.

Gefabriceerd door Zip Heaters (Aust) Pty Ltd
67 - 77 Allingham Street,
Condell Park NSW 2200
Australië

Gedistribueerd in de VS en Canada door: Culligan International Company
9399 West Higgins Road, Suite 1100
Rosemont, IL 60018
www.na.zipwater.com
Bel gratis 1-833-233-2358 in de VS voor hulp, service, reserveonderdelen of vragen.

Referenties

• https://www.us.zipwater.com
• Zip Water USA | HydroTap | Instant Boiling, Chilled & Sparkling Water

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Zip HydroTap G5 Handleiding

Beschikbare talen
