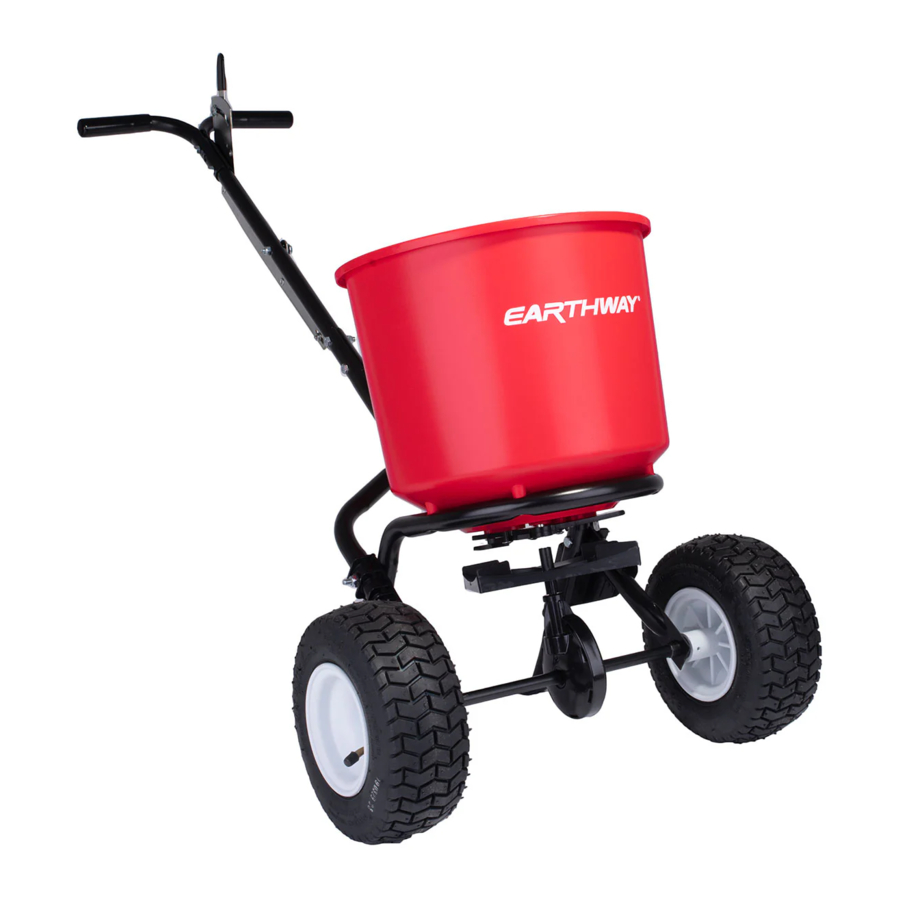

EarthWay 2600A-Plus Handleiding

NUTTIGE TIPS: LEES DE INSTRUCTIES VOOR DE MONTAGE

• Zorg ervoor dat de PIJL op de versnellingsbak naar de voorkant van de strooier wijst. De waaier moet met de klok mee draaien. Als de versnellingsbak wordt omgedraaid, draait de waaier tegen de klok in. Reinig de waaierplaat na elk gebruik. Meststof die aan de waaierbladen blijft kleven, veroorzaakt ongelijkmatig strooien.
• Uw strooier is ontworpen om te worden geduwd met een snelheid van vijf kilometer per uur, wat een stevige wandelsnelheid is. Langzamere of hogere snelheden zullen de strooipatronen veranderen. Natte meststof zal ook het strooipatroon en de doorstroomsnelheid veranderen. Reinig en droog uw strooier grondig na elk gebruik. Een laagje lichte spuitolie op alle metalen onderdelen helpt corrosie te voorkomen, besteed speciale aandacht aan het coaten van de binnenkant van de stalen buizen.
• De tandwielen zijn in de fabriek permanent gesmeerd. Open de versnellingsbak niet, anders kan er vuil binnendringen.

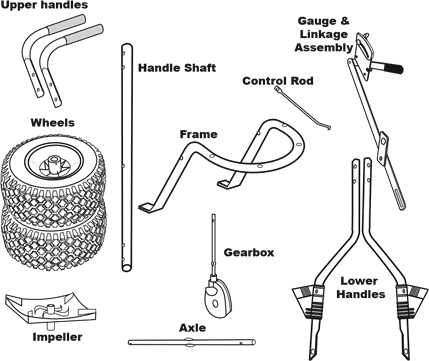

1. Verwijder en identificeer alle losse onderdelen uit de doos.

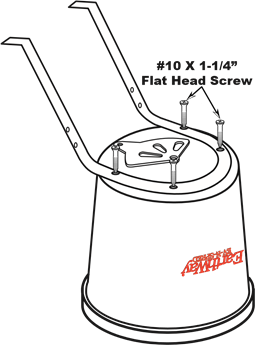

2. Plaats de trechter zoals rechts afgebeeld. Installeer het frame met behulp van (4) #10 x 1¼" platkop Phillips-schroeven.
   DRAAI DEZE NU VAST

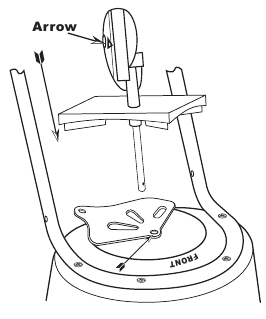

3. Installeer de versnellingsbak door de pignonas in het gat in het midden van de bodem van de trechters te steken. De PIJL op de versnellingsbak moet naar de VOORKANT van de trechter wijzen. Volg de labelinstructies op de trechter.


Verwijder de roerder bij gebruik van steenzout om schade aan de versnellingsbak te voorkomen

4. Installeer de onderste handgrepen op het frame en zet vast met ¼-20 x 2¼" bout door het gat in de framesteunen en door het gat in het frame, installeer de borgmoer.

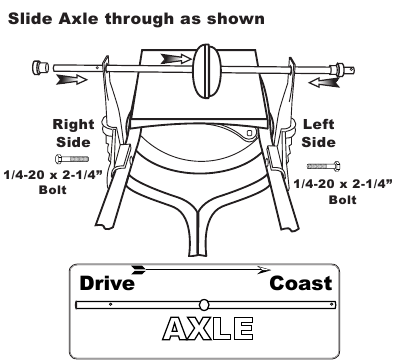

   Schuif vervolgens de as (kant van het vrijloopwiel eerst) door de rechter onderste handgreep en in de versnellingsbak (met de pijl naar de VOORKANT gericht). U moet de as draaien om deze in de versnellingsbak te laten ingrijpen, vervolgens door de linker onderste handgreep.


5. Installeer de lagers over de as en druk deze in de inkepingen van de onderste handgreep zoals hierboven weergegeven.
   GA NU TERUG EN DRAAI ALLE MOEREN EN BOUTEN VAST, DRAAI ZE NIET TE STRAK AAN.



6.

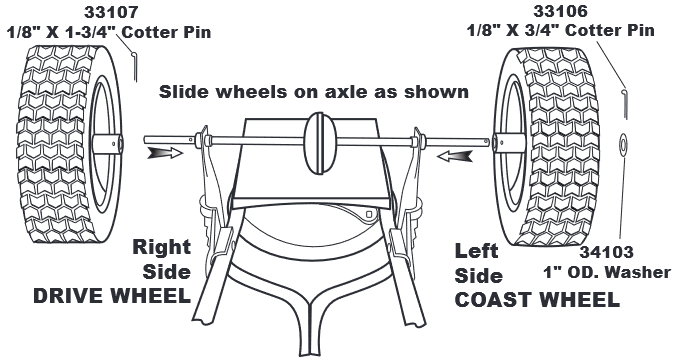

   Installeer het aandrijfwiel op de as met behulp van het pengat dat zich het dichtst bij de onderste handgrepen bevindt, zoals weergegeven. Steek de 1¾" splitpen door het wiel en door de as. Buig met een tang om te voorkomen dat de pen eruit valt.
7. Installeer het vrijloopwiel op de as met behulp van het buitenste pengat. Voeg zoals getoond de platte ring toe en steek de ¾" splitpen door de as (niet door het wiel). Buig met een tang om te voorkomen dat de pen eruit valt.

DRAAI DE STROOIER RECHTOP OP DE WIELEN.

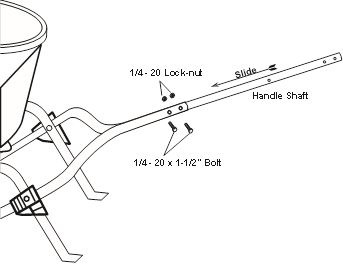

8. Installeer de handgreep zoals hieronder weergegeven met behulp van (2) 1/4- 20 x 1½" zeskantbout en (2) 1/4-20 borgmoeren

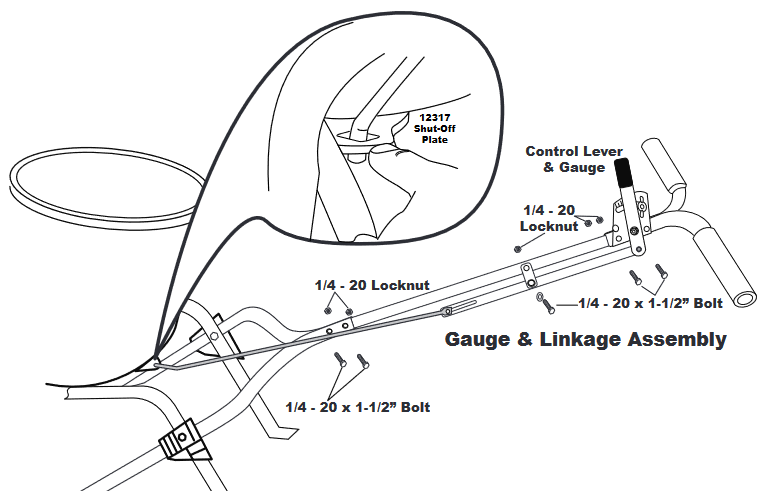

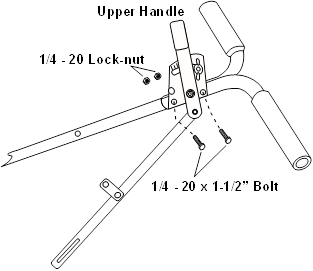

9. Steek (2) 1/4-20 x 1½" zeskantbouten door de meter en de koppeling en vervolgens door de bovenste handgreep, de handgreep, de bovenste handgreep en zet vast met (2) 1/4-20 borgmoeren zoals rechts weergegeven.

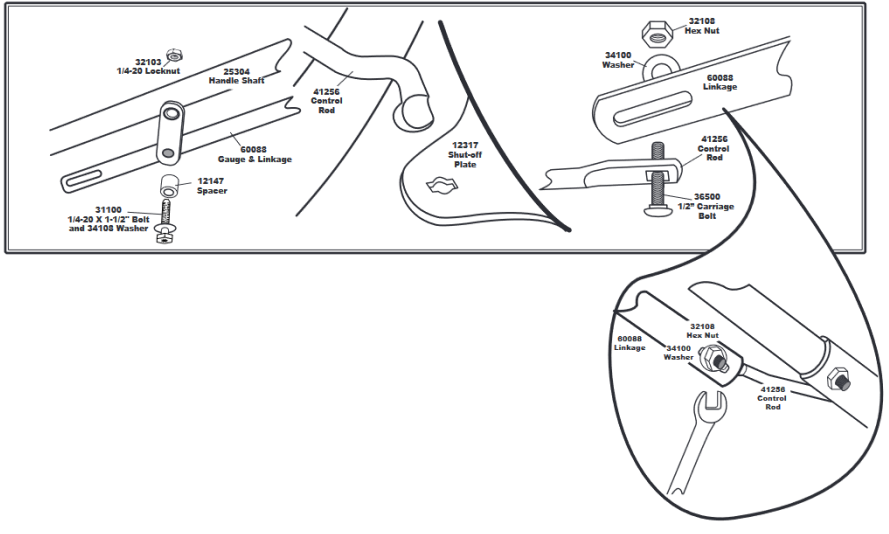

10. Bevestig de koppelingspivot met een 1/4-20 x 1½" zeskantbout, platte ring, afstandsstuk en borgmoer zoals hieronder weergegeven. Installeer vervolgens de bedieningsstang in de afsluitplaat zoals rechts weergegeven.
    TIP: Zorg ervoor dat de bedieningsstang zich boven de onderste handgrepen bevindt.


11. Installeer met behulp van een ½" slotbout door de bedieningsstang, de koppeling en installeer de platte ring en zet vast met een zeskantmoer tot een losse pasvorm om hieronder te kunnen KALIBREREN. Zie hierboven rechts en hieronder voor details.

12. KALIBRATIE: Deze stap zorgt ervoor dat uw strooier correct is afgesteld om u een correct uitgangspunt te geven om materialen op de juiste instelling aan te brengen. Trek de bedieningshendel terug naar #30 op de meter en duw vervolgens de afsluitplaat naar voren totdat de afsluiting en de valgaten volledig open zijn. Draai nu de zeskantmoer op de ½" slotbout op de koppeling vast. Controleer of de kalibratie is bevestigd door de bedieningshendel te sluiten en vervolgens opnieuw te openen naar #30 en bevestig dat de valgaten volledig open zijn.

13. Steek de roerder in de pignonas aan de binnenkant van de trechter.
    OPMERKING: Positie van de platte kant van de roerder zoals rechts weergegeven.


GEBRUIKSAANWIJZING

Maak uzelf vertrouwd met de werking van deze strooier voordat u de trechter vult.

1. Verkrijg de juiste instelling voor het te gebruiken materiaal uit de MATERIAALINSTELLINGSMATRIX die bij deze strooier is inbegrepen.
2. Verplaats de stopbout op de snelheidsmeter naar de juiste instelling voor het materiaal dat u strooit.
3. Terwijl u de strooier naar voren duwt, trekt u de bedieningshendel terug naar de stopbout.
4. Om te stoppen, duwt u de hendel naar voren om de doorstroomgaten te sluiten voordat u stopt met bewegen.
5. Wanneer u klaar bent, leegt u al het resterende materiaal uit de trechter.
6. Was de strooier grondig en laat hem drogen voordat u hem opbergt. Spuit alle metalen oppervlakken (binnen en buiten) in met WD40 of een andere lichte olie om corrosie te helpen voorkomen.

NIEUW

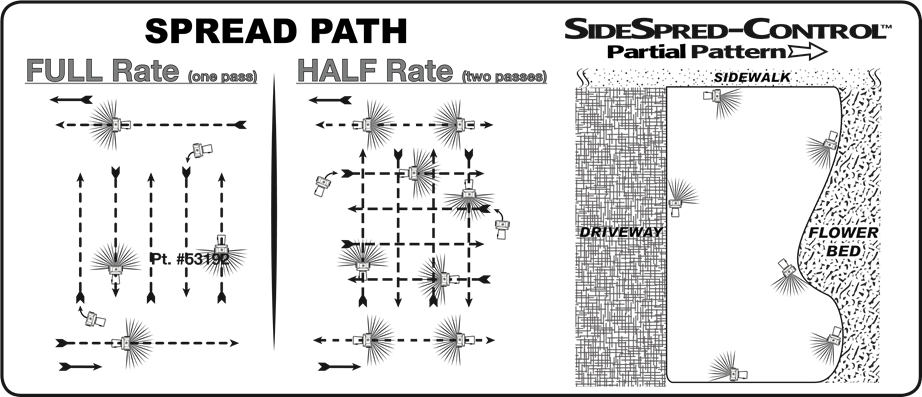

De SideSpred-Control™ is een nieuwe innovatie die de noodzaak elimineert om een zijdeflector te gebruiken, die uw toepassingssnelheid nadelig kan beïnvloeden, om te voorkomen dat materiaal in bloembedden, op trottoirs of opritten wordt verspreid. De SideSpred-Control™ handhaaft de juiste toepassingssnelheid terwijl deze is geactiveerd, waardoor u uitstekende resultaten behaalt bij het zaaien of strooien terwijl u het strooipatroon aan de linkerkant van de strooier regelt. De SideSpred-Control™ is exclusief voor de 2600APlus.

SideSpred-Control™ BEDIENING

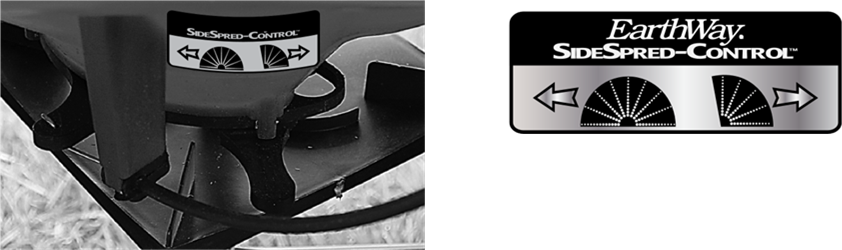

De SideSpred-Control™ hendel bevindt zich aan de achterkant van de trechter aan de onderkant. Om de SideSpred-Control™ te bedienen, schuift u de bedieningshendel van links naar rechts. Dit activeert de SideSpredControl™ voor een GEDEELTELIJK strooipatroon en voorkomt dat materiaal naar de linkerkant van de strooier wordt verspreid.
Plaats het linkerwiel van uw strooier 30-40 cm van het trottoir, het bloembed of de oprit en strooi zoals normaal.
Wanneer u deze strooironde hebt voltooid, opent u de SideSpred-Control™ door de bedieningshendel van rechts naar links te schuiven, voor een VOLLEDIG strooipatroon.

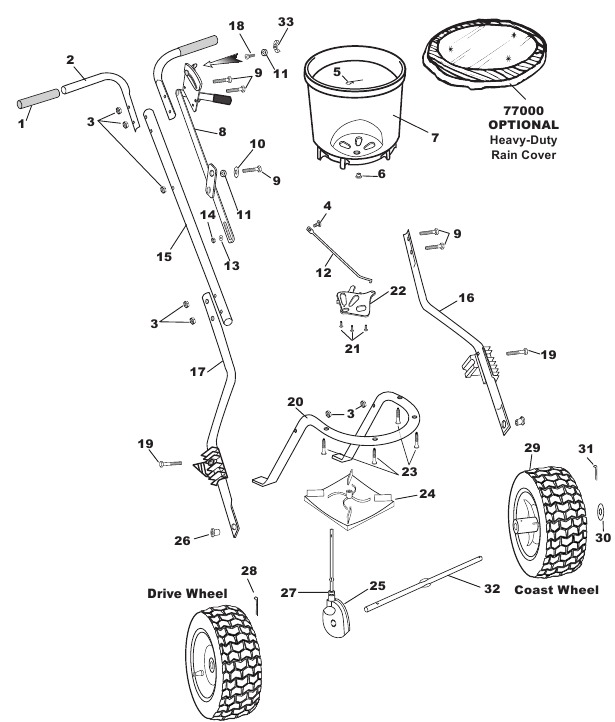

2600APlus Broadcast Spreader ~ Onderdelenlijst

Verwijder de roerder bij gebruik van steenzout om schade aan de versnellingsbak te voorkomen

Broadcast Instellingen Matrix

Kalibratie Technieken
Hoe u ervoor zorgt dat uw strooier goed gekalibreerd is
Zorg ervoor dat de vallende gaten in de bodem van de vultrechter volledig open zijn wanneer de hendel van de doseringsregelaar op #30 staat. Zo niet, pas dan de bedieningsstang aan om een volledig open vultrechterpositie op #30 mogelijk te maken.

Stangtype aanpassing

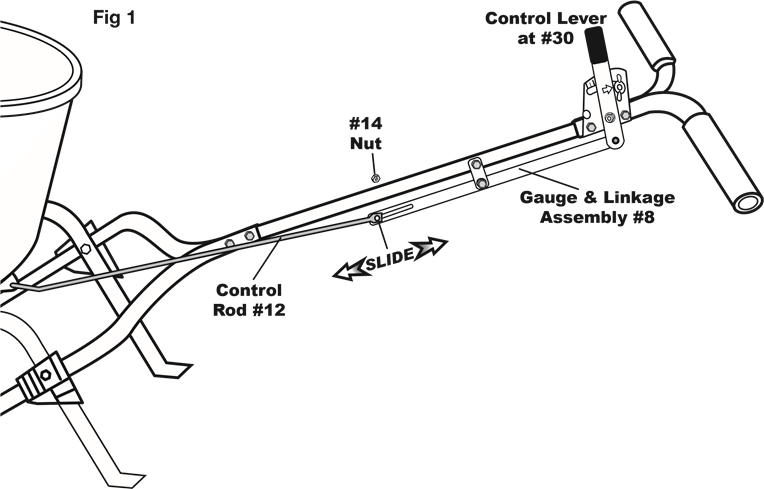

Open de afsluiter zodat de vallende gaten volledig open zijn zoals hieronder is afgebeeld. Controleer de positie van de bedieningshendel - als deze zo is ingesteld dat de voorste rand op #30 staat, bent u gekalibreerd. Zo niet, dan moet u de bedieningsstang aanpassen aan de draaibeugel die wordt weergegeven in Fig. 1.
Als uw afsluiter volledig kan worden geopend zoals in stap #1, maar de bedieningshendel niet op
#30 staat. Draai #14 Moer los en schuif vervolgens de bedieningsstang (#12) in het meet- en koppelingssamenstel (#8) zodat u de bedieningshendel naar #30 kunt duwen. Draai vervolgens #14 Moer vast. Controleer de aanpassing opnieuw zoals hierboven beschreven.
Als u vragen heeft over de werking of montage van uw strooier, kunt u ons bellen op 800-294-0671 of 574-848-7491 van maandag tot en met vrijdag van 9:00 tot 16:00 uur Eastern. Accessoires en reparatieonderdelen zijn ook beschikbaar op deze nummers.

HOE DE INSTELLINGSSNELHEID TE BEPALEN

Een instellingssnelheid bepalen

1. Gebruik Grafiek 1 om het aantal LBS/1.000 vierkante voet dekking te schatten (Voorbeeld: Zak van 20LB met 10.000 vierkante voet dekking = 2,0LBS/1.000 vierkante voet)
2. Zoek de dichtstbijzijnde LBS/1.000 vierkante voet in Grafiek 2 die u hebt geschat met behulp van Grafiek 1 (Voorbeeld: 2,0LBS/1.000 vierkante voet = Instelling strooier van 13)

SPREIDINGSBREEDTES VOOR VERSCHILLENDE DEELTJESGROOTTEN

Deeltjesgrootte		Engels	Metrisch
	Klein/Fijn (Zand)	5-7ft.	1,5-2,1m
	Medium (Halve BB)	7-9ft.	2,1-2,7m
	Groot (Volledige BB)	9-12ft.	2,7-3,7m

SPREIDINGSBREEDTE VOOR GRASZAAD VAN VERSCHILLENDE GROOTTE

Zaadgrootte	Engels	Metrisch
Fijn	5-7ft	1,5-2,1m
Grof	7-10ft	2,1-3,1m

De instellingen op de matrix voor het instellen van de snelheid zijn uitsluitend bedoeld als richtlijn. Variaties in de fysieke eigenschappen van het aangebrachte materiaal, de loopsnelheid en de ruwheid van het grondoppervlak kunnen iets andere strooierinstellingen vereisen. Vanwege de bovenstaande omstandigheden geeft de fabrikant geen garantie met betrekking tot de uniformiteit van de dekking die daadwerkelijk wordt verkregen met de vermelde instellingen.

ALS U ONDERDELEN MIST, PROBLEMEN HEEFT MET DE MONTAGE OF VRAGEN HEEFT OVER DE VEILIGE WERKING VAN DEZE STROOIER, NEEM DAN CONTACT MET ONS OP. DIT MODEL IS INCLUSIEF LEVENSLANGE TECHNISCHE ONDERSTEUNING HOTLINE: 574-848-7491 of 800-294-0671, e-mail: techsupport@earthway.com
