Carrera RC 20030357 Handleiding

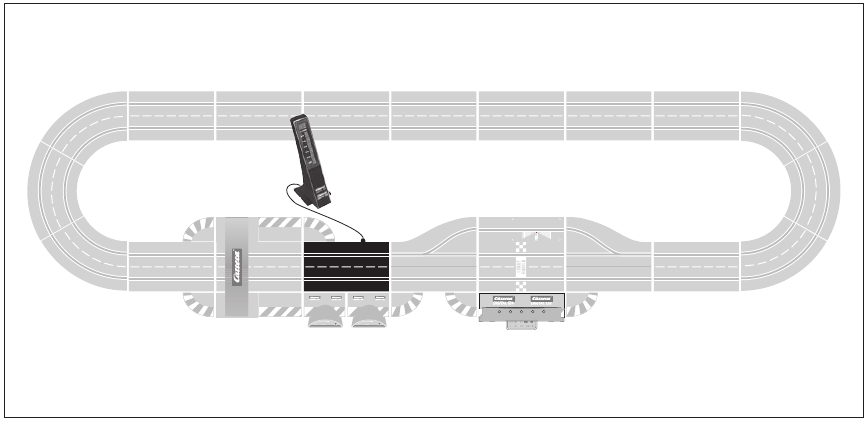

Montagevoorstel

Veiligheidsinstructies

•
  Niet geschikt voor kinderen jonger dan 36 maanden. Verstikkingsgevaar door kleine onderdelen die kunnen worden ingeslikt. Risico op beknelling veroorzaakt door functie.
•
  Dit speelgoed bevat magneten of magnetische onderdelen. Magneten die elkaar of een metalen object in het menselijk lichaam aantrekken, kunnen ernstig of dodelijk letsel veroorzaken. Zoek onmiddellijk medische hulp als magneten worden ingeslikt of ingeademd.
• De transformator is geen speelgoed! Sluit de aansluitingen van de transformator niet kort! Opmerking voor ouders: Inspecteer de transformator regelmatig op schade aan de kabel, stekker of behuizing! Gebruik het speelgoed alleen met aanbevolen transformatoren! De transformator mag niet meer worden gebruikt als deze beschadigd is! Gebruik de racebaan alleen met een transformator! Als het spelen voor langere tijd wordt onderbroken, is het aan te raden om de transformator van de stroomtoevoer te scheiden. Open de behuizing van de transformator of de snelheidsregelaar niet!

Belangrijke opmerking voor ouders:
Transformatoren en voedingseenheden zijn niet geschikt om als speelgoed te worden gebruikt. Het gebruik van dergelijke producten moet voortdurend worden gecontroleerd door de ouders.

• Controleer de rails en auto's regelmatig op schade aan kabels, stekkers en behuizingen! Vervang defecte onderdelen.
• De autoracebanen zijn niet geschikt voor gebruik buitenshuis of op natte plaatsen! Uit de buurt van vloeistoffen houden.
• Plaats geen metalen onderdelen op de baan om kortsluiting te voorkomen. Plaats de baan niet in de directe omgeving van delicate objecten, omdat deze beschadigd kunnen raken door auto's die van de baan worden geslingerd.
• Trek de stekker uit het stopcontact voordat u de racebaan schoonmaakt! Gebruik alleen een vochtige doek voor het reinigen, geen oplosmiddelen of chemicaliën. Wanneer de baan niet in gebruik is, bewaar deze dan op een droge en stofvrije plaats, bij voorkeur in de originele kartonnen doos.
• Gebruik de racebaan niet op gezichts- of ooghoogte - risico op letsel doordat auto's van de baan worden gekatapulteerd.

Opmerking:
Het voertuig mag pas weer in volledig gemonteerde toestand worden gebruikt. De montage mag alleen door een volwassene worden uitgevoerd.

Beschrijving

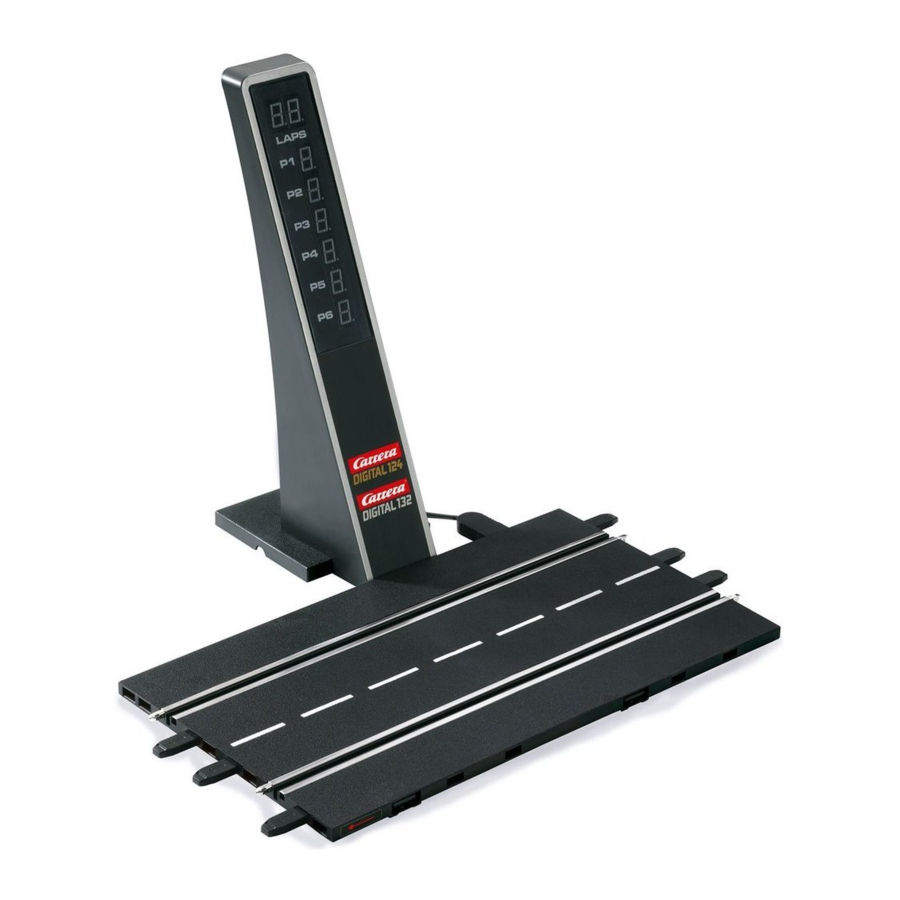

De Positietoren informeert de bestuurder over de huidige racepositie en de gereden ronden van de leidende auto. De dubbelcijferige segmentweergave voor het aangeven van het aantal ronden kan maximaal 299 ronden weergeven. De honderdtallen worden weergegeven door puntjes rechtsonder in het respectieve segment.
De Positietoren wordt geleverd met een Adaptereenheid waarmee deze in de racebaan wordt geïntegreerd. De Adaptereenheid is equivalent aan de lengte van een standaard rechte en kan dus op elke plaats binnen de baanindeling worden geplaatst.
In combinatie met de Positietoren wordt de Autonome Auto altijd weergegeven op adres 7, de Pace Car op adres 8.

Het volledige scala aan functies is alleen gegarandeerd bij gebruik in combinatie met de Control Unit (20030352). Raadpleeg voor nauwkeurige informatie over de werking de handleiding van de Control Unit (20030352).

Inhoud van de verpakking

1 Positietoren
1 Adaptereenheid
4 Railsectiebouten
Instructies

Montage-instructies

De Driver Display is aan één kant verbonden met de Adaptereenheid; deze kan op elke plaats binnen de baanindeling worden geplaatst.

Displays

1. Twee-cijferige LED-segmentweergave om het aantal ronden aan te geven
   1. Weergave 100 ronden
   2. Weergave 200 ronden
2. Eén-cijferige LED-segmentweergave om de racepositie van maximaal 6 auto's aan te geven.

Onderhoud en verzorging

Om een goede werking van het motorsportcircuit te garanderen, moeten alle racebaancomponenten regelmatig worden gereinigd. Trek de stekker uit het stopcontact voordat u gaat schoonmaken.

1. Racebaan: Houd het baanoppervlak en de railsleuven schoon met een droge doek. Gebruik geen oplosmiddelen of chemicaliën voor het reinigen. Wanneer de racebaan niet in gebruik is, bewaar deze dan op een schone en stofvrije plaats, bij voorkeur in de originele kartonnen doos.


Belangrijke informatie

Houd er rekening mee dat Exclusiv/Evolution (analoog systeem) en Carrera DIGITAL 124/132 (digitaal systeem) twee afzonderlijke en volledig onafhankelijke systemen omvatten. We geven hierbij uitdrukkelijk aan dat beide systemen gescheiden moeten worden gehouden bij het opzetten van de baan, d.w.z. dat er geen verbindingsrail van Exclusiv/Evolution mag worden gebruikt samen met de verbindingsrail en Black box van de Carrera DIGITAL 124/132, zelfs niet als slechts één van de twee verbindingsrails (Exclusiv/Evolution verbindingsrail of Carrera DIGITAL 124/132 verbindingsrail en Black Box) is aangesloten op de stroomtoevoer. Verder mogen er geen andere Carrera DIGITAL 124/132-componenten (wissels, elektronische rondeteller pitstop) worden ingebouwd in een Exclusiv/Evolution-baan, d.w.z. via analoge bediening.
Het niet naleven van de bovenstaande informatie kan leiden tot schade of vernieling van de respectieve Carrera DIGITAL 124/132-componenten. In dit geval kan er geen aanspraak worden gemaakt op garantie.

Probleemoplossing

In geval van storingen, controleer het volgende:

• Is de verbinding met de stroomvoorziening correct tot stand gebracht?
• Zijn de transformator en de snelheidsregelaars correct aangesloten?
• Zijn de railverbindingen foutloos?
• Zijn de racebaan en de railsleuven schoon en vrij van vreemde voorwerpen?
• Zijn de sleepcontacten in orde en maken ze contact met de railsleuf?
• Zijn de auto's correct gecodeerd voor de betreffende snelheidsregelaar?
• De stroomtoevoer van de baan wordt automatisch gedurende 5 seconden uitgeschakeld als er een elektrische kortsluiting is: dit wordt aangegeven door hoorbare en visuele signalen.
• Staan de auto's in de rijrichting op de baan? Duw in geval van niet-functioneren op de rijrichtingsschakelaar die zich aan de onderkant van de auto bevindt.

Opmerking:
Tijdens het gebruik kunnen kleine auto-onderdelen zoals spoilers of spiegels loskomen of breken omdat het originele gedetailleerde onderdelen van het automodel zijn. Om dit te voorkomen is het mogelijk om ze voor gebruik te verwijderen.

Rijtechniek

• U kunt snel over het rechte stuk rijden, maar u moet remmen voor de bocht en dan weer accelereren wanneer u uit de bocht komt.
• Maak de voertuigen niet vast of blokkeer ze niet wanneer de motor draait: dit kan leiden tot oververhitting of schade aan de motor.
  Opmerking: Bij gebruik van railsystemen die niet door Carrera zijn vervaardigd, moet de bestaande geleidekiel worden vervangen door de speciale geleidekiel (#20085309). Bij gebruik van de Carrera-overgang (#20020587) of de hoge kombocht 1/30° (#20020574) kan er een licht rijgeluid ontstaan, wat te wijten is aan de grootschalige echtheid en geen invloed heeft op een foutloze werking.

Alle Carrera-onderdelen zijn verkrijgbaar in de webshop:
carrera-toys.com

Levering uitsluitend in Duitsland, Oostenrijk, Nederland, België en Luxemburg.

Technische specificaties

Uitgangsspanning: Speelgoedtransformator
18 V 54 VA (Carrera DIGITAL 124)
14,8 V 51,8 VA (Carrera DIGITAL 132)

Elektriciteitsmodi:

1. Bedrijfsmodus = auto's worden bediend via snelheidsregelaars
2. Idle-modus = snelheidsregelaars niet geactiveerd, geen spel
3. Stand-by modus = na ca. 20 minuten idle-modus schakelt het aansluitgedeelte over naar stand-by modus. LED knippert met lange tussenpozen. STROOMVERBRUIK < 0,5 watt / 0,5w. Door de snelheidsregelaar te bedienen wordt de stand-by modus beëindigd, de racebaan keert terug naar de idle-modus.
4. Uit-stand = voedingseenheid losgekoppeld van het elektriciteitsnet.

Als u vragen heeft, neem dan gerust contact op met onze distributeur of bezoek onze websites:
carrera-toys.com

Stadlbauer Marketing + Vertrieb GmbH · Rennbahn Allee 1 · 5412 Puch / Salzburg · Oostenrijk
carrera-toys.com · carreraclub.com
