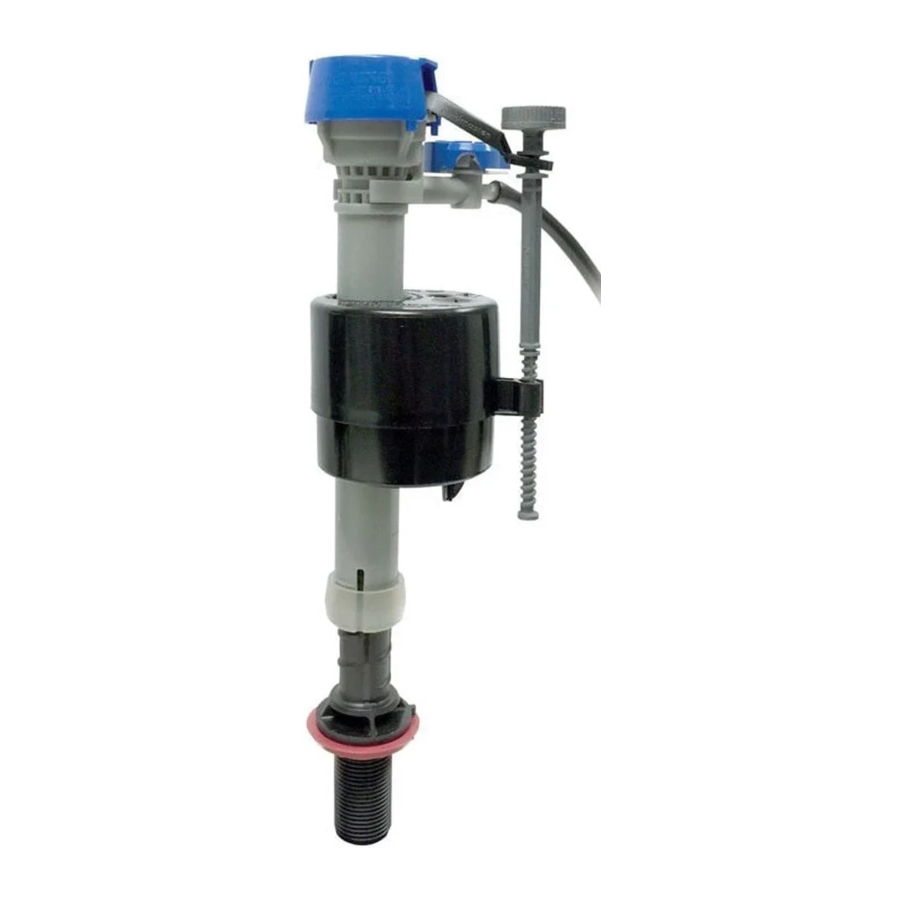

Fluidmaster PerforMAX 400H (400H-002-P10) handleiding

AAN DE SLAG

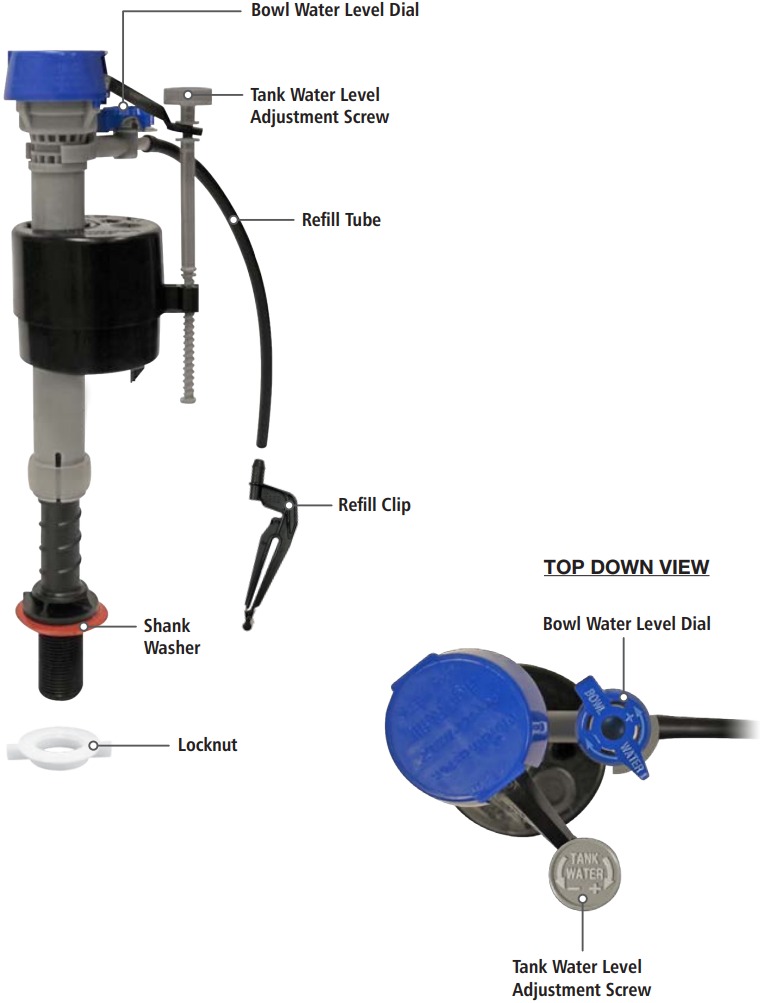

ONDERDELENOVERZICHT

BENODIGDE GEREEDSCHAPPEN

INSTALLATIE

TANK VOORBEREIDEN

1. WATER DICHTDRAAIEN

2. WATER AFVOEREN
   Spoel het toilet door om het meeste water uit de tank af te voeren.

3. GEBRUIK EEN SPONS OF HANDDOEK OM OVERSCHOLLIG WATER IN DE TANK OP TE ZUIGEN


OUDE VULKLEP VERWIJDEREN

1. CONNECTOR VERWIJDEREN Verwijder de watertoevoerconnector van de onderkant van de vulklep door de connectormoer naar links te draaien.


OPMERKING: Inspecteer de watertoevoerconnector.
Vervang hem als hij versleten is, of als u niet weet hoe oud hij is, om overstromingen en schade aan eigendommen te voorkomen.

2. OUDE BORGMOER VERWIJDEREN
   Draai onder de tank de borgmoer naar links om hem van de vulklep te verwijderen.

3. OUDE VULKLEP VERWIJDEREN
   Inclusief hervulslang, hervulclip en schachtring.

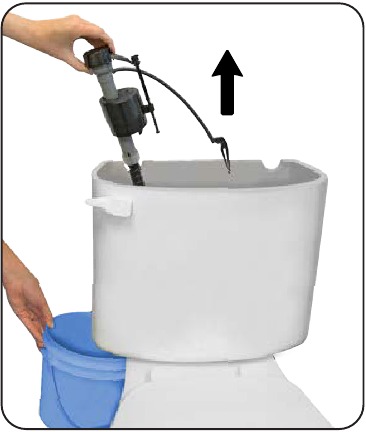

   Laat overtollig water in een emmer lopen door de vulklep uit de tank te verwijderen. (Trek de vulklep omhoog)



HOOGTE VAN DE NIEUWE VULKLEP AANPASSEN

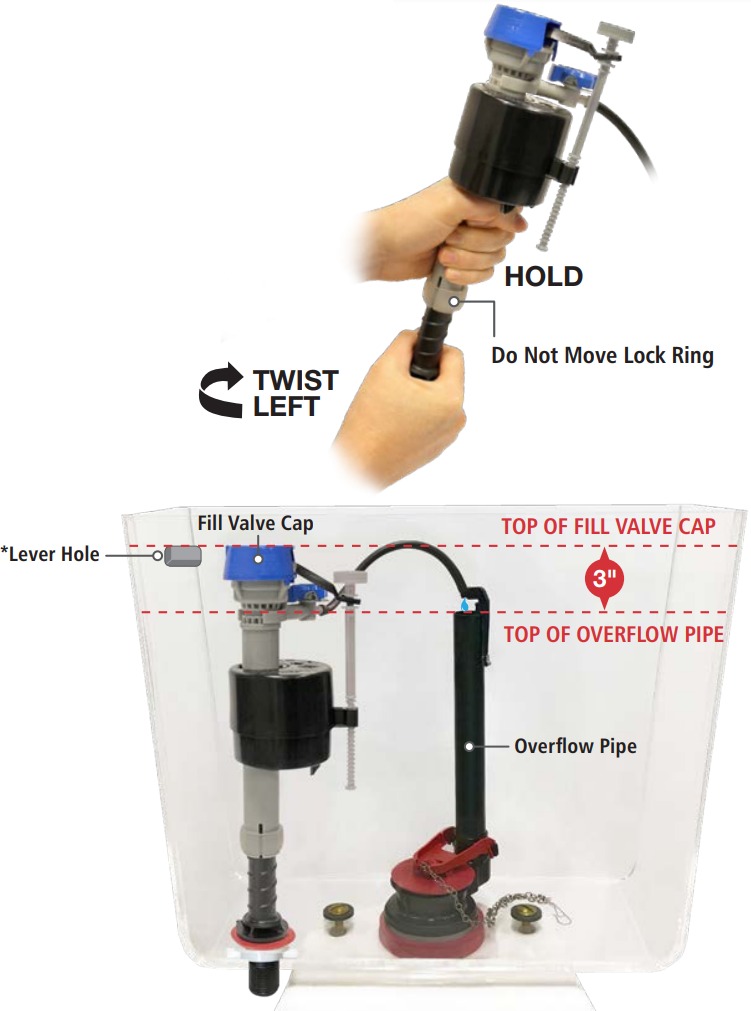

1. DRAAI DE VULKLEP OM DE HOOGTE AAN TE PASSEN
   De bovenkant van de vulklepdop moet, ongeveer 7,5 cm boven de bovenkant van de overlooppijp uitsteken wanneer deze is geïnstalleerd.
   OPMERKING:
   Door de hoogte te vergroten, kan er meer water in de tank worden gevuld.


* De bovenkant van de overlooppijp moet minimaal 2,5 cm onder het tankhendelgat zitten.

NIEUWE VULKLEP INSTALLEREN

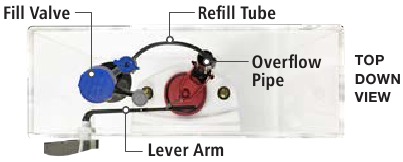

1. HERVULCLIP AAN HET ANDERE UITEINDE VAN DE HERVULSLANG BEVESTIGEN

2. INDIEN NIET BEVESTIGD, DUIW DE HERVULSLANG OP DE HERVULPOORT

3. PLAATS DE VULKLEP
   Plaats de hervulslang zo dat deze naar de spoelklep wijst, en zorg ervoor dat de vulkleponderdelen niet hinderlijk zijn voor de hendelarm.

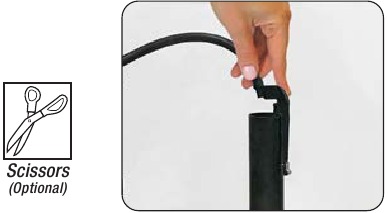

4. BEVESTIG DE HERVULCLIP AAN DE OVERLOOPPIJP
   Opmerking: als de hervulslang te lang is om in de tank te passen met het deksel gesloten, verwijder dan de hervulslang van de hervulpoort van de vulklep, knip de slang af en bevestig deze opnieuw aan de poort.

5. BORGMOER INSTALLEREN
   Schroef de borgmoer naar rechts op de schacht van de vulklep (onder de tank).
   *Alleen met de hand vastdraaien.
   DRAAI NIET TE VAST.


* Te vast aandraaien kan de vulklep of tank beschadigen, waardoor er overstromingen kunnen ontstaan. Zorg ervoor dat de vlotterbeker de tankwanden of de tankhendel en de spoelklep niet raakt.

LAATSTE STAPPEN

1. WATTOEVOERCONNECTOR AAN DE VULKLEP BEVESTIGEN
   Draai naar rechts om vast te draaien.
   *Alleen met de hand vastdraaien.
   DRAAI NIET TE VAST.

2. WATER AANZETTEN
   Controleer op lekkages.
   (Ga naar www.Fluidmaster.com/support voor oplossingen voor lekkages.)

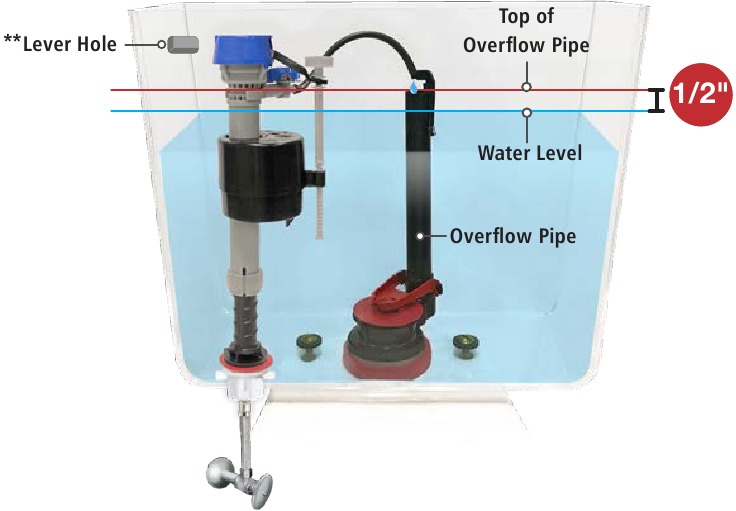

3. WATERNIVEAU
   Nadat de tank stopt met vullen, moet het waterniveau de tank vullen tot ongeveer 1,25 cm onder de bovenkant van de overlooppijp om een goede spoeling te garanderen. (Hoeft niet exact te zijn.)


* Te vast aandraaien kan de vulklep of de koppelmoer beschadigen, waardoor er mogelijk overstromingen ontstaan. Zorg ervoor dat de vlotterbeker de tankwanden of de tankhendel en de spoelklep niet raakt.
**De bovenkant van de overlooppijp moet minimaal 2,5 cm onder het tankhendelgat zitten.

FIJNAFSTELLING VAN HET WATERNIVEAU IN DE TANK

1. SPOEL HET TOILET DOOR OM HET WATERNIVEAU IN DE TANK TE CONTROLEREN

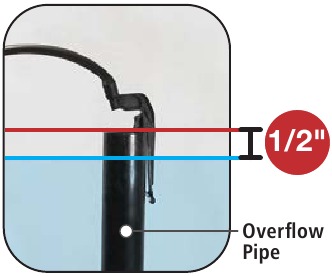

   Nadat het water is gestopt met het vullen van de tank, moet het waterniveau ongeveer 1,25 cm onder de bovenkant van de overlooppijp zitten om een goede spoeling te garanderen.
   Zie de vorige stap voor een overzicht van de volle tank.

2. HET WATERNIVEAU IS TE LAAG

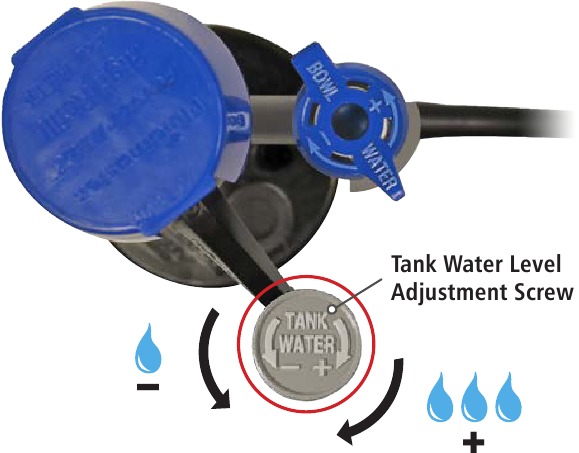

   Draai de stelschroef voor het waterniveau in de tank met de klok mee om de vlotter te verhogen. Doorspoelen om het waterniveau te resetten.
   HET WATERNIVEAU IS TE HOOG
   Draai de stelschroef voor het waterniveau tegen de klok in om de vlotter te verlagen. Doorspoelen om het waterniveau te resetten.


FIJNAFSTELLING VAN HET WATERNIVEAU IN DE POT

OPMERKING: De PerforMAX-vulklep is vooraf ingesteld om de juiste

1. VUL DE POT MET VIER LITER WATER
   Wacht 1 minuut totdat het waterniveau in de pot daalt en stopt.

2. MARKER HET WATERNIVEAU IN DE POT
   Trek met een potlood een lijn aan de bovenkant van het waterniveau in de pot.
   (Potloodstrepen kunnen gemakkelijk worden afgewassen).

3. SPOEL HET TOILET DOOR OM HET WATERNIVEAU IN DE POT TE CONTROLEREN
   Als het waterniveau overeenkomt met de lijn die u in de pot hebt getrokken wanneer de vulklep stopt met het vullen van de tank, is het waterniveau correct, ga dan verder met stap "Spoel het toilet door".


Als het waterniveau overeenkomt met de lijn in de pot en de vulklep NOG STEEDS VULT, dan is het water in de pot TE HOOG, ga dan verder met stap D hieronder.

Als de klep sluit en het waterniveau NIET overeenkomt met de lijn in de pot, dan is het waterniveau TE LAAG, ga dan verder met stap D hieronder.

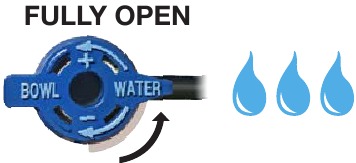

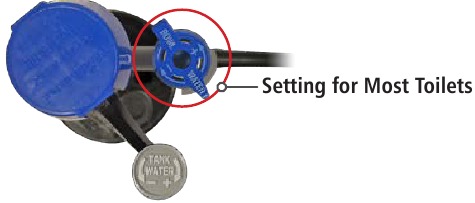

4. HET WATERNIVEAU IN DE POT AANPASSEN
   INDIEN TE HOOG: Draai de draaiknop naar de gesloten stand.


INDIEN TE LAAG: Draai de draaiknop naar de open stand.

5. SPOEL HET TOILET DOOR, CONTROLEER HET WATERNIVEAU IN DE POT
   Herhaal de laatste twee stappen totdat het waterniveau in de pot overeenkomt met de lijn wanneer de vulklep sluit.


SPOEL HET TOILET DOOR

1. SPOEL HET TOILET DOOR
   Als u tevreden bent met het doorspoelen, BENT U KLAAR!

U HEEFT HET GEDAAN!
We wisten dat u het kon!
Deel uw succesverhaal met vrienden en familie!

#FixedMyToilet
#Fluidmaster

Werkt het nog steeds niet helemaal goed?
Zie hieronder voor Probleemoplossing.

PROBLEMEN OPLOSSEN

ALS HET VULVENTIEL:

• NIET AANGAAT
• NIET UITGAAT
• TANK NIET BIJVULT

VERWIJDER DE DOP EN CONTROLEER OP VUIL

1. Schakel de watertoevoer uit.
2. Spoel het toilet door.
3. Duw met de rechterhand de vlotter omhoog, pak de as onder de vlotter vast en houd deze vast.
4. Draai met de linkerhand de dop en de hendelarm tegen de klok in om de dop te ontgrendelen. Laat de dop aan de vlotterbeker hangen.

5. Houd de lege beker ondersteboven boven het ventiel zonder dop om spatten te voorkomen.

6. Zet de watertoevoer een paar keer aan en uit.
7. Zet de watertoevoer uit.
8. Plaats de ventieldop terug.
   • Plaats de dopsamenstelling bovenop het grijze ventielhuis door de doparm en de afstelstang naast de vultrechter uit te lijnen.
   • Druk op de bovenste dop en draai de bovenkant en de arm met de klok mee in de vergrendelde positie.

Bekijk onze probleemoplossingsvideo met instructies
http://bit.ly/2yAdZn7

VULVENTIELAFDICHTING VERVANGEN

1. Verwijder de dop (zie hierboven).
2. Vervang de afdichting door een *originele
   Fluidmaster 242-afdichting.

3. Plaats de ventieldop terug.
   • Plaats de dopsamenstelling bovenop het grijze ventielhuis door de doparm en de afstelstang naast de vultrechter uit te lijnen.
   • Druk op de bovenste dop en draai de bovenkant en de arm met de klok mee in de vergrendelde positie.

* Gebruik altijd originele Fluidmaster-onderdelen bij installatie of reparatie. Fluidmaster is niet verantwoordelijk of aansprakelijk voor het gebruik van niet-Fluidmaster-onderdelen tijdens installatie of reparatie.

WATERNIVEAU IN DE POT IS TE LAAG

1. WATER UIT DE VULTRECHTER MOET DOOR DE OVERLOOPLEIDING STROMEN
   Zorg ervoor dat de vultrechter water via de overloopleiding levert. (Metalen kant naar buiten voor vulclip)

2. WATERNIVEAU IN DE TANK IS MOGELIJK TE LAAG
   1/2" onder de bovenkant van de overloopleiding wordt aanbevolen (zie "Watertankniveau fijn afstellen").

3. KLEP SLUIT MOGELIJK TE SNEL
   Geef de klepketting ongeveer 1/2" speling.


VOOR CANISTER-SPOELVENTIELEN

De Fluidmaster-vulclip is niet vereist voor installatie.
Als u de vulclip al op de vultrechter hebt geïnstalleerd, trekt u deze er gewoon af of knipt u deze af.

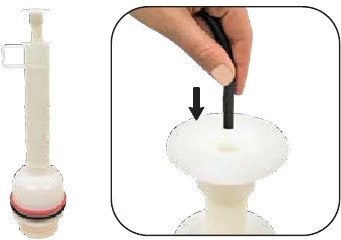

VOOR MANSFIELD
Duw de vultrechter in het vulgat aan de bovenkant van de spoelventieldop.

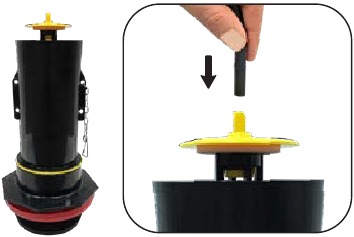

VOOR KOHLER AQUAPISTON
Duw de vultrechter op de gele nippel op het spoelventiel.

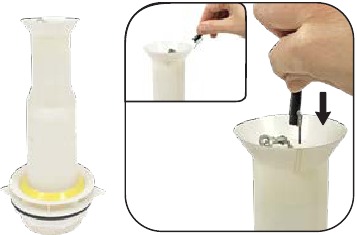

VOOR AMERICAN STANDARD CHAMPION 3
Duw de vultrechter op de vulclip en bevestig de vulclip vervolgens aan de overloopleiding van het spoelventiel. Hergebruik de originele vulclip. Gebruik geen Fluidmaster-vulclip.

INSTRUCTIEVIDEO
BEZOEK: FLUIDMASTER.COM
400H-PRODUCTPAGINA

NOG VRAGEN?
Neem voor installatiehulp contact op met onze afdeling technische diensten.
E-MAIL, CHAT of BEL
ons gratis nummer.
www.fluidmaster.com/support
1-800-631-2011
Beschikbare uren:
Maandag – Vrijdag
5:30 AM - 5:00 PM PST
