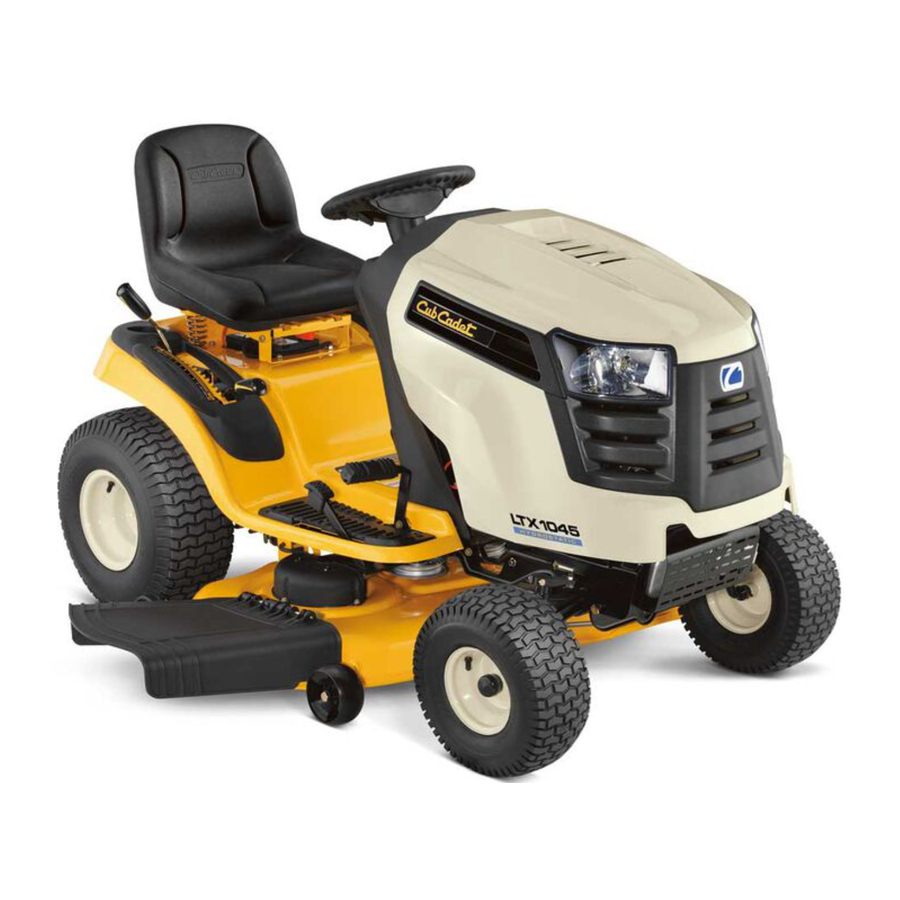

Cub Cadet LTX1045 Handleiding

Belangrijke veilige bedieningspraktijken

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u deze machine probeert te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel. Wanneer u dit symbool ziet. NEEM DEZE WAARSCHUWING TER HARTE!

CALIFORNISCHE WET VOORSTEL 65

Motoruitlaatgassen, sommige van zijn bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Batterijpolen, -klemmen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na aanraking.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals met elk type machine, kan onachtzaamheid of een fout van de bestuurder leiden tot ernstig letsel. Deze machine is in staat handen en voeten te amputeren en voorwerpen weg te slingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Algemene bediening

1. Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
2. Ken alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen en ze snel moet uitschakelen
3. Sta kinderen onder de 14 jaar nooit toe om deze machine te bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen, en moeten worden opgeleid en begeleid door een volwassene.
4. Sta volwassenen nooit toe om deze machine te bedienen zonder de juiste instructies.
5. Om contact met het mes of letsel door een weggeslingerd voorwerp te helpen voorkomen, dient u omstanders, helpers, kinderen en huisdieren op minstens 23 meter afstand van de machine te houden terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
6. Inspecteer het gebied waar de apparatuur zal worden gebruikt grondig. Verwijder alle stenen, stokken, draad, botten, speelgoed en andere vreemde voorwerpen die door het/de mes(sen) kunnen worden opgepakt en weggeslingerd. Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.
7. Plan uw maaipatroon om te voorkomen dat materiaal wordt afgevoerd in de richting van wegen, trottoirs, omstanders en dergelijke. Vermijd ook het afvoeren van materiaal tegen een muur of obstakel, waardoor het afgevoerde materiaal terug kan ketsen in de richting van de bestuurder.
8. Draag altijd een veiligheidsbril of veiligheidsbril tijdens het gebruik en tijdens het uitvoeren van een afstelling of reparatie om uw ogen te beschermen. Weggeslingerde voorwerpen die terugkaatsen kunnen ernstig oogletsel veroorzaken.
9. Draag stevige, ruw zool werkschoenen en nauwsluitende broeken en shirts. Loszittende kleding en sieraden kunnen vast komen te zitten in bewegende onderdelen. Bedien deze machine nooit op blote voeten of sandalen.
10. Wees u bewust van de afvoerrichting van de maaier en het opzetstuk en richt deze niet op iemand. Bedien de maaier niet zonder dat de afvoerkap of de gehele grasvanger op zijn plaats zit.
11. Steek uw handen of voeten niet in de buurt van draaiende onderdelen of onder het maaidek. Contact met het/de mes(sen) kan handen en voeten amputeren.
12. Een ontbrekende of beschadigde afvoerkap kan contact met het mes of letsel door weggeslingerde voorwerpen veroorzaken.
13. Stop het/de mes(sen) bij het oversteken van grindpaden, wandelpaden of wegen en tijdens het niet maaien van gras.
14. Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen. Deze machine is niet bedoeld voor gebruik op een openbare weg.
15. Bedien de machine niet onder invloed van alcohol of drugs.
16. Maai alleen bij daglicht of goed kunstlicht.
17. Vervoer nooit passagiers.
18. Schakel het/de mes(sen) uit voordat u in de achteruit schakelt. Langzaam achteruitrijden. Kijk altijd naar beneden en naar achteren voordat en tijdens het achteruitrijden om een aanrijding te voorkomen.
19. Vertraag voordat u draait. Bedien de machine soepel. Vermijd grillige bediening en overmatige snelheid.
20. Schakel het/de mes(sen) uit, zet de parkeerrem, zet de motor uit en wacht tot het/de mes(sen) volledig tot stilstand zijn gekomen voordat u de grasvanger verwijdert, gras leegt, de afvoerklep ontstopt, gras of vuil verwijdert of aanpassingen maakt.
21. Laat een draaiende machine nooit onbeheerd achter. Schakel altijd het/de mes(sen) uit, zet de transmissie in de neutraalstand, zet de parkeerrem, zet de motor uit en verwijder de sleutel voordat u afstapt.
22. Wees extra voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen. Deze machine mag niet op of van hellingen worden gereden, omdat de machine kan kantelen, wat ernstig persoonlijk letsel kan veroorzaken. De machine moet handmatig op hellingen worden geduwd om correct te laden of te lossen.
23.
    De uitlaat en de motor worden heet en kunnen brandwonden veroorzaken. Niet aanraken.
24. Controleer zorgvuldig de bovenliggende vrije ruimte voordat u onder laaghangende boomtakken, draden, deuropeningen enz. doorrijdt, waar de bestuurder kan worden geraakt of van de machine kan worden getrokken, wat ernstig letsel kan veroorzaken.
25. Schakel alle koppelingen van de hulpstukken uit, trap het rempedaal volledig in en schakel naar neutraal voordat u probeert de motor te starten.
26.
    Uw machine is ontworpen om normaal gazongras te maaien met een hoogte van niet meer dan 25 cm. Probeer niet te maaien door ongewoon lang, droog gras (bijv. weiland) of stapels droge bladeren. Droog gras of bladeren kunnen in contact komen met de motoruitlaat en/of zich ophopen op het maaidek, wat een potentieel brandgevaar oplevert.
27. Gebruik alleen accessoires en hulpstukken die door de fabrikant van de machine zijn goedgekeurd voor deze machine. Lees, begrijp en volg alle instructies die bij de goedgekeurde accessoire of hulpstuk worden geleverd.
28. Gegevens tonen aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van aan zitmaaiers gerelateerde verwondingen. Deze bestuurders moeten hun vermogen evalueren om de zitmaaier veilig te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
29. Als zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met uw klantenservicevertegenwoordiger voor hulp.

Bediening op hellingen

Hellingen zijn een belangrijke factor die verband houdt met verlies van controle en kantelongevallen, die kunnen leiden tot ernstig letsel of de dood. Alle hellingen vereisen extra voorzichtigheid. Als u de helling niet op kunt rijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

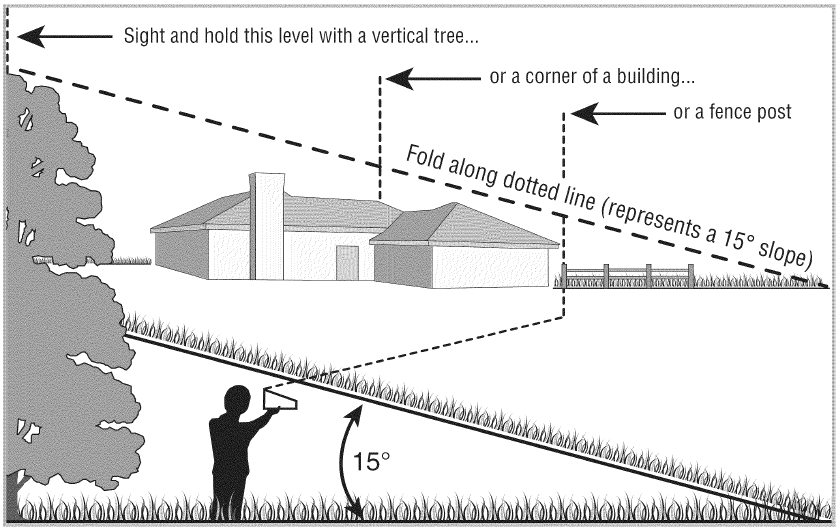

Gebruik voor uw veiligheid de hellingsmeter die deel uitmaakt van deze handleiding om hellingen te meten voordat u deze machine op een hellend of heuvelachtig gebied bedient. Als de helling groter is dan 15 graden, zoals weergegeven op de hellingsmeter, bedien deze machine dan niet op dat gebied, anders kan dit ernstig letsel tot gevolg hebben.

Gebruik deze afbeelding als leidraad om hellingen te bepalen waar u mogelijk niet veilig kunt werken.

Bedien uw grasmaaier niet op dergelijke hellingen. Maai niet op hellingen met een helling van meer dan 15 graden (een stijging van ongeveer 75 cm per 3 meter). Een zitmaaier kan kantelen en ernstig letsel veroorzaken. Bedien zitmaaiers op en neerwaarts, nooit over de hellingen heen.

Wel doen:

1. Maai op en neerwaarts, niet dwars over de hellingen. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
2. Let op gaten, sporen, hobbels, rotsen of andere verborgen voorwerpen. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
3. Gebruik een lage snelheid. Kies een lage genoeg snelheidsinstelling zodat u niet hoeft te stoppen of te schakelen op de helling. Banden kunnen op hellingen grip verliezen, zelfs als de remmen goed werken. Houd de machine altijd in de versnelling wanneer u hellingen afdaalt om te profiteren van de motorremwerking.
4. Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten om de stabiliteit te verbeteren.
5. Wees extra voorzichtig met grasvangers of andere hulpstukken. Deze kunnen de stabiliteit van de machine veranderen.
6. Houd alle bewegingen op de hellingen langzaam en geleidelijk. Breng geen plotselinge veranderingen aan in snelheid of richting. Snel inschakelen of remmen kan ervoor zorgen dat de voorkant van de machine optilt en snel achterover kantelt, wat ernstig letsel kan veroorzaken.
7. Vermijd starten of stoppen op een helling. Als de banden grip verliezen, schakel dan het/de mes(sen) uit en ga langzaam recht naar beneden.

Niet doen:

1. Draai niet op hellingen, tenzij het noodzakelijk is; draai dan langzaam en geleidelijk bergafwaarts, indien mogelijk.
2. Maai niet in de buurt van afgronden, greppels of taluds. De maaier kan plotseling omslaan als een wiel zich over de rand van een klif of greppel bevindt, of als een rand instort.
3. Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
4. Gebruik geen grasvanger op steile hellingen.
5. Maai niet op nat gras. Verminderde tractie kan
6. Schakel niet naar neutraal en rol niet bergafwaarts. Te hoge snelheid kan ertoe leiden dat de bestuurder de controle over de machine verliest, wat kan leiden tot ernstig letsel of de dood.
7. Sleep geen zware aanhangwagens (bijv. geladen kiepwagen, gazonrol, enz.) op hellingen groter dan 5 graden. Bij het afdalen heeft het extra gewicht de neiging om de tractor te duwen en kan ertoe leiden dat u de controle verliest (bijv. de tractor kan versnellen, het rem- en stuurvermogen wordt verminderd, de aanhanger kan scharen en de tractor doen kantelen).

Kinderen

1. Er kunnen tragische ongelukken gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en het maaien. Ze begrijpen de gevaren niet. Ga er nooit van uit dat kinderen blijven waar je ze voor het laatst hebt gezien.
   1. Houd kinderen uit de buurt van het maaigebied en onder toezicht van een verantwoordelijke volwassene anders dan de bediener.
   2. Wees alert en schakel de machine uit als een kind het
   3. Kijk voor en tijdens het achteruitrijden achter en naar beneden of er kleine kinderen zijn.
   4. Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine belemmeren.
   5. Wees uiterst voorzichtig bij het naderen van blinde hoeken, deuropeningen, struiken, bomen of andere objecten die uw zicht kunnen belemmeren op een kind dat in de baan van de machine kan rennen.
   6. Om ongelukken bij het achteruitrijden te voorkomen, moet u altijd de messen uitschakelen voordat u in de achteruit schakelt. Indien aanwezig, mag de "Reverse Caution Mode" niet worden gebruikt als er kinderen of anderen in de buurt zijn,
   7.
      Houd kinderen uit de buurt van hete of draaiende motoren. Ze kunnen brandwonden oplopen door een hete uitlaatdemper.
   8. Verwijder de sleutel wanneer de machine onbeheerd is om ongeoorloofde bediening te voorkomen.
2. Laat kinderen onder de 14 jaar nooit deze machine bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen en moeten worden opgeleid en begeleid door een volwassene.

Slepen

1. Sleep alleen met een machine die een trekhaak heeft die is ontworpen om te slepen. Bevestig getrokken materieel alleen aan het trekhaakpunt.
2. Volg de aanbevelingen van de fabrikant voor de maximale gewichten voor getrokken materieel en slepen op hellingen.
3. Laat nooit kinderen of anderen in of op getrokken materieel.
4. Op hellingen kan het gewicht van het getrokken materieel leiden tot verlies van tractie en verlies van controle.
5. Wees altijd extra voorzichtig bij het slepen met een machine die in staat is om scherpe bochten te maken (bijv. opzitmaaier met "zero-turn"). Maak ruime bochten om scharen te voorkomen.
6. Rijd langzaam en houd extra afstand om te stoppen.
7. Schakel niet naar neutraal en rijd niet in de vrijloop bergafwaarts.

Onderhoud

Veilige omgang met benzine:

1. Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine. Benzine is extreem brandbaar en de dampen zijn explosief. Ernstig persoonlijk letsel kan optreden wanneer benzine op uzelf of uw kleding wordt gemorst, waardoor deze kan ontbranden. Was uw huid en trek onmiddellijk andere kleren aan.
   1. Gebruik alleen een goedgekeurde benzinecontainer.
   2. Vul nooit containers in een voertuig of op een vrachtwagen- of aanhangwagenbak met een plastic voering. Plaats containers altijd op de grond uit de buurt van uw voertuig voordat u ze vult.
   3. Verwijder indien mogelijk benzine-aangedreven apparatuur van de vrachtwagen of aanhangwagen en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan op een aanhangwagen met een draagbare container in plaats van met een benzinepistool.
   4. Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen mondstukvergrendeling.
   5. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
   6. Tank de machine nooit binnenshuis.
   7. Verwijder nooit de benzinedop en vul nooit brandstof bij terwijl de motor heet is of draait. Laat de motor minstens twee minuten afkoelen voordat u tankt.
   8. Vul de brandstoftank nooit te vol. Vul de tank tot maximaal h inch onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting.
   9. Plaats de benzinedop terug en draai hem goed vast.
   10. Als er benzine is gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de machine naar een ander gebied. Wacht 5 minuten voordat u de motor start.
   11.
       Om brandgevaar te verminderen, moet u de machine vrijhouden van gras, bladeren of andere ophopingen van vuil. Ruim gemorste olie of brandstof op en verwijder brandstofdoordrenkt vuil.
   12. Bewaar de machine of brandstofcontainer nooit binnenshuis waar een open vlam, vonk of controlelampje is, zoals op een boiler, kachel, oven, wasdroger of andere gastoestellen.
   13. Laat een machine minstens vijf minuten afkoelen voordat u hem opbergt.

Algemeen onderhoud

1. Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. Motoruitlaat bevat koolmonoxide, een geurloos en dodelijk gas.
2. Voordat u gaat schoonmaken, repareren of inspecteren, moet u ervoor zorgen dat de messen en alle bewegende delen tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.
3. Controleer regelmatig of de messen binnen ongeveer (5) vijf seconden volledig tot stilstand komen nadat u de bediening voor het uitschakelen van de messen hebt bediend. Als de messen niet binnen deze tijd stoppen, moet uw machine professioneel worden onderhouden door een erkende MTD-servicedealer.
4. Controleer de werking van de rem regelmatig, omdat deze tijdens normaal gebruik slijt. Stel af en onderhoud indien nodig.
5. Controleer de messen en de bevestigingsbouten van de motor met regelmatige tussenpozen op de juiste stevigheid. Inspecteer de messen ook visueel op schade (bijv. overmatige slijtage, verbogen, gebarsten). Vervang de messen alleen door de messen van de originele fabrikant (O.E.M.) die in deze handleiding worden vermeld. "Het gebruik van onderdelen die niet voldoen aan de originele uitrustingsspecificaties kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!"
6. Maaierbladen zijn scherp. Wikkel het mes in of draag handschoenen en wees extra voorzichtig bij het onderhoud ervan.
7. Houd alle moeren, bouten en schroeven stevig vast om er zeker van te zijn dat de apparatuur in veilige staat verkeert.
8. Knoei nooit met het veiligheidsvergrendelingssysteem of andere veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken.
9. Na het raken van een vreemd voorwerp, stop de motor, koppel de bougiekabel(s) los en aard deze tegen de motor. Inspecteer de machine grondig op eventuele schade. Repareer de schade voordat u start en bedient.
10. Probeer nooit afstellingen of reparaties aan de machine uit te voeren terwijl de motor draait.
11. Grasopvangcomponenten en de uitwerpklep zijn onderhevig aan slijtage en schade die bewegende delen kunnen blootleggen of ervoor kunnen zorgen dat er voorwerpen worden weggegooid. Voor veiligheidsbescherming, controleer de componenten regelmatig en vervang ze onmiddellijk door onderdelen van de originele fabrikant (O.E.M.) die in deze handleiding worden vermeld. "Het gebruik van onderdelen die niet voldoen aan de originele uitrustingsspecificaties kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!"
12. Wijzig de instellingen van de motortoerentalregelaar niet en laat de motor niet te snel draaien. De toerentalregelaar regelt het maximale veilige bedrijfsvermogen van de motor.
13. Onderhoud of vervang indien nodig veiligheids- en instructielabels.
14. Neem de juiste verwijderingswetten en -voorschriften voor gas, olie, enz. in acht om het milieu te beschermen.
15. Volgens de Consumer Products Safety Commission (CPSC) en de U.S. Environmental Protection Agency (EPA) heeft dit product een gemiddelde gebruiksduur van zeven (7) jaar, of 270 bedrijfsuren. Laat de machine aan het einde van de gemiddelde gebruiksduur jaarlijks inspecteren door een erkende servicedealer om ervoor te zorgen dat alle mechanische en veiligheidssystemen goed werken en niet overmatig versleten zijn. Als u dit niet doet, kan dit leiden tot ongevallen, letsel of de dood.

Wijzig de motor niet
Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier wijzigen. Knoeien met de instelling van de toerentalregelaar kan leiden tot een op hol geslagen motor en ervoor zorgen dat deze op onveilige snelheden draait. Knoei nooit met de fabrieksinstelling van de motortoerentalregelaar.

Vonkenvanger

Deze machine is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd, met bos bedekt, met struiken bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of staatswetten (indien

Als een vonkenvanger wordt gebruikt, moet deze door de bediener in goede staat worden gehouden. In de staat Californië is het bovenstaande wettelijk verplicht (artikel 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federaal land.
Een vonkenvanger voor de uitlaatdemper is verkrijgbaar via uw dichtstbijzijnde erkende servicedealer of neem contact op met de serviceafdeling, P.O. Box 361131 Cleveland, Ohio 44136-0019.

Uw verantwoordelijkheid — Beperk het gebruik van deze machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

BEWAAR DEZE INSTRUCTIES!

Veiligheidssymbolen

Deze tabel toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

Symbool	Beschrijving
	GEVAAR - ROTERENDE MESSEN Vervoer nooit passagiers. Vervoer nooit kinderen, zelfs niet met de messen uit.
	GEVAAR - ROTERENDE MESSEN Kijk altijd naar beneden en achteren voordat en terwijl u achteruit rijdt om een aanrijding te voorkomen.
	WAARSCHUWING - ROTERENDE MESSEN Plaats uw handen of voeten niet in de buurt van roterende onderdelen of onder het maaidek. Contact met het/de mes(sen) kan leiden tot amputatie van handen en voeten.
	WAARSCHUWING - GEWORPEN VOORWERPEN Deze machine kan voorwerpen oppakken en weggooien die ernstig persoonlijk letsel kunnen veroorzaken.
	WAARSCHUWING - GEWORPEN VOORWERPEN Deze machine kan voorwerpen oppakken en weggooien die ernstig persoonlijk letsel kunnen veroorzaken.
	OMSTANDERS Houd omstanders, helpers, kinderen en huisdieren op minstens 23 meter afstand van de machine terwijl deze in werking is.
	WAARSCHUWING - WERKING OP HELLINGEN Gebruik deze machine niet op een helling van meer dan 15 graden.
	WAARSCHUWING - HEET OPPERVLAK Motoronderdelen, vooral de uitlaat, worden extreem heet tijdens bedrijf. Laat de motor en de uitlaat afkoelen voordat u ze aanraakt.
	GEVAAR - ROTERENDE MESSEN Om het risico op letsel te verminderen, houdt u handen en voeten uit de buurt. Niet gebruiken tenzij de uitwerpopening of de grasvanger op de juiste plaats zit. Vervang onmiddellijk als deze beschadigd is.
	WAARSCHUWING - SLEPEN Vermijd scharen bij het slepen, rijd langzaam en maak wijde bochten.

Montage en installatie

Inhoud van de krat

• Eén gazontractor
• Eén bedieningshandleiding voor de gazontractor
• Eén olieaftapslang
• Eén bedieningshandleiding voor de Kohler-motor
• Eén DeckWash-slangkoppeling

Productinstallatie

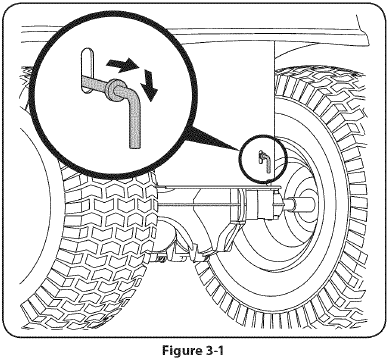

De eenheid handmatig verplaatsen

De transmissie van uw tractor is uitgerust met een hydrostatisch ontlastventiel voor situaties waarin het noodzakelijk is om de tractor handmatig te verplaatsen. Door dit ventiel te openen, kan de vloeistof in de transmissie zijn normale route omzeilen, waardoor de achterbanden "vrij kunnen draaien". Om het hydrostatische ontlastventiel te openen, gaat u als volgt te werk:

1. Zoek de hydrostatische bypass-stang aan de achterkant van de tractor. Zie Afb. 3-1.

2. Trek de hydrostatische bypass-stang naar buiten en vervolgens omlaag om deze op zijn plaats te vergrendelen.

LET OP:De transmissie wordt NIET ingeschakeld wanneer de hydrostatische bypass-stang is uitgetrokken. Zet de stang terug in de normale stand voordat u de tractor bedient.

Probeer nooit de tractor handmatig te verplaatsen zonder eerst het hydrostatische ontlastventiel te openen. Dit kan leiden tot ernstige schade aan de transmissie van de tractor.

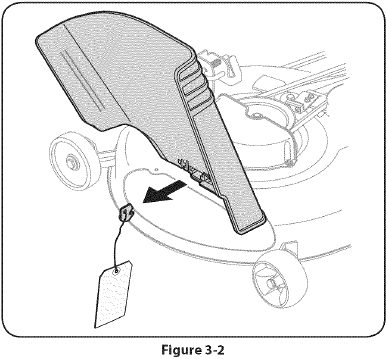

Verwijdering van de transportbeugel

Zorg ervoor dat de motor van de gazontractor is uitgeschakeld, zet de parkeerrem en verwijder de contactsleutel voordat u de transportbeugel verwijdert. Zorg ervoor dat de motor van de gazontractor is uitgeschakeld

1. Zoek de transportbeugel, indien aanwezig, en het waarschuwingslabel aan de rechterkant van het maaidek. Zie Afb. 3-2.

2. Terwijl u de uitwerpschacht met uw linkerhand vasthoudt, verwijdert u de transportbeugel met uw rechterhand door deze tussen uw duim en wijsvinger vast te pakken en met de klok mee te draaien.

De transportbeugel wordt alleen gebruikt voor verpakkingsdoeleinden. Verwijder en gooi de transportbeugel weg voordat u de transportbeugel gebruikt voor uw gazontractor.

Het maaidek kan objecten wegslingeren. Als u de zitmaaier niet bedient met de uitwerpklep in de juiste bedieningsstand, kan dit leiden tot ernstig persoonlijk letsel en/of schade aan eigendommen.

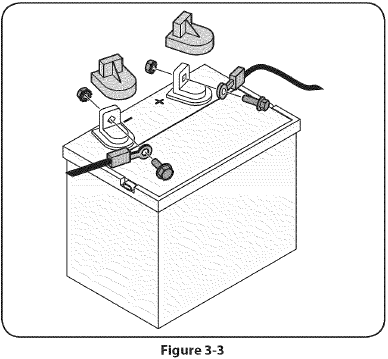

De accukabels aansluiten

CALIFORNIA PROPOSITION 65 WAARSCHUWING!
Accupolen, aansluitingen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na het hanteren.

Wanneer u accukabels bevestigt, sluit dan altijd eerst de POSITIEVE (rode) draad aan op de bijbehorende aansluiting, gevolgd door de NEGATIEVE (zwarte) draad.

Om transportredenen zijn beide accukabels op uw apparatuur mogelijk losgekoppeld van de aansluitingen in de fabriek. Om de accukabels aan te sluiten, gaat u als volgt te werk:

OPMERKING: De positieve accupool is gemarkeerd met Positief (+). De negatieve accupool is gemarkeerd met Negatief (-).

1. Verwijder de plastic afdekking, indien aanwezig, van de positieve (+) accupool en bevestig de rode kabel aan de positieve (+) accupool met de bout en zeskantmoer. Zie Afb. 3-3.

2. Verwijder de plastic afdekking, indien aanwezig, van de negatieve (-) accupool en bevestig de zwarte kabel aan de negatieve (-) accupool met de bout en zeskantmoer. Zie Afb. 3-3.
3. Plaats de rode rubberen beschermhoes over de positieve (+) accupool om deze te beschermen tegen corrosie.

OPMERKING: Als de accu in gebruik wordt genomen na de datum die boven/aan de zijkant van de accu staat, laad de accu dan op zoals beschreven in het hoofdstuk Onderhoud van uw bedieningshandleiding voordat u de tractor bedient.

De bandenspanning controleren

Pomp de banden niet te hard op. Controleer de zijwand van de banden voor de maximale psi. Er moet te allen tijde een gelijke bandenspanning worden aangehouden.

De banden van uw tractor zijn mogelijk te hard opgepompt voor transportdoeleinden. Verlaag de bandenspanning voordat u de tractor bedient. Controleer de zijwand van de banden voor de maximale psi.

De maaidekwielen instellen

Verplaats de tractor op een stevige en vlakke ondergrond, bij voorkeur een verharde ondergrond, en ga als volgt te werk:

1. Selecteer de hoogtepositie van het maaidek door de maaidekhefhendel in de normaal gewenste maaihoogte-instelling te plaatsen (een van de zes verschillende maaihoogte-inkepingen op het rechterspatbord).
2. Controleer de maaidekwielen op contact of overmatige speling met de onderliggende ondergrond. De maaidekwielen moeten tussen 1/4" en 1/2" speling boven de grond hebben. Als de maaidekwielen overmatige speling hebben of contact maken met de ondergrond, pas ze dan als volgt aan:
   1. Zet de maaidekhefhendel in de hoogste stand.
   2. Verwijder de voorste en achterste maaidekwielen door de borgmoeren en schouderbouten te verwijderen waarmee ze aan het maaidek zijn bevestigd. Zie Afb. 3-4.

   3. Plaats de maaidekhefhendel in de gewenste maaihoogte-instelling.
   4. Plaats de schouderbout (met elk maaidekwiel) terug in het indexgat dat ongeveer 1/2" tussen de onderkant van het wiel en de bestrating laat.

Raadpleeg het hoofdstuk Het maaidek waterpas stellen in het hoofdstuk Onderhoud van deze handleiding voor meer gedetailleerde instructies over verschillende maaidekaanpassingen.

De stoel verstellen

Om de positie van de stoel te verstellen, trekt u de stoelverstelhendel omhoog en houdt u deze vast. Schuif de stoel naar voren of naar achteren naar de gewenste positie en laat vervolgens de verstelhendel los. Zorg ervoor dat de stoel in de juiste positie is vergrendeld voordat u de tractor bedient. Zie Afbeelding 3-5

Voordat u de tractor bedient, moet u ervoor zorgen dat de stoel is vastgezet in de stoelstop. Zet de parkeerrem. Ga achter de machine staan en trek de stoel naar achteren totdat deze vastklikt.

Benzine en olie

De brandstoftank bevindt zich onder de motorkap en heeft een inhoud van drieënhalve gallon. Verwijder de brandstofdop door deze tegen de klok in te draaien. Gebruik alleen schone, verse (niet ouder dan 30 dagen), loodvrije benzine. Vul de tank niet te vol.
Voor Californische modellen die zijn uitgerust met een vastgemaakte dop met ratel, STOP met het vullen van de tank zodra er brandstof in de vulhals te zien is. Dit zorgt ervoor dat er een correct expansievolume ontstaat. Vul de tank NIET bij. Zie Afbeelding 3-6.

Wees uiterst voorzichtig bij het hanteren van benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief. Tank de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

OPMERKING: Uw tractor wordt geleverd met olie in de motor. U MOET echter het oliepeil controleren voordat u de tractor bedient.

Controleer altijd het motoroliepeil voor elk gebruik zoals beschreven in de Kohler-gebruikershandleiding. Voeg indien nodig olie toe. Als u dit niet doet, kan dit leiden tot ernstige schade aan uw motor.

Voor Californische modellen die zijn uitgerust met een vastgemaakte dop met ratel, STOP met het vullen van de tank zodra er brandstof in de vulhals te zien is. Dit zorgt ervoor dat er een correct expansievolume ontstaat, anders start de motor niet. Vul de tank NIET bij. Zie Afbeelding 3-6.

Bediening en functies

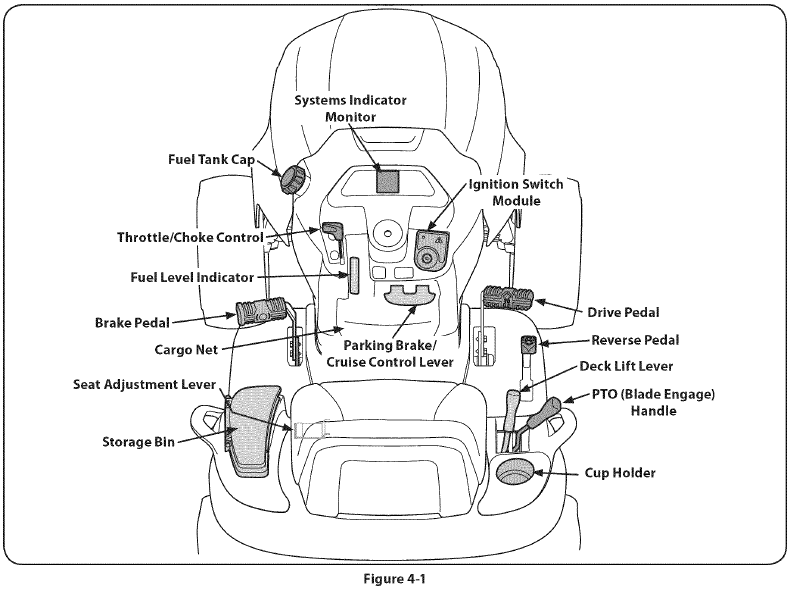

De bediening en functies van de gazontractor worden geïllustreerd in Afb. 4-1 en beschreven in de volgende paragrafen.

Lees en volg alle veiligheidsvoorschriften en instructies in deze handleiding, inclusief de volledige sectie Bediening, voordat u probeert deze machine te bedienen. Het niet naleven van alle veiligheidsvoorschriften en instructies kan leiden tot persoonlijk letsel.

Gashendel/choke-bediening

De gashendel/choke-bediening bevindt zich aan de linkerkant van het dashboard van de tractor. Deze hendel regelt de snelheid van de motor en sluit, wanneer hij helemaal naar voren wordt geduwd, de choke voor een koude start. Wanneer de gashendel in een bepaalde stand wordt gezet, houdt deze een uniforme motorsnelheid aan.
OPMERKING: Wanneer u de tractor gebruikt met het maaidek ingeschakeld, zorg er dan voor dat de gashendel/choke-bediening altijd in de FAST (konijn)-stand staat.

Rempedaal

Het rempedaal bevindt zich op de treeplank aan de linkerkant. Het rempedaal kan worden gebruikt voor (0) de voorkant van de tractor langs de gebruikte voor plotselinge stops of het aantrekken van de parkeerrem.
OPMERKING: Het rempedaal moet volledig worden ingedrukt om de veiligheidsvergrendelingsschakelaar te activeren bij het starten van de tractor.

Verstelhendel stoel

De verstelhendel van de stoel bevindt zich onder de voor-/linkerkant van de stoel. Met de hendel kan de stoel van de bestuurder in de lengterichting worden versteld. Raadpleeg het gedeelte Montage en installatie van deze handleiding voor meer gedetailleerde instructies.

Hefboom maaidek

De hefboom van het maaidek bevindt zich op het rechterspatbord van uw tractor en wordt gebruikt om de hoogte van het maaidek te wijzigen. Om hem te gebruiken, beweegt u de hendel naar links en plaatst u hem vervolgens in de inkeping die het meest geschikt is voor uw toepassing.

Contactschakelmodule

Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de PTO uit, zet de parkeerrem, stop de motor en verwijder de sleutel om onbedoeld starten te voorkomen.

Om de motor te starten, steekt u de sleutel in het contactslot en draait u deze met de klok mee naar de START (START)-stand.
Laat de sleutel los in de stand NORMAL MOWING MODE (NORMALE MAAIMODUS) zodra de motor is aangeslagen.
Om de motor te stoppen, draait u de contactsleutel tegen de klok in naar de STOP (STOP)-stand.

Raadpleeg, voordat u de tractor bedient, zowel Veiligheidsvergrendelingsschakelaars als De motor starten in de sectie Bediening van deze handleiding voor gedetailleerde instructies met betrekking tot de Contactschakelmodule en het bedienen van de tractor in REVERSE CAUTION MODE (ACHTERUITRIJDEN-WAARSCHUWINGSMODUS).

Aandrijpedaal

Het aandrijpedaal bevindt zich aan de rechterkant van de tractor, langs de treeplank. Druk het aandrijpedaal naar voren om de tractor vooruit te laten rijden. De rijsnelheid wordt ook geregeld met het aandrijpedaal. Hoe verder het pedaal naar voren wordt gedraaid, hoe sneller de tractor zal rijden. Het pedaal keert terug naar zijn oorspronkelijke positie wanneer het niet wordt ingedrukt.

Achteruitrijpedaal

Het achteruitrijpedaal bevindt zich aan de rechterkant van de tractor langs de treeplank. De rijsnelheid wordt ook geregeld met het achteruitrijpedaal. Hoe verder het pedaal naar beneden wordt gedraaid, hoe sneller de tractor zal rijden. Het pedaal keert terug naar zijn oorspronkelijke positie wanneer het niet wordt ingedrukt.

Rem
Als het remlampje brandt bij het starten van de motor van de tractor, drukt u het rempedaal in.

Systeemindicatormonitor/Urenteller LCD

Wanneer de contactsleutel uit de STOP (STOP)-stand wordt gedraaid, maar niet in de START (START)-stand, geeft de systeemindicatormonitor gedurende ongeveer vijf seconden de output van de batterij, in volt, weer op zijn LCD, waarna hij een zandloper en de uren tractorbedrijf weergeeft. Zodra de tractor is gestart, geeft de monitor voortdurend een zandloper en de uren tractorbedrijf weer op zijn LCD.

OPMERKING: De uren tractorbedrijf worden geregistreerd telkens wanneer de contactsleutel uit de STOP (STOP)-stand wordt gedraaid, ongeacht of de motor is gestart.

De indicatormonitor zal de bestuurder ook herinneren aan de onderhoudsintervallen voor het verversen van de motorolie. Het LCD zal afwisselend de opgenomen uren, "CHG" en "OIL" gedurende vijf minuten knipperen, na elke 50 uur opgenomen bedrijfstijd. Het onderhoudsinterval duurt twee uur (van 50-52, 100-102, 150-152, enz.). Het LCD zal ook knipperen zoals hierboven beschreven gedurende vijf minuten elke keer dat de motor van de tractor is gestart tijdens dit onderhoudsinterval. Voordat het interval verloopt, ververs de motorolie zoals aangegeven in de sectie Onderhoud van deze gebruikershandleiding.

PTO (Messen inschakelen)
Als het PTO-lampje brandt bij het starten van de motor van de tractor, zet u de PTO-hendel in de uitgeschakelde (UIT)-stand.

Olie (indien de motor hiermee is uitgerust)
Het is normaal dat het olielampje brandt terwijl de motor wordt gestart, maar als het tijdens bedrijf brandt, terwijl de motor draait, stop de tractor dan onmiddellijk en controleer het motoroliepeil zoals aangegeven in deze handleiding.

Batterij
Het is normaal dat het batterijlampje brandt terwijl de motor wordt gestart, maar als het tijdens bedrijf brandt, terwijl de motor draait, moet de batterij worden opgeladen of genereert het laadsysteem van de motor niet voldoende stroomsterkte. Laad de batterij op zoals aangegeven in de sectie Onderhoud van deze handleiding of laat het laadsysteem controleren door uw Cub Cadet-dealer.

Vrachtnet

Het vrachtnet bevindt zich op de onderste helft van het dashboard en kan worden gebruikt voor opslag.

Brandstofniveau-indicator

De brandstofniveau-indicator bevindt zich aan de linkerkant van het dashboard van de tractor en geeft de hoeveelheid brandstof in de gastank aan.

PTO-/messeninschakelhendel

Het activeren van de PTO schakelt de stroom naar het maaidek of andere (apart verkrijgbare) hulpstukken in. Duw de PTO-/messeninschakelhendel naar voren om hem te activeren. Trek de PTO-/messeninschakelhendel terug om de stroom naar het maaidek of andere (apart verkrijgbare) hulpstukken uit te schakelen.

OPMERKING: De PTO-/messeninschakelhendel moet in de uitgeschakelde (UIT)-stand staan bij het starten van de motor.

Parkeerrem-/cruisecontrolhendel

De parkeerrem-/cruisecontrolhendel bevindt zich in het midden van het dashboard van de tractor onder het stuur en wordt gebruikt om de parkeerrem en de cruisecontrol in te schakelen. Raadpleeg de sectie Bediening van deze handleiding voor gedetailleerde instructies met betrekking tot de parkeerrem.

OPMERKING: De parkeerrem moet worden aangetrokken als de bestuurder de stoel verlaat terwijl de motor draait, anders wordt de motor automatisch uitgeschakeld.

OPMERKING: Cruisecontrol kan NIET worden ingeschakeld bij de hoogste rijsnelheid van de tractor. Als de bestuurder dit probeert te doen, zal de tractor automatisch afremmen tot de snelste optimale rijsnelheid voor het maaien.

Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de PTO uit, zet de parkeerrem, stop de motor en verwijder de sleutel om onbedoeld starten te voorkomen.

Gebruik

OM ERNSTIG LETSEL OF OVERLIJDEN TE VOORKOMEN

• RIJ OMHOOG EN OMLAAG HELLINGEN, NIET DWARS.
• VERMIJD PLOTSELINGE BOCHTEN.
• GEBRUIK DE UNIT NIET WAAR DEZE KAN SLIPPEN OF KANTELEN.
• ALS DE MACHINE STOPT MET OMHOOG GAAN, STOP DAN HET/DE MAAIME(S) EN RIJ LANGZAAM ACHTERUIT OMLAAG.
• HOUD VEILIGHEIDSVOORZIENINGEN (BESCHERMKAPPEN, SCHERMEN EN SCHAKELAARS, ENZ.) OP HUN PLAATS EN IN WERKING.
• VERWIJDER VOORWERPEN DIE DOOR HET/DE MAAIME(S) KUNNEN WORDEN WEGGESLINGERD.
• KEN DE LOCATIE EN FUNCTIE VAN ALLE BEDIENINGSELEMENTEN.
• ZORG ERVOOR DAT HET/DE MAAIME(S) EN DE MOTOR ZIJN GESTOPT VOORDAT U HANDEN OF VOETEN IN DE BUURT VAN HET/DE MAAIME(S) BRENGT.
• VOORDAT U DE BEDIENINGSPOSITIE VERLAAT, KOPPELT U HET/DE MAAIME(S) LOS, ZET U DE PARKEERREM AAN, ZET U DE MOTOR UIT EN VERWIJDERT U DE SLEUTEL.

LEES DE GEBRUIKSAANWIJZING

Veiligheidsvergrendelingsschakelaars

Deze tractor is uitgerust met een veiligheidsvergrendelingssysteem ter bescherming van de bestuurder. Bedien de tractor niet als het vergrendelingssysteem defect mocht raken. Neem contact op met uw Cub Cadet

• Het veiligheidsvergrendelingssysteem voorkomt dat de motor kan starten, tenzij de parkeerrem is geactiveerd en de PTO-knop (mesinschakeling) in de uitgeschakelde (UIT) stand staat.
• De motor wordt automatisch uitgeschakeld als de bestuurder de stoel verlaat voordat de parkeerrem is ingeschakeld.

Bedien de tractor niet als het vergrendelingssysteem defect is. Dit systeem is ontworpen voor uw veiligheid en bescherming.

De motor starten

OPMERKING: Raadpleeg het gedeelte Montage & installatie van deze handleiding voor instructies over het vullen met benzine en olie.

1. Steek de tractorsleutel in de contactschakelaarmodule.
2. Plaats de PTO-hendel (mesinschakeling) in de uitgeschakelde (UIT) stand.
3. Zet de parkeerrem van de tractor vast.
4. Activeer de choke door de gas-/chokehendel helemaal naar voren in de choke-stand te bewegen.
5. Draai de contactsleutel met de klok mee naar de START-stand. Nadat de motor is gestart, laat u de sleutel los. Deze keert terug naar de NORMALE MAAISTAND.

Houd de sleutel NIET langer dan tien seconden tegelijk in de START-stand. Dit kan schade veroorzaken aan de elektrische starter van uw motor.

6. Nadat de motor is gestart, deactiveert u de choke.

OPMERKING: Laat de choke NIET aanstaan tijdens het gebruik van de tractor. Dit resulteert in een "rijk" brandstofmengsel en zorgt ervoor dat de motor slecht loopt.

De motor stoppen

Als u een vreemd voorwerp raakt, stop dan de motor en koppel de bougiekabel(s) los. Inspecteer de machine grondig op eventuele schade.
Repareer de schade voordat u de machine opnieuw start en gebruikt.

1. Als de messen zijn ingeschakeld, plaatst u de PTO/mesinschakelhendel in de uitgeschakelde (UIT) stand.
2. Plaats de gashendel in de buurt van de SLOW-stand.
3. Draai de contactsleutel tegen de klok in naar de STOP-stand.
4. Verwijder de sleutel uit het contactslot om onbedoeld starten te voorkomen.

Met de unit rijden

Vermijd plotselinge starts, overmatige snelheid en plotselinge stops.

1. Druk de rempedaal lichtjes in om de parkeerrem los te zetten. Beweeg de gashendel in de FAST-stand (konijn).
2. Om VOORUIT te rijden, drukt u het rijpedaal langzaam naar voren in totdat de gewenste snelheid is bereikt. Zie Fig. 5-1.

3. Om ACHTERUIT te rijden, controleert u of het gebied erachter vrij is en drukt u vervolgens langzaam het achteruitpedaal in met de bal van uw voet (NIET uw hiel) totdat de gewenste snelheid is bereikt. Zie Fig. 5-1.

Probeer de rijrichting NIET te veranderen wanneer de tractor in beweging is. Breng de tractor altijd volledig tot stilstand voordat u van vooruit naar achteruit of omgekeerd gaat.

Verlaat de stoel van de tractor niet zonder eerst de PTO/mesinschakelhendel in de uitgeschakelde (UIT) stand te plaatsen en de parkeerrem te activeren. Als u de tractor onbeheerd achterlaat, zet dan ook de motor uit en verwijder de contactsleutel.

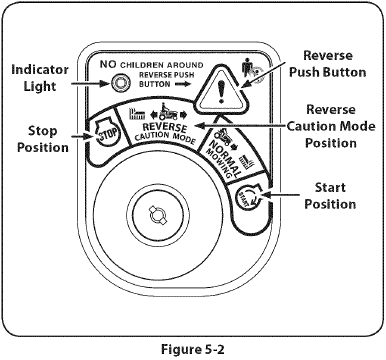

Achteruitrijdwaarschuwingsmodus

De stand ACHTERUITRIJWAARSCHUWINGSMODUS van de sleutelschakelaarmodule stelt de tractor in staat om achteruit te rijden met de messen (PTO) ingeschakeld.

OPMERKING: Het wordt niet aanbevolen om achteruit te maaien.

Wees uiterst voorzichtig bij het bedienen van de tractor in de ACHTERUITRIJWAARSCHUWINGSMODUS. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden. Bedien de tractor niet als er kinderen of anderen in de buurt zijn. Stop de tractor onmiddellijk als iemand het gebied betreedt.

De ACHTERUITRIJWAARSCHUWINGSMODUS gebruiken:

OPMERKING: De bestuurder MOET op de tractorstoel zitten.

1. Start de motor zoals eerder geïnstrueerd op de vorige
2. Draai de sleutel van de NORMALE MAAISTAND (groen) naar de ACHTERUITRIJWAARSCHUWINGSMODUS (geel) van de sleutelschakelaarmodule. Zie Fig. 5-2.

3. Druk op de ACHTERUITDRUKKNOP (oranje, driehoekige knop) in de rechterbovenhoek van de sleutelschakelaarmodule. Het rode indicatielampje in de linkerbovenhoek van de sleutelschakelaarmodule brandt tijdens activering. Zie Fig. 5-2.
4. Zodra de functie is geactiveerd (indicatielampje AAN), kan de tractor achteruit worden gereden met de maaimessen (PTO) ingeschakeld.
5. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden om er zeker van te zijn dat er geen kinderen in de buurt zijn. Nadat u weer vooruit gaat, zet u de sleutel terug in de NORMALE MAAISTAND.

De ACHTERUITRIJWAARSCHUWINGSMODUS blijft geactiveerd totdat:

1. De sleutel in de NORMALE MAAISTAND of de STOP-stand wordt geplaatst of
2. De bestuurder de stoel verlaat.

Rijden op hellingen

Raadpleeg de HELLINGSMETER in het gedeelte "Werken op hellingen" om de hellingen te bepalen waarop u de tractor veilig kunt gebruiken.

Maai niet op hellingen met een hellingshoek van meer dan 15 graden (een stijging van ongeveer 2-^lh voet per 10 voet). De tractor kan omkantelen en ernstig letsel veroorzaken.

• Maai omhoog en omlaag hellingen, NOOIT dwars.
• Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
• Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Vermijd bochten tijdens het rijden op een helling. Als er een bocht moet worden gemaakt, draai dan de helling af. Het opdraaien van een helling vergroot de kans op omrollen aanzienlijk.
• Vermijd stoppen tijdens het oprijden van een helling. Als het nodig is om te stoppen tijdens het oprijden van een helling, start dan soepel en voorzichtig om de kans te verkleinen dat de tractor achterover kantelt.

De parkeerrem inschakelen/De cruise control instellen

OPMERKING: De parkeerrem en cruise control worden bediend door dezelfde hendel. Als u de rem gebruikt bij het inschakelen van de parkeerrem/cruise control-hendel, wordt de parkeerrem ingeschakeld. Als u het rijpedaal gebruikt bij het inschakelen van de parkeerrem/cruise control-hendel, wordt de cruise control ingeschakeld.

Parkeerrem

OPMERKING: Tde parkeerrem moet worden geactiveerd als de bestuurder de stoel verlaat terwijl de motor draait, anders wordt de motor automatisch uitgeschakeld.

De parkeerrem activeren:

1. Druk het rempedaal volledig in met uw linkervoet en houd het in die positie.
2. Duw de parkeerrem/cruise control-hendel omlaag en houd deze in die positie.
3. Haal uw voet van het rempedaal.
4. Laat de druk van de parkeerrem/cruise control-hendel los.

Nadat u stap 3 hebt voltooid, moet het rempedaal in de onderste stand blijven staan. Als dit niet het geval is, is de parkeerrem niet ingeschakeld. Herhaal stap 1-4 om de parkeerrem te activeren.

Om de parkeerrem uit te schakelen, drukt u het rempedaal lichtjes in.

Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de PTO uit, zet de parkeerrem vast, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Cruise control

Schakel de cruise control-hendel nooit in tijdens het achteruitrijden.

De cruise control instellen:

1. Druk langzaam het bovenste gedeelte van het rijpedaal in met uw rechtervoet totdat de gewenste snelheid is bereikt.
2. Druk de parkeerrem/cruise control-hendel lichtjes omlaag en houd deze in die positie.
3. Haal uw voet van het rijpedaal.
4. Laat de druk van de parkeerrem/cruise control-hendel los.

Nadat u stap 3 hebt voltooid, moet het rijpedaal in de onderste stand blijven staan en de tractor dezelfde voorwaartse snelheid behouden. Als dit niet het geval is, is de cruise control niet ingeschakeld. Herhaal stap 1-4 om de cruise control in te schakelen.

Om de cruise control uit te schakelen, drukt u het rijpedaal of het rempedaal lichtjes in.

OPMERKING: De cruise control kan NIET worden ingesteld op de hoogste grondsnelheid van de tractor. Als de bestuurder dit toch probeert, zal de tractor automatisch afremmen tot de hoogste optimale maaigrondsnelheid.

Om de rijrichting van vooruit naar achteruit te veranderen wanneer de cruise control is ingeschakeld, drukt u het rempedaal in om de cruise control uit te schakelen en de tractor volledig tot stilstand te brengen. Druk vervolgens langzaam het achteruitpedaal in met de bal van uw voet om achteruit te rijden.

De deklifthendel gebruiken

Om het maaidek omhoog te brengen, beweegt u de deklifthendel naar links en plaatst u deze in de inkeping die het meest geschikt is voor uw toepassing.

De koplampen bedienen

De lampen branden wanneer de contactsleutel uit de STOP-stand wordt gedraaid. De lampen gaan uit wanneer de contactsleutel in de STOP-stand wordt gezet.

De PTO inschakelen

Het inschakelen van de PTO brengt het vermogen over naar het maaidek of andere (apart verkrijgbare) hulpstukken. De PTO inschakelen:

1. Beweeg de gas-/chokehendel naar de FAST-stand (konijn).
2. Duw de PTO/mesinschakelhendel naar voren in de ingeschakelde (AAN) stand.

OPMERKING: Gebruik de tractor altijd met de gas-/chokehendel in de FAST-stand (konijn) voor het meest efficiënte gebruik van het maaidek of andere (apart verkrijgbare) hulpstukken.

Maaien

Om contact met het mes of letsel door weggeslingerde voorwerpen te voorkomen, houdt u omstanders, helpers, kinderen en huisdieren op minstens 75 voet afstand van de machine terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.

De volgende informatie is nuttig bij het gebruik van het maaidek met uw tractor.

Plan uw maaipatroon om te voorkomen dat er materiaal in de richting van wegen, trottoirs, omstanders en dergelijke wordt uitgeworpen. Vermijd ook het uitwerpen van materiaal tegen een muur of obstakel, waardoor het uitgeworpen materiaal terug kan kaatsen naar de bestuurder.

• Maai niet met een hoge grondsnelheid, vooral niet als er een mulchkit of grasopvangbak is geïnstalleerd.
• Maai het gras niet te kort. Kort gras is vatbaar voor onkruidgroei en wordt snel geel bij droog weer.
• Gebruik de tractor tijdens het maaien altijd met de gashendel in de FAST-stand (konijn).
• Voor het beste resultaat wordt aanbevolen om de eerste twee ronden te maaien met de uitworp naar het midden. Na de eerste twee ronden keert u de richting om om de uitworp naar buiten te werpen voor de rest van het maaien. Dit geeft het gazon een beter uiterlijk.
• Probeer GEEN zware struiken en onkruid of extreem hoog gras te maaien. Uw tractor is ontworpen om gazons te maaien, NIET om struiken te verwijderen.
• Houd de messen scherp en vervang de messen wanneer ze versleten zijn.

Onderhoud en afstellingen

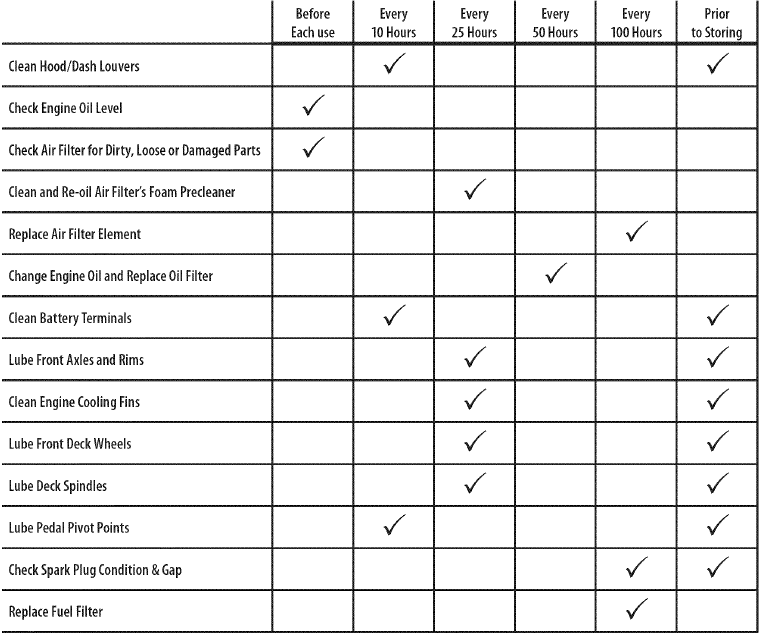

Onderhoudsschema

Onderhoud

Schakel voordat u onderhoud of reparaties uitvoert de PTO uit, zet de parkeerrem, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Motor

Raadpleeg de Kohler-gebruikershandleiding voor alle motoronderhoudsprocedures en -instructies.

OPMERKING: Onderhoud, reparatie of vervanging van de emissiebeheersingsapparatuur en -systemen die op kosten van de eigenaar worden uitgevoerd, kan worden uitgevoerd door elk motorreparatiebedrijf of -persoon. Garantie reparaties moeten worden uitgevoerd door een Cub Cadet dealer.

De motorolie verversen

Als de motor onlangs heeft gedraaid, zijn de motor, de uitlaat en de omliggende metalen oppervlakken heet en kunnen ze brandwonden aan de huid veroorzaken. Wees voorzichtig om brandwonden te voorkomen.

OPMERKING: Het oliefilter moet bij elke olieverversing worden vervangen. Om een olieverversing uit te voeren, gaat u als volgt te werk:

1.
   Laat de motor een paar minuten draaien, zodat de olie in het carter kan opwarmen. Warme olie zal gemakkelijker stromen en meer van het motorsediment meenemen dat zich mogelijk op de bodem van het carter heeft afgezet. Wees voorzichtig om brandwonden door hete olie te voorkomen.
2. Open de motorkap van de tractor en zoek de olieaftapopening aan de linkerkant van de motor.
3. Open de beschermkap aan het uiteinde van de olieaftapkraan om de aftapopening bloot te leggen. Zie Afb. 6-1.

4. Verwijder de olievuldop/peilstok van de olievulpijp.
5. Duw de olieaftapslang (verpakt bij deze handleiding) op de olieaftapopening. Leid het andere uiteinde van de slang naar een geschikte olieopvangbak met een inhoud van minimaal 2,5 liter om de gebruikte olie op te vangen.
6. De motor is uitgerust met een draai-en-trek-aftapopening of een aftapopening met lipjes. Als uw motor de draai-en-trek-aftap heeft, ga dan naar stap a. Als uw motor is uitgerust met de aftap met lipjes, ga dan naar stap b.
   1. Draai de olieaftapkraan^IA-turn, trek hem vervolgens naar buiten om de olie te laten weglopen. Nadat de olie is weggelopen, duwt u het uiteinde van de olieaftapkraan terug en draait u ¹/4„turn om hem weer vast te zetten. Plaats de dop terug op het uiteinde van de olieaftapkraan om te voorkomen dat er vuil in de aftapopening komt.
   2. Knijp de lipjes op de olieaftapkraan samen en trek vervolgens naar buiten om de olie te laten weglopen. Nadat de olie is weggelopen, duwt u het uiteinde van de olieaftapkraan terug totdat de lipjes vastklikken. Plaats de dop terug op het uiteinde van de olieaftapkraan om te voorkomen dat er vuil in de aftapopening komt.
7. Vervang het oliefilter zoals aangegeven in de Kohler-gebruikershandleiding.
8. Vul de motor bij met nieuwe olie. Raadpleeg de Kohler-gebruikershandleiding voor informatie over het volume en het gewicht van de motorolie.

Luchtfilter

Onderhoud de voorfilter en het patroon-/luchtfilterelement zoals aangegeven in de Kohler-gebruikershandleiding.

Bougie

De bougie moet één keer per seizoen worden schoongemaakt en de opening moet opnieuw worden ingesteld. Raadpleeg de Kohler-gebruikershandleiding voor het juiste bougietype en de juiste openingsspecificaties.

Hydrostatische transmissie

De hydrostatische transmissie is in de fabriek afgesloten en is onderhoudsvrij. Het vloeistofniveau kan niet worden gecontroleerd en de vloeistof kan niet worden ververst.

Accu

CALIFORNIA PROPOSITION 65 WAARSCHUWING
Accupolen, -aansluitingen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na het hanteren.

De accu is verzegeld en is onderhoudsvrij. Zuurstanden kunnen niet worden gecontroleerd en er kan geen vloeistof worden toegevoegd.

• Houd de accukabels en -aansluitingen altijd schoon en vrij van corrosieve ophoping.
• Na het reinigen van de accu en de aansluitingen, brengt u een lichte laag vaseline of vet aan op beide aansluitingen.

Als u de accu verwijdert om te reinigen, koppelt u eerst de NEGATIEVE (zwarte) draad los van de aansluiting, gevolgd door de POSITIEVE (rode) draad.
Wanneer u de accu terugplaatst, sluit u altijd eerst de POSITIEVE (rode) draad aan op de aansluiting, gevolgd door de NEGATIEVE (zwarte) draad. Zorg ervoor dat de draden op de juiste aansluitingen zijn aangesloten; het omkeren ervan kan leiden tot ernstige schade aan het wisselstroomsysteem van uw motor.

Het product reinigen

Morsen van brandstof of olie op de machine moet onmiddellijk worden weggeveegd. Laat GEEN vuil zich ophopen rond de koelribben van de motor, de koelventilator van de transmissie of op enig ander onderdeel van de machine, vooral niet op de riemen en poelies.

Smart Jet
Het maaidek van uw tractor is uitgerust met een waterpoort op het oppervlak als onderdeel van het dekwas-systeem.
Gebruik de Smart Jet om grasresten van de onderkant van het maaidek te spoelen en de ophoping van corrosieve chemicaliën te voorkomen. Voltooi de volgende stappen NA ELKE MAAIBEURT:

1. Rijd de tractor naar een vlakke, vrije plek op uw gazon, dichtbij genoeg zodat uw tuinslang erbij kan.

Zorg ervoor dat de afvoergoot van de tractor is gericht van uw huis, garage, geparkeerde auto's, enz.

2. Schakel de PTO (Blade Engage) uit, zet de parkeerrem en zet de motor uit.
3. Draai de slangkoppeling (verpakt bij de gebruikershandleiding van uw tractor) op het uiteinde van uw tuinslang.
4. Bevestig de slangkoppeling aan de waterpoort op het oppervlak van uw maaidek. Zie Afb. 6-2.

5. Zet het water aan.
6. Terwijl u op de bestuurdersstoel van de tractor zit, start u de motor en plaatst u de gashendel in de FAST (konijn) stand.
7. Zet de PTO (Blade Engage) van de tractor in de AAN-stand.
8. Blijf minimaal twee minuten in de bestuurderspositie zitten met het maaidek ingeschakeld, zodat de onderkant van het maaidek grondig kan worden gespoeld.
9. Zet de PTO (Blade Engage) van de tractor in de UIT-stand.
10. Draai de contactsleutel naar de STOP-stand om de motor van de tractor uit te zetten.
11. Zet het water uit en maak de slangkoppeling los van de waterpoort op het oppervlak van uw maaidek.

Nadat u uw maaidek met het Smart Jet-systeem hebt gereinigd, keert u terug naar de bestuurderspositie en schakelt u de PTO in. Laat het maaidek minimaal twee minuten draaien, zodat de onderkant van het maaidek grondig kan drogen.

Smering

Schakel voordat u smeert, repareert of inspecteert altijd de PTO uit, zet de parkeerrem, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Voorwielen

Elk van de voorwielassen en -velgen is uitgerust met een smeernippel. Zie Afb. 6-3. Smeer na elke 25 uur tractorbedrijf met een nr. 2 multifunctioneel vet dat is aangebracht met een vetspuit.

Draaipunten en koppeling

Smeer alle draaipunten op het aandrijfsysteem, de parkeerrem en de hefinrichting minstens één keer per seizoen met lichte olie.

Maaidekwielen

Elk van de voorste loopwielen van het tractordek is uitgerust met een smeernippel. Smeer na elke 25 uur tractorbedrijf met een nr. 2 multifunctioneel vet dat is aangebracht met een vetspuit.

Maaidekas

Smeernippels zijn te vinden op elke maaidekas. Zie Afb. 6-4. Smeer met 251H EP-vet of een gelijkwaardig nr. 2 multifunctioneel lithiumvet. Gebruik een vetspuit en breng minimaal twee slagen of voldoende vet aan op de spindel.

Afstellingen

Zet de motor uit, verwijder de contactsleutel en zet de parkeerrem vast voordat u afstellingen uitvoert. Bescherm uw handen door zware handschoenen te gebruiken bij het hanteren van de messen.

OPMERKING: Controleer de bandenspanning van de tractor voordat u afstellingen aan het maaidek uitvoert. Raadpleeg het gedeelte "Banden" voor informatie over de bandenspanning.

Het maaidek van voor naar achter nivelleren

De voorkant van het maaidek wordt ondersteund door een stabilisatorstang die kan worden afgesteld om het maaidek van voor naar achter te nivelleren. De voorkant van het maaidek moet tussen 1/4 inch en 3/8 inch lager zijn dan de achterkant van het maaidek. Stel indien nodig als volgt af:

1. Parkeer de tractor op een stevige, vlakke ondergrond en plaats de hefhendel van het maaidek in de middelste stand.
2. Draai het mes dat zich het dichtst bij de afvoergoot bevindt, zodat het evenwijdig is aan de tractor.
3. Meet de afstand van de voorkant van de mespunt tot de grond en de achterkant van de mespunt tot de grond. De eerste meting moet tussen 1/4" en 3/8" minder zijn dan de tweede meting.

Stel de benodigde afstand voor de juiste afstelling vast en ga indien nodig verder.

1. Draai de zeskantige borgmoer aan het uiteinde van de dekbeugelstang los (naar buiten draaien). Zie Afb. 6-5.

2. Om de voorkant van het maaidek omhoog te brengen, draait u de binnenste zeskantmoer vast (naar binnen draaien) tegen de voorste beugel.
3. Om de voorkant van het maaidek te laten zakken, draait u de zeskantmoer los (naar buiten draaien), weg van de voorste beugel. Zie Afb. 6-5.
4. Draai de borgmoer weer vast tegen elke zeskantmoer wanneer de juiste afstelling is bereikt.

Het maaidek van links naar rechts nivelleren

Als het maaidek ongelijkmatig lijkt te maaien, kan een afstelling van links naar rechts worden uitgevoerd. Stel indien nodig als volgt af:

1. Met de tractor geparkeerd op een stevige, vlakke ondergrond, plaatst u de hefhendel van het maaidek in de middelste stand en draait u beide messen zodat ze loodrecht op de tractor staan
2. Meet de afstand van de buitenkant van de linker mespunt tot de grond en de afstand van de buitenkant van de rechter mespunt tot de grond. Beide metingen moeten gelijk zijn. Zo niet, ga dan naar de volgende stap.
3. Draai de zeskantbout op de linker dekbeugel los, maar verwijder deze NIET. Zie Afb. 6-6.

4. Gebruik een sleutel om de linkerzijde van het maaidek omhoog of omlaag te brengen door aan het afstelwiel te draaien. Zie Afb. 6-6.

Het maaidek is correct genivelleerd wanneer beide mespuntmetingen die in stap 2 zijn uitgevoerd, gelijk zijn. Draai de zeskantbout op de linker dekbeugel weer vast wanneer de juiste afstelling is bereikt.

Parkeerrem afstellen

Als de tractor niet volledig tot stilstand komt wanneer het rempedaal volledig is ingedrukt, of als de achterwielen van de tractor kunnen rollen met de parkeerrem ingeschakeld (en de hydrostatische ontlastklep open), moet de rem worden afgesteld. Neem contact op met uw Cub Cadet dealer om de rem correct te laten afstellen.

De stoel afstellen

Raadpleeg het gedeelte Installatie en montage van deze handleiding voor instructies over het afstellen van de stoel.

Voordat u de tractor bedient, moet u ervoor zorgen dat de stoel in de stoelstop staat. Zet de parkeerrem vast. Ga achter de machine staan en trek aan de stoel totdat deze vastklikt.

Stuurafstelling

Als de tractor in de ene richting strakker draait dan in de andere, of als de kogelgewrichten worden vervangen als gevolg van schade of slijtage, moeten de stuurstangen mogelijk worden afgesteld.
Stel de stuurstangen zo af dat gelijke lengtes van elk in het kogelgewricht aan de linkerzijde en het kogelgewricht aan de rechterzijde zijn geschroefd:

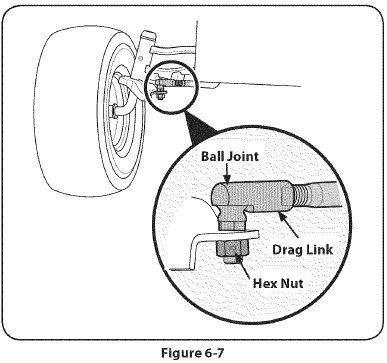

1. Verwijder de zeskantmoer onder het kogelgewricht. Zie Afb. 6-7.

2. Draai het kogelgewricht naar binnen om de stuurstang in te korten.
   Draai het kogelgewricht naar buiten om de stuurstang te verlengen.
3. Plaats de zeskantmoer terug nadat de juiste afstelling is bereikt.
   OPMERKING:Als de kogelgewrichten te ver op de stuurstangen worden gedraaid, zullen de voorbanden te ver "naar binnen" staan. De juiste toespoor is tussen 1/16" en 5/16".
4. De toespoor van de voorband kan als volgt worden gemeten:
   1. Plaats het stuur in de positie voor rechtuit rijden.
   2. Meet vóór de as de afstand horizontaal van de binnenkant van de linker velg tot de binnenkant van de rechter velg. Noteer de afstand.
   3. Meet achter de as de afstand horizontaal van de binnenkant van de linker velg tot de binnenkant van de rechter velg. Noteer de afstand.
5. De meting die vóór de as is uitgevoerd, moet tussen 1/16" en 5/16" minder zijn dan de meting die achter de as is uitgevoerd.

Service

Maaidek verwijderen

1. Plaats de PTO/Blade Engage-knop in de uitgeschakelde (OFF) stand en zet de parkeerrem aan.
2. Laat het maaidek zakken door de maaidekhefboom in de onderste inkeping op het rechterspatbord te plaatsen.
3. Zoek de PTO-koppeling onder de voorkant van uw tractor. Zie Fig. 7-1.

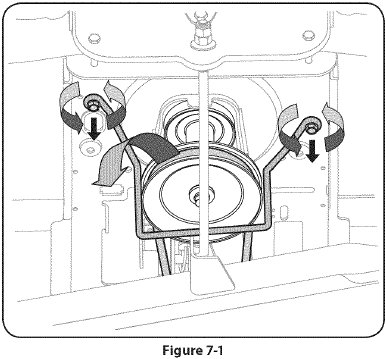

4. Verwijder de riembeschermer en de riem als volgt. Zie Fig. 7-1:
   1. Verwijder de zeskantschroeven.
   2. Trek de riemgeleidingsstang naar rechts en omlaag om deze te verwijderen (re m ove).
   3. Verwijder de maaidekriem van de motorpoelie van de tractor.

OPMERKING: Als er te veel spanning op de riem staat om deze gemakkelijk van de motorpoelie te verwijderen, steekt u voorzichtig een ratelsleutel met 3/8" aandrijving (ingesteld om los te draaien) in het vierkante gat in de spanrolbeugel van het maaidek en draait u deze naar de linkerkant van de tractor om de spanning op de riem te verminderen. Zie Fig. 7-2.

Vermijd beknellingsletsel. Plaats nooit uw vingers op de spanrolveer of tussen de riem en een poelie tijdens het verwijderen. Vermijd beknellingsletsel. de riem. Plaats nooit

5. Kijkend naar het maaidek vanaf de linkerkant van de tractor, zoek de maaideksteunpen aan de linkerachterkant van het maaidek.
6. Trek de maaideksteunpen naar buiten om het maaidek los te maken van de maaidekhefarm. Zie Fig. 7-3.

7. Herhaal de bovenstaande stappen aan de rechterkant van de tractor.
8. Plaats de maaidekhefboom in de bovenste inkeping om de maaidekhefarmen omhoog en uit de weg te bewegen.
9. Verwijder voorzichtig de maaidekbekabeling van de achterkant van het maaidek door de splitpen te verwijderen waarmee deze is vastgezet. Verwijder de veer van de spanrolbeugel van het maaidek. Zie Fig. 7-4.

10. Verwijder de splitpen van het uiteinde van de stabilisatorstang en schuif de stabilisator uit de ophangbeugel op het maaidek. Zie Fig. 7-5.

11. Schuif het maaidek voorzichtig (vanaf de rechterkant) onder de tractor vandaan.

De maaidekriem vervangen

De V-snaren op uw tractor zijn speciaal ontworpen om veilig in en uit te schakelen. Een vervangende (niet-OEM) V-snaar kan gevaarlijk zijn omdat deze niet volledig uitschakelt. Gebruik door de fabriek goedgekeurde riemen voor een goed werkende machine.

Alle riemen op uw tractor zijn onderhevig aan slijtage en moeten worden vervangen als er tekenen van slijtage zijn. Om de maaidekriem van uw tractor te vervangen, gaat u als volgt te werk:

1. Verwijder het maaidek zoals beschreven in "Maaidek verwijderen".

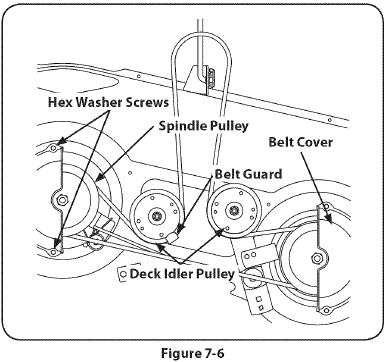

2. Verwijder de riemafdekkingen door de zeskantschroeven te verwijderen waarmee ze aan het maaidek zijn bevestigd. Zie Fig. 7-6.

3. Het kan ook nodig zijn om de zeskantmoer op de linker spanrol los te draaien om de riem van de poelie en rond de riembeschermer te krijgen.
4. Verwijder voorzichtig de maaidekriem rond de twee aspoelies en de twee maaidekspanrollen. Zie Fig. 7-6.
5. Verwijder de maaidekriem rond de twee aspoelies en de twee maaidekspanrollen.

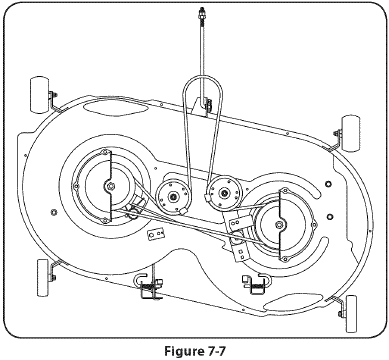

6. Om de nieuwe riem te plaatsen, begint u met het leiden van de riem rond de twee buitenste aspoelies zoals weergegeven in Fig. 7-7.

7. Leid de riem vervolgens rond de twee maaidekspanrollen zoals weergegeven in Fig. 7-7.
8. Draai de eerder losgemaakte riemgeleidingsstang weer vast.
9. Monteer de eerder verwijderde riembeschermers opnieuw.
10. Installeer het maaidek als volgt opnieuw:
    1. Bevestig de stabilisatorstang met het maaidek onder het maaierframe. Zie Fig. 7-5.
    2. Sluit de maaidekhefarmen opnieuw aan. Zie Fig. 7-3.
    3. Sluit de maaidekbekabeling weer aan. Zie Fig. 7-4.
11. Plaats de riem in de motorpoelie. Zie Fig. 7-8.

12. Plaats de riembeschermer terug. Zie Fig. 7-1.

Messen

Schakel de motor uit en verwijder de contactsleutel voordat u het/de mes(sen) verwijdert om te slijpen of te vervangen. Bescherm uw handen door zware handschoenen te dragen bij het vastpakken van het mes.

Inspecteer het mes en/of de as periodiek op scheuren of beschadigingen, vooral nadat u een vreemd voorwerp hebt geraakt. Gebruik de machine niet voordat beschadigde onderdelen zijn vervangen.

Om de messen te verwijderen, gaat u als volgt te werk.

1. Verwijder het maaidek onder de tractor vandaan (zie Maaidek verwijderen eerder in dit gedeelte) en draai het maaidek voorzichtig om zodat de onderkant zichtbaar is.
2. Plaats een stuk hout tussen de centrale maaidekbehuizing en het mes om als stabilisator te dienen. Zie Fig. 7-9.

3. Verwijder de zeskantflensmoer waarmee het mes aan de as is bevestigd. Zie Fig. 7-9.
4. Om de messen op de juiste manier te slijpen, verwijder gelijke hoeveelheden metaal van beide uiteinden van de messen langs de snijkanten, evenwijdig aan de achterrand, onder een hoek van 25° - 30°. Slijp altijd elke snijkant van het mes gelijkmatig om de juiste mesbalans te behouden. Zie Fig. 7-10.


Als de snijkant van het mes al eerder is geslepen, of als er metaalscheiding aanwezig is, vervangt u de messen door nieuwe.

Een slecht uitgebalanceerd mes veroorzaakt overmatige trillingen, kan schade aan de tractor veroorzaken en/of leiden tot persoonlijk letsel.

5. Test de balans van het mes met behulp van een mesbalancer. Slijp metaal van de zware kant totdat het gelijkmatig in evenwicht is.
   OPMERKING: Zorg er bij het vervangen van het mes voor dat u het mes installeert met de kant van het mes gemarkeerd met "Bottom" (of met een onderdeelnummer erin gestempeld) naar de grond gericht wanneer de maaier in de werkstand staat.

Gebruik een momentsleutel om de zeskantflensmoer van de messenas vast te draaien tot tussen 95 Nm en 122 Nm.

Accu

CALIFORNIA PROPOSITION 65 WAARSCHUWING:
Accupolen, aansluitingen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en voortplantingsschade veroorzaken. Was uw handen na het hanteren.

Als u de accu verwijdert, koppelt u eerst de NEGATIEVE (zwarte) draad los van de aansluiting, gevolgd door de POSITIEVE (rode) draad. Wanneer u de accu opnieuw installeert, sluit u altijd eerst de POSITIEVE (rode) draad aan op de aansluiting, gevolgd door de NEGATIEVE (zwarte) draad.

Startkabels

Start nooit een beschadigde of bevroren accu met startkabels. Zorg ervoor dat de voertuigen elkaar niet raken en dat de ontstekingen zijn uitgeschakeld. Laat kabelklemmen elkaar niet raken.

1. Sluit de positieve (+) kabel aan op de positieve (+) pool van de ontladen accu van uw tractor.
2. Sluit het andere uiteinde van de kabel aan op de positieve (+) pool van de startaccu.
3. Sluit de negatieve (9,) kabel aan op de andere pool van de startaccu.
4. Maak de laatste verbinding op het motorblok van de tractor, weg van de accu. Bevestig aan een ongelakt onderdeel om een goede verbinding te garanderen.

Als de startaccu op een voertuig is geïnstalleerd (d.w.z. auto, vrachtwagen), start de motor van het voertuig NIET tijdens het starten van uw tractor met startkabels.

5. Start de tractor (zoals beschreven in het hoofdstuk Bediening van deze handleiding).
6. Zet de parkeerrem van de tractor vast voordat u de startkabels verwijdert, in omgekeerde volgorde van aansluiting.

Opladen

Accu's geven tijdens het opladen een explosief gas af. Laad de accu op in een goed geventileerde ruimte en houd deze uit de buurt van open vuur of een waakvlam, zoals op een boiler, ruimteverwarming, oven, wasdroger of andere gastoestellen.

Gebruik bij het opladen van de accu van uw tractor alleen een oplader die is ontworpen voor 12V loodzuuraccu's. Lees de gebruikershandleiding van uw acculader voordat u de accu van uw tractor oplaadt.
Volg altijd de instructies en neem de waarschuwingen in acht.

Als uw tractor gedurende langere tijd niet is gebruikt, laadt u de accu als volgt op:

1. Stel uw acculader in om maximaal 10 ampère te leveren.
2. Als uw acculader automatisch is, laadt u de accu op totdat de lader aangeeft dat het opladen is voltooid. Als de lader niet automatisch is, laadt u deze minimaal acht uur op.

Zekering

Schakel voor onderhoud, reparatie of inspectie altijd de PTO uit, zet de parkeerrem aan, stop de motor en verwijder de sleutel om onbedoeld starten te voorkomen.

Er is een zekering van 20 ampère geïnstalleerd in de kabelboom van uw tractor om het elektrische systeem van de tractor te beschermen tegen schade veroorzaakt door overmatige stroomsterkte.

Als het elektrische systeem niet werkt of de motor van uw tractor niet start, controleer dan eerst of de zekering niet is doorgebrand. Deze bevindt zich onder de motorkap, gemonteerd achter de bovenkant van het dashboard op de steunbalk.

Gebruik altijd een vervangende zekering met dezelfde stroomsterkte als de doorgebrande zekering.

Banden

Overschrijd nooit de maximale bandenspanning die op de zijwand van de band staat vermeld.

Raadpleeg de zijwand van de band voor de exacte aanbevolen of maximale psi van de bandenfabrikant. Pomp de banden niet te hard op.
Ongelijke bandenspanning kan ervoor zorgen dat het maaidek ongelijkmatig maait.

De aandrijfriem van de transmissie vervangen

Er moeten verschillende onderdelen worden verwijderd en speciale gereedschappen worden gebruikt om de aandrijfriem van de transmissie van de tractor te vervangen. Neem contact op met uw Cub Cadet-dealer om de aandrijfriem van de transmissie te laten vervangen.

Probleemoplossing

Probleem	Oorzaak	Oplossing
Motor start niet	PTO/Messen inschakelhendel ingeschakeld. Parkeerrem niet ingeschakeld. Bougiekabel losgekoppeld. Gashendel/choke-bedieningshendel niet in de juiste startpositie. Choke niet geactiveerd Brandstoftank leeg, of oude brandstof. Brandstofleiding geblokkeerd. Defecte bougie. Motor verzopen.	Plaats de hendel in de uitgeschakelde (UIT) stand. Schakel de parkeerrem in. Sluit de draad aan op de bougie. Plaats de gashendel/choke-bedieningshendel in de stand SNEL. Duw de gashendel/choke-bedieningshendel in de choke-stand. Vul de tank met schone, verse (minder dan 30 dagen oude) benzine. Reinig de brandstofleiding en vervang het brandstoffilter. Reinig, stel de opening af of vervang de bougie. Start de motor met de gashendel/choke-bedieningshendel in de stand SNEL.
Motor loopt onregelmatig	Tractor loopt met geactiveerde choke. Bougiekabels zitten los. Brandstofleiding geblokkeerd of oude brandstof. Ontluchting in de tankdop verstopt. Water of vuil in het brandstofsysteem. Vuile luchtfilter.	Beweeg de gashendel/choke-bedieningshendel uit de choke-stand. Sluit de bougiekabels aan en draai ze vast. Reinig de brandstofleiding; vul de tank met schone, verse benzine en vervang het brandstoffilter. Maak de ontluchting vrij of vervang de dop als deze beschadigd is. Tap de brandstoftank af. Vul opnieuw met schone, verse benzine. Vervang het papieren luchtfilterelement of reinig de schuimvoorfilter.
Motor oververhit	Laag motoroliepeil. Luchtstroom beperkt.	Vul het carter met de juiste hoeveelheid en het juiste gewicht aan olie. Verwijder grasresten en vuil rond de koelribben en het ventilatorhuis van de motor.
Motor aarzelt bij hoog toerental	Bougieopening te klein.	Verwijder de bougie en stel de opening opnieuw in.
Motor loopt stationair onregelmatig	Bougie vervuild, defect of opening te groot. Vuile luchtfilter.	Vervang de bougie. Stel de bougieopening in. Vervang het luchtfilterelement en/of reinig de voorfilter.
Overmatige trilling	Messen los of uit balans. Beschadigd of gebogen mes.	Draai het mes en de as vast. Vervang het mes.
Het apparaat zal geen gras mulchen	Motortoerental te laag. Nat gras. Overmatig hoog gras. Bot mes.	Plaats de gashendel/choke-bediening in de stand SNEL (konijn). Mulch niet wanneer het gras nat is. Maai eenmaal op een hoge maaihoogte en maai vervolgens opnieuw op de gewenste hoogte of maak een smallere maaibreedte. Scherp het mes of vervang het.
Ongelijke snede	Maaiplateau niet goed waterpas gesteld. Bot mes. Ongelijke bandenspanning.	Voer een zijdelingse afstelling van het maaiplateau uit. Scherp het mes of vervang het. Controleer de bandenspanning in alle vier de banden.

Vervangende onderdelen

Component	Onderdeelnummer en beschrijving
	759-3336 Bougie (Champion RC12YC)
	KH-20-883-02-$1 Luchtfilterelement met voorfilter
	KH-12-050-01-S Olie filter
	KH-25-050-21-S Brandstoffilter
	954-04219 Aandrijfriem (Maaiplateau)
	942-04244A 2-in-1 maaidekmes
	918-04636 Maaiplateau-as
	734-04155 Maaiplateauwiel (voor)
	734-0973 Maaiplateauwiel (achter)
	925-1707D Accu
	751-3111 Tankdop 951-10947 Tankdop (California modellen)
	946-04617 Gashendel/Choke Control Lever & Cable
	925-2054A Contactsleutel
	631-04288 Discharge Chute Assembly

Bel (800) 965-4CUB om vervangende onderdelen of een complete onderdelenhandleiding te bestellen (houd uw volledige modelnummer en serienummer gereed). Onderdelenhandleidingen zijn ook gratis te downloaden op www.cubcadet.com

Aanbouwdelen & accessoires

De volgende aanbouwdelen en accessoires zijn compatibel met de Cub Cadet LTX 1045. Neem contact op met uw Cub Cadet-dealer of de winkelier waar u uw tractor hebt gekocht voor informatie over de prijs en beschikbaarheid.

Cub Cadet Serie 1000 gazontractoren zijn NIET ontworpen voor gebruik met enig type grondbewerking-aanbouwdelen (bijv. frees of keerploeg). Het gebruik van dit type apparatuur MAAKT de garantie van de tractor ONGELDIG.

Modelnummer	Beschrijving
19A30005100	Mulchplug, 46"
OEM-190-032	Sneeuwblazer, 42"
19A30003100	Dubbele opvangzak, 46" dubbel mes
OEM-190-215	Wielgewichten
190-679-101	Bumper
OEM-190-833	46" sneeuwschuif
OEM-190-916	Sneeuwkettingen, 20" x 10"
190-012-100	Armleuningkit
OEM-19A-218	Gewichtskit achterbeugel

Klantenondersteuning

Als u problemen ondervindt bij het monteren van dit product of vragen heeft over de bediening, werking of het onderhoud van deze machine, kunt u hulp zoeken bij de experts. Kies uit de onderstaande opties:

• Bezoek ons op internet op www.cubcadet.com
• Bel een vertegenwoordiger van de klantenservice op (800) 965-4CUB
• Zoek uw dichtstbijzijnde Cub Cadet-dealer op (877) 282-8684
• Schrijf ons op Cub Cadet LLC • RO. Box 361131 • Cleveland, OH • 44136-0019

Voordat u uw nieuwe apparatuur installeert en bedient, dient u het modelplaatje op de apparatuur te zoeken en de informatie te noteren. U kunt het modelplaatje vinden door onder de stoel te kijken. Deze informatie is nodig als u technische ondersteuning zoekt via onze website, de afdeling klantenservice of een lokale erkende service dealer.

CUB CADET LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Referenties

• Cub Cadet US | Grasmaaiers, sneeuwblazers en zero-turn maaiers

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cub Cadet LTX1045 Handleiding

Beschikbare talen
