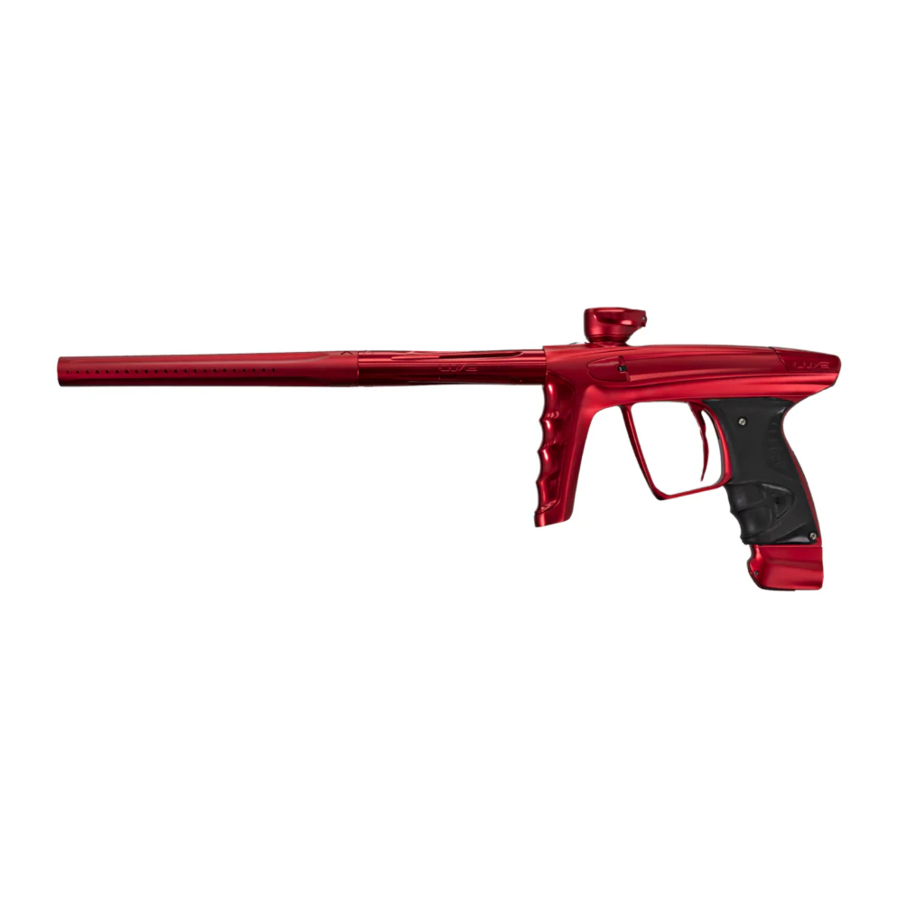

Luxe X Handleiding
INSTALLATIE & BEDIENING
DIT IS GEEN SPEELGOED. MISBRUIK VAN DE LUXE® X KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD. OOGBESCHERMING DIE IS ONTWORPEN VOOR PAINTBALL MOET WORDEN GEDRAGEN DOOR DE GEBRUIKER EN ELKE PERSOON BINNEN HET BEREIK VAN DE LUXE® X. DLX RAADT AAN DAT DE LUXE® X ALLEEN WORDT VERKOCHT AAN PERSONEN VAN 18 JAAR EN OUDER. LEES DE LUXE® X SNELSTARTGIDS GRONDIG DOOR VOOR GEBRUIK.

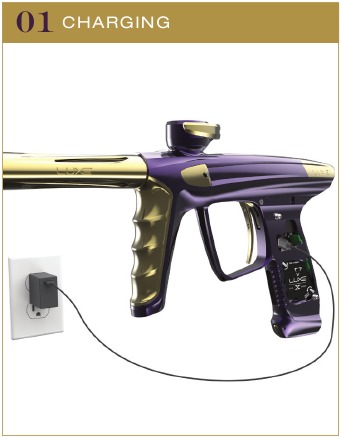

BATTERIJ – De lithium-polymeerbatterij in uw Luxe® X moet voor gebruik volledig zijn opgeladen. Til de linkerkant van de rubberen grip weg van de Luxe® X en maak het lipje los uit de sleuf aan de bovenkant. Sluit de USB Type C-oplaadconnector aan op de printplaat van de Luxe® X. Zorg ervoor dat de batterij volledig in het gripframe zit. Zodra de oplader is aangesloten op de Luxe® X, steekt u de oplader in een stopcontact. De Luxe® X is compatibel met standaard USB- en USB-C-opladers, waardoor deze rechtstreeks kan worden opgeladen vanaf een draagbare telefoonvoeding, USB-voedingsbron in de auto, laptopcomputer of andere USB-conforme voeding. De batterij kan ook worden verwijderd en afzonderlijk worden opgeladen met de optionele Luxe®-batterijlader. Zelfs indien opgeslagen, moet de batterij minstens om de 6 maanden worden opgeladen.

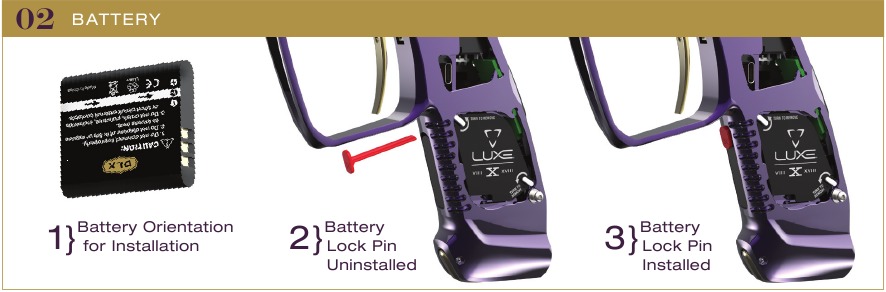

De volgende drie stappen moeten worden gevolgd om ervoor te zorgen dat de Luxe® X-batterij correct is geïnstalleerd voor betrouwbaar gebruik:
- Plaats de batterij in de sleuf met de elektrische aansluitingen naar beneden gericht.
- druk omlaag op de batterij wanneer deze volledig in de batterijsleuf is geschoven, waardoor deze in positie vergrendelt.
- Steek de Battery Lock Pin helemaal in de opening aan de bovenkant van de batterijsleuf totdat de lip tegen de voorkant van het gripframe rust, waardoor de batterij op zijn plaats vergrendelt.
Het weglaten van de Battery Lock Pin kan tijdelijk stroomverlies veroorzaken, waardoor de Luxe X® wordt uitgeschakeld na een schokkende impact, zoals bij het duiken in een bunker. Zorg er altijd voor dat u de batterij vastzet met de Battery Lock Pin voor een ononderbroken werking op het veld. {FIG. 02}

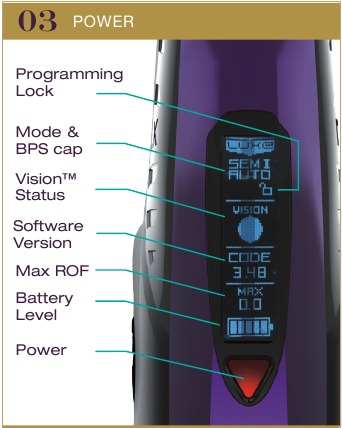

AAN/UIT – Schakel uw Luxe® X in door dubbel te klikken op de aan/uit-knop of door deze twee seconden ingedrukt te houden. Wanneer de Luxe® aan is, wordt het Luxe® X-display verlicht om de status weer te geven.
Het uitschakelen van uw Luxe® X is het equivalent van het inschakelen van de veiligheid op een mechanische paintball marker, maar mag niet worden gebruikt in plaats van een loopblokkeerinrichting en paintballbril. Uw Luxe® X wordt automatisch uitgeschakeld als deze een uur inactief is.
VISION – Het Vision® anti-chop systeem is standaard ingeschakeld. Het kan worden uit- of weer ingeschakeld met een snelle dubbele tik op de knop. De Vision®-status wordt weergegeven in het Luxe® X-display met een dichte cirkel wanneer een paintball wordt gedetecteerd in de kamer, of een lege cirkel wanneer de Vision®-straal niet wordt onderbroken. Vision® Fault geeft aan dat de straal niet is vrijgekomen na het afvuren, meestal als gevolg van vuil dat een oog blokkeert.
TOURNAMENT LOCK – De Luxe® X-toernooivergrendelingsschakelaar maakt het programmeermenu onbeschikbaar wanneer deze is ingeschakeld. Om de vergrendelingsinstelling te wijzigen, opent u de linkerkant van de rubberen grip en schuift u de toernooivergrendelingsschakelaar (naast de USB-C-oplaadpoort) naar de loop om te ontgrendelen, of naar de achterkant van de markeerder om te vergrendelen. De vergrendelingsstatus wordt weergegeven op het OLED-scherm met een open of vergrendeld hangslot. Sommige evenementen vereisen mogelijk dat de rubberen grip wordt vastgezet met schroeven in plaats van klikpalen, zodat de vergrendeling niet kan worden geopend zonder een gereedschap te gebruiken.
LOOP/REGELAAR GRIP PANEEL - Monteer de meegeleverde Freak® XL-loop en installeer deze op uw Luxe® X. Het verwisselbare grippaneel op de verticale regelaar kan worden vervangen door de regelaarmoer aan de onderkant van de verticale regelaar te verwijderen met een 5/16-inch inbussleutel.
LOOPBLOKKER - De loopblokker is een belangrijk veiligheidsmiddel en moet worden gebruikt telkens wanneer de Luxe® X is aangesloten op een luchttoevoer of is ingeschakeld, tenzij alle personen binnen het bereik worden beschermd door paintballbrillen en/of netten. Schuif de loopblokker over het uiteinde van de loop en span de koorden over de achterkant van de markeerder aan om deze op zijn plaats te bevestigen.

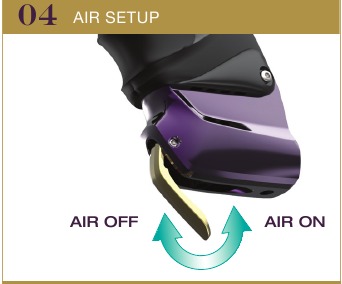

LUCHTINSTELLINGEN - Uw Luxe® X is een hoogwaardige paintball marker. Drukpieken van vloeibare CO2 kunnen interne schade veroorzaken en maken de Luxe®-garantie ongeldig. Gebruik alleen gereguleerde perslucht als energiebron. HPA-systemen die zijn ingesteld voor een output van 450-550 psi zijn ideaal. Lage output 250psi-systemen kunnen worden gebruikt met uw Luxe® X, maar kunnen snelheidsverlies veroorzaken bij hoge vuursnelheden. Met de loopblokker op zijn plaats schroeft u een gevuld persluchtsysteem voor paintballs in de Luxe® ASA. Vul uw Luxe® X met lucht door de ASA-vulhendel naar de achterste positie te draaien.
Zodra uw Luxe® X is gevuld met lucht, kan deze voldoende lucht bevatten om 2 of meer schoten af te vuren, zelfs nadat het HPA-systeem is verwijderd.

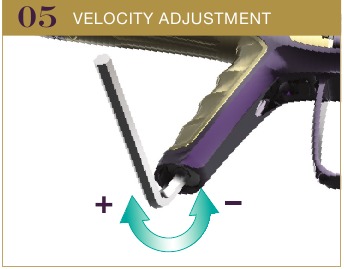

SNELHEIDSAANPASSING - De snelheid moet aan het begin van elke paintball sessie worden getest en aangepast. Bevestig een hopper en een gevuld HPA-systeem aan uw Luxe® X. Vul de hopper met verse 68-kaliber paintballs. Terwijl u een paintballbril draagt, terwijl iedereen binnen het bereik op dezelfde manier wordt beschermd, verwijdert u de loopblokkeerinrichting, draait u de ASA-vulhendel om uw Luxe® X met lucht te vullen, schakelt u de stroom in en maakt u een paar testschoten over een chronograaf. Pas de snelheid van uw Luxe® X aan met een 5/32-inch inbussleutel die in de onderkant van de verticale regelaar van de markeerder is gestoken. Draai met de klok mee (zoals het aandraaien van een schroef) om de snelheid te verhogen en tegen de klok in (zoals losdraaien) om te verlagen. Neem na elke aanpassing een paar schoten en pas deze zo nodig opnieuw aan totdat de gewenste snelheid is bereikt. Stel uw Luxe® X nooit af om te vuren met een snelheid van meer dan 300 voet per seconde (91,4 m/s).

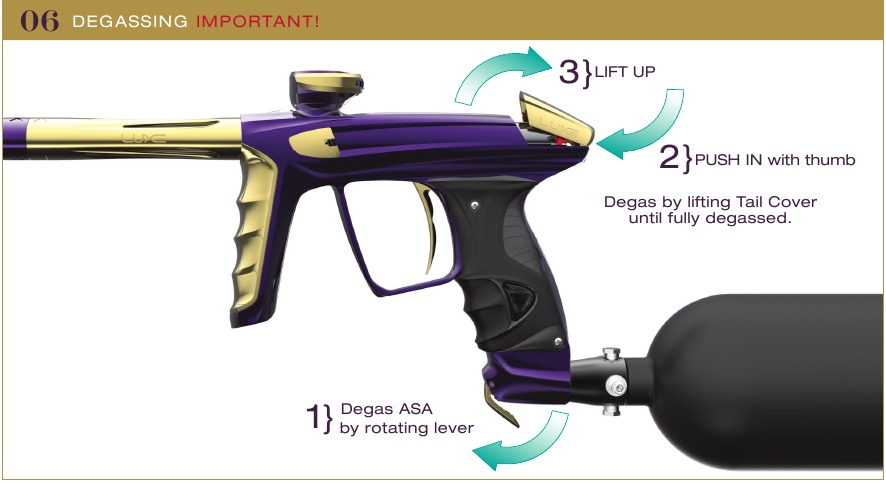

ONTGASSEN - Verwijder na gebruik de hopper en paintballs, schakel vervolgens uw Luxe® X uit, zet de loopblokker op zijn plaats vast en schakel de ASA uit door de ASA-vulhendel naar de uitgeschoven positie te zwaaien. Dit vermindert de luchtdruk tussen de ASA en de verticale regelaar, maar de Luxe® Power Core blijft gevuld met lucht. Verlaag de interne druk door op de onderkant van de quick-strip vergrendeling aan de achterkant van uw markeerder te drukken. Hierdoor wordt uw Luxe® X ontgast en klinkt het alsof u een blikje frisdrank opent. Probeer uw Luxe® X niet te ontgassen terwijl de ASA-vulhendel in de gevulde positie staat, omdat de continue stroom van gas een o-ring in het Luxe® X quick-strip systeem zal losmaken, waardoor er een lek ontstaat.
Als de Luxe® Power Core uit de body wordt getrokken voordat deze volledig is ontgast, kan er voldoende druk zijn om een enkel schot met laag vermogen af te vuren terwijl deze wordt verwijderd. Schakel altijd de gastoevoer uit en/of verwijder deze (zie de Luxe® X handleiding of snelstartgids) en houd de quick-strip vergrendeling open totdat er geen ontsnappend gas meer te horen is, voordat u terugtrekt om de power core te verwijderen.
REINIGING - De Luxe® power core kan worden verwijderd voor reiniging of inspectie door de bovenkant van de quick-strip vergrendeling vast te pakken en het hele geheel uit de achterkant van de markeerder te trekken. De bout dient als de uitlaatklep van de markeerder en is het belangrijkste bewegende onderdeel. Schroef de vuurkamer los van het quick-strip mechanisme en de bout kan worden verwijderd tussen de twee componenten. Reinig de onderdelen van de power core en vervang alle o-ringen die tekenen van schade of ernstige slijtage vertonen. Smeer de contactoppervlakken van alle o-ringen licht in met Luxe® GR33SETM. Niet-goedgekeurde smeermiddelen kunnen schade veroorzaken en maken uw garantie ongeldig. Gebruik geen olie. Deze eenvoudige reiniging, en de Detent/Vision® reiniging die hieronder wordt genoemd, is het enige routineonderhoud dat nodig is om uw Luxe® X goed te onderhouden.
ELEKTRONISCHE AANPASSINGEN
PROGRAMMEREN – Het Luxe® X OLED-display en de exclusieve Luxe® voice feedback maken het gemakkelijk om door de softwaremenu's van uw markeerder te navigeren. Ontgrendel de markeerder en schakel deze in terwijl u de trekker ingedrukt houdt om het hoofdmenu te openen. Haal de trekker over om door de beschikbare instellingen te bladeren. Om een wijziging aan te brengen, zoekt u de gewenste instelling en tikt u op de aan/uit-knop. De Luxe® toont de momenteel geselecteerde waarde voor dat submenu op het OLED-display met "SET" (INSTELLEN) op het scherm. Wijzigingen kunnen worden aangebracht door aan de trekker te trekken om door de beschikbare waarden te bladeren. Tikken op de aan/uit-knop selecteert een waarde en keert terug naar het hoofdmenu. Houd de aan/uit-knop ongeveer 2 seconden ingedrukt om de Luxe® uit te schakelen en de programmeermodus te verlaten.
MECHANISCHE AANPASSING
DETENT/VISION REINIGING – De Luxe ® X Vision ® anti-chop sensoren en kogeldetents zijn ondergebracht onder gemakkelijk verwijderbare afdekkingen aan beide zijden van uw markeerder. Schuif de vergrendeling van de afdekking eenvoudig naar voren en kantel de afdekking naar voren om deze te verwijderen. Een wattenstaafje kan worden gebruikt om de elektronische sensoren, kogeldetents en de doorvoergaten die ze gebruiken om de kamer te openen, te reinigen.

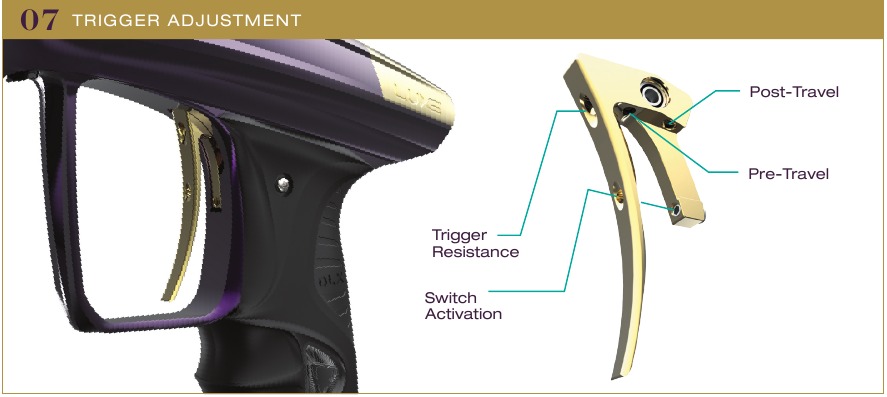

TREKKER AANPASSING – Uw Luxe® X beschikt over een vierpunts trekker aanpassing. Elk van de vier instellingen kan worden aangepast met een 1/16 inch inbussleutel. De voorloop beperkt hoe ver de trekker naar voren kan zwaaien. De naloop beperkt hoe ver de trekker naar achteren kan zwaaien. Het activeringspunt past aan hoe ver in de beweging de trekkerschakelaar wordt geactiveerd om uw Luxe® X af te vuren, en de trekkerweerstand past de sterkte aan van het magnetische veld dat de trekker reset.
Als de trekker niet is afgesteld om stevig te stoppen op de naloop instelschroef, kan permanente schade aan de Luxe® X printplaat optreden door agressieve trekkerbewegingen.
