Quooker CUBE Handleiding

Introductie

Lees deze handleiding vóór de installatie

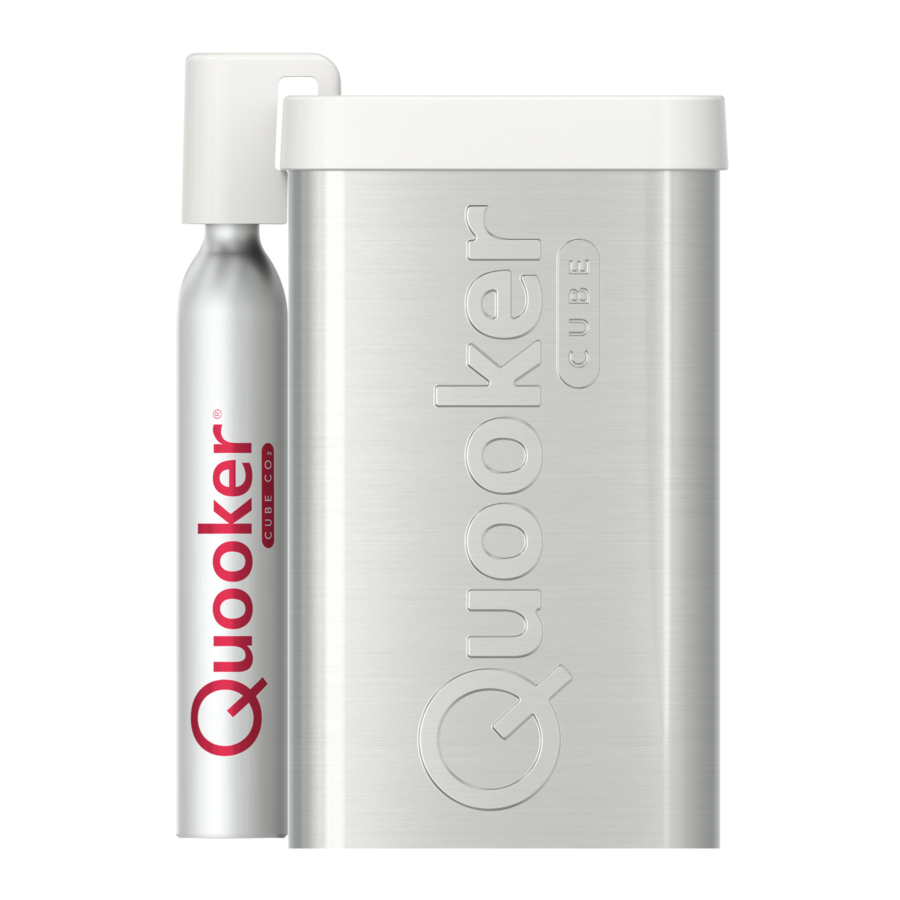

Hoe de Quooker CUBE werkt

Deze handleiding gaat ervan uit dat een Quooker-reservoir compleet met Quooker-kraan al is geïnstalleerd. Raadpleeg voor de installatie van het Quooker-reservoir en de kraan de installatiehandleiding die bij het Quooker-reservoir is geleverd.

Met de Quooker CUBE haalt u niet alleen warm, koud en kokend water in huis, maar ook gekoeld bruisend en gefilterd water, allemaal uit uw Quooker-kraan. De Quooker CUBE kan alleen worden aangesloten op Quooker-reservoirs en -kranen met een W in hun serienummers (bijv. QW106214/VCW302448).

De LED-ring op de kraan licht rood op wanneer er kokend water wordt getapt of wanneer het reservoir aan het opwarmen is. De ring licht blauw op wanneer er gefilterd water wordt getapt en knippert blauw wanneer er bruisend water wordt gebruikt. U hoort een korte pieptoon wanneer u het gekoelde of bruisende water activeert. Een blauw lampje zal aan en uit gaan op het CUBE-reservoir in de stand-bymodus. Om de waterkwaliteit te waarborgen, heeft de Quooker CUBE twee ingebouwde filters, een holle vezel en een koolstoffilter, die het water reinigen voordat het wordt getapt. De Quooker CUBE is uitgerust met een Quooker CO₂-cilinder, die ongeveer 60 liter bruisend water levert. Het reservoir van de CUBE bevat twee liter gekoeld bruisend water. Wanneer er bruisend water wordt getapt, vult de CUBE zich onmiddellijk bij met koud leidingwater.
Let op: Als er ongeveer 14 dagen geen bruisend of gefilterd water wordt getapt, raden we u aan om zowel bruisend als gefilterd water gedurende twee minuten door te spoelen. Dit vult het reservoir van de CUBE met vers water en zorgt voor een optimale waterkwaliteit. De temperatuur van bruisend en gefilterd water kan niet worden aangepast. De hoeveelheid CO₂ in het bruisende water kan ook niet worden aangepast. Alleen CO₂-cilinders van Quooker kunnen worden gebruikt, aangezien deze speciaal zijn ontwikkeld voor de Quooker CUBE. Dit is om de kwaliteit van het getapte bruisende water en de veiligheid van het product te waarborgen. De CUBE kan een onbeperkte hoeveelheid gefilterd water tappen. De toevoer van gefilterd water gaat door het gekoelde bruisende water, wat op zijn beurt de temperatuur van het gefilterde water met ongeveer 5 graden verlaagt wanneer het wordt getapt. De temperatuur van het gefilterde gekoelde water is daarom afhankelijk van de inkomende watertemperatuur en de hoeveelheid gekoeld bruisend water in het CUBE-reservoir. Wanneer het reservoir volledig leeg is, duurt het ongeveer 40 minuten voordat de 2 liter bruisend water weer volledig is afgekoeld.

Installatie, onderhoud en garantie

Deze handleiding gaat ervan uit dat een Quooker-reservoir compleet met Quooker-kraan al is geïnstalleerd. Zorg ervoor dat u de juiste installatieprocedure volgt, afhankelijk van het type reservoir dat al aanwezig is. U kunt het serienummer van het reservoir controleren om het type te bepalen:

Type PRO3 B - Serienummers die beginnen met VBF, VBD, VBW, RVB
Type PRO3 E & PRO7 E - Serienummers die beginnen met VCE, VCF, VCD, VCW, RVE, RZE
Type COMBI E - Serienummers die beginnen met CCE, CCF, CCD, CCW, RCE

Om de Quooker CUBE te installeren, is een aansluiting op het waterleidingnet en een extra stopcontact nodig. Als er geen extra stopcontact beschikbaar is, kan een Quooker Powerswitch worden gebruikt. U kunt de Powerswitch rechtstreeks bij Quooker kopen.

De CUBE wordt geleverd met een aansluitpakket, inclusief het CO₂-drukreduceerventiel en een CO₂-cilinder. Het is niet toegestaan om de CUBE aan te sluiten op een omgekeerd osmosesysteem of waterontharder die de pH-waarde van het water verlaagt. Reinig de ventilator van de CUBE eenmaal per jaar met een borstel of stofzuiger. Daarnaast moeten de filters in de CUBE jaarlijks worden vervangen. Na 12 maanden begint de CUBE te piepen en knippert het lampje op het CUBE-reservoir om aan te geven dat de filters moeten worden vervangen.

Sluit de CUBE niet aan als deze beschadigd is. Dit kan leiden tot gevaarlijke situaties of schade aan het milieu. Bij het afdanken van de apparatuur moeten de compressor en het koelmiddel in het compressorsysteem correct worden afgevoerd, op een milieuvriendelijke manier. Gebruikte filters moeten bij het algemene afval worden weggegooid.

De garantieperiode voor het CUBE- en Quooker-systeem is twee jaar en dekt alleen de levering van onderdelen. Het dekt geen arbeidskosten of mechanische defecten als gevolg van kalkaanslag. Er mogen alleen originele Quooker-onderdelen worden gebruikt met een Quooker en het gebruik van onderdelen van derden, van welke aard dan ook, maakt de garantie ongeldig.

Gebruikers

De Quooker-kraan mag worden gebruikt door kinderen ouder dan acht jaar en mensen met een verminderd fysiek, zintuiglijk of intellectueel vermogen als ze onder toezicht staan of uitleg hebben gekregen over het veilige gebruik van het apparaat. Mensen die nog niet bekend zijn met het Quooker-systeem, moeten worden geïnstrueerd over het veilige gebruik ervan en worden geïnformeerd over de mogelijke gevaren die verbonden zijn aan het gebruik van de kokendwaterkraan.

Let op: Onjuist gebruik kan letsel veroorzaken. Zorg ervoor dat kinderen niet met de kraan spelen en laat kinderen het product niet zonder toezicht reinigen of onderhouden. Houd de stekker en de kabel buiten het bereik van kleine kinderen. Het Quooker-systeem is geschikt voor huishoudelijk gebruik. Als connectoren defect zijn, mogen ze alleen worden vervangen door een gekwalificeerde technicus. 'Tips voor gebruik' en een installatiehandleiding voor de CUBE zijn ook te vinden op www.quooker.co.uk

Technische specificaties

* Dit zijn gemiddelde waarden.

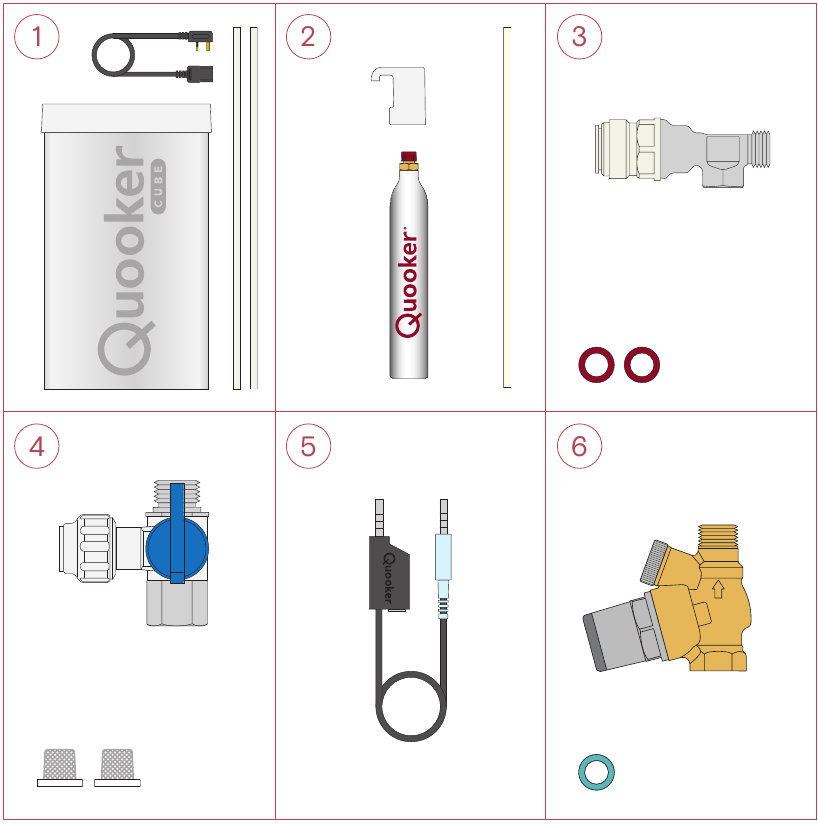

Inhoud van de verpakking

1. CUBE-reservoir, stroomkabel en twee witte plastic slangen
2. CO₂-drukreduceerventiel, transparante plastic slang en een CO₂-cilinder
3. T-stuk met twee vezelringen
4. CUBE-afsluiter met twee slangzeefjes
5. Communicatiekabel
6. Drukreduceerventiel met vezelring

De CUBE installeren met een PRO3 B-reservoir

We raden aan om de CUBE in de volgende volgorde te installeren:

A1. Sluit de watertoevoer aan op een PRO3 B

2. Sluit de CUBE aan op het Quooker-reservoir
3. Installeer de CO₂-cilinder
4. Bereid de CUBE voor op gebruik

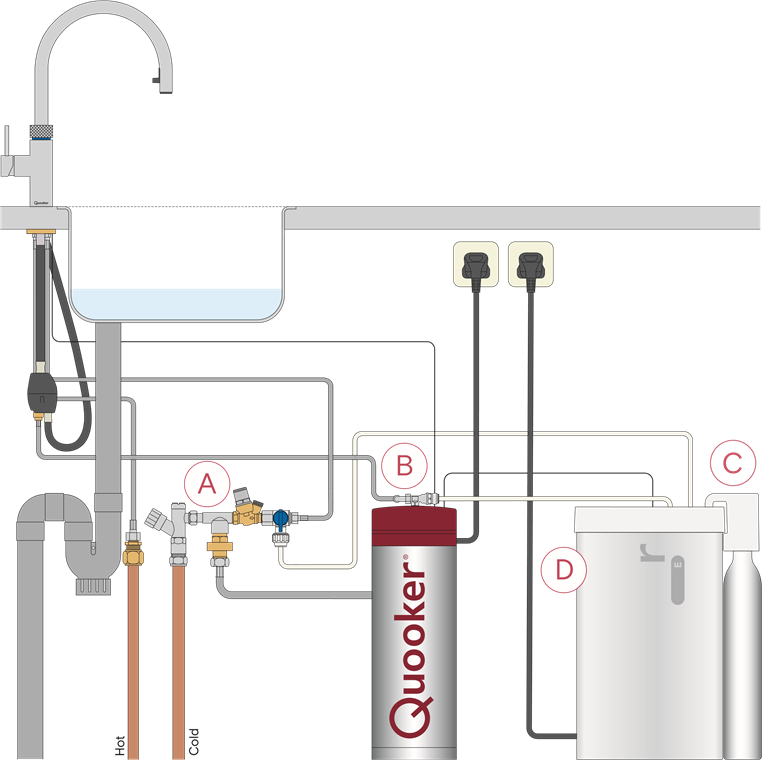

De onderstaande afbeelding toont een voorbeeld van een CUBE-installatie met een Quooker Flex-kraan en een PRO3-reservoir en is uitsluitend bedoeld ter illustratie. De CUBE-installatie is hetzelfde voor alle compatibele Quooker-kranen. Alle installatiehandleidingen zijn online beschikbaar op www.quooker.co.uk.

Zie hieronder voor een overzicht van de CUBE met een PRO7-reservoir.

De CUBE installeren met een PRO3 E- of PRO7 E-reservoir

We raden aan om de CUBE in de volgende volgorde te installeren:

A2. Sluit de watertoevoer aan op een PRO3 E of PRO7 E

2. Sluit de CUBE aan op het Quooker-reservoir
3. Installeer de CO₂-cilinder
4. Bereid de CUBE voor op gebruik

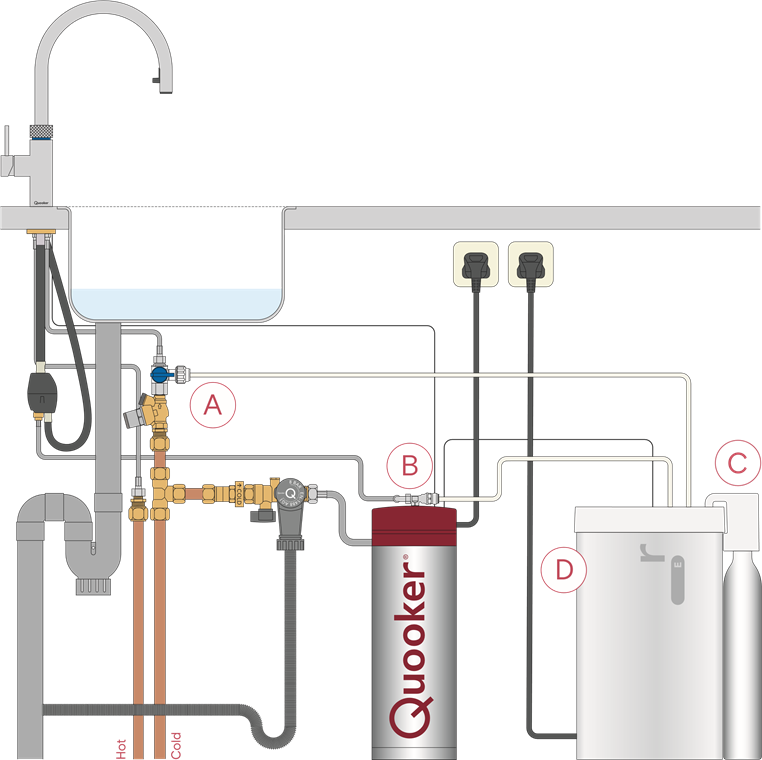

De onderstaande afbeelding toont een voorbeeld van een CUBE-installatie met een Quooker Flex-kraan en een PRO3- of PRO7-reservoir en is uitsluitend bedoeld ter illustratie. De CUBE-installatie is hetzelfde voor alle compatibele Quooker-kranen. Alle installatiehandleidingen zijn online beschikbaar op www.quooker.co.uk.

Zie hieronder voor een overzicht van de CUBE met een COMBI-reservoir.

De CUBE installeren met een COMBI E-reservoir

We raden aan om de CUBE in de volgende volgorde te installeren:

A3. Sluit de watertoevoer aan op een COMBI E

2. Sluit de CUBE aan op het Quooker-reservoir
3. Installeer de CO₂-cilinder
4. Bereid de CUBE voor op gebruik

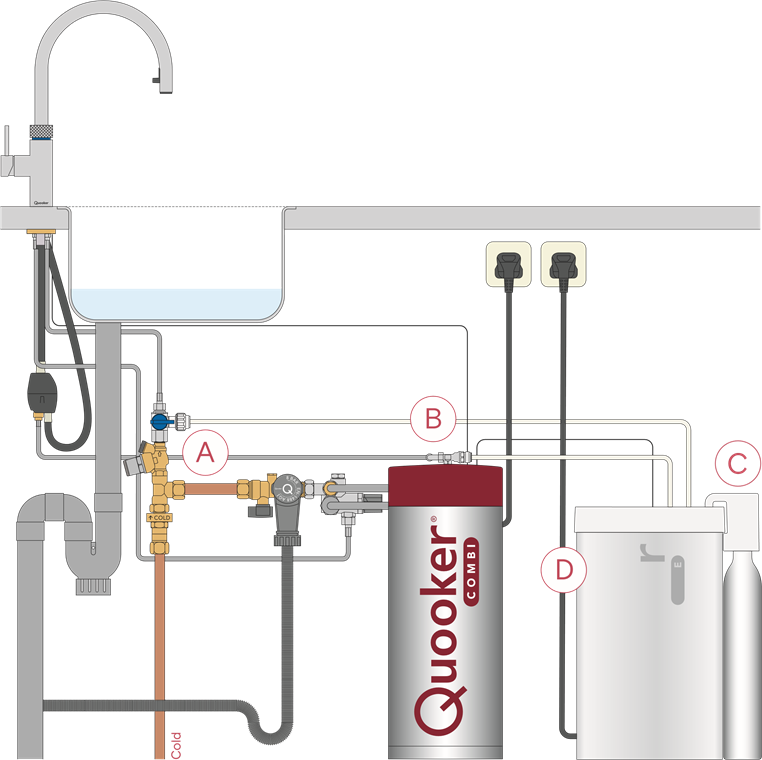

De onderstaande afbeelding toont een voorbeeld van een CUBE-installatie met een Quooker Flex-kraan en een COMBI-reservoir en is uitsluitend bedoeld ter illustratie. De CUBE-installatie is hetzelfde voor alle compatibele Quooker-kranen. Alle installatiehandleidingen zijn online beschikbaar op www.quooker.co.uk.

Installatievereisten

Lees het volgende voordat u met de installatie begint.

De CUBE plaatsen

Zorg ervoor dat het CUBE-reservoir voldoende ruimte heeft in de keukenkast. Houd er rekening mee dat de CUBE toegankelijk moet blijven voor toekomstige service en onderhoud. We raden aan om minimaal 10 cm vrije ruimte achter het CUBE-reservoir te laten voor ventilatie. De CUBE moet binnen 90 cm van het Quooker-reservoir worden geplaatst.

Ventilatie in de keukenkast

De keukenkast waarin de CUBE is geïnstalleerd, moet voldoende geventileerd zijn om een optimale werking te garanderen. We raden daarom aan om een opening van 20 × 20 cm (400 cm²) in de achterwand van de kast te maken of een gelijkwaardige opening. Als er niet genoeg vrije ruimte is voor ventilatie achter de achterwand, raden we ook aan om een opening in de bodem van de kast, onder de CUBE, te maken voor verdere ventilatie.

Extra stopcontact

Voor de CUBE-installatie is een geaard stopcontact vereist. Als er geen extra stopcontact beschikbaar is, heeft u de mogelijkheid om een Quooker Powerswitch aan te schaffen. Het maximale stroomverbruik van de CUBE is 100 W. Gebruik alleen de meegeleverde stroomkabel. Als de stroomkabel beschadigd is, moet deze worden vervangen door een identieke. Neem indien nodig contact op met Quooker voor een vervangkabel.

A1: Sluit de watertoevoer aan op een PRO3 B

• De plastic slangen worden verbonden met behulp van push-fit verbindingen. Er zijn geen extra afdichtmiddelen nodig. Zorg ervoor dat de plastic slangen tijdens de installatie niet gebogen of strak getrokken worden.
• De maximaal toegestane inkomende waterdruk is 4 bar.
• De Q-vormige knop bovenop de tank is de aan/uit-schakelaar. Zodra het water op temperatuur is, zal het lampje op de tank in- en uitfaden.

1. Sluit de CUBE-afsluiter aan

   Schakel de Quooker-tank uit en trek de stekker uit het stopcontact. Sluit de hoofdwatertoevoer af. Koppel de koudwatertoevoer van de kraan los van de bestaande inlaatdrukreduceerventiel en verwijder de oude slangzeef. Plaats de vezelring in de nieuwe drukreduceerventiel. Sluit de nieuwe ventiel aan op de inlaatdrukreduceerventiel en draai deze vast.
2. Sluit de witte plastic slang aan

   Plaats de eerste nieuwe slangzeef in de drukreduceerventiel en sluit vervolgens de CUBE-afsluiter erop aan en draai deze vast. Plaats de tweede slangzeef in de CUBE-afsluiter, sluit vervolgens de koudwaterslang van de kraan aan op de stopkraan en draai deze vast. Duw een van de meegeleverde witte plastic slangen in de CUBE-afsluiter (A). Zorg ervoor dat de slang volledig is ingebracht. Draai de koppeling vast zodat de rode markering niet meer zichtbaar is.
3. Verwijder beschermkappen

   Verwijder beide beschermkappen van de (IN) en (OUT) push-fit verbindingen door de grijze ring naar beneden te duwen en ze eruit te trekken.
4. Sluit de CUBE aan

   Duw de witte plastic slang (A) in de waterinlaat op de CUBE (IN). Duw de tweede witte slang (B) in de wateruitlaat op de CUBE (OUT). Zorg ervoor dat de slangen volledig in de push-fit verbindingen zijn ingebracht en trek er voorzichtig aan om ervoor te zorgen dat ze stevig op hun plaats zitten.

A2: Sluit de watertoevoer aan op een PRO3 E of PRO7 E

• De plastic slangen worden verbonden met behulp van push-fit verbindingen. Er zijn geen extra afdichtmiddelen nodig. Zorg ervoor dat de plastic slangen tijdens de installatie niet gebogen of strak getrokken worden.
• De maximaal toegestane inkomende waterdruk is 4 bar.
• De Q-vormige knop bovenop de tank is de aan/uit-schakelaar. Zodra het water op temperatuur is, zal het lampje op de tank in- en uitfaden.

1. Sluit de CUBE-afsluiter aan

   Schakel de Quooker-tank uit en trek de stekker uit het stopcontact. Sluit de hoofdwatertoevoer af. Koppel de koudwatertoevoer van de kraan los en verwijder de oude slangzeef. Plaats de vezelring in de drukreduceerventiel. Sluit de ventiel aan op de koudwatertoevoer en draai deze vast. Plaats de eerste nieuwe slangzeef in de drukreduceerventiel en sluit vervolgens de CUBE-afsluiter erop aan en draai deze vast. Plaats de tweede slangzeef in de CUBE-afsluiter, sluit vervolgens de koudwaterslang van de kraan aan en draai deze vast.
2. Sluit de witte plastic slang aan

   Duw een van de meegeleverde witte plastic slangen in de CUBE-afsluiter (A). Zorg ervoor dat de slang volledig is ingebracht. Draai de koppeling vast zodat de rode markering niet meer zichtbaar is.
3. Verwijder beschermkappen

   Verwijder beide beschermkappen van de (IN) en (OUT) push-fit verbindingen door de grijze ring naar beneden te duwen en ze eruit te trekken.
4. Sluit de CUBE aan

   Duw de witte plastic slang (A) in de waterinlaat op de CUBE (IN). Duw de tweede witte slang (B) in de wateruitlaat op de CUBE (OUT). Zorg ervoor dat de slangen volledig in de push-fit verbindingen zijn ingebracht en trek er voorzichtig aan om ervoor te zorgen dat ze stevig op hun plaats zitten.

A3: Sluit de watertoevoer aan op een COMBI E

• De plastic slangen worden verbonden met behulp van push-fit verbindingen. Er zijn geen extra afdichtmiddelen nodig. Zorg ervoor dat de plastic slangen tijdens de installatie niet gebogen of strak getrokken worden.
• De maximaal toegestane inkomende waterdruk is 4 bar.
• Als de stroom van het koude, gefilterde of bruisende water te laag is, kan de drukreduceerventiel van het COMBI-systeem net voor de inlaatcombinatieventiel van het COMBI-systeem worden geplaatst.
• De Q-vormige knop bovenop de tank is de aan/uit-schakelaar. Zodra het water op temperatuur is, zal het lampje op de tank in- en uitfaden.

1. Sluit de CUBE-afsluiter aan

   Schakel de Quooker-tank uit en trek de stekker uit het stopcontact. Sluit de hoofdwatertoevoer af. Koppel de koudwatertoevoer van de kraan los en verwijder de oude slangzeef. Plaats de vezelring in de drukreduceerventiel. Sluit de ventiel aan op de koudwatertoevoer en draai deze vast. Plaats de eerste nieuwe slangzeef in de drukreduceerventiel en sluit vervolgens de CUBE-afsluiter erop aan en draai deze vast. Plaats de tweede slangzeef in de CUBE-afsluiter, sluit vervolgens de koudwaterslang van de kraan aan en draai deze vast.
2. Sluit de witte plastic slang aan

   Duw een van de meegeleverde witte plastic slangen in de CUBE-afsluiter (A). Zorg ervoor dat de slang volledig is ingebracht. Draai de koppeling vast zodat de rode markering niet meer zichtbaar is.
3. Verwijder beschermkappen

   Verwijder beide beschermkappen van de (IN) en (OUT) push-fit verbindingen door de grijze ring naar beneden te duwen en ze eruit te trekken.
4. Sluit de CUBE aan

   Duw de witte plastic slang (A) in de waterinlaat op de CUBE (IN). Duw de tweede witte slang (B) in de wateruitlaat op de CUBE (OUT). Zorg ervoor dat de slangen volledig in de push-fit verbindingen zijn ingebracht en trek er voorzichtig aan om ervoor te zorgen dat ze stevig op hun plaats zitten.

B: Sluit de CUBE aan op de Quooker-tank

• Let op: Zorg ervoor dat de slang tussen de Quooker-tank en de kraan is afgekoeld voordat u deze verwijdert.
• Er bevinden zich twee jackplugpoorten aan de achterkant van de Quooker-tankafdekking die worden gebruikt om de Quookerkraan en de CUBE aan te sluiten. Een van de poorten is afgedekt met een plastic dop die eerst moet worden verwijderd.
• De CUBE en de kraan zijn bovenop de tank verbonden met een mini-jackconnector.

1. Verwijder de kokendwaterslang

   Verwijder de kokendwaterslang van de bovenkant van de tank met behulp van een steeksleutel van 10 mm of 12 mm en een steeksleutel van 14 mm.
2. Installeer T-stuk

   Plaats een nieuwe kleine vezelring op de tankaansluiting en sluit vervolgens het T-stuk aan met dezelfde steeksleutels. Verwijder de oude vezelring van de kokendwaterslang en vervang deze door een nieuwe. Sluit deze aan op het T-stuk en draai deze vast. Duw de witte plastic slang (B) in de push-fit verbinding van het T-stuk. Controleer of de plastic slang correct is geïnstalleerd door er voorzichtig aan te trekken om er zeker van te zijn dat deze stevig op zijn plaats zit.
3. Aansluiting op de Quooker-tank

   Verwijder het rubberen afdekstuk dat de secundaire poort aan de achterkant van de Quooker-tankafdekking bedekt. Steek de zwarte jackplugconnector stevig in de poort totdat er geen koper meer zichtbaar is.
4. Aansluiting op de CUBE

   Steek de blauwe jackplugconnector (aan het andere uiteinde van de kabel) in de blauwe poort aan de achterkant van de CUBE-afdekking.

C: Sluit de CO₂-cilinder aan

• Let op: De CO₂-cilinder staat onder druk.
• Let op: De CO₂-cilinder moet aan de zijkant van de CUBE-tank worden opgehangen.
  De CO₂-cilinder mag nooit horizontaal liggen.

1. Sluit de CO₂-drukreduceerventiel aan

   Duw de doorzichtige CO₂-slang in de push-fit verbinding op de CO₂-drukreduceerventiel.
2. Sluit de CUBE-unit aan

   Verwijder de beschermkap van de push-fit CO₂-aansluiting aan de achterkant van de CUBE en duw de CO₂-slang in de koppeling.
3. Aansluiting op de CO₂-cilinder

   Houd de CO₂-drukreduceerventiel verticaal. Verwijder de beschermkap van de CO₂-cilinder en schroef deze in de CO₂-drukreduceerventiel totdat deze niet verder kan worden aangedraaid. Het is belangrijk dat deze goed wordt aangedraaid, zodat er een goede afdichting ontstaat. Er kan wat gas ontsnappen en er kan een sissend geluid te horen zijn. Blijf aandraaien totdat het niet verder kan. Er mag geen gas meer ontsnappen.

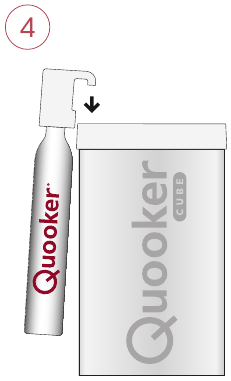

4. Positionering van de CO₂-cilinder

   Zodra de CO₂-cilinder stevig in de CO₂-drukreduceerventiel is geschroefd, bevestigt u deze aan de bovenrand van de CUBE. De cilinder kan aan de voorzijde of aan een van de zijkanten van de CUBE worden gehangen.

D: Bereid de CUBE voor op gebruik

• Afhankelijk van de temperatuur van de koude hoofdwatertoevoer duurt het ongeveer 40 minuten voordat het water in de tank van de CUBE volledig is afgekoeld. De eerste keer na installatie van de CUBE duurt het ongeveer 60 minuten.

1. Schakel het water in

   Schakel de hoofdwatertoevoer in. Open de CUBE-afsluiter door de blauwe hendel in lijn met de witte slang te draaien. Controleer op lekkages.
2. Sluit de stroomtoevoer aan

   Zorg ervoor dat de 'COLD'-schakelaar aan de achterkant van de CUBE op '0' staat. Sluit de meegeleverde stroomkabel aan op de CUBE. Sluit zowel de CUBE als de Quooker-tank aan op stopcontacten en schakel de stopcontacten in. Schakel de Quooker-tank in door op de 'Q'-knop op de bovenkant van de tank te drukken.
3. Schakel de CUBE in

   Zet de 'COLD'-schakelaar aan de achterkant van de CUBE op '1'. De CUBE begint nu het water te koelen en de pomp wordt geactiveerd.
4. Spoel de CUBE door – gefilterd water

   Spoel het gefilterde water van de CUBE twee keer door gedurende één minuut per keer (de kraan schakelt automatisch uit na één minuut). Om gefilterd water te tappen, houdt u de ring met textuur ingedrukt totdat deze continu blauw blijft (niet knippert), en draait u deze vervolgens tegen de klok in. U hoort een korte pieptoon. In eerste instantie zal er zwart water uitkomen. Dit is afkomstig van het ingebouwde koolstoffilter en is volledig onschadelijk.
5. Het bruiswater ontluchten

   Tap bruiswater door de ring met textuur in te drukken en in één beweging tegen de klok in te draaien. U hoort een korte pieptoon. De LED-ring begint blauw te knipperen en CO₂ komt vrij. In eerste instantie komt er alleen lucht en CO₂ uit de kraan. Houd de kraan ongeveer 10 seconden open. De pomp wordt geactiveerd en de CUBE vult zich met bruiswater. Dit kan tot 3 minuten duren. De pomp kan tijdens dit proces erg hoorbaar zijn.
6. Spoel de CUBE door – bruiswater

   Tap tweemaal bruiswater, gedurende ongeveer één minuut per keer (de kraan stopt automatisch na 1 minuut) om het systeem door te spoelen voor het eerste gebruik.

E: De CUBE verwijderen

• De CUBE moet altijd leeg zijn voordat er onderhoud wordt uitgevoerd.

1. De CUBE uitschakelen

   Zorg ervoor dat de 'COLD'-schakelaar aan de achterkant van de CUBE op '0' staat. Verwijder de stroomkabel niet.
2. De CUBE leegmaken

   Laat al het bruiswater uit de kraan lopen en sluit deze af wanneer er alleen CO₂-gas uitkomt. Mogelijk moet u twee keer bruiswater tappen voordat de CUBE volledig leeg is.
3. Het water afsluiten

   Sluit de watertoevoer naar de CUBE af met behulp van de blauwe afsluitklep. Controleer of het systeem drukloos is gemaakt door gefilterd water uit de kraan te tappen (drukken-wachten-draaien). Er mag geen water uitkomen. Schroef de CO₂-cilinder los van de CO₂-drukreduceerventiel. Er kan een kleine hoeveelheid CO₂-gas ontsnappen.
4. De CUBE verwijderen

   Verwijder de blauwe connector uit de blauwe poort aan de achterkant van de CUBE en verwijder de stekker uit het stopcontact. Verwijder de plastic slangen door de grijze ring op de push-fit aansluitingen naar beneden te drukken terwijl u de slangen eruit trekt. De CUBE-tank moet altijd in een geschikte verpakking worden vervoerd.
5. De T-stuk verwijderen

   Schakel de Quooker-tank uit en verwijder de stekker uit het stopcontact. Verwijder de T-stuk van de bovenkant van de Quooker-tank.
6. Opnieuw aansluiten

   Installeer de kokendwaterleiding van de kraan op de bovenkant van de tank met behulp van een nieuwe vezelring. Sluit de stekker aan op het stopcontact en schakel de Quooker-tank weer in door op de 'Q'-knop (Q) bovenop de tank te drukken.
