STEAMEMO POE-serie Handleiding
Productbeschrijving
Dit product is een Ethernet POE-voedingsschakelaar die onafhankelijk door ons bedrijf is ontwikkeld. Het is geschikt voor terminale netwerkverbindingen en voedingsprojecten zoals supermarkten, kantoren, kleine hotels. Draadloze AP en fabriek, enz. Het ondersteunt de VLAN-functie en de ultra-lange transmissiemodus (optioneel wanneer de VLAN IS ingeschakeld, de POE-voedingspoorten van elkaar zijn geïsoleerd en de gegevens worden geüpload en gedownload via de UPLA-poort om netwerkfouten zoals netwerkstormen en virusaanvallen effectief te onderdrukken, enz. Bij toepassing op het bewakingsnetwerk. kunt u de ultra-verre uitbreidingsfunctie inschakelen om een stroomvoorziening en netwerktransmissie tot 250 meter te realiseren
Functies
- POE-voedingsmodus, ter ondersteuning van de terminalapparatuur met IEEE 802BAF/AT:
- Ondersteuning voor voedingslijnsequentie 1236, elke poort heeft een maximaal vermogen van en een gemiddeld vermogen van 15 W of meer; Ingangsspanning: 110V-240V, (Raadpleeg de parametersticker voor het vermogen);
- Ondersteuning voor overstroom-, overspannings- en kortsluitbeveiliging;
- Flow control-modus: full-duplex maakt gebruik van IEEE 802.3%, half-duplex maakt gebruik van tegendruk; Ondersteuning voor automatische poortomdraaiing (Auto MOI/MO
- Schakelsysteem met behulp van store-and-forward;
- Alle poorten ondersteunen schakelen met draadsnelheid en ondersteunen jumbo frame-transmissie;
- Zero configuration-functie, automatisch geleverd aan adaptieve apparaten;
- Paneelindicator bewaakt de status en helpt foutanalisten

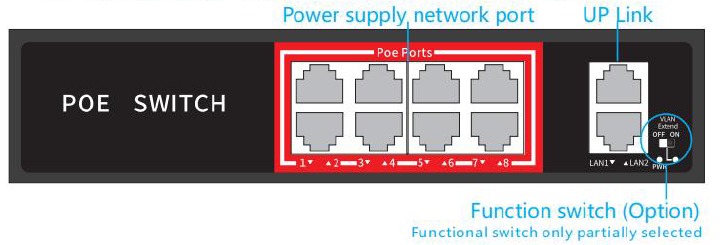

Productweergave
De weergave is representatief voor het product. Het daadwerkelijke object kan verschillen*, maar de functie is hetzelfde
Beschrijving functieschakelaar
| Functie | Werkmodel | Functiebeschrijving |
| OFF | Standaardmodus | Alle poorten kunnen vrij communiceren, Geschikt voor algemene gemengde datatransmissieomgevingen |
| ON | Extend VLAN* | Extend-modus: 250 meter lange afstandstransmissie VLAN-modus": POE-poorten zijn van elkaar geïsoleerd en uploaden en downloaden gegevens via de LAN-poort. Onderdruk netwerkfouten zoals netwerkstormen en virusaanvallen |
De optionele functie kan Extend of Extend±Vlan zijn
Indicatordefinitie
| Indicatorlampje | Status | Beschrijving |
| P/POWER | ON | Normaal vermogen |
| OFF | geen elektriciteit | |
| Network/POE light | Lighting /Flickering | POE-poort Groen aan betekent dat de stroomvoorziening normaal is; knipperen betekent datatransmissie. |
| Function light | OFF/ON | Functieschakelaar: uit/aan |

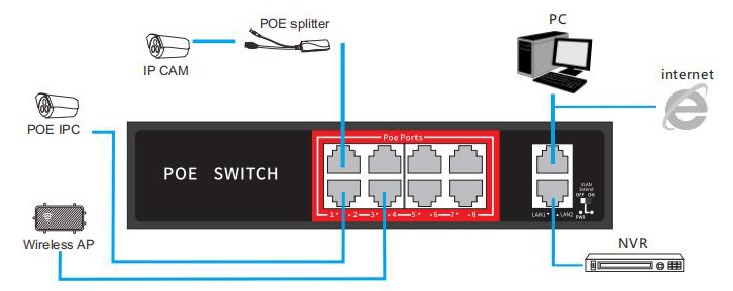

Producttoepassing
De weergave is representatief voor het product, het daadwerkelijke object kan verschillen, maar het',e functie is hetzelfde
FAQ
Welke camera's kunnen op deze POE-switch worden aangesloten?
- POE-camera met IEEE 8023AF/AT
- Als het geen POE-camera is, kunt u een standaard POE-splitter toevoegen om de switch op de camera aan te sluiten.
De afstand is slechts 50 meter, de camera is overdag normaal, 's nachts is er geen beeld en de monitor is zwart?
- Dit is een geval waarin de typische camera te weinig stroom heeft. Zorg ervoor dat de netwerkkabel die u gebruikt meer dan vijf internationale normen heeft of is aangesloten op internet.
- Het wordt aanbevolen om een multimeter te gebruiken om de weerstand van de netwerkkabel te meten. De lijn van 10 meter en 0,9 ohm kan 100 meter lopen, de lijn van IC-meters en IS ohm kan SO-meters lopen en de lijn van 10 meter en 3 ohm kan slechts meer dan 10 meter lopen.
Ik heb een super vijf netwerkkabel gebruikt, maar pas na ontvangst van meer dan 30 meter is er geen signaal?
- Zorg ervoor dat de kristalkop in de positie is gekrompen. Het wordt aanbevolen om een lijntester te gebruiken om te testen of de netwerkkabel aan beide uiteinden kan communiceren.
- Controleer de bedradingsvolgorde van de kristalkopdruk, gebruik de T568B-verbindingsmethode om de kristalkop te krimpen.
Kan het 4-aderige netwerkkabelvoeding ondersteunen, heeft dit invloed op de datatransmissie van de camera?
- De POE-switch van ons bedrijf ondersteunt 1236 lijnsequentie-voeding, dus het is zeer compatibel met 4-aderige voeding.
- De netwerkinterface van de camera is een 100M-netwerkpoort. De transmissie van het 100M-netwerk is slechts 1236 quad core, en de andere vier cores spelen of verbinden niet, dus het heeft geen invloed op de cameratransmissie.
Wanneer moet ik de Extend-functie inschakelen?
- Extend is een super-lange transmissiefunctie, over het algemeen meer dan 100 meter afstandseis.
- Het camerasignaal wordt verstoord of is onvoldoende in intensiteit, waardoor instabiliteit ontstaat, zoals beeldoverdracht en intermitterend.
Kwaliteitsborging
We controleren strikt de kwaliteit van producten die geen mening hebben. zodat klanten ze met vertrouwen en gemak kunnen kopen. SSC TECH heeft goed uitgeruste laboratoria, zoals netwerkanalysatoren, spectrumanalysatoren, hoge- en lagetemperatuurtesters, trillingstesters en andere complete test- en verificatieapparatuur. Elk product wordt getest op betrouwbaarheid en stabiliteit voordat het officieel in massa wordt geproduceerd. Verificatie om de kwaliteit van de massaproductie van het product te waarborgen.
Service
Ons bedrijf biedt gratis technische ondersteuning aan alle kopers en biedt een complete retourservice.
Ondersteuning van aanpassing, OEM- en ODM-services. We zijn vereerd om uw kwaliteitsleverancier te zijn,
