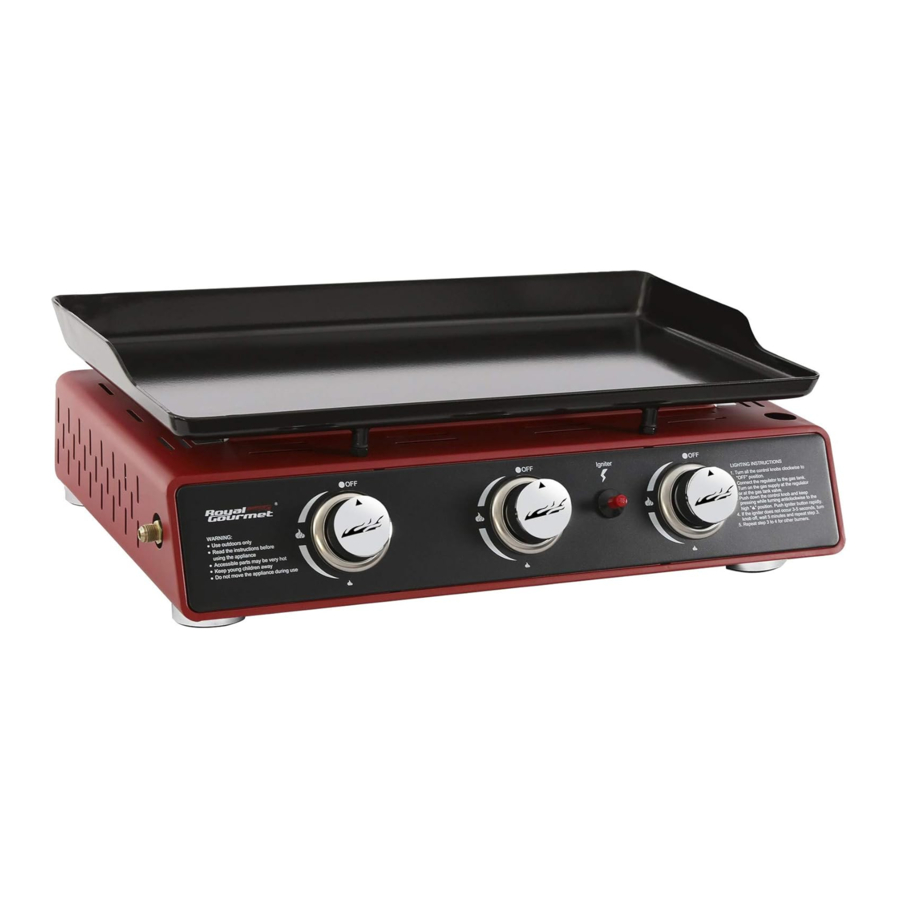

Royal Gourmet PD1301R Handleiding

Algemene informatie en instructies

GEBRUIKSAANWIJZING

Volg de instructies zorgvuldig op om ernstige schade aan uw bakplaat te voorkomen en om te voorkomen dat u uzelf en eigendommen beschadigt.

1. Monteer de bakplaat zorgvuldig volgens de montage-instructies.
2. Sluit de LP-cilinder (niet inbegrepen) aan op de bakplaat.
3. Draai alle bedieningsknoppen naar de OFF (UIT) stand voordat u de gastoevoer naar de bakplaat inschakelt.
4. Bedien de regelaar in overeenstemming met de instructies die bij de regelaar zijn geleverd.

LP-GAS EN CILINDERINFORMATIE

Uw nieuwe gasbakplaat werkt op LP (Liquified Petroleum) Gas. Het is geurloos, kleurloos en niet-giftig wanneer het wordt geproduceerd. U kunt LP-gas ruiken omdat het voor uw veiligheid een geur heeft gekregen die lijkt op rotte eieren.
De LP-cilinder die bij uw bakplaat wordt gebruikt, moet twee kenmerken hebben:

1. Een OPD (Overfill Protection Device) dat onbedoelde gaslekken veroorzaakt door het overvullen van de cilinder voorkomt. Elke cilinder bevat een vlotter die de ingangswaarde sluit wanneer de cilinder voor 80% vol is. Dit laat ruimte voor de propaangas om uit te zetten bij warme temperaturen. Een driehoekig handwiel onderscheidt dit type cilinder.

2. Een QCCI Type1 Quick Connect Valve (snelkoppelingsventiel) die snelle cilinderaansluitingen biedt en alleen met de hand hoeft te worden vastgedraaid.

TRANSPORT EN OPSLAG

1. De LP-cilinder moet een kraag bevatten om de gastoevoerklep te beschermen.
2. Bewaar geen reserve LP-cilinder onder of in de buurt van de bakplaat.
3. Vul de LP-cilinder nooit tot meer dan 80% van de capaciteit.
4. Als de bovenstaande waarschuwingen 2 en 3 niet precies worden opgevolgd, kan er brand ontstaan die de dood of ernstig letsel kan veroorzaken.
5. Altijd in een rechtopstaande positie vervoeren.
6. Niet roken tijdens het vervoeren van uw LP-cilinder.
7. Plaats een stofkap op de gasafvoerklep van de cilinder wanneer de cilinder niet in gebruik is. Gebruik alleen het type stofkap dat bij de aankoop bij de cilinderklep is geleverd. Andere soorten doppen of pluggen kunnen lekkage van propaan veroorzaken.


CILINDERSPECIFICATIES

1. De cilinder die is gekocht of geruild voor uw gasbakplaat, moet worden vervaardigd en gemarkeerd in overeenstemming met de specificaties voor LP-gascilinders van het U S. Department of Transportation (DOT) of de National Standard of Canada, CAN/CSA-B339, Cylinders, Spheres and Tubes for Transportation of Dangerous Goods and Commission, moet zijn uitgerust met een vermeld overvulpreventieapparaat (OPD) en moet zijn uitgerust met een cilinderverbindingsapparaat dat compatibel is met een aansluiting voor kooktoestellen voor buitengebruik.
2. De LP-gascilinder die voor dit apparaat wordt gebruikt, mag een capaciteit van niet meer dan 20 lb. (9,1 kg) hebben. Ongeveer 18" (45,7 cm) hoog en 12" (30,5 cm) diameter.
3. Deze bakplaat is ontworpen voor Worthington-, Manchester- of SMPC-cilinders van 20 lb (9,1 kg). Andere merken passen mogelijk op deze bakplaat als de bovenste kraag en de onderste steunring vergelijkbare afmetingen hebben.

DE CILINDER MOET OOK ZIJN VOORZIEN VAN:

1. Een afsluitklep die eindigt in een Type 1-gascilinderklepuitlaat
2. Een Type 1-klep die de gasstroom verhindert totdat een positieve afdichting is gemaakt
3. Een kraag om de cilinderafsluitklep te beschermen
4. Een veiligheidsontlastingsapparaat dat rechtstreeks is verbonden met de dampruimte van de cilinder

Een berijpte cilinderklep duidt op mogelijke gasovervulling. Sluit de LP-klep en neem onmiddellijk contact op met uw LP-dealer.

1. Sluit deze bakplaat NIET aan op een bestaande #510 POL-cilinderklep met linkse schroefdraad. De Type 1-klep is te herkennen aan de grote externe schroefdraad op de klepuitlaat.
2. Sluit NIET aan op een propaancilinder die deze capaciteit overschrijdt.
3. Sluit NIET aan op een cilinder die een ander type klepverbindingsapparaat gebruikt.

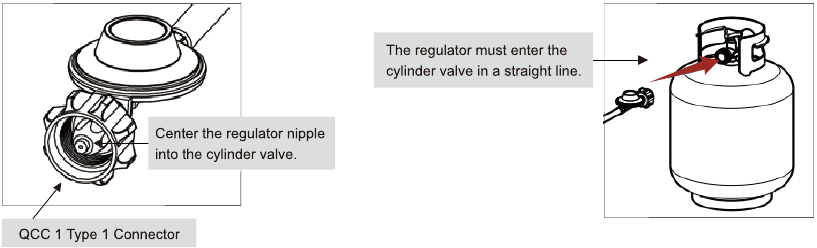

REGELAAR AANSLUITEN OP LP-CILINDER

Gebruik alleen de gasdrukregelaar die bij dit kooktoestel voor buitengebruik is geleverd. Deze regelaar is ingesteld op een uitlaatdruk van 11 inch waterkolom.
Uw regelaar is uitgerust met een QCC Type 1 snelkoppelingssysteem. Het laat geen gas stromen totdat er een positieve afdichting is gemaakt. Het heeft een thermisch element dat de gasstroom afsluit als de temperatuur 115 oc (240 OF) is. Het heeft ook een stroombegrenzingsapparaat dat de gasstroom beperkt tot 0,28 kubieke meter per uur (10 kubieke voet per uur).

Houd de gascilinder altijd rechtop.

1. Zorg ervoor dat de LP-cilinder is uitgeschakeld door het handwiel met de klok mee te draaien totdat het stopt.
2. Zorg ervoor dat alle branderbedieningen in de OFF (UIT) stand staan.
3. Verwijder de veiligheidsdop van de cilinderklep.
4. Centreer de regelaarnipper in de cilinderklep.
5. Draai de zwarte moer met de klok mee totdat deze stopt. Alleen met de hand vastdraaien. Gebruik geen sleutel.

1. Sluit deze bakplaat niet aan op ongereguleerde propaanbronnen.
2. Controleer de gasslang vóór elk gebruik op overmatige slijtage, slijtage of sneden. Vervang een beschadigde slang door de slang die in de onderdelenlijst staat vermeld voordat u de bakplaat gebruikt.
3. Voer altijd de onderstaande lektest uit voordat u uw bakplaat voor de eerste keer gebruikt, als de cilinder is vervangen, als er gasleidingonderdelen zijn vervangen, als het stroombegrenzingsapparaat van de regelaar is geactiveerd of na een lange periode van niet-gebruik.
4. Probeer niet om deze bakplaat aan te sluiten op het LP-systeem van een camper of aanhangwagen.

LP-CILINDER LEKTEST

1. De lektest moet elke keer dat de LP-cilinder wordt vervangen of bijgevuld, worden herhaald.
2. Niet roken en geen dingen in de buurt hebben die gemakkelijk kunnen ontbranden, zoals aanstekers of lucifers.
3. Gebruik GEEN open vuur om te controleren op gaslekken.
4. Het apparaat moet buitenshuis worden gecontroleerd op lekken in een goed geventileerde ruimte, uit de buurt van open vuur of vonken.
5. VERWIJDER alle pannen of ander kookgerei van de brander voordat u met de test begint.

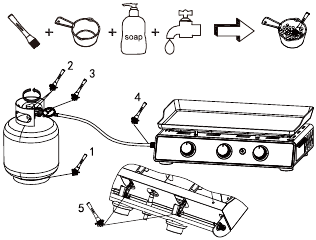

STAPPEN VOOR LEKTEST:
Gebruik een schone verfborstel en een oplossing van 50/50 zeep en water.
OPMERKING: Gebruik een milde zeep en water. Gebruik GEEN huishoudelijke schoonmaakmiddelen, die de gascomponent kunnen beschadigen.

1. Draai alle bedieningsknoppen van de brander, de regelaar en de cilinderkleppen naar OFF (UIT).
2. Zorg ervoor dat de regelaar stevig is aangesloten op de LP-cilinder.
3. Open de LP-cilinderklep volledig door het handwiel tegen de klok in te draaien. Als u een ruisend geluid hoort, zet dan onmiddellijk de gastoevoer uit. Er is een groot lek bij de aansluiting. Corrigeer dit voordat u verdergaat.
4. Borstel de zeepoplossing op alle metalen naden en het hele klepgebied, zoals weergegeven in de onderstaande afbeelding.

5. Draai de LP-cilinderklep langzaam tegen de klok in naar de open positie.
6. Een lek wordt geïdentificeerd door een stroom van bellen uit het gebied van het lek. Sluit de LP-cilinderklep onmiddellijk en draai de aansluitingen opnieuw vast.
7. Als lekken niet kunnen worden gestopt, probeer dan niet te repareren, neem contact op met uw gasbakplaatdealer voor hulp. Probeer het apparaat niet te bedienen als er een lek is.
8. Onderzoek de slang altijd op eventuele beschadigingen. Als er schade wordt geconstateerd, probeer dan niet om de slang te repareren. Het vervangen van de slang is de enige veilige optie.
9. Neem voor hulp bij een storing met betrekking tot de LP-cilinder, de regelaar of de slang contact op met de klantenservice.
10. Sluit na het uitvoeren van de lektest altijd de LP-cilinderklep door het handwiel met de klok mee te draaien.

ONDER GEEN ENKELE OMSTANDIGHEID MAG DE KLEP LANGER DAN 12 SECONDEN IN DE AAN-POSITIE BLIJVEN STAAN.

1. GEBRUIK DE BAKPLAAT NIET als er lekken zijn. Zorg ervoor dat de LP-cilinderklep is gesloten. Als de LP-cilinder nog steeds lekt, neem dan contact op met uw LP-dealer of bel 112.
2. Gebruik geen lucifers, open vuur of rook tijdens het testen op lekken.
3. Steek tijdens het testen op lekken geen branders aan.
4. Vervangende onderdelen, inclusief een vervangende slang, moeten voldoen aan de specificaties in de onderdelenlijst.

Het niet naleven van deze instructies kan leiden tot ernstig lichamelijk letsel.

Bedieningsinstructies

Elke bakplaatbrander wordt vóór verzending in de fabriek getest en gekalibreerd; variaties in de lokale gastoevoer kunnen het echter noodzakelijk maken om de branders aan te passen. Controleer de vlammen van de branders visueel. Inspecteer uw bakplaat altijd visueel voordat u hem aansteekt. Vervang elke slang die gerafeld of gebarsten is. Zoek naar alles wat de ventilatie kan blokkeren en verwijder een dergelijke blokkade of verplaats de bakplaat. Controleer na het aansteken het vlammenpatroon om ervoor te zorgen dat u een gelijkmatige warmteverdeling hebt voor elke brander. Als de branders niet oplichten of als het vlammenpatroon ongelijkmatig is, raadpleeg dan het hoofdstuk Probleemoplossing.

VOOR HET AANSTEKEN

1. Lees de instructies voordat u gaat aansteken.
2. Als de brander niet binnen 5 seconden ontsteekt, draai dan de bedieningsknop(pen) van de brander uit, wacht 5 minuten en herhaal de ontstekingsprocedure.
3. Inspecteer de gastoevoerslang voordat u de gastoevoer "ON" (AAN) zet. Als er sprake is van sneden, slijtage of schuren, moet deze vóór gebruik worden vervangen. Gebruik de bakplaat niet als er gaslucht aanwezig is. Gebruik alleen de drukregelaar en de slangas die bij het apparaat zijn geleverd.
4. Gebruik nooit andere regelaars en slangen dan die welke bij de bakplaat zijn geleverd. Als een vervanging noodzakelijk is, neem dan contact op met de fabrikant om de juiste vervanging te krijgen. De vervanging moet voldoen aan de specificaties in de gebruikershandleiding. LAAT DE BAKPLAAT NIET ZONDER TOEZICHT ACHTER TIJDENS HET KOKEN.

DE BRANDERS AANSTEKEN MET PIËZO-ONTSTEKING

1. Draai ALLE bedieningsknoppen naar de OFF (UIT) stand.
2. Zet de gastoevoer aan bij de LP-cilinderklep of bij de regelaar.
3. Duw de bedieningsknop in en draai deze tegen de klok in naar de HI (HOOG) stand. Duw en houd de ontstekingsknop ingedrukt om de brander aan te steken.

4. Als de brander niet ontsteekt, draai dan de bedieningsknop naar de OFF (UIT) stand, wacht 5 minuten voordat u de brander opnieuw probeert aan te steken.
5. Als de brander ontsteekt, herhaal dit dan voor de andere branders en draai de bedieningsknoppen naar de temperatuurinstelling die nodig is voor uw voedsel.

* Als de brander nog steeds niet ontsteekt, controleer dan de gastoevoer.

DE BRANDERS HANDMATIG AANSTEKEN MET EEN LUCIFER

1. Draai ALLE bedieningsknoppen naar de OFF (UIT) stand.
2. Zet de gastoevoer aan bij de LP-cilinderklep of bij de regelaar.

3. Verwijder de kookplaat en plaats de aangestoken lucifer dicht bij de branderpoorten.
4. Duw de bedieningsknop in en draai deze tegen de klok in naar de HI (HOOG) stand. De brander moet onmiddellijk oplichten.
5. Als de brander niet ontsteekt, draai dan de bedieningsknop naar de OFF (UIT) stand, wacht 5 minuten voordat u de brander opnieuw probeert aan te steken.
6. Als de brander ontsteekt, herhaal dit dan voor de andere branders en draai de bedieningsknoppen naar de temperatuurinstelling die nodig is voor uw voedsel.
7. Plaats de kookplaat terug. Zorg ervoor dat u beschermende handschoenen draagt, zoals ovenwanten of BBQ-handschoenen.

* Als de branders nog steeds niet ontbranden, controleer dan de gastoevoer.

UW BAKPLAAT UITSCHAKELEN

1. Sluit de gastoevoer bij de LP-cilinder af door de klep met de klok mee tot aan de volledige stop te draaien.
2. Draai alle bedieningsknoppen van de brander naar de OFF (UIT) stand.

Gebruik geen spiritus of benzine voor het aansteken of opnieuw aansteken!

BRANDERVLAMMEN

Controleer na het aansteken altijd de vlammenpatronen van de brander. Een goede vlam moet voornamelijk blauw zijn met een gele punt en een minimale hoeveelheid flikkering vertonen. Sommige gele punten zijn 0K als ze kleiner zijn dan 2,5 cm (1"). Nieuwe branders hebben soms olieresten, die een gele vlam veroorzaken bij het wegbranden. Variaties in gastoevoer, hoogte, weer en andere factoren kunnen allemaal van invloed zijn op de prestaties van de brander. Oudere bakplaten kunnen ook meer gele vlammen vertonen als gevolg van voedselafzetting, olie en vetophoping.

GEBRUIKSAANWIJZING

Het conditioneren van uw kookplaat helpt bij het creëren van een relatief anti-kleefoppervlak om op te koken en beschermt het ook tegen oxidatie. Wanneer u uw bakplaat ontvangt, is er al een dunne laag olie op de bakplaat aangebracht. Dat is gedaan om de bakplaat te beschermen tegen roest tijdens verzending en opslag, dat is normaal.

EERSTE GEBRUIK:

1. Was de verzendolie af met zeepsop en een handdoek of keukenpapier. Spoel de zeep af en laat aan de lucht drogen.
2. Breng vervolgens wat extra vierge olijfolie of andere plantaardige olie aan op het oppervlak van de bakplaat. Gebruik een keukenpapier om een dunne laag olie op het gehele oppervlak van de bakplaat te wrijven.
3. Zet uw bakplaat aan op middelhoog vuur. De olie zal uiteindelijk beginnen te roken, wat goed is. Laat het verwarmen totdat de rook stopt. Zet uw bakplaat uit.
4. Laat het oppervlak afkoelen en herhaal het bovenstaande proces 2-3 keer totdat u een mooi zwart oppervlak op de bakplaat krijgt. Zodra u dit proces hebt voltooid, hebt u een perfect grilloppervlak om op te koken! Gebruik barbecuegerei met lange handgrepen en ovenwanten om brandwonden en spatten te voorkomen. Ga verder met "VOORVERWARMEN".

*Nadat u klaar bent met het gebruik van uw bakplaat, moet u een zeer dun laagje bakolie aanbrengen om uw conditionering te behouden en te beschermen tegen roest.

VOORVERWARMEN

Het is noodzakelijk om de bakplaat voor te verwarmen voordat u gaat koken, afhankelijk van het type voedsel en de kooktemperatuur. Verwarm de gasbakplaat 5 tot 10 minuten op MEDIUM/HOOG voor. Verlaag de warmte naar behoefte voor wat u aan het grillen bent. Borstel of spuit de kookplaat vervolgens in met olijf- of plantaardige olie om te voorkomen dat voedsel blijft plakken.

Reiniging en onderhoud

Uw nieuwe bakplaat is ontworpen en vervaardigd volgens hoge kwaliteitsnormen. Hij zal u vele jaren plezierig grillen bezorgen, maar vereist wel een minimum aan onderhoud. Maak de bakplaat regelmatig schoon, bij voorkeur na elke barbecue. Als een borstel met haren wordt gebruikt om de kookoppervlakken van de bakplaat schoon te maken, zorg er dan voor dat er geen losse haren achterblijven op de kookoppervlakken voordat u gaat grillen.

1. Reinig geen enkel onderdeel van uw bakplaat in een zelfreinigende
2. Gebruik geen ovenreinigers, schurende keukenreinigers, reinigers die citrusproducten bevatten of terpentine.
3. Reinig uw bakplaat regelmatig om vetophoping, vetbranden of overmatige vlammen te voorkomen.
4. Laat de bakplaat altijd afkoelen voordat u hem schoonmaakt.

Vet is ontvlambaar. Laat heet vet afkoelen voordat u het probeert te hanteren. Vermijd het laten verzamelen van vetafzettingen in de bodem van de vuurhaard.

KOOKPLAAT
De meeste voedingsmiddelen kunnen worden opgeruimd door de kookplaat af te schrapen en af te vegen met een papieren handdoek of een natte, zachte doek. Om hardnekkige voedselresten te verwijderen, kunt u een milde crèmereiniger en een pad gebruiken. U kunt ook zeepwater of een papieren handdoek en 1/4 kopje keukenzout gebruiken als een andere methode om uw bakplaat schoon te maken. Goed naspoelen en drogen.

ROESTVRIJ STAAL
Reinig met een multifunctioneel, weinig schurend, niet-fosforhoudend metaal- of roestvrijstaalpoetsmiddel en een zachte doek. Poets altijd in de richting van de afwerking. Laat geen vet en vuil zich ophopen. Bovendien kunnen verschillende producten en van nature voorkomende stoffen alle roestvrijstalen afwerkingen beschadigen. Deze omvatten, maar zijn niet beperkt tot, zwembadchemicaliën (chloor en broom), gazon- en tuinmeststoffen, ijsbestrijdingsmiddelen, zee- of ander zout water, urine, vogelpoep en boomhars. Bij contact met deze stoffen onmiddellijk het roestvrijstalen oppervlak wassen en drogen en voorzichtig zijn om brandwonden te voorkomen.

ANDERE EXTERNE OPPERVLAKKEN
Wassen met een mild afwasmiddel en warm water. U kunt een doek, zachte borstel (niet-metaal), reinigingspad gebruiken. Grondig afspoelen en droog vegen.

VETOPVANGBAK
Controleer na elk gebruik. Verwijder en leeg de vetopvangbak wanneer deze halfvol is. Hij kan worden gewassen met warm water en een mild afwasmiddel.

BRANDERS
We raden aan om uw branders minstens twee keer per jaar schoon te maken, of voor gebruik als de bakplaat langer dan een maand niet is gebruikt.

Kleine insecten en spinnen kunnen de branderbuizen binnendringen. Soms bouwen ze nesten of spinnen ze webben die de hoeveelheid gas die door de brander stroomt, kunnen blokkeren of verminderen. U zult meestal een kleinere vlam zien, of een vlam die voornamelijk geel is in plaats van blauw, uit de brander komen wanneer dit gebeurt. Andere tekenen zijn dat de bakplaat ongelijkmatige of lage warmte genereert, of moeite heeft met het ontsteken van de branders. In gevallen van ernstige verstopping kan dit ervoor zorgen dat de vlam achterwaarts brandt, en buiten de branderbuizen, wat uw bakplaat kan beschadigen en/of persoonlijk letsel kan veroorzaken. SCHAKEL ONMIDDELLIJK DE TOEVOER VAN PROPAANGAS BIJ DE CILINDER UIT DOOR HET HANDWIEL MET DE KLOK MEE TE DRAAIEN ALS DIT GEBEURT. Wacht tot de bakplaat is afgekoeld en reinig vervolgens alle branders.

DE BRANDERS REINIGEN

1. Zorg ervoor dat de gastoevoer bij de LP-cilinder is afgesloten.
2. Verwijder de kookplaat.
3. Til elke brander omhoog en eruit.
4. Reinig de binnenkant van de brander met een stijve draad. Een rechtgebogen kleerhanger is geschikt.
   Een alternatief is het gebruik van perslucht. Draag altijd beschermende kleding voor uw ogen bij het gebruik van deze methode. Vergroot nooit de branderpoorten tijdens het reinigen.
5. Borstel de buitenkant van de brander.
6. Zorg ervoor dat alle poorten (gaten) vrij zijn van vuil.
7. Inspecteer de branders. Vervang alle branders die scheuren of vergrote poorten hebben.
8. Vervang de kookplaat.
9. Voer de lektest uit die eerder in deze gebruikershandleiding is beschreven.

1. De juiste plaatsing van de brander en de klep is van vitaal belang om de veiligheid te waarborgen.
2. Gebruik geen sterke of schurende oplosmiddelen of schurende pads, omdat deze oppervlakken kunnen beschadigen en krassen kunnen achterlaten.

OPBERGEN VAN DE BAKPLAAT

1. Reinig uw bakplaat voordat u hem opbergt. Bewaar op een koele, droge plaats.
2. Het opbergen van een gasbakplaat binnenshuis is alleen toegestaan als de LP-cilinder is losgekoppeld en verwijderd van de gasbakplaat.
3. Een hoes wordt ten zeerste aanbevolen om uw bakplaat te beschermen. Kies uit een verscheidenheid aan bakplaathoezen die door de fabrikanten worden aangeboden.
4. Voer een lektest uit voordat u de bakplaat gebruikt nadat deze enige tijd is opgeslagen.

Gids voor probleemoplossing

BRANDER WIL NIET ONTSTEKEN

(MET EEN GASFLES VAN 9 KG (20 LB.))

• Zorg ervoor dat de LP-gasfles nog brandstof bevat door er zachtjes mee te schudden, en er zullen geluiden van de vloeistof binnenin zijn als er nog brandstof is.
• Zorg ervoor dat de gastoevoerklep van de gasfles open staat (tegen de klok in gedraaid tot aan de stop).
• Controleer of het luchtinlaatscherm van de venturibuis niet bedekt of verstopt is.
• Controleer of de branderopeningen vrij zijn. Als ze verstopt zijn, kunt u de openingen voorzichtig borstelen met een kleine borstel terwijl de LP-gasfles is losgekoppeld.
• Controleer of de ontsteker een vonk produceert tegen de brander (beter te controleren op een schaduwrijke plek). Als de brander nog steeds niet ontsteekt, herhaal dan de bovenstaande procedures met een andere LP-gasfles.

BAKPLAAT BEREIKT NIET DE GEWENSTE HOGE TEMPERATUUR

(MET EEN GASFLES VAN 9 KG (20 LB.))

• Schud de LP-gasfles voorzichtig om er zeker van te zijn dat er voldoende brandstof is om te werken, en er zullen geluiden van de vloeistof binnenin zijn als er nog brandstof is.
• Controleer of het luchtinlaatscherm van de venturibuis niet bedekt of verstopt is.
• Test het gassysteem op lekken.

Er is een veiligheidsvoorziening op uw gasfles die bedoeld is om de gasstroom te verminderen wanneer er een lek optreedt.
Wanneer dit apparaat actief is, wordt het gewoonlijk "bypass" genoemd. Dit apparaat kan onbedoeld worden geactiveerd als u de juiste ontstekingsprocedures niet volgt. Zodra u de lage vlam ervaart, moet u het volgende doen:

1. Schakel de bakplaat uit.
2. Sluit de overdrukventiel van de cilinder volledig.

Start vervolgens opnieuw met de juiste procedures:

1. Zorg ervoor dat de bedieningsknop in de OFF (uit) -stand staat.
2. Open de gasfleskraan langzaam volledig. Draai het handwiel van de cilinder ongeveer 1/4 slag per 10 seconden.
3. WACHT 5 SECONDEN.
4. Volg de ontstekingsstappen.

Als uw probleem niet is opgelost met behulp van de bovenstaande informatie voor probleemoplossing, neem dan contact op met uw lokale gasleverancier.

Gids voor vleestemperaturen

DIRECTE WARMTE

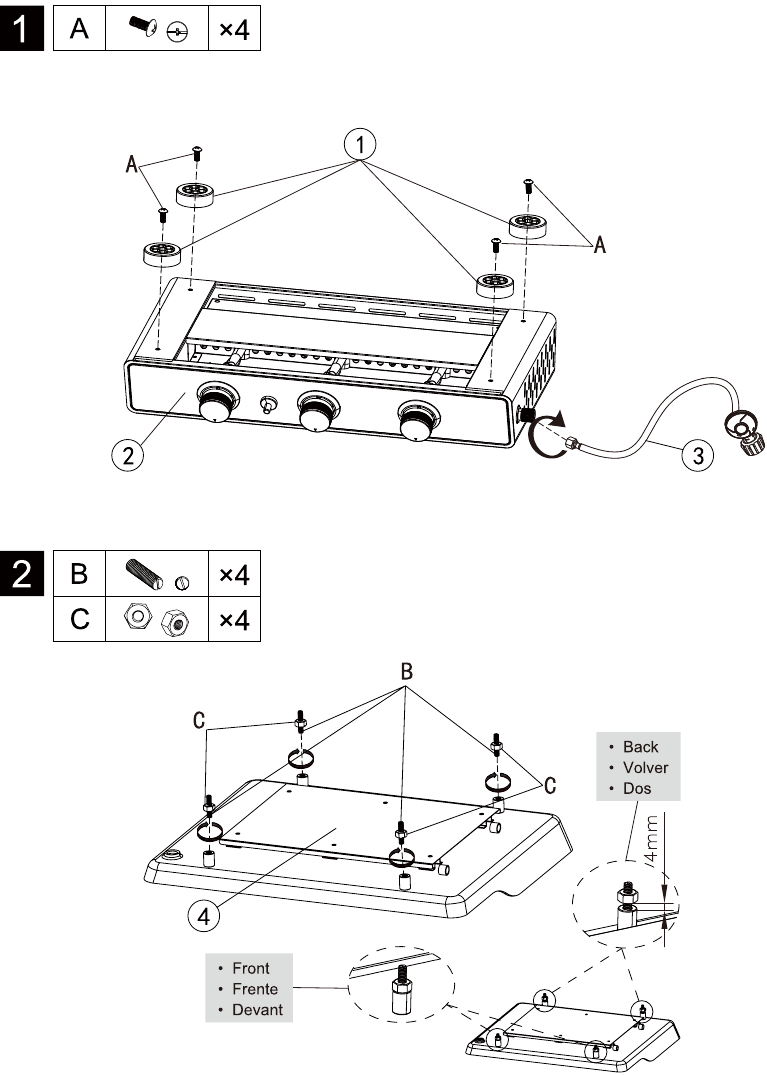

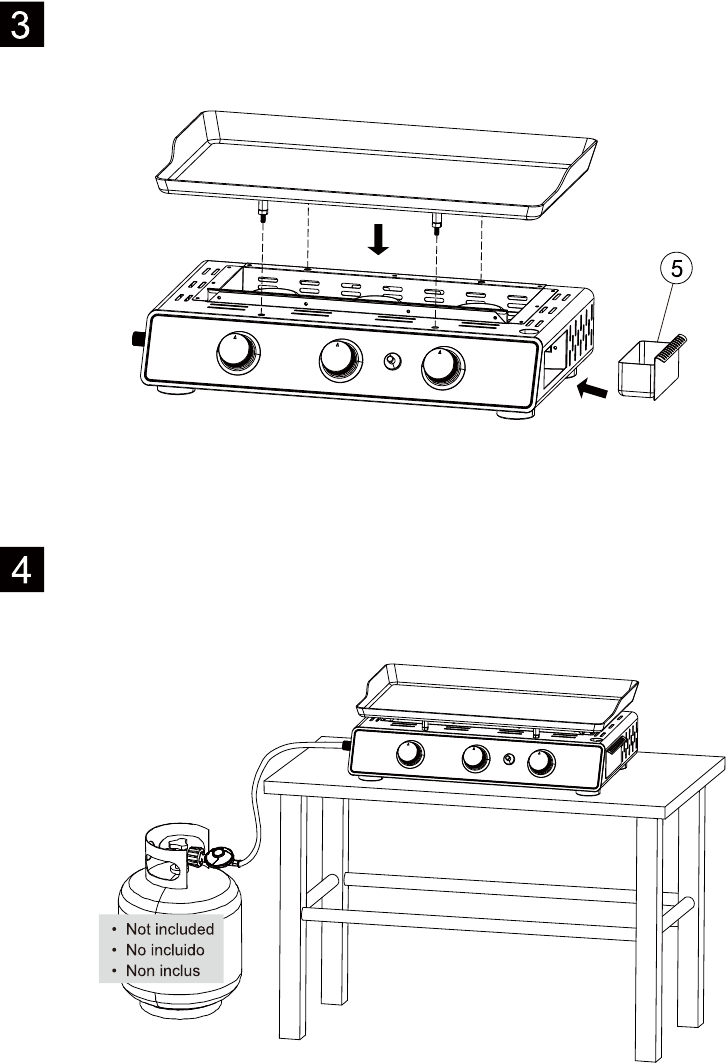

Montage

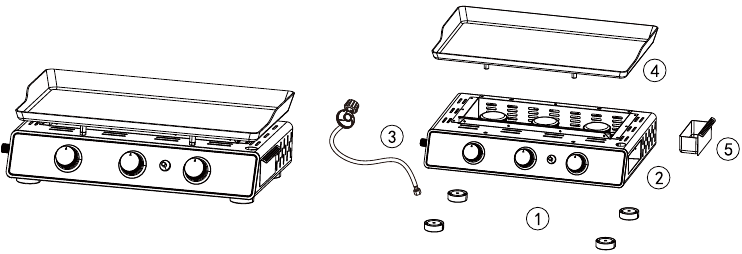

Nr.	#	AANTAL	Beschrijving	Afbeelding
1	W-SG20005	4	Pootbasis
2		1	Hoofdgedeelte
3	ZIA-12020004	1	Regelaarconstructie
4	GHJP23B-B	1	Kookplaat
5	GHLTIYB	1	Vetopvangbak

HARDWARE

Sleutel	Beschrijving	AANTAL	Afbeelding
A	M4x12	4
B	Stud	4
C	Moer	4

BENODIGD GEREEDSCHAP

Beschrijving	Afbeelding
Phillips-schroevendraaier

Voordat u begint met de montage, moet u ervoor zorgen dat alle onderdelen aanwezig zijn. Als er onderdelen ontbreken of beschadigd zijn, probeer de producten dan niet te monteren. Neem contact op met de klantenservice via telefoon of e-mail voor vervangende onderdelen.

• Benodigd gereedschap (niet inbegrepen): Phillips-schroevendraaier
• Geschatte montagetijd: 10 minuten
• Opmerking:
  1. De rechter- en linkerzijde van de bakplaat zijn ontworpen alsof u naar de voorkant van de bakplaat kijkt.
  2. Het getoonde model is alleen ter illustratie, specifiek gelieve in natura te prevaleren.

Als u gas ruikt:

1. Sluit de gastoevoer naar de bakplaat af.
2. Doof elke open vlam.
3. Als de geur aanhoudt, blijf dan uit de buurt van de bakplaat en bel onmiddellijk de brandweer.

OPMERKING: Lees alle instructies voor montage en gebruik. Het niet opvolgen van de instructies in deze handleiding kan leiden tot lichamelijk letsel en/of materiële schade.

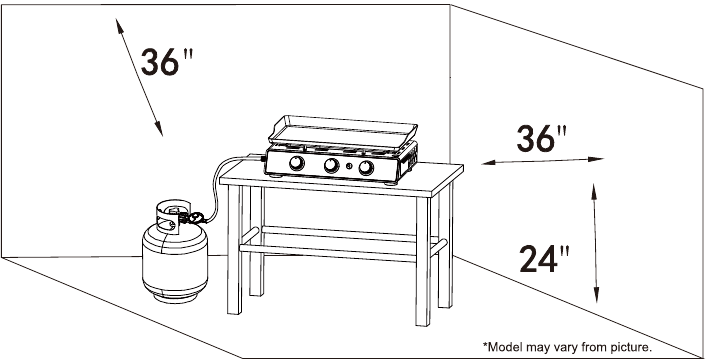

1. De installatie moet voldoen aan de lokale voorschriften of, bij afwezigheid van lokale voorschriften, aan de National Fuel Gas Code, ANSI Z223. I/NFPA 54.
2. Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
3. Een LP-cilinder die niet is aangesloten voor gebruik, mag niet worden opgeslagen in de buurt van dit of enig ander apparaat.

Voor uw veiligheid

Neem bij problemen eerst contact met ons op! Stuur de bakplaat NIET terug naar de winkel. Deze bakplaat is vervaardigd volgens hoge kwaliteitsnormen. Als u vragen hebt die niet in deze gebruikershandleiding worden beantwoord, of als u onderdelen nodig hebt, bel dan onze klantenservice hotline.

1. De gasbakplaat is alleen bedoeld voor gebruik met propaangas (propaangasfles niet inbegrepen).
2. Gebruik nooit houtskool of aanmaakvloeistof bij een gasbakplaat.
3. Probeer deze bakplaat nooit aan te sluiten op het zelfstandige propaansysteem van een camper, motorhome of huis.
4. Gebruik GEEN benzine, kerosine of alcohol om aan te steken. Deze bakplaat is niet bedoeld voor gebruik in of op recreatievoertuigen of boten. Dit apparaat is niet bedoeld voor commercieel gebruik.
5. Kinderen mogen uw bakplaat nooit gebruiken. Houd kinderen en huisdieren uit de buurt tijdens gebruik.
6. Probeer de bakplaat NIET te verplaatsen wanneer deze brandt of heet is. Wijzig de bakplaat op geen enkele manier.
7. Gebruik de bakplaat NIET, tenzij deze volledig is gemonteerd en alle onderdelen stevig zijn bevestigd en aangedraaid.
8. Gebruik de bakplaat of gasproducten NIET in de buurt van onbeschermde brandbare gebouwen en materialen.
9. NIET gebruiken in de buurt van gassen of dampen. Houd het bakplaatgebied vrij van brandbare materialen, benzine en andere ontvlambare dampen en vloeistoffen.
10. Raak de metalen delen van de bakplaat NIET aan voordat deze volledig is afgekoeld (ongeveer 45 minuten) om brandwonden te voorkomen, tenzij u beschermende kleding draagt (ovenwanten, pannenlappen, enz.)
11. Houd de bakplaat te allen tijde op minstens 91 cm (36 inch) afstand van een muur of oppervlak. Houd minstens 3 meter afstand tot brandbare objecten die vlam kunnen vatten.
12. Gebruik dit apparaat niet onder een bovenliggende dakconstructie of begroeiing.
13. Reinig en inspecteer de slang voor elk gebruik. Als er sprake is van slijtage, slijtage, sneden of lekken, moet de slang worden vervangen voordat de bakplaat wordt gebruikt. De vervangende slangas moet voldoen aan de specificaties van de fabrikant.
14. Houd de gasslang zo ver mogelijk uit de buurt van hete oppervlakken en druipend heet vet.
15. Bewaar nooit een gevulde LP-gasfles in een hete auto of vrachtwagen. Hitte kan ervoor zorgen dat de gasdruk stijgt, waardoor de veiligheidsklep kan opengaan en er gas kan ontsnappen
16. Houd het kleppencompartiment, de branders en de circulerende luchtkanalen van de bakplaat schoon. Inspecteer de bakplaat voor elk gebruik. Wanneer u kookt met olie/vet, laat de olie/het vet dan niet hoger worden dan 177 °C (350 °F)
17. Belemmer de luchtstroom voor verbranding en ventilatie niet
18. Houd de ventilatieopeningen van de cilinderbehuizing vrij van vuil
19. Bewaar deze gebruikershandleiding voor toekomstig gebruik.

CALIFORNIA PROPOSITION 65 WAARSCHUWINGEN

1. Brandstoffen die worden gebruikt in gastoestellen en de verbrandingsbijproducten van dergelijke brandstoffen, kunnen u blootstellen aan chemicaliën, waaronder koolmonoxide, waarvan de staat Californië weet dat het geboorteafwijkingen of andere reproductieve schade kan veroorzaken.
2. Dit product bevat nikkel (metallisch) waarvan de staat Californië weet dat het kanker kan veroorzaken.
3. Dit product bevat lood en loodverbindingen waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken.

Ga voor meer informatie naar: www.P65Warnings.ca.gov

1. Deze bakplaat is alleen voor buitengebruik en mag niet worden gebruikt in een gebouw, garage of een andere afgesloten ruimte.
2. Het gebruik van alcohol, medicijnen op recept of zonder recept kan het vermogen van de bediener om de bakplaat correct te monteren of veilig te bedienen, belemmeren.
3. Plaats uw bakplaat altijd op een harde en vlakke ondergrond, ver van brandbare stoffen.
4. Laat een brandende bakplaat niet onbeheerd achter. Houd kinderen en huisdieren ALTIJD uit de buurt van de bakplaat.
5. Gebruik de bakplaat niet bij harde wind.
6. Gebruik de bakplaat niet om overmatig vet vlees of ander vet of vette voedingsmiddelen te bereiden, waarbij er risico is op opflakkeringen.

LP-CILINDERRISICO
Vloeibaar propaangas is brandbaar en gevaarlijk als het onjuist wordt behandeld. Begrijp de kenmerken van elk propaanproduct.

1. Propaankenmerken: Brandbaar, explosief onder druk, zwaarder dan lucht, bezinkt in plassen en lage gebieden.
2. In zijn natuurlijke staat heeft propaan geen geur. Voor uw veiligheid is er een geurstof toegevoegd.
3. Contact met propaan kan vriesbrandwonden op de huid veroorzaken.
4. Deze bakplaat wordt vanuit de fabriek geleverd voor gebruik met alleen propaangas.
5. Gebruik nooit een propaancilinder met een beschadigde behuizing, klep, kraag of voet.
6. Deuken of roestige propaancilinders kunnen gevaarlijk zijn en moeten worden gecontroleerd door uw propaangasleverancier.

VOOR UW VEILIGHEID

1. Houd de bakplaat minstens 91 cm (36 inch) afstand van de zijkant en achterkant, en 61 cm (24 inch) van de vloer tot brandbare en niet-brandbare materialen en constructie. Houd minstens 3 meter afstand tot brandbare objecten die vlam kunnen vatten.
2. Plaats de bakplaat niet op een plaats waar zich brandbare oppervlakken boven bevinden.


Klantenservice
1-800-618-6798
Maandag tot vrijdag (8:30 - 17:00 uur EST)
service@royalgourmetusa.com
www.royalgourmetcorp.com

Referenties

• http://www.p65warnings.ca.gov
• Professional Barbecue Grill Manufacturer & Supplier - RGC

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Royal Gourmet PD1301R Handleiding

Beschikbare talen
