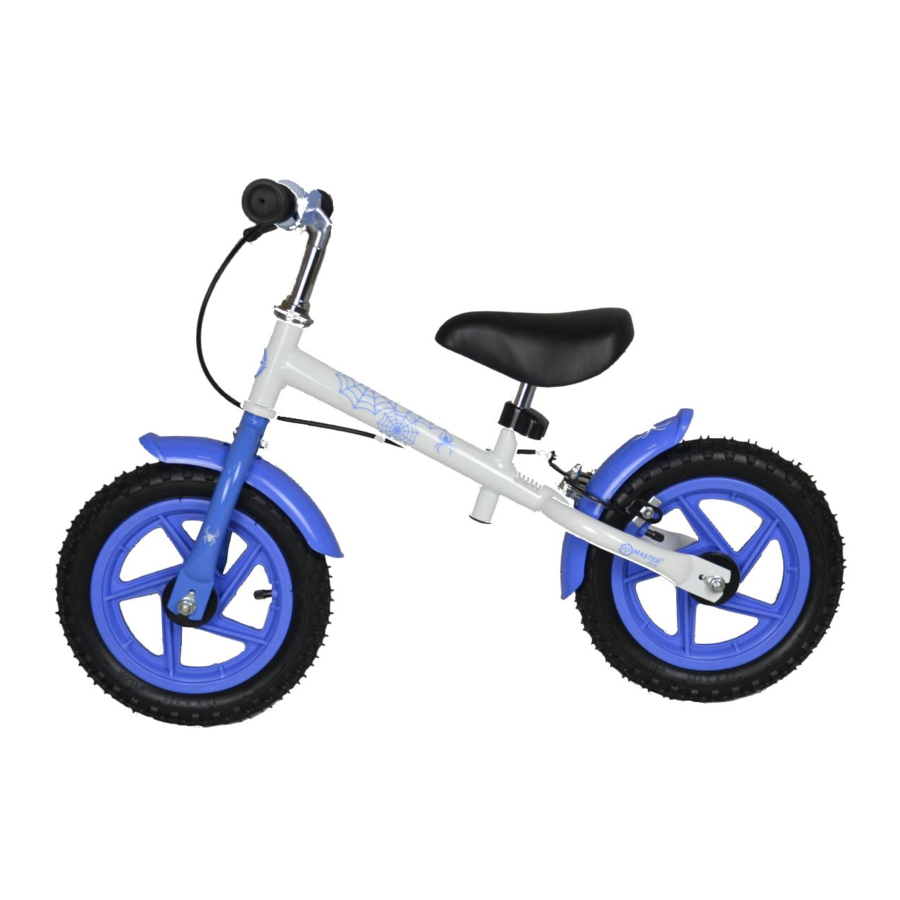

Master PLUG MAS-S004 Handleiding
MONTAGE-INSTRUCTIES
Haal de fiets uit de doos en controleer of er onderdelen ontbreken of beschadigd zijn.
(Let op: de banden zijn opgepompt, maar kunnen tijdens het transport wat lucht verliezen.)
HET STUUR EN ZADEL MONTEREN
HET STUUR MONTEREN

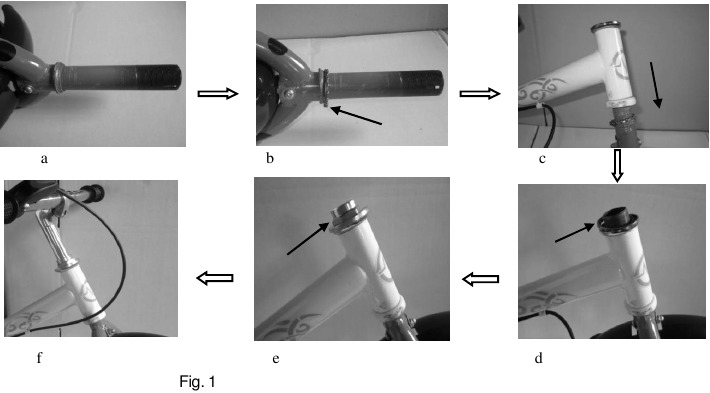

- Plaats de onderste stuurlager op de vork (Afb. 1 b).
- Steek het stuur in de voorvorkbuis (Afb. 1 c),
- plaats de bovenste lager (Afb. 1 d).
- Stel de gewenste hoogte in en draai de schroef vast (Afb. 1 e), zodat het stuur gemakkelijk kan worden gedraaid.
- Draai de schroef vast, steek het stuur op de gewenste hoogte in de voorvorkbuis en draai de kraagschroef vast (Afb. 1 f), zodat het stuur gemakkelijk kan worden gedraaid.
HET ZADEL MONTEREN

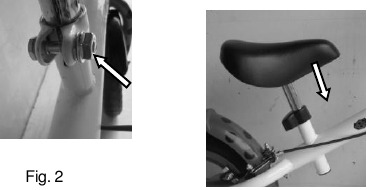

Plaats de plastic veiligheidsafdekking op de zadelpen, steek het zadel op de gewenste hoogte in de zadelbuis en draai de kraagschroef vast. Plaats de plastic veiligheidsafdekking over de kraagschroef.
DE SPATBORDEN MONTEREN

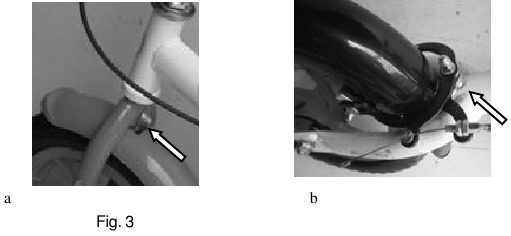

Bevestig de voor- en achterspatborden met schroeven op de voorvork (a) en achtervork (b).
DE REM MONTEREN

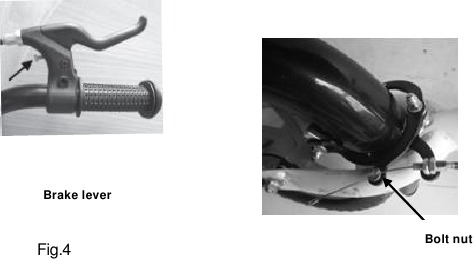

Opmerking: De remmen zijn niet afgesteld vanuit de fabriek. Voor het rijden moeten deze remmen worden gemonteerd en afgesteld. Installeer de remhendel op het stuur. De rechter remhendel bedient de achterrem.
DE HANDREM MONTEREN
- Bevestig het achterspatbord en de achterremklauw op de achtervork.
- Installeer de remhendels op het stuur (dit kan al in de fabriek zijn gedaan).
- Steek het tonvormige uiteinde van de remkabeldraad in het gat in de remhendel.
![Montage - Stap 4 - De rem monteren]( "Master - PLUG - Montage - Stap 4 - De rem monteren")
DE HANDREMMEN AFSTELLEN

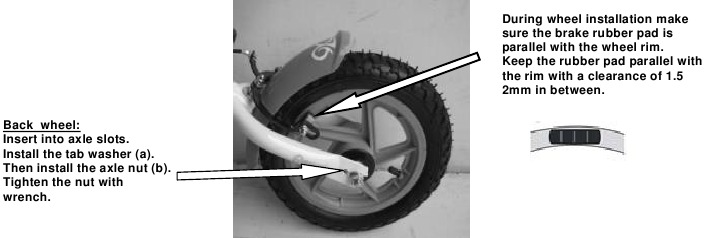

Tijdens het remmen moet de remvoering met het gehele oppervlak tegen de velg schuren. Draai indien nodig de ankerboutmoer (Afb. 4) aan de rechterkant van de rem vast of los, trek de remkabeldraad door het ankerboutgat totdat er geen speling meer in de binnenste remdraad zit, draai de ankerboutmoer vast. Zorg ervoor dat de remdraad stevig is vergrendeld door de ankerbout en dat het rubberblok parallel loopt aan de velg met een tussenruimte van 1,5 – 2 mm. Knijp meerdere keren in de remhendel en laat deze vervolgens los, draai het wiel en zorg ervoor dat het wiel niet wiebelt.
WIELEN MONTEREN
WIELEN MONTEREN

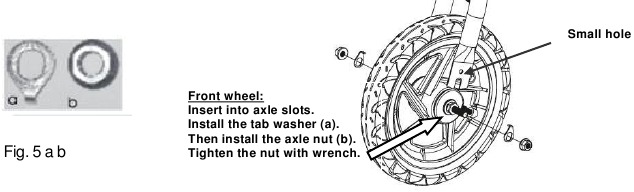

De voor- en achterwielen zijn hetzelfde. Gebruik 2 steeksleutels volgens de maat van de moeren. Plaats het wiel op de wielvork en duw de teb-ring (Afb. 5 a) in het kleine gat. Maak voor het inbrengen van het achterwiel de remkabel los om de remklauw los te maken. Draai de moeren van het wiel vast (Afb. 5 b). De wielas moet parallel lopen aan de lengteas van een frame.
Opmerking: Demonteer het wiel bij demontagebehoefte op de tegenovergestelde manier van installatie.
LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U DEZE FIETS IN ELKAAR ZET EN ERMEE GAAT RIJDEN.
- Voor de leeftijd van 2 jaar en ouder
- Maximaal gewicht van het kind: 30 kg
- Controleer en draai de bouten en schroeven voor elke rit vast.
- Zorg ervoor dat alle onderdelen naar behoren functioneren voor elke rit.
- Pomp de banden niet verder op dan de maximale waarde die op de zijkant van de band staat aangegeven.
- Als een onderdeel beschadigd is of niet naar behoren functioneert, moet het worden vervangen voordat het artikel wordt gebruikt.
Een volwassene moet helpen bij de eerste montage van de fiets.
Zorg ervoor dat uw fiets volledig is gemonteerd voordat u gaat rijden.
Lees en begrijp deze gebruikershandleiding voordat u de fiets gebruikt.
VOORZORGSMAATREGELEN VOOR DE VEILIGHEID
Deze fiets wordt niet aanbevolen voor kinderen jonger dan 2 jaar of zwaarder dan 30 kg.
Lees en volg de onderstaande veiligheidsvoorschriften, het niet naleven hiervan kan leiden tot letsel of schade aan uw fiets.
Instrueer uw kind over de juiste bediening van deze fiets en instrueer uw kind ook om de onderstaande veiligheidsvoorschriften te volgen.
NEEM DEZE FIETS NIET MEE DE WEG OP.
- Draag een helm.
- Rijd niet in de buurt van motorvoertuigen.
- Oefen het remmen in een veilige omgeving.
- Rijd nooit in de buurt van trappen, hellende opritten, heuvels, wegen, steegjes, zwembadzones of andere kanten van het water.
- Rijd nooit met de fiets bij nat weer. Natte oppervlakken kunnen de remafstand vergroten bij het remmen.
- Rijd niet 's nachts.
- Rijd niet te dicht bij voetgangers.
- Vermijd gevaren die uw vermogen om uw fiets te besturen kunnen belemmeren. Kuilen, sporen, oneffen bestrating, stormroosters, grind, stoepranden, bladeren, plassen en vuil kunnen allemaal invloed hebben op uw rijgedrag en leiden tot verlies van controle.
- Rijd niet off-road of op ruwe bestrating.
- Houd beide handen op het stuur.
REM ZACHTJES OM PLOTSELINGE STOPS TE VOORKOMEN.
