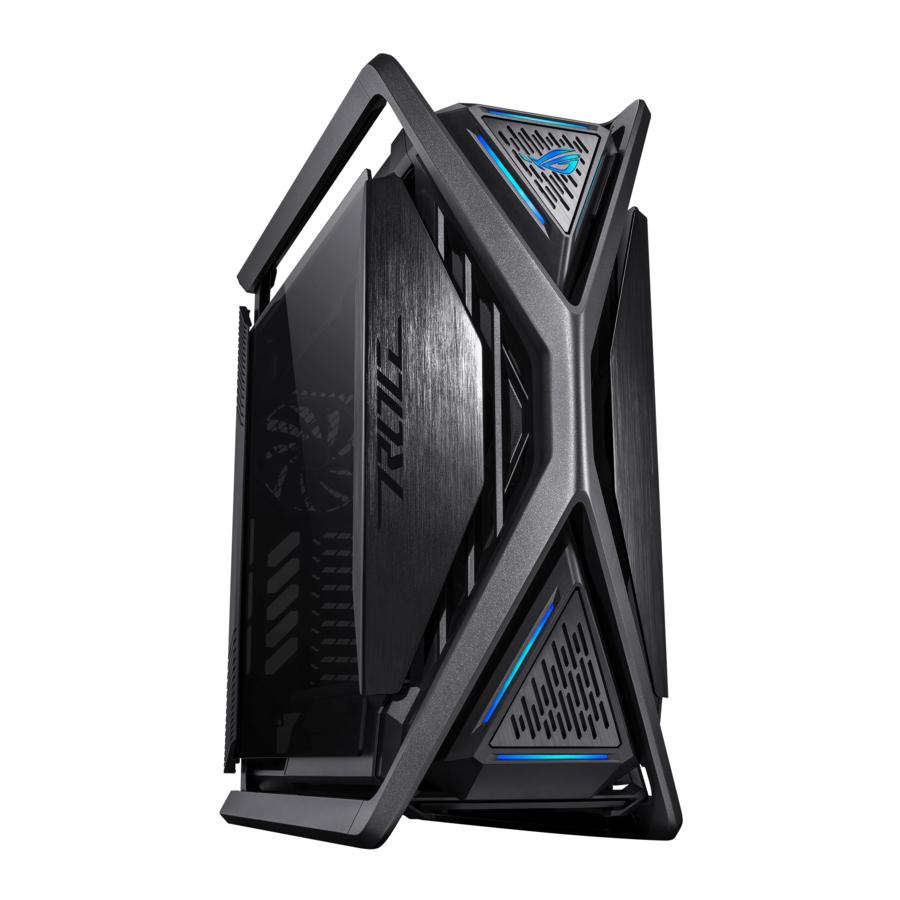

Asus GR701 handleiding

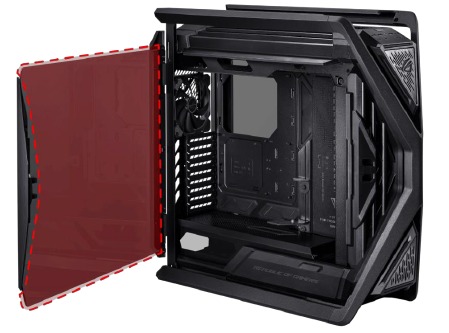

90DC00F0-B0000C Linker zijdeur

GR701 LINKER ZIJDEUR/CSC|Linker zijdeur
Inhoud: Linker zijglas*1, Waarschuwingssticker*1, Voorste rubberen pakkingen*2, Achterste rubberen pakkingen*2

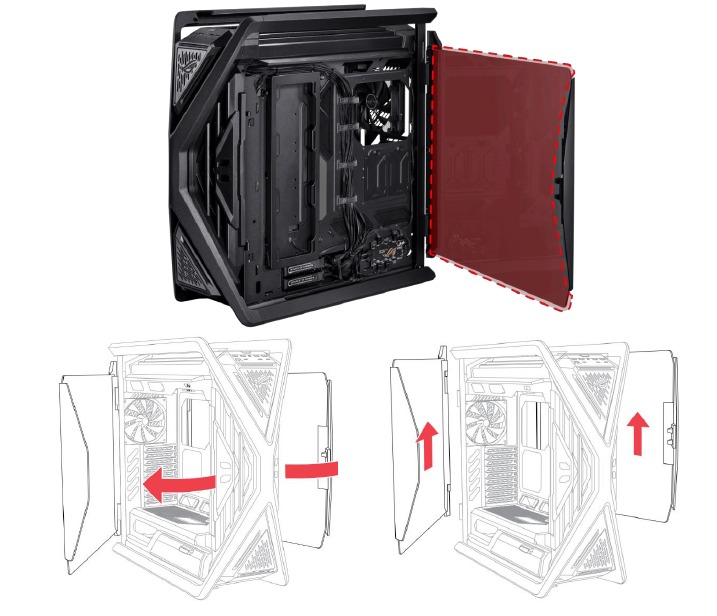

90DC00F0-B0001C Rechter zijdeur

GR701 RECHTER ZIJDEUR/CSC|Rechter zijdeur
Inhoud: Rechter zijglas*1, Waarschuwingssticker*1, Voorste rubberen pakkingen*2, Achterste rubberen pakkingen*2

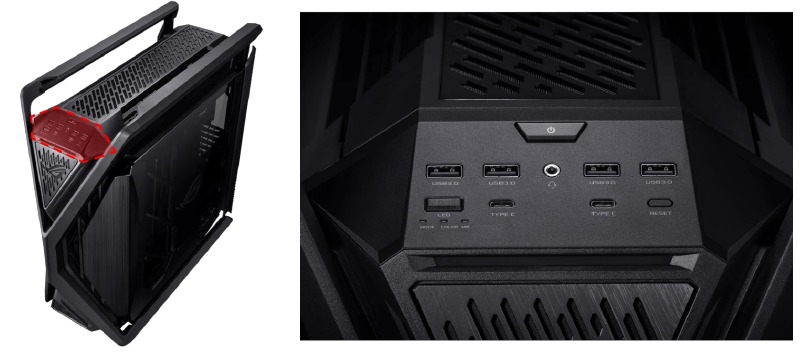

90DC00F0-B0014C FIO-module

GR701 FIO MODULE WW/CSC|FIO-module
Volledig gemonteerd. (Bestaat uit FIO-module*1, FIO-paneel*1, Platte ronde kop M3 chassis schroeven*2)
Demontagemethode: Verwijder het bovenste filter en draai de schroeven los.
FAQ: FIO-knoppen en -poorten werken niet, Behuizingsverlichting werkt niet

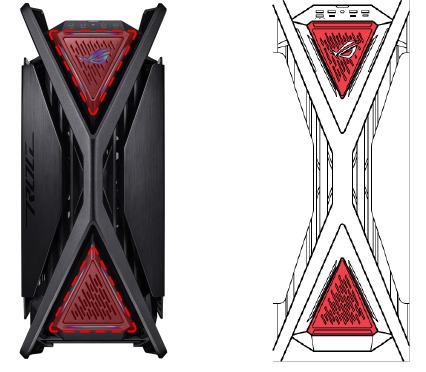

90DC00F0-B0005C Voorpaneel

GR701 VOORPANEEL/CSC|Voorpaneel
Volledig gemonteerd. (Bestaat uit Opwaartse driehoekige lichtgeleidingspanelen*1, Neerwaartse driehoekige lichtgeleidingspanelen*1, Opwaartse lichtplaat*1, Neerwaartse lichtplaat*1, T3*4 zelftappende schroeven*2)
Demontagemethode: Verwijder het bovenste filter, de FIO-module en de ventilatoren aan de voorkant en draai de schroeven los.
FAQ: Behuizingsverlichting werkt niet

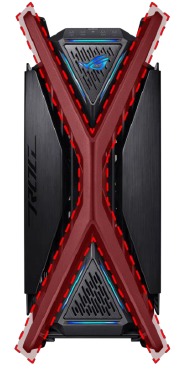

90DC00F0-B0015C X-type aluminium onderdeel

GR701 AL X/CSC|X-type aluminium onderdeel
Demontagemethode: Draai de schroeven los.

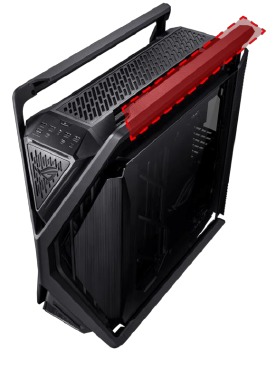

90DC00F0-B0025C Rechter aluminium handgreep bovenaan

GR701 AL RIGHT UP/CSC|Rechter aluminium handgreep bovenaan
Demontagemethode: Draai de schroeven los.

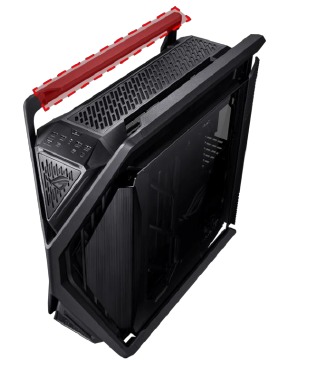

90DC00F0-B0035C Linker aluminium handgreep bovenaan

GR701 AL LEFT UP/CSC|Linker aluminium handgreep bovenaan
Demontagemethode: Draai de schroeven los.

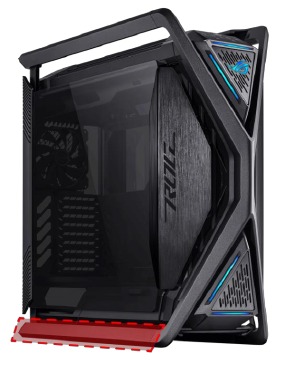

90DC00F0-B0045C Rechter aluminium voetsteun onderaan

GR701 AL RIGHT LOW/CSC|Rechter aluminium voetsteun onderaan
Demontagemethode: Draai de schroeven los.

90DC00F0-B0055C Linker aluminium voetsteun onderaan

GR701 AL LEFT LOW/CSC|Linker aluminium voetsteun onderaan
Demontagemethode: Draai de schroeven los.

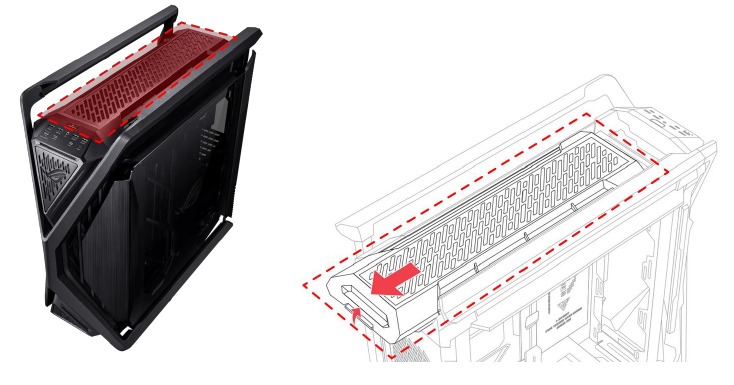

90DC00F0-B000EC Bovenste filter

GR701 BOVENSTE FILTER/CSC|Bovenste filter
Volledig gemonteerd. (Bestaat uit Bovenste afdekbasis*1, Bovenste afdekvergrendeling*1, Bovenste afdekgaas*2,
Decoratief paneel bovenop*1, Aluminium klinknagels voor decoratief paneel bovenop*6, Bovenste filter*1, T3 zelftappende schroeven voor vergrendeling*2, T3*4 zelftappende schroef (platte kop) voor gaas*12,
Platte ronde kop M3 chassis schroeven voor decoratief paneel bovenop*6)
Demontagemethode: Druk op het lipje aan de achterkant omhoog en trek het naar achteren om het te verwijderen.

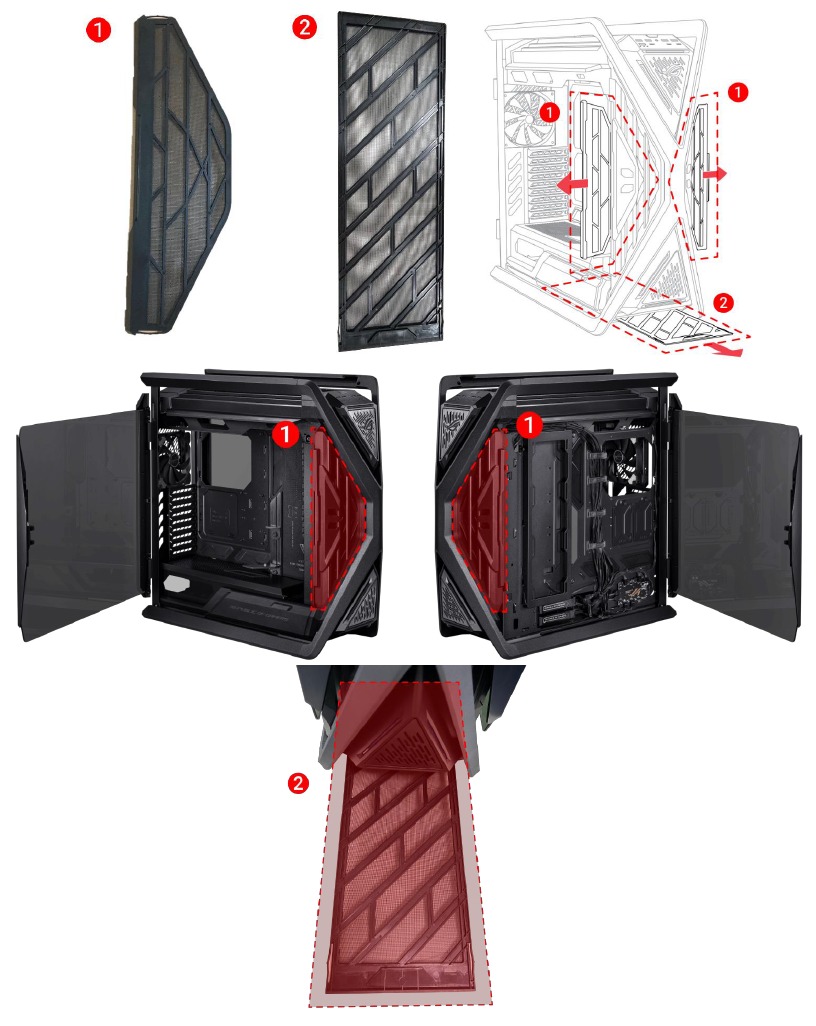

90DC00F0-B001EC Filters voor voor- en onderkant

GR701 FILTER VOOR ONDER/CSC|Filters voor voor- en onderkant
Demontagemethode: Trek ze er gewoon uit. Ze hebben een specifieke oriëntatie, dus zorg ervoor dat je ze niet ondersteboven installeert.

Inhoud:

1. Filters voorkant links*1, rechts*1
2. Filter onderkant*1

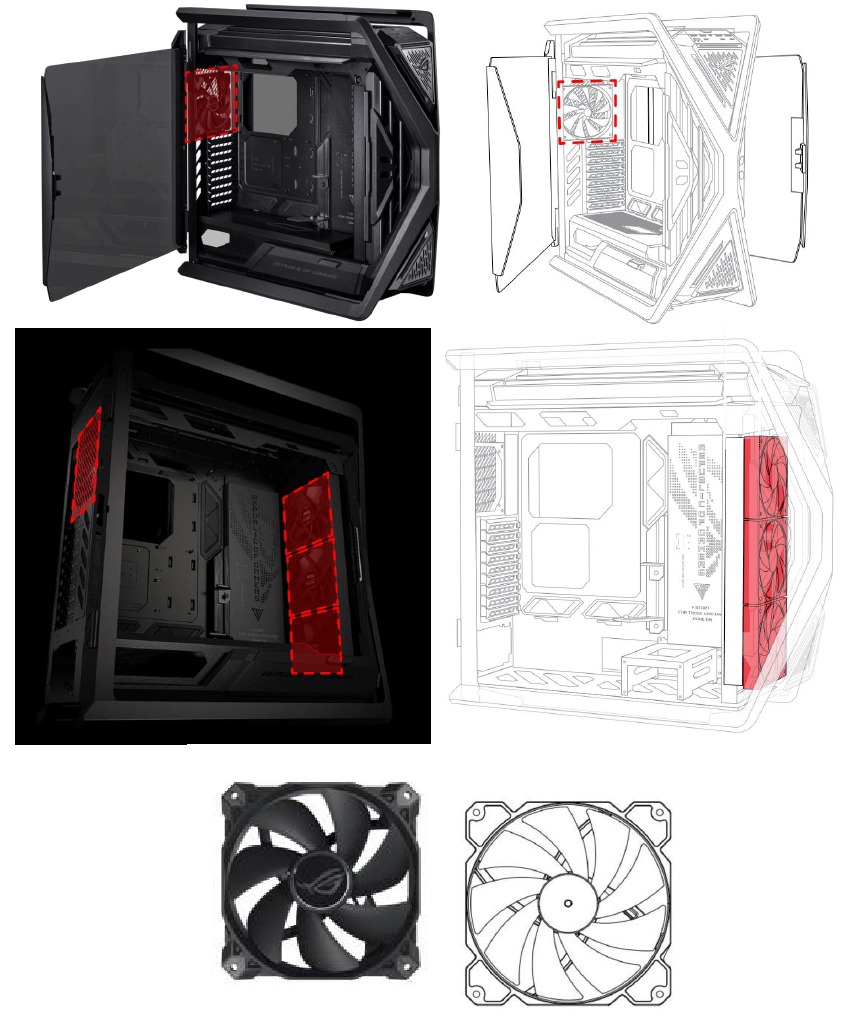

90DC00F0-B0003C 140mm PWM-ventilator

GR701 PWM VENTILATOR/CSC|140mm PWM-ventilator
Demontagemethode: Draai de vier hoekschroeven los om hem te verwijderen.
FAQ: Behuizingsventilator draait niet, Ventilatorgeluid

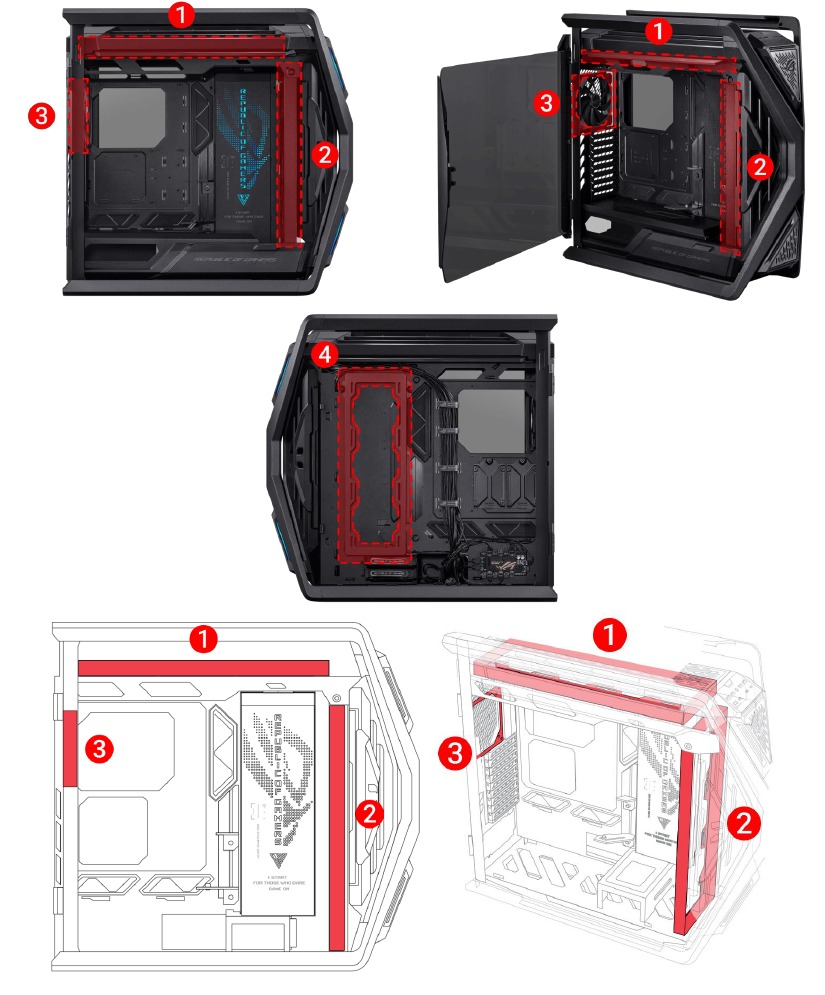

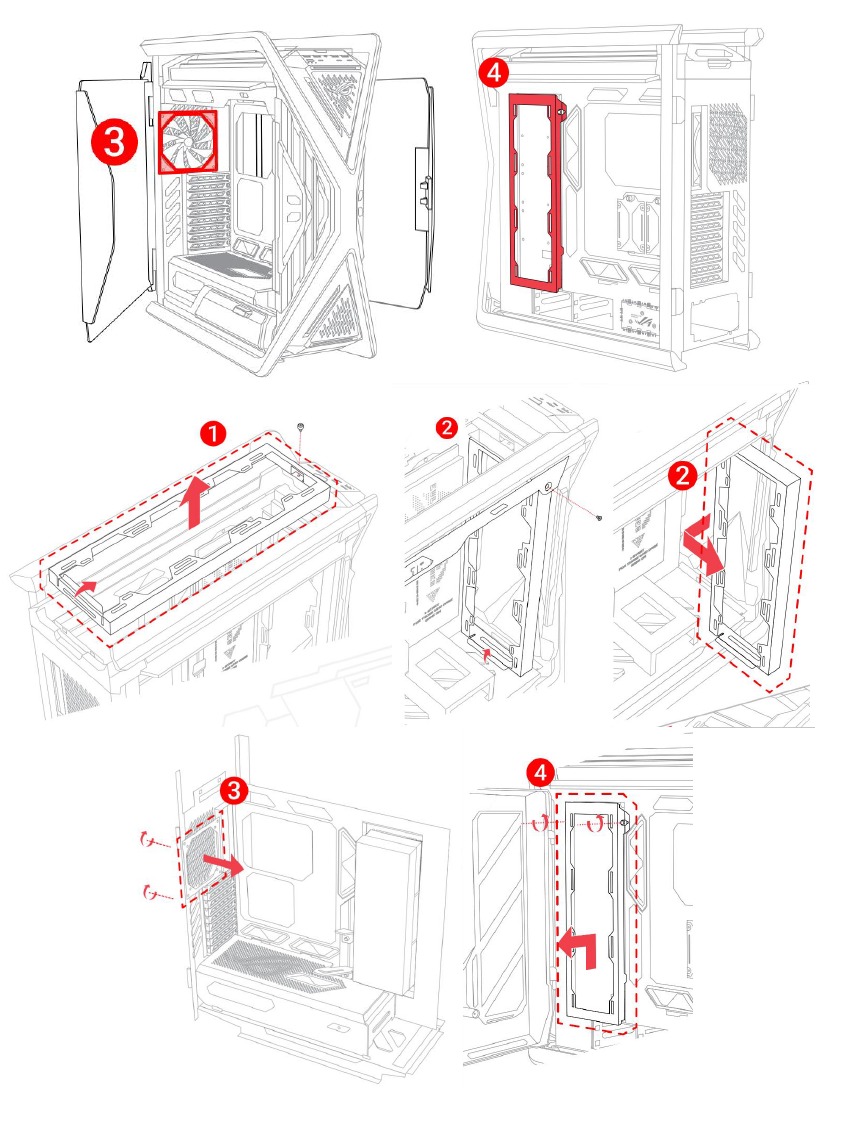

90DC00F0-B002LC Ventilatorbeugel

GR701 DIVERSE VENTILATORBEUGEL/CSC|Ventilatorbeugel


Inhoud:

1. Bovenste waterkoelingsradiatorbeugel
2. Waterkoelingsradiatorbeugel voorste venster
3. Achterste ventilatorbeugel ④Waterkoelingsradiatorbeugel moederbord

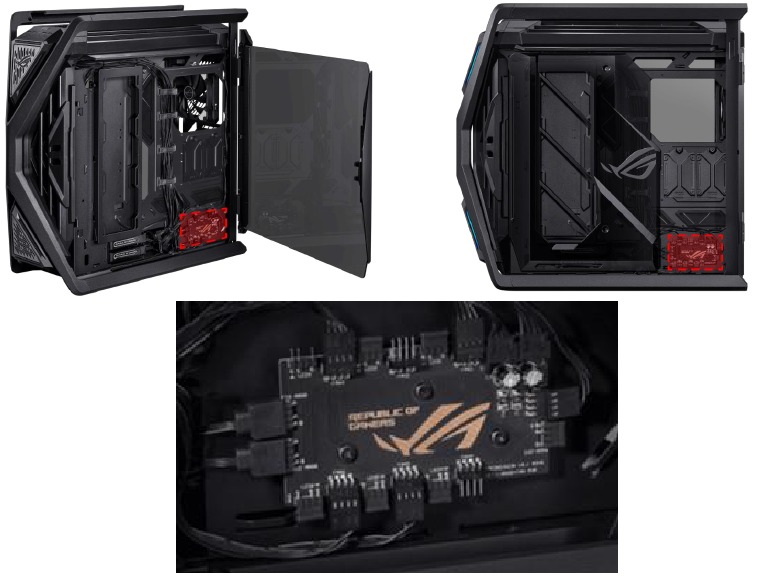

90DC00F0-B0006C Ventilatorhub

GR701 VENTILATORHUB/CSC|Ventilatorhub
Inhoud: Ventilatorhub, FIO-USB ARGB-kabel, Voedingskabel + signaalingangkabel
Demontagemethode: Draai de drie schroeven los om hem te verwijderen.
FAQ: Behuizingsventilator draait niet

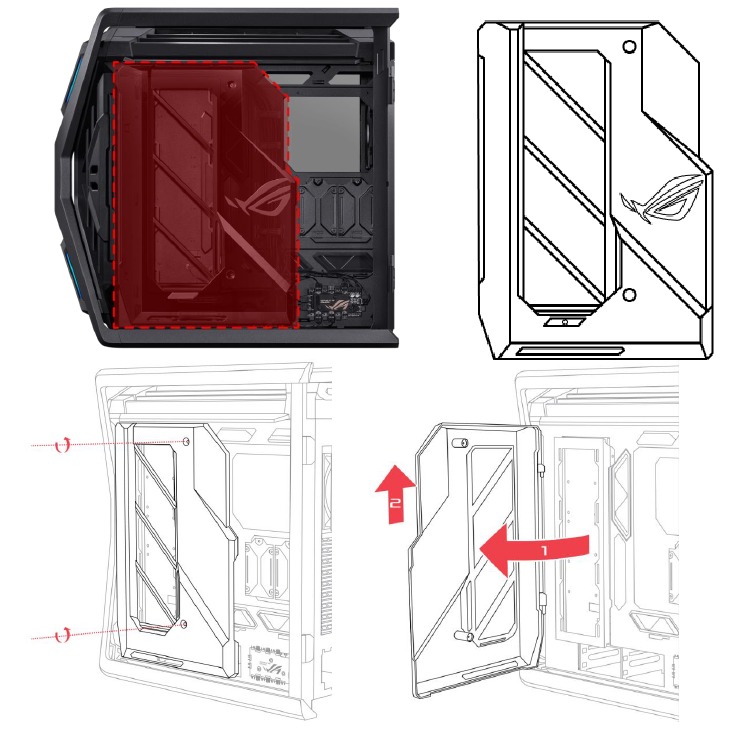

90DC00F0-B000JC Kabelafdekpaneel

GR701 VERBERGEN/CSC|Kabelafdekpaneel
Inhoud: Plastic paneel*1, Ophangschroeven*2

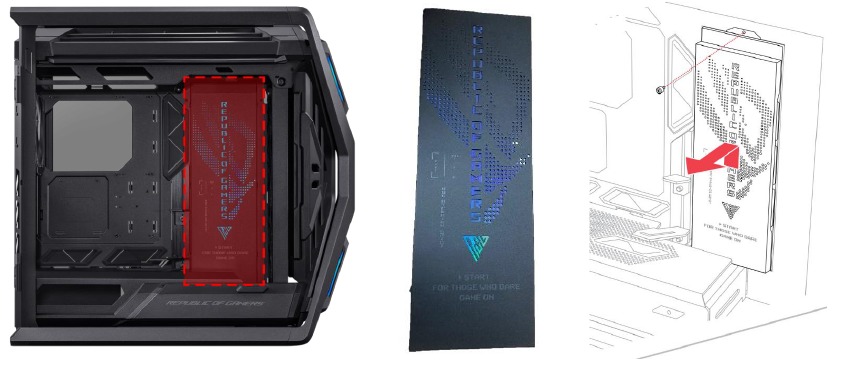

90DC00F0-B0017C Lichtpaneel

GR701 ACCY LICHTPANEEL/CSC|Lichtpaneel
Volledig gemonteerd. (Bestaat uit Lichtpaneel*1, Lichtpaneelbasis*1, M3 schroeven*5, Lichtpaneelvoetsteun*2, Rubberen voetjes*2, Glazen lichtgeleidingspaneel*1, Controlebord*1, ARGB-kabel*1, Lichtstrip*1, Platte ronde kop M3 chassis schroeven*5, Isolatieplaat *1)
FAQ: Behuizingsverlichting werkt niet

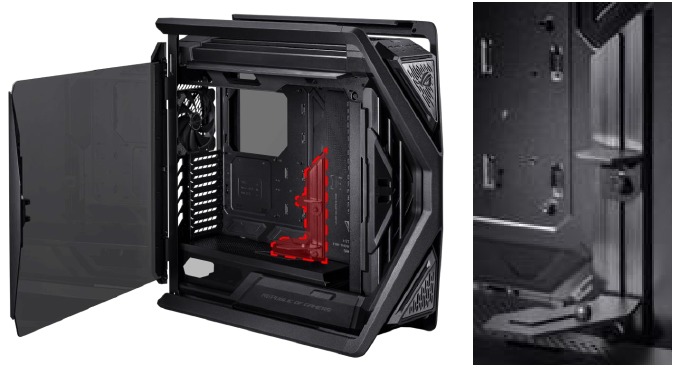

90DC00F0-B0009C VGA-houder

GR701 VGA HOUDER/CSC|VGA-houder
Volledig gemonteerd. (Bestaat uit Grafische kaart beugelbasis*1, Korte beugel*1, Lange beugel*1,
Steunmoeren*2, Beugelschroeven*2, Rubberen pad*1, Rubberen plug*1, Grafische kaart riser*1)
Demontagemethode: Draai de schroeven aan de achterkant los.

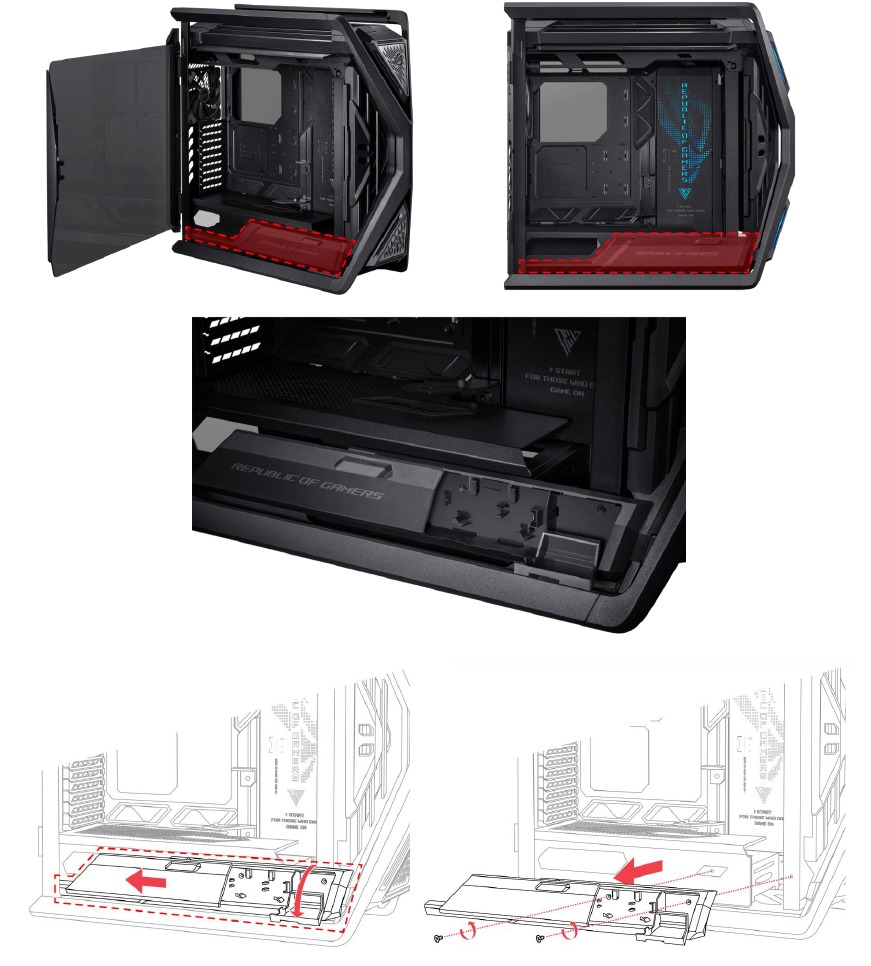

90DC00F0-B0027C Verborgen lade

GR701 ACCY BEHUIZING/CSC|Verborgen lade
Volledig gemonteerd. (Bestaat uit Ladebasis*1, Schuifdeksel*1, Schroefdeksel*1, Kussenpad*1)

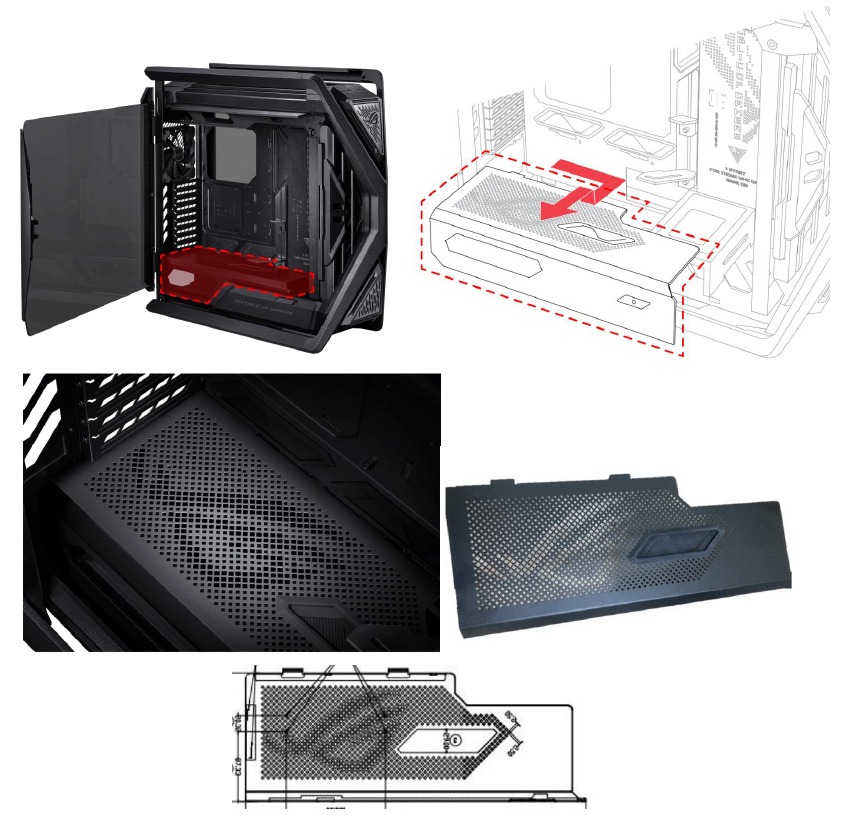

90DC00F0-B001JC PSU-afdekking

GR701 PSU AFDEKKING/CSC|PSU-afdekking
Volledig gemonteerd. (Bestaat uit Afdekplaat*1, Rubberen pad*1, Transparante zijafdekking*1, Kabeluitgang*1)

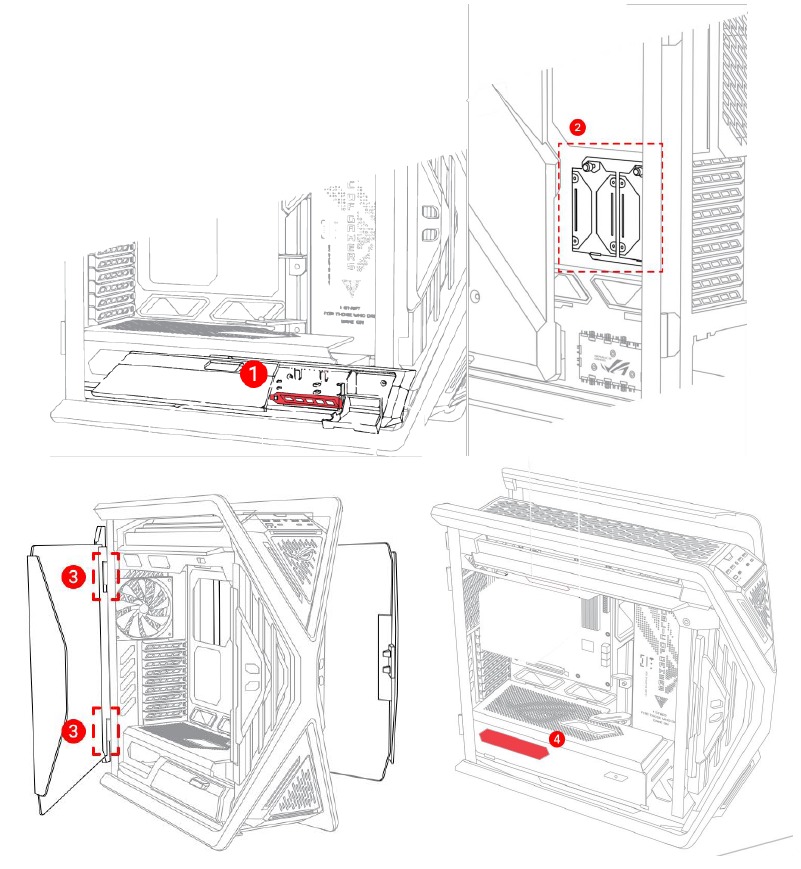

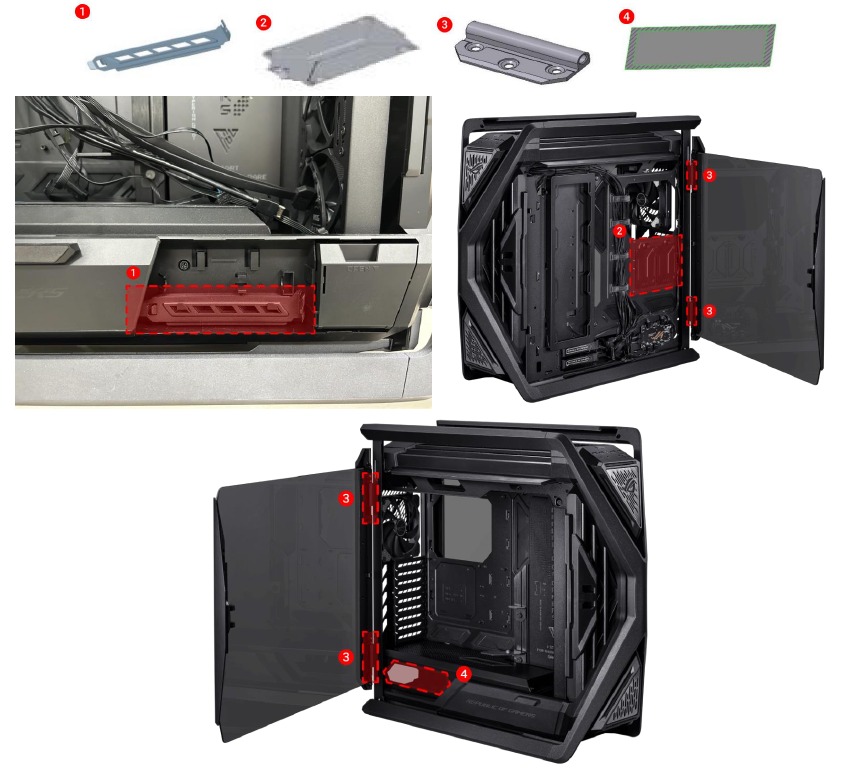

90DC00F0-B000LC Reparatiekits

GR701 DIVERSE A/CSC|Reparatiekits
Linker chassis voetpad*1, Rechter chassis voetpad*1, Achterklep*4 (linksboven, linksonder, rechtsboven, rechtsonder), M5 verzonken zeskant schroef*2, Nylok schroeven*8, HDD schroeven*16, Duim ophangschroeven*2, Ophangschroeven voor kabelafdekpaneel*2, Platte ronde kop M3 chassis schroeven*8, Duimschroeven*2, M3*6 platte ronde kopschroef*10, M3*5 verzonken schroeven*4, KM6-32*6 verzonken schroeven*4, Schroeven voor zijruiten*6, Ventilatorschroeven*8, Moederbord afstandhouders*4, Moederbord pilaren*2


Inhoud:

1. PCI-sleufafdekking
2. 2.5" HDD-beugel
3. Scharnier zijdeur
4. Transparante zijafdekking voor voeding

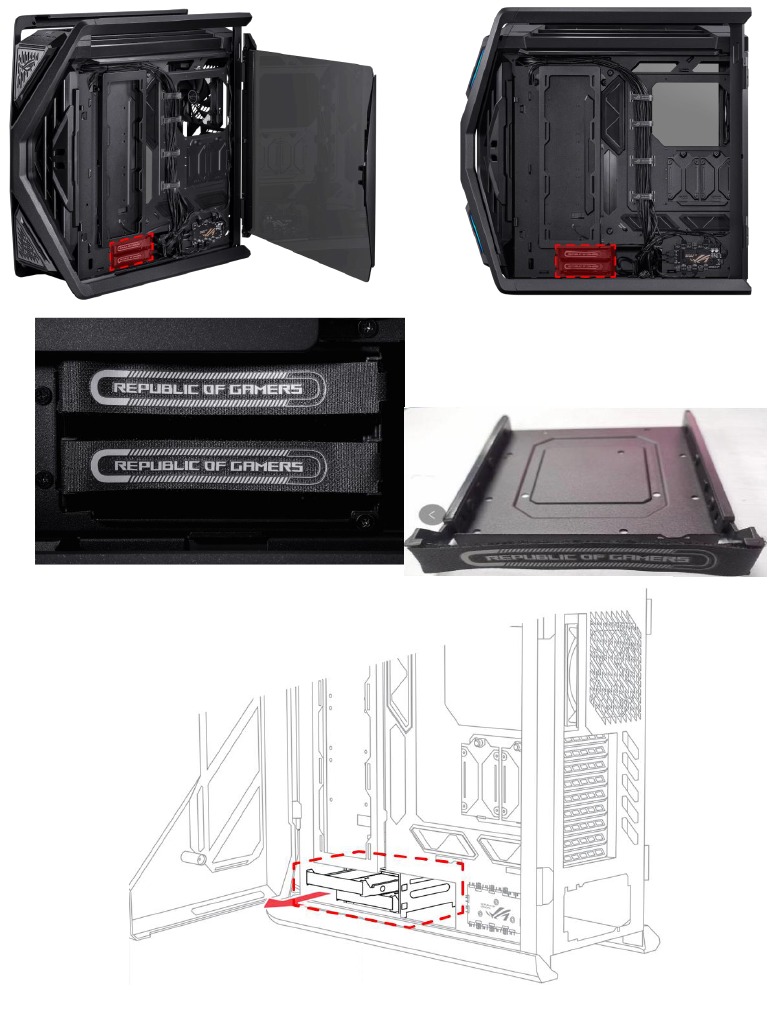

90DC00F0-B001LC HDD-lade

GR701 DIVERSE 3.5 HDD/CSC|HDD-lade
Inhoud: Lade*2, Ladebeugel*1

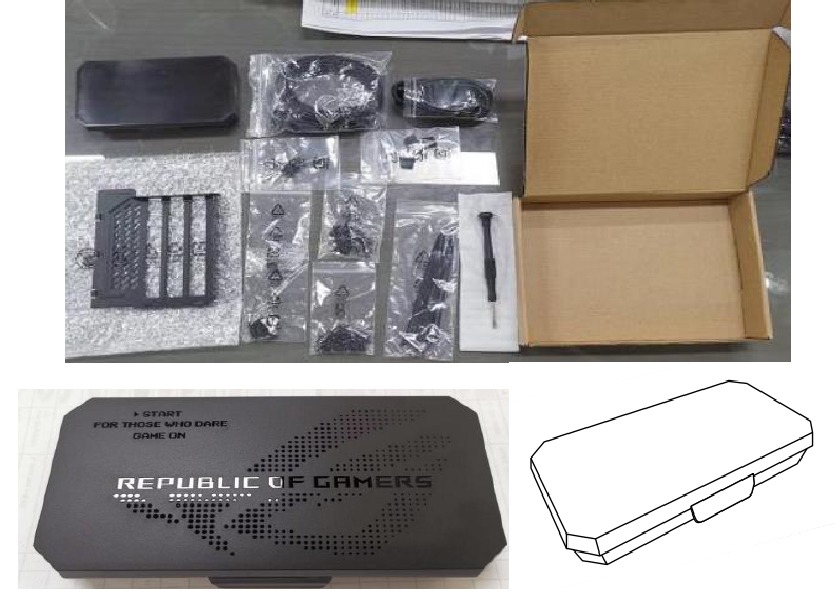

90DC00F0-B0007C Accessoirebox

GR701 ACCY DOOS/CSC|Accessoirebox
Inhoud: HDD-schroeven*20, Platte ronde kop M3 chassis schroeven*40, Zeskant*1, Moederbord afstandhouders*6, Kabelbinders*10, USB Type-A stofkappen*4, USB Type-C stofkappen*2, Kruiskopschroevendraaier*1, Verticale grafische kaartmontage*1, CPU 8-pins verlengkabel*2, Q-connector*1

90DC00F0-B000CC Kleurendoos

GR701 KLEURENDOOS/CSC|Kleurendoos

FAQ

Ventilator draait niet

Gerelateerde componenten: PWM-ventilator, Ventilatorhub

1. Na verloop van tijd kan er zich stof en vuil ophopen op de ventilatorbladen, waardoor de ventilator stopt met draaien. Controleer op fysieke obstakels die de beweging van de ventilator kunnen blokkeren en verwijder deze. Verwijder de ventilator van de ventilatorhub en sluit hem rechtstreeks aan op de ventilatoraansluiting op het moederbord. Als de ventilator nog steeds niet werkt, vervang dan de ventilator.
2. Zorg ervoor dat de ventilator correct is aangesloten op de ventilatorhub. De ventilator heeft een 4-pins connector, zorg ervoor dat de kabel stevig is aangesloten op het moederbord of de ventilatorhub.
3. Als is bevestigd dat de ventilator kan werken, betekent dit dat de ventilatorhub beschadigd is, vervang deze.

Ventilatorgeluid

Gerelateerde componenten: PWM-ventilator

1. Na verloop van tijd kan er zich stof ophopen op de ventilatorbladen, waardoor ze uit balans raken en geluid produceren. Schakel uw computer uit en reinig de ventilatorbladen voorzichtig met perslucht of een zachte borstel om stof en vuil te verwijderen.
2. Pas de ventilatorsnelheid aan in het BIOS van de computer of via de software van de fabrikant van het moederbord. Het verlagen van de ventilatorsnelheid kan helpen het geluidsniveau te verminderen. Wees echter voorzichtig om de ventilatorsnelheid niet te laag in te stellen, omdat dit kan leiden tot oververhitting.

FIO-knoppen en -poorten werken niet

Gerelateerde componenten: FIO-module

1. Zorg ervoor dat de kabels die de FIO-knoppen en -poorten met het moederbord verbinden, correct zijn aangesloten. Soms kunnen deze kabels losraken of worden losgekoppeld, wat leidt tot functionaliteitsproblemen.
2. Het opnieuw aansluiten van de kabels kan slechte verbindingen oplossen. Koppel alle kabels voorzichtig los, wacht even en steek ze vervolgens terug in de bijbehorende headers op het moederbord.
3. Als het opnieuw aansluiten van de kabels het probleem niet oplost, vervang dan de FIO-module.

Behuizingsverlichting werkt niet

Gerelateerde componenten: FIO-module, Voorpaneel, Lichtpaneel

1. Zorg ervoor dat de kabels van de behuizingsverlichting correct zijn aangesloten op de stroombron. Test de behuizingsverlichting met een andere PSU, sluit de behuizingsverlichting aan op een bekende werkende PSU om te bepalen of de verlichting correct functioneert.
2. Controleer of de RGB-lichtpaneelcontroller correct is aangesloten. Zorg ervoor dat de verbindingskabel van de controller correct is verbonden met de RGB-header van het moederbord.
3. Twee soorten lichtregeling van GR701 (1) Zelfregeling (2) Synchroniseren met MB-verlichting Als de LED-knop op het FIO-paneel de lichtregeling niet kan schakelen, vervang dan de FIO-module.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
