Case Slot-handleiding

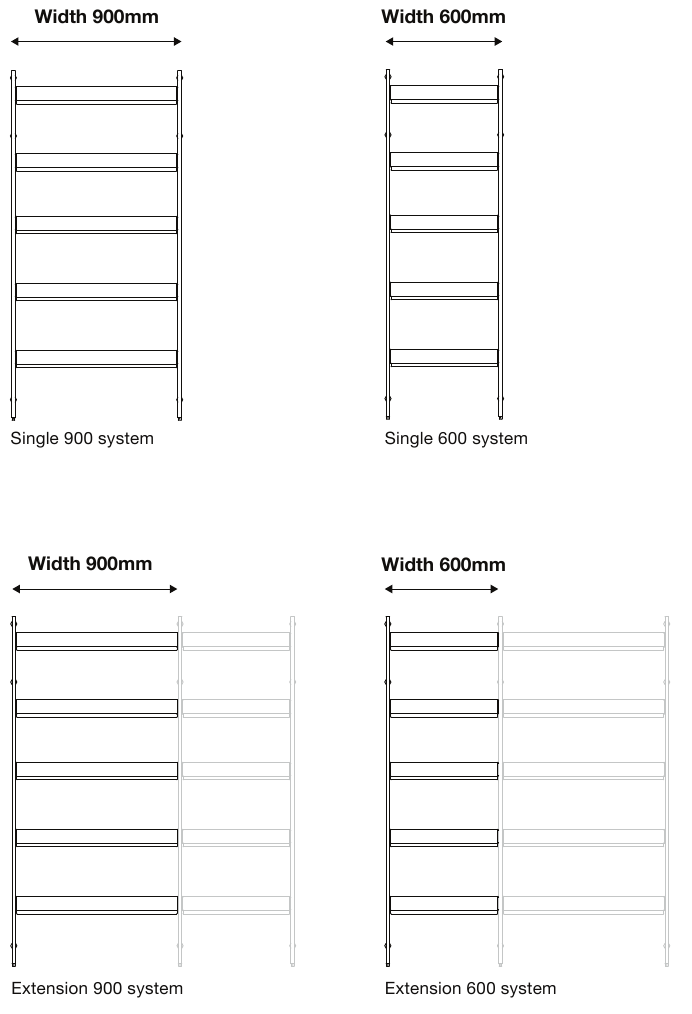

Configuraties

Het stellingsysteem is verkrijgbaar in vier verschillende montageopties, zoals hieronder weergegeven. Deze zijn ontworpen voor een breed scala aan interieurs.

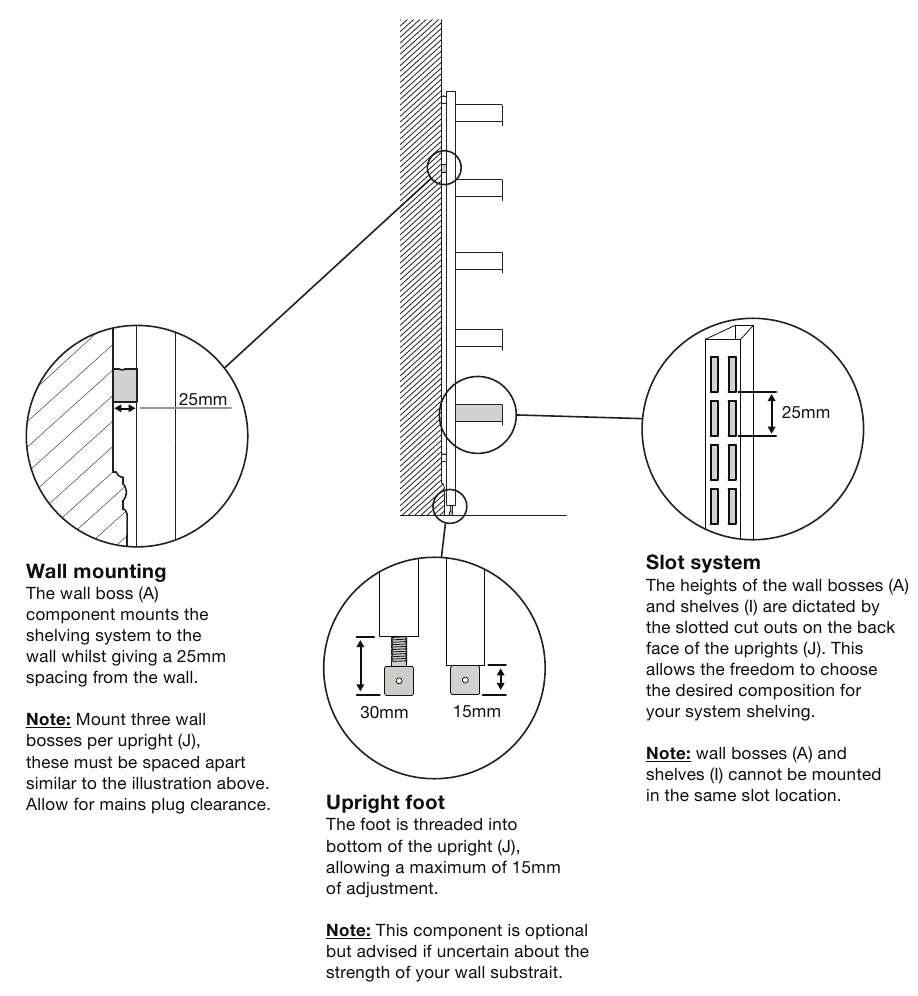

Planning

Voordat u begint met het installatieproces, is het belangrijk om het gebied te beoordelen
waarin u het stellingsysteem wilt installeren. Hieronder worden belangrijke ontwerpkenmerken beschreven die helpen om het stellingsysteem aan uw ruimte aan te passen.
Let op: Wandnokken (A) en planken (I) kunnen niet op dezelfde slotlocatie op de staander (J) worden gemonteerd.

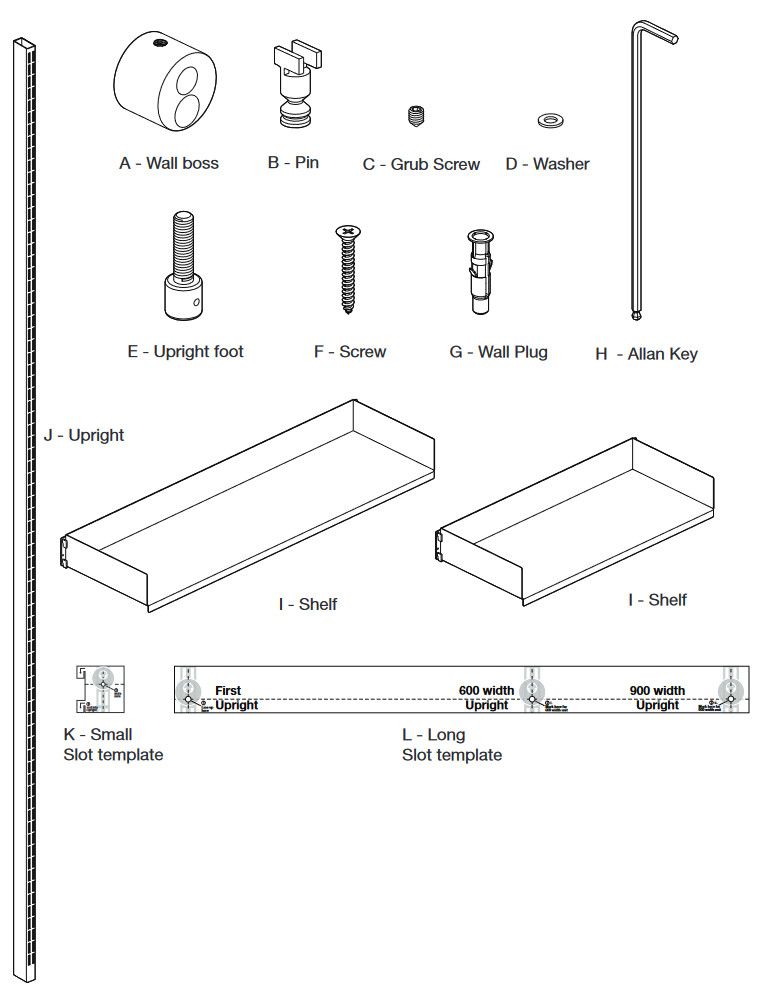

Geleverde onderdelen

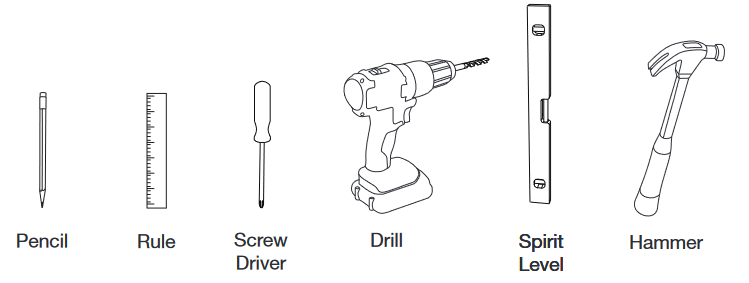

Vereiste gereedschappen

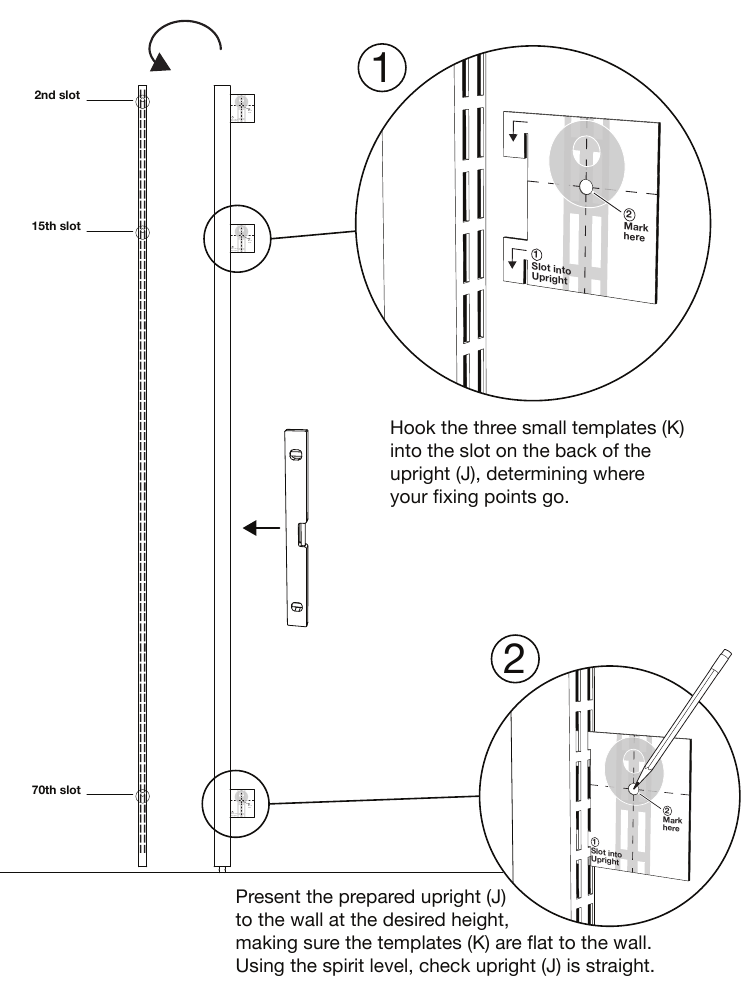

Sjabloon voor kleine sleuven

Er is een afgedrukt sjabloon meegeleverd om te helpen bij het markeren van de bevestigingspunten op de muur. Het is belangrijk dat u nauwkeurig bent bij het markeren van de bevestigingspunten op uw muur. Volg deze stappen zorgvuldig.

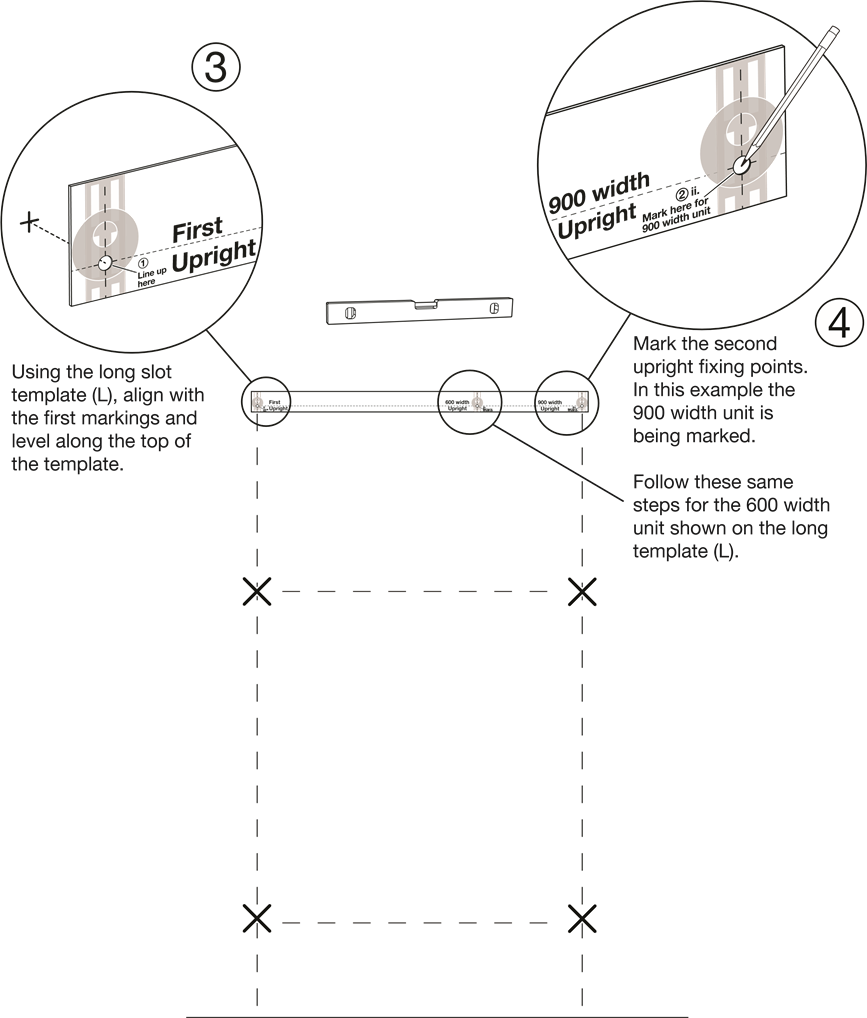

Sjabloon voor lange sleuven

Er is een afgedrukt sjabloon meegeleverd om te helpen bij het markeren van de bevestigingspunten op de muur. Het is erg belangrijk dat u nauwkeurig bent bij het markeren van de bevestigingspunten op uw muur. Volg deze stappen zorgvuldig.

Montage

Raadpleeg de officiële website van Fischer voor compatibiliteit van pluggen. Om voorbeelden van geschikte muurtypes op te sommen: beton, massieve baksteen, massieve kalkzandsteen, gipsplaat, spaanplaat, natuursteen en meer.

5. Boor elk van de gemarkeerde bevestigingspunten, zorg ervoor dat u de juiste boor gebruikt voor uw muur.

6. Plaats de meegeleverde plug (G). Zorg ervoor dat de meegeleverde plug geschikt is voor uw muur.

   De plug (G) moet gelijk liggen met de muur, gebruik indien nodig een hamer.

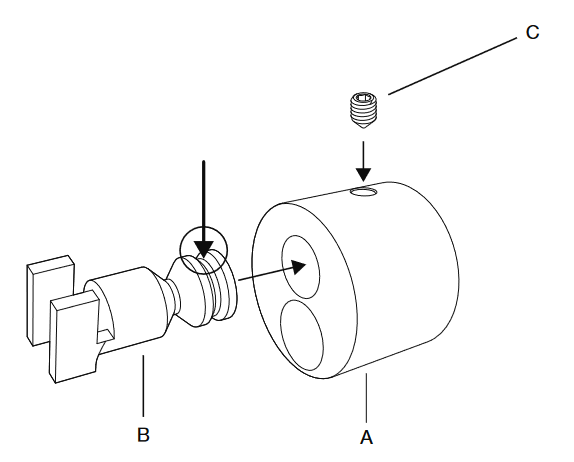

Voordat u de wandnok (A) aan de muur bevestigt, bevestigt u de stelschroef (C) om het uiteinde van de pen (B) vast te klemmen (gedeelte na de beoogde groef). Dit zet de pen (B) tijdelijk vast met extra tolerantie voor het bevestigen van de staanders (J).

7. Steek de pen (B) in het gat dat kruist met het gat met schroefdraad voor de stelschroef (C).

8. Zorg ervoor dat de stelschroef (C) niet volledig doordringt.

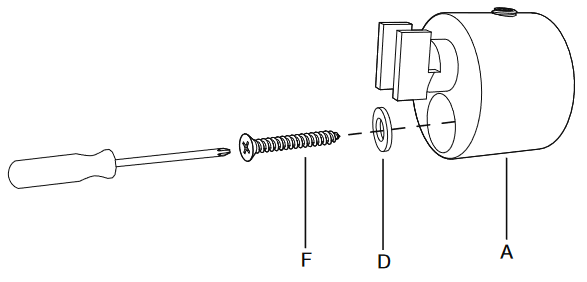

9. Bevestig de gemonteerde wandnokken (A) aan het muuroppervlak.

10. Schuif de staander (J) op de pen (B) die aan de wandnok (A) is bevestigd.

11. Maak de stelschroef (C) los, zodat de staander (J) dichter naar de wandnok (A) kan worden geduwd. Draai de stelschroef (C) weer vast om de staander (J) stevig vast te zetten. Herhaal dit voor de aangrenzende staander (J).

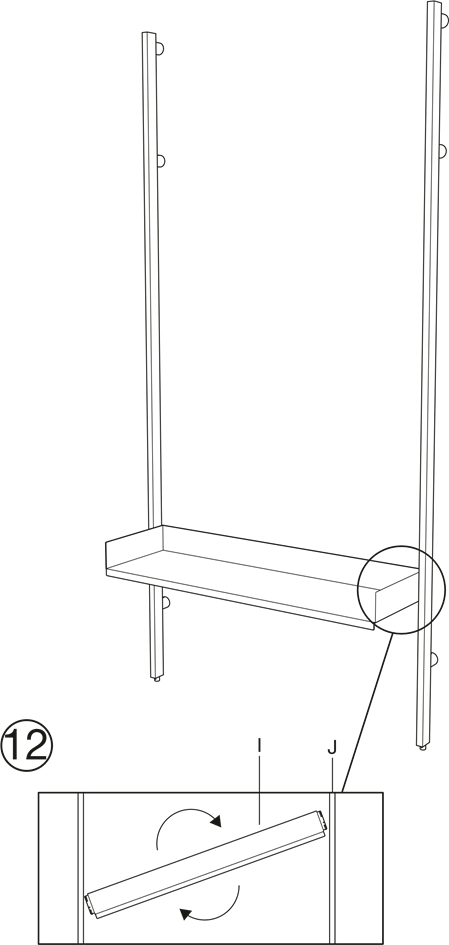

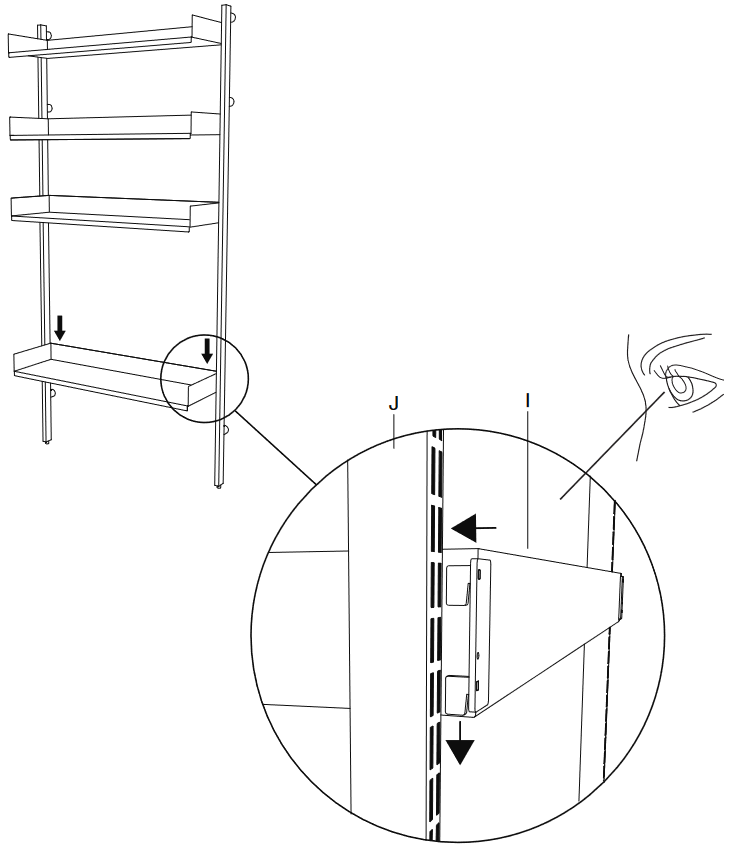

12. Om de planken (I) te bevestigen, kantelt u de plank (I) voldoende om tussen de staanders (J) te passen en maakt u de plank (I) vervolgens recht zodat deze waterpas is.


13. Gebruik de tweede persoon om achter de bevestigde staanders (J) te kijken om de plankhaken in de sleuven te geleiden.

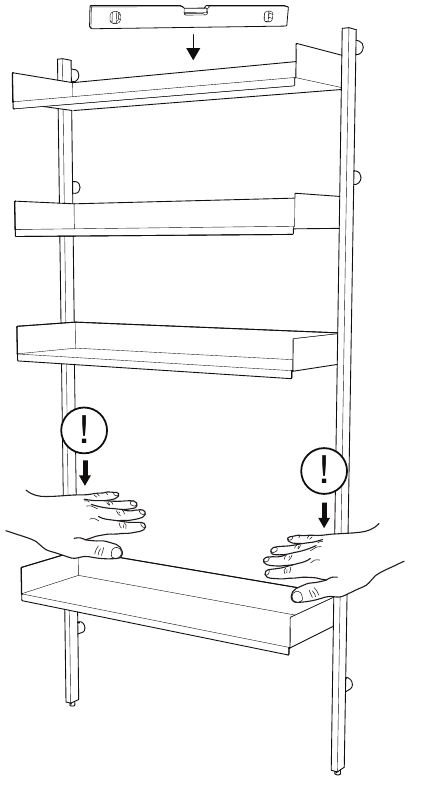

14. Controleer of elke plank (I) waterpas is met behulp van een waterpas.


15. Zodra elke plank (I) waterpas is, klopt u de verbonden hoeken naar beneden om ervoor te zorgen dat het sleufgedeelte correct op zijn plaats zit.

Onderhoudsinstructies

Slot-stelling – ontworpen door Terence Woodgate

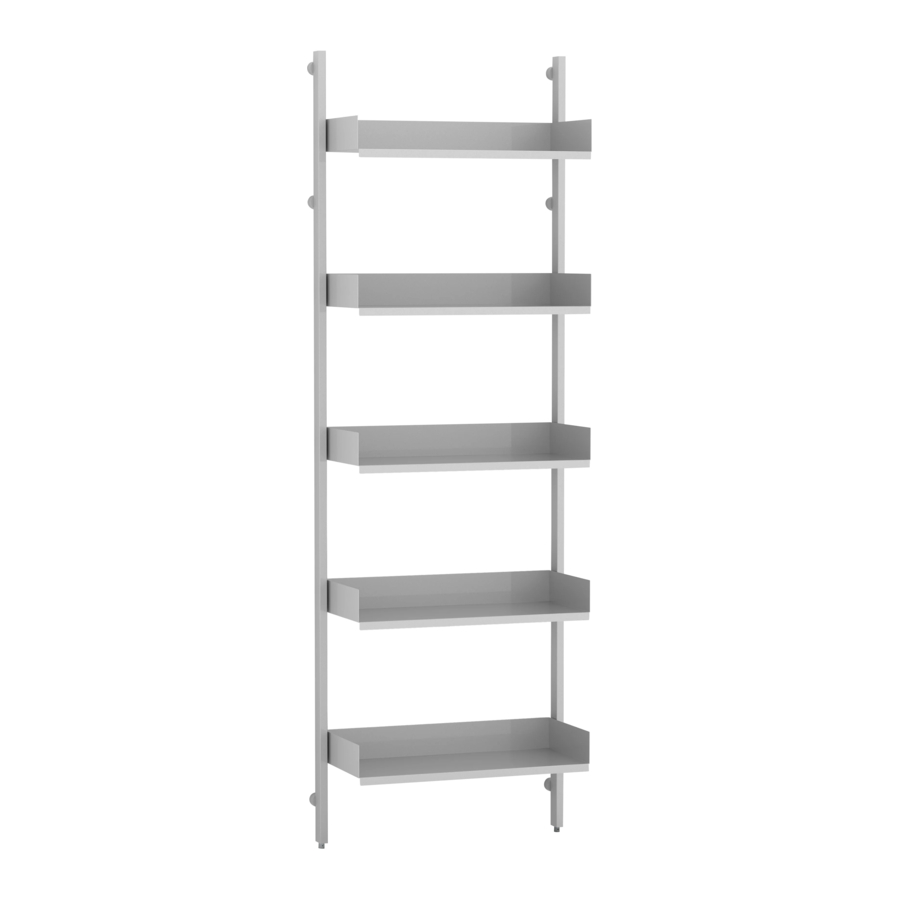

Het Slot wandverstelbare stellingsysteem is een puur minimalistisch ontwerp waarbij de componenten helder zijn en niet worden aangetast door zichtbare sleuven of gaten. Door de verticale steunen iets van de muur te plaatsen, kunnen de planken worden bevestigd aan verborgen sleuven die naar de muur zijn gericht. De planken zijn verkrijgbaar in twee breedtes, 600 mm en 900 mm, en kunnen eenvoudig aan de sleufsteunen worden gehaakt en verticaal worden versteld tot 25 mm.
Om de levensduur van het product te verlengen en het uiterlijk en de functionaliteit te behouden, willen we u graag relevante informatie en onderhoudsadvies geven:
Deze unit is vervaardigd met behulp van gepoedercoat zacht staal en roestvrijstalen componenten.
Het wordt aanbevolen om geen schurende reinigers of oplosmiddelen te gebruiken om de unit schoon te maken. Gebruik alleen reinigingsmiddelen die geschikt zijn voor meubels of, als alternatief, warm water met een verdund, mild reinigingsmiddel.
Bezoek voor meer gerelateerde producten: casefurniture.com

Klimmen of het overschrijden van de maximale belasting van de stelling kan leiden tot ernstig of dodelijk letsel. Houd kinderen uit de buurt van de stelling.
