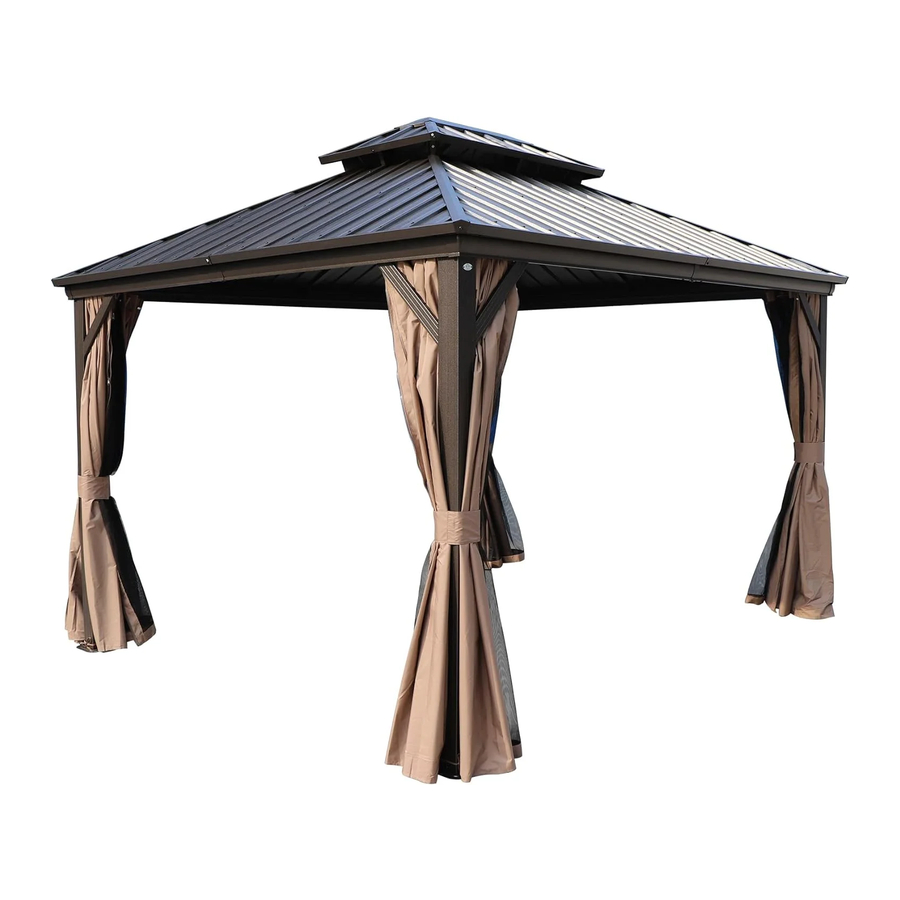

Kozyard Caesar Handleiding

Palen opzetten

Benodigde onderdelen:

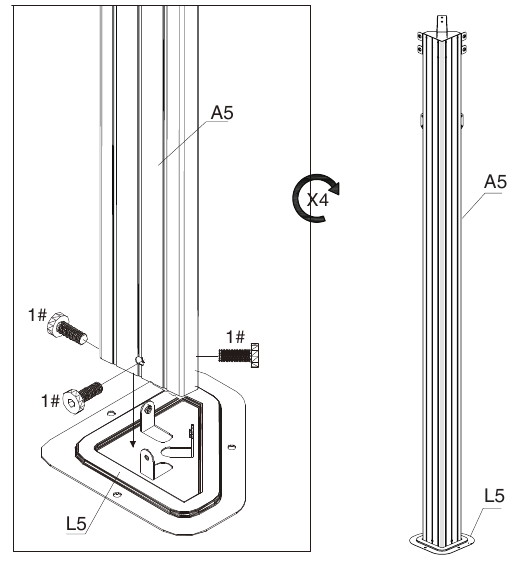

1. Zet palen (onderdeel A5) met voetplaten (onderdeel L5) op met schroeven 1# zoals weergegeven in het diagram.

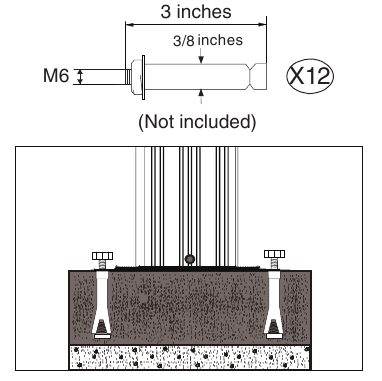

Referentie voor het verankeren van het tuinhuis:

• Als de grond van beton is en de diepte meer dan 7,5 cm is, kunt u ankers met een diameter van 3/8" x 7,5 cm lengte aanschaffen.
• Veranker pas nadat alle montage is voltooid.

Na montage raden we ten zeerste aan om het tuinhuis aan uw terras of beton te verankeren, zoals hierboven weergegeven. Schade als gevolg van wind of onjuiste verankering valt niet onder de garantie.

Balken verbinden

Benodigde onderdelen

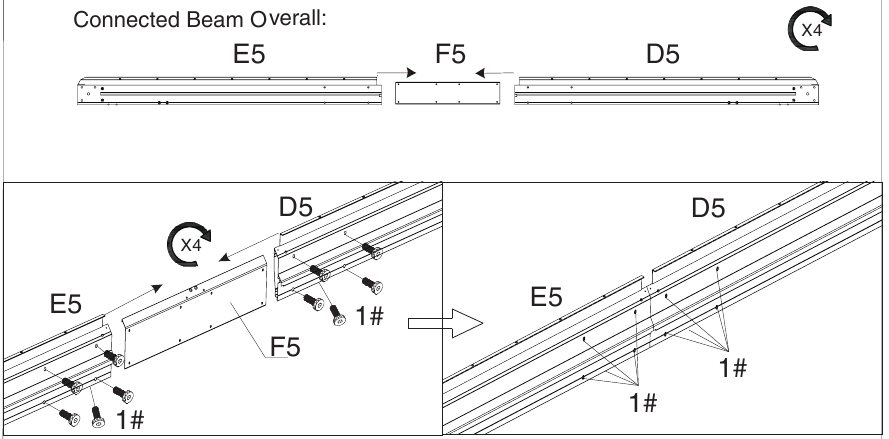

1. Verbind balken (onderdeel E5 en D5) tot één balk met behulp van verbindingsstuk (onderdeel F5) met schroeven 1# zoals weergegeven in het diagram.


Palen en balken opzetten

Benodigde onderdelen:

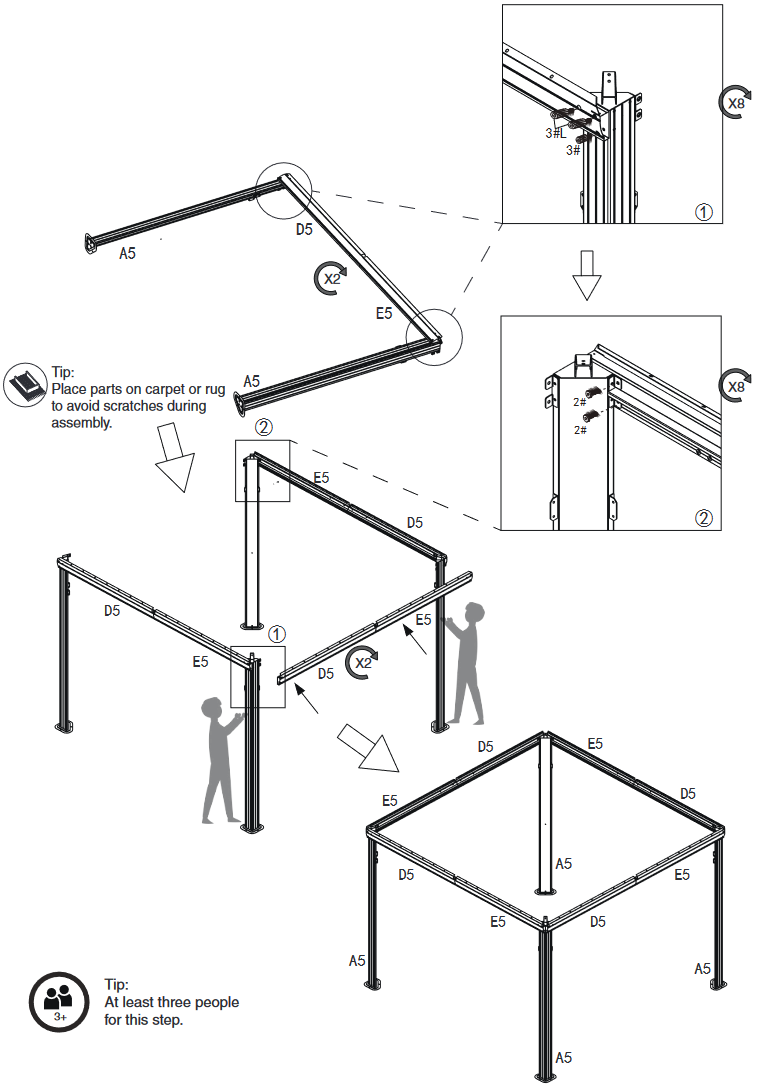

Gebruik eerst schroeven 3#L en 3#, gebruik dan schroef 2# om palen en balken aan elkaar te verbinden, zoals weergegeven in het diagram.

Verbindingsstangen verbinden met balken en palen

Benodigde onderdelen:

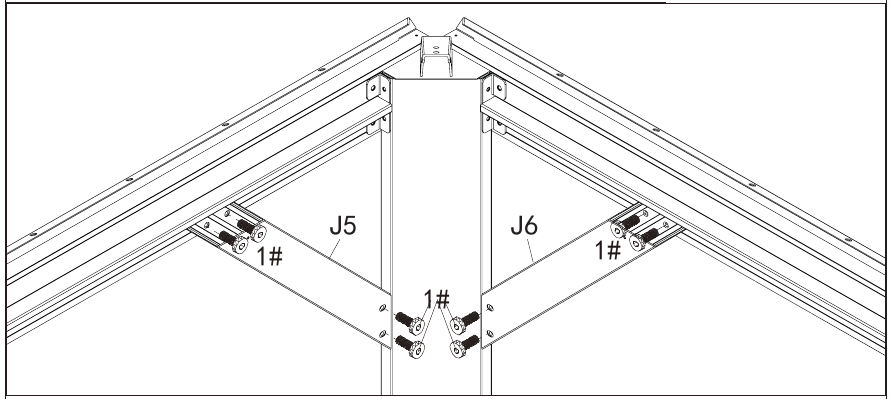

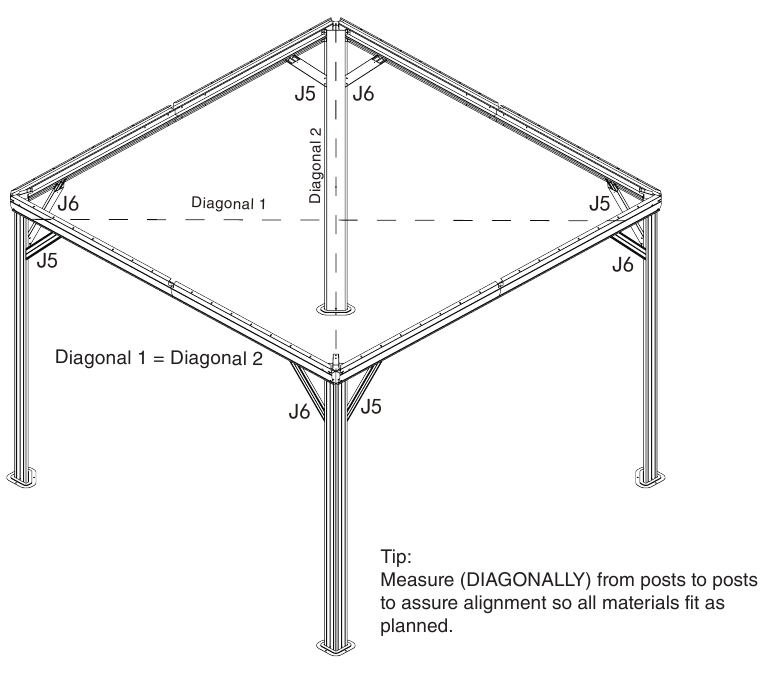

Bevestig het frame met hoekverbindingsstangen (onderdelen J5, J6) met behulp van schroeven 1# zoals weergegeven in het diagram.

Verbindingen afdekken

Benodigde onderdelen:

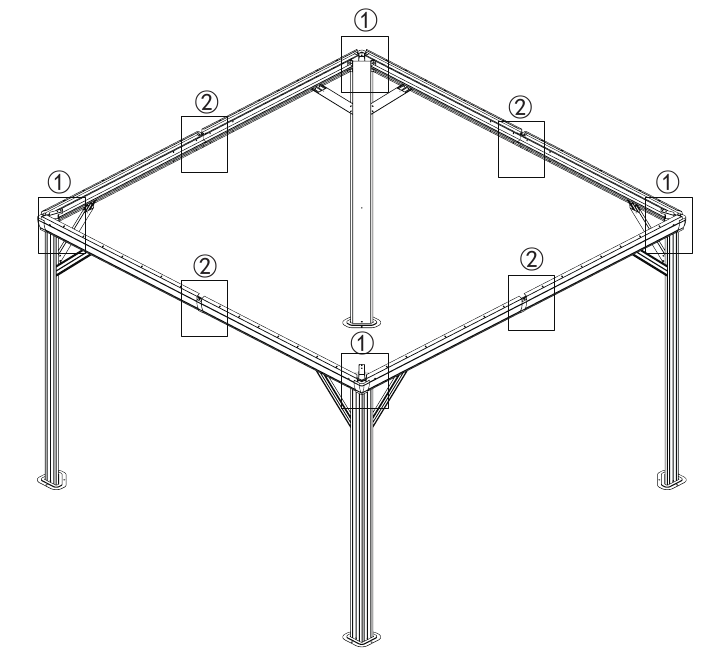

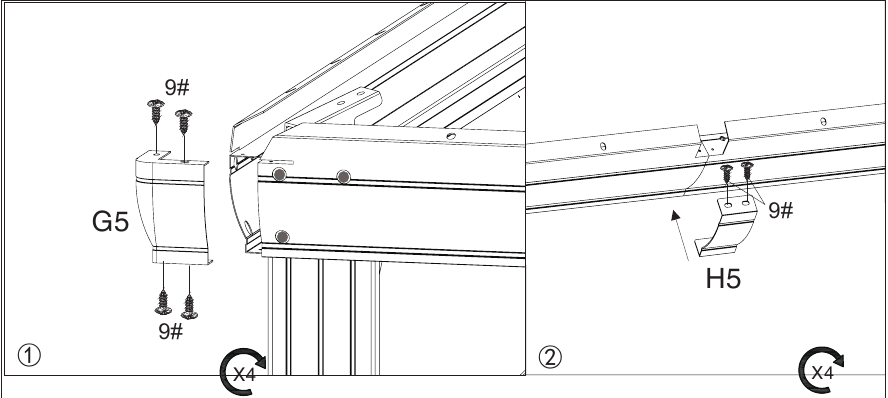

1. Maak de verbindingen van de balken af met hoekafdekkingen (onderdeel G5) en schroeven 9# zoals weergegeven in het diagram.
2. Bevestig de middelste balken met behulp van een verbindingsafdekking (onderdeel H5) en schroeven 9# zoals weergegeven in het diagram.

Haken installeren

Benodigde onderdelen:

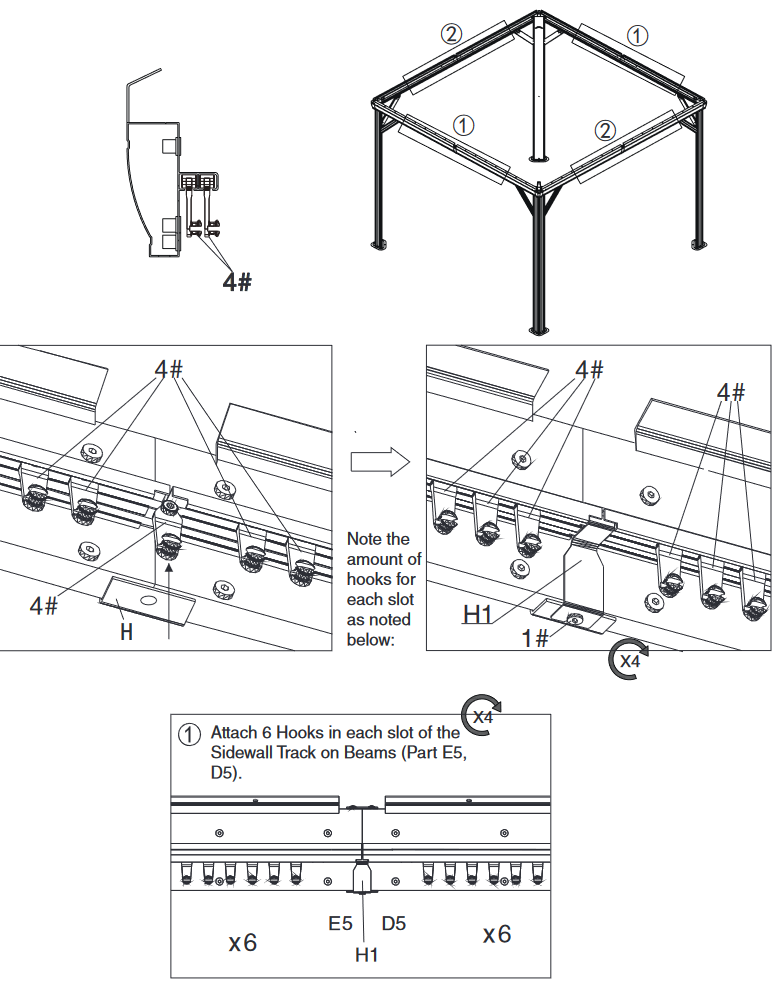

Nadat u haken (onderdeel 4#) in de rails hebt geplaatst, plaatst u de verbindingsafdekking (onderdeel H1) om ze te vergrendelen.

Dakframe opzetten

Benodigde onderdelen:

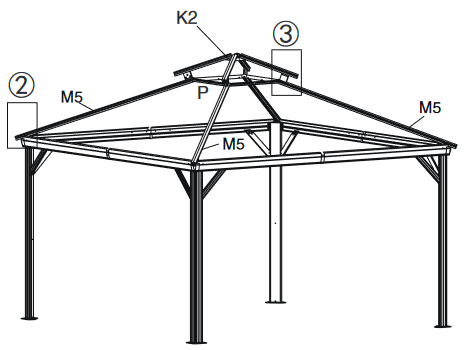

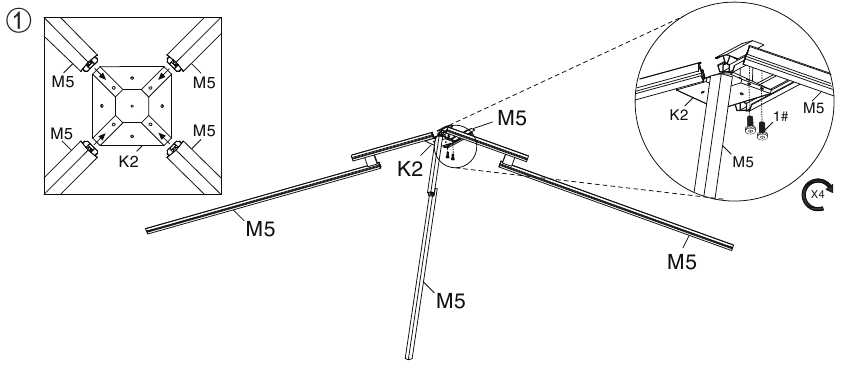

1. Verbind de binnenste dakconnector (onderdeel K2) met de hoekdakstang (onderdeel M5) met behulp van schroeven 1#.


2. Bevestig de hoekdakstang (onderdeel M5) aan het hoofdframe met behulp van schroef 1# zoals weergegeven in het diagram.


3. Bevestig de afwerkstang (onderdeel P) met het afwerkeinde (onderdeel R) met behulp van schroeven 1# aan de hoekdakstang (onderdeel M5) zoals weergegeven in het diagram.


Dakstang opzetten

Benodigde onderdelen:

Bovenaanzicht

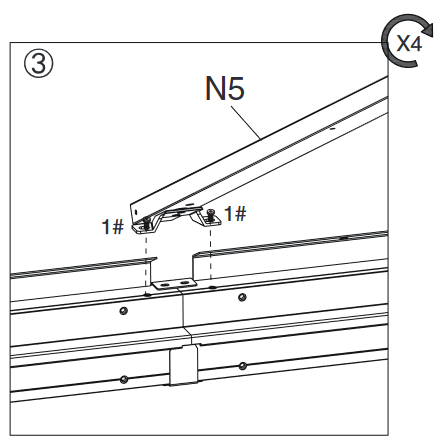

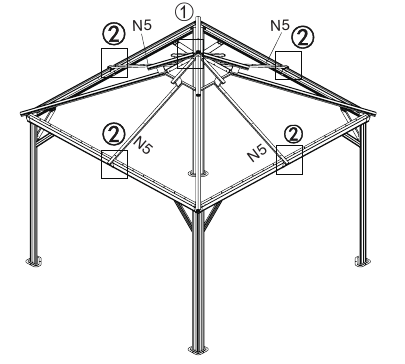

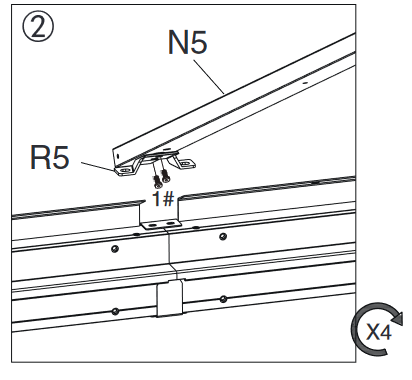

1. Bevestig de dakstang (onderdeel N5) aan de dakconnector (onderdeel K) met behulp van schroef 1# zoals weergegeven in het diagram.


2. Verbind de dakstangconnector (onderdeel R5) met de dakstang (onderdeel N5) met behulp van schroef 1# zoals weergegeven in het diagram.


3. Bevestig de dakstang (onderdeel N5) aan de balken met behulp van schroef 1# zoals weergegeven in het diagram.


Buitenste dakconnector verbinden

Benodigde onderdelen:

Bovenaanzicht

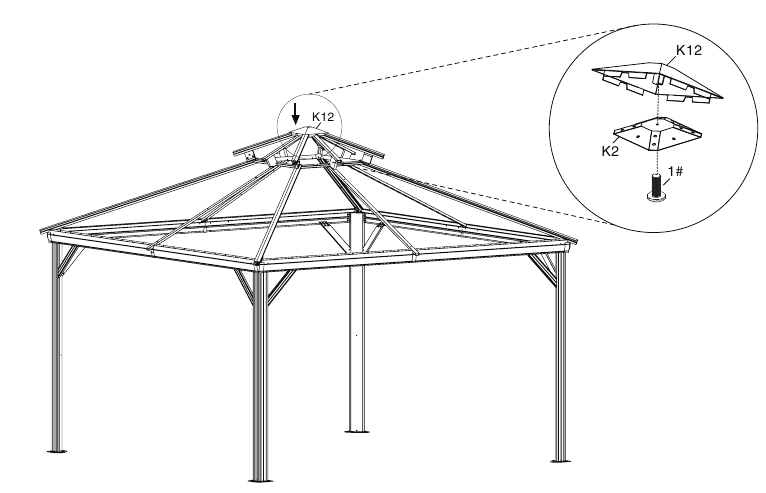

Verbind de buitenste dakconnector (onderdeel K12) met de binnenste dakconnector (onderdeel K2) met behulp van schroef 1# zoals weergegeven in het diagram.

Klikbeugels

Vereiste onderdelen:

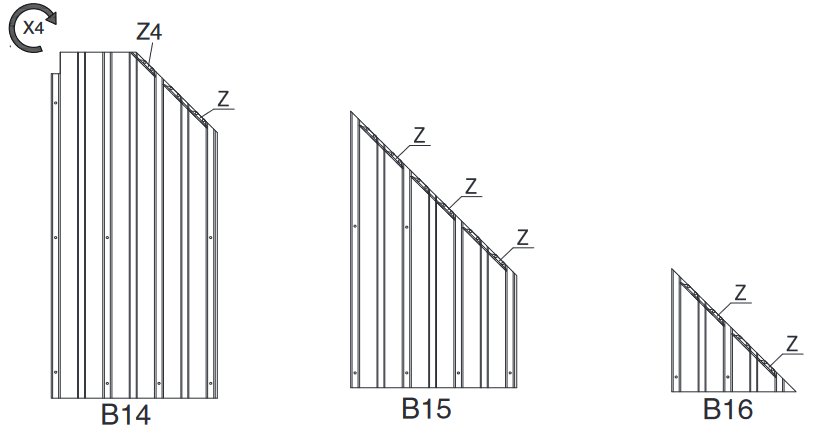

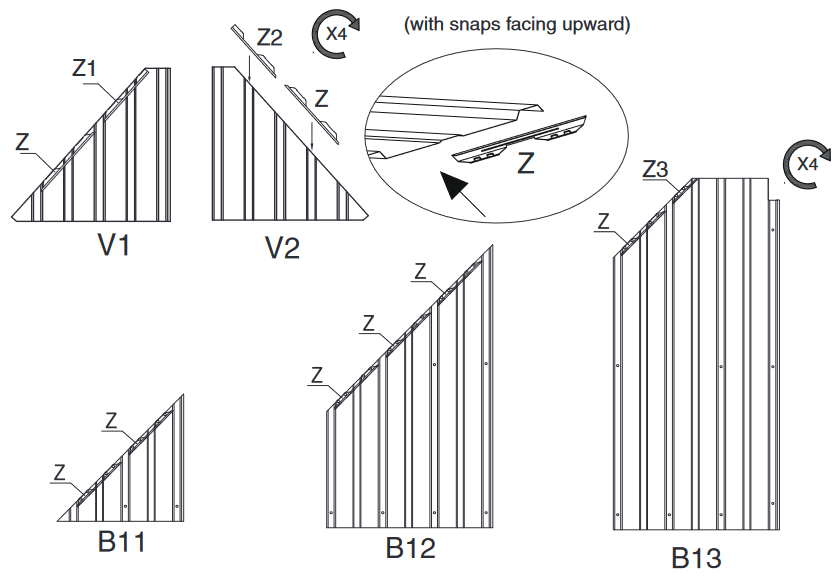

Klik de beugel (onderdeel Z, Z1, Z2, Z3, Z4) vast aan de randen van het dakpaneel zoals weergegeven in het diagram.

Tips:

1. Het wordt aanbevolen om beschermende handschoenen te dragen.

2. Om te voorkomen dat Z-clips (plastic beugels) eraf glijden voordat ze in elkaar worden gezet, brengt u dubbelzijdige tape (onderdeel H3) aan op de onderkant (onderrand) van de dakpanelen waar de beugels (onderdeel Z, Z1, Z2, Z4 Z3, Z4) moeten worden bevestigd.
3. U kunt secondelijm (niet inbegrepen) gebruiken om de beugels aan het dakpaneel te bevestigen als de dubbelzijdige tape niet werkt.

Dakpanelen monteren

Vereiste onderdelen:

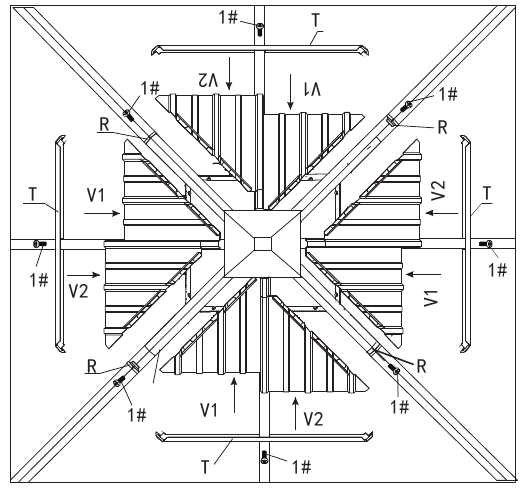

Zicht van bovenaf

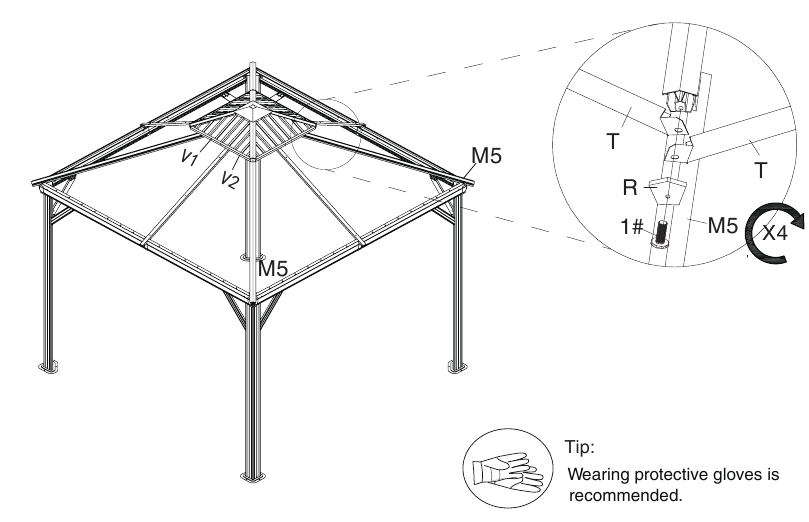

1. Duw de dakpanelen (onderdeel V1, V2) naar het bovenste dak zoals weergegeven in het diagram.
2. Bevestig afwerkingsstangen (onderdeel T) aan het bovenste dak met afwerkingseinde (onderdeel R) met behulp van schroeven 1# zoals weergegeven in het diagram.

Verbindingsstangen aansluiten

Vereiste onderdelen:

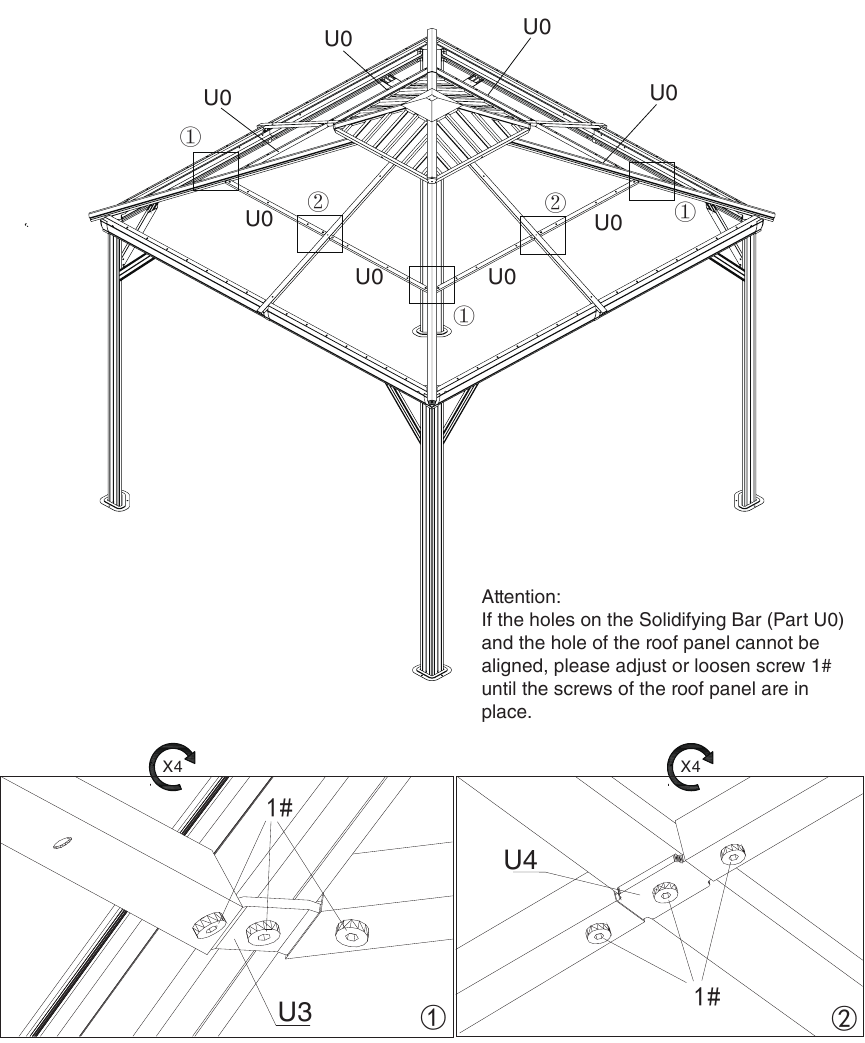

Bevestig de verstevigingsstangen (onderdeel U0) aan de dakstang of hoekdakstang met behulp van ijzeren hoeken (onderdeel U3, U4) en schroeven 1# zoals weergegeven in het diagram.

Algehele dakmontage

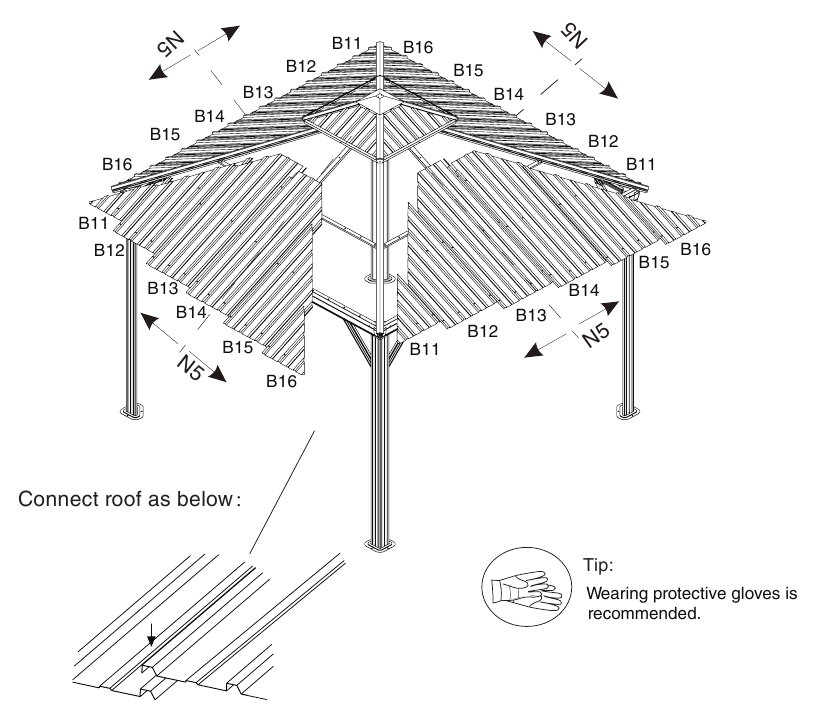

Plaats de panelen op het frame en monteer ze vanaf de hartlijn (onderdeel N5) naar links en rechts.

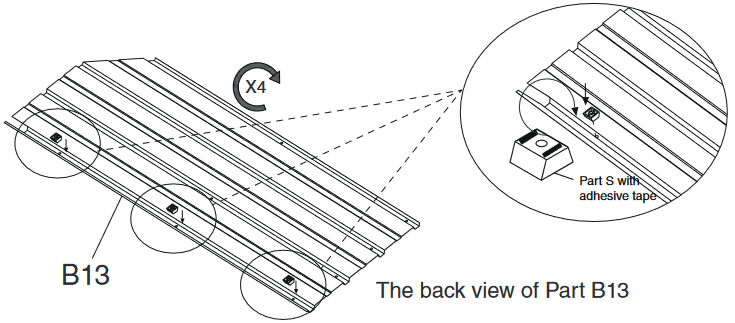

Tips: Om het eenvoudig vastmaken van dakpanelen (onderdeel B13) te vergemakkelijken, gebruikt u dubbelzijdige tape (onderdeel H3) om onderdeel S van tevoren op paneel (onderdeel B13) te bevestigen. Dit voorkomt dat onderdeel S tijdens de montage naar beneden glijdt.

Dakpanelen bevestigen

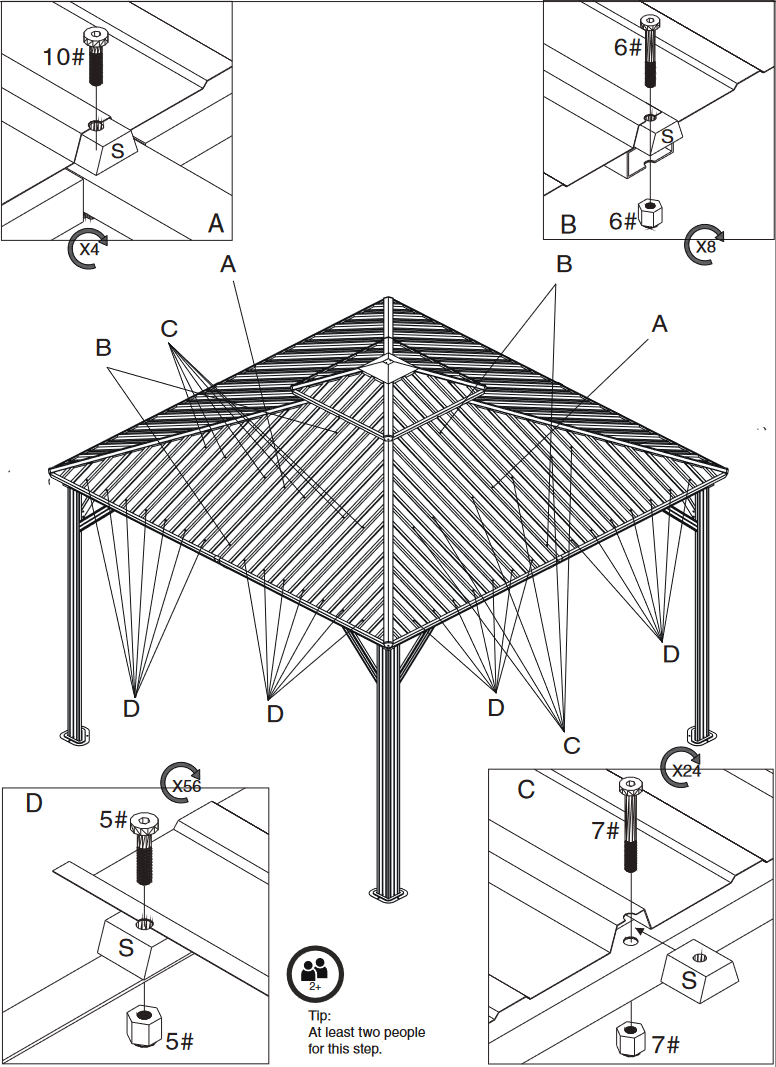

Met behulp van schroeven en afstandhouders (onderdeel S)

Vereiste onderdelen:

Lijn alle dakpanelen en schroeven LOS uit (DRAAI GEEN SCHROEVEN VAST) totdat alle dakpanelen dienovereenkomstig zijn uitgelijnd, DRAAI vervolgens alle schroeven VAST om de dakpanelen op hun plaats te bevestigen.

Dakrand bedekken

Vereiste onderdelen:

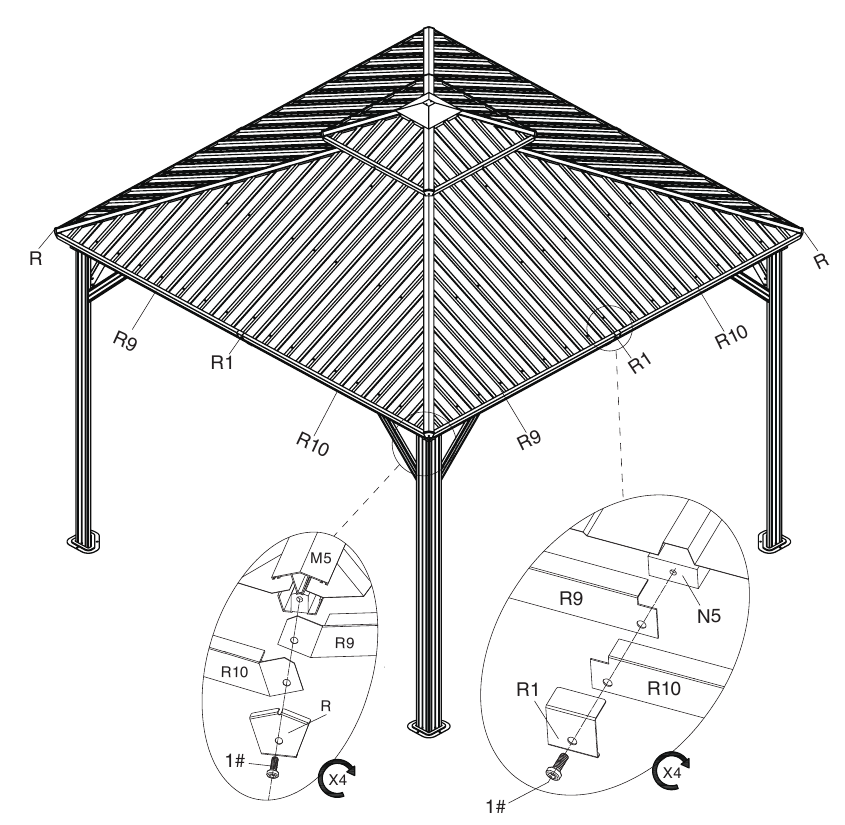

Bevestig afwerkingsstangen (onderdeel R9, R10) aan de dakstang en hoekdakstang en plaats vervolgens Finshih End (onderdeel R, R1) om ze te bedekken met behulp van schroeven 1# zoals weergegeven in het diagram.

Netframe monteren

Vereiste onderdelen:

Zicht van bovenaf

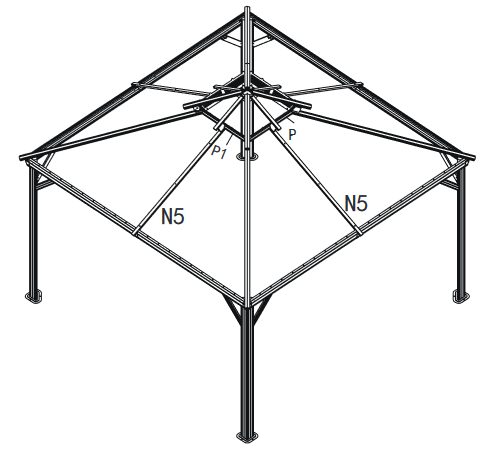

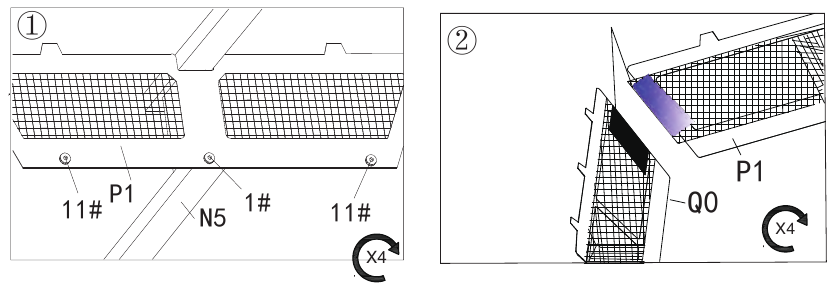

Bevestig netframes (onderdeel P1, Q0) aan afwerkingsstangen (onderdeel P) met behulp van schroeven (1#, 11#) zoals weergegeven in het diagram.

Perspectief

Tip: De perspectieftekening is bedoeld om te laten zien hoe u de laatste stap, het opzetten van het netframe (onderdelen P1), effectiever kunt monteren.

Netzijwand monteren

Vereiste onderdelen:

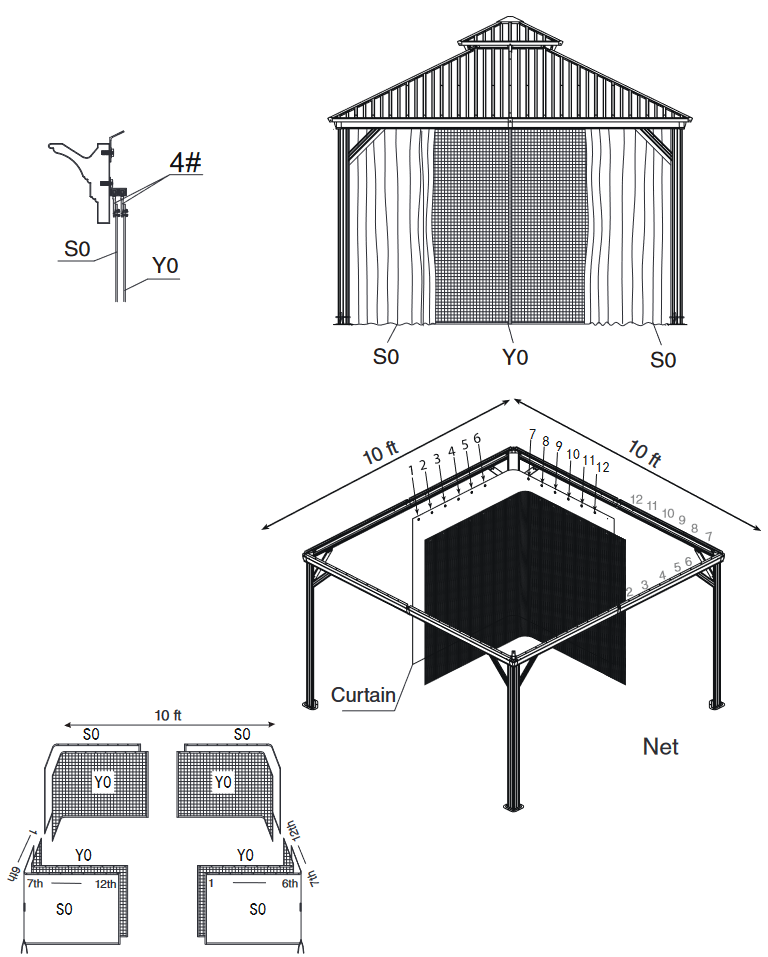

Hang het muskietennet aan de binnenste rails en de stevige zijwanden aan de buitenste rails, zoals weergegeven in het diagram.

Vereiste onderdelen:

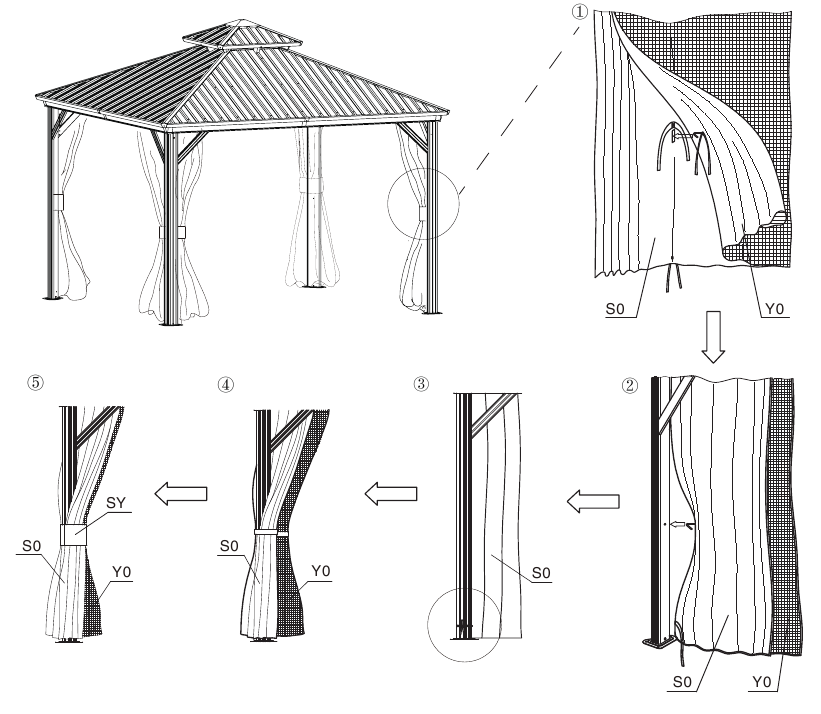

Raadpleeg bij het sluiten van het muskietennet de onderstaande stappen om het uit te lijnen met de palen, zoals weergegeven in het diagram.

Verzorging

• Reinig de framecomponenten en de stof met een milde zeepoplossing en spoel vervolgens grondig af. Vermijd het gebruik van bleekmiddel, zuren of andere oplosmiddelen op de stof of framecomponenten.
• Op het dak, het frame, de bouten en moeren zit een garantie van één jaar vanaf de aankoopdatum tegen materiaal- en fabricagefouten. Het privacygordijn en het muskietennet hebben echter slechts 90 dagen garantie. Ga voor een uitgebreid garantiebeleid naar www.kozyard.com. Houd er rekening mee dat de garantievoorwaarden zonder voorafgaande kennisgeving kunnen worden gewijzigd.
• Voor de beste prestaties en veiligheid van uw tuinhuisje dient u regelmatig alle bouten en bevestigingsmiddelen te controleren en vast te draaien.

Waarschuwingen en voorzorgsmaatregelen

• Lees en volg deze montage- en bedieningshandleiding om het risico op persoonlijk letsel en schade aan uw tuinpaviljoen te verminderen.
• Gooi de verpakking niet weg voordat u hebt gecontroleerd of u alle onderdelen hebt. De maximale gewichtscapaciteit van dit tuinpaviljoendak is 900 kg.
• Zijwanden en netten moeten los of in de open positie zijn en aan palen worden vastgemaakt bij winden van meer dan 48 km/u om schade te voorkomen.
• Sommige onderdelen kunnen scherpe randen of hoeken hebben. Volg de elementaire veiligheidsmaatregelen om het risico op letsel te verminderen om uw veiligheid te garanderen. Houd er rekening mee dat dit artikel kleine onderdelen bevat die door kinderen kunnen worden ingeslikt. Houd het tijdens de installatie buiten het bereik van kinderen jonger dan 3 jaar en huisdieren.

Voor de montage en demontage zijn twee of meer personen nodig.

Draai de schroef niet volledig vast voordat de montage is voltooid.

Voorafgaande montage

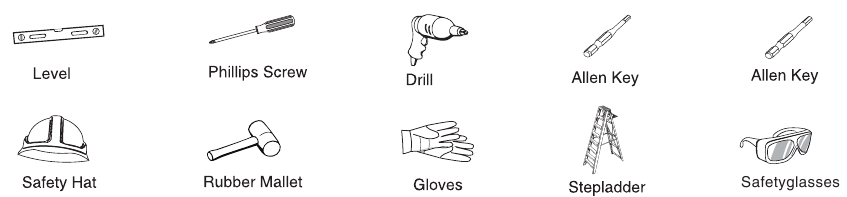

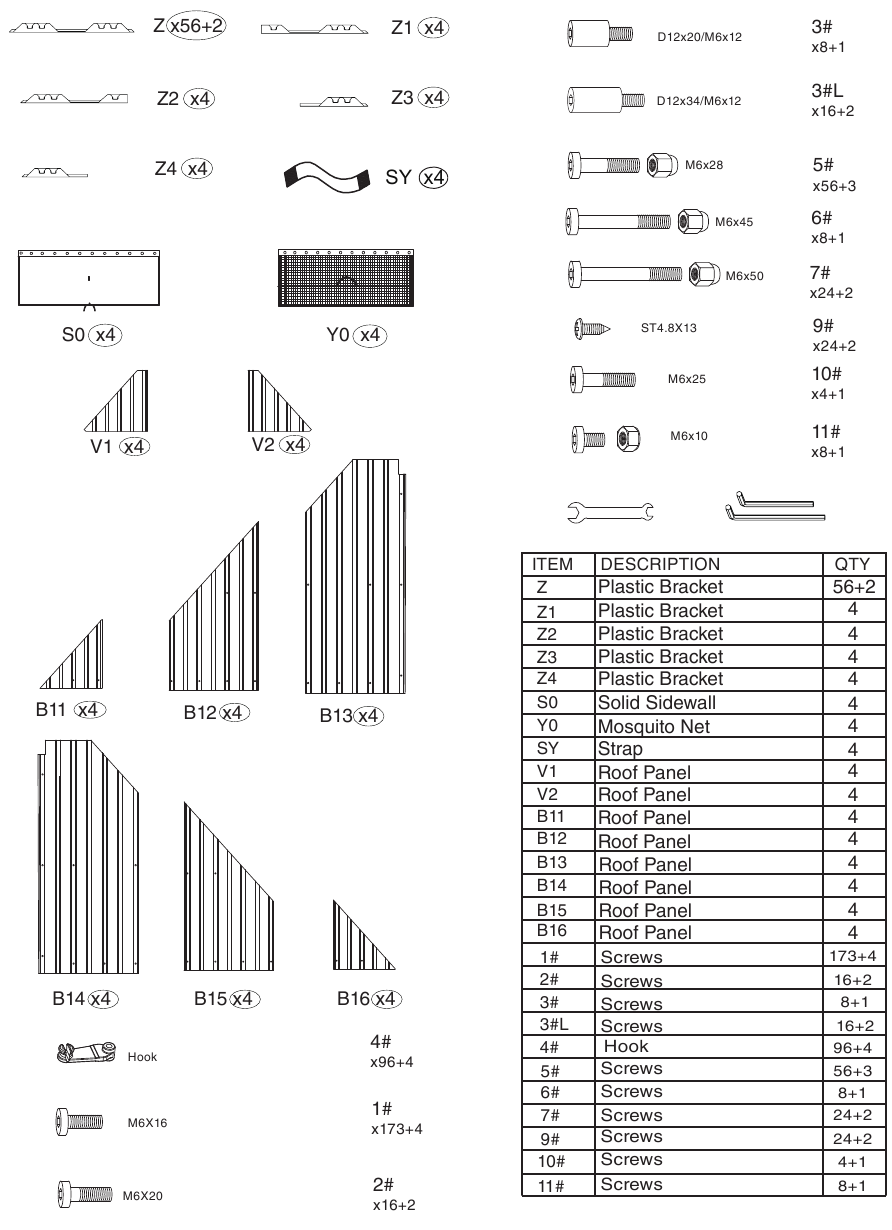

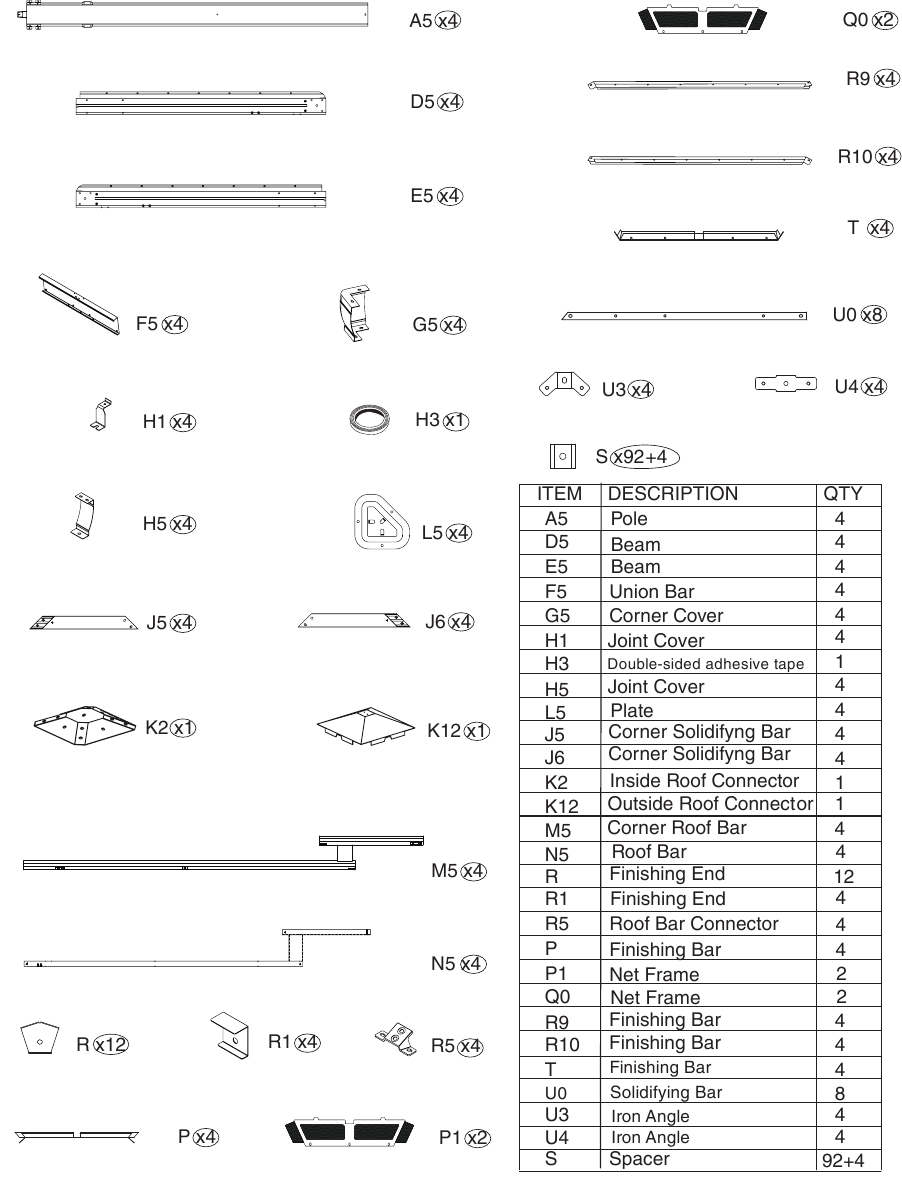

Gereedschap dat mogelijk nodig is. (Niet inbegrepen in dozen)
Opmerking: Gereedschap wordt niet op werkelijke grootte en schaal weergegeven.

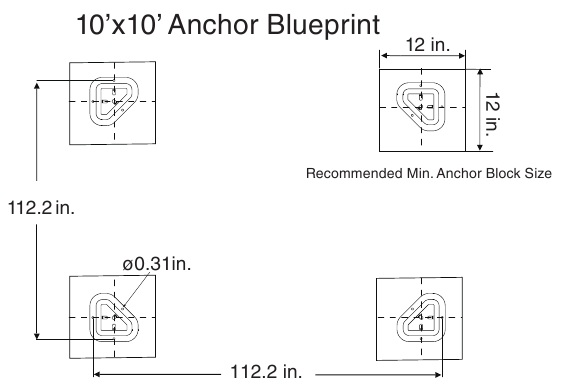

10'x10' Ankerblauwdruk

Het wordt sterk aanbevolen om palen in beton te verankeren.
Zorg ervoor dat het tuinpaviljoen op een vlakke ondergrond staat

Let op: Controleer vóór de montage of alle onderdelen zijn inbegrepen om een efficiënt installatieproces te garanderen.
