Qwic PREMIUM Series handleiding

Display & Bediening

De volgende uitleg over de bediening is alleen van toepassing op modellen met een achter- en voormotor. Het display werkt alleen als de accu in de fiets zit. Schakel het display in door 2 seconden op de 'ON/OFF' (Aan/Uit) knop te drukken.

Knoppen

	'ON/OFF': Aan/Uit & (Scherm)verlichting
	'PLUS': Vermogensniveau omhoog & Loophulp
	'MINUS': Vermogensniveau omlaag
	'SET': Opties selecteren & Menu

Informatie op het scherm

	Snelheid ((km/u of mph)
	Ondersteuningsniveau (0 - 8) Modus 0 = Geen ondersteuning
	Indicator energieverbruik Veel balken = Hoog verbruik = Minder bereik
	Loophulp Indicator van ingeschakelde loophulp
	Verlichtingsindicator Statusindicator van (scherm)verlichting
	Storing
	Accu-indicator 5 balken = Volle accu
BEREIK	Bereik (kilometers of mijlen) Schatting van de resterende reisafstand
ACCU	Accupercentage Geeft de resterende accucapaciteit aan
MODUS	Rijmodus Indicator van gekozen rijmodus
RPM	RPM-meter en versnellingshulp Geeft het aantal rotaties per minuut (RPM) van de trapas aan. Als het RPM te laag of te hoog is, verschijnt het advies om van versnelling te wisselen op het scherm.
RIT	Ritafstand Afgelegde afstand sinds de laatste reset
TIJD	Timer Effectieve reistijd sinds de laatste start
ODO	Totale afstand Totale door de fiets afgelegde afstand (kilometerteller)
MAX	Maximale snelheid Geeft de maximale snelheid aan die sinds de laatste reset is gereden.

Bediening

In- en uitschakelen
Druk 2 seconden op de 'ON/OFF' (Aan/Uit) knop om het systeem in en uit te schakelen. Het bedieningspaneel kan alleen worden gebruikt als de accu op de fiets is aangesloten. Wanneer het display wordt uitgeschakeld tijdens het fietsen, of wanneer er zonder accu wordt gefietst, is het mogelijk dat er willekeurige waarden worden weergegeven, omdat de motor kleine stroompjes opwekt. Alles wat op het display verschijnt wanneer het systeem niet is geactiveerd, kan worden genegeerd. Als het systeem 5 minuten niet wordt gebruikt, schakelt het zichzelf uit.

Menu's selecteren
Druk kort op 'SET' (Instellen) om te kiezen tussen de totale afstand, de ritafstand, het bereik (kilometers of mijlen), het bereik (minuten) en de timer.

De trapondersteuning aanpassen
Gebruik de 'PLUS' en 'MINUS' knoppen om de ondersteuningsprogramma's (0 - 8) te selecteren. Vermogensniveau 8 geeft de sterkste ondersteuning. In vermogensniveau 0 geeft de motor geen ondersteuning, maar kunt u wel het display van de fiets gebruiken. Houd er rekening mee dat de accu sneller leeg raakt bij gebruik van een hoog vermogensniveau dan bij een laag vermogensniveau. Niveaus 1-5 zijn geschikt voor vlakke wegen, niveaus 6-8 zijn zeer krachtig en alleen bedoeld voor heuvels, hellingen en zware omstandigheden.

De loophulp bedienen
Gebruik de loophulpfunctie om de fiets gemakkelijk aan de hand mee te nemen, bijvoorbeeld wanneer u hem uit een ondergrondse stalling haalt. Ga stevig naast de fiets staan en houd uw handen op het stuur. Als er een remhendel aanwezig is, houd dan minstens één hand op de rem waar de remstroomonderbreker (onderbreking van de motorondersteuning) zich bevindt. Dit is over het algemeen de linker remhendel. Houd de 'PLUS' knop ingedrukt terwijl u het stuur stevig vasthoudt. De motor start na een paar seconden. Zodra u de 'PLUS' knop loslaat, schakelt de loophulpfunctie zichzelf uit. De loophulp heeft een snelheid van 6 km/u (onbelast).

(Scherm)verlichting
Druk op de 'ON/OFF' (Aan/Uit) knop om de (scherm)verlichting in te schakelen. Druk nogmaals op 'ON/OFF' (Aan/Uit) om deze weer uit te schakelen. Wanneer u de schermverlichting inschakelt, gaan de voor- en achterlichten automatisch aan. Ze werken ook op de accu, dus er zijn geen extra batterijen nodig.

USB-aansluiting
De USB-aansluiting aan de achterkant van het display kan worden gebruikt om apparaten zoals smartphones en navigatieapparaten van stroom te voorzien. Het kan ook worden gebruikt wanneer het systeem is uitgeschakeld, als de accu nog op de fiets zit.

De ritgegevens resetten
Door de 'MINUS' (Min) knop twee seconden ingedrukt te houden kunt u de ritafstand resetten. Hierdoor worden ook de geregistreerde maximumsnelheid en timer gereset. Als de ritafstand de 500 km bereikt, wordt deze automatisch gereset.

Instellingenmenu
Door de 'SET' (Instellen) knop 2 seconden ingedrukt te houden kunt u het instellingenmenu openen. Door kort op 'SET' (Instellen) te drukken, kunt u tussen de verschillende instellingen schakelen, met de 'PLUS' en 'MINUS' (Min) knoppen kunt u de waarden wijzigen. Door nogmaals 2 seconden op de 'SET' (Instellen) knop te drukken, kunt u het instellingenmenu weer verlaten.

SET 1: De rijmodus instellen
Met de 'PLUS' en 'MINUS' (Min) knoppen kunt u de rijmodus aanpassen. Niet elke fietser is hetzelfde. De één houdt van een krachtige ondersteuning, terwijl de ander de voorkeur geeft aan een extra groot bereik. Daarom heeft het display 3 verschillende rijmodi die de motorprestaties beïnvloeden:
ECO: Extra groot bereik, minder motorvermogen
NORMAL: Gemiddeld bereik, gemiddeld motorvermogen
POWER: Extra motorvermogen, lager bereik
Elke rijmodus heeft 8 vermogensniveaus.

SET 2: De snelheidsbegrenzer instellen
Met de 'PLUS' en 'MINUS' (Min) kunt u de snelheidsbegrenzer aanpassen. Hiermee kunt u de maximale snelheid beperken waarmee de motor vermogen levert. Dit kan handig zijn als u liever op lagere snelheden rijdt.

SET 3: De bandenmaat instellen
Stel de juiste bandenmaat in voor meer exacte informatie op het scherm. Aan de zijkant van elke band vindt u de maat. De vooraf ingestelde maten kunnen iets afwijken. Dit betekent dat het aantal gereden kilometers een maximale afwijking van 5% heeft.

* Standaard wordt uw fiets geleverd met 40-622 banden

SET 4: (Snelheids)eenheden
Met de 'PLUS' en 'MINUS' (Min) knoppen kunt u schakelen tussen kilometers (per uur) en mijlen (per uur).

SET 6: Accu-informatie
Met de 'PLUS' en 'MINUS' (Min) knoppen kunt u de volgende informatie over de accu zien: Het percentage van de resterende accucapaciteit, de totale laadcycli en de actuele accuspanning.

Foutcodes

Het is mogelijk dat er storingen optreden. Als dit gebeurt, ga dan zo snel mogelijk naar de dealer, zodat er snel reparaties kunnen worden uitgevoerd. De volgende codes kunnen op het display worden weergegeven:

Fietsen met elektrische ondersteuning

Wat is trapondersteuning

De fiets is uitgerust met elektrische trapondersteuning. De motor versterkt uw inspanningen, waardoor uw prestaties toenemen terwijl u minder kracht levert. De werking van de trapondersteuning is afhankelijk van of de pedalen worden gedraaid en de fietssnelheid. Bij het optrekken vanuit stilstand is de acceleratie hoog, zodat u gemakkelijk op weg kunt.

Trapondersteuning in- en uitschakelen

Zodra het display is ingeschakeld, staat het vermogensniveau op niveau 0. De 'PLUS' en 'MINUS' (Min) knoppen kunnen worden gebruikt om het ondersteuningsniveau te verhogen of te verlagen. De motor geeft ondersteuning in de vermogensniveaus 1 - 8, waarbij 8 de hoogste vermogensondersteuning geeft. U kunt de trapondersteuning uitschakelen door op de 'MINUS' (Min) knop te drukken naar vermogensniveau 0. Houd er rekening mee dat de accu sneller leeg raakt bij gebruik van een hoog vermogensniveau dan bij een laag vermogensniveau.

Verdere informatie over trapondersteuning

• Door de krachtige ondersteuning behaalt u gemakkelijker hogere snelheden dan normaal. Laat u niet verrassen, gebruik de fiets de eerste keer in een omgeving met weinig verkeer, om aan de fiets te wennen.
• Het opstappen op de fiets, als de trapondersteuning is ingeschakeld, is niet zoals een normale fiets. U rijdt gemakkelijker weg. Het is raadzaam om vermogensniveau 1 - 3 te gebruiken om vanuit stilstand weg te rijden.
• Wanneer de trapondersteuning is uitgeschakeld, heeft de fiets zeer weinig weerstand. Op deze manier kan de fiets ook als een normale fiets worden gebruikt. Wees er echter voorzichtig mee dat als u zonder accu rijdt, de verlichting ook niet kan werken.
• De werking van de trapondersteuning is afhankelijk van de fietssnelheid, het ingestelde vermogensniveau en hoe vol de accu is.
• De trapondersteuning is wettelijk beperkt tot een snelheid van 25 km/u (16 mph). Dit betekent dat als u een snelheid van 25 km/u (16 mph) nadert, het trapvermogen geleidelijk tot nul zal afnemen.

* Let op! Schakel de ondersteuning uit wanneer u van de fiets stapt. Loop nooit met ingeschakelde ondersteuning.
* Let op! Houd de linker remhendel (indien aanwezig en mogelijk ook voorzien van remstroomonderbreker) ingedrukt wanneer u stilstaat met ingeschakelde vermogensondersteuning.

Batterij & opladen

Bereik

Hoe groot is het bereik van mijn elektrische fiets? De totale afstand die je per rit kunt afleggen met je QWIC e-bike zonder tussentijds op te laden, is het bereik. Om dit goed te kunnen beoordelen, dien je de fiets/accu een hele nacht aan de lader te laten staan. Het bereik dient gemeten te worden tijdens één rit en niet verspreid over meerdere dagen.

Capaciteit batterij
De hoeveelheid energie in een batterij wordt uitgedrukt in Wattuur (Wh). Het aantal Wattuur wordt berekend door het aantal Ampère-uur (Ah) te vermenigvuldigen met de nominale spanning (36V). Hoe hoger het aantal Wattuur, hoe hoger het bereik!
Rekenvoorbeeld: Stel dat je batterij een capaciteit heeft van 10 Ah en een spanning van 36 Volt. Deze batterij levert: 10 Ah x 36V = 360 Wh.
QWIC levert fietsen met 240 Wh, 375 Wh, 470 Wh en 625 Wh batterijen. Welke batterij je hebt, kun je onderaan de batterij aflezen.
* Batterijen lopen langzaam leeg, zelfs als de fiets niet wordt gebruikt. Als de batterij op de fiets is aangesloten, raakt hij sneller leeg dan wanneer hij eruit wordt gehaald en binnenshuis wordt opgeborgen.

Bereik
De capaciteit van de QWIC batterijmodellen varieert tussen 240 Wh, 375 Wh, 470 Wh en 625 Wh. Bij elke fiets kun je een van deze batterijtypes kiezen. De volgende tabel geeft een indicatie van het verwachte bereik per batterijtype.

* Gemeten op een vlakke weg onder gemiddelde omstandigheden en met een buitentemperatuur van ongeveer 20 graden, met een gemiddelde snelheid van ongeveer 20 km/u en een totale belasting van ongeveer 75 kg. Aan deze waarden kunnen geen rechten worden ontleend.
Er is een aantal factoren die van invloed zijn en die het bereik aanzienlijk kunnen verkorten. Veel van deze factoren kunnen worden overwonnen, zodat het bereik positief wordt beïnvloed. Vraag je dealer om persoonlijk advies.
Factoren die het bereik beïnvloeden:

• Het totale gewicht (gewicht van fiets + berijder + lading)
• De weerstand (wind, bandenspanning, snelheid, wegomstandigheden en hoogteverschillen)
• Je rijgedrag (tijdig op- en terugschakelen en gereden snelheid)
• De buitentemperatuur
• Batterijleeftijd (batterijcapaciteit neemt af naarmate de batterij ouder wordt)
• Het gebruik van de power assistance programs (zie onderstaande afbeelding)

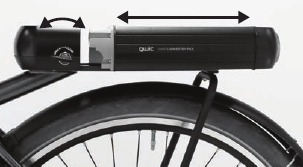

Batterij loskoppelen en verwijderen

Aan de linker achterkant van je fiets bevindt zich het batterijslot. Hiermee kun je de batterij aan de fiets vergrendelen of eruit halen. Je kunt dezelfde sleutel gebruiken als het ringslot. Om te ontgrendelen: steek de sleutel in het slot en draai deze tegen de klok in. Gebruik de handgreep aan de onderkant van de batterij om deze eruit te halen.
Verwijder de sleutel wanneer je de batterij terugschuift door deze in de gesloten stand te draaien en hem er daarna uit te halen. Door de batterij volledig terug te schuiven hoor je een klik en is de batterij vergrendeld. Vergrendelen kan ook met de sleutel erin, door de sleutel na het plaatsen van de batterij met de klok mee te draaien.

* Let op! Verwijder de sleutel na het plaatsen van de batterij, in verband met mogelijk verlies en/of diefstal van de sleutel, de batterij en de fiets.

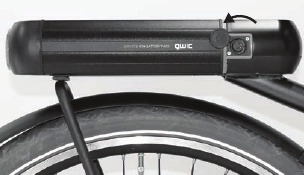

Batterij opladen

Met de meegeleverde lader kun je de batterij opladen. Je kunt de fiets zowel op de fiets als van de fiets opladen. De laadaansluiting van de batterij is afgedekt met een draaibare plastic dop. Tijdens het opladen is er een rood lampje zichtbaar op de oplader. Wanneer deze indicator groen is, is de batterij volledig opgeladen.

Oplaadtijden (95%)
240 Wh = tot 4 uur
375 Wh = tot 5,5 uur
470 Wh = tot 7 uur
625 Wh = tot 9 uur
* Dit zijn oplaadtijden met de standaardlader, er is een snellere lader optioneel beschikbaar.
* Let op! Voor je veiligheid kun je de batterij het beste op een (brand)veilige plaats opladen en/of bewaren.
* Let op! Als de batterij lange tijd niet wordt gebruikt, kan deze blijvende schade oplopen. Zorg ervoor dat je de batterij elke 3 maanden volledig oplaadt (24 uur aan de lader).
* Let op! Wanneer de batterij volledig leeg is, dien je deze onmiddellijk op te laden. Wanneer cellen lange tijd leeg zijn, kunnen ze onherstelbaar beschadigd raken.
* Let op! Als de fiets lange tijd niet wordt gebruikt, raden we je aan de batterij van de fiets te verwijderen.
* Let op! Gebruik alleen de meegeleverde lader.
* Let op! Gebruik je lader alleen in droge, goed geventileerde ruimtes.
* Let op! De batterijlader is niet bestand tegen vocht en/of vallen.

Verdere informatie over je batterij

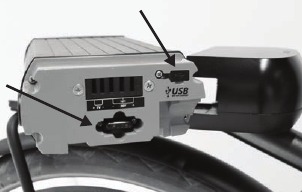

• De batterij is ook uitgerust met een USB-aansluiting. Hierdoor kun je de batterij gebruiken als een extra stroomvoorziening voor bijvoorbeeld je smartphone, laptop of tablet. In het midden vind je de zekering van de batterij (onder de dop) en aan de rechterkant de USB-aansluiting.

• De batterij is verzegeld en daardoor bestand tegen regen. Je kunt je fiets dus goed gebruiken bij slecht weer. Probeer de batterij echter niet bloot te stellen aan grote hoeveelheden water.
• De milieubelasting is niet zwaar, elektriciteit maakt deel uit van schone energievormen. Je batterij dient (net als normale batterijen) te worden ingeleverd om aan het einde van de levenscyclus te worden gerecycled (zoek een inleverpunt in je buurt).
• De batterijpack kan onder ideale omstandigheden ongeveer 1000 - 1500 keer volledig worden opgeladen en ontladen. De prestaties zullen langzaam afnemen door veelvuldig gebruik en uiteindelijk moet de batterijpack worden vervangen.
• De prestaties van de batterij nemen af bij lage temperaturen. Het genoemde bereik is optimaal bij een gemeten temperatuur van ongeveer +/-25°C. De richtlijn is dat de capaciteit met 1% afneemt bij een temperatuurdaling van 1°C.
• Sluit nooit het positieve contactpunt van de batterij aan op het negatieve contactpunt.
• Stel de batterij niet bloot aan hoge temperaturen (> 50°C), zoals hitte en vuur.
• Haal de batterij niet uit elkaar. Raadpleeg je dealer bij eventuele problemen. Plaats de batterij bij langdurige opslag op een schaduwrijke, koele en droge plaats.

* Let op! De capaciteit neemt minstens de eerste 10 laadcycli toe (bijvoorbeeld tot ongeveer 1000 km met de 625 Wh-batterij) en bereikt pas dan zijn volledig gespecificeerde capaciteitsbereik.
* Let op! De capaciteit kan tot 15% per jaar afnemen. De afname is afhankelijk van het gebruik en de laadcycli.
* Let op! Het kan voorkomen dat dezelfde fietsen die op hetzelfde moment zijn gekocht een ander bereik geven. Nieuwe batterijen leveren minimaal hun gespecificeerde waarden. Er kan een kleine variatie zijn, dus het is mogelijk dat een van de fietsen boven de specificaties presteert.
* Let op! De batterij zonder bagagedrager is alleen geschikt voor kleine ladingen zoals tassen, tot maximaal 10 kg.
* Let op! Kinderzitjes of zware lading (tot maximaal 20 kg) kunnen alleen worden aangesloten op de bagagedrager, die eventueel optioneel kan worden besteld.

De fiets afstellen

Zadel

Gewenste zadelhoogte
Met de zadelhoogte wordt de afstand tussen het zadel en het pedaal in de onderste stand bedoeld. De zadelhoogte is goed afgesteld wanneer de knie iets gebogen is terwijl je met je voet op het pedaal staat (in de onderste stand). Aarzel niet om je dealer om advies te vragen!
* Let op! Als je je voeten plat op de grond kunt zetten, staat je zadel te laag.

Zadelhoogte afstellen
De hoogte van het zadel kan worden afgesteld door de inbusbout in de zadelklem los te draaien met een inbussleutel.
* Let op! De veiligheidsmarkeringen mogen nooit zichtbaar zijn wanneer het zadel in hoogte is versteld.

Zadelpositie afstellen
Bij de zadelverbinding kun je het zadel kantelen en zowel naar voren als naar achteren afstellen.
Om het zadel bij de zadelklem af te stellen, draai je de bout(en) aan de onderkant (of de zijkanten) van de zadelklem los om deze los te maken.
* Let op! Vergeet niet de bouten vast te draaien en zorg ervoor dat je zadel na de afstellingen weer stevig vastzit!

Zadelpenvering afstellen
Bij een zadelpen met vering kun je de vering ook afstellen met een inbusbout aan de onderkant van de zadelpenbuis. Deze bout is toegankelijk wanneer de zadelpen er volledig is uit gehaald.

Stuur

Gewenste stuurinstelling
Als vuistregel voor het bepalen van de afstand tussen het stuur en het zadel geldt dat je het stuur met je vuist moet kunnen aanraken terwijl je je elleboog op het punt van het zadel houdt. Houd er rekening mee dat deze vuistregel als richtlijn moet worden gezien, omdat deze instelling zeer persoonlijk is. Houd er ook rekening mee dat een te grote afstand tussen het zadel en het stuur vaak de oorzaak kan zijn van nek-, rug- en schouderklachten. We raden je aan om het zadel en het stuur samen met je dealer aan je wensen aan te passen.

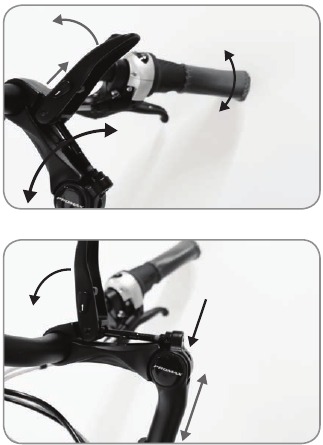

Het stuur afstellen
Bij een vaste stuurpen kun je het stuur kantelen door de inbusbout aan de voorkant los te draaien. De hoogte van het stuur kan worden afgesteld door de inbusbout aan de bovenkant los te draaien.
Bij de snelspanner stuurpen kun je het stuur in verschillende richtingen afstellen door het kleine hendeltje aan de linkerkant omlaag te schuiven om de grote hendel omhoog te trekken. Met de snelspanner stuurpen kun je de hoogte van het stuur afstellen door, met de grote hendel omhoog, het stuur naar beneden te kantelen tot onder een rechte hoek. Hierna is de inbusbout zichtbaar en toegankelijk, na het losdraaien van deze bout kun je de hoogte van het stuur afstellen.
* Let op! Vergeet niet de bouten na de afstelling vast te draaien en zorg ervoor dat je stuur weer stevig vastzit.

De handvatten afstellen
Op alle premium elektrische fietsen kun je eenvoudig de hoek van de lederen handvatten aanpassen. Op deze manier heb je altijd de meest comfortabele grip met een goed verdeelde druk.
Door de inbusschroeven aan beide zijden aan de rand van het handvat (onder de ronde gaten) los te draaien met een inbussleutel, kun je de hoek van het handvat aanpassen. Vergeet niet om ze weer vast te draaien als je klaar bent.

Voorvork

Voorkeur voorvorkvering
Wanneer je een geveerde voorvork hebt met instelbare vering, kun je de vering eenvoudig afstellen door aan de knop bovenop de vork te draaien. Om de normale instellingen (meer of minder vering) te gebruiken, kun je de draaibare knop aan de rechterkant van de vork gebruiken. Draai met de klok mee voor minder vering en tegen de klok in voor meer vering.

Banden

Voorkeur bandenspanning
De bandenspanning heeft een sterke invloed op het bereik en het comfort van je fiets. Het is raadzaam om je banden altijd op de juiste spanning te houden, zodat je met je duimen de band maar heel iets kunt indrukken. Op de zijkant van alle banden is de juiste bandenspanning te vinden.

Algemene onderdelen van de elektrische fiets

Versnellingen

Shimano Nexus 7 met 7 versnellingen
De Shimano Nexus 7 is een naafversnelling met 7 versnellingen.
Schakelen gaat eenvoudig door aan de gripshifter bij de handgreep aan de rechterkant te draaien. Je kunt altijd schakelen, zelfs in stilstand. In het display van de gripshifter kun je de huidige versnelling zien.
* Let op! Verminder de kracht op de pedalen tijdens het schakelen voor soepel schakelen en een langere levensduur van de naaf.

Fijnafstelling Shimano Nexus 7
Om de naafversnelling fijn af te stellen, kun je hem in de 4e versnelling zetten. Draai de pedalen een paar keer achteruit. Controleer of de 2 lijnen aan de onderkant van de achtercassette zijn uitgelijnd. Stel de kabelspanning af door aan de kabelverstelschroef te draaien die aan de gripshifter is bevestigd, totdat het gewenste resultaat is bereikt.

NuVinci N360 met vloeiende versnellingen (360%)
De NuVinci N360 is een onderhoudsvrije naafversnelling die vloeiend schakelt van de laagste naar de hoogste versnelling, met een groot versnellingsbereik van 360%. Schakelen gaat soepel, zelfs onder zware belasting.
De bediening is eenvoudig door aan de gripshifter aan de rechterkant te draaien. Je kunt altijd schakelen, zelfs in stilstand (maar peddelen tijdens het schakelen maakt het iets lichter en je kunt alleen tussen het hele versnellingsbereik schakelen als je tijdens het schakelen trapt). In het display van de gripshifter kun je de huidige overbrengingsverhouding zien.

Remmen

Algemeen
Het is vaak goed om te weten welke remhendel op het voorwiel of het achterwiel werkt, zodat je niet voor verrassingen komt te staan.

De remmen fijnafstellen
Met de kabelverstelschroef bij de remhendel kun je de meeste remmen (behalve terugtraprem) fijnafstellen. Door de verstelschroef strakker aan te draaien, verminder je de spanning van de kabel en door hem te openen, geef je de kabel meer spanning.

Terugtraprem
Een terugtraprem geeft een direct, krachtig remgevoel en vereist weinig onderhoud. Je kunt een terugtraprem gebruiken door de pedalen achteruit te trappen.

V-brake (velgrem)
V-brakes zijn licht van gewicht en bieden een goed gevoel van controle. Je kunt de V-brakes gebruiken door de remhendels te gebruiken. Als er te veel slijtage is (als de inkepingen niet meer zichtbaar zijn), moeten de remblokken worden vervangen.
De remblokken moeten zo worden gemonteerd dat de blokken de zijkant volledig raken door ingedrukte remhendels. De kabel die met de stelschroef kan worden afgesteld, moet op de juiste spanning staan, waarbij er evenveel ruimte is tussen de remblokken en de velg. Als dit niet het geval is, kun je de rem centreren door de schroeven aan de zijkanten van de V-brake te verstellen.
De eventueel aanwezige Shimano 'Power-Modulator' zorgt voor een soepelere remkracht bij hard remmen. De Power-Modulator is bij sommige modellen verbonden met de V-brake van het voorwiel.

Rollerbrake
Rollerbrakes zorgen voor een luxe remervaring, zijn duurzaam en vereisen weinig onderhoud.
Je kunt rollerbrakes gebruiken door de remhendels te gebruiken. Ze laten de fiets langzaam maar goed remmen en zorgen voor een luxe en comfortabel remgevoel.
Als de rollerbrake een schurend geluid begint te maken, kunnen jij of de dealer mogelijk wat speciaal rollerbrake-vet toevoegen aan de nippel aan de zijkant van de rem. Het is ook mogelijk om de rubberen ring aan de binnenkant van de rollerbrake te vervangen, als deze niet meer goed functioneert.

Schijfrem
Schijfremmen hebben een krachtig remgevoel met een hoge mate van controle. Je kunt schijfremmen gebruiken door de remhendels te gebruiken.
De remblokken van de mechanische schijfremmen kunnen worden afgesteld door de inbusbout aan de achterkant van de remklauwen iets te draaien. De positie van de remklauwen zelf kan eventueel worden aangepast met de twee schroeven die door sleuven zijn bevestigd.

Slot

Slot uitleg
Je fiets is uitgerust met een ART-gecertificeerd ringslot. Het ringslot kan worden gesloten door de sleutel met de klok mee te draaien terwijl je de beugel omlaag draait. Haal de sleutel uit het slot als je de laagste stand met de beugel hebt bereikt. Het is mogelijk om bij je plaatselijke dealer een extra kabelslot te kopen dat compatibel is met je ringslot.

Om een verzekering (in dit voorbeeld specifiek voor Nederland) voor de elektrische fiets af te sluiten, worden de volgende specificaties gevraagd:

• Merk en typenaam: QWIC, elektrische fiets, type model (N7.1, N7.1^URB, FN330.1)
• Framenummer: je unieke framenummer, beginnend met E F
• Merk en type van het ART-gecertificeerde slot: AXA defender of Trelock RS450 (NAZ)
• Sleutelnummer: Je unieke sleutelnummer
• Aankoopdatum: Je aankoopdatum

* Let op! Zowel het ringslot als de accu gebruiken dezelfde sleutel.

Bagagedragers, kinderzitjes en houten kratten

De (optionele) achterdrager is zoals te zien op de afbeelding hieronder. De achterdrager kan worden beladen met maximaal 20 kg. Met deze achterdrager is het eenvoudig om kinderzitjes van BoBike en Yepp te monteren.

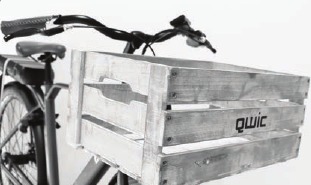

Sommige modellen zijn voorzien van een voordrager, deze kan worden beladen met maximaal 25 kg. De voordrager is bevestigd aan het frame en niet aan het stuur, dus zelfs met belading zal de fiets licht sturen. Voor de voordrager is een perfect passende en handige lichtgewicht houten krat optioneel verkrijgbaar.

Onderhoud

QWIC adviseert u om uw dealer regelmatig een onderhoudsbeurt te laten uitvoeren.
QWIC adviseert u om uw elektrische fiets minstens één keer per jaar een grote onderhoudsbeurt te geven. Het eerste onderhoudsbezoek wordt aanbevolen na 250 km of 3 maanden na aankoop. Extra service wordt geadviseerd wanneer dat nodig is. Bijvoorbeeld voordat het fietsseizoen begint of voor een lange fietstocht.
Houd er rekening mee dat regelmatig een controlebeurt de kans op onnodige schade en kosten verkleint!
Uiteraard kunt u ook zelf bijdragen aan de topconditie van uw fiets. In de volgende paragrafen enkele tips.
* Er zijn tal van alternatieven om u te verzekeren voor service onderweg. Voor slechts een kleine jaarlijkse vergoeding bent u verzekerd tegen toekomstige ergernissen. Op onze website vindt u een lijst met mogelijkheden.

Algemeen onderhoud

• Controleer de bandenspanning en het bandenprofiel
• Controleer de slijtage van de remmen en stel de fijnafstelling van tijd tot tijd bij
• Reinig de rotatiesensor met water en een spons als deze vuil is
• Smeer de ketting
• Controleer de spaakspanning en bezoek uw dealer wanneer de spaken verbogen zijn of het wiel beschadigd is
• Smeer alle draaiende delen, de batterijrail, contactpunten en alle andere verbindingen met zuurvrije vaseline

Reinigen

U kunt de fiets reinigen met lauw water en een zachte borstel. Op deze manier ziet uw fiets er weer als nieuw uit. Regelmatig reinigen van de fiets verlengt de levensduur. Houd er rekening mee dat er geen grote hoeveelheid water mag worden gebruikt in de buurt van de elektronica en de batterij. Zorg ervoor dat er geen vuil zit tussen de bewegingssensor en het draaiende onderdeel. Bij het schoonmaken van de fiets is het het beste om de batterij te verwijderen. Gebruik nooit een hogedruk waterslang! Veel onderdelen van de elektrische fiets hebben olie, vet of zuurvrije vaseline nodig. Wanneer het is weggespoeld, moet u het na het reinigen weer aanbrengen.

Behandeling

Naast regelmatig reinigen, is het aan te raden om uw fiets na het reinigen goed te behandelen. We adviseren u om de chromen onderdelen, ongecoat aluminium en alle roestvrijstalen onderdelen in te vetten met zuurvrije vaseline om oxidatie en roest te voorkomen. Draaiende onderdelen hebben vet of olie nodig. Het is aan te raden om de ketting, kettingwielen en assen regelmatig in te vetten. Uw dealer kan dit voor u doen.

Algemene controle

Controleer de volgende punten regelmatig:

• Is de batterij volledig opgeladen?
• Werken beide remmen nog goed? Zijn de bouten en schroeven nog steeds aangedraaid? Is er slijtage zichtbaar aan kabels, remmen of banden?
• Staat de fiets op de juiste hoogte en positie? Zit u nog steeds op de beste, comfortabele manier? Is de uitlijning van het stuur nog steeds afgestemd op de positie van het voorwiel?
• Staan zowel de zadelpen als de stuurpen nog goed vast?
• Voelt het stuur nog steeds comfortabel aan?
• Is er nog voldoende spanning op de spaken van beide wielen? Zijn er spaken gebroken?
• Staan de banden nog op de juiste spanning? Is er nog voldoende profielgrip op de banden?
• Werken de lampen nog? Is de fiets goed zichtbaar in het donker? Staat de koplamp onder de juiste hoek ten opzichte van de weg? Zijn de oppervlakken van reflectoren schoon en zichtbaar? Zijn de reflecterende strepen op de banden nog reflecterend en schoon?
• Werkt de trapondersteuning goed?
• Schakelen alle versnellingen soepel?
• Is de kettingspanning correct?
• Heeft de fiets een goede reiniging nodig?
• Heeft de fiets onlangs een onderhoudsbeurt gehad?

Controle op rijwaardigheid

U kunt de algemene controle van de (nieuwe) fiets samen met de volgende punten uitvoeren:

• Zijn er zichtbare beschadigingen?
• Staat de fiets stevig op de standaard?
• Maakt de fiets rare geluiden tijdens het fietsen?
• Is de zadelpen ingevet? (met zuurvrije vaseline)
• Is de stuurpen ingevet? (met zuurvrije vaseline)
• Zit er speling op de lagers van de voorvork?
• Zijn alle bouten en moeren voorzien van blanco tectyl?
• Zijn alle andere mogelijke kleine metalen onderdelen voorzien van blanco tectyl?
• Zijn de wielen ingevet (met zuurvrije vaseline) en is het vet uitgewreven?
• Loopt het slot soepel en is het ingevet?
• Werkt de standaard soepel en is deze ingevet?
• Hoe klinkt de bel? Is deze op de juiste positie gemonteerd?
• Zijn beide pedalen ingevet bij de schroefdraad en zijn ze goed gemonteerd?

Onderhoudscontrole

Het eerste onderhoudsbezoek wordt aanbevolen na 250 km (155 mijl) of 3 maanden na aankoop. Extra service wordt geadviseerd wanneer dat nodig is. Bijvoorbeeld voordat het fietsseizoen begint of voor een lange fietstocht.

• Controleer de wielen en banden (bochten in de wielen, spaakspanning, bandenspanning, bandengrip)
• Draai alle montageonderdelen / bouten en moeren indien nodig vast
• Controleer de remmen op slijtage, stel de kabelspanning af en controleer de remfunctie
• Controleer de headset op speling, controleer de stuurpen en stel deze indien nodig af
• Reinig de ketting, breng deze op de juiste spanning en smeer met teflonspray
• Elektrisch systeem: Laad de batterij volledig op, reinig de bewegingssensor met lauw water en een spons, gebruik contactspray voor alle contacten, smeer de batterijcontacten en batterijrails in met zuurvrije vaseline en controleer de complete aandrijflijn op storingen
• Derailleur: Zorg ervoor dat alle versnellingen soepel lopen, stel indien nodig af

Grote onderhoudscontrole

QWIC adviseert u om uw elektrische fiets minstens één keer per jaar een grote onderhoudsbeurt te geven.
De onderstaande punten zijn een aanvulling op de normale onderhoudscontrole:

• Demonteer de ketting en cassette, ontvet, smeer en monteer weer in elkaar
• Demonteer de naven, reinig, vet opnieuw in en monteer en stel weer af zoals origineel
• Controleer de spaakspanning (rek ze eventueel op) en richt de wielen recht
• Controleer de banden en pas de bandenspanning aan
• Demonteer de bracketas, reinig, vet opnieuw in en monteer weer in elkaar
• Controleer de cranks en pedalen en stel ze indien nodig af.
• Demonteer derailleurwielen, reinig, vet opnieuw in en monteer weer in elkaar
• Demonteer de binnenste versnellings- en remkabels, reinig, vet opnieuw in met de juiste vetoplossingen en monteer weer in elkaar
• Controleer de versnellingen en smeer de shifters
• Controleer de remmen en smeer de hendels
• Controleer en smeer het slot
• Controleer en smeer de standaard
• Controleer de verlichting en pas deze indien nodig aan
• Demonteer de headset, reinig, vet (indien nodig) in en monteer weer in elkaar en stel indien nodig af
• Demonteer de stuurpen, reinig, vet opnieuw in en monteer en stel weer af zoals origineel
• Demonteer de zadelpen, reinig, vet opnieuw in en monteer en stel weer af zoals origineel
• Controleer het zadel
• Voorzie de fiets van een beschermende (was)laag
• Maak een proefrit om alle functies te controleren

• Alleen de meegeleverde oplader mag worden gebruikt om de batterij op te laden
• Gebruik de batterij alleen voor uw fiets.
• Gebruik geen hogedrukwaterstraal om de fiets schoon te maken. Een te krachtige waterstraal kan de elektronica van de fiets beschadigen. De garantie vervalt.
• Oneigenlijk gebruik kan uzelf en anderen in gevaar brengen. Bij oneigenlijk gebruik vervalt ook de garantie.
• Gebruik geen andere batterij dan die van QWIC.
• Steek nooit voorwerpen in de oplader en stel de oplader, batterij en elektronica nooit bloot aan water of andere vloeistoffen, of extreme hitte.
• Zonder de batterij werkt de verlichting niet.
• Voor onderhoudscontroles aan uw elektrische fiets kunt u altijd terecht bij uw QWIC-dealer.

Framenummer
Het framenummer (VIN) bevindt zich aan de linkerkant van het frame, onderaan bij de trapas, onder de barcode.
Mijn framenummer: E F _ _ _ _ _ _ _ _

Meer weten?
Bezoek onze website of volg ons op Facebook voor meer informatie en het laatste nieuws.
www.qwic.eu
info@qwic.nl
www.facebook.com/QWICmobility

Referenties

• Het domein qwic.eu wordt geveild. - DropCatch.ai
• http://www.facebook.com/QWICmobility

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Qwic PREMIUM Series handleiding

Beschikbare talen
