KING Omni Pro Handleiding

Bediening

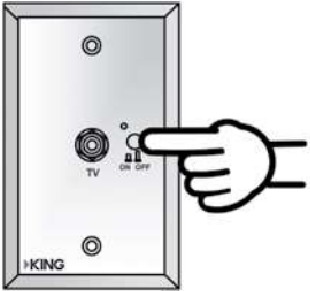

1. Zet uw tv aan. (Schakel de stroominjector in.)
   Let op: u moet een correct geïnstalleerde KING wandmontage stroominjector hebben om de KING OmniPro te bedienen.

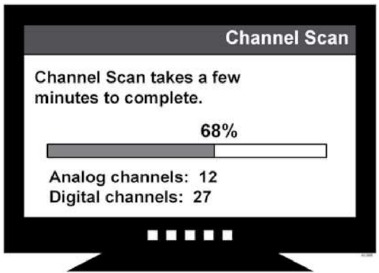

2. Voer een kanaalscan uit.
   Let op: zie de handleiding van uw tv of converterbox voor instructies over het uitvoeren van een kanaalscan.


Voorbeeldscherm: het aantal kanalen varieert

3. Begin met tv-kijken!

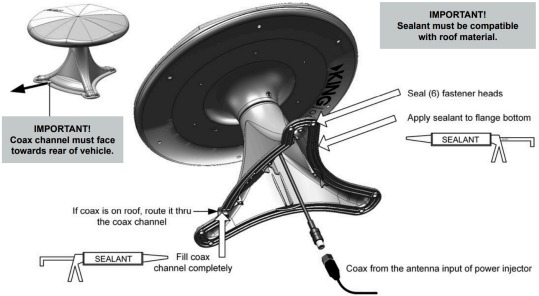

Installatie van de unit

De installateur is verantwoordelijk voor het bepalen en leveren van de meest geschikte bevestigingsmiddelen aan dakcompatibele afdichtmiddelen. Alle gaten en bevestigingsmiddelkoppen moeten worden afgedicht zodat ze volledig waterdicht zijn.

1. Selecteer een gebied op het dak voor de basisbevestiging, rekening houdend met de volgende BELANGRIJKE PUNTEN:
   1. De antenne moet worden gemonteerd met het coaxkanaal naar de achterkant van het voertuig gericht.
   2. Het midden van het dakgat moet minstens 50 cm verwijderd zijn van een object dat hoger is dan 20 cm om ruimte te bieden aan de antennekop. Het midden van het dakgat moet ook minstens 20 cm van de rand van het dak zijn.
2. Sluit de coax van de antenne-ingang van de stroominjector aan op de coaxkabel in de basisbevestiging. (De coax kan door het dak komen of via het coaxkanaal binnenkomen.)
3. Breng afdichtmiddel aan op de basisbevestiging en vul het coaxkanaal met afdichtmiddel. Plaats de basisbevestiging in de juiste positie.
4. Maak de basisbevestiging aan het dak vast. Zorg ervoor dat de basisbevestiging helemaal rondom is afgedicht. Zorg er ook voor dat het coaxkanaal en de bevestigingsmiddelkoppen zijn afgedicht.

Specificaties

Over de stroominjector

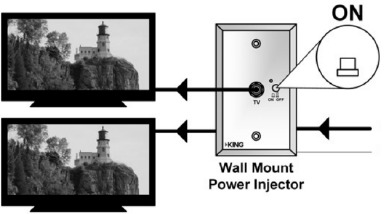

Aan/uit-knop ingedrukt
Stroomlampje wordt groen, wat aangeeft dat er +12 volt naar de KING OmniPro gaat, en het ether-signaal van de KING OmniPro wordt doorgegeven aan de twee tv-uitgangen.

Ether-antenne In
Kabel-tv In

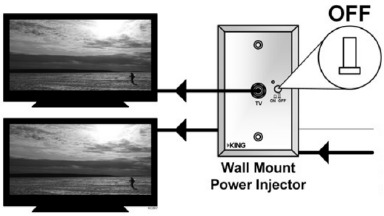

Aan/uit-knop niet ingedrukt
Geen stroom naar KING OmniPro, en het kabel-tv-signaal wordt doorgegeven aan de twee tv-uitgangen (indien bedraad voor kabel-tv-ingang).

Ether-antenne In
Kabel-tv In
(Kabelingang moet op de stroominjector worden aangesloten. Zie onderstaande diagram)

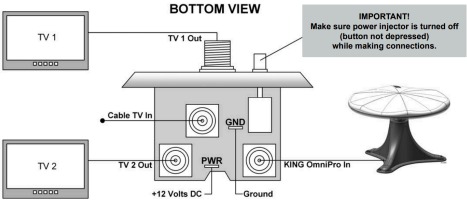

Installatie van de stroominjector

(+12 VDC en aarde vereist. 25" vrouwelijke kabelschoenconnectoren)

Houd rekening met het volgende bij het installeren van de wandmontage stroominjector:

• Kan in de meeste standaard elektriciteitsdozen worden gemonteerd.
• Vereist een +12 Volt DC-voeding. (Onvoldoende spanning kan ertoe leiden dat de groene LED niet oplicht en de unit niet correct functioneert.
• Vereist.25" vrouwelijke kabelschoenconnectoren voor stroom- en aardverbindingen.
• Heeft een interne zekering met een waarde van max. 400 mA. Indien geactiveerd, wordt de zekering gereset wanneer het circuit afkoelt.
• Is geen versterker. Er mogen geen andere apparaten dan de hieronder getoonde worden aangesloten (tenzij goedgekeurd door KING)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download KING Omni Pro Handleiding
