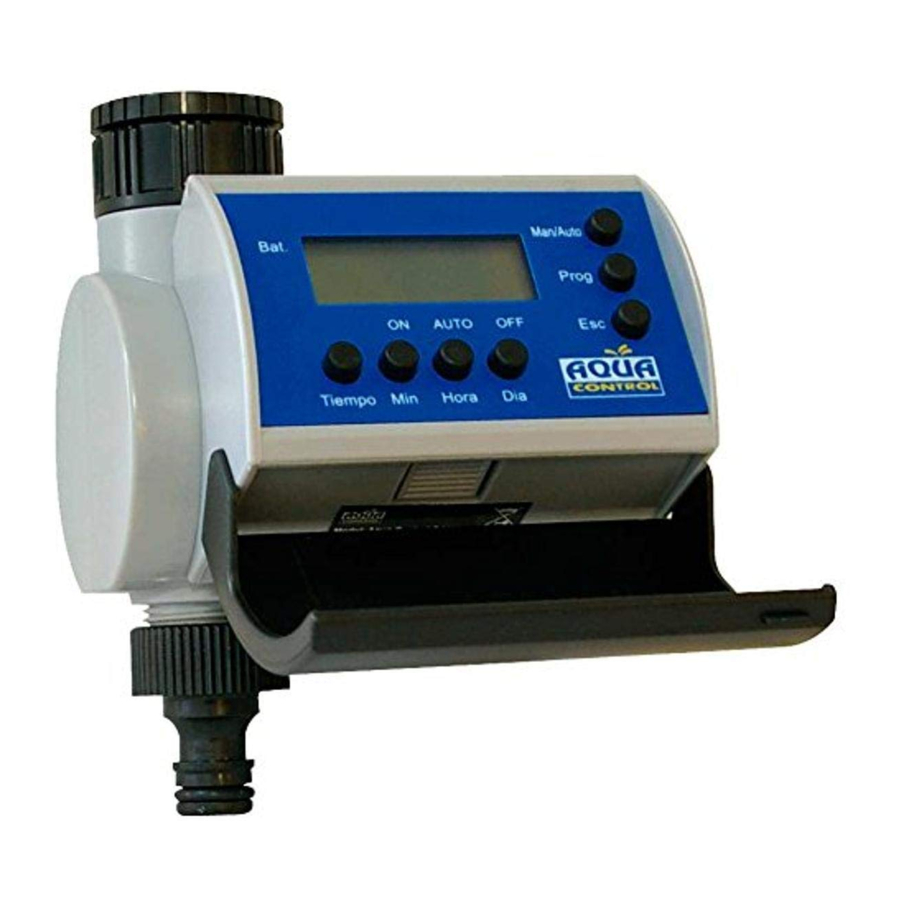

Aqua Control C4100 handleiding

Gebruiksaanwijzing

Lees deze instructies aandachtig door om vertrouwd te raken met de functies van de watertimer en de correcte montage en het gebruik ervan.
Controleer of de programma's werken zoals verwacht wanneer u de timer voor het eerst gebruikt.

Deze elektronische watertimer is uitsluitend ontworpen voor gebruik buitenshuis en in tuinen voor de besturing van sproeiers en bewateringssystemen. De watertimer mag niet worden gebruikt voor industriële doeleinden of in combinatie met chemische producten, voedsel, ontvlambare materialen of explosieven.

Technische specificaties

Hoe de elektronische watertimer werkt

De elektronische watertimer bewatert uw tuin, bloempotten of planten automatisch op basis van het programma dat u selecteert. U kunt de timer zo instellen dat uw tuin in de vroege ochtenduren of in de schemering wordt bewaterd, wanneer er minder water verdampt. De timer blijft uw tuin bewateren terwijl u op vakantie bent. Er zijn twee flexibele opties voor het programmeren van bewateringscycli:

• Handmatig: Druk op de Man/Auto button om te schakelen tussen: On (aan) - Off (uit) - Auto (u hoort een klik wanneer deze 'On' (aan) is en stilte wanneer deze 'Off' (uit) is).
• Automatisch: Maakt tot 8 bewateringscycli per dag mogelijk. U kunt snel tot 15 verschillende combinaties van dagen selecteren om de dag van de week te bepalen waarop de timer werkt.

Instellen

1. Plaats één 9-volt batterij.
2. Stel de tijd in (zie hieronder).
3. Stel het bewateringsprogramma in. Dit is uiterst eenvoudig te bedienen. Het is het beste om vertrouwd te raken met dit systeem en een gevoel te krijgen voor hoe gemakkelijk het is om de geprogrammeerde tijden te wijzigen en aan te passen voordat u het in uw tuin instelt. Programmeer de timer altijd met de watertoevoer losgekoppeld.

Schroef de adapter op de uitgangskraan en vervolgens de timer op de adapter. Deze adapter heeft een ¾" schroefdraad die geschikt is voor de meeste kranen die worden gebruikt om tuinen te bewateren. De wartelmoer die wordt gebruikt om de adapter te installeren, heeft een 1" schroefdraad die geschikt is voor grotere irrigatie-uitgangen. Draai voorzichtig vast met de hand: gebruik nooit gereedschap.
Onthoud dat de timer alleen in een verticale positie mag worden geplaatst.

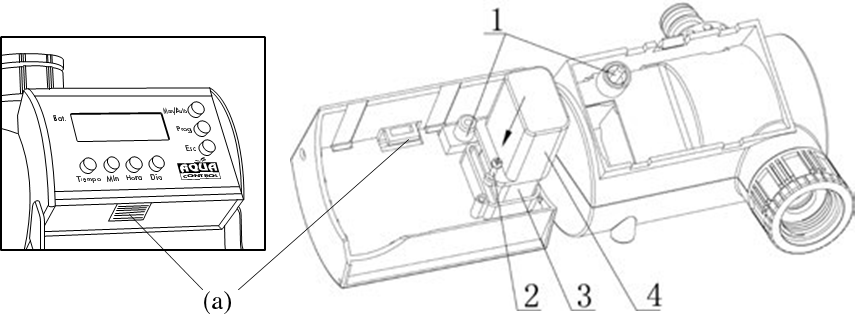

De batterij plaatsen

• De besturingseenheid heeft een vierkant "release tab" (ontgrendellipje) (a) in het onderste deel. Druk op dit lipje om het los te maken van de behuizing van de timer.
• Plaats één standaard 9V-batterij in het batterijcompartiment en let goed op de + en - polen.
• Klik het achterste deel van de besturingseenheid in de behuizing van de timer.

1. AANSLUITEN OP DE UITGANG
2. DRAAI DE TWEE SCHROEVEN LOS
3. PLAATS DE BATTERIJ
4. DEK HET BATTERIJCOMPARTIMENT AF

We raden aan om alkalinebatterijen te gebruiken om de correcte werking van de timer te garanderen. Gebruik nooit oplaadbare batterijen.

Om schade aan de timer te voorkomen en een langere levensduur te garanderen:
De timer mag alleen in een verticale positie worden geplaatst met de aansluitmoer van de wateruitlaat verticaal naar boven gericht. Dit voorkomt dat er water in het batterijcompartiment komt.
Gebruik alleen water uit de waterleiding. Controleer indien nodig het filter.
Vermijd het blootstellen van de slang die van de timer komt aan spanning of tractie.
Vorst beschadigt de timer. Koppel de timer aan het begin van de winter los en bewaar hem op een droge, beschermde plaats.

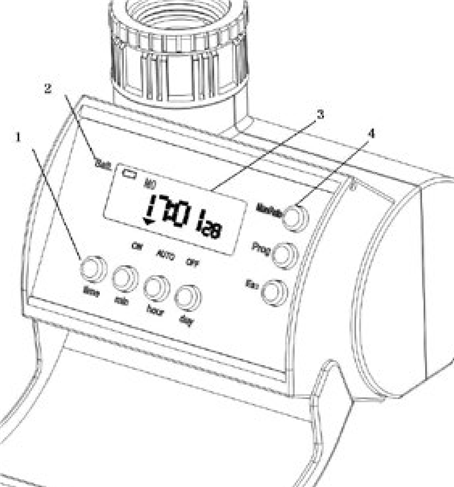

Onderdelen en functies

1. Time (tijd): Stelt de huidige datum en tijd in. Ingedrukt houden en vervolgens drukken op:
   Min: Eén keer drukken om één minuut vooruit te gaan. Ingedrukt houden voor snellere bediening.
   Hour: Eén keer drukken om één uur vooruit te gaan. Ingedrukt houden voor snellere bediening.
   Day: Eén keer drukken om naar de volgende dag te gaan, weergegeven boven de tijd.
2. Low battery indicator (indicator batterij bijna leeg). Wanneer de indicator batterij bijna leeg knippert, moet u de batterij vervangen. Nadat u dit hebt voltooid, drukt u 3 seconden op ESC. Wacht even en druk vervolgens nogmaals drie seconden op ESC en de timer is klaar voor gebruik.
3. LCD screen (LCD-scherm)
4. Man/Auto: Schakelen tussen On (aan) – Auto – Off (uit), aangegeven met een pijl.
5. Prog: Druk hierop om de eerste activering weer te geven en vervolgens het uur, de minuut en de dag voor de programmeertijd.
   Esc: Verwijdert de ingestelde programmeertijd. Houd 3 seconden ingedrukt om het toetsenbord te vergrendelen.

Functietoetsen en scherm

• The control unit (de besturingseenheid): Deze kan worden verwijderd zolang de programma's gemakkelijk kunnen worden ingesteld (zie het vorige gedeelte "De batterij plaatsen").
• Keypad lock (toetsenbordvergrendeling): Houd Esc nog 3 seconden ingedrukt om te vergrendelen. Houd nog 3 seconden ingedrukt om los te maken.
• Setting the time (de tijd instellen): Zorg ervoor dat het toetsenbord is ontgrendeld. Houd de "time" (tijd) key ingedrukt terwijl u afwisselend op "min", "hour" (uur) en "day" (dag) drukt. Zachtjes drukken gaat één eenheid vooruit, terwijl het ingedrukt houden van de minuten- of urenknop sneller vooruit gaat.
• Programming the unit (de eenheid programmeren): Zie hieronder.
• Esc Key (Esc-toets): Fungeert als een verwijderknop voor de tijdinstellingen voor individuele programma's. Het verwijdert de huidige tijd niet.

De eenheid programmeren

1. Druk één keer op "Prog". Het scherm toont Programme 1 ON (programma 1 aan).

2. Druk op "hour" (uur) en "min" om de starttijd van Programme 1 (programma 1) aan te passen (24-uursklok).
3. Druk op "day" (dag) om de dagen van de week in te stellen waarop Programme 1 (programma 1) zal werken. (De standaardinstelling is maandag-zondag, d.w.z. elke dag).

4. Druk nogmaals op "Prog". Het scherm toont Programme 1 OFF (programma 1 uit).

   Druk op "hour" (uur) en "min" om de eindtijd van Programme 1 (programma 1) in te stellen.

Als u wilt dat het bewateringssysteem slechts één keer per dag wordt geactiveerd, op de dagen die in deel 3 hierboven zijn ingesteld, stop dan hier.

5. Druk nogmaals op "Prog". Het scherm toont Programme 2 ON (programma 2 aan).
6. Herhaal de stappen 2 tot 5 voor een tweede bewateringscyclus op de vorige dagen of voor een bewateringscyclus alleen op de geselecteerde dagen.
   • Er kunnen maximaal 8 programma's worden ingesteld vanuit een totaal van 15 verschillende configuraties voor dagen van de week.
   • Zorg ervoor dat de dagen voor de OFF (uit) setting hetzelfde zijn als de dagen voor de ON (aan) setting.
   •
     Controleer of elke ON (aan) tijd een OFF (uit) tijd heeft!
   • Om het programmeermenu te verlaten, drukt u op "time" (tijd). Het display gaat terug naar de huidige tijd en datum.

Als u, na het drukken op "Prog", herhaaldelijk op "day" (dag) drukt, verschijnt de volgende combinatie van dagen (zie deel 3 hierboven).

MO = Maandag;
TU = Dinsdag;
WE = Woensdag;
TH = Donderdag;
FR = Vrijdag;
SA = Zaterdag;
SU = Zondag.

Let op:

1. Instellen met de verticale in- en uitgang
2. Ondernemen actie voordat de vorst begint
3. On/Off "Man/Auto" cancellation programming (On/Off "Man/Auto" annulering programmeren).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Aqua Control C4100 handleiding
