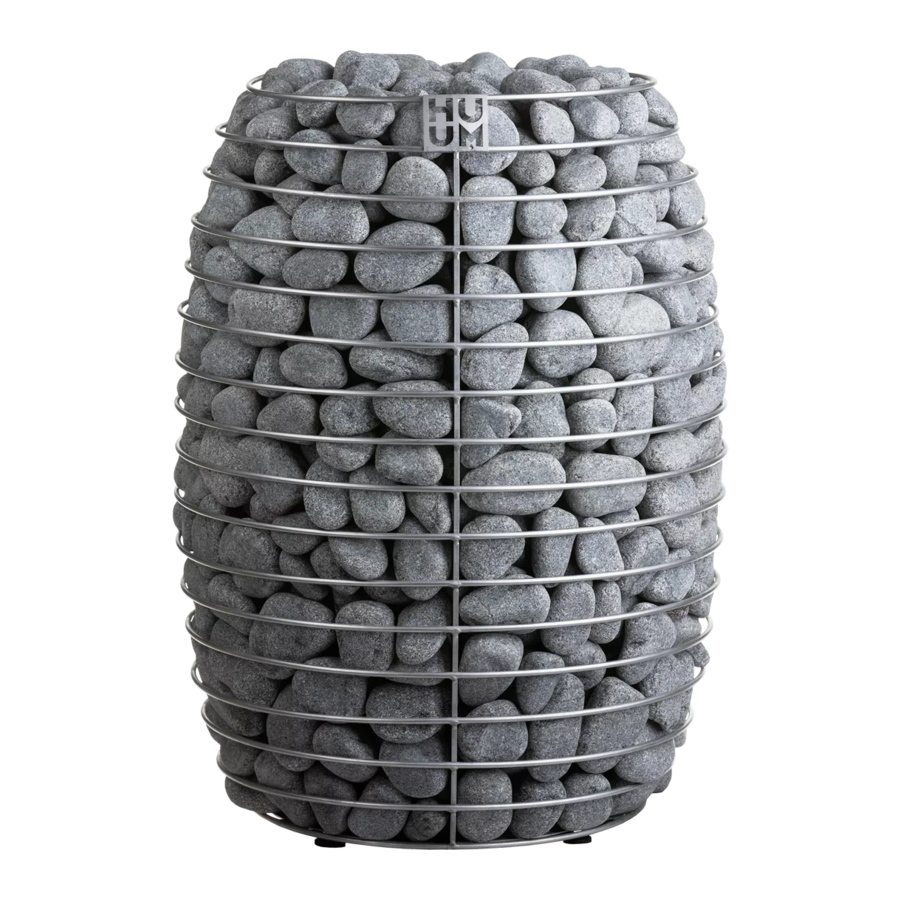

HUUM HIVE Handleiding

INHOUD VAN DE VERPAKKING

De leveringsset van de HUUM HIVE elektrische saunakachel bevat:

• elektrische kachel;
• verstelbare poten (x4);
• installatie- en bedieningshandleiding voor de elektrische kachel.

LET OP! De HUUM HIVE elektrische kachel vereist een bedieningspaneel en stenen. De productinstallatie moet volledig zijn.
Deze installatie- en bedieningshandleiding is bedoeld voor gebruik door de sauna-eigenaar of onderhoudspersoon, evenals de elektricien die verantwoordelijk is voor de installatie van de kachel. Lees de instructies zorgvuldig door voordat u de kachel gebruikt.
LET OP! Het elektrische werk dat in deze handleiding wordt beschreven, mag alleen worden uitgevoerd door een erkende elektricien.

ZAKEN DIE U MOET CONTROLEREN VOOR DE INSTALLATIE

• Komt het vermogen (kW) overeen met het volume (ft³/m³) van de saunaruimte? Zie Tabel 1-2.
• Als er niet-geïsoleerde bakstenen, tegels of glazen wanden in de saunaruimte zijn, moet er 4,8 ft³ worden toegevoegd aan het saunaruimtevolume voor elke 1 ft² van een dergelijke wand; of 1,5 m³ voor elke 1 m².
• Het geschikte vermogen van de kachel wordt bepaald op basis van dat volume volgens Tabel 1-2.
• De garantie van de fabrikant is ongeldig als de kachel en saunaruimte verkeerd zijn gedimensioneerd!
• Minimale veilige afstanden tussen het plafond en de wanden van de saunaruimte waarmee rekening moet worden gehouden bij het installeren van de elektrische kachel, worden vermeld in Tabel 3.

INSTALLATIE

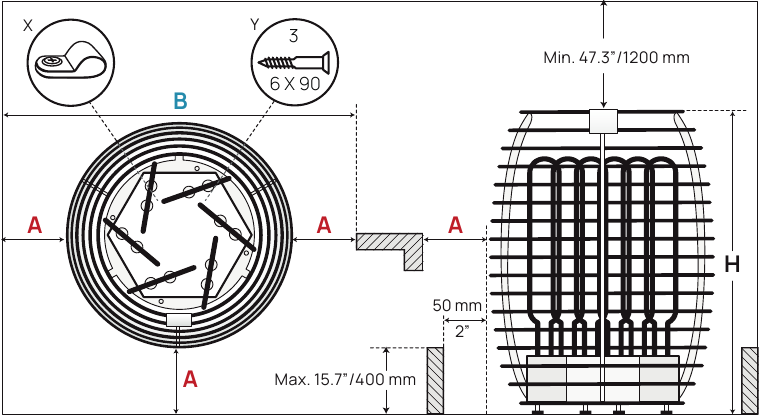

De kachel plaatsen

• De kachel moet zo worden geplaatst dat er een veilige afstand is tussen brandbare materialen en de kachel.
• De kachel moet zo worden geïnstalleerd dat mensen geen fysiek contact kunnen hebben met de kachel of dat er gevaarlijke situaties kunnen ontstaan tijdens het verwarmingsproces.
• De kachel kan ongeveer 240 kg (528 lb) aan stenen bevatten.
• De ingangen van de stroomkabel bevinden zich op de onderste afdekking van de kachel.

Schroef de meegeleverde poten (4 stuks) vast. Stel de poten van de kachel zo af dat alle vier gelijkmatig worden ondersteund en de kachel waterpas staat.

De kachel aansluiten op de stroomvoorziening

• Er moet een methode worden geïnstalleerd om alle polen van het elektriciteitsnet los te koppelen (een stroomonderbreker) op het stroomcircuit vóór de saunaregelaar.
• Alleen een gecertificeerde elektricien mag de kachel op de stroomvoorziening aansluiten.
• De stroomkabel van de kachel moet voldoen aan de vereisten (tegen zonlicht, water en olie) van UL 62 in de VS en CSA 49 in Canada.
• Het wordt aanbevolen om het apparaat op het elektriciteitsnet aan te sluiten zonder een GFCI-onderbreker.
• De maximale stroomsterkte in de doorsnede van de kabel en de stroomonderbreker staan vermeld in Tabel 2.
• De kabel moet worden vastgezet aan de klem op de afdekschroef.

LET OP! U mag geen niet-hittebestendige kabel met PVC-isolatie gebruiken als stroomkabel. De aansluitdoos moet waterdicht zijn en zich op maximaal 50 cm (20 inch) van de vloer bevinden.

• Open de afdekking van de elektrische doos van de kachel.
• Bevestig de stroomkabel op het klemmenblok volgens het schakelschema.
• Sluit de afdekking.
• Zet de kabel op de uitgang vast met een kabelbinder.

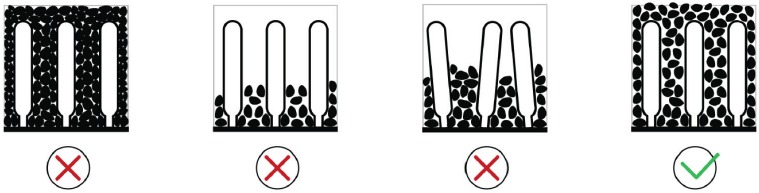

De stenen plaatsen

• Zorg ervoor dat de verwarmingselementen tijdens het proces niet worden gebogen.
• Er moet voldoende luchtcirculatie rond de verwarmingselementen zijn.
• Stapel de stenen spaarzaam tussen de verwarmingselementen. Als de stenen te dicht op elkaar zijn gestapeld, kunnen de verwarmingselementen oververhit raken (= kortere levensduur) en de verwarming van de sauna vertragen.
• Stenen met een diameter van 5-10 cm (1,97-3,94 inch) zijn geschikt voor de kachel.
• De stenen op het buitenoppervlak van de kachel moeten dicht op elkaar worden gestapeld. De verwarmingselementen mogen niet zichtbaar zijn.
• Het gebruik van keramische stenen in de HIVE-kachel is toegestaan op verantwoordelijkheid van de gebruiker.

LET OP! Als de stenencontainer te spaarzaam is gevuld, vormt dit brandgevaar!
LET OP! We raden aan om een specialist de stenen op de kachel te laten leggen.
Voordat de kachel wordt ingeschakeld, kan de isolatieweerstand lager blijken te zijn dan de standaard. De reden hiervoor is het vocht dat tijdens de opslag in het magazijn en het transport in de isolatielaag is gesijpeld.
Het vocht verdampt nadat de elektrische kachel 1–2 uur is verwarmd.

DE KACHEL BEDIENEN

Alle gecertificeerde bedieningspanelen met thermische regeling mogen worden gebruikt om de kachel te bedienen. Het vermogen van de kachel moet binnen het interval blijven dat is vastgesteld door de producent van het bedieningspaneel.
Het product mag alleen worden gebruikt met een besturingseenheid met timerfunctie. Anders dan die voor installatie in openbare sauna's, moet een timer aanwezig zijn. Voor apparaten voor gebruik in flatgebouwen, hotels en soortgelijke locaties, moet de gebruiksduur van de saunakachel worden beperkt tot 12 uur met een minimale rustperiode van 6 uur voordat automatisch opnieuw opstarten mogelijk is. Voor andere apparaten moet de gebruiksduur van de timer worden beperkt tot 6 uur, waarbij automatisch opnieuw opstarten niet is toegestaan.

BESCHERMRAILS

• Het wordt aanbevolen om een beschermrail rond de kachel te plaatsen. We raden aan om materialen met een lage warmtecapaciteit en slechte thermische geleidbaarheid te gebruiken voor de beschermrail.
• Bij gebruik van brandbare materialen is het noodzakelijk om de aangegeven minimale veiligheidsafstanden tussen de kachel en brandbare constructies aan te houden.

LET OP! Als de kachel dichter bij brandbare constructies wordt geïnstalleerd dan de afstand van de minimaal vereiste beschermingszone, kan dit brandgevaar opleveren!

SAUNARUIMTE

Wandmaterialen en isolatie van de saunaruimte
In een sauna met elektrische verwarming moeten alle massieve warmte-accumulerende wandoppervlakken (baksteen, glassteen, pleisterwerk enz.) worden geïsoleerd om de elektrische kachel met een regelmatig vermogen te gebruiken.

De wand- en plafondconstructie van de sauna wordt als voldoende geïsoleerd beschouwd:

• een zorgvuldig aangebrachte isolatielaag van 10 cm, minimaal 5 cm (100 mm, min. 50 mm);
• de constructie is vochtbestendig gemaakt met afgeplakt aluminiumpapier of ander reflecterend materiaal;
• er is een luchtspouw van 10 mm tussen de vochtbescherming en de beplanking
• er zijn lichte houten planken met een dikte van ongeveer 12-16 mm gebruikt voor de binnenafwerking;
• er is een luchtspouw van ten minste 5 mm aan de rand van de plafondpanelen aan de bovenkant van de wandbekleding.

Om de kachel met een regelmatig vermogen te gebruiken, is het raadzaam om het plafond van de sauna lager te brengen dan de gebruikelijke 210 - 230 cm, minimale hoogte van de saunaruimte 200 cm (2100-2300 mm, minimale hoogte van de saunaruimte 2000 mm) zodat het volume van de saunaruimte kleiner wordt. Het plafond is geïsoleerd met een isolatielaag van ten minste 10 cm (100 mm) dik en bekleed volgens de hierboven beschreven methode. Er moet hout worden gebruikt om de binnenoppervlakken te bedekken; een uitzondering kan worden gemaakt voor hittebestendige wanden in de buurt van de kachel.
LET OP! Het isoleren van de warme stenen muur moet worden goedgekeurd door een brandweerinspecteur. Het is verboden om rookkanalen die in gebruik zijn te isoleren!
LET OP! Het bedekken van de wanden of vloer met licht beschermend materiaal, bijvoorbeeld minerale tegels die direct op het oppervlak van de wanden of het plafond zijn geïnstalleerd, kan leiden tot gevaarlijke oververhitting van het wand- of plafondmateriaal.

Vloer van de saunaruimte

De gebruikte kachelstenen brokkelen af door temperatuurveranderingen. De stukken die van de kachelstenen en kiezels afbreken, worden met het stoommakende water op de saunavloer gewassen. Stukken hete steen kunnen plastic vloeren onder en in de buurt van de kachel beschadigen. Kachelsteendeeltjes en spuitnevel van het stoommakende water (bijv. met ijzergehalte) kunnen in de lichte voegen van een tegelvloer trekken. Om esthetische schade (veroorzaakt door de bovengenoemde redenen) te voorkomen, moeten keramische tegels en donkere voegvulling worden gebruikt onder en rond de kachel.

Ventilatie van de sauna

Om te zorgen voor voldoende zuurstoftoevoer en frisse lucht, moet de ventilatie van de sauna zo efficiënt mogelijk zijn (de lucht moet zes keer per uur worden ververst).
Het ventilatiesysteem is afhankelijk van het feit of het gebouw een natuurlijke luchtinlaat en -uitlaat heeft of geforceerde ventilatie.

Saunaventilatie bestaat uit ten minste twee, in de regel drie delen:

1. Toevoerluchtpijp. De diameter van de toevoerluchtpijp moet ∅ 50-100 mm zijn.
2. Afvoerpijp. De diameter van de afvoerpijp moet 2x de diameter van de toevoerluchtpijp zijn, ∅ 100-200 mm.
3. Droogpijp. Bij afwezigheid van een droogpijpopening kan de deur open worden gelaten voor ventilatie na gebruik van de sauna.

In het geval van een saunaruimte met mechanische ventilatie, moet er het volgende zijn:

1. Toevoerluchtpijp in het midden van de kachel of hoger (≥ 400 mm).
2. Afvoerpijp aan de tegenoverliggende kant van de kachel (≤ 600 mm vanaf de vloer).
3. Droogpijpopening in de tegenoverliggende wand van de kachel onder het plafond.

In het geval van een saunaruimte met op zwaartekracht gebaseerde ventilatie, moet er het volgende zijn:

1. Toevoerluchtpijp in het midden van de kachel of hoger (≥ 400 mm).
2. Afvoerpijp in de tegenoverliggende wand minstens 200 mm hoger dan de toevoerluchtpijp (≤ 600 mm vanaf de vloer).
3. Droogpijpopening in de tegenoverliggende wand van de kachel onder het plafond.

De toevoerluchtpijp moet zijn voorzien van een instelbare klep.
Als de afvoerpijp zich in de wasruimte bevindt, moet er een opening van ten minste 100 mm onder de deur van de saunaruimte zijn.
Gebruik de droogpijpopening als een laatste ventilatie na een saunasessie of tussen de waterschepsessies door als er veel mensen tegelijk in de kamer zijn geweest en er sprake is van overmatige vochtigheid of een gebrek aan lucht. Houd de droogpijpopening gesloten tijdens het saunabezoek.

• Controleer altijd de saunaruimte en de kachel voordat u de elektrische kachel aanzet.
• De kachel mag alleen worden gebruikt als deze correct met stenen is gevuld.
• Bedek de kachel niet, dit veroorzaakt brandgevaar.
• Raak een werkende kachel niet aan, dit veroorzaakt brandwonden.
• Onjuiste ventilatie van de saunaruimte kan het hout te veel uitdrogen en brandgevaar in de sauna veroorzaken.
• Er mag alleen leidingwater worden gebruikt om stoom te maken.
• Maak nooit stoom met een waterslang.
• Er moet altijd minstens 5 cm brandwerende warmte-isolatie onder de beplanking zitten.
• Saunadeuren moeten altijd naar buiten openen.
• Gebruik de sauna niet voor een doel waarvoor deze niet is bedoeld.
• Installeer niet meer dan één kachel in de saunaruimte.
• Onverdunde sauna-essences enz. kunnen ontbranden wanneer ze rechtstreeks op de stenen worden gegoten.
• Laat kleine kinderen niet zonder toezicht achter in de sauna.
• Plotselinge afkoeling na een verblijf in de stoomruimte wordt niet aanbevolen voor mensen met een slechte gezondheid. Raadpleeg een arts.
• Geniet van de sauna zolang het voor u comfortabel is.
• Bewaar deze informatie op een veilige plaats.
• De garantie van het product geldt niet voor verwarmingselementen.

LET OP! De volgende instructies voor elektrische werkzaamheden moeten worden uitgevoerd door een erkende elektricien.
LET OP! We raden aan om een specialist de stenen op de kachel te laten leggen.
LET OP! Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
LET OP! Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
LET OP! De installatie-instructies voor apparaten voor openbare sauna's die geen timer hebben, moeten vermelden dat een controlelampje dat aangeeft dat de kachel is ingeschakeld, moet worden geïnstalleerd in de ruimte van de bediende. De eerder verstrekte handleiding bevat deze informatie niet.
