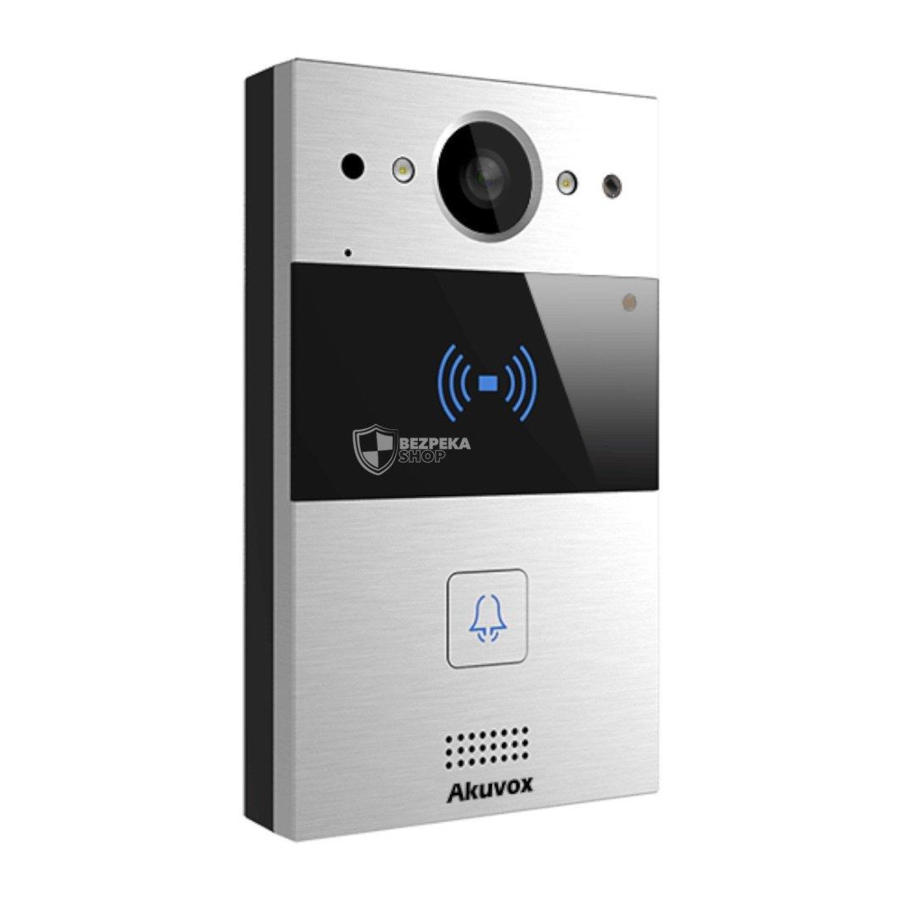

Akuvox R20A Handleiding

Uitpakken

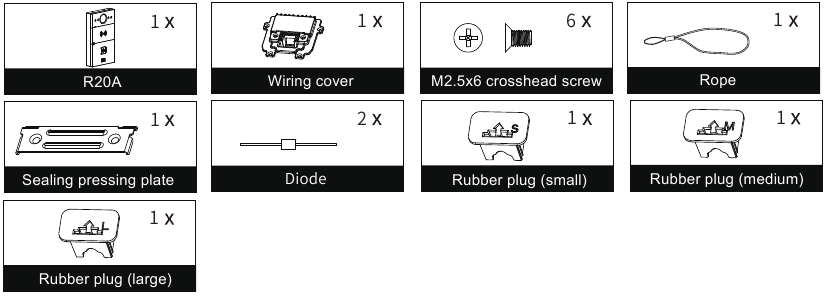

Controleer voor gebruik van het apparaat het apparaatmodel en zorg ervoor dat de verzonden doos de volgende items bevat:

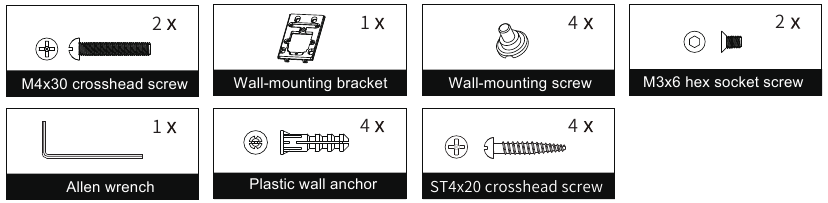

Accessoires voor wandmontage:

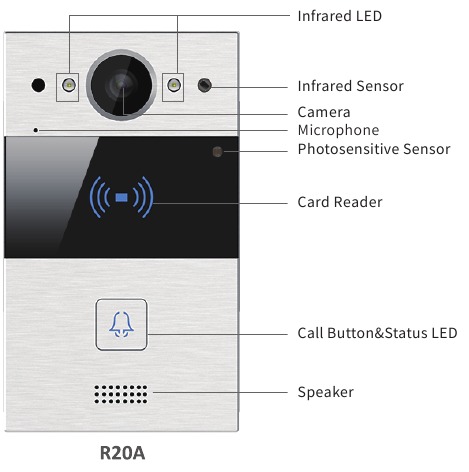

Productoverzicht

Voordat je begint

Benodigde hulpmiddelen
(niet inbegrepen in de verzonden doos)

• Cat Ethernet-kabel
• Kruiskopschroevendraaier
• Elektrische boor

Spannings- en stroomspecificaties

• Het wordt aanbevolen om een PoE- of 12VDC 1A-voedingsadapter te gebruiken om het apparaat in te schakelen.

AWG-maten en eigenschappen tabel
Volg de juiste bedradingsgegevens om het apparaat te installeren:

Vereisten

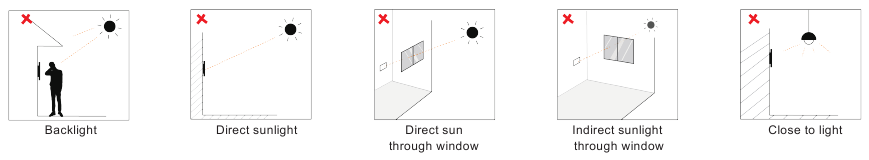

1. Plaats het apparaat uit de buurt van zonlicht en lichtbronnen om mogelijke schade te voorkomen.
2. Plaats het apparaat niet in omgevingen met hoge temperaturen en vochtigheid of in omgevingen die worden beïnvloed door een magnetisch veld.
3. Installeer het apparaat stevig op een vlakke ondergrond om persoonlijk letsel en verlies van eigendommen als gevolg van het vallen van het apparaat te voorkomen.
4. Gebruik of plaats het apparaat niet in de buurt van verwarmingsobjecten.
5. Als u het apparaat binnenshuis installeert, houd het apparaat dan minstens 2 meter van het licht en minstens 3 meter van het raam en de deur verwijderd.

1. Om de veiligheid te garanderen, vermijd het aanraken van de stroomkern, de voedingsadapter en het apparaat met natte handen, het buigen of trekken aan de stroomkern, het beschadigen van onderdelen en gebruik alleen een gekwalificeerde voedingsadapter en een gekwalificeerd netsnoer.
2. Wees voorzichtig dat u niet op het gebied onder het apparaat staat in geval van persoonlijk letsel veroorzaakt door het raken van het apparaat.

1. Klop niet met harde voorwerpen op het apparaat.
2. Druk niet hard op het scherm van het apparaat.
3. Stel het apparaat niet bloot aan chemische producten, zoals alcohol, zure vloeistof, desinfectiemiddelen, enzovoort.
4. Om te voorkomen dat de installatie van het apparaat losraakt, moet u zorgen voor nauwkeurige diameters en diepten van de schroefgaten. Als de schroefgaten te groot zijn, gebruik dan lijm om de schroeven vast te zetten.
5. Gebruik een natte doek om het oppervlak van het apparaat voorzichtig schoon te maken en veeg het oppervlak vervolgens af met een droge doek om het apparaat schoon te maken.
6. Als er een abnormale situatie van het apparaat is, inclusief ongewoon geluid en geur, schakel dan de stroom van het apparaat uit en neem onmiddellijk contact op met het technische team van Akuvox.

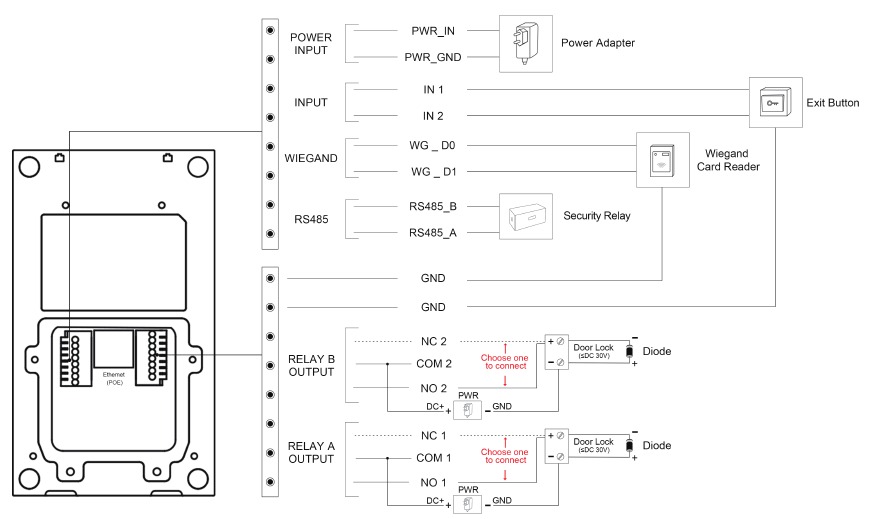

Apparaatbedrading

Wanneer u een apparaat aansluit dat een spoel bevat, zoals een relais of een elektromagnetisch slot, is het noodzakelijk om de intercom te beschermen tegen spanningspieken tijdens het uitschakelen van de inductieve belasting. Voor deze manier van bescherming adviseren wij een diode 1A/200V (inbegrepen in de accessoires) die antiparallet op het apparaat is aangesloten.

Installatie

Installatie van de muurbeugel

1. Met een elektrische aansluitdoos in de muur
   1. Met een 86x86 mm aansluitdoos

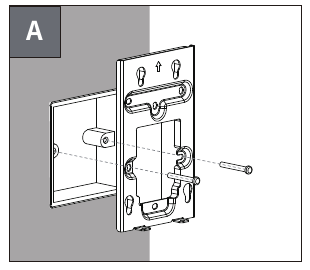

      1. Bevestig de muurbeugel op de ingebouwde doos met twee M4x30 kruiskopschroeven.

      2. Markeer twee gaten op de muur.

      3.


1. Verwijder de twee M4x30 kruiskopschroeven en verwijder de muurbeugel.
2. Gebruik een 6 mm handboor om twee gaten met een diepte van 25 mm te maken.
3. Steek twee plastic muurankers in de schroefgaten.

4. Draai de muurbeugel en de aansluitdoos op de muur vast met twee ST4x20 kruiskopschroeven en twee M4x30 kruiskopschroeven.

5. Voltooi de installatie van de muurbeugel.


2. Met een 2x3 inch aansluitdoos.
   1. Bevestig de muurbeugel op de 2x3 inch aansluitdoos met twee M4x30 kruiskopschroeven.

   2. Voltooi de installatie van de muurbeugel.


2. Zonder een elektrische aansluitdoos in de muur
   1. Markeer vier schroefgaten door de muurbeugel op de muur.

   2. Gebruik een 6 mm handboor om de vier gaten met een diepte van 25 mm te boren.

   3. Steek vier plastic muurankers in de gaten.

   4. Bevestig de muurbeugel met vier ST4x20 kruiskopschroeven.


Installatie van de hoofdeenheid

1. Hang R20A aan de muurbeugel met een touw voor een eenvoudigere installatie.

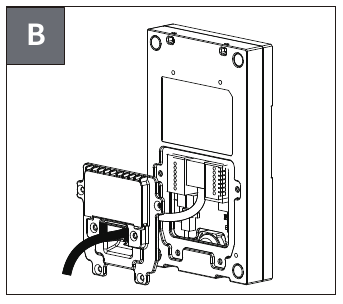

2. Laat draden door de bedradingsafdekking lopen en sluit ze aan op de bijbehorende (voor details, zie "Bedradingsinterface").

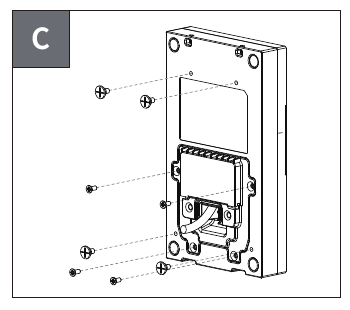

3.

   1. Maak de bedradingsafdekking vast met vier M2.5x6 kruiskopschroeven.
   2. Bevestig vier muurbevestigingsschroeven aan de achterkant van R20A.

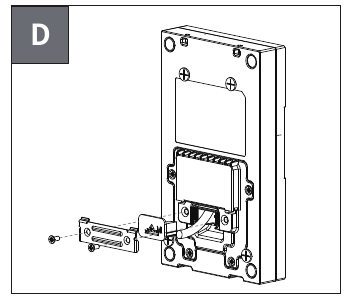

4.

   1. Selecteer een geschikte rubberen plug om de draden vast te zetten.
   2. Bevestig de afdichtingsplaat aan de bedradingsafdekking met twee M2.5x6 kruiskopschroeven.

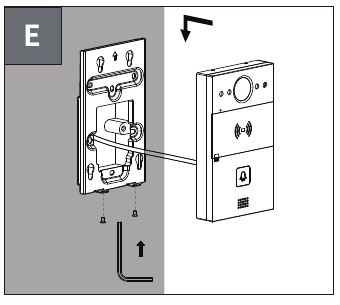

5.

   1. Steek de vier muurbevestigingsschroeven op het apparaat in de overeenkomstige gaten op de muurbeugel.
   2. Druk omlaag om de muurbevestigingsschroeven in de groef te schuiven.
   3. Gebruik de inbussleutel om het apparaat vast te draaien met twee M3x6 inbusbouten.
6. Controleer na een succesvolle installatie de stabiliteit van het apparaat en verwijder de beschermfolie.

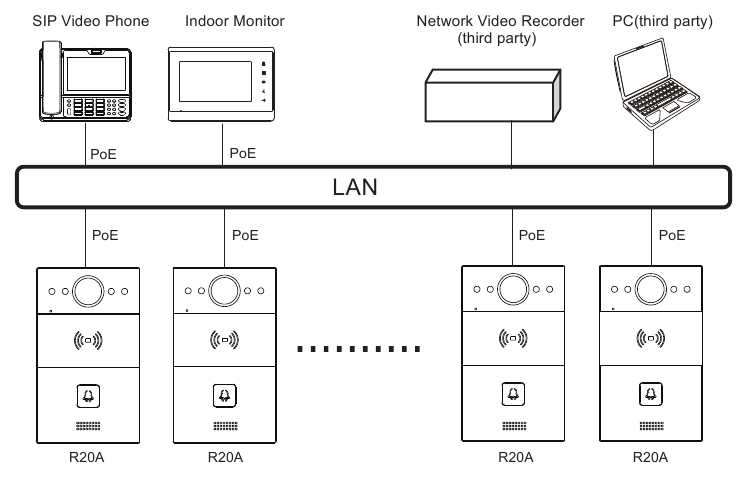

Toepassingsnetwerktopologie

Apparaattest

Opmerking: Raadpleeg voor meer LED-instellingen de R20A-webpagina: Intercom > LED-instelling.
Controleer de apparaatstatus na installatie:

1. Netwerk: houd de Call button (Belknop) ingedrukt om het IP-adres te verkrijgen, het netwerk werkt correct als het apparaat het IP-adres aankondigt. Als er geen IP-adres wordt verkregen, kondigt E12X "IP 0.0.0.0" aan.
2. Intercom: druk op de Call button (Belknop) om te bellen. De oproepconfiguratie is correct als het gesprek succesvol is.
3. Toegangscontrole: gebruik een vooraf geconfigureerde RF-kaart om de deur te ontgrendelen.

Hulp krijgen

Neem voor hulp of meer assistentie contact met ons op via:
https://ticket.akuvox.com/;
support@akuvox.com
Scan de QR-code om meer video's, handleidingen en aanvullende productinformatie te krijgen.

Referenties

• Support : Technische ondersteuning

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Akuvox R20A Handleiding
