Huawei LUNA2000-(5-30)-S0 handleiding

Productoverzicht

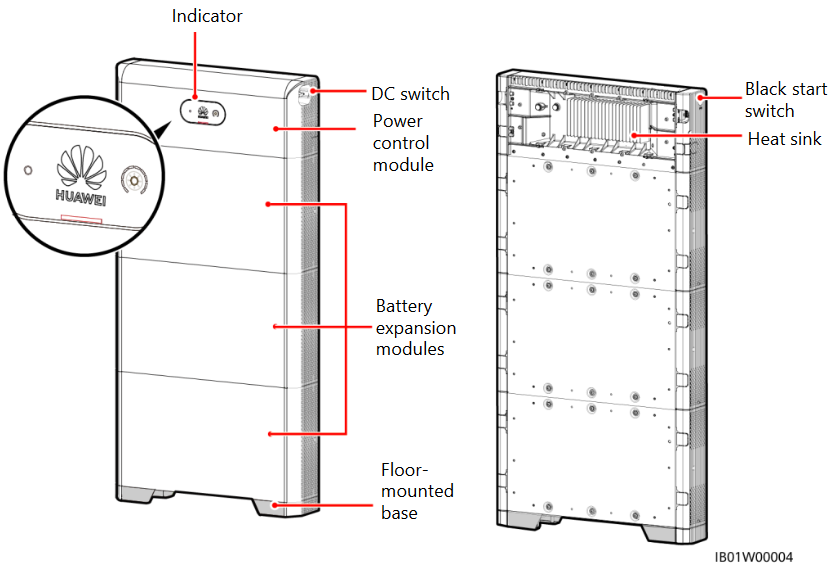

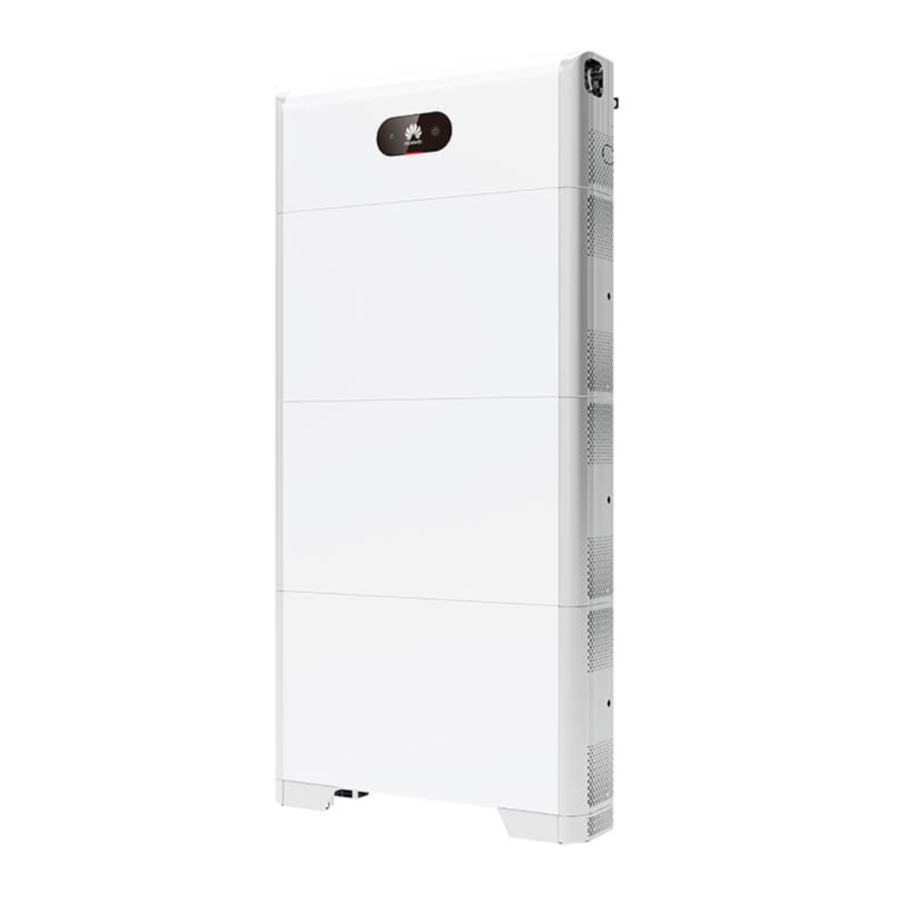

Uiterlijk LUNA2000-batterij
De LUNA2000-batterij is van toepassing op de netaangesloten of niet-netaangesloten systemen van PV-installaties op daken van woningen. Deze kan elektrische energie opslaan en vrijgeven op basis van servicevereisten.

Opmerking: het model van 15 kWh wordt als voorbeeld gebruikt.

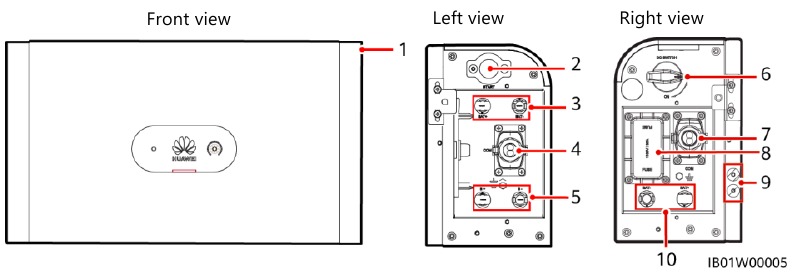

Module voor vermogensregeling en batterij-uitbreidingsmodules
De LUNA2000-batterij bestaat uit een module voor vermogensregeling en batterij-uitbreidingsmodules. De module voor vermogensregeling is 5 kW en een batterij-uitbreidingsmodule heeft een standaardcapaciteit van 5 kWh.

1. Module voor vermogensregeling
2. Zwarte startschakelaar
3. Batterijaansluitingen (BAT+/BAT–)
4. COM-poort (COM)
5. Batterijcascaderingsaansluitingen
6. DC-schakelaar (DC SWITCH) (B+/B–)
7. COM-poort (COM)
8. Zekering
9. Aardingspunt
10. Batterijaansluitingen (BAT+/BAT–)

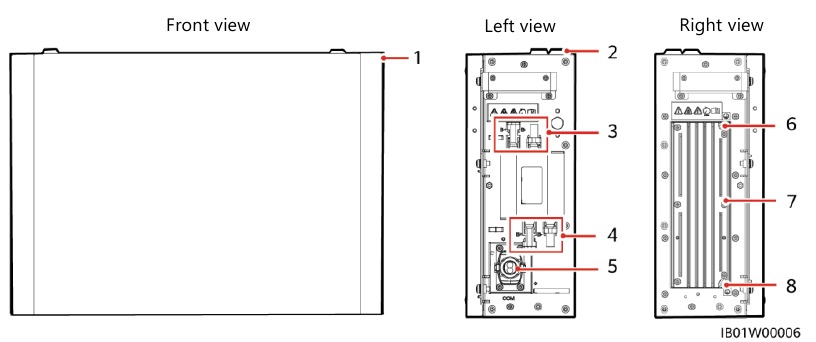

1. Batterij-uitbreidingsmodule
2. Boss voor uitlijning
3. Batterijcascaderingsaansluitingen (B+/B–)
4. Batterijcascaderingsaansluitingen (B+/B–)
5. COM-poort (COM)
6. Aardingspunt
7. Koellichaam
8. Aardingspunt

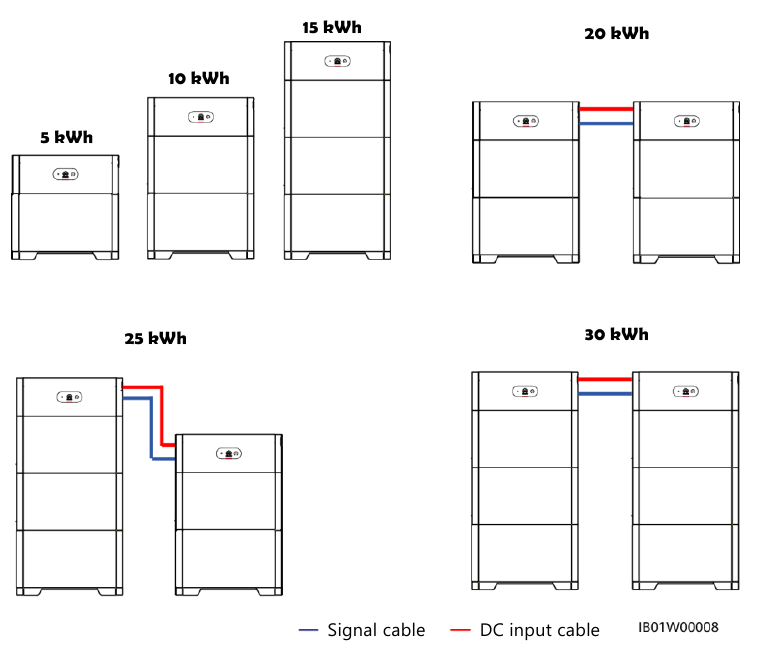

Beschrijving batterijcapaciteit
De batterij ondersteunt vermogens- en capaciteitsuitbreiding. Twee modules voor vermogensregeling kunnen parallel worden aangesloten. Eén module voor vermogensregeling ondersteunt maximaal drie batterij-uitbreidingsmodules.

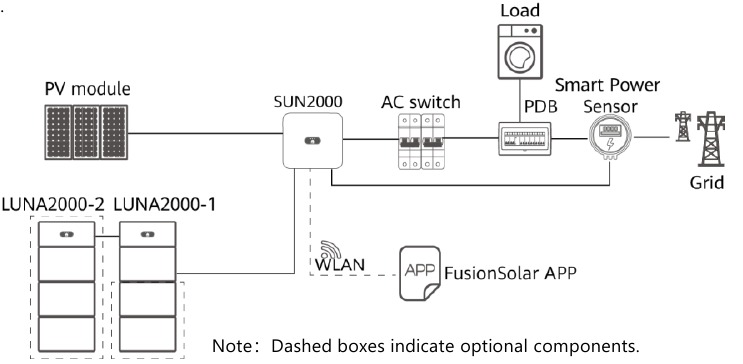

PV-systeem voor daken van woningen voor netaansluiting
Het PV-systeem voor daken van woningen voor netaansluiting bestaat over het algemeen uit de PV-module, de LUNA2000-batterij, een netaangesloten omvormer, een beheersysteem, een AC-schakelaar en een stroomverdeelkast (PDB).

Apparaatinstallatie

Installatievereisten

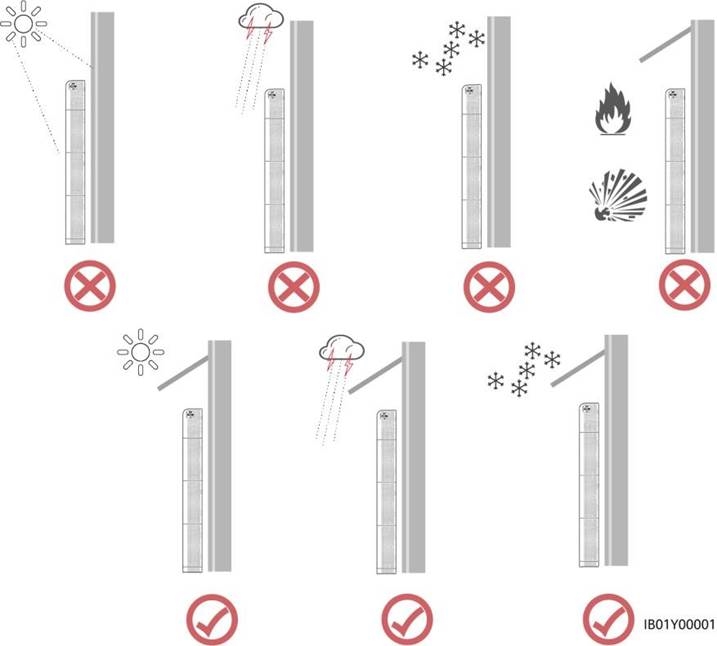

Installatieomgeving

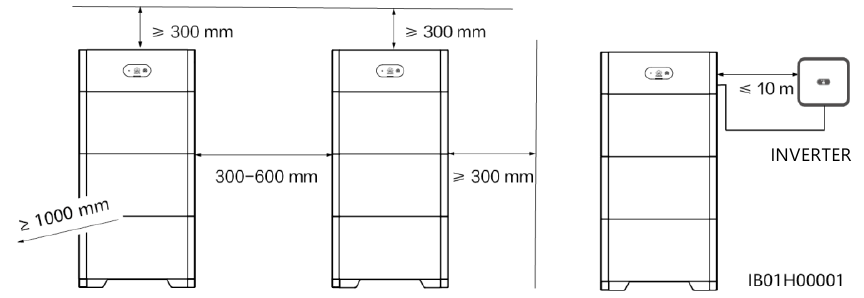

Installatieruimte

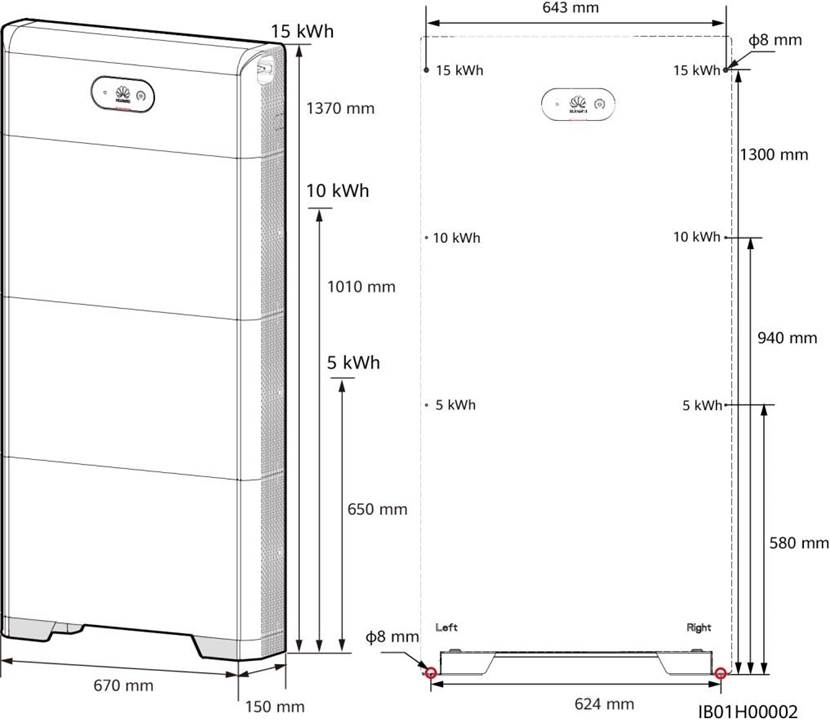

Afmetingen montagegaten

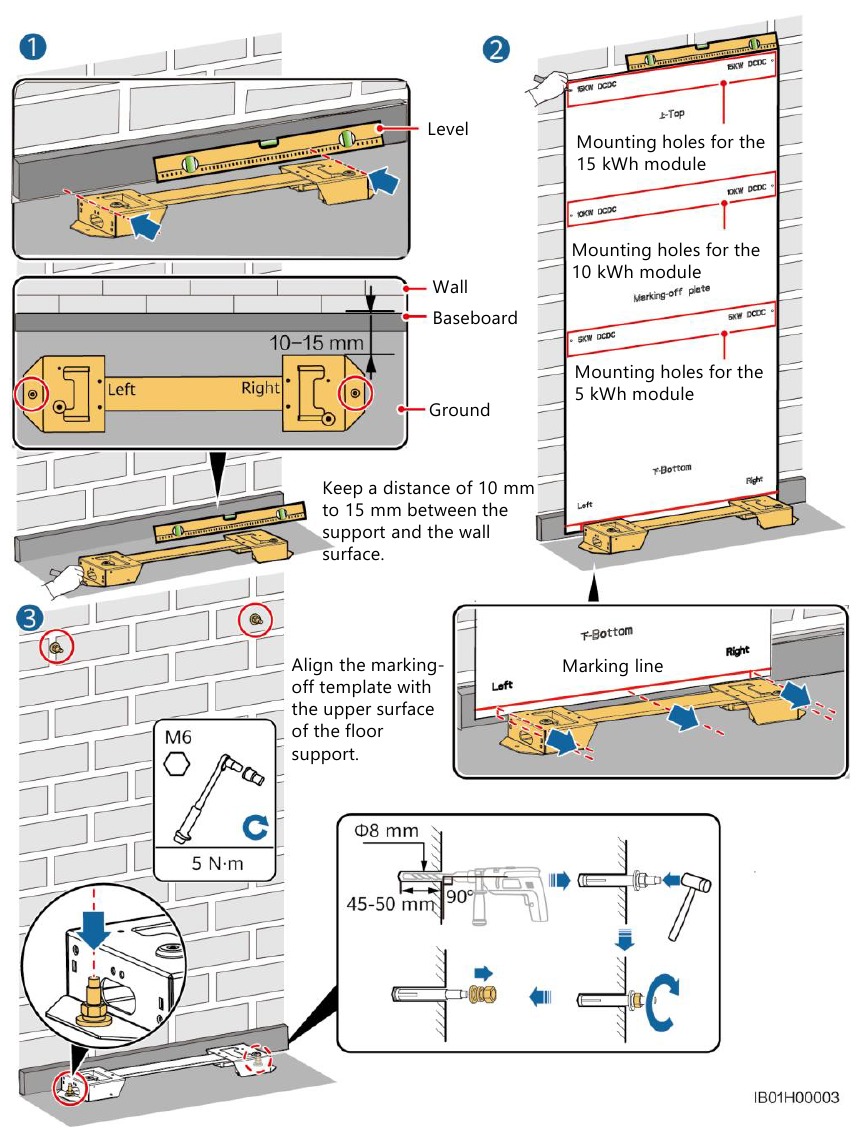

De vloerstandaard installeren

Vermijd het boren van gaten in de waterleidingen en kabels die in de muur zijn begraven.


De M6x60-spreidbouten die bij de batterij worden geleverd, worden voornamelijk gebruikt voor massieve betonnen muren en betonnen vloeren. Als andere typen muren en vloeren worden gebruikt, zorg er dan voor dat de muren en vloeren voldoen aan de eisen voor het draagvermogen en selecteer zelf de bouten.

Batterij-uitbreidingsmodules installeren

1. Installeer de batterij-uitbreidingsmodules en de module voor vermogensregeling op de standaard.

KENNISGEVING

• Het volgende beschrijft hoe de batterij-uitbreidingsmodules voor een model van 15 kWh moeten worden geïnstalleerd.
• De installatie van batterij-uitbreidingsmodules voor modellen van 5 kWh en 10 kWh is hetzelfde. Er wordt één batterij-uitbreidingsmodule geïnstalleerd voor een model van 5 kWh en er worden twee batterij-uitbreidingsmodules geïnstalleerd voor een model van 10 kWh.

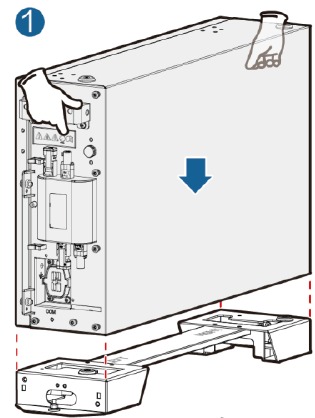

1. Lijn de eerste batterij-uitbreidingsmodule uit met de standaard op de vloerstandaard.

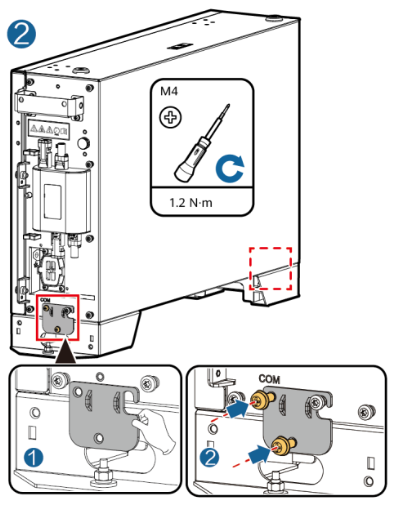

2. Installeer de verbindingsstukken aan beide zijden en draai de vier schroeven vast.

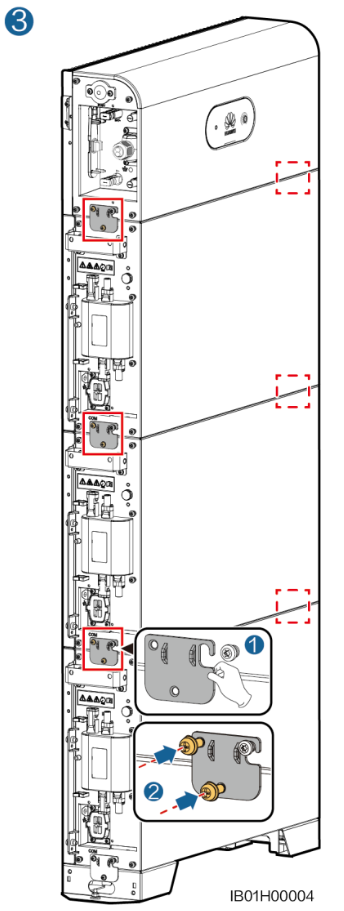

3. Installeer de resterende batterijmodules en de module voor vermogensregeling van onder naar boven. Nadat u een module hebt geïnstalleerd, zet u de linker- en rechterverbindingsstukken vast en installeert u de volgende module.

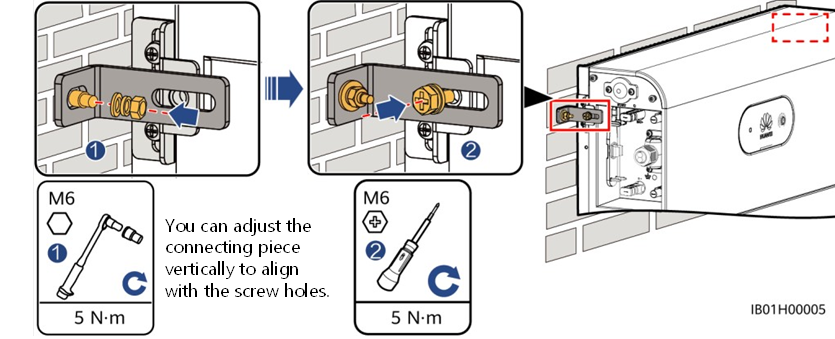

2. Zet de module voor vermogensregeling aan de muur vast.


Wandmontage

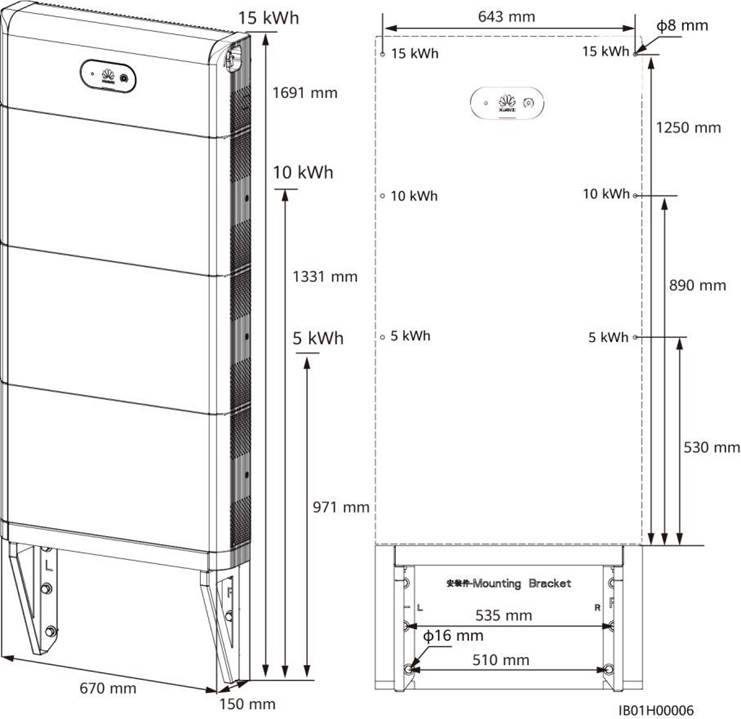

Afmetingen montagegaten

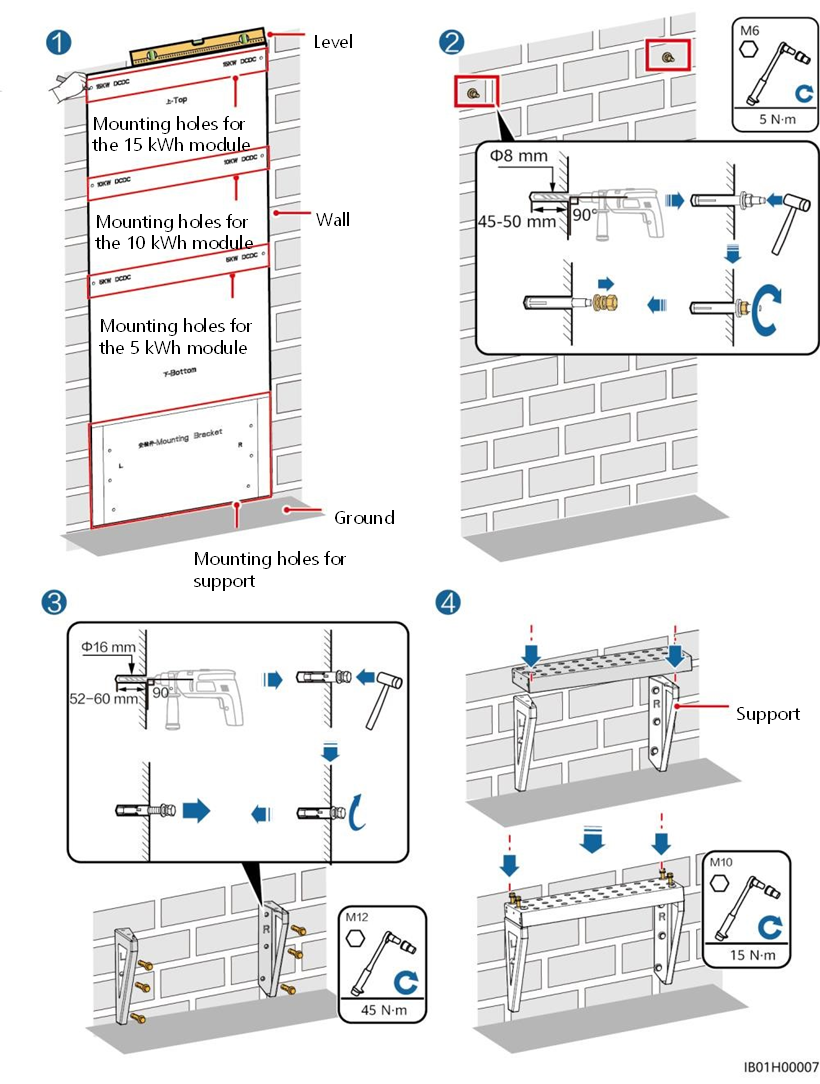

De standaard voor wandmontage installeren

U dient de montagesets voor wandmontage zelf aan te schaffen.


Vermijd het boren van gaten in de waterleidingen en kabels die in de muur zijn begraven.

Interne elektrische aansluitingen van de batterij

KENNISGEVING

• Sluit kabels aan in overeenstemming met de lokale installatiewetten en -voorschriften.
• Voordat u kabels aansluit, dient u ervoor te zorgen dat de DC-schakelaar op de batterij en alle schakelaars die op de batterij zijn aangesloten op OFF staan. Anders kan de hoge spanning van de batterij elektrische schokken veroorzaken.

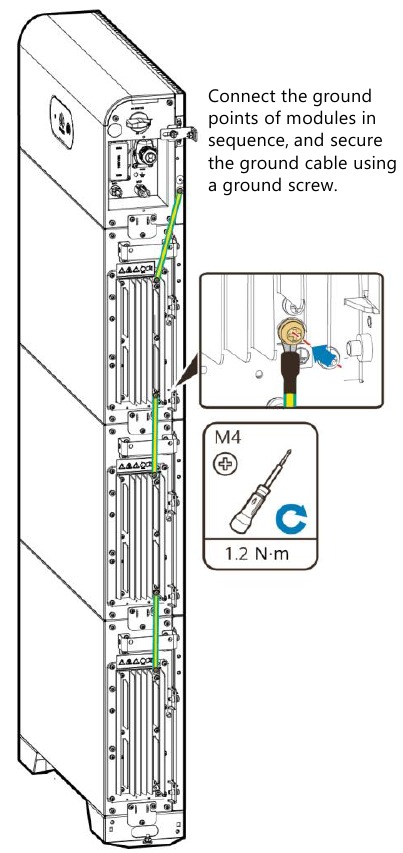

Een interne aardingskabel installeren

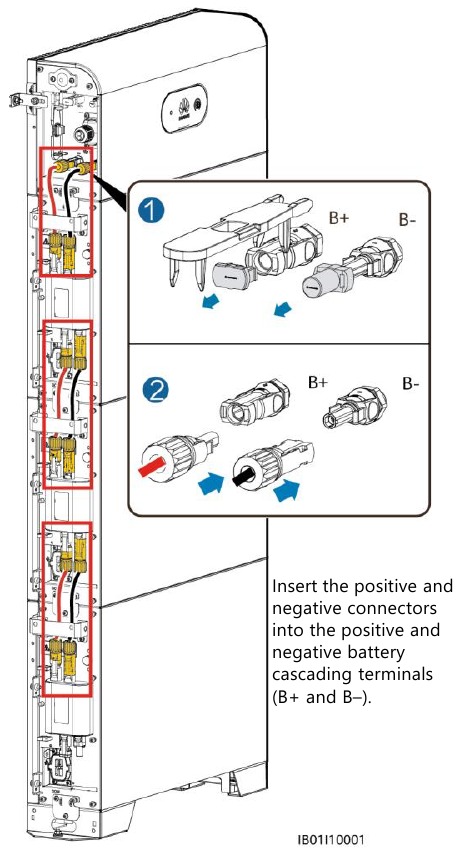

Interne DC-aansluitingen installeren

OPMERKING

• Interne elektrische kabels worden meegeleverd met de batterij, zie de paklijst in de verpakking.
• De Amphenol-aansluiting wordt gebruikt als de DC-aansluiting tussen de module voor vermogensregeling en de batterij-uitbreidingsmodules.

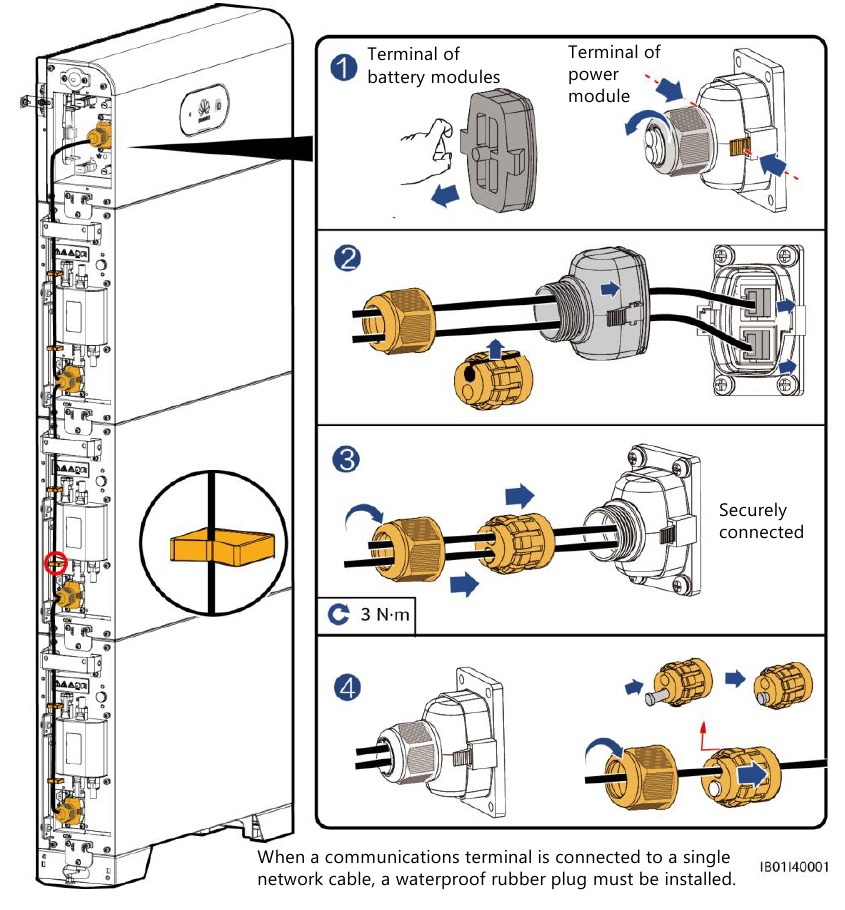

Interne signaalkabels aansluiten

Externe elektrische aansluitingen van de batterij

Kabels voorbereiden

LET OP

• Sluit kabels aan in overeenstemming met de lokale installatiewetten en -voorschriften.
• Voordat u kabels aansluit, moet u ervoor zorgen dat de DC-schakelaar op de batterij en alle schakelaars die op de batterij zijn aangesloten, op OFF staan. Anders kan de hoge spanning van de batterij leiden tot elektrische schokken.

Bereid kabels voor op basis van de vereisten van de locatie.

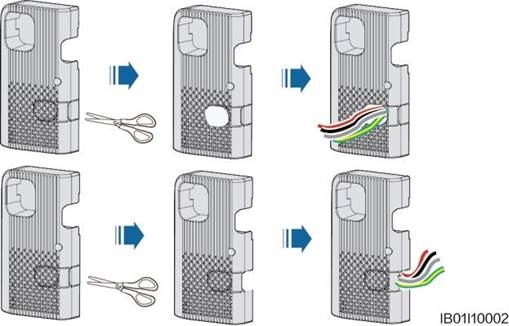

Kabels door de kabelopening leiden

Snijd een kabelopening op basis van de bekabelingsmodus en leid externe kabels door de kabelopening.
LET OP
Voordat u externe kabels aansluit, moet u de kabels door de kabelopening leiden om loskoppelen na de installatie te voorkomen.

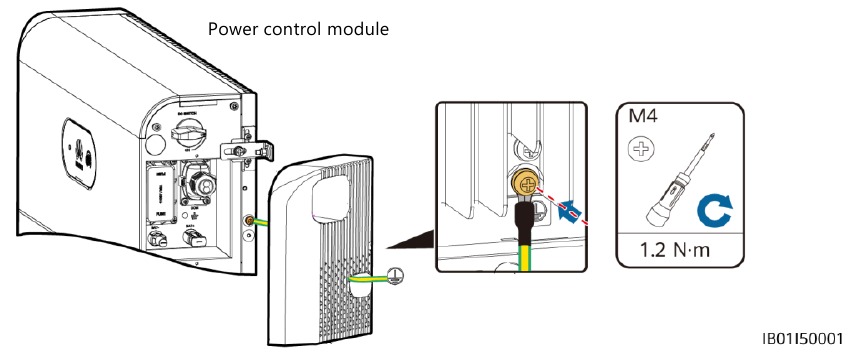

Een aardekabel installeren

OPMERKING

• Aarde een aardingspunt van de stroomregelmodule.
• Breng silicagel of verf aan rond de aardklem nadat de aardekabel is aangesloten.

DC-ingangskabels installeren

LET OP

1. U wordt geadviseerd om de batterijklemmen (BAT+ en BAT–) aan de schakelaarzijde op de omvormer aan te sluiten en de andere kant op de gecascadeerde batterij aan te sluiten.
2. De batterijaansluitingen gebruiken de positieve en negatieve metalen klemmen Staubli MC4 en DC-connectoren die bij de zonne-omvormer worden geleverd. Het gebruik van incompatibele positieve en negatieve metalen klemmen en DC-connectoren kan ernstige gevolgen hebben. De veroorzaakte schade aan het apparaat valt niet onder de garantie.

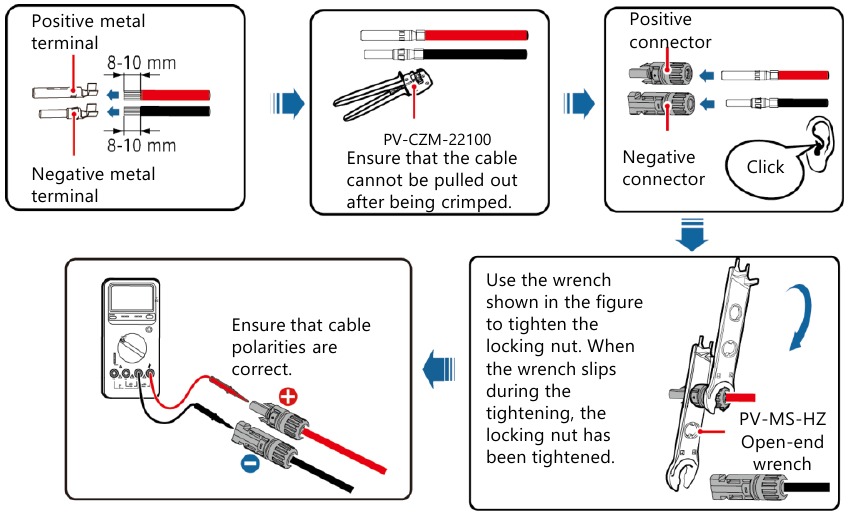

DC-connectoren assembleren

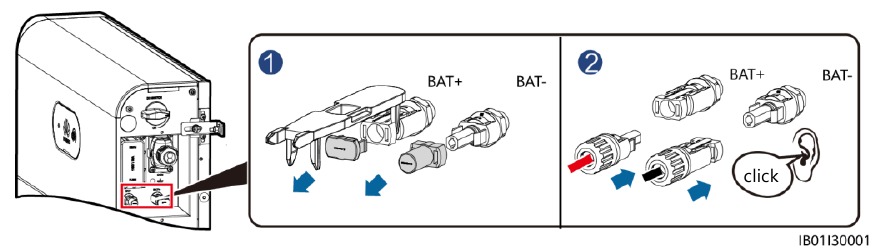

DC-ingangskabels installeren

• Gebruik speciale geïsoleerde gereedschappen om kabels aan te sluiten. Zorg ervoor dat de batterijkabels met de juiste polariteit zijn aangesloten. Als de batterijkabels omgekeerd zijn aangesloten, kan de batterij beschadigd raken.

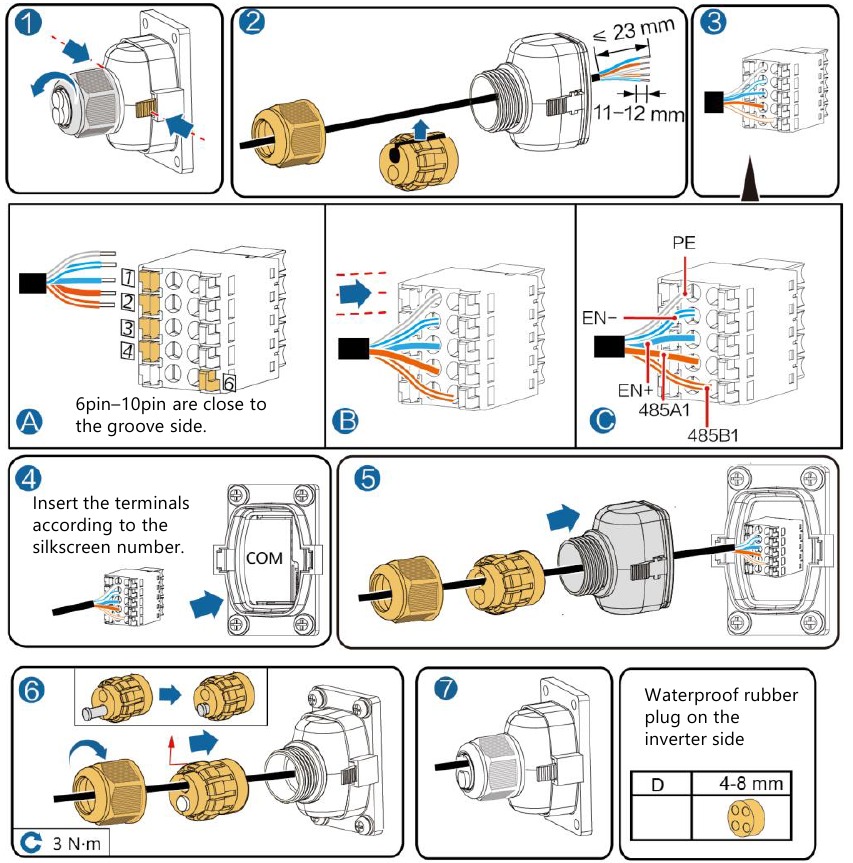

Een signaalkabel installeren

LET OP

• Wanneer u een signaalkabel aanlegt, scheid deze dan van stroomkabels en houd hem uit de buurt van sterke storingsbronnen om communicatie-onderbrekingen te voorkomen.
• Zorg ervoor dat de beschermingslaag van de kabel zich in de connector bevindt, dat overtollige kernaders van de beschermingslaag zijn afgesneden, dat de blootliggende kernader volledig in de kabelopening is gestoken en dat de kabel stevig is aangesloten.
• Gebruik een plug om de inactieve kabelopening met de waterdichte rubberen ring te blokkeren en draai vervolgens de borgdop vast.
• Als er meerdere signaalkabels moeten worden aangesloten, zorg er dan voor dat de buitendiameters van de signaalkabels hetzelfde zijn.

COM-poort pindefinities
De COM-poortdefinities aan beide zijden van de stroomregelmodule zijn hetzelfde. Het wordt aanbevolen om de COM-poort aan de schakelaarzijde op de omvormer aan te sluiten en de COM-poort aan de andere zijde op de gecascadeerde batterij aan te sluiten.

De communicatieterminal aansluiten op de omvormer

(Optioneel) Kabelverbindingen in trapsgewijze scenario's

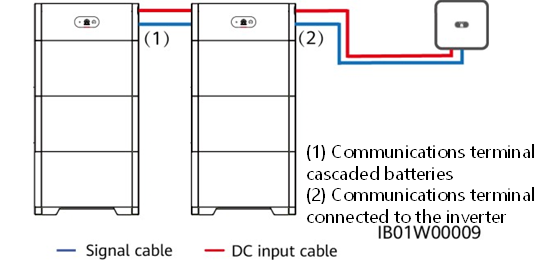

Trapsgewijze netwerken

Trapsgewijze DC-ingangsverbinding
Bereid DC-connectoren voor en sluit DC-batterij-cascade-aansluitingen (BAT+ en BAT–) aan voor batterijen in cascade. Zie paragraaf 4.4 "DC-ingangskabels installeren" voor meer informatie.

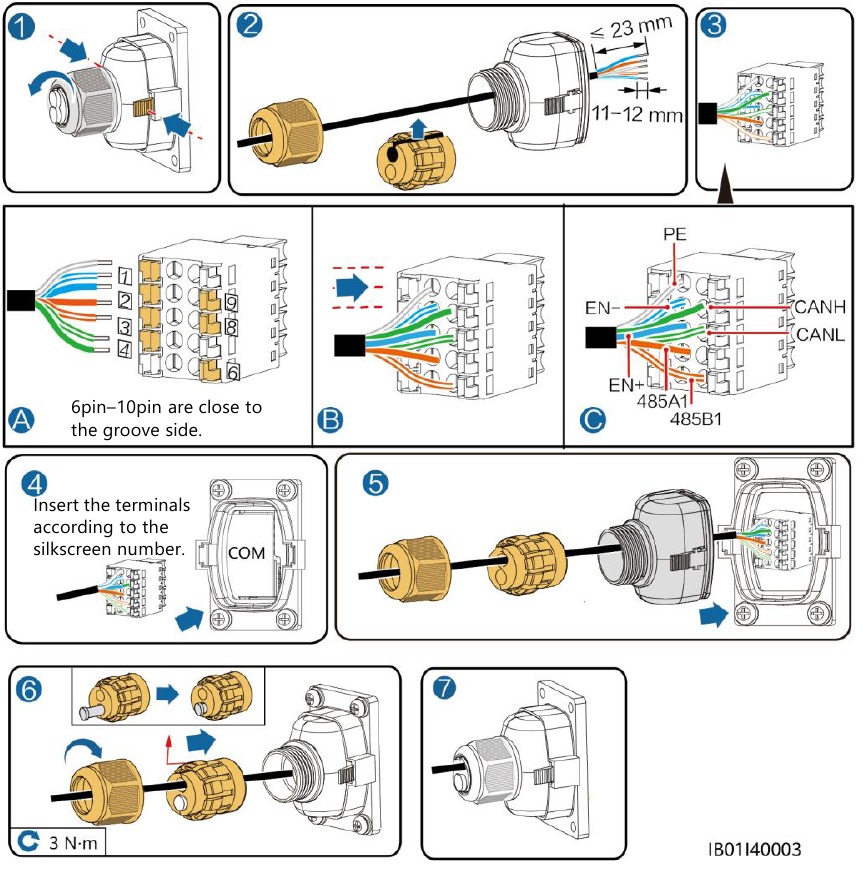

De communicatieterminal aansluiten voor trapsgewijze batterijen

Kabels aansluiten op de omvormer

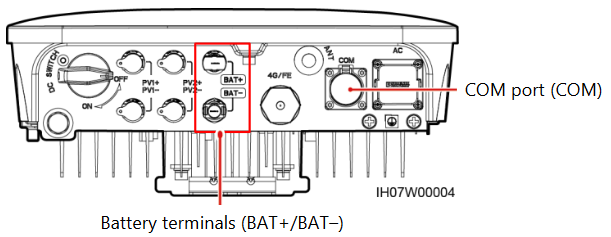

SUN2000-(2KTL-6KTL)-L1

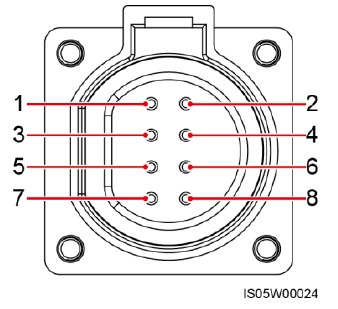

COM-poort pindefinities

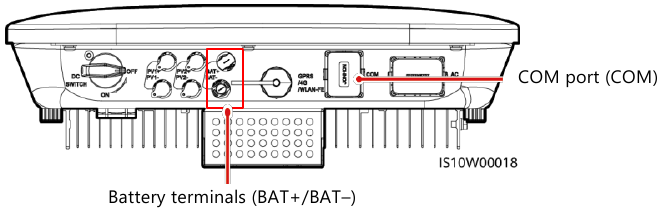

SUN2000-(3KTL-12KTL)-M1

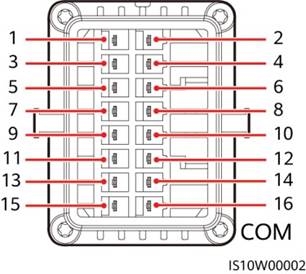

COM-poort pindefinities

De installatie verifiëren

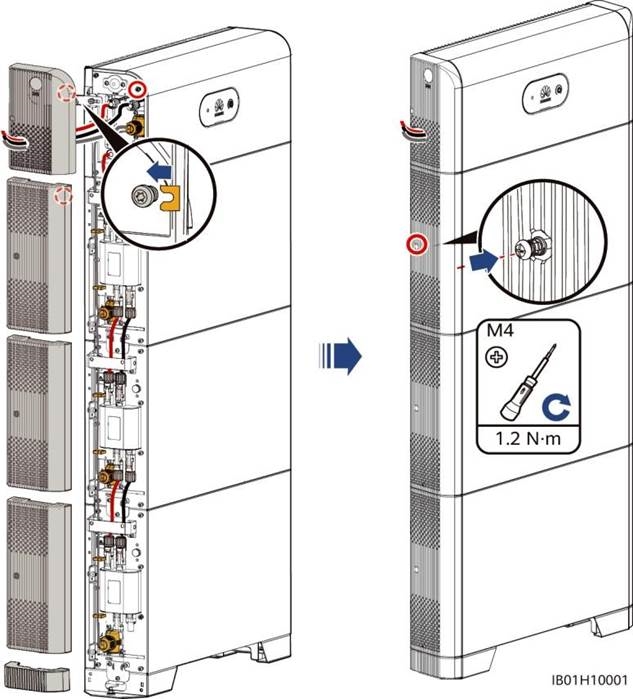

De kap installeren

Nadat de elektrische aansluitingen zijn voltooid, controleert u of de kabels correct en stevig zijn aangesloten, installeert u de externe beschermkap en zet u deze vast met schroeven.

De installatie verifiëren

Inbedrijfstelling bij inschakelen

De batterijvoeding aansluiten

LET OP

• Schakel na het inschakelen van de batterijschakelaar de omvormer in. Raadpleeg de snelgids voor het betreffende omvormermodel voor meer informatie over het inschakelen van de omvormer.
• Als er geen PV-module is geconfigureerd, drukt u op de zwarte startknop.

Schakel de DC-schakelaar op de batterij in. Nadat de batterij voor de eerste keer is geïnstalleerd en ingeschakeld, knippert de ring-LED gedurende drie cirkels. Bekijk de batterij-indicator om de bedrijfsstatus te controleren.

Type		Status (Knippert met lange intervallen: 1s aan en vervolgens 1s uit; Knippert met korte intervallen: 0,2s aan en vervolgens 0,2s uit)		Betekenis
Bedrijfsaanduiding				N/A
		Continu groen	Continu groen	Bedrijfsmodus
		Groen knipperend met lange intervallen	Groen knipperend met lange intervallen	Stand-bymodus
		Uit	Uit	Slaapmodus
		Rood knipperend met korte intervallen	N/A	Omgevingsalarm batterijstroomregelmodule
		N/A	Rood knipperend met korte intervallen	Omgevingsalarm batterijuitbreidingsmodule
		Continu rood	N/A	Storing batterijstroomregelmodule
		N/A	Continu rood	Storing batterijuitbreidingsmodule
Aanduiding batterijsysteem				N/A
				Geeft het batterijniveau aan. Eén balk vertegenwoordigt 10%.
		Continu rood		De eerste drie balken geven het aantal defecte batterijuitbreidingsmodules aan.

Batterij-implementatie

Download en installeer de FusionSolar-app van de nieuwste versie door te verwijzen naar de snelgids voor het betreffende omvormermodel of de FusionSolar App Quick Guide. Registreer u als installateur en maak een PV-installatie of eigenaar aan (sla deze stap over als er al een account bestaat). U kunt de FusionSolar App Quick Guide verkrijgen door de QR-code te scannen.

(Optioneel) De omvormer en Smart Dongle upgraden
Wanneer de app verbinding maakt met de omvormer, wordt er een bericht weergegeven waarin u wordt gevraagd de omvormerversie te upgraden. Smart Dongle V100R001C00SPC117 en latere versies ondersteunen de LUNA2000-batterij. Maar de Smart Dongle kan niet lokaal worden geüpgraded. U moet de upgrade uitvoeren via het beheersysteem. De upgradeprocedure wordt bijgewerkt in de Quick Guide. U kunt de QR-code aan de rechterkant scannen om de Quick Guide te verkrijgen.

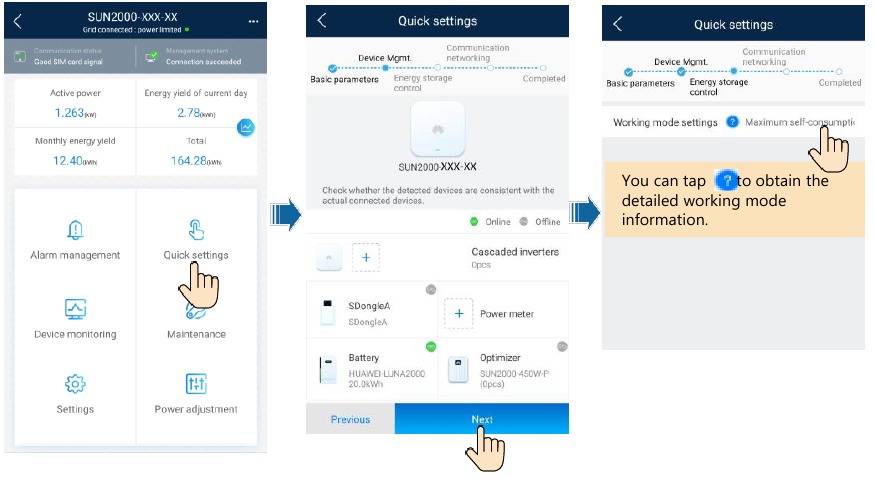

Snelle installatie (nieuwe implementatie)
Log in op de FusionSolar-app met het account van de installateur. Tik op Snelle instellingen op het startscherm om de batterij toe te voegen en de werkmodus van de batterij in te stellen.

Een apparaat toevoegen (scenario batterij-uitbreiding)
Kies op het startscherm Maintenance > Subdevice management (Onderhoud > Subapparaatbeheer), selecteer het batterijmodel en voeg batterijen toe.

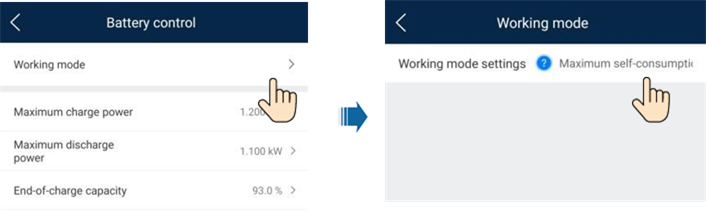

Batterijbediening instellen
Kies op het startscherm Power adjustment > Battery control (Stroomaanpassing > Batterijbediening) en stel de batterijparameters en werkmodus in.

Batterijstatus controleren

Nadat de batterij is toegevoegd, tikt u op Device monitoring (Apparaatbewaking) op het startscherm om de bedrijfsstatus, het niveau, het vermogen en de laad- en ontlaadstatus van de batterij te bekijken.

Onderhoud en upgrade

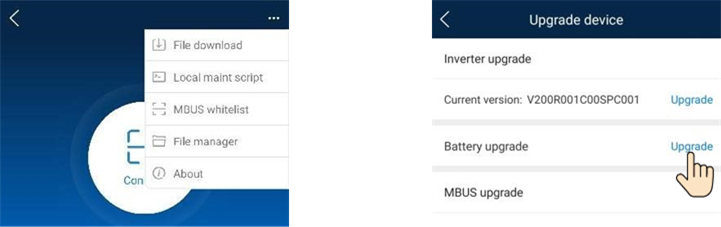

Batterij-upgrade
Wanneer het netwerk is verbonden, tikt u in het app-verbindingsscherm op > File download (Bestand downloaden) in de rechterbovenhoek. Kies vervolgens op het startscherm Maintenance > Upgrade device (Onderhoud > Apparaat upgraden) om de batterijversie te upgraden.

Opslag en opladen
De batterijen moeten gedurende een bepaalde periode worden opgeladen voor opslag. Raadpleeg de gebruikershandleiding voor meer informatie.

Zekering vervangen
Als een zekering moet worden vervangen, vervangt u deze door te verwijzen naar de gebruikershandleiding.
