Gira System 3000 Handleiding
- 1 Apparaatcomponenten
- 2 Beoogd gebruik
- 3 Productkenmerken
- 4 Inbedrijfstelling
- 5 Bediening van jaloezieën en rolluiken
- 6 Bediening van verlichting
- 7 Functies activeren
- 8 Informatie voor elektrotechnisch geschoolde personen
- 9 Technische gegevens
- 10 Parameterlijst
- 11 Veiligheidsinstructies
- 12 Referenties
- 13 Download handleiding
- 14 In andere talen

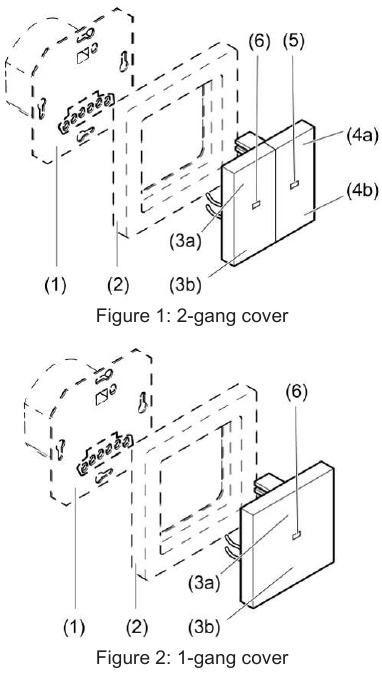

Apparaatcomponenten
- Inzetstuk
- Afdekraam
-
- Jaloezie/rolluik omhoog/licht aan, helderder
- Jaloezie/rolluik omlaag/licht uit, donkerder
-
- Uitschakelfunctie
- Bluetooth-koppeling activeren, automatische werking activeren/deactiveren
- Functie-led
- Statusled
Ledweergave
| Groen | Jaloezie/rolluik geactiveerd/licht ingeschakeld |
| Rood | Uitschakelfunctie actief |
| Rood, drievoudig knipperen | Afdekking was eerder met een ander inzetstuk verbonden |
| Oranje | Automatische werking gedeactiveerd (alleen afdekking met 2 vakken) |
| Blauw | Bluetooth-verbinding actief |
| Blauw knipperend | Bluetooth-koppelingsmodus actief |
| Snel blauw knipperend | Apparaatupdate wordt uitgevoerd |
| Blauw, drievoudig knipperend | Tijd niet ingesteld |
Prioriteiten voor de ledweergave:
- Rode led vóór groene of oranje led
- Blauwe led vóór rode led
Beoogd gebruik
- Handmatige en tijdgestuurde bediening van bijv. jaloezieën, rolluiken, markiezen, verlichting of ventilatoren
- Bediening en programmering met mobiel eindapparaat (smartphone of tablet) via Bluetooth met app
- Bediening van schakel-, dim- of jaloezie-inzetstuk, 3-draads nevenpost of DALI Power-regeleenheid van System 3000
Standaardinstelling
- Schakeltijden op een jaloezie-inzetstuk:
↑ 07:00, ma - do
↓ 21:00, ma - do
↑ 07:00, vr
↓ 21:30, vr
↑ 09:00, za
↓ 21:30, za
↑ 09:00, zo
↓ 21:00, zo
Astro-functie is gedeactiveerd - Automatische zomer-/wintertijdomschakeling is actief
Er zijn geen schakeltijden beschikbaar bij bediening op een schakel-/diminzetstuk.
Gedrag na een stroomuitval
Stroomuitval minder dan gangreserve
- Alle gegevens en instellingen blijven behouden
- Gemiste schakeltijden worden niet later uitgevoerd
Stroomuitval groter dan gangreserve
- De blauwe led knippert driemaal herhaaldelijk tot de tijd automatisch wordt bijgewerkt wanneer verbonden met de app
- Er worden geen schakelhandelingen uitgevoerd
- Schakeltijden blijven behouden
Productkenmerken
Functies rechtstreeks op de afdekking
- Bediening van jaloezieën/rolluiken en verlichting
- Evaluatie van 2-draads of 3-draads nevenpost, draaiknop-nevenpost, Bluetooth-wandsensor of drukknop
- Activeren/deactiveren van de uitschakelfunctie (alleen afdekking met 2 vakken)
- Activeren/deactiveren van automatische werking (alleen afdekking met 2 vakken)
- Looptijd en ventilatiestand van de jaloezie/het rolluik kunnen worden opgeslagen
- Inschakelhelderheid of inschakelen op laatste helderheid met diminzetstuk kan worden opgeslagen
- Activeren/deactiveren van nachtmodus (alleen afdekking met 2 vakken)
Functies via app
- Bediening van jaloezieën/rolluiken en verlichting met statusfeedback
- Weergave van huidige jaloezie-/rolluikstand, dimstand of schakeltoestand
- Programmering van max. 40 individuele schakeltijden
- Jaloezie- en lamellenstanden of schakel- en dimwaarden kunnen op elk schakeltijdstip worden opgeslagen
- Mogelijkheid om schakeltijden van andere apparaten te kopiëren
- Schakelen bij zonsopgang en/of voor zonsondergang (astrofunctie)
- Astro-tijd via positiebepaling
- Astro-tijdverschuiving kan voor elke schakeltijd worden ingesteld
- Automatische zomer-/wintertijdomschakeling, kan worden uitgeschakeld
- Oproepfunctie stelt een persoon in staat om indien nodig de aandacht te trekken
- Willekeurige functie maakt het mogelijk om schakeltijden willekeurig uit te voeren in een tijdsbestek van +/- 15 min.
- Uitschakelfunctie
- Nachtmodus
- Automatische datum- en tijdupdate bij verbinding met smartphone
- Code-aanvraag ter bescherming van tijdprogramma's en configuratie mogelijk
- Een ventilatiestand, jaloezie-/rolluiklooptijd, lamellen-omschakeltijd en omschakeltijd voor richtingsverandering opslaan
- Omschakelen naar omgekeerde werking voor jaloezie-inzetstukken mogelijk
- Maximale helderheid en minimale helderheid voor diminzetstuk kunnen worden ingesteld
- Zonbeschermings- en schemerfuncties zijn mogelijk via optionele helderheidssensor
Inbedrijfstelling
App installeren op een mobiel eindapparaat
Vereiste voor bediening via app is een mobiel eindapparaat met Bluetooth-interface waarop het Android-besturingssysteem of iOS draait.
- Download en installeer de Gira System 3000-app vanuit de iTunes App Store (iOS) of de Google Play Store (Android).
Mobiele eindapparaten koppelen via Bluetooth
Voorwaarde: Het inzetstuk moet zijn aangesloten en uitgeschakeld. De afdekking wordt op het inzetstuk geplaatst en het mobiele eindapparaat bevindt zich dicht bij de afdekking.
- Koppelingsmodus activeren:
Afdekking met 2 vakken: Druk langer dan 4 seconden op de knop (4b).
Afdekking met 1 vak: Druk met de belasting uitgeschakeld langer dan 4 seconden op de knoppen (3a) en (3b).
De blauwe led knippert langzaam. De koppelingsmodus is één minuut actief. - Start de Gira System 3000 app en zoek naar het te koppelen apparaat. De "Gira Timer"-afdekking wordt weergegeven in de app.
- Koppeling uitvoeren.
De koppelingsmodus wordt automatisch afgesloten na een succesvolle koppeling. De blauwe led licht op ter bevestiging van een actieve verbinding.
Er kunnen maximaal 8 mobiele eindapparaten met een afdekking worden gekoppeld. Bij het koppelen van het 9e apparaat wordt het minst gebruikte apparaat verwijderd.
Om positiebewegingen van de jaloezie/het rolluik op een jaloezie-inzetstuk te kunnen uitvoeren, wordt na de programmering een referentiebeweging in de bovenste eindpositie uitgevoerd. Deze referentiebeweging mag niet worden gestopt.
Bediening van jaloezieën en rolluiken
Alle instellingen en bedieningen zijn ook mogelijk via de app.
De jaloezie/het rolluik bewegen
- Druk langer dan één seconde op de knop (3a) of (3b).
De jaloezie/het rolluik beweegt in de gewenste richting naar de eindpositie of stopt wanneer de knop opnieuw wordt ingedrukt.
Als een ventilatiestand is opgeslagen, stopt de jaloezie in de ventilatiestand wanneer deze naar beneden beweegt (zie Ventilatiestand opslaan).
Bij uitvoering via een Bluetooth-wandsensor wordt de jaloezie/het rolluik geactiveerd zolang er druk op de knop wordt uitgeoefend.
De lamellen aanpassen
- Druk korter dan één seconde op de knop (3a) of (3b).
Looptijd jaloezie/rolluik opslaan
Om positioneringsbewegingen uit te voeren, moet de looptijd van de jaloezie/het rolluik vooraf worden opgeslagen.
Om de looptijd van de jaloezie/het rolluik op te slaan, moet de jaloezie naar de bovenste eindpositie worden bewogen en de statusled (6) automatisch uitschakelen.
- Druk vanuit de bovenste eindpositie langer dan een seconde op de knop (3b). De jaloezie/het rolluik beweegt in de richting van de onderste eindpositie.
- Houd de knoppen (3a) en (3b) ingedrukt.
De jaloezie/het rolluik blijft stilstaan, maar blijft na 4 seconden bewegen. - Zodra de jaloezie/het rolluik de onderste eindpositie heeft bereikt, laat u de knoppen los en drukt u binnen de volgende 4 seconden op de knop (3b).
De looptijd wordt opgeslagen. De jaloezie/het rolluik beweegt terug naar de bovenste eindpositie.
De ventilatiestand opslaan
Om de ventilatiestand op te slaan, moet de jaloezie naar de bovenste eindpositie worden bewogen en de statusled (6) automatisch uitschakelen.
- Druk vanuit de bovenste eindpositie langer dan een seconde op de knop (3b). De jaloezie/het rolluik beweegt in de richting van de onderste eindpositie.
- Houd de knoppen (3a) en (3b) ingedrukt.
De jaloezie/het rolluik blijft stilstaan, maar blijft na 4 seconden bewegen. - Zodra de gewenste ventilatiestand is bereikt, laat u de knoppen los en drukt u binnen de volgende 4 seconden op de knop (3a).
De ventilatiestand wordt opgeslagen. De jaloezie/het rolluik beweegt terug naar de bovenste eindpositie.
Als de ventilatiestand opnieuw wordt opgeslagen, wordt de oude waarde overschreven.
Bediening van verlichting
Alle instellingen en bedieningen zijn ook mogelijk via de app.
Het licht schakelen
- Druk korter dan 0,4 seconden op de knop (3a) of (3b).
Met een diminzetstuk schakelt het licht naar de laatst ingestelde helderheid of een opgeslagen helderheid.
Licht inschakelen met minimale helderheid
- Druk langer dan 0,4 seconden op de knop (3b).
De helderheid aanpassen
- Druk langer dan 0,4 seconden op de knop (3a) of (3b).
De kleurtemperatuur instellen
Alleen met DALI Power-regeleenheid.
- Druk in de ingeschakelde toestand tweemaal boven of onder binnen 0,4 seconden op de knop (3a) of (3b) (dubbelklik). Het licht schakelt uit en weer in. Het apparaat bevindt zich in de kleurtemperatuurmodus.
- Druk lang op de knop (3a) of (3b) om de kleurtemperatuur te wijzigen.
Na een verdere dubbelklik schakelt het apparaat terug naar de normale werking en signaleert dit met een kortstondig uit- en weer inschakelen. Na één minuut zonder bediening keert het apparaat ook terug naar de normale werking.
De inschakelhelderheid/kleurtemperatuur opslaan
- De helderheid aanpassen
- Kleurtemperatuur instellen (alleen DALI Power-regeleenheid)
- Druk langer dan 4 seconden op de knoppen (3a) en (3b).
De inschakelhelderheid/kleurtemperatuur is opgeslagen. Ter bevestiging wordt het licht kortstondig uit- en weer ingeschakeld.
De inschakelhelderheid/kleurtemperatuur verwijderen
- Druk kort op de knop (3): Het licht schakelt in met de opgeslagen inschakelhelderheid en kleurtemperatuur.
- Druk zonder de helderheid te wijzigen langer dan 4 seconden op de knoppen (3a) en (3b).
De inschakelhelderheid is verwijderd.
Het inschakelen vindt plaats bij de laatst ingestelde helderheid/kleurtemperatuurwaarde. Ter bevestiging wordt het licht kortstondig uit- en weer ingeschakeld.
Functies activeren
Automatische werking activeren/deactiveren (alleen afdekking met 2 vakken)
- Druk kort op de knop (4b).
De automatische modus wordt geactiveerd/gedeactiveerd.
Wanneer de automatische werking is gedeactiveerd, wordt de functie-led (5) oranje. Opgeslagen looptijden worden niet uitgevoerd.
De uitschakelfunctie activeren/deactiveren (alleen afdekking met 2 vakken)
De uitschakelfunctie schakelt de nevenpostbediening en bediening via de app uit en deactiveert de automatische werking. Handmatige bediening met knoppen (3a) en (3b) blijft mogelijk.
Bij jaloezieën blijft nevenpostbediening in de richting "OMHOOG" (windalarm) mogelijk.
- Druk langer dan 4 seconden op de knop (4a).
De uitschakelfunctie wordt geactiveerd of gedeactiveerd.
De functie-led (5) wordt rood als de uitschakelfunctie actief is.
De uitschakelfunctie kan ook worden ingesteld met de app (parameterlijst). Bij de afdekking met 1 vak wordt de statusled (6) verlicht wanneer de uitschakelfunctie actief is.
Nachtmodus activeren/deactiveren (alleen afdekking met 2 vakken)
In de nachtmodus branden de status- en functie-leds niet permanent, maar slechts 5 seconden nadat een knop is ingedrukt.
- Druk langer dan 4 seconden op de knoppen (4a) en (4b).
De nachtmodus is geactiveerd: De functie-led wordt 3 seconden rood.
De nachtmodus is gedeactiveerd: De functie-led wordt 3 seconden groen.
Bij de afdekkingen met 1 en 2 vakken kan de nachtmodus worden ingesteld met de app (parameterlijst).
Oproepfunctie
Met de functie kan een persoon indien nodig de aandacht trekken. Een oproep kan worden geactiveerd via een 2-draads nevenpost, Bluetooth-wandsensor of drukknop.
Voorwaarde: De oproepfunctie is geactiveerd via de app.
- Druk op de knop van de nevenpost.
Het licht knippert (1 seconde aan, 1 seconde uit) tot de oproep wordt bevestigd door een willekeurige knop op het apparaat te bedienen.
Het apparaat terugzetten naar de fabrieksinstelling
- Druk tijdens de eerste 2 minuten na het inschakelen van de netspanning langer dan 20 seconden op de knoppen (3a) en (3b) tot de rode statusled snel knippert.
- Laat de knoppen (3a) en (3b) los en druk binnen 10 seconden nogmaals kort op de knoppen. De rode statusled knippert ca. 5 seconden langzamer.
Het apparaat is teruggezet naar de standaardinstelling (standaardinstelling). De blauwe led knippert driemaal om aan te geven dat de tijd niet is ingesteld.
Op een jaloezie-inzetstuk wordt een referentierun naar de bovenste eindpositie uitgevoerd.
Na het terugzetten van het apparaat naar de standaardinstelling, moet het uit de app worden verwijderd.
Op iOS-apparatuur moet het apparaat ook handmatig worden verwijderd uit de lijst met gekoppelde Bluetooth-apparaten (Instellingen/Bluetooth). Anders is opnieuw koppelen niet mogelijk.
Informatie voor elektrotechnisch geschoolde personen
Levensgevaar door elektrische schok
Schakel het apparaat spanningsvrij. Dek spanningvoerende delen af.
Het apparaat monteren
Schakel-, dim- of jaloezie-inzetstuk of 3-draads nevenpost zijn correct gemonteerd en aangesloten (zie instructies van de betreffende inzetstukken).
- Plaats de afdekking met frame op het inzetstuk.
- Schakel de netspanning in.
Als de statusled (6) met herhaalde tussenpozen driemaal rood knippert, was de afdekking eerder met een ander inzetstuk verbonden. Om de bediening weer mogelijk te maken, plaatst u de afdekking op het juiste inzetstuk of drukt u langer dan 4 seconden op de knoppen (3a) en (3b).
Technische gegevens
| Omgevingstemperatuur | -5... +45°C |
| Opslag-/transporttemperatuur | -20... +70°C |
| Nauwkeurigheid per maand | ± 10 s |
| De tijd wordt bij elke verbinding met de app bijgewerkt | |
| Gangreserve | ca. 4 uur |
| Radiofrequentie | 2.402... 2.480 GHz |
| Zendvermogen | max. 2,5 mW, klasse 2 |
| Zendbereik | Typ. 10 m |
| Gegevens conform EN 60730-1 | |
| Type werking | 1.B.S.T |
| Vervuilingsgraad | 2 |
| Meetstootspanning | 4000 V |
Parameterlijst
Instelbare parameters via app
Afhankelijk van het inzetstuk kunnen de volgende parameters met de app worden gewijzigd.
Instellingen voor schakel-/dim- en jaloezie-inzetstukken
| Parameters | Instellingsopties, Standaardinstelling | Uitleg |
| Verschuiven van de zonsopgangstijd | +/- 0... 120 minuten Standaardinstelling: 0 minuten | Astro-tijden vertegenwoordigen de zonsopgangs- en zonsondergangstijden in de loop van een kalenderjaar. Als u wilt dat het schakelen in de vroege ochtend bij het begin van de schemering of pas bij volledige helderheid wordt uitgevoerd, kan dit worden gerealiseerd met deze verschuiving. |
| Verschuiven van de zonsondergangstijd | +/- 0... 120 minuten Standaardinstelling: 0 minuten | Astro-tijden vertegenwoordigen de zonsopgangs- en zonsondergangstijden in de loop van een kalenderjaar. Als u wilt dat het schakelen in de avond bij het begin van de schemering of pas bij volledige duisternis wordt uitgevoerd, kan dit worden gerealiseerd met deze verschuiving. |
| Locatie instellen | Bepaling van de huidige positie via de GPS-functie van het mobiele eindapparaat. | Om de Astro-tijden aan te passen aan de geografische locatie, moet de GPS-functie van het mobiele eindapparaat worden geactiveerd. De Astro-tijd wordt eenmaal per week berekend voor de gelokaliseerde plaats. |
| Tijd wijzigen | Aan, Uit Standaardinstelling: Aan | Activeert automatische zomer-/wintertijdomschakeling. |
| Nachtmodus | Aan, Uit Standaardinstelling: Uit | In de nachtmodus brandt de status-led niet permanent, maar slechts 5 seconden nadat er op een knop is gedrukt. |
| Uitschakelfunctie | Aan, Uit Standaardinstelling: Uit | De uitschakelfunctie schakelt de uitbreidingswerking en de bediening via de app uit en deactiveert de automatische bediening. Handmatige bediening met behulp van knoppen (3a) en (3b) blijft mogelijk. |
| EnOcean-schakelaar | MAC-adres Naam Enkele tuimelschakelaar Linker tuimelschakelaar Rechter tuimelschakelaar | De Bluetooth-wandzender moet met het apparaat worden verbonden om het te kunnen bedienen. Voer hier het MAC-adres van de Bluetooth-wandzender in, selecteer de apparaatknop die voor de bediening moet worden gebruikt en wijs een naam toe. Er kunnen maximaal 8 Bluetooth-wandzenders op het apparaat worden aangesloten. |
Instellingen voor alle schakel- en dim-inzetstukken
| Parameters | Instellingsopties, Standaardinstelling | Uitleg |
| Oproepfunctie activeren | Aan, Uit Standaardinstelling: Uit | De functie stelt een persoon in staat om indien nodig de aandacht te trekken. Als de functie is geactiveerd, kan een oproep worden geactiveerd via een 2-draads uitbreiding, Bluetooth-wandzender of drukknop. Als een oproep is geactiveerd, knippert de verlichting (1 seconde aan, 1 seconde uit) totdat de oproep wordt bevestigd door een knop op het apparaat te bedienen. Een geactiveerde oproep overschrijft alle functies van het apparaat. De functies blijven op de achtergrond actief, zodat het apparaat na bevestiging naar de respectieve huidige status schakelt. |
Instellingen alleen voor dim-inzetstukken, DALI-vermogensregeleenheid
| Parameters | Instellingsopties, Standaardinstelling | Uitleg |
| Inschakelhelderheid | 1...100 % Standaardinstelling: 100% | Tijdens een korte werking schakelt de uitgang in op de ingestelde inschakelhelderheid. Opmerking: Als de waarde hoger is dan de ingestelde maximale helderheid of lager dan de minimale helderheid, schakelt het systeem over naar de juiste grenswaarde. |
| Maximale dimwaarde | 75...100 % Standaardinstelling: 100% | Specificeert de maximaal instelbare helderheid. |
| Minimale dimwaarde | 1... 67 % Standaardinstelling: 5% | Specificeert de minimaal instelbare helderheid. |
| Kleurtemperatuur Alleen voor DALI-vermogensregeleenheid | Minimale kleurtemperatuur 2000... 4500 K | Minimale kleurtemperatuur: Definieert de minimale kleurtemperatuur die kan worden ingesteld. |
| Maximale kleurtemperatuur 5000... 10000 K | Maximale kleurtemperatuur: Definieert de maximale kleurtemperatuur die kan worden ingesteld. | |
| Inschakelkleurtemperatuur 2000... 10000 K | Inschakelkleurtemperatuur: Het licht wordt ingeschakeld met een opgeslagen kleurtemperatuur. | |
| Fabrieksinstelling: Minimale kleurtemperatuur 2000 K, maximale kleurtemperatuur 6000 K, inschakelkleurtemperatuur 2700 K |
Instellingen alleen voor schakelinzetstukken
| Parameters | Instellingsopties, Standaardinstelling | Uitleg |
| Uitschakelvoortijd | Aan, Uit Standaardinstelling: Uit | Als de uitschakelwaarschuwing actief is, wordt het licht niet direct uitgeschakeld. Het licht gaat 30, 20 en 10 seconden voor permanente uitschakeling uit. |
Instellingen alleen voor 2-kanaals schakelinzetstukken
| Parameters | Instellingsopties, Standaardinstelling | Uitleg |
| Inschakelvertraging voor uitgang 2 activeren | Aan, Uit Standaardinstelling: Aan | Schakelt de inschakelvertraging voor uitgang 2 in en uit. Als de parameter is uitgeschakeld, schakelt uitgang 2 gelijktijdig met uitgang 1 in. |
| Inschakelvertraging uitgang 2 | 0 s... 60 min Standaardinstelling: 2 min | Na het inschakelen van uitgang 1 schakelt uitgang 2 ook in nadat de hier ingestelde tijd is verstreken. |
| Uitschakelvertraging voor uitgang 2 | 0 s... 60 min Standaardinstelling: 5 min | Na het uitschakelen van uitgang 1 schakelt uitgang 2 ook uit nadat de hier ingestelde tijd is verstreken. |
Instellingen alleen voor jaloezie-inzetstukken
| Parameters | Instellingsopties, Standaardinstelling | Uitleg |
| Bedrijfsmodus | Rolluik Jaloezie Zonnescherm Standaardinstelling: Rolluik | Rolluik Een rolluik of een zonnescherm wordt bediend waarvoor de functie Stoffen oprekken vereist is. Jaloezie Een jaloezie wordt bediend. Zonnescherm Een zonnescherm wordt bediend waarvoor de functie Stoffen oprekken vereist is. |
| Looptijd | 1... 360 s Standaardinstelling: 120 s | Absolute tijd die de jaloezie/het rolluik nodig heeft van de bovenste naar de onderste eindpositie. De invoer is essentieel als er positiebewegingen moeten plaatsvinden. |
| Lamellen afsteltijd | 0... 10 s Standaardinstelling: 0 s | Absolute tijd voor het omschakelen van jaloezielamellen. Hier kan de tijd voor het oprekken van de stof worden ingesteld voor de bediening van zonneschermen. |
| Inverse werking | Aan, Uit Standaardinstelling: Uit | Inverteert de activering van de relaisuitgangen. Tijdens inverse werking moeten de relaisuitgangen "Omhoog" en "Omlaag" in omgekeerde volgorde worden geactiveerd. Dit is bijvoorbeeld vereist voor het bedienen van dakramen. |
| Ventilatiestand jaloezie-/rolluikhoogte | 0... 100 % Standaardinstelling: 100% | De jaloezie/het rolluik stopt in deze positie bij het afsluiten. Deze parameter is alleen zichtbaar in de rolluikbedrijfsmodus. |
| Ventilatiestand lamelpositie | 0... 100 % Standaardinstelling: 100% | Ventilatiestand in de bedrijfsmodus "Jaloezie": De jaloezie/het rolluik beweegt naar de onderste eindpositie en de lamellen kantelen naar de hier ingestelde waarde. |
Instellingen met optionele helderheidstemperatuursensor
| Parameters | Instellingsopties, Standaardinstelling | Uitleg |
| Helderheidssensor inleren | MAC-adres invoeren. | Na het invoeren van het MAC-adres wordt de ontvangen helderheid voor de controller gebruikt door helderheidsafhankelijke schakelbewerkingen. |
| Helderheidsevaluatie | Aan, Uit Standaardinstelling: Uit | Als de helderheidsevaluatie is ingeschakeld en de helderheidsdrempelwaarde gedurende meer dan 2 minuten wordt overschreden, wordt zonwering uitgevoerd. Als de helderheid gedurende meer dan 15 minuten onder de ingestelde helderheidsdrempelwaarde daalt, wordt de zonwering gedeactiveerd. |
| Helderheidsdrempel | 4.000... 80.000 lux Standaardinstelling: 20.000 lux | Helderheidsdrempel om zonwering uit te voeren |
| Actie zonwering actief | Afhankelijk van het gebruikte inzetstuk Schakelen, dimmen of verplaatsen van de jaloezie/het rolluik | De ingestelde waarde wordt opgeroepen wanneer de helderheidsdrempelwaarde wordt overschreden. Bijv. voor jaloezie-inzetstukken wordt de ingestelde zonweringspositie benaderd. |
| Actie zonwering inactief | Afhankelijk van het gebruikte inzetstuk Schakelen, dimmen of verplaatsen van de jaloezie/het rolluik | De ingestelde waarde wordt opgeroepen wanneer de helderheidsdrempelwaarde niet wordt bereikt. Bijv. de beweging naar de bovenste eindpositie (0%) kan worden ingesteld voor jaloezie-inzetstukken. |
| Temperatuurevaluatie | Aan, Uit Standaardinstelling: Uit | Als de temperatuurevaluatie is geactiveerd, wordt, voordat de zonwering wordt geïmplementeerd, de vooraf ingestelde temperatuurdrempel gecontroleerd om te zien of deze is overschreden. Als dit niet het geval is, wordt de zonwering pas geïmplementeerd wanneer de temperatuur wordt overschreden. |
| Temperatuurdrempelwaarde | 5... 50°C, Uit Standaardinstelling: Uit | Temperatuurdrempel voor temperatuurafhankelijke zonwering |
| Schemering | Aan, Uit Standaardinstelling: Uit | Wanneer de schemering is ingeschakeld, wordt de opgeslagen actie uitgevoerd wanneer deze de schemerwaarde overschrijdt. Afhankelijk van het inzetstuk wordt het licht geschakeld of worden jaloezieën naar een opgeslagen positie verplaatst en lamellen gekanteld. |
| Duisternis | Aan, Uit Standaardinstelling: Uit | Wanneer de duisternis is ingeschakeld, wordt de opgeslagen actie uitgevoerd wanneer deze onder de schemerwaarde daalt. Afhankelijk van het inzetstuk wordt het licht geschakeld of worden jaloezieën naar een opgeslagen positie verplaatst en lamellen gekanteld. |
| Drempelwaarde schemering | 5... 4.000 lux Standaardinstelling: 10 lux | Als een ingestelde drempelwaarde voor de schemering gedurende meer dan 4 minuten wordt overschreden, wordt de schemering geactiveerd. Als de helderheid gedurende meer dan 4 minuten boven de vooraf ingestelde schemerwaarde stijgt, wordt de schemerfunctie gedeactiveerd. Opmerking: Voor deze functie is een helderheids-/temperatuursensor noodzakelijk. |
| Actie bij schemering | Afhankelijk van het gebruikte inzetstuk Schakelen, dimmen of verplaatsen van de jaloezie/het rolluik | De ingestelde waarde wordt opgeroepen wanneer de drempelwaarde voor de schemering wordt overschreden. Bijv. de beweging naar de bovenste eindpositie (0%) kan worden ingesteld voor jaloezie-inzetstukken. |
| Actie bij duisternis | Afhankelijk van het gebruikte inzetstuk Schakelen, dimmen of verplaatsen van de jaloezie/het rolluik | De ingestelde waarde wordt opgeroepen wanneer de drempelwaarde voor de schemering niet wordt bereikt. Bijv. de beweging naar de onderste eindpositie (100%) kan worden ingesteld voor jaloezie-inzetstukken. |
Veiligheidsinstructies
Elektrische apparaten mogen alleen worden gemonteerd en aangesloten door elektrotechnisch geschoolde personen.
Ernstig letsel, brand of materiële schade zijn mogelijk. Lees en volg de handleiding volledig.
Gevaar voor elektrische schokken. Altijd loskoppelen voordat werkzaamheden aan het apparaat of de belasting worden uitgevoerd. Neem daarbij alle stroomonderbrekers in aanmerking die gevaarlijke spanningen naar het apparaat en/of de belasting voeren.
Deze instructies vormen een integraal onderdeel van het product en moeten bij de eindklant blijven.
Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-Systeme
Industriegebiet Mermbach
Dahlienstraße
42477 Radevormwald
Postfach 12 20
42461 Radevormwald
Deutschland
Tel +49(0)21 95 - 602-0
Fax +49(0)21 95 - 602-191
www.gira.de
info@gira.de
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Gira System 3000 Handleiding
