Zhiyun TransMount-handleiding

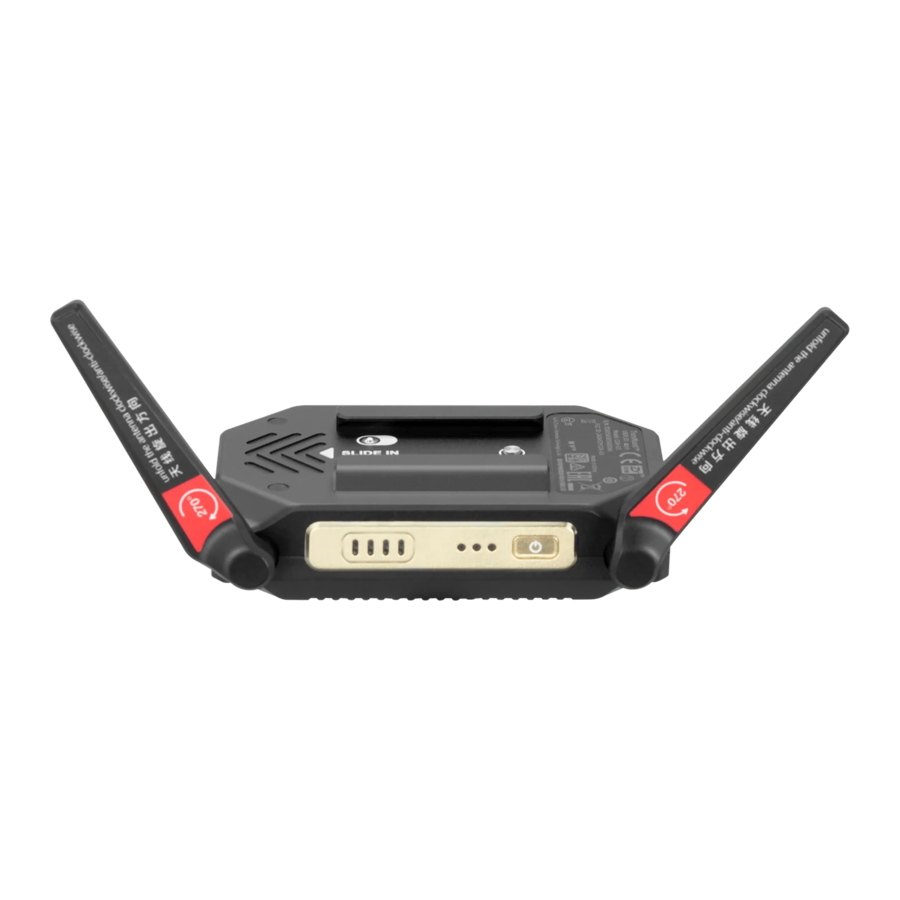

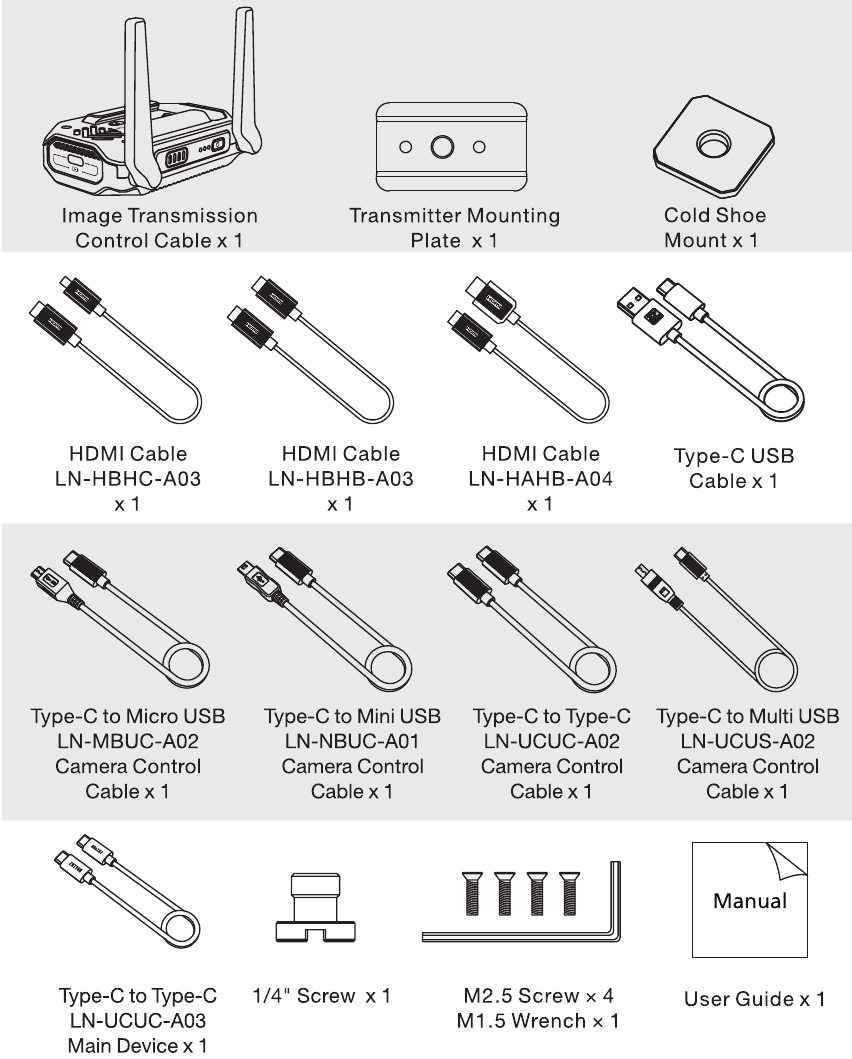

Paklijst

Het productpakket wordt geleverd met de volgende items. Als er items ontbreken, neem dan contact op met ZHIYUN of uw lokale distributeur.

Gebruik de meegeleverde HDMI-kabels voor betere prestaties.
Wanneer u een niet-ZHIYUN HDMI-kabel gebruikt, zijn de kanalen 36 en 40 mogelijk niet beschikbaar.

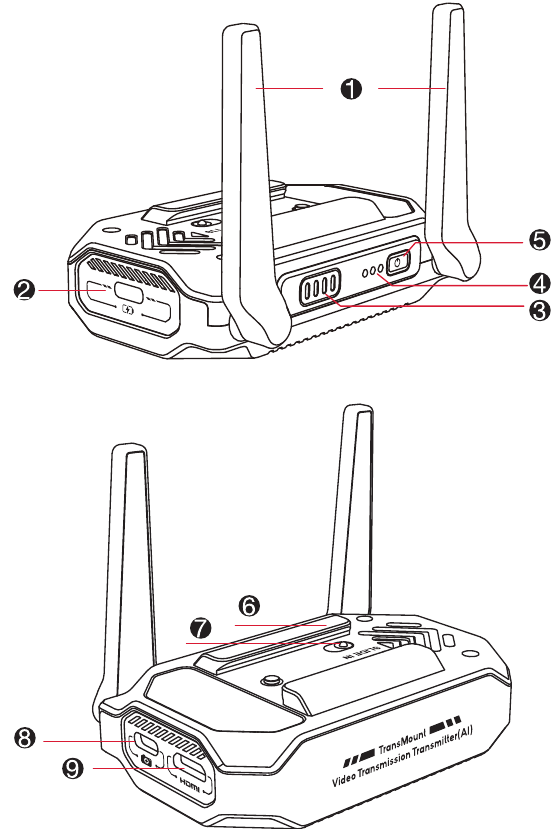

Kennismaken met het product

TransMount Video Transmission Transmitter (A1) (hierna te noemen "transmitter")

1. Antenne
2. Type-C-oplaad-/communicatiepoort
3. Batterij-indicatorlampjes
4. Statusindicatorlampjes
5. Aan/uit-knop
6. Montageplaatsleuf
7. Veiligheidsvergrendeling
8. Type-C-camerabedieningspoort
9. HDMI-video-ingangspoort

Beschrijving van indicatorlampjes en knoppen

1. Batterij-indicatorlampjes
   • Geeft het batterijniveau weer na het inschakelen.
     Een constant rood lampje geeft aan dat het batterijniveau lager is dan 10%.
     Eén continu wit indicatorlampje geeft aan dat het batterijniveau 0-25% is.
     Twee continu witte indicatorlampjes geven aan dat het batterijniveau 25-50% is,
     Drie continu witte indicatorlampjes geven aan dat het batterijniveau 50-75% is
     Vier continu witte indicatorlampjes geven aan dat het batterijniveau 75-100% is.
   • Tijdens het opladen lichten de witte lampjes één voor één op. De vier witte lampjes blijven branden nadat het apparaat volledig is opgeladen.
2. Statusindicatorlampjes
   Groen lampje [ ]
   • Een continu lampje geeft aan dat de Wi-Fi normaal werkt.
   • Een langzaam knipperend lampje geeft aan dat de Wi-Fi niet gereed is,

Blauw lampje [ ]

• Een continu lampje geeft aan dat u momenteel de 5,2G-frequentie gebruikt.

3. Aan/uit-knop [ ]
   • Houd drie seconden lang ingedrukt om het apparaat in of uit te schakelen.
   • Nadat het apparaat is ingeschakeld, schakelt u tussen de 5,2G- en 5,8G-frequentiebanden door drie keer achter elkaar op de aan/uit-knop te drukken.
   • Nadat het apparaat is ingeschakeld, worden de fabrieksinstellingen hersteld, Wi-Fi-informatie opnieuw ingesteld enz. door vijf keer achter elkaar op de aan/uit-knop te drukken.

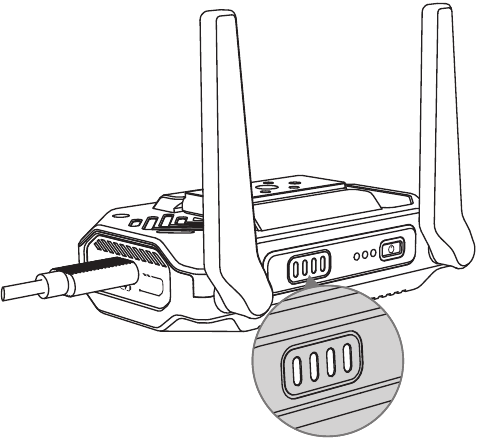

Opladen en batterij

De zender maakt gebruik van ingebouwde batterijen. Voordat u hem voor de eerste keer gebruikt, moet u de zender volledig opladen om de batterij te activeren en een soepel gebruik van het product te garanderen.

Oplaadmethode: Gebruik de Type-C USB-kabel in de verpakking om de adapter (5V/2A, niet meegeleverd met het product) aan te sluiten op de Type-C-oplaad-/communicatiepoort op de zender. Het opladen is voltooid wanneer de vier batterij-indicatorlampjes blijven branden.

Het wordt aanbevolen om het apparaat vóór elk gebruik volledig op te laden. De prestaties van het apparaat worden beïnvloed als de batterij bijna leeg is.

App downloaden

Scan de OR-code hierboven (Android 5.0 en hoger of iOS 9.0 en hoger) of zoek naar "ZY Play" in de app store van uw telefoon om de app te downloaden.

1. Gebruikers kunnen beter gebruikmaken van de verschillende functies van de zender met de speciale "ZY Play" app.
2. De app is onderhevig aan updates. Raadpleeg altijd de nieuwste versie.

Installatie en gebruik

Installatie en aansluiting op de ZHIYUN CRANE 2S

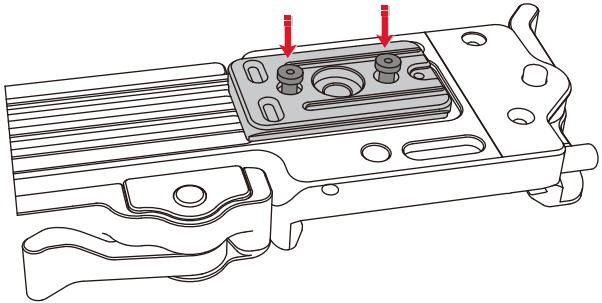

1. Deze installatie gebruikt de ZHIYUN CRANE 2S als voorbeeld. Haal de montageplaat van de zender, twee schroeven en een steeksleutel eruit. Monteer de montageplaat van de zender aan de onderkant van de snelkoppelingsbasis van de CRANE 2S (let op de richting van de inkeping). en gebruik de steeksleutel om de schroeven vast te draaien.

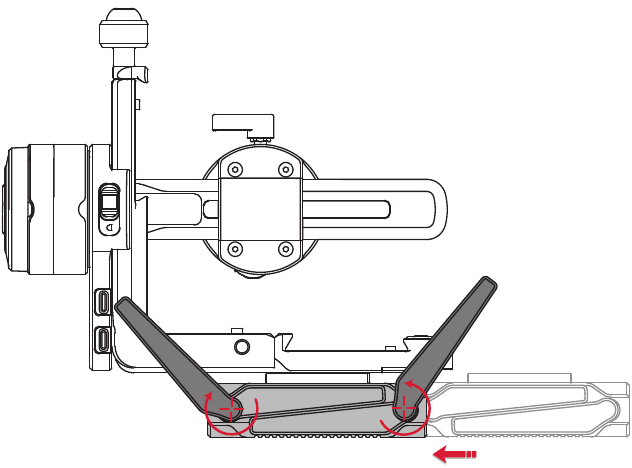

2. Plaats de zender met de montagesleuf naar boven gericht, lijn de montageplaat van de zender uit, duw de zender naar de kantelas totdat deze in de veiligheidsvergrendeling klikt. Draai vervolgens de antenne ongeveer 230° om de installatie te voltooien.

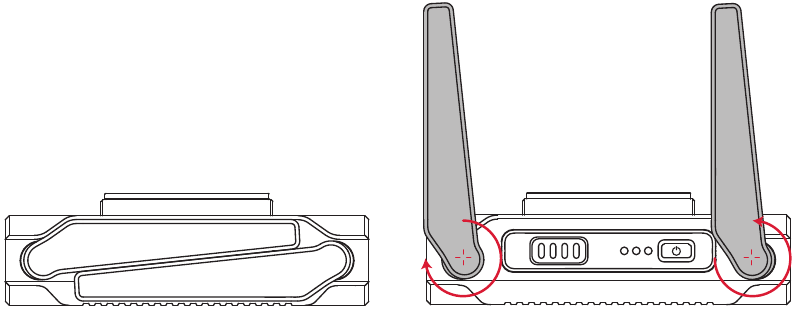

De antenne kan slechts in één richting worden gedraaid, de maximale draaihoek is 270°. Let op de draairichting.

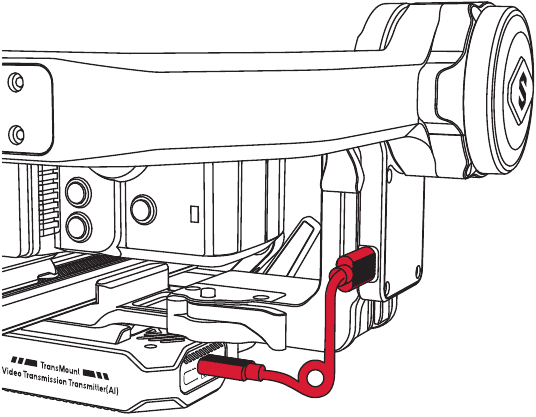

3. Haal de transmissiebesturingskabel {LN-UCUC-A03, Alleen zender naar stabilisator} eruit en sluit de camerabesturingspoort van de CRANE 2S aan op de Type-C oplaad-/communicatiepoort van de zender.


Deze kabel wordt gebruikt voor communicatie tussen de CRANE 2S en de zender. Na het aansluiten van deze kabel levert de CRANE 2S stroom aan de zender, wat een klein effect kan hebben op de batterijduur van de CRANE 2S.

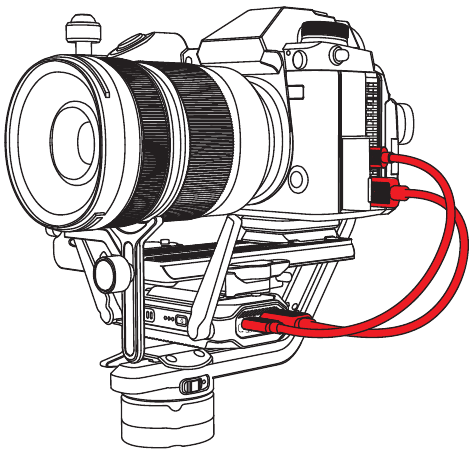

4. Verbind de camera en de zender met de bijbehorende camerabesturingskabel en HDMI-kabel. Kies welke camerabesturingskabel en HDMI-kabel moeten worden gebruikt, afhankelijk van het USB-poorttype en het HDMI-onderdeeltype van de camera.


1. Het wordt aanbevolen om de CRANE 2S en de zender uit te schakelen en de stroom uit te schakelen voordat u de kabel installeert of verwijdert. De werkelijke kleur van de draad is zwart. De rode kleur die in de handleiding wordt gebruikt, is alleen bedoeld ter illustratie.
2. Na de installatie van de apparatuur moet u het evenwicht van de CRANE 2S aanpassen. Raadpleeg de handleiding van de CRANE 2S voor instructies over het aanpassen van het evenwicht.

Gebruik op de ZHIYUN CRANE 2S

1. De ZHIYUN CRANE 2S wordt hier als voorbeeld gebruikt. Schakel de CRANE 2S in. Ga naar het instellingenmenu, selecteer "Camera Settings" (Camera-instellingen) en selecteer vervolgens "ccs (extension)" (ccs (extensie)). Schakel de zender en de camera in. Wanneer het scherm op de CRANE 2S een succesvol verbindingspictogram weergeeft [ ] en een pieptoon afgeeft, kunt u de camera bedienen met de CRANE 2S-handgreep.
2. Open de "ZY Play" -app en selecteer de productpagina die overeenkomt met CRANE 2S. Tik op "Connect now" (Nu verbinden) en selecteer de CRANE 2S met de bijbehorende Bluetooth-naam.
3. Nadat u de beeldscherminterface in de app hebt geopend. Klik op het Wi-Fi-pictogram [ ]), volg dan de aanwijzingen om verbinding te maken met de Wi-Fi van de zender (standaard standaardwachtwoord: 12345678). Klik op het beeldschermpictogram [ ] om de beeldscherm te starten. U kunt de real-time afbeelding op de camera bekijken en de camera-opname en de rotatie van de CRANE 2S-gimbal bedienen via de app.

Bij gebruik met WEEBILL 2 kan de real-time beeldmateriaal van de camera rechtstreeks op het aanraakscherm van WEEBILL 2 worden bekeken en kan ook SmartFolIow worden bereikt.

Installatie en aansluiting op andere apparaten

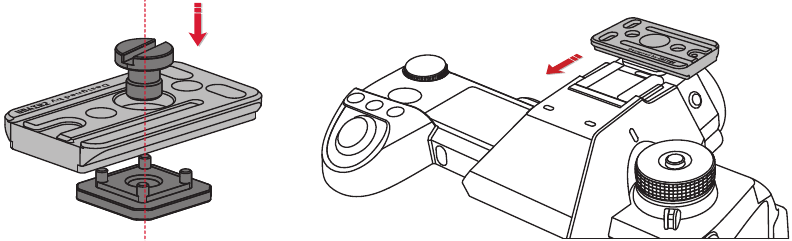

1. Deze installatie gebruikt de hot shoe van de camera als voorbeeld. Haal de zender, de montageplaat en een 1/4 schroef eruit. Monteer de 1/4 schroef op de montageplaat van de zender en de cold shoe-houder en monteer deze vervolgens als geheel op de hot shoe van de camera (let op de richting van de inkeping). Draai vervolgens de 1/4 schroef vast.

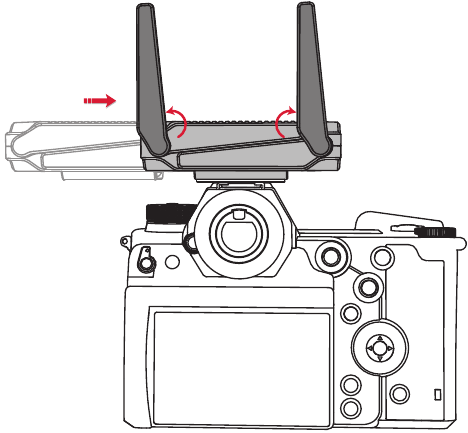

2. Plaats de zender met de sleuf van de montageplaat naar beneden gericht, lijn de montageplaat van de zender uit, duw de zender totdat deze in de veiligheidsvergrendeling klikt en draai vervolgens de antenne ongeveer 90° om de installatie te voltooien.

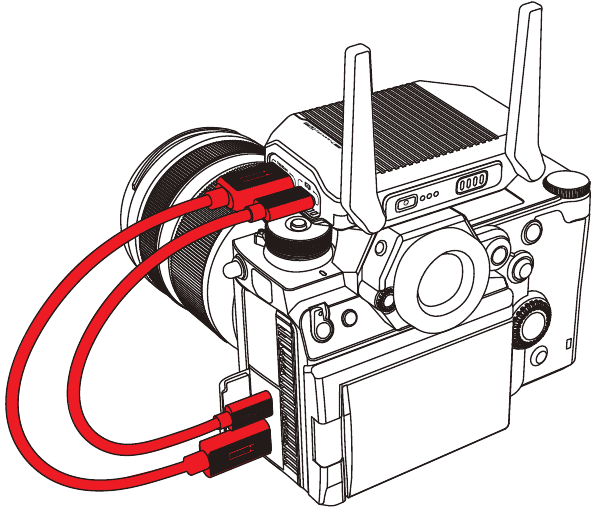

3. Verbind de camera en de zender met de bijbehorende camerabesturingskabel en HDMI-kabel. Kies welke camerabesturingskabel en HDMI-kabel moeten worden gebruikt, afhankelijk van het USB-poorttype en het HDMI-poorttype van de camera.


U kunt een standaard Type-C USB-datakabel gebruiken om de Type-C oplaad-/communicatiepoort van de zender aan te sluiten op een powerbank of voedingsadapter (niet inbegrepen in het pakket). Deze datakabel wordt gebruikt voor de voeding. Standaard uitgangsspanning en -stroom van de powerbank of voedingsadapter: 5V 2A.

Gebruik met andere apparaten

1. Schakel de zender en de camera in.
2. Open de Wi-Fi-instellingen op uw mobiele telefoon en maak verbinding met de Wi-Fi van de zender (standaard standaardwachtwoord: 12345678). Open de "ZY Play" -app, selecteer de productpagina die overeenkomt met de zender. en klik op "Connect Now" (Nu verbinden).
3. Nadat u de beeldscherminterface in de app hebt geopend, klikt u op het beeldschermpictogram [ ] om de beeldscherm te starten. U kunt de real-time afbeelding op de camera bekijken en de camera-opname bedienen via de app.

1. De Wi-Fi-naam van de zender kan worden bekeken op de labelsticker van de zender (GEBRUIKERS-ID: XXXX).
2. Videotransmissie ondersteunt HDMI-uitvoer naar P-formaat camera's, maar ondersteunt geen I-formaat uitvoercamera's. De videotransmissieresolutie is afhankelijk van de HDMI-uitvoer van de camera. 1080P wordt aanbevolen.
3. Tijdens de beeldscherm moet de DSLR-camera worden ingesteld op live view-modus voordat het HDMI-signaal normaal kan worden uitgevoerd.
4. De zender ondersteunt slechts gelijktijdige verbinding met maximaal drie mobiele telefoons. Het eerste apparaat dat is aangesloten, kan de zender en de camera bedienen.

Voor voorbeelden en details over het gebruik van de besturingskabels, raadpleegt u de "TransMount Image Transmission Transmitter 2.0 Camera Compatibility List" (Compatibiliteitslijst voor camera's met de TransMount Image Transmission Transmitter 2.0) op de officiële website.

Firmware-upgrade

Methode 1: Upgrade via het netwerk van de provider.

1. Schakel de zender in en maak verbinding met het netwerk van de provider op uw mobiele telefoon.
2. Open de Wi-Fi-instellingen op uw mobiele telefoon en maak verbinding met de Wi-Fi van de zender (standaard standaardwachtwoord: 12345678). Open de "ZY Play" -app en selecteer de productpagina die overeenkomt met de zender.
3. Als de "ZY Play" -app aangeeft dat de firmware kan worden geüpgraded, tikt u om de bewerking te starten. De zender wordt automatisch uitgeschakeld nadat de upgrade is voltooid.

Deze methode is alleen beschikbaar voor mobiele telefoons die nog steeds het netwerk van de provider kunnen gebruiken om op het web te surfen nadat de Wi-Fi van de mobiele telefoon is verbonden met de zender, zoals sommige iPhones.

Methode 2: Upgrade via het Wi-Fi-netwerk van de router.

1. Schakel de zender in.
2. Open de Wi-Fi-instellingen op uw mobiele telefoon en maak verbinding met de Wi-Fi van de zender (standaard standaardwachtwoord: 12345678). Open de 'ZY Play" -app en selecteer de productpagina die overeenkomt met de zender. Wanneer u wordt gevraagd om "Enter now' (Nu invoeren), sluit u de "ZY Play" -app af.
3. Open de Wi-Fi-instellingen op uw mobiele telefoon en maak verbinding met het Wi-Fi-netwerk van de router. Open de "ZY Play" -app opnieuw. Als de "ZY Play" -app u vraagt om de firmware te upgraden, tikt u om de geüpgradede firmware te downloaden.
4. Wijzig de download. Open de Wi-Fi-instellingen op uw mobiele telefoon. Maak verbinding met de Wi-Fi van de zender en ga terug naar de "ZY Play" -app. Selecteer de upgradebewerking. De zender wordt automatisch uitgeschakeld nadat de upgrade is voltooid.

Voordat u de firmware upgradet, moet u ervoor zorgen dat de zender meer dan 50% stroom heeft. Sluit de app-interface niet af en schakel de app niet naar de achtergrond tijdens het upgradeproces. Let op de app-prompts.

Productspecificaties

Productmodel: COV-03

Leestips

Legenda:
Hints en tips
Belangrijk

Het scannen van de QR-code terwijl u zich op het netwerk van de provider bevindt, kan datakosten met zich meebrengen, die door uw netwerkprovider in rekening worden gebracht. Het wordt aanbevolen om de bewerking uit te voeren terwijl u met wifi bent verbonden.

Waarschuwingen

De zender is een zeer nauwkeurig apparaat. Gebruikers moeten beschikken over elementaire praktische vaardigheden en algemene veiligheidskennis, en het apparaat moet met zorg worden gebruikt. Lees de volledige gebruikershandleiding van de zender om vertrouwd te raken met de functies van dit product voordat u het bedient. Als het product niet correct wordt bediend, kan dit leiden tot schade aan het product of persoonlijke eigendommen, of ernstig letsel veroorzaken. Dit product is niet bedoeld voor gebruik door kinderen. Gebruik de zender niet met incompatibele componenten of op een manier die niet in overeenstemming is met de veiligheidsrichtlijnen in de productdocumentatie van ZHIYUN. De veiligheidsrichtlijnen hierin bevatten instructies voor veiligheid, bediening en onderhoud. Het is essentieel om alle instructies en waarschuwingen in de gebruikershandleiding zorgvuldig te lezen en op te volgen voordat u de zender monteert, instelt of gebruikt, om het product correct te kunnen bedienen en schade of ernstig letsel te voorkomen.

Richtlijnen voor veilige bediening

Opmerking:

1. De zender is een zeer nauwkeurig bedieningsapparaat. De zender kan beschadigd raken als deze valt of wordt blootgesteld aan externe krachten, en dit kan ertoe leiden dat het apparaat niet goed functioneert.
2. De zender is niet waterdicht. Laat de zender niet in contact komen met vloeistoffen, inclusief schoonmaakmiddelen. Het wordt aanbevolen om een droge, zachte doek te gebruiken om de zender schoon te maken.
3. Bescherm de zender tijdens gebruik tegen stof en zand.

Om brand, verlies van eigendommen en persoonlijk letsel te voorkomen, moeten de volgende veiligheidsrichtlijnen worden gevolgd tijdens het gebruik, opladen en opslaan van de batterij.

Gebruik: Zorg ervoor dat de batterij volledig is opgeladen voor gebruik.

Opladen: De batterij stopt automatisch met opladen wanneer deze volledig is opgeladen. Nadat het opladen is voltooid, koppelt u de batterij los van de oplader.

Opslag:

1. Als u het product langer dan 10 dagen niet gebruikt, ontlaadt u de batterij tot 40%-65% voor opslag, dit kan de levensduur van de batterij verlengen.
2. Wanneer de batterijspanning te laag is, gaat de batterij naar een energiezuinige modus. Laad de batterij op om de energiezuinige modus te verlaten.

Onderhoud:

1. Laad de batterij niet te veel op en ontlaad hem niet te veel, anders kan dit schade aan de batterijen veroorzaken.
2. De batterijprestaties kunnen worden beïnvloed als ze lange tijd niet worden gebruikt.
3. Niet gebruiken in omgevingen waar de temperatuur te hoog of te laag is.
4. Laad en ontlaad ongeveer elke 3 maanden om de batterij actief te houden.

Garantie

Om de garantieservice van ZHIYUN te verkrijgen, volgt u de onderstaande stappen

1. Als het product defect raakt of als er een probleem optreedt na aankoop van het product. neem contact op met een lokale geautoriseerde ZHIYUN-distributeur voor hulp. Als er geen lokale geautoriseerde ZHIYUN-distributeur is, kunt u ook contact opnemen met de klantenservice van ZHIYUN via e-mail op info@zhiyun-tech.com of via de website van ZHIYUN op www.zhiyun-tech.com
2. Uw lokale distributeur of de klantenservice van ZHIYUN zal u begeleiden bij de volledige serviceprocedure met betrekking tot elk productprobleem dat u tegenkomt. ZHIYUN behoudt zich het recht voor om beschadigde of geretourneerde producten opnieuw te onderzoeken.

Contactkaart

Scan de onderstaande QR-code om op de hoogte te blijven van meer informatie over ZHIYUN.

Officiële website

Facebook (Zhiyun Tech)

Facebook (Zhiyun Support)

Instagram

YouTube

Tel: +86 400 900 6868
USA Hotline:
+1 808-319-6137, 9:00-18:00 GMT-7, Mon-Fri
Europe Hotline:
+49 (0)6101 8132 180, 10:00-17:00 GMT+1, Mon-Fri
Email: info@zhiyun-tech.com
Website: www.zhiyun-tech.com
Address: 09 Huangtong Road, Tieshan Industrial Zone, Qixing District, Guiln, 541004, Guangxi, China
