Lunos ego Handleiding
Algemeen
Deze informatie is primair bedoeld voor gebruikers van de ego. We gaan ervan uit dat de ventilatie-units en eventuele aanvullende ventilatiecomponenten zijn geïnstalleerd en in gebruik zijn genomen door gekwalificeerd personeel. We gaan er ook van uit dat bekend is welke ventilatie-unit of aanvullende componenten zijn geïnstalleerd en waar ze zijn aangesloten.

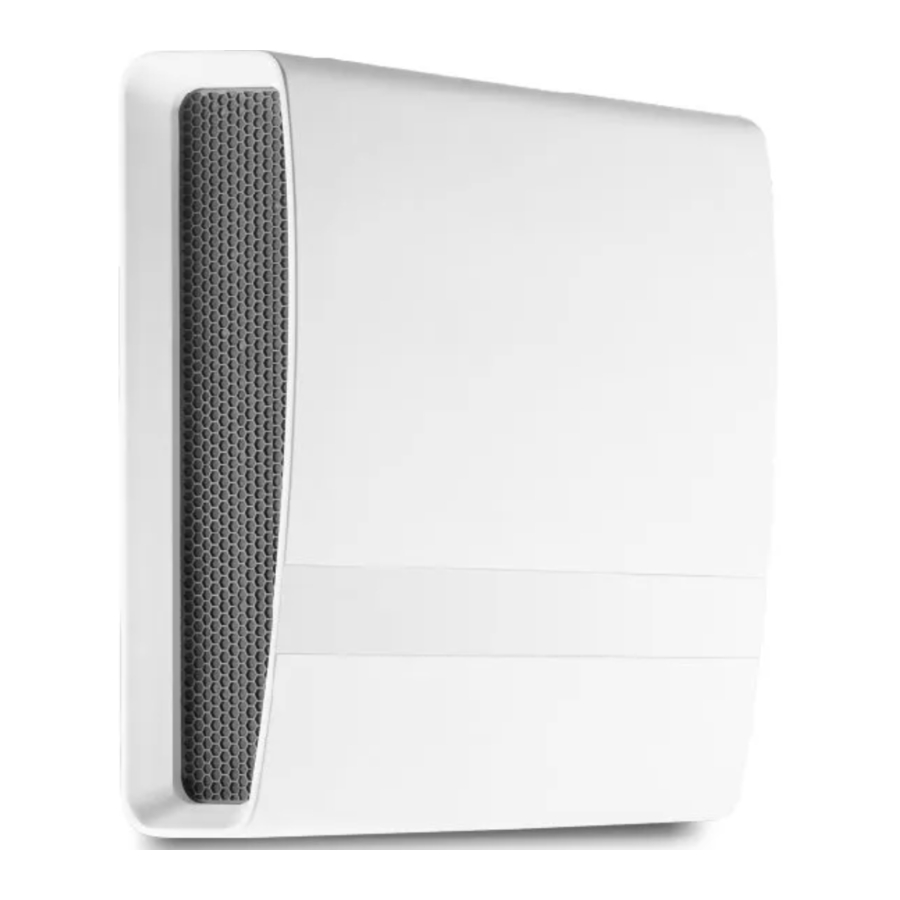

De ego is een afzuigeenheid met warmteterugwinning, die wordt gebruikt in functionele ruimtes zoals keukens, badkamers, bijkeukens en toiletten. Deze ventilator zorgt ervoor dat oude en vochtige lucht wordt uitgewisseld of afgevoerd. Tegelijkertijd is de ventilatie-unit bijzonder energiezuinig dankzij de warmteterugwinningsoptie.
Volumestroom
De ego kan 5, 10 en 20 m³/u afvoeren met warmteterugwinning. Zonder warmteterugwinning kan de ego 45 m³/u en zelfs tot 60 m³/u afzuigen. De basis voor het selecteren van de volumestroom is meestal een bestaand ventilatieconcept. Vragen hierover kunnen worden beantwoord door het installatiebedrijf of architecten- en planningsbureaus.
Onderhoud
De ventilatie-unit moet regelmatig worden onderhouden. Meer gedetailleerde informatie is te vinden in de gebruikersinformatie 'Onderhouds- en reinigingsinstructies voor onze ventilatie-units'.
De unit uitschakelen
Als de ventilatie-unit voor een langere periode wordt uitgeschakeld, moet het binnenpaneel worden gesloten en de filters worden verwijderd. Als de ventilatie-unit langer dan 6 maanden niet wordt gebruikt, moet deze bij herstart worden onderhouden door gekwalificeerd personeel.
De volgende uitleg verwijst naar de ventilatie-unit die wordt bediend met de 'Smart Comfort'-regeleenheid of de 'Universele regeleenheid' in combinatie met de serieschakelaar.
Werking en functie van de Smart Comfort
Smart Comfort biedt de mogelijkheid om alle functies van de ventilatie-unit te schakelen en de huidige bedrijfsstatus te herkennen. Het bevat een vochtsensor die de ventilatie-unit naar behoefte regelt in de automatische modus. De ventilatieopties worden geselecteerd met behulp van pictogrammen.
Gewijzigde instellingen worden na 5 seconden zonder bediening toegepast.
Uitleg van symbolen
Druppel — Het symbool "druppel" activeert of deactiveert de vochtgestuurde automatische modus. In de automatische modus lichten de LED's 1 tot 4 met lage helderheid op.
Het actieve niveau wordt weergegeven met volledige helderheid. In het standaardgeval wordt het eerste niveau geactiveerd bij een relatieve vochtigheid van 50%. Vanaf een vochtigheidswaarde van 70% wordt automatisch het hoogste ventilatieniveau geactiveerd.
Ventilator — De ventilatieniveaus kunnen worden ingesteld met behulp van het "Ventilator"-symbool. De handmatige instelling van een ventilatieniveau is rollend, d.w.z. het niveau wordt telkens met één verhoogd wanneer op de knop wordt gedrukt. Het hoogste niveau wordt gevolgd door het laagste niveau of "OFF" (UIT). Wanneer de automatische modus is geactiveerd, zijn handmatige wijzigingen in het ventilatieniveau 1 uur geldig.
Raam — Het "Raam"-symbool wordt gebruikt om de intensieve ventilatiemodus te activeren of deactiveren. Als dit actief is, brandt de LED naast het symbool permanent. De ventilatoren gaan naar het hoogste beschikbare ventilatieniveau. De modus eindigt automatisch na de ingestelde tijd. Het ventilatiesysteem schakelt dan terug naar de vorige bedrijfsmodus (handmatige of automatische modus).
Maan — Het "Maan"-symbool activeert of deactiveert de nachtverlaging. De ventilatie-units zijn in de fabriek ingesteld op het niveau "OFF" (UIT) en de LED's branden niet. Pas nadat de ingestelde tijd is verstreken (standaard 8 uur) schakelen de ventilatie-units automatisch terug naar de vorige modus. De LED's branden weer met volledige helderheid. Als huurbescherming is geactiveerd, draait de ventilator continu op het laagste niveau.
Zon — Het "Zon"-symbool activeert of deactiveert de zomermodus. Deze functie is speciaal ontworpen voor de koelere nachturen in de zomer. In tegenstelling tot de werking met warmteterugwinning, waarbij de ventilatoren ongeveer elke 70 seconden van richting veranderen, wordt de omkeertijd nu verlengd tot ongeveer 1 uur, waarbij warmteterugwinning wordt omzeild. Hierdoor kan de koele buitenlucht de verwarmde kamers binnenkomen en deze passief koelen. Als de modus actief is, brandt de LED naast het symbool. Na 8 uur wordt deze functie automatisch gedeactiveerd en wordt de normale omkeertijd hersteld.
AAN/UIT — De helderheid van de LED's kan eenvoudig worden aangepast door op een knop te drukken. Het schakelt tussen "OFF" (UIT), donker en helder. Als de knop 3 seconden wordt bevestigd, worden de ventilatoren volledig uitgeschakeld. Om ze weer in te schakelen, drukt u gewoon kort op de knop. Als huurbescherming is geactiveerd, kunnen de ventilatoren niet worden uitgeschakeld.
Filter vervangen
Een vuil filter wordt gesignaleerd doordat de "Event"-LED (Gebeurtenis) op het bedieningselement continu brandt. Verwijder hiervoor de afdekking van het binnenpaneel en verwijder het filter. Dit kan in de vaatwasser of met water en reinigingsmiddel worden gereinigd. Het droge filter wordt vervolgens teruggeplaatst in de filterframehouder. De afdekking van het binnenpaneel moet vervolgens in de "open" positie worden geklikt.
Onze regenereerbare filters kunnen eenvoudig 4-5 keer worden gereinigd voordat ze moeten worden vervangen. De pollenfilters kunnen alleen met een stofzuiger worden gereinigd. Als de mate van vervuiling te hoog is of het filter beschadigd is, moet een nieuw filter worden gebruikt.
De filtervervangingsindicator wordt gereset door de gebeurtenisknop 3 seconden ingedrukt te houden. Dit reset ook de runtime.
Werking en functie van de serieschakelaar met universele bediening
Er kunnen in totaal 4 ventilatieniveaus worden geselecteerd door op de tuimelschakelaars te drukken. Als, zoals in de afbeelding, beide tuimelschakelaars op de onderste stand staan, is niveau 0 actief. Dit betekent dat de ventilatoren permanent op een zeer laag niveau draaien of worden uitgeschakeld (afhankelijk van de bedieningsinstelling). De zogenaamde vochtregeling is een uitzondering.
Als alleen de linker tuimelschakelaar wordt bediend en de rechter in de bovenstaande positie blijft staan, draait de ventilator op snelheid I. Als de rechter tuimelschakelaar omhoog wordt geschakeld en de linker omlaag blijft, is niveau II actief.
Als beide tuimelschakelaars omhoog worden geschakeld, wordt de derde stand geactiveerd. De ventilatoren leveren in deze stand de maximale volumestroom.
Nalooptijd
Er kan een nalooptijd worden geactiveerd voor de hogere ventilatieniveaus. De ventilator blijft dan in deze functie gedurende 15 minuten of 30 minuten draaien (bedieningsinstellingen).
Intervalwerking
Wanneer de intervalwerking is ingeschakeld, draait de ventilator om de 4 uur gedurende 30 minuten of om de 2 uur gedurende 15 minuten op niveau II.
Vochtregeling
Als deze functie is ingesteld en niveau 0 is geactiveerd op de serieschakelaar, verversen de ventilatie-units automatisch de vochtige lucht in volumestanden op basis van de vraag. Deze functie wordt gesignaleerd door een groene LED. Deze knippert met tussenpozen van ongeveer 15 seconden op de schakelaar.
Filter vervangen
Als een filter moet worden vervangen, wordt dit aangegeven door een permanent rode LED op de schakelaar. Verwijder hiervoor de afdekking van het binnenpaneel en verwijder het filter. Dit kan in de vaatwasser of met water en reinigingsmiddel worden gereinigd. Het droge filter wordt vervolgens teruggeplaatst in de filterframehouder. De afdekking van het binnenpaneel moet vervolgens in de "open" positie worden geklikt.
Onze regenereerbare filters kunnen eenvoudig 4-5 keer worden gereinigd voordat ze moeten worden vervangen. De pollenfilters kunnen alleen met een stofzuiger worden gereinigd. Als de mate van vervuiling te hoog is of het filter beschadigd is, moet een nieuw filter worden gebruikt.
De filtervervangingsindicator wordt gereset door de linker tuimelschakelaar snel heen en weer te bewegen. Als het filter moet worden gereinigd voordat de rode LED gaat branden, kan dit eenvoudig worden gedaan. Het reinigingsinterval moet opnieuw worden gestart. Dit gebeurt ook door de linker tuimelschakelaar snel drie keer binnen 3 seconden heen en weer te bewegen.
Als u vragen heeft, helpt uw lokale verwarmings- of elektrische installatiebedrijf u graag verder.
