TOMZON A24 Handleiding

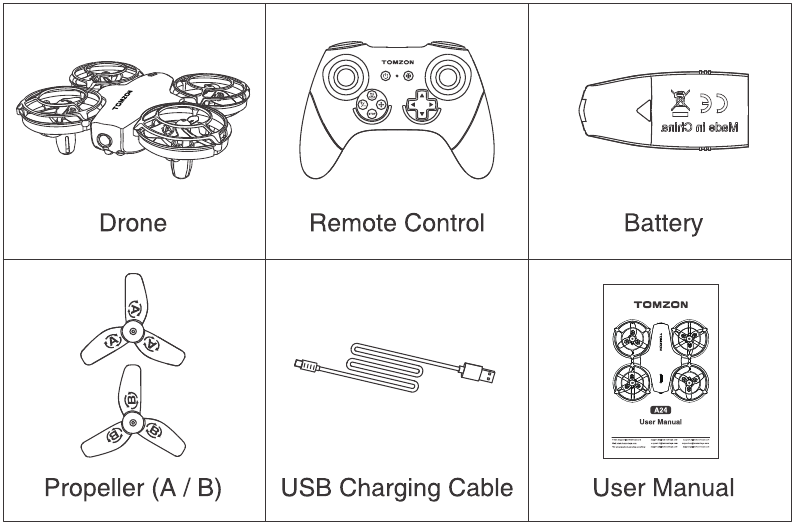

Paklijst

Productbeschrijving

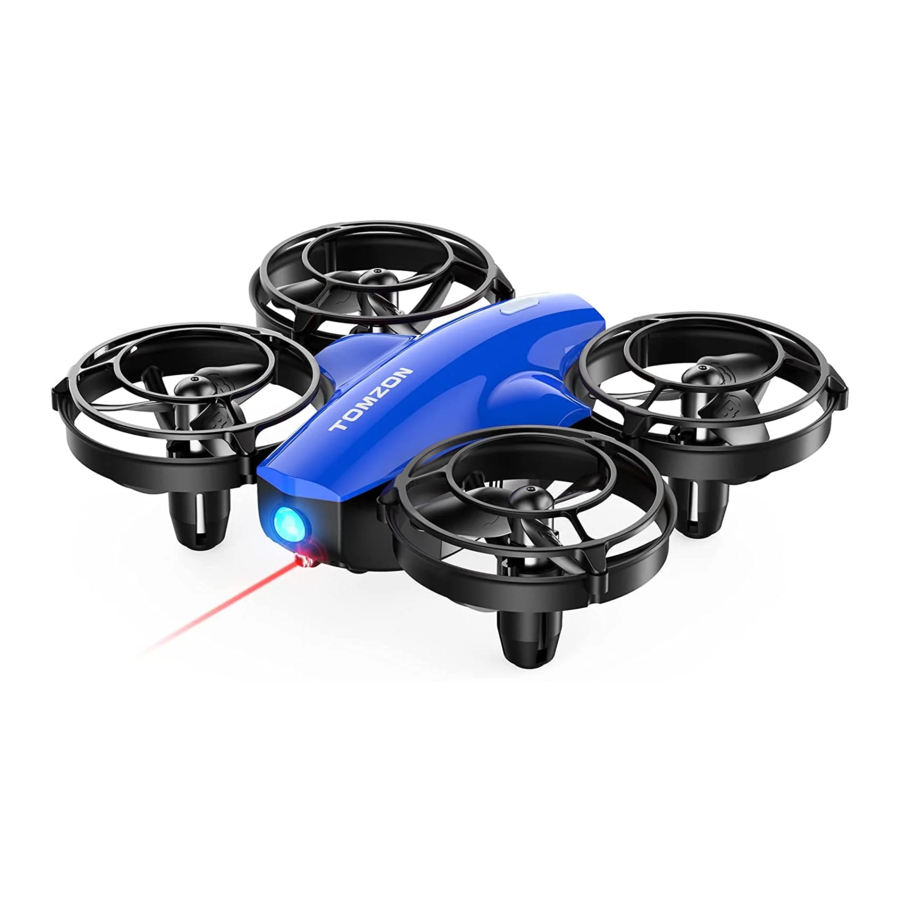

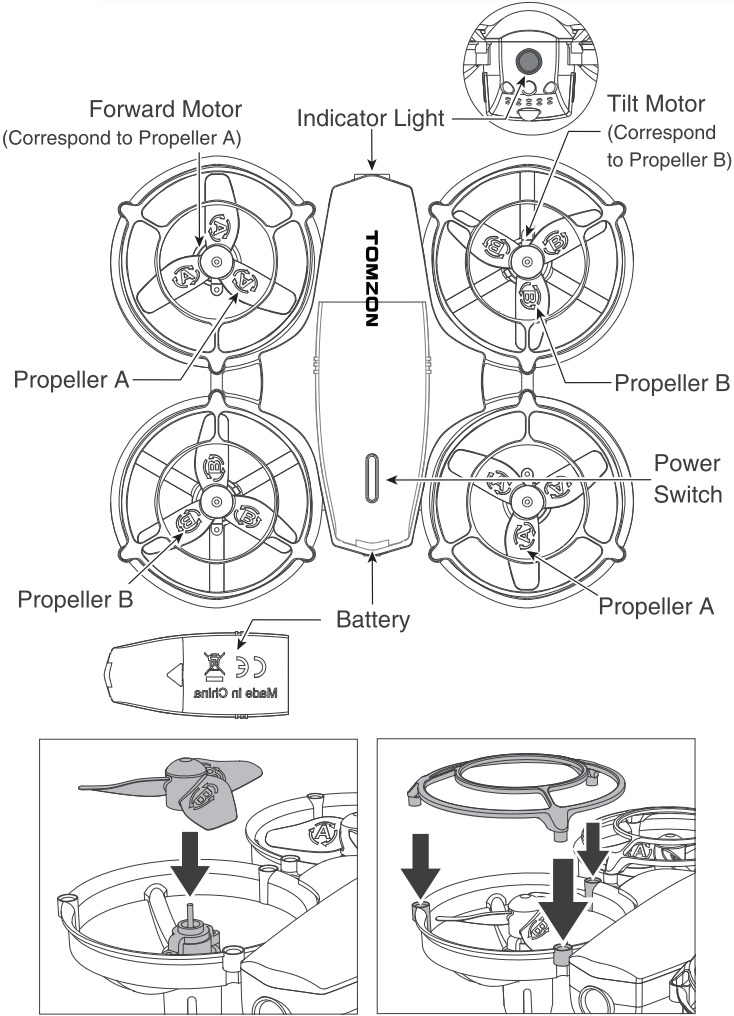

Apparaat

Tips:
Het vliegtuig heeft twee soorten propellers ("A" en "B"), gemarkeerd met A en B.
Zorg ervoor dat u bij het vervangen van de propeller de markeringen "A" of "B" overeenkomen.

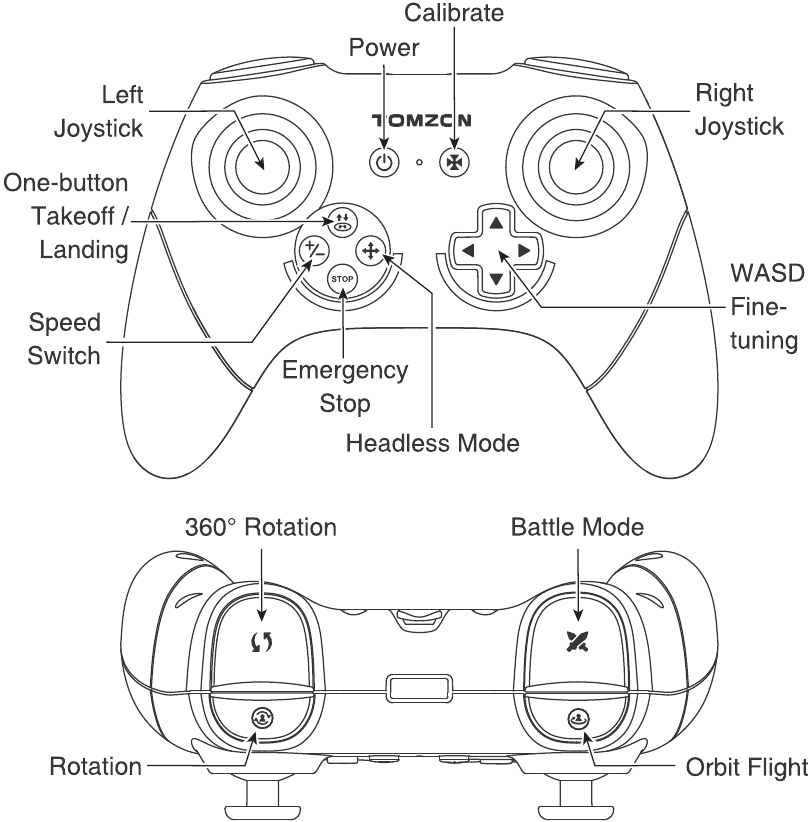

Afstandsbediening

Tips:
De drone ondersteunt twee bedieningsmodi: Mode 1 en 2

Mode 1: Gebruik de linker joystick om de drone omhoog / omlaag te laten vliegen, links / rechts te laten draaien; gebruik de rechter joystick om de drone omhoog / omlaag / links / rechts te bewegen

Mode 2: Gebruik de linker joystick om naar voren / achteren / links / rechts te draaien; gebruik de rechter joystick om de drone omhoog / omlaag / links / rechts te laten vliegen

Opmerking:
Mode 1 is de standaardinstelling. Druk op de "Set speed" (Snelheid instellen) knop en schakel de afstandsbediening in om naar Mode 2 te schakelen. Neem Mode 1 als voorbeeld om de bedieningsmethode van de drone te introduceren.

Batterij

Batterij installeren en opladen

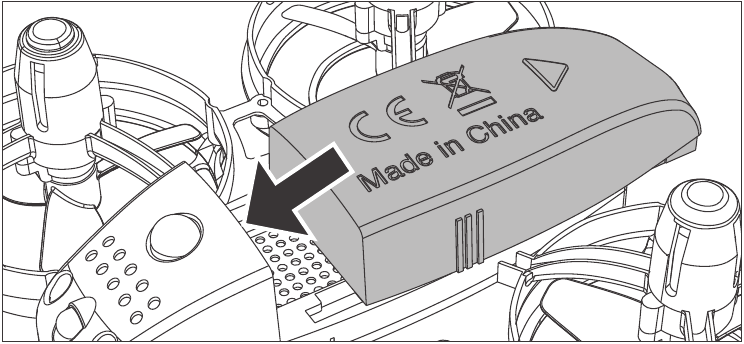

1. Plaats de batterij in de drone en maak deze vast zoals op de onderstaande afbeelding:

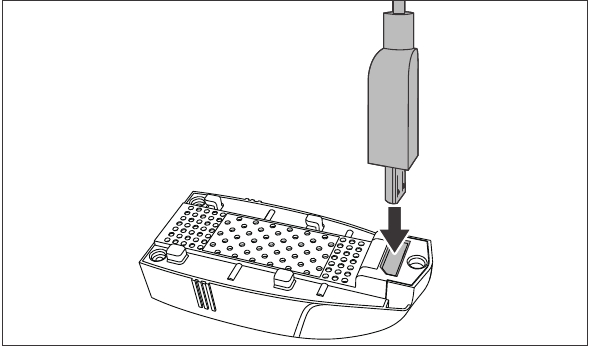

2. Laad de batterij op zoals op de onderstaande afbeelding:
   De USB-opladerindicator wordt rood tijdens het opladen. Zodra het opladen is voltooid, gaat de opladerindicator uit


Opmerking:

1. Gebruik de originele oplader om op te laden. Gebruik geen andere opladers.
2. Houd de batterij uit de buurt van hoge temperaturen, open vuur of elektrische kachels; anders kunnen er schade of explosies optreden.
3. Als het product lange tijd niet wordt gebruikt, laad het dan om de twee maanden op om de batterij in actieve toestand te houden.
4. Laad de batterij niet op op tapijten en andere brandbare items om brand te voorkomen.

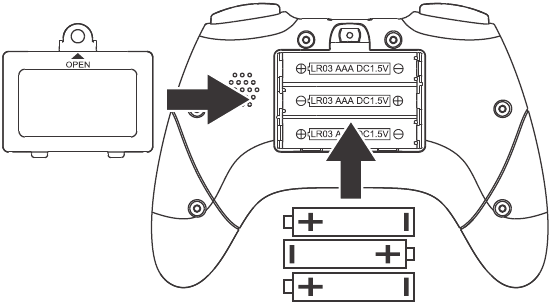

Batterij installeren van de afstandsbediening

Open de batterijklep van de afstandsbediening en plaats 3 AAA-batterijen (niet inbegrepen in de verpakking) zoals op de bovenstaande afbeelding:

Tips:

1. Zorg ervoor dat de batterijen van de drone en de afstandsbediening volledig zijn opgeladen voordat u gaat vliegen. Anders kan de drone niet opstijgen in de modus voor een bijna lege batterij.
2. Het wordt niet aanbevolen om zure en alkalinebatterijen gemengd te gebruiken. Haal de batterijen eruit als de drone lange tijd niet wordt gebruikt.

Snel aan de slag

Frequentie afstemmen

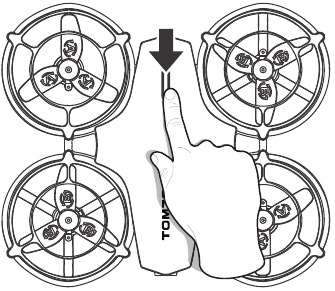

1. Houd de aan/uit-knop op de bovenklep lang ingedrukt om de drone in te schakelen en de indicator knippert; plaats de drone vervolgens op een horizontale ondergrond.

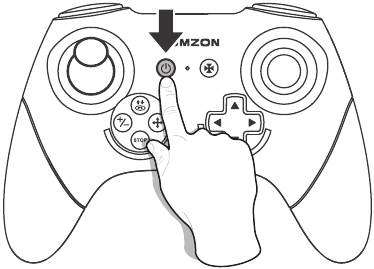

2. Schakel de afstandsbediening in en deze koppelt automatisch met de drone. De koppeling is voltooid wanneer de afstandsbediening piept. Op dit moment branden de indicatielampjes van de afstandsbediening en de drone continu.


Kalibratie

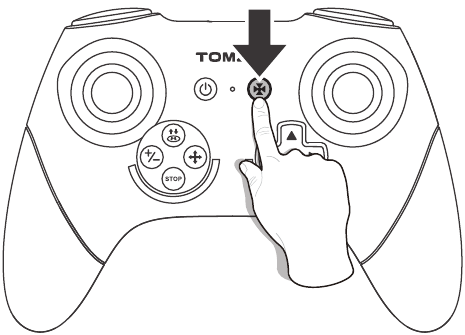

Druk op " " (kalibratieknop) om de kalibratie te starten. Het indicatielampje knippert snel tijdens de kalibratie en nadat de kalibratie is voltooid, brandt het indicatielampje continu.
Wanneer de drone valt, kalibreer deze dan opnieuw (plaats de drone tijdens de kalibratie op een horizontale ondergrond).

Opstijgen en landen

Methode 1

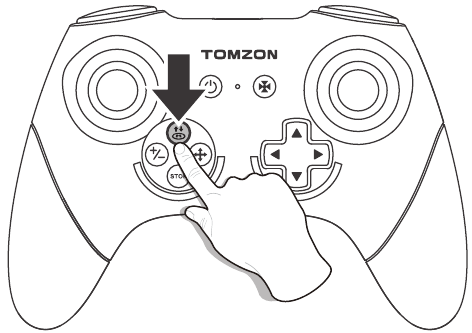

Zoals op de bovenstaande afbeelding wordt weergegeven, drukt u op " " (één knop opstijgen/landen) om op te stijgen (wanneer de drone opstijgt, drukt u op deze knop om te landen).

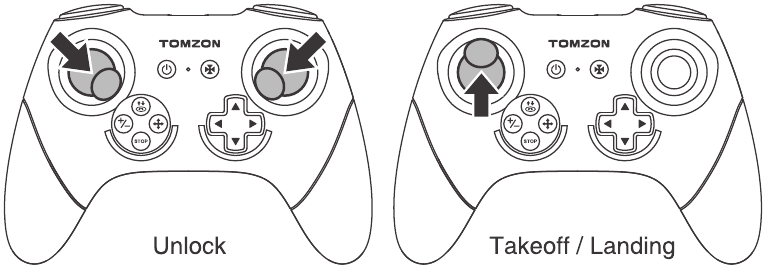

Methode 2
Zoals op de bovenstaande afbeelding wordt weergegeven, duwt u beide joysticks tegelijkertijd omhoog om de drone te ontgrendelen en duwt u de linker omhoog om op te stijgen (nadat de drone is opgestegen, duwt u de rechter omlaag om te landen)

Noodstop

In geval van nood houdt u de "STOP" (STOP) knop 1 seconde ingedrukt, de drone stopt met werken en valt

Tips:
De motor mag alleen in geval van nood worden gestopt om het risico op schade te verminderen.

Vlucht

Opmerking: Neem afstandsbediening Mode 1 als voorbeeld

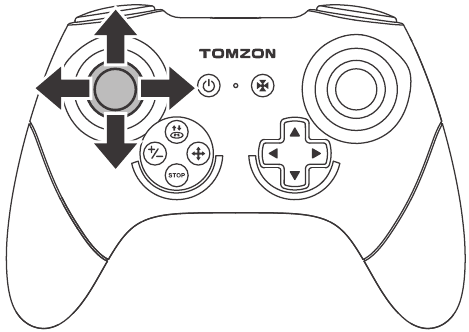

Hoge snelheid en rotatie

Gebruik de "left joystick" (linker joystick) om de hoogte en rotatie van de drone tijdens de vlucht te regelen.

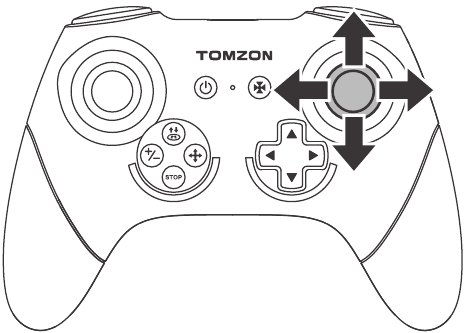

Voor / Achter Links / Rechts

Gebruik de "right joystick" (rechter joystick) om de linker / rechter richting tijdens de vlucht te regelen.

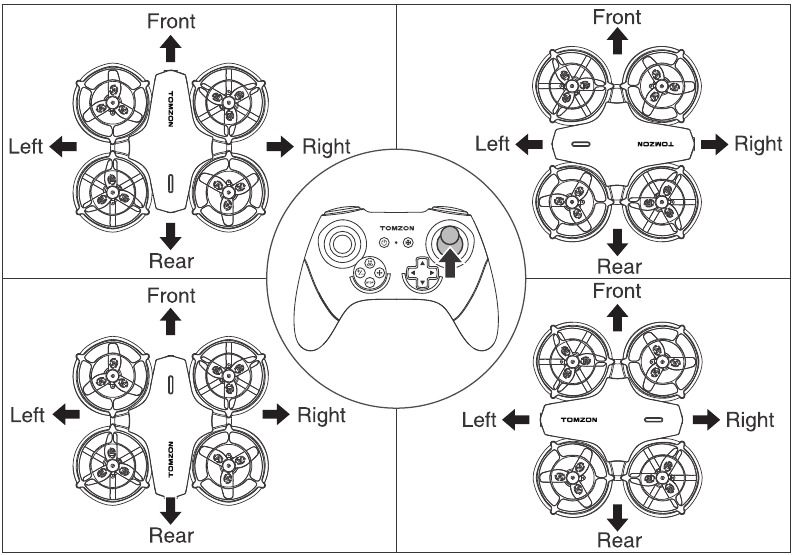

Headless-modus

De drone vliegt in een vaste richting en verandert niet met de richting van de drone, zoals op de onderstaande afbeelding wordt weergegeven:

Tips:
De standaardinstelling is de head-on modus, druk op " " (headless-modus knop) om over te schakelen naar de headless-modus.

Fijnafstelling

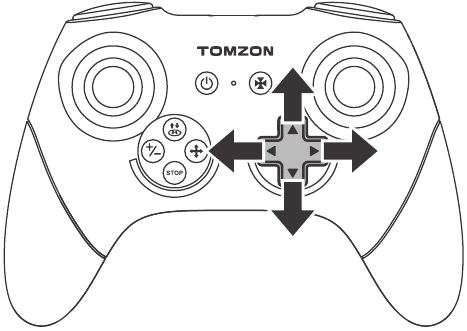

Als de drone naar een bepaalde richting is gekanteld, in plaats van een stabiele toestand, drukt u na het opstijgen op de fijnafstellingsknop naar de tegenovergestelde vliegrichting om de stabiele toestand te bereiken

Acrobatische vlucht

3D-rotatie

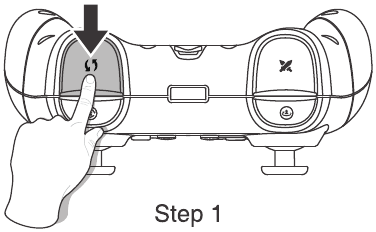

1. Druk op " " (rotatieknop) om de rotatiemodus te openen en de afstandsbediening piept continu.

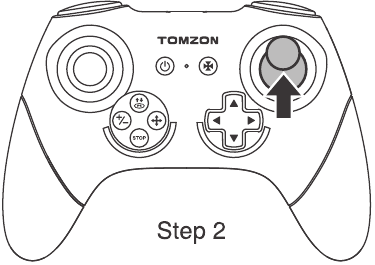

2. Duw de rechter joystick omhoog en de drone draait onmiddellijk 360° naar voren


Tips:
Om de drone in de andere richting te laten draaien, duwt u de rechter joystick in stap 2 in de andere richting.

Rotatiemodus

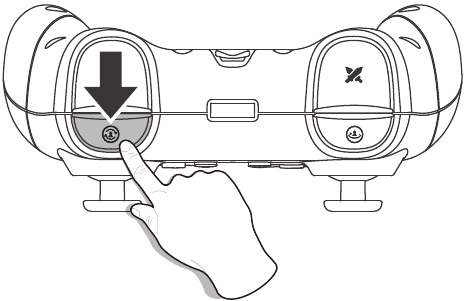

Zoals op de bovenstaande afbeelding wordt weergegeven, drukt u kort op " " (rotatieknop) om de rotatiemodus in/uit te schakelen en de afstandsbediening maakt een "piep" geluid. In deze modus draait de drone met een vaste snelheid.

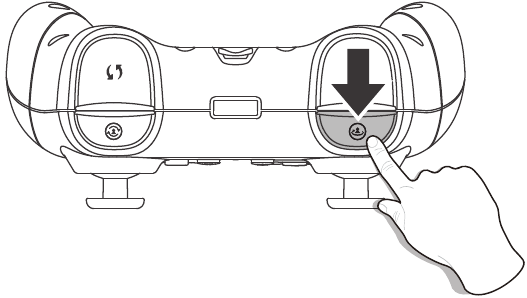

Orbit Flight Mode

Zoals op de bovenstaande afbeelding wordt weergegeven, drukt u kort op " " (orbit flight button) om de orbit flight mode in / uit te schakelen, en de afstandsbediening maakt een "beep" (piep) geluid. In deze modus vliegt de drone langs een cirkelvormige baan.

Tips:

1. In deze modus kan alleen het omhoog / omlaag proces van de drone worden geregeld.
2. De drone verlaat deze modus automatisch wanneer u de rechter joystick omhoog duwt.

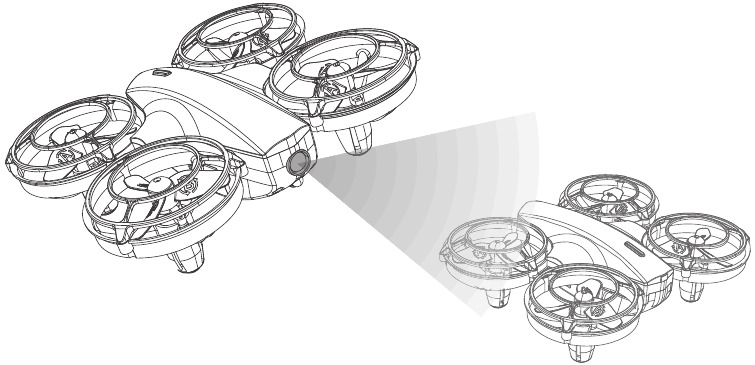

Battle Mode

Druk op de " " knop op de afstandsbediening. Het vliegtuig zendt infrarode golven uit en het vliegtuig kan in de lucht vechten. Twee of meer vliegtuigen kunnen met elkaar vechten.

Opmerking: Zodra de drone is geraakt, trilt hij en knipperen de lampjes, terwijl de afstandsbediening piept. Nadat hij 4 keer is geraakt, landt hij automatisch langzaam. Op dit moment moet u hem opnieuw kalibreren voordat u opstijgt.

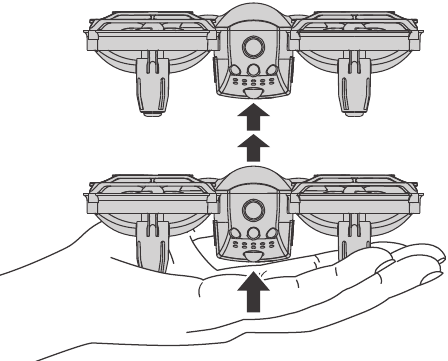

Throw Mode

De drone kan automatisch opstijgen nadat hij handmatig is gegooid. Verbind de drone met de afstandsbediening en kalibreer hem, houd de drone vervolgens in uw hand en gooi hem in de lucht. Zoals op de bovenstaande afbeelding wordt weergegeven.

Veiligheid

Alarm voor een bijna lege batterij

Wanneer de spanning lager is dan 3,7 V, knippert de indicator van de drone langzaam rood en piept de afstandsbediening, en de drone landt automatisch wanneer de batterij leeg is. Wees voorzichtig met de batterij tijdens de vlucht.

Alarm voor een laag signaal

Wanneer de drone de verbinding met de afstandsbediening verliest, landt hij automatisch en piept de afstandsbediening. Zorg ervoor dat de drone in uw zichtlijn is.

Specificatie

Veiligheidsherinnering

1. Het is verboden om alle soorten drones te gebruiken binnen een straal van 5.000 m en het middelpunt van de landingsbaan van het vliegveld, om de elektromagnetische omgevingsvereisten van de luchtvaartradio te garanderen. Er mag geen afstandsbediening en drone worden gebruikt wanneer er radiobedieningsinstructies worden gegeven door relevante overheidsinstanties.
2. Gebruik de drone binnenshuis, of bij warm, zonnig en windstil weer buitenshuis. Het is verboden om het te gebruiken bij hoge temperaturen, lage temperaturen, harde wind, onweer en andere slechte weersomstandigheden.
3. Houd een veilige afstand tot mensen, huisdieren, draden en andere obstakels bij het gebruik van de drone binnen of buiten, en houd de drone binnen uw zichtlijn om ongelukken te voorkomen.
4. Zodra de drone is gestart, raak dan geen onderdelen aan, zoals snelle tandwielen en propellers, om letsel te voorkomen.

E-mail: support@tomzontoys.com
Web: www.tomzontoys.com
FB: www.facebook.com/tomzonofficial
support.de@tomzontoys.com
support.fr@tomzontoys.com
support.uk@tomzontoys.com
support.it@tomzontoys.com
support.es@tomzontoys.com
support.jp@tomzontoys.com
