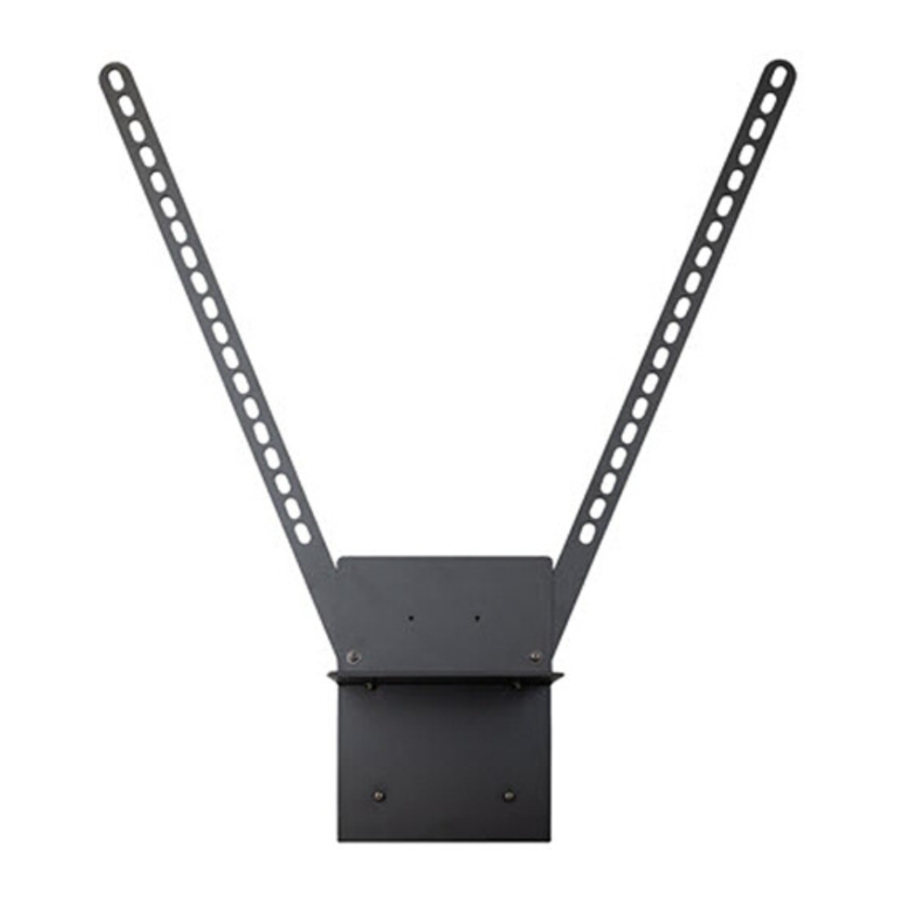

Barco ClickShare-handleiding

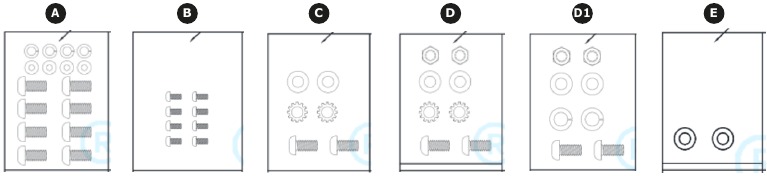

Meegeleverde schroefsets

Niet alle meegeleverde schroeven zijn nodig!

Elke set schroeven is georganiseerd in afzonderlijk gelabelde zakken, zoals afgebeeld.
Houd de schroeven, afstandhouders, ringen en moeren uit dezelfde zak altijd bij elkaar.

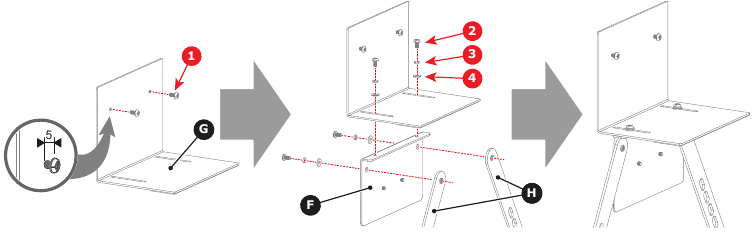

Hoe te monteren voor Bar

1. Plaats twee schroeven (referentie 1) uit zak B in de bovenplaat (G).
   Opmerking: Laat een opening tussen de schroefkop en de bovenplaat.
2. Monteer de bovenplaat (G) bovenop de L-vormige plaat (F). Gebruik twee schroeven (referentie 2), afstandhouders (referentie 3) en ringen (referentie 4) uit zak A zoals afgebeeld.
   Tip: Zorg voor wat speling tussen de gemonteerde onderdelen.
3. Monteer de twee steunen (H) op de L-vormige plaat (F). Gebruik twee schroeven (referentie 2), afstandhouders (referentie 3) en ringen (referentie 4) uit zak A zoals afgebeeld.
   Tip: Zorg voor wat speling tussen de gemonteerde onderdelen.

De tv-beugel is klaar om aan het scherm te worden bevestigd.

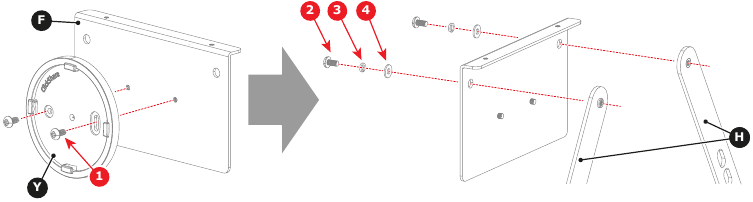

Hoe te monteren voor Base Unit

Alleen voor de C-5, C-10, CX-20, CX-30 Base Units!

1. Monteer de Base Unit-muurbeugel (Y) op de L-vormige plaat (F). Gebruik twee schroeven (referentie 1) uit zak B.
2. Monteer de twee steunen (H) op de L-vormige plaat (F). Gebruik twee schroeven (referentie 2), afstandhouders (referentie 3) en ringen (referentie 4) uit zak A zoals afgebeeld.
   Tip: Zorg voor wat speling tussen de gemonteerde onderdelen.
3. Bevestig de Base Unit aan de muurbeugel (Y). Volg de instructies in de installatiehandleiding.
   De tv-beugel is klaar om aan het scherm te worden bevestigd.

Productbevestigingsmethoden

Er zijn twee methoden om de tv-beugel aan het scherm te bevestigen:

• Boven het scherm, met behulp van de bovenste twee schroefdraadinzetstukken van het scherm.

• Onder het scherm, met behulp van de onderste twee schroefdraadinzetstukken van het scherm.


De tv-beugel moet altijd parallel (P) aan het scherm lopen.

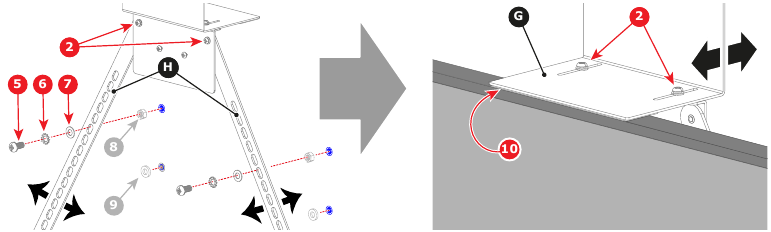

Het product aan het scherm bevestigen

De volgende procedure beschrijft "boven het scherm monteren". Dezelfde algemene stappen moeten worden gevolgd voor "onder het scherm monteren".

1. Plaats de tv-beugel over de schroefdraadinzetstukken van het scherm. Draai de steunen (H) zoals afgebeeld.
2. Zet de tv-beugel vast aan het scherm. Afhankelijk van het scherm kunnen verschillende schroefsets of -formaten nodig zijn:
   • Gebruik zak C, inclusief M8-schroeven (referentie 5), afstandhouders (referentie 6) en ringen (referentie 7).
   • Gebruik zak D, inclusief M8-schroeven (referentie 5), afstandhouders (referentie 6), ringen (referentie 7) en moeren (referentie 8).
   • Gebruik zak D1, inclusief M6-schroeven (referentie 5), afstandhouders (referentie 6), ringen (referentie 7) en moeren (referentie 8).
3. Gebruik eventueel de ringen (referentie 9) uit zak E.
4. Schuif de bovenplaat (G) totdat er voldoende contact is tussen de rubberen strip (referentie 10) en de schermrand.
5. Draai alle vier de schroeven (referenties 2) vast om de tv-beugel op zijn plaats te vergrendelen.

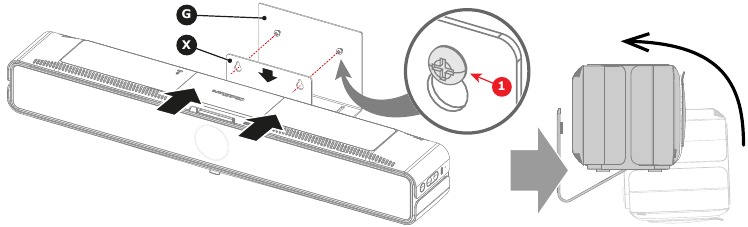

De bar bevestigen

Bedek of bescherm de lens om schade of krassen tijdens het bevestigen te voorkomen!

1. Schuif de sleutelgaten van de ClickShare-barmuurbeugel (X) over de schroeven in de bovenplaat (G).
2. Vergrendel de ClickShare-bar op zijn plaats door de muurbeugel (X) naar beneden te duwen.
3. Draai de twee schroeven (referentie 1) vast om de ClickShare-bar op zijn plaats te bevestigen.
4. Kantel de ClickShare-bar in de gewenste hoek.
