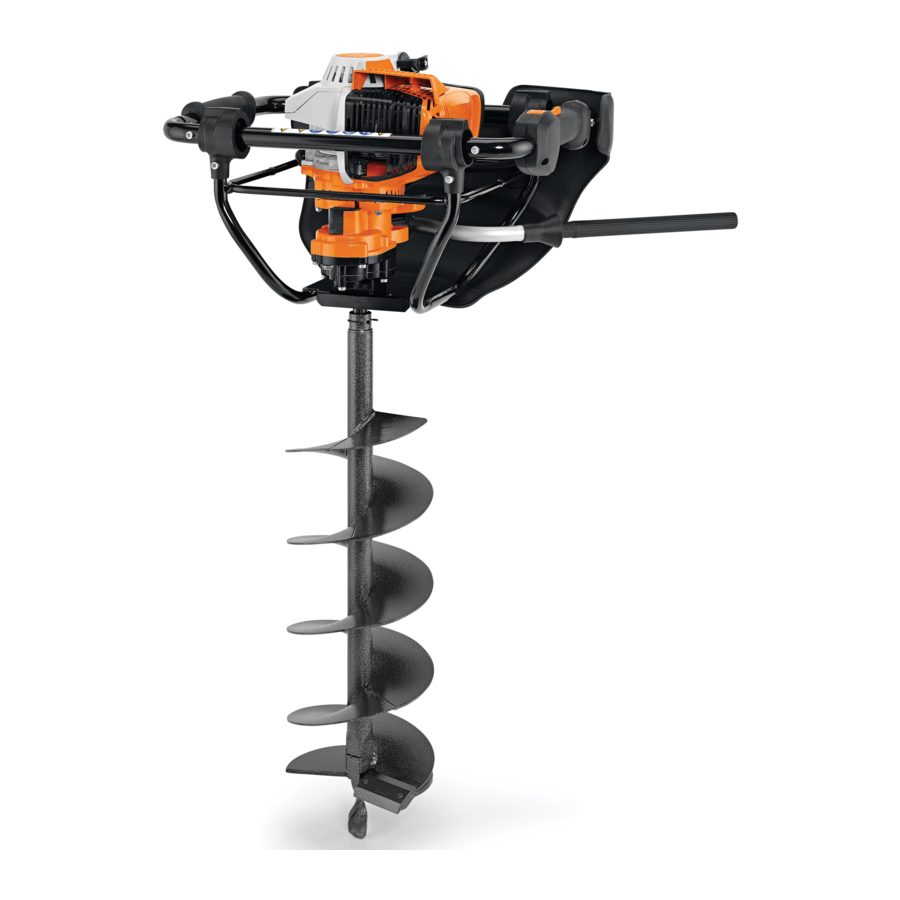

Stihl BT 131 handleiding

Gids voor het gebruik van deze handleiding

Pictogrammen

De betekenis van de pictogrammen op de machine wordt in deze handleiding uitgelegd.

Afhankelijk van het model kunnen de volgende pictogrammen op uw machine zijn aangebracht.

Brandstoftank; brandstofmengsel van benzine en motorolie

Handmatige brandstofpomp bedienen

Boorrem

Symbolen in tekst

Waarschuwing waar er een risico is op een ongeval of persoonlijk letsel of ernstige schade aan eigendommen.

LET OP
Let op waar er een risico is op beschadiging van de machine of de afzonderlijke onderdelen ervan.

Technische verbeteringen

Het is de filosofie van STIHL om al haar producten voortdurend te verbeteren. Daarom kunnen we periodiek het ontwerp, de techniek en het uiterlijk van onze producten wijzigen.
Daarom worden sommige wijzigingen, aanpassingen en verbeteringen mogelijk niet in deze handleiding behandeld.

Veiligheidsmaatregelen en werktechnieken

Speciale veiligheidsmaatregelen moeten in acht worden genomen bij het werken met dit elektrische gereedschap vanwege het hoge koppel en de hoge snelheid van de grondboor in bepaalde toepassingen, en omdat de grondboren scherpe randen hebben.

Het is belangrijk dat u de gebruiksaanwijzing voor het eerste gebruik leest en begrijpt en deze op een veilige plaats bewaart voor toekomstig gebruik. Niet-naleving van de gebruikershandleiding kan leiden tot ernstig of zelfs dodelijk letsel.

Neem alle toepasselijke lokale veiligheidsvoorschriften in acht, bijvoorbeeld van brancheorganisaties, sociale verzekeringsinstellingen, arbeidsveiligheidsinstanties enz.

Als u nog nooit eerder een elektrisch gereedschap hebt gebruikt: Laat uw dealer of een andere ervaren gebruiker u zien hoe u uw machine bedient – of volg een speciale cursus om te leren hoe u deze bedient.

Minderjarigen mogen niet met het elektrische gereedschap werken – met uitzondering van adolescenten ouder dan 16 jaar die onder toezicht worden geïnstrueerd.

Kinderen, dieren en omstanders mogen niet in de buurt van de machine komen.

Als de machine niet wordt gebruikt, moet deze zo worden neergelegd dat niemand in gevaar wordt gebracht. Zorg ervoor dat de machine niet zonder toestemming kan worden gebruikt.

De gebruiker is verantwoordelijk voor ongevallen of risico's waarbij derden of hun eigendommen betrokken zijn.

Leen of verhuur uw elektrische gereedschap niet zonder de gebruikershandleiding. Zorg ervoor dat iedereen die het gebruikt de informatie in deze handleiding begrijpt.

Het gebruik van machines die lawaai maken, kan beperkt zijn tot bepaalde uren van de dag, zoals gespecificeerd in nationale en/of regionale of lokale voorschriften.

Iedereen die de machine bedient, moet goed uitgerust, in goede fysieke gezondheid en in goede mentale conditie zijn.

Als u een aandoening heeft die kan worden verergerd door inspannend werk, raadpleeg dan uw arts voordat u een machine bedient.

Als u een pacemaker heeft: Het ontstekingssysteem van uw machine produceert een elektromagnetisch veld met een zeer lage intensiteit. Dit veld kan sommige pacemakers storen. STIHL raadt mensen met pacemakers aan hun arts en de fabrikant van de pacemaker te raadplegen om gezondheidsrisico's te verminderen.

Iedereen die alcohol, drugs of medicijnen heeft gebruikt die hun reactievermogen beïnvloeden, mag geen elektrisch gereedschap bedienen.

Gebruik uw elektrische gereedschap alleen voor het boren van gaten in grond, ijs en hout – afhankelijk van het gemonteerde boorgereedschap. Selecteer de booras zo dat de hendel van de boorrem te allen tijde tijdens het boren op de dij van de bediener kan worden ondersteund.

Het mag niet voor andere doeleinden worden gebruikt.

Controleer voor het boren of er geen leidingen (bijv. voor gas, water, elektriciteit) op de boorlocaties liggen:

• Vraag informatie op bij de lokale nutsbedrijven
• Controleer bij twijfel het bestaan van leidingen met detectoren of proefopgravingen

Gebruik alleen grondboren of accessoires die door STIHL voor deze machine zijn goedgekeurd of die technisch equivalent zijn. Raadpleeg bij vragen hierover uw dealer. Gebruik alleen hoogwaardige onderdelen en accessoires om het risico op ongevallen en schade aan de machine te voorkomen.

STIHL raadt het gebruik van originele STIHL-gereedschappen en -accessoires aan. Ze zijn speciaal ontworpen om bij het product te passen en aan uw prestatie-eisen te voldoen.

Probeer nooit uw elektrische gereedschap op enigerlei wijze te wijzigen, omdat dit het risico op persoonlijk letsel kan vergroten. STIHL sluit alle aansprakelijkheid uit voor persoonlijk letsel en schade aan eigendommen veroorzaakt door het gebruik van niet-goedgekeurde hulpstukken.

Gebruik geen hogedrukreiniger om het elektrische gereedschap te reinigen. De vaste waterstraal kan onderdelen van het apparaat beschadigen.

Kleding en uitrusting

Draag de juiste beschermende kleding en uitrusting.

Kleding moet stevig zijn, maar volledige bewegingsvrijheid mogelijk maken. Draag nauwsluitende kleding, zoals een overall, geen losse jas.
Draag geen kleding die vast kan komen te zitten in hout, struiken of bewegende delen van de machine. Draag geen sjaal, stropdas of sieraden.

Bind lang haar vast en houd het boven uw schouders.

Draag stevige schoenen met antislipzolen.

Om het risico op oogletsel te verminderen, draagt u een nauwsluitende veiligheidsbril in overeenstemming met de Europese norm EN 166. Zorg ervoor dat de veiligheidsbril goed aansluit.
Draag gehoorbescherming, bijvoorbeeld oorkappen.
Draag een veiligheidshelm als er gevaar is voor hoofdletsel door vallende voorwerpen.

Draag stevige beschermende handschoenen van een bestendig materiaal (bijv. leer).

STIHL kan een uitgebreid assortiment persoonlijke beschermingsmiddelen leveren.

De machine transporteren

Zet altijd de motor uit.

Verwijder de grondboor voordat u het elektrische gereedschap over lange afstanden transporteert. Om het risico op brandwonden te verminderen, draagt u het apparaat aan het handvatframe met hete delen van de machine (bijv. versnellingsbak) van uw lichaam af.

Met de auto: Bij transport in een voertuig moet u uw machine goed vastzetten om kantelen, schade en brandstoflekkage te voorkomen.

Brandstof bijvullen

Benzine is licht ontvlambaar – houd afstand van vuur of vlammen – mors geen brandstof – niet roken.

Zet altijd de motor uit voordat u brandstof bijvult.

Vul geen hete motor – er kan brandstof morsen en brand veroorzaken!

Open de brandstofdop voorzichtig om eventuele druk die zich in de tank heeft opgebouwd langzaam te laten ontsnappen en brandstoflekkage te voorkomen.

Vul de machine alleen bij in een goed geventileerde ruimte. Als er brandstof is gemorst, maak de machine dan onmiddellijk schoon – zorg ervoor dat uw kleding niet met brandstof wordt bespat. Als dat gebeurt, trek dan onmiddellijk andere kleding aan.

Draai na het tanken de brandstofdop zo stevig mogelijk vast.

Dit helpt het risico te verminderen dat trillingen van het apparaat ervoor zorgen dat een niet correct aangedraaide brandstofdop losraakt of eraf valt en er hoeveelheden brandstof worden gemorst.

Controleer op brandstoflekkage! Start de motor nooit als er brandstof is gemorst of lekt – Dodelijke brandwonden kunnen het gevolg zijn!

Voor het starten

Controleer of uw elektrische gereedschap correct is gemonteerd en in goede staat verkeert – raadpleeg de desbetreffende hoofdstukken in de gebruiksaanwijzing.

• Controleer het brandstofsysteem op lekken, vooral de zichtbare onderdelen, bijvoorbeeld de brandstofdop, slangaansluitingen, handmatige brandstofpomp (alleen bij machines met een handmatige brandstofpomp). Start in geval van lekkage en schade de motor niet – brandgevaar! Laat de machine door een dealer onderhouden voordat u deze gebruikt.
• De stopschakelaar moet gemakkelijk in te drukken zijn.
• Functionele boorrem.
• Controleer de chokehendel, de gashendel en de gashendelvergrendeling op een soepele werking - de gashendel moet automatisch terugkeren naar de stationaire stand. De chokehendel moet terugveren van de g- en
• Controleer of de bougiestekker goed vastzit – een losse stekker kan vonken veroorzaken die brandbare dampen kunnen ontsteken en brand kunnen veroorzaken!
• Probeer nooit de bedieningselementen of veiligheidsvoorzieningen te wijzigen.
• Houd de handgrepen droog en schoon – vrij van olie en vuil – dit is belangrijk voor een veilige bediening van de machine.

Om het risico op persoonlijk letsel te verminderen, mag u uw elektrische gereedschap niet bedienen als het beschadigd is of niet correct is gemonteerd!

De motor starten

Start de motor op minstens 3 meter van de tankplaats, alleen buiten.

Plaats het elektrische gereedschap op een vlakke ondergrond en zorg ervoor dat u stevig staat.

Activeer de boorrem voor het starten. Anders kan het boorgereedschap gaan draaien, waardoor de gebruiker de controle over de grondboor verliest.

De machine wordt slechts door één persoon bediend – sta niet toe dat een persoon zich in de werkruimte bevindt – ook niet bij het starten.

Om het risico op letsel te verminderen, moet u contact met het boorgereedschap vermijden.

Start de motor niet door hem te laten vallen – start hem zoals beschreven in de gebruiksaanwijzing.

Controleer de stationaire toerentalinstelling: Het boorgereedschap mag niet draaien wanneer de motor stationair draait met de gashendel losgelaten.

Houd gemakkelijk brandbare materialen (bijv. houtsnippers, schors, droog gras, brandstof) uit de buurt van hete uitlaatgassen en het hete demperoppervlak – brandgevaar!

De machine vasthouden en geleiden

Houd het apparaat altijd stevig vast met beide handen aan de handgrepen.

Zorg ervoor dat u altijd stevig en veilig staat – boorrem op de linker dij.

Pak de handgrepen stevig vast met de duimen, linkerhand op de bedieningshandgreep.

Tijdens het werken

Zorg ervoor dat u altijd een goede balans en stevige basis heeft.

Schakel in geval van dreigend gevaar of in een noodgeval onmiddellijk de motor uit door op de stopschakelaar te drukken.

Sta geen andere personen toe in de werkruimte. Blijf uit de buurt van andere mensen – risico op ongevallen!

Controleer op correct stationair draaien, zodat de grondboor stopt met draaien wanneer de gashendel wordt losgelaten.

Controleer en corrigeer de stationaire toerentalinstelling met regelmatige tussenpozen. Als het boorgereedschap blijft draaien wanneer de motor stationair draait, laat de machine dan controleren door uw service dealer. STIHL raadt STIHL-dealers aan.

Wees extra voorzichtig in gladde omstandigheden – dompheid, sneeuw, ijs, op hellingen of oneffen terrein.

Let op obstakels: boomstronken, wortels – risico op struikelen of uitglijden!

Wees bijzonder alert en voorzichtig bij het dragen van gehoorbescherming, omdat uw vermogen om waarschuwingen (schreeuwen, alarmen, enz.) te horen beperkt is.

Neem pauzes als u moe begint te worden of zich vermoeid voelt – risico op ongevallen!

Werk kalm en zorgvuldig – bij daglicht en alleen als het zicht goed is. Wees voorzichtig en breng anderen niet in gevaar.

Zodra de motor draait, produceert de krachtmachine giftige uitlaatgassen. Deze gassen kunnen geurloos en onzichtbaar zijn en onverbrande koolwaterstoffen en benzeen bevatten. Laat de motor nooit binnenshuis of in slecht geventileerde ruimtes draaien, zelfs niet als uw model is uitgerust met een katalysator.

Om het risico op ernstig of dodelijk letsel door het inademen van giftige dampen te verminderen, moet u zorgen voor voldoende ventilatie bij het werken in geulen, holtes of andere afgesloten locaties. Dit vermindert het risico op ernstig of dodelijk letsel door het inademen van giftige dampen.

Stop onmiddellijk met werken als u last krijgt van misselijkheid, hoofdpijn, een verminderd gezichtsvermogen (bijv. uw gezichtsveld wordt kleiner), een verminderd gehoor, duizeligheid of een verminderde concentratie – deze symptomen kunnen mogelijk het gevolg zijn van een te hoge uitlaatgasconcentratie – Risico op ongevallen!

Bedien uw elektrische gereedschap zo dat het een minimum aan lawaai en emissies produceert – laat de motor niet onnodig draaien, geef de motor alleen gas tijdens het werken.

Om het risico op brand te verminderen, mag u niet roken tijdens het bedienen van of in de buurt van uw elektrische gereedschap. Er kan brandbare brandstofdamp uit het brandstofsysteem ontsnappen.

Stof, dampen en rook die tijdens het werken worden geproduceerd, kunnen gevaarlijk zijn voor uw gezondheid. Draag adembescherming bij zware stof- of rookontwikkeling.

Als uw elektrische gereedschap wordt blootgesteld aan ongebruikelijk hoge belastingen waarvoor het niet is ontworpen (bijv. zware impact of een val), controleer dan altijd of het in goede staat verkeert voordat u verder werkt – zie ook "Voor het starten".

Controleer met name of het brandstofsysteem geen lekken vertoont en of de veiligheidsuitrusting volledig operationeel is. Gebruik nooit een elektrisch gereedschap dat niet langer veilig te bedienen is. Neem in geval van twijfel contact op met een dealer.

Bedien uw elektrische gereedschap niet in de startgasstand – het motortoerental kan in deze stand niet worden geregeld.

Om het risico op letsel te verminderen, mag u het boorgereedschap en de boorspindel niet aanraken, tenzij de motor is uitgeschakeld en het boorgereedschap stilstaat.

Vermijd contact met leidingen die elektrische stroom geleiden – Risico op elektrische schokken!

Houd de machine stevig vast, zodat plotselinge schokken kunnen worden opgevangen – oefen slechts een kleine hoeveelheid druk uit tijdens het boren.

Wees extra voorzichtig bij het werken in steenachtige gebieden of in de grond met wortels.

Dek geboorde gaten af en zet ze vast.

Om het risico op letsel te verminderen, zet u de motor uit en activeert u de boorrem voordat u de boor verwisselt.

Raak geen machineonderdelen aan, vooral niet de demper – Risico op brandwonden.

Zet altijd de motor uit voordat u het apparaat onbeheerd achterlaat.

Controleer boorgereedschappen met regelmatige korte tussenpozen tijdens het gebruik of onmiddellijk als er een merkbare verandering in het bedrijfsgedrag is. Vervang beschadigde of botte boorgereedschappen en messen onmiddellijk.

Trillingen

Langdurig gebruik van het elektrische gereedschap kan leiden tot trillingsgeïnduceerde circulatieproblemen in de handen (wittevingerziekte).

Er kan geen algemene aanbeveling worden gegeven voor de gebruiksduur, omdat deze afhankelijk is van verschillende factoren.

De gebruiksduur wordt verlengd door:

• Handbescherming (het dragen van warme handschoenen)
• Werkonderbrekingen

De gebruiksduur wordt verkort door:

• Elke persoonlijke neiging om te lijden aan een slechte doorbloeding (symptomen: vaak koude vingers, tintelingen).
• Lage buitentemperaturen.
• De kracht waarmee de handgrepen worden vastgehouden (een strakke grip beperkt de bloedsomloop).

Continue en regelmatige gebruikers moeten de conditie van hun handen en vingers nauwlettend in de gaten houden. Als een van de bovenstaande symptomen zich voordoet (bijv. tintelingen in de vingers), raadpleeg dan een arts.

Onderhoud en reparaties

Laat de machine regelmatig onderhouden. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die niet in de gebruiksaanwijzing worden beschreven. Laat alle andere werkzaamheden uitvoeren door een service dealer.

STIHL raadt u aan om service- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkende STIHL-service dealer. STIHL-dealers krijgen regelmatig de mogelijkheid om trainingen te volgen en worden voorzien van de benodigde technische informatie.

Gebruik alleen hoogwaardige vervangingsonderdelen om het risico op ongevallen en schade aan de machine te voorkomen. Raadpleeg bij vragen hierover een service dealer.

STIHL raadt het gebruik van originele STIHL-vervangingsonderdelen aan. Ze zijn speciaal ontworpen om bij uw model te passen en aan uw prestatie-eisen te voldoen.

Om het risico op letsel door onbedoeld starten van de motor te verminderen, zet u altijd de motor uit en koppelt u de bougiestekker los voordat u reparatie-, onderhouds- of reinigingswerkzaamheden uitvoert. – Uitzondering: Afstelling van de carburateur en het stationaire toerental.

Laat de motor niet over de starter draaien met de bougiestekker of bougie verwijderd, aangezien er anders een brandgevaar bestaat door ongecontroleerde vonken.

Om het risico op brand te verminderen, mag u uw machine niet in de buurt van open vuur onderhouden of opslaan.

Controleer de brandstofvulopening met regelmatige tussenpozen op lekken.

Gebruik alleen een bougie van het type dat is goedgekeurd door STIHL en zorg ervoor dat deze in goede staat verkeert – zie "Specificaties".

Inspecteer de ontstekingskabel (isolatie in goede staat, veilige verbinding).

Controleer de conditie van de demper.

Om het risico op brand en gehoorbeschadiging te verminderen, mag u uw machine niet bedienen als de demper beschadigd is of ontbreekt. –

Raak geen hete demper aan, omdat dit brandwonden veroorzaakt.

Het trillingsgedrag wordt beïnvloed door de toestand van de AV-elementen – controleer de AV-elementen met regelmatige tussenpozen.

Onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur en -systemen mag worden uitgevoerd door elk reparatiebedrijf of individu voor niet-wegmotoren. Als u echter een garantieclaim indient voor een onderdeel dat niet correct is onderhouden, kan STIHL de dekking weigeren.

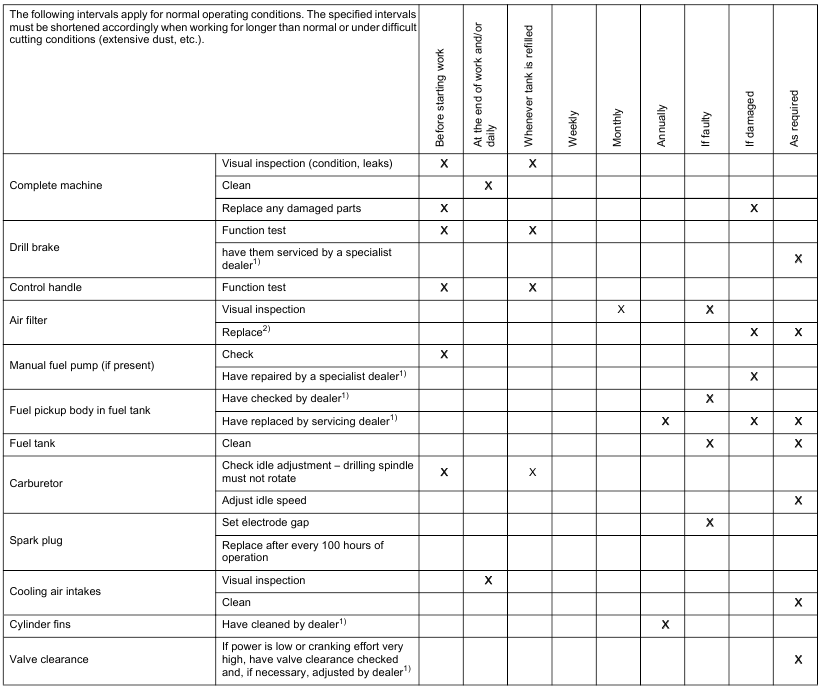

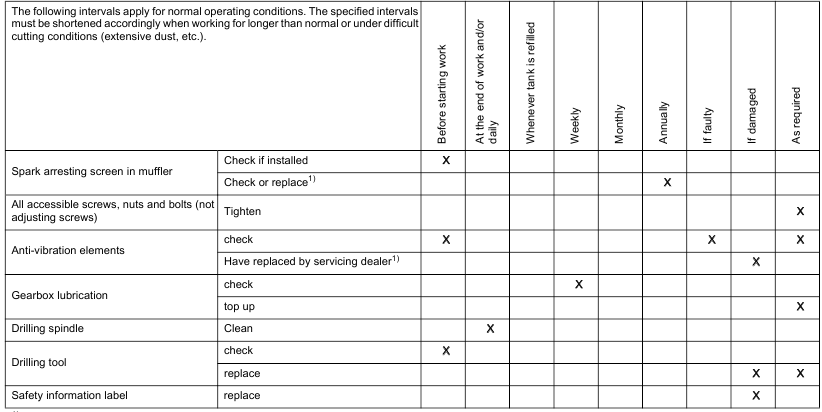

Raadpleeg voor onderhoud de onderhoudstabel en de garantieverklaring aan het einde van de gebruiksaanwijzing.

De eenheid monteren

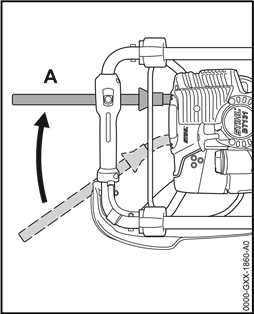

De activeringshendel voor de boorkoprem monteren

• Plaats de activeringshendel (1) in de klem
• Plaats de houder (2) op de activeringshendel
• Schroef de bevestigingsschroeven (3) erin en draai ze vast

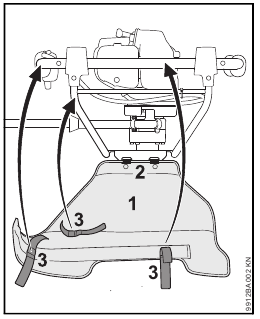

Het steunkussen monteren

• Haak het steunkussen (1) met de lipjes (2) in de langwerpige gaten in het handgreepframe
• Vouw het steunkussen omhoog

• Zet het steunkussen met de plakstrips (3) aan het stuur vast – klem de gaskabel niet vast

De gaskabel afstellen

Het kan nodig zijn om de afstelling van de gaskabel te corrigeren na montage van de machine of na een langere periode van gebruik.

Stel de gaskabel alleen af als de machine volledig en correct is gemonteerd.

• Zet de gashendel op de maximale gasstand.
• Draai de schroef in de gashendel met de klok mee totdat u de eerste weerstand voelt. Draai hem vervolgens nog een halve slag in dezelfde richting.

Brandstof

Deze motor is gecertificeerd om te werken op loodvrije benzine en de STIHL tweetaktmotorolie in een mengverhouding van 50:1.

Uw motor vereist een mengsel van hoogwaardige benzine en tweetaktmotorolie met luchtkoeling.

Gebruik middelhoge loodvrije benzine met een minimum octaangetal van 89 ((R+M)/2) en niet meer dan 10% ethanolgehalte.

LET OP
Brandstof met een octaangetal onder 89 kan de motortemperaturen verhogen. Dit verhoogt op zijn beurt het risico op vastlopen van de zuiger en schade aan de motor.

De chemische samenstelling van de brandstof is ook belangrijk. Sommige brandstofadditieven hebben niet alleen een nadelig effect op elastomeren (carburateurmembranen, oliekeerringen, brandstofleidingen, enz.), maar ook op magnesiumgietstukken en katalysatoren. Dit kan leiden tot problemen met het lopen of schade aan de motor. Om deze reden raadt STIHL aan om alleen kwaliteitsvolle loodvrije benzine te gebruiken!

LET OP
Benzine met een ethanolgehalte van meer dan 10% kan problemen met het lopen en grote schade aan motoren veroorzaken en mag niet worden gebruikt.
Voor meer informatie, zie www.STIHLusa.com/ethanol

Het ethanolgehalte in benzine beïnvloedt het motortoerental – het kan nodig zijn om de carburateur opnieuw af te stellen als u brandstoffen met verschillende ethanolgehalten gebruikt.

Om het risico op persoonlijk letsel door verlies van controle en/of contact met het draaiende snijgereedschap te verminderen, mag u uw apparaat niet gebruiken met een onjuiste stationairloopafstelling. Bij een correct stationair toerental mag het snijgereedschap niet bewegen.

Als het stationair toerental van uw machine onjuist is afgesteld, laat dan uw erkende STIHL-dealer uw machine controleren en de juiste aanpassingen en reparaties uitvoeren.

Het stationair toerental en het maximale toerental van de motor veranderen als u overschakelt van een brandstof met een bepaald ethanolgehalte naar een brandstof met een veel hoger of lager ethanolgehalte.

Dit probleem kan worden vermeden door altijd brandstof met hetzelfde ethanolgehalte te gebruiken.

Om de maximale prestaties van uw STIHL-motor te garanderen, gebruikt u een hoogwaardige 2-takt motorolie. Om uw motor schoner te laten draaien en schadelijke koolstofafzettingen te verminderen, raadt STIHL aan om STIHL HP Ultra 2-takt motorolie te gebruiken of vraag uw dealer om een gelijkwaardige volledig synthetische 2-takt motorolie.

Om te voldoen aan de eisen van EPA en CARB, raden we aan om STIHL HP Ultra-olie te gebruiken.

STIHL MotoMix

STIHL raadt het gebruik van STIHL MotoMix aan. STIHL MotoMix heeft een hoog octaangetal en zorgt ervoor dat u altijd de juiste benzine/oliemengverhouding gebruikt.

STIHL MotoMix gebruikt STIHL HP Ultra tweetaktmotorolie die geschikt is voor krachtige motoren. Voor meer informatie, zie www.STIHLusa.com/ethanol

Als u geen MotoMix gebruikt, gebruik dan alleen STIHL tweetaktmotorolie of gelijkwaardige hoogwaardige tweetaktmotoroliën die zijn ontworpen voor gebruik in luchtgekoelde tweetaktmotoren.

Het gebruik van niet-seizoensgebonden benzinemengsels kan de kans vergroten dat er tijdens het gebruik druk wordt opgebouwd in de brandstoftank. Het gebruik van een wintermengsel in de zomer zal bijvoorbeeld de druk in de brandstoftank verhogen. Gebruik altijd benzinemengsels die geschikt zijn voor het seizoen, de hoogte en andere omgevingsfactoren.

Gebruik geen NMMA- of TCW-geclassificeerde (watergekoelde tweetakt) mengoliën of andere mengoliën die aangeven dat ze geschikt zijn voor gebruik in zowel watergekoelde als luchtgekoelde motoren (bijv. buitenboordmotoren, sneeuwscooters, kettingzagen, bromfietsen, enz.).

Wees voorzichtig bij het hanteren van benzine. Vermijd direct contact met de huid en vermijd het inademen van benzinedamp. Wanneer u bij de pomp vult, haalt u eerst de container uit uw voertuig en plaatst u de container op de grond voordat u vult. Om het risico op vonken door statische ontlading en daaruit voortvloeiende brand en/of explosie te verminderen, mag u geen brandstofcontainers vullen die zich in of op een voertuig of aanhanger bevinden.

De container moet goed gesloten worden gehouden om de hoeveelheid vocht die in het mengsel terechtkomt te beperken.

De brandstoftank van de machine moet indien nodig worden gereinigd.

Ouderdom brandstofmengsel

Als u geen MotoMix gebruikt, meng dan slechts voldoende brandstof voor een paar dagen werk, niet langer dan 30 dagen opslag. Bewaar alleen in goedgekeurde brandstofcontainers. Giet bij het mengen eerst de olie in de container en voeg vervolgens de benzine toe. Sluit de container en schud hem met de hand om een goede vermenging van olie en benzine te garanderen.

Het schudden van brandstof kan ervoor zorgen dat er druk wordt opgebouwd in de brandstofcontainer. Om het risico op brand en ernstig persoonlijk letsel of schade aan eigendommen door spuitende brandstof te verminderen, laat u de brandstofcontainer een paar minuten staan voordat u hem opent. Open de container langzaam om eventuele restdruk te ontlasten. Open de brandstofcontainer nooit in de buurt van een ontstekingsbron. Lees en volg alle waarschuwingen en instructies die bij uw brandstofcontainer worden geleverd.

Benzine	Olie (STIHL 50:1 of gelijkwaardige hoogwaardige oliën)
US gal.	US fl.oz.
1	2.6
2 1/2	6.4
5	12.8

Gooi lege mengoliecontainers alleen weg op geautoriseerde afvalverwerkingslocaties.

Tanken

Voorbereidingen

• Reinig voor het tanken de vuldop en het gebied eromheen om ervoor te zorgen dat er geen vuil in de tank valt.
• Plaats de machine zo dat de tankdop naar boven wijst.

De tankdop openen

• Draai de dop tegen de klok in totdat deze uit de tankopening kan worden verwijderd.
• Verwijder de tankdop.

Bijvullen met brandstof

Pas op dat u geen brandstof morst tijdens het tanken en vul de tank niet te vol.

STIHL raadt u aan om het STIHL-vulmondstuk voor brandstof te gebruiken (speciale accessoire).

• Vul de tank met brandstof.

De tankdop sluiten

• Plaats de dop in de opening.
• Draai de dop met de klok mee tot aan de aanslag en draai hem zo stevig mogelijk met de hand vast.

Boorkoprem

De boorkoprem inschakelen

• Verplaats de activeringshendel naar positie A.
  • bij het starten
  • bij stationair toerental
  • om een vastgelopen boorkop te ontwarren

Als de boorkop vast komt te zitten aan een obstakel in het gat (bijv. wortels of stenen), begint de machine tegen de klok in te draaien – de activeringshendel wordt tegen de dij van de gebruiker gedrukt en schakelt zo de boorkoprem in.

De boorkoprem uitschakelen

• Verplaats de activeringshendel naar positie B

De werking van de boorkoprem controleren

De boorkoprem is onderhevig aan normale slijtage. Controleer regelmatig of deze goed werkt voordat u begint met werken en na het losmaken van een vastgelopen boorkop.

Voordat u begint met werken en na het losmaken van een vastgelopen boorkop

• Laat de motor stationair draaien, schakel de boorkoprem in en open vervolgens de gasklep volledig gedurende maximaal 3 seconden – de boorkop mag niet draaien.

Als de boorkoprem defect is, laat deze dan onmiddellijk repareren door uw dealer – STIHL raadt aan dit werk te laten uitvoeren door een STIHL-servicedealer.

De boorkop monteren

• Schakel de motor uit en schakel de boorkoprem in – zie "Boorkoprem".
• Zet de machine neer.

• Trek de borgpen (1) uit de schacht van de boorkop.
• Duw de boorkop (2) op de boorspindel zodat de gaten (3) op één lijn liggen.
• Duw de borgpen in het gat.
• De veerclip op de borgpen moet goed om de schacht van de boorkop passen.

De motor starten / stoppen

De boorkoprem inschakelen

• Verplaats de activeringshendel naar positie A. De boorkoprem is ingeschakeld en de boorkop is geblokkeerd.

Bedieningselementen

1. Vergrendeling gashendel
2. Gashendel
3. Stopknop met Run (starten) en Stop (stoppen) posities. Druk de stopknop () in om de ontsteking uit te schakelen – zie "Functie van de stopknop en het ontstekingssysteem".

Functie van de stopknop en het ontstekingssysteem

De stopknop staat normaal gesproken in de Run (starten) positie, d.w.z. wanneer deze niet is ingedrukt: De ontsteking is ingeschakeld – de motor is klaar om te starten. Bedien de stopknop om de ontsteking uit te schakelen. De ontsteking wordt automatisch weer ingeschakeld nadat de motor is gestopt.

De motor starten

• Druk minstens vijf keer op de handmatige brandstofpompknop (9) – zelfs als de knop al gevuld is met brandstof.
• Druk de chokehendel (8) naar binnen en draai hem naar de gewenste positie – hij moet vastklikken
  als de motor koud is
  voor een warme start – gebruik deze positie ook als de motor heeft gelopen maar nog steeds koud is.

Aanzwengelen

• Plaats de eenheid op de grond:
• Controleer of de boorkoprem is ingeschakeld.
• Zorg ervoor dat u een veilige en stevige basis heeft.
• Zet uw linkervoet op het handgreepframe.
• Linkerhand op het handgreepframe – raak de gashendel of de vergrendelingshendel niet aan – uw duim moet onder de ventilatorbehuizing zitten.
• Houd de startgreep vast met uw rechterhand.

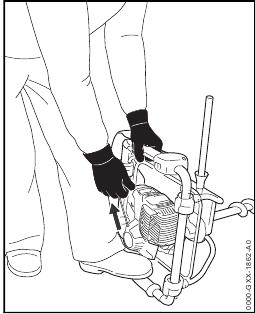

• Trek de startgreep langzaam naar buiten totdat u voelt dat deze vastklikt en geef hem vervolgens een snelle, krachtige ruk.

LET OP
Trek het startkoord niet helemaal uit – anders kan het breken.

• Laat de startgreep niet terugslaan. Leid hem langzaam terug in de behuizing zodat het startkoord goed kan worden opgewonden.
• Blijf aanzwengelen totdat de motor loopt.

Zodra de motor loopt

• Druk de vergrendeling van de gashendel in en geef onmiddellijk een korte stoot gas met de gashendel – de chokehendel gaat naar de F (run) positie.

LET OP
Aangezien de boorkoprem nog steeds is ingeschakeld, moet de motor onmiddellijk worden teruggebracht naar stationair toerental – anders kan de koppeling beschadigd raken.

• Zet de machine op de punt van de boorkop.
• Schakel de boorkoprem uit door de activeringshendel naar positie B te verplaatsen. Uw grondboor is nu klaar voor gebruik.

Zorg ervoor dat de carburateur correct is afgesteld. De boorkop mag niet draaien wanneer de motor stationair draait.

Uw machine is nu klaar voor gebruik.

De motor stoppen

• Druk op de momentcontact-stopknop – de motor stopt – laat de stopknop los – deze springt terug naar de run (starten) positie.

Andere tips voor het starten

Motor valt stil in de koudstartpositie of tijdens het accelereren.

• Verplaats de chokehendel naar en blijf aanzwengelen totdat de motor loopt.

Motor start niet in de warmstartpositie

• Verplaats de chokehendel naar en blijf aanzwengelen totdat de motor loopt.

Als de motor niet start

• Controleer of alle instellingen correct zijn.
• Controleer of er brandstof in de tank zit en tank indien nodig bij.
• Controleer of de bougiestekker goed is aangesloten.
• Herhaal de startprocedure.

Motor is overstroomd

• Verplaats de chokehendel naar F en blijf aanzwengelen totdat de motor loopt.

Brandstoftank leeg tot helemaal droog

• Druk na het tanken minstens 5 keer op de handmatige brandstofpompknop – zelfs als de knop al gevuld is met brandstof.
• Zet de chokehendel op de motor temperatuur.
• Start nu de motor.

Bedieningsinstructies

Tijdens de inloopfase

Een gloednieuwe machine mag niet op hoge toeren (vol gas zonder belasting) draaien tijdens de eerste drie tankvullingen. Dit voorkomt onnodige hoge belasting tijdens de inloopfase. Aangezien alle bewegende onderdelen tijdens de inloopfase moeten inslijten, zijn de wrijvingsweerstanden in de motor groter tijdens deze periode. De motor ontwikkelt zijn maximale vermogen na ongeveer 5 tot 15 tankvullingen.

Tijdens bedrijf

Laat na een lange periode van vol gas de motor even stationair draaien, zodat de motorwarmte kan worden afgevoerd door de luchtstroom. Dit helpt de op de motor gemonteerde componenten (ontsteking, carburateur) te beschermen tegen thermische overbelasting.

Na het beëindigen van het werk

Korte opslag: Wacht tot de motor is afgekoeld. Om condensatie te voorkomen, vult u de brandstoftank en bewaart u de machine op een droge plaats, ver van ontstekingsbronnen, tot u hem weer nodig hebt. Voor langere perioden van buitengebruikstelling – zie "De machine opslaan".

Werken met schachtverlengstuk (speciale accessoire)

Monteer het schachtverlengstuk pas als de volledige lengte van de boor in het gat zit.

Het beginnen van een gat met het schachtverlengstuk gemonteerd verhoogt het risico op persoonlijk letsel, omdat het apparaat zich dan op borsthoogte bevindt en niet goed kan worden gecontroleerd. Om dezelfde reden moet het schachtverlengstuk worden verwijderd voordat de volledige lengte van de boor uit het gat wordt getrokken.

Een vastgelopen boor losmaken

Als de boor vastloopt in het boorgat

• Zet de motor onmiddellijk uit.
• Druk de momentcontactstopknop in – de motor stopt – laat de stopknop los – deze springt terug in de bedrijfsstand.

• Activeer de boorrem door de activeringshendel naar positie A te bewegen.
• Draai de hele machine tegen de klok in om de boor uit de grond te winden.
• Controleer na het losmaken van de vastgelopen boor de werking van de boorrem – zie "Boorrem".

Het luchtfilter vervangen

Filters hebben een gemiddelde levensduur van meer dan een jaar. Verwijder de filterdeksel niet en vervang het luchtfilter niet zolang er geen merkbaar vermogensverlies is.

Als er een merkbaar vermogensverlies is

• Verwijder de vulling van het handvatframe.

• Draai de choke-knop naar .
• Haal de schroeven eruit (1).
• Verwijder de filterdeksel (2).
• Verwijder los vuil rond het filter.
• Verwijder het filterelement (3).
• Vervang een vuil of beschadigd filter.
• Vervang eventuele beschadigde onderdelen.

Het filterelement installeren

• Installeer het filterelement in het filterhuis en plaats de deksel.
• Plaats de schroeven en draai ze stevig vast.
• Plaats de vulling – zie "De eenheid monteren".

Motorbeheer

De uitlaatgasemissies worden geregeld door het ontwerp van de motor en de onderdelen (bijv. carburatie, ontsteking, timing en klep- of poorttiming).

De carburateur afstellen

De carburateur is in de fabriek afgesteld om een optimaal brandstof-luchtmengsel te leveren onder de meeste bedrijfsomstandigheden.

Stationair toerental afstellen

Motor stopt bij stationair draaien

• Warm de motor ongeveer 3 minuten op.
• Draai de stationairtoerentalschroef (LA) langzaam met de klok mee totdat de motor soepel draait – de boor mag niet draaien.

Boor draait wanneer de motor stationair draait

• Draai de stationairtoerentalschroef (LA) langzaam tegen de klok in totdat de boor stopt met draaien en draai de schroef vervolgens nog ongeveer 1/2 tot 3/4 slag in dezelfde richting.

Als de boor blijft draaien wanneer de motor stationair draait, laat uw machine dan controleren en repareren door uw serviceverkoper.

Vonkenvanger in de uitlaatdemper

Om het risico op brand veroorzaakt door hete deeltjes die uit de machine ontsnappen te verminderen, mag u de machine nooit bedienen zonder een vonkenvanger of met een beschadigde vonkenvanger. Wijzig de uitlaatdemper of vonkenvanger niet.

LET OP
Volgens de wet- of regelgeving in sommige landen of deelstaten mogen bepaalde handelingen alleen worden uitgevoerd als een correct onderhouden vonkenvanger aanwezig is.

• Als de motor minder vermogen heeft, controleer dan de vonkenvanger in de uitlaatdemper.
• Wacht tot de uitlaatdemper is afgekoeld

• Maak de schroef (4) los
• Til de vonkenvanger (5) op en trek hem eruit.
• Reinig de vonkenvanger (5). Als de vonkenvanger beschadigd of sterk verkoolt is, installeer dan een nieuwe.
• Plaats de vonkenvanger (5) terug
• Steek de schroef (4) erin en draai hem vast

Bougie

• Als de motor minder vermogen heeft, moeilijk start of slecht stationair draait, controleer dan eerst de bougie.
• Plaats na ongeveer 100 bedrijfsuren een nieuwe bougie – of eerder als de elektroden sterk zijn geërodeerd. Installeer alleen onderdrukte bougies van het type dat is goedgekeurd door STIHL – zie "Specificaties".

De bougie verwijderen

• Verwijder de deksel (1).
• Trek de bougiestekker (2) eraf.
• Schroef de bougie (3) los.

• Maak een vuile bougie schoon.
• Controleer de elektrodenafstand (A) en stel deze indien nodig opnieuw af – zie "Specificaties".
• Verhelp de problemen die de vervuiling van de bougie hebben veroorzaakt.

Mogelijke oorzaken zijn:

• Te veel olie in het brandstofmengsel.
• Vuil luchtfilter.
• Ongunstige bedrijfsomstandigheden.


Er kan vonkvorming optreden als de adaptermoer (1) los zit of ontbreekt. Werken in een gemakkelijk brandbare of explosieve atmosfeer kan brand of een explosie veroorzaken. Dit kan leiden tot ernstig letsel of schade aan eigendommen.

• Gebruik bougies met een weerstand en een correct vastgedraaide adaptermoer.

De bougie installeren

• Schroef de bougie (3) in de cilinder.
• Draai de bougie (3) vast met de combinatiesleutel.
• Druk de stekker (2) stevig op de bougie.
• Plaats de deksel (1) en schroef hem stevig vast.

Gedrag van de motor tijdens het draaien

Als het gedrag van de motor tijdens het draaien nog steeds onbevredigend is nadat het luchtfilter is onderhouden en de carburateur en de gaskabel correct zijn afgesteld, kan de oorzaak ook in de uitlaatdemper liggen.

Laat de uitlaatdemper controleren op vervuiling (verkoling) door een serviceverkoper!

STIHL adviseert om onderhouds- en reparatiewerkzaamheden alleen te laten uitvoeren door erkende STIHL-dealers.

De versnellingsbak smeren

Controleer het vetniveau na elke 50 bedrijfsuren en smeer opnieuw indien nodig.

• Verwijder de schroefplug (1).

• Als er geen vet te zien is aan de binnenkant van de schroefplug (1): Schroef de tube (2) met STIHL-versnellingsbakvet (speciale accessoire) in het vulgat.
• Knijp ongeveer 5 - 10 g (1/5 - 2/5 oz) vet in de versnellingsbak.

LET OP
Vul de versnellingsbak niet volledig met vet.

• Schroef de tube (2) los.
• Plaats de schroefplug (1) en draai hem stevig vast.

De machine opslaan

Indien niet gebruikt gedurende perioden van ongeveer 30 dagen of langer.

• Verwijder het boorgereedschap
• Tap de brandstoftank af en reinig deze in een goed geventileerde ruimte.
• Voer de brandstof op de juiste manier af in overeenstemming met de lokale milieuvoorschriften.
• Indien een handmatige brandstofpomp is gemonteerd: Druk de handmatige brandstofpomp minstens 5 keer in.
• Start de motor en laat hem stationair draaien totdat hij stopt
• Reinig de machine grondig
• Bewaar de machine op een droge en veilige plaats. Buiten bereik van kinderen en andere onbevoegde personen houden.

Onderhoud en verzorging

1) STIHL adviseert STIHL-dealers
2) Alleen als er een merkbaar vermogensverlies is

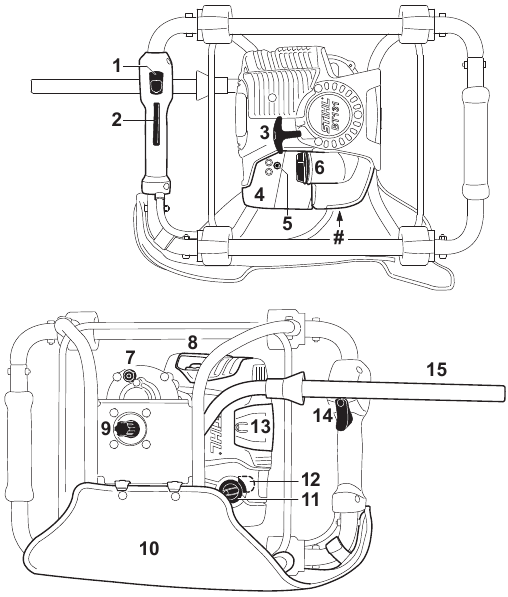

Belangrijkste onderdelen

1. Stopknop
2. Vergrendeling van de gashendel
3. Startergreep
4. Luchtfilterdeksel
5. Afstelschroef carburateur
6. Brandstofvuldop
7. Schroefplug
8. Uitlaatdemper met vonkenvanger
9. Booras
10. Vulling
11. Chokeknop
12. Handmatige brandstofpomp
13. Bougiedeksel
14. Gashendel
15. Activeringshendel boorrem
    # Serienummer

Definities

1. Stopknop
   Schakelt de ontsteking van de motor uit en stopt de motor.
2. Vergrendeling van de gashendel
   Moet worden ingedrukt voordat de gashendel kan worden geactiveerd.
3. Startergreep
   De greep van de trekstarter, voor het starten van de motor.
4. Luchtfilterdeksel
   Bedekt en beschermt het luchtfilterelement.
5. Afstelschroef carburateur
   Voor het instellen van het stationair toerental.
6. Brandstofvuldop
   Voor het sluiten van de brandstoftank.
7. Schroefplug
   Sluit de vulopening voor versnellingsbakvet af.
8. Uitlaatdemper met vonkenvanger
   De uitlaatdemper vermindert uitlaatgeluiden en leidt uitlaatgassen weg van de bestuurder. De vonkenvanger is ontworpen om het risico op brand te verminderen.
9. Booras
   Voor het bevestigen van de boorkop of adapter aan de boormachine.
10. Vulling
    Helpt het dijbeen te beschermen tegen het handvatframe.
11. Chokeknop
    Vergemakkelijkt het starten van de motor door het mengsel te verrijken.
12. Handmatige brandstofpomp
    Biedt extra brandstoftoevoer voor een koude start.
13. Bougiedeksel
    Bedekt en beschermt de bougie.
14. Gashendel
    Regelt de snelheid van de motor.
15. Activeringshendel boorrem
    Hendel voor het activeren en deactiveren van de boorrem.

Specificaties

EPA / CEPA

De emissieconformiteitsperiode waarnaar wordt verwezen op het etiket voor emissieconformiteit geeft het aantal bedrijfsuren aan waarvoor is aangetoond dat de motor voldoet aan de federale emissie-eisen.

Categorie
A = 300 uur
B = 125 uur
C = 50 uur

Motor

STIHL eencilinder viertaktmotor met mengsmering

Cilinderinhoud: 36,3 cm³
Cilinderboring: 43 mm
Zuigerslag: 25 mm
Motorvermogen volgens 1,4 kW (1,9 pk)
ISO 8893: bij 8500 1/min
Stationair toerental: 2800 tpm
Afslagsnelheid: 9500 tpm

Klepspeling:

• Inlaatklep: 0,10 mm
• Uitlaatklep: 0,10 mm

Ontstekingssysteem

Elektronische magneto-ontsteking

Bougie: NGK CMR 6H,
(onderdrukt): BOSCH USR 4AC
Elektrodenafstand: 0,5 mm

Dit vonkontstekingssysteem voldoet aan alle eisen van de Canadian Interference-Causing Equipment Standard CAN ICES-2/NMB-2.

Brandstofsysteem

Membraancarburateur voor alle posities met geïntegreerde brandstofpomp
Inhoud brandstoftank: 710 cm³ (0,71 l)

Booruitrusting

2-traps rechte versnellingsbak

Overbrengingsverhouding: 47,5:1
Max. spindelsnelheid: 200 tpm
Max. koppel aan booras: 81 Nm
Smering: STIHL-versnellingsbakvet voor bosmaaiers

Gewicht

zonder brandstof, zonder boorgereedschap: 10 kg

Afmetingen

Lengte met steunframe: 400 mm
Breedte met steunframe: 530 mm
Hoogte zonder boorgereedschap: 365 mm

Uitrustingskenmerken

Z Vonkenvanger

Onderhoud en reparaties

Gebruikers van deze machine mogen alleen het onderhoud en de servicewerkzaamheden uitvoeren die in deze gebruikershandleiding worden beschreven. Alle andere reparaties moeten worden uitgevoerd door een servicehandelaar.

STIHL adviseert u om service- en reparatiewerkzaamheden uitsluitend door een geautoriseerde STIHL-servicehandelaar te laten uitvoeren. STIHL-dealers krijgen regelmatig de mogelijkheid om trainingscursussen te volgen en worden voorzien van de nodige technische informatie.

Gebruik bij het repareren van de machine uitsluitend vervangende onderdelen die door STIHL zijn goedgekeurd voor dit elektrische gereedschap of die technisch identiek zijn. Gebruik alleen hoogwaardige vervangende onderdelen om het risico op ongevallen en schade aan de machine te vermijden.

STIHL beveelt het gebruik van originele STIHL-vervangingsonderdelen aan.

Originele STIHL-onderdelen zijn te herkennen aan het STIHL-onderdeelnummer, het logo en het STIHL-onderdelensymbool (het symbool kan alleen op kleine onderdelen voorkomen).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Stihl BT 131 handleiding

Beschikbare talen
