Gallagher S20, S30, S60, S80 handleiding

Inhoud

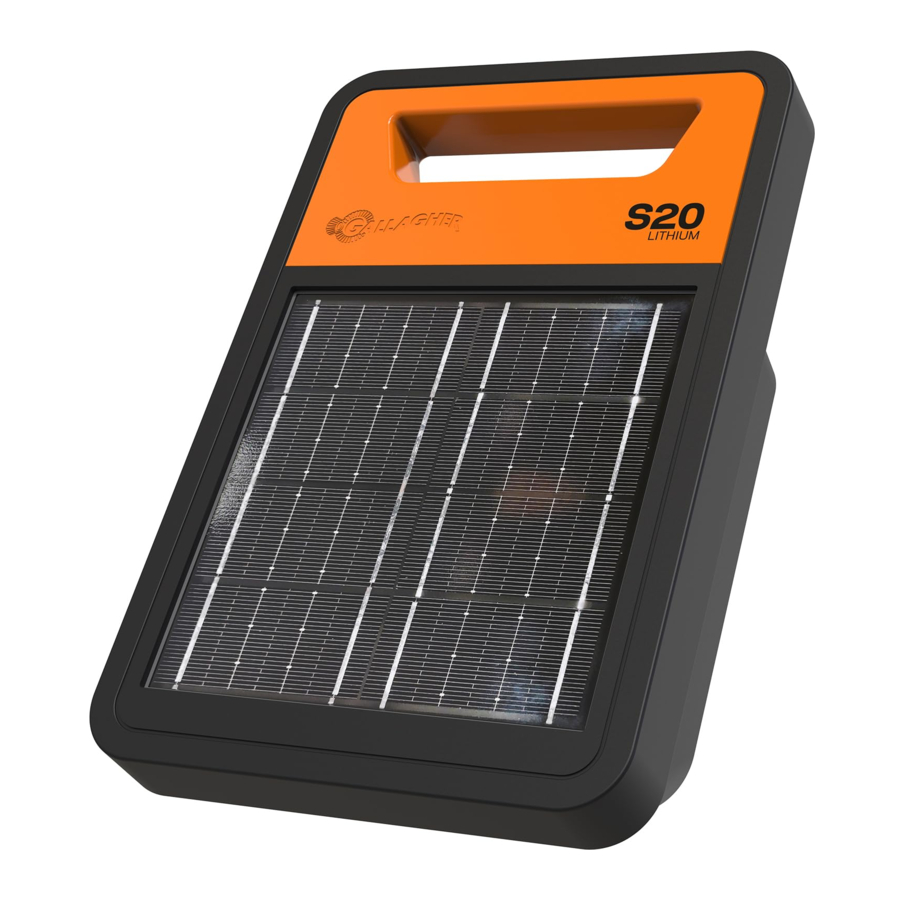

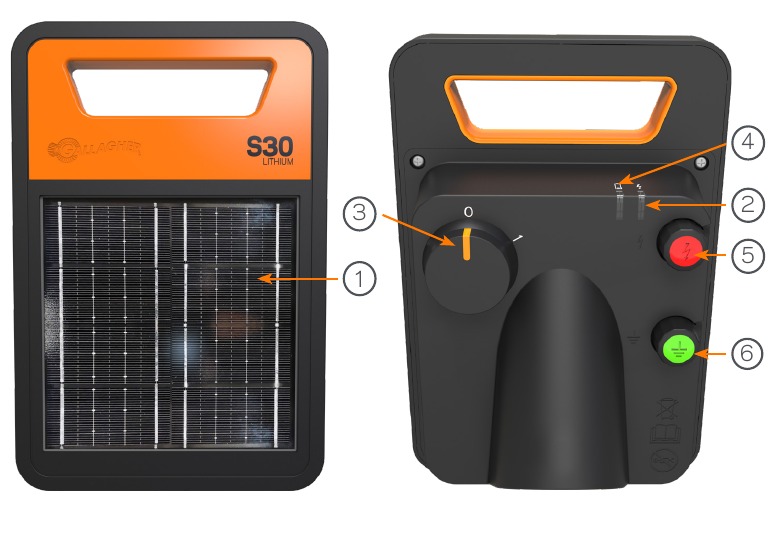

Overzicht energizer

Overzicht energizer

1 Zonnepaneel Houd schoon zodat de batterij kan opladen via de zon
2 LED-indicator afrastering Groen knipperend Energizer is OK
3 Aan/uit
4 LED-indicator lege batterij Rood Batterij is bijna leeg of leeg. Zie Tips & Probleemoplossing.
5 Aansluiting afrastering-aansluitkabelset Wordt aangesloten op de afrastering
6 Aansluiting aardklem & aansluitkabelset Wordt aangesloten op aardpen (apart verkrijgbaar)

Installatie-instructies

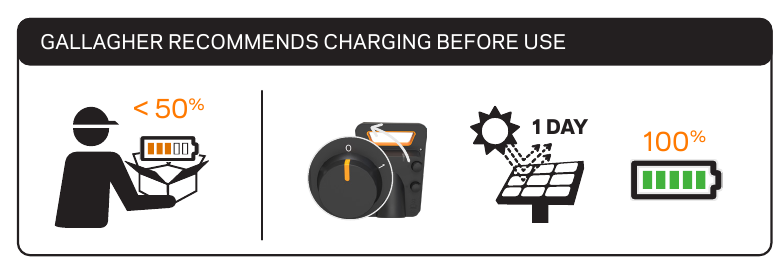

  1. Laad de batterij op
    Installatie-instructies - Stap 1

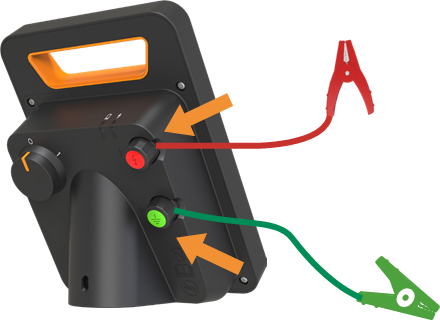

  2. Sluit de aard- en afrasteringkabels aan
    Installatie-instructies - Stap 2
  3. Monteer de energizer

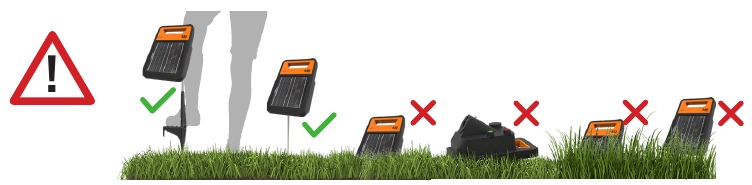

    Installeer de energizer niet op de grond. Laat de energizer nooit met de voorkant naar beneden liggen. Niet installeren waar lang gras een deel van het zonnepaneel kan bedekken.
    Installatie-instructies - Stap 3

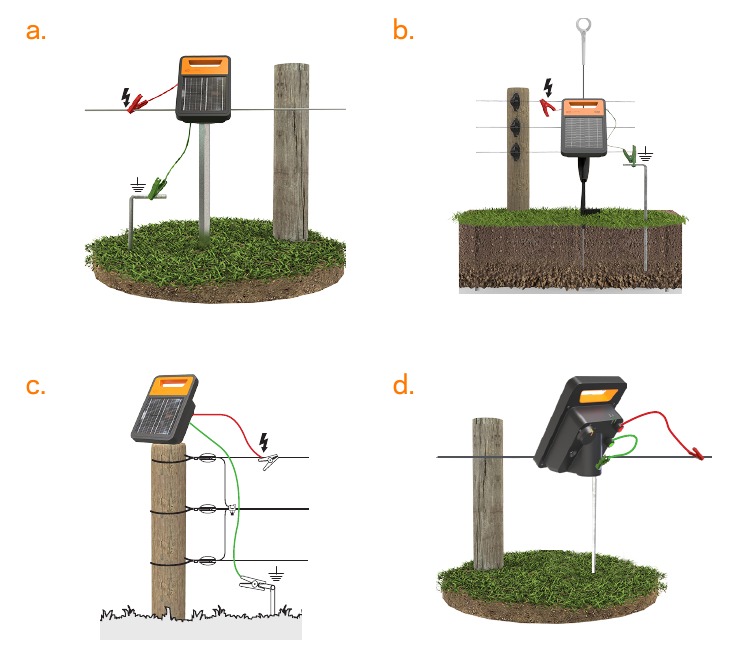

    Installatie-instructies - Stap 4

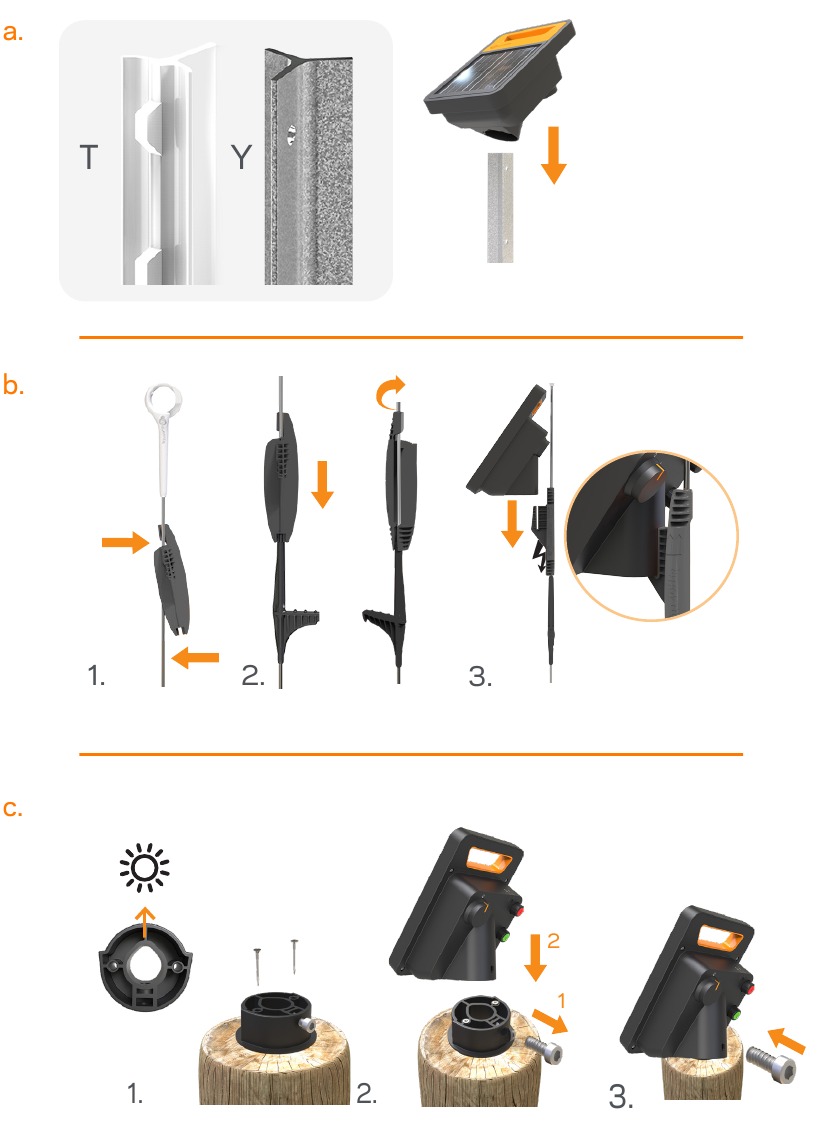

    Installatie-instructies - Stap 5

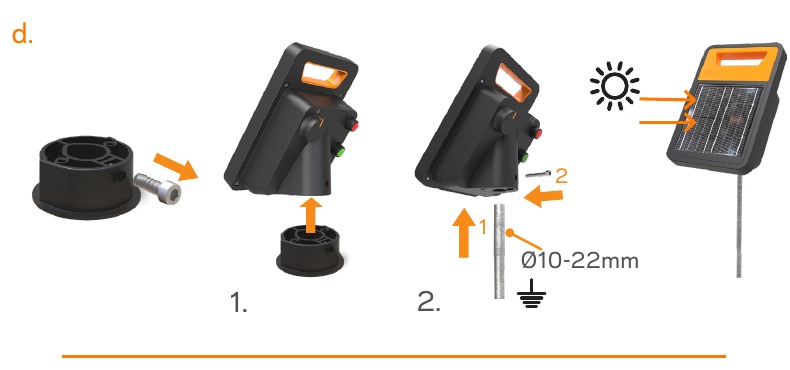

    Installatie-instructies - Stap 6
  4. Sluit de aard- en afrasteringkabels aan op de afrastering

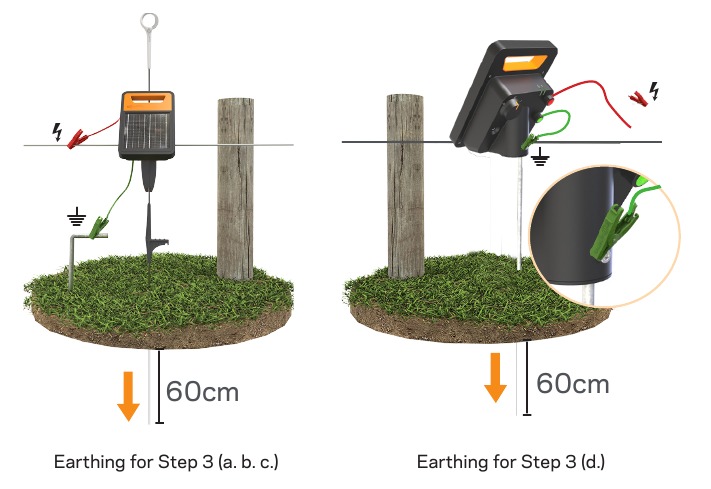

    Installatie-instructies - Stap 7
    1. Sluit de groene klem aan op de aardstaaf die minimaal 60 cm in de grond is gestoken.
    2. Sluit de rode klem aan op de afrasteringsdraad.

      ALLEEN voor stap 3d. kan de aardingskabel worden aangesloten op de aardingsschroef aan de achterkant van de energizer die de aardstaaf raakt.

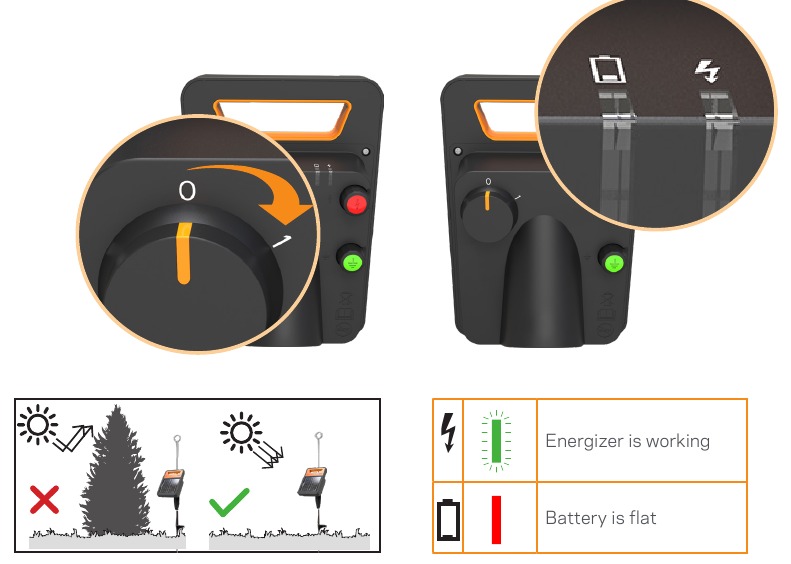

  5. Schakel de energizer in
    Opmerking: De energizer vertraagt automatisch de pulsfrequentie van 1,5 seconden overdag naar 2,5 seconden 's nachts om de batterij te sparen wanneer de dieren minder actief zijn.
    Installatie-instructies - Stap 8

Accessoires


Installeer de energizer op een Gallagher-ringtopafrasteringspaal met behulp van de optionele ringtopafrasteringspaalbeugel.


Installeer de energizer op een houten paal of een aardpen met behulp van de optionele houten paal/aardpenbeugel.

Tips en probleemoplossing

Gedrag Probleem Oplossingen
Batterij-LED brandt continu rood en de energizer tikt niet meer De batterij is leeg door onvoldoende zonlicht.
De batterij moet worden opgeladen.
  • Zorg ervoor dat de energizer voldoende zonlicht krijgt en in de juiste richting staat.
  • Zorg ervoor dat de energizer in direct zonlicht staat.
  • Schakel de energizer 3 dagen uit en laat hem in de zon liggen om de interne batterij op te laden.

Energizer pulseert langzaam

 De batterij is bijna leeg door onvoldoende zonlicht.

Batterij-LED knippert rood

 Temperatuurbeveiligingsstatus. De energizer is gestopt met pulseren om de interne batterij te beschermen
  • De energizer herstelt zichzelf wanneer de temperatuur terugkeert naar het normale bedrijfsbereik.

Dieren breken uit

 Geen of lage spanning op de afrastering
  • Controleer of de energizer niet defect is;
    • Koppel de afrastering en de aarde los
    • Meet de spanning tussen de afrastering en de aardklem met een Gallagher-spanningsmeter
    • Als dit minder is dan 5 kV, stuur de energizer dan terug voor service
    • Als dit meer is dan 5 kV, controleer dan de afrastering op kortsluiting. Voeg een extra aardpen toe.

Verzorging en onderhoud

  • Houd het zonnepaneel schoon: gebruik periodiek een zachte doek met water en een mild reinigingsmiddel.
  • Stel de energizer niet bloot aan extreme temperaturen of vuur. (Onder -20 oC of boven 70 oC).

Belangrijke batterij-informatie

De batterij opladen Schakel de energizer uit. Plaats hem 3 dagen in het zonlicht om de batterij op te laden.
De energizer opslaan Schakel de energizer uit. Bewaar hem op een koele, droge, donkere en geventileerde plaats om de batterijstroom te minimaliseren. Laad de batterij op voor en na de seizoensopslag.
Lekkende batterijen Als er batterijvloeistof in contact komt met:
Ogen - spoel het getroffen gebied gedurende ten minste 15 minuten met water.
Zorg voor voldoende spoelen door de oogleden met de vingers te spreiden. Raadpleeg een arts.
Huid - onmiddellijk spoelen met water en/of zeep.
Batterij vervangen of verwijderen Deze energizer bevat een lithiumbatterij die niet door de gebruiker kan worden vervangen. De lithiumbatterij moet worden vervangen door een getrainde professional met behulp van een door Gallagher goedgekeurde lithiumbatterij. Stuur de energizer terug naar een door Gallagher geautoriseerd servicecentrum voor vervanging of verwijdering van de batterij.

  • Als de batterijlading daalt tot 30% of minder, daalt de dagpulsfrequentie tot 3,0 seconden en de nachtpulsfrequentie tot 5,0 seconden.
  • Gooi de energizer niet in het vuur.

Productspecificaties

S20 S30 S60 S80
Batterijtype Lithium 3,2V 6 Ah Lithium 3,2V 12 Ah Lithium 3,2V 12 Ah Lithium 3,2V 24 Ah
Uitgangsspanning (onbelast) 9,2 kV 9,3 kV 8,8 kV 9,0 kV
Opgeslagen energie 0,21 J 0,3 J 0,6 J 0,8 J
Gemiddelde stroom (dag) 67 mA 100 mA 300 mA 400 mA
Pieksstroom 325 mA 275 mA 350 mA 450 mA
Afmetingen (HxBxD) 190 mm x 171 mm x 151 mm 250 mm x 200 mm x 195 mm
Gewicht 1,2 kg / 2,65 lbs 1,4 kg / 3,09 lbs 1,9 kg / 4,19 lbs 2,2 kg / 4,85 lbs
Bedrijfstemperatuur -10 oC tot +50 oC / 10 oF tot +120 oF
Opslagtemperatuur -20 oC tot +70 oC / -4 oF tot +158 oF
IP-classificatie IPX4


Laad de batterij 1 dag op in vol daglicht voor het eerste gebruik.

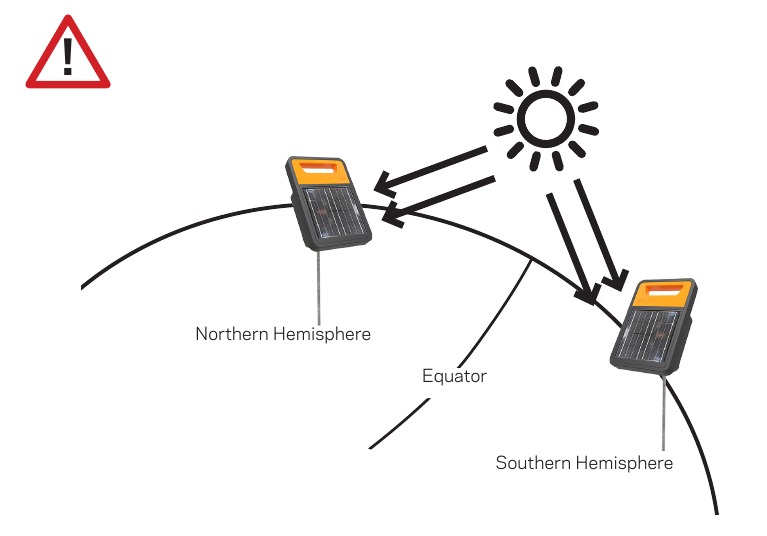

Het zonnepaneel moet naar de evenaar gericht zijn. d.w.z. op het noordelijk halfrond wijst het paneel naar het zuiden, op het zuidelijk halfrond wijst het paneel naar het noorden.
