Hisense C1 Series, MT9900 Handleiding

Unit en externe poorten

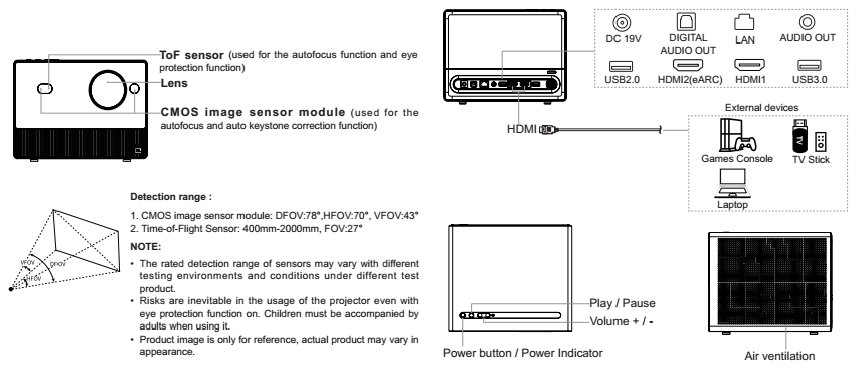

Schema slimme miniprojector

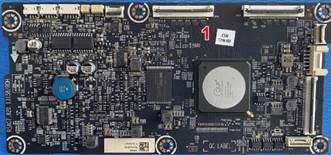

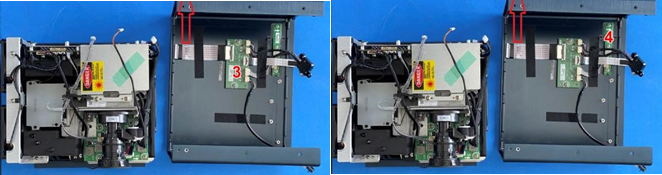

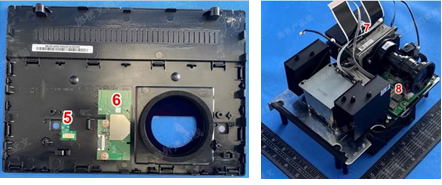

Lijst van printplaten

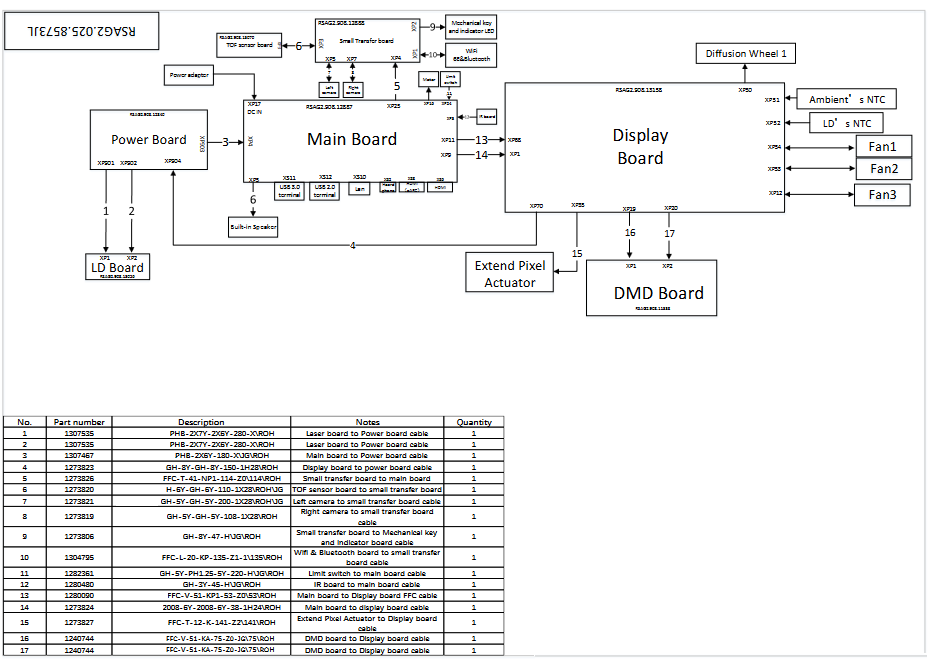

Bedradingsschema

Fabrieks-/service-OSD-menu en aanpassing

Het fabrieksmenu openen

Met de RC van de gebruiker

1. TV inschakelen
2. Druk op de knop op de RC en roep de optie "Menu" (Menu) op.
3. Verplaats en "ok" (ok) knop op RC om Setting-> Sound->Advanced setting -> Balance te selecteren
4. Voer op de Balance de cijfers 1->9->6->9 in volgorde op de RC in.
   Opmerking: Het is belangrijk om te onthouden dat de handvingers de RC-emitterdiode niet kunnen afschermen.
5. Roep een "M" linksboven op de tv op en druk nogmaals op de knop, waarna het fabrieksmenu verschijnt
6. Schakel de DC-voeding uit en schakel de DC-voeding op de tv in, waardoor de fabrieks-OSD kan worden afgesloten.

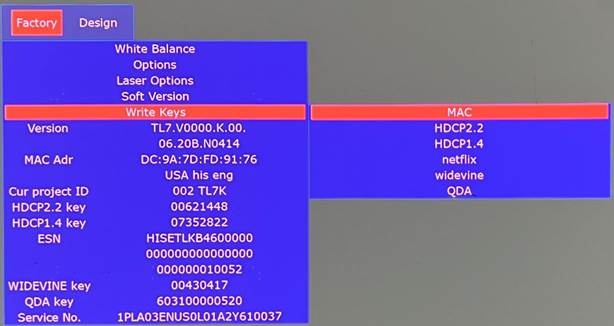

Fabrieks-OSD-menu

Fabrieks-OSD-menulijst: als u meer over de tv wilt weten, kunt u deze beter lezen, maar pas de waarde niet aan. Het fabrieksmenu kan verschillen voor diverse markten en klanten.

Fabrieksoptie

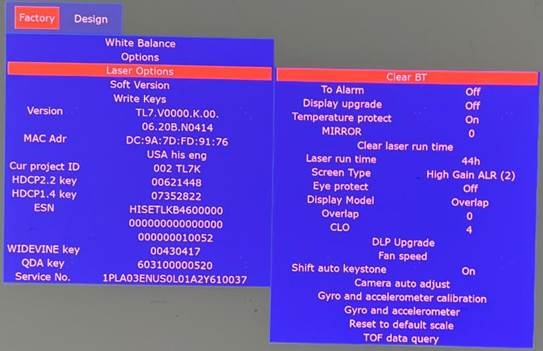

Laseropties

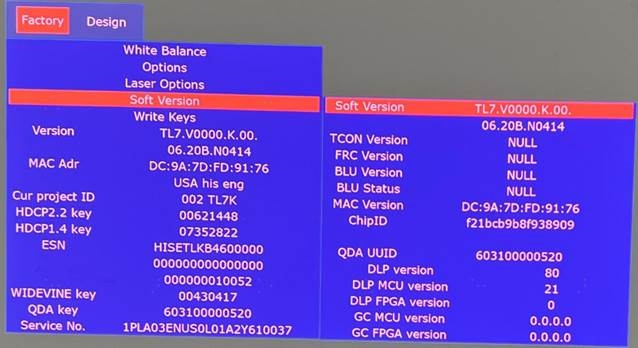

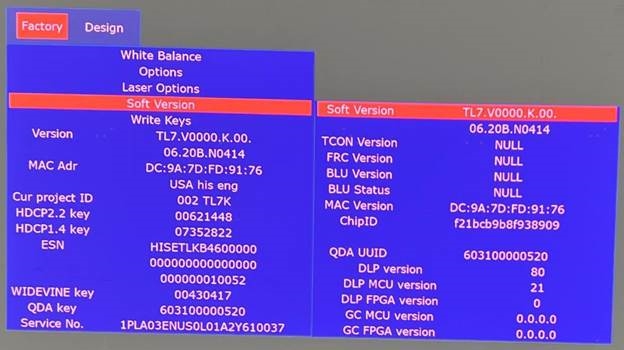

Softwareversie

Schrijf sleutels

Opmerking:
Het fabrieksmenu kan verschillen voor diverse markten en klanten, het bovenstaande fabrieksmenu is slechts ter referentie.

De fabrieksmenugegevens variëren afhankelijk van verschillende bronnen. Als u de fabrieksgegevens per ongeluk wijzigt, kunt u ervoor kiezen om "Clear all" (Alles wissen) te selecteren, waarmee u de standaardwaarde kunt hervatten.

De EEPROM opschonen

1. Selecteer het item "Option"--"Clear all" (Optie - Alles wissen) in de fabrieksmodus
2. Druk op de knop om de EEPROM-gegevens te wissen
3. Laser TV wordt automatisch opnieuw opgestart

Software-upgrademethode

Hoofdsoftware rechtstreeks upgraden met USB

TV in gebruikersmodus

De hoofdsoftware kan worden geüpgraded met een USB-schijf.

TV in fabrieksmodus

TV staat in de fabrieksmodus, schakel de AC-voeding van de tv uit en plaats de USB-schijf. Schakel vervolgens de AC-voeding in. De tv kan automatisch identificeren om te updaten, totdat de "Loading data" (Gegevens laden) interface wordt opgeroepen, de voortgangsbalk voor het updateproces is 1%.

Als u eenmaal een andere tv-modus kiest, moet u de AC-voeding uitschakelen en de tv inschakelen om opnieuw op te starten.

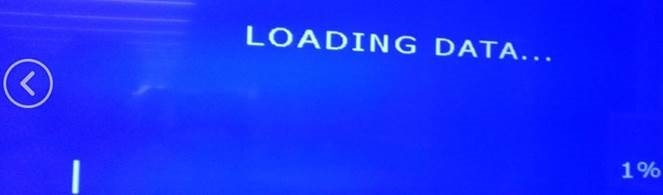

Figuur 1: Gegevens laden

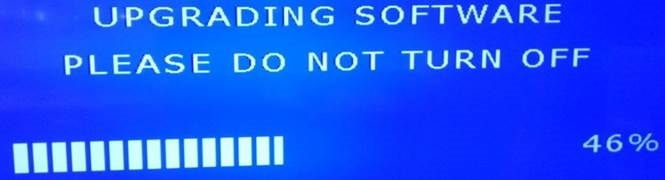

Figuur 2: Software upgraden

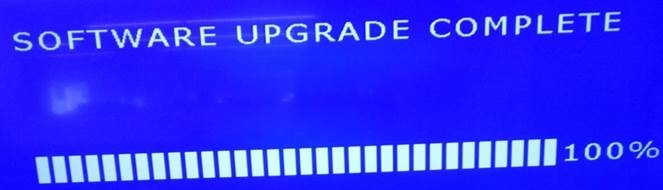

Figuur 3: Software-upgrade voltooid, TV automatisch opnieuw opstarten.

Probleemoplossing

Waarschuwingsindicatorlampje

Waarschuwingslampje displaybord

Dit displaybord heeft geen led-indicator.

Speciale bedieningsprocedure

OOGBESCHERMING - Standaard gesloten, gebruiker kan openen

1. Functie: wanneer iemand of een object de machine nadert en de oogbescherming activeert, past het scherm onmiddellijk de achtergrondverlichting aan tot het minimum; Tegelijkertijd wordt een pop-upvenster weergegeven met de melding: "Om uw ogen te beschermen, kijk niet in de lens. Deze projector wordt over 5 seconden afgesloten (of andere)", de sensor blijft occlusie detecteren en schakelt vervolgens het scherm uit; als de persoon of het object vertrekt, wordt het scherm ingeschakeld.

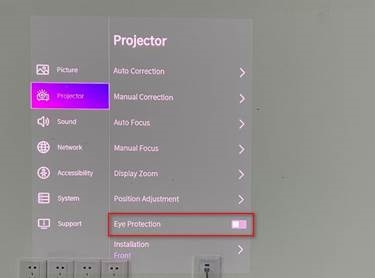

2. Het pad voor het uitschakelen van de oogbeschermingsfunctie: Instellingen->projector ->Oogbescherming

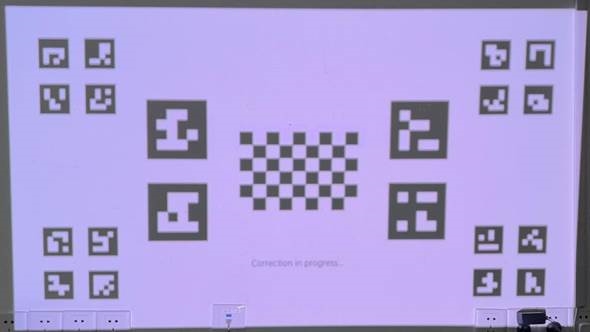

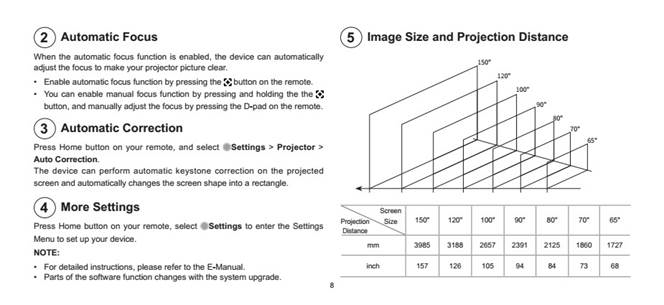

Automatische correctie en automatische focus

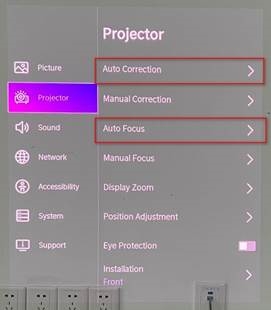

Instelling->Projector->Automatische correctie
Instelling->Projector->Automatische focus

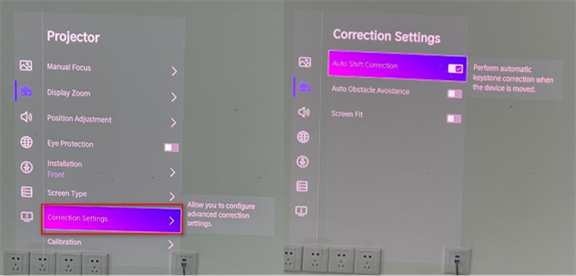

Als u de functie voor automatische correctie of automatische obstakelvermijding wilt gebruiken: Instelling->Projector->correctie-instellingen

Stroomindicator
Functie: wanneer de Laser TV wordt ingeschakeld, kan de stroomindicator worden verlicht. Wanneer de Laser TV een fout vertoont, knippert de stroomindicator om de fout te melden.

Automatische stofverwijdering - gebruikers kunnen niet sluiten

1. Functie: de machine activeert automatisch de automatische stofverwijderingsfunctie om de 500 bedrijfsuren en de ventilator van de hele machine draait 3 minuten op hoge snelheid. Er is een melding onder aan het scherm tijdens het verwijderen van stof.
2. Is het normaal om het stofverwijderingsproces te bekijken→ja
3. Verdwijnt de ondertitel tijdens het stofverwijderingsproces → verdwijnt niet, blijft aangeven
4. Wat gebeurt er als het verwijderen van stof is voltooid → de melding van de ondertitel verdwijnt direct nadat het verwijderen van stof is voltooid

Temperatuurherinnering

1. Functie: wanneer de omgevingstemperatuur de beschermtemperatuur bereikt, herinnert het scherm aan oververhittingsbeveiliging, bij continue opwarming wordt de machine automatisch uitgeschakeld.
2. Schermmelding: wanneer de stroom weer wordt ingeschakeld, wordt de melding "De vorige afsluiting was te wijten aan de hoge temperatuur van de laser-tv en werd automatisch uitgeschakeld ter bescherming" weergegeven
3. Vaststellen van de storing: als er een waarschuwing voor oververhitting is, controleer dan eerst of er obstakels rond de machine zijn, die een slechte warmteafvoer kunnen veroorzaken. Zo ja, verwijder dan de obstakels.

Reiniging en onderhoud

1. Houd droog, vermijd lange perioden van inactiviteit.
2. Wanneer u de HDMI-interface gebruikt om multimedia-apparaten aan te sluiten of los te koppelen, moet u dit doen nadat u de tv hebt "uitgeschakeld".
3. Regelmatige reiniging

Host: Gebruik een luchtblazer om het stof te verwijderen, niet aanraken of afvegen met uw handen. Gebruik voor olievlekken en vingerafdrukken een reinigingsdoek van microvezel om schade aan de optische coating te voorkomen.

Scherm: Reinig het scherm met een borstel of een reinigingsdoek van microvezel. Als er vuil, vingerafdrukken enz. op het scherm zitten, kunt u proberen het eerst af te vegen met schoon water met een stofvrije doek, en als het niet kan worden afgeveegd, kunt u proberen het voorzichtig af te vegen met een stofvrije doek gedrenkt in alcohol.

Belangrijke veiligheidsinformatie

Voorzorgsmaatregelen
LEES, VOORDAT U DE mini-projector ONDERHOUDT, DE VEILIGHEIDSVOORSCHRIFTEN IN DEZE HANDLEIDING. GEBRUIK BIJ ONDERHOUD ALLEEN VERVANGENDE ONDERDELEN DIE DOOR DE FABRIKANT ZIJN GESPECIFICEERD. GEBRUIK VAN NIET-GEAUTORISEERDE ONDERDELEN MAAKT DE FABRIEKSGARANTIE ONGELDIG
De serviceprocedures die door Hisense worden aanbevolen en in deze servicehandleiding worden beschreven, zijn effectieve methoden voor het uitvoeren van servicehandelingen. Sommige van deze servicehandelingen vereisen het gebruik van gereedschappen die speciaal voor dit doel zijn ontworpen. De speciale gereedschappen moeten worden gebruikt wanneer en zoals aanbevolen. Het is belangrijk op te merken dat deze handleiding verschillende WAARSCHUWINGEN en KENNISGEVINGEN bevat die zorgvuldig moeten worden gelezen om het risico op persoonlijk letsel van het servicepersoneel te minimaliseren. De mogelijkheid bestaat dat onjuiste servicemethoden de apparatuur kunnen beschadigen en een risico op persoonlijk letsel kunnen vormen. Het is ook belangrijk te begrijpen dat deze WAARSCHUWINGEN en KENNISGEVINGEN NIET UITPUTTEND ZIJN. Onderhoud mag alleen worden uitgevoerd door een ervaren elektrotechnicus die is opgeleid in de juiste veiligheids- en onderhoudsmethoden en -procedures voor mini-projectoren.

Het gebruik van niet door de fabrikant aanbevolen onderdelen kan schokken, brand of andere gevaren veroorzaken. Onder geen enkele omstandigheid mag het originele ontwerp worden aangepast of gewijzigd zonder schriftelijke toestemming van RCA. Hisense aanvaardt geen enkele aansprakelijkheid, expliciet of impliciet, die voortvloeit uit ongeoorloofde wijziging van het ontwerp. De servicemonteur aanvaardt alle aansprakelijkheid.

Alle IC's en veel andere halfgeleiders zijn gevoelig voor elektrostatische ontladingen (ESD). Onzorgvuldig gebruik tijdens reparatie kan de levensduur drastisch verkorten. Zorg er bij reparatie voor dat u antistatische tafelmatten gebruikt en gebruik op de juiste manier een aardingspolsband. Houd componenten en gereedschappen ook op hetzelfde potentieel.

Koppel altijd het netsnoer los van het stopcontact voordat u onderdelen of modules vervangt.

Om elektrische schokken te voorkomen, gebruikt u alleen een correct geaard 3-polig stopcontact of verlengsnoer.

Volgens de veiligheidsvoorschriften moet het apparaat na een reparatie in de oorspronkelijke staat worden teruggebracht. Controleer bovendien, voordat u het apparaat sluit, of:

Opmerking:

• Alle kabelbomen en flexkabels correct zijn geleid en vastgezet met fabriekstape en/of gemonteerde kabelklemmen.
• Alle kabels en connectoren correct zijn geïsoleerd en geen blanke draden/geleiders bloot hebben liggen

1. Geef dit product geen hogere spanning dan gespecificeerd. Dit kan het product beschadigen en brand veroorzaken.
2. Gebruik dit product niet:

• In ruimtes met een hoge luchtvochtigheid
• In een ruimte waar water in de unit kan komen of erin kan spetteren. Een hoge luchtvochtigheid en water kunnen het product beschadigen en brand veroorzaken.

3. Als er een vreemde stof (zoals water, metaal of vloeistof) in de paneelmodule terechtkomt, schakel dan onmiddellijk de stroom uit. Het blijven gebruiken van het product kan brand of elektrische schokken veroorzaken.
4. Als het product rook, een abnormale geur of een abnormaal geluid afgeeft, schakel dan onmiddellijk de stroom uit. Het blijven gebruiken van het product kan brand of elektrische schokken veroorzaken.
5. Trek de stroomkabel niet met natte handen uit het stopcontact of steek hem er niet in. Dit kan elektrische schokken veroorzaken.
6. Beschadig of wijzig de stroomkabel niet. Dit kan brand of elektrische schokken veroorzaken.
7. Als de stroomkabel beschadigd is of als de connector los zit, gebruik het product dan niet: anders kan dit leiden tot brand of elektrische schokken.
8. Als de stroomconnector of de connector van de stroomkabel vuil of stoffig wordt, veeg deze dan af met een droge doek. Anders kan dit leiden tot brand.
9. Gebruik het product uitsluitend met de kar, standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door omvallen te voorkomen

Opmerkingen
De werkprocedures die met de aanduiding Opmerking worden weergegeven, zijn belangrijk om de veiligheid van het product en het onderhoudswerk te waarborgen. Zorg ervoor dat u deze instructies opvolgt.

• Zorg voordat u met het werk begint voor voldoende werkruimte.

• Zorg er, behalve tijdens het afstellen en controleren van het product, altijd voor dat u de AAN/UIT-knop uitschakelt en de stroomkabel loskoppelt van de stroombron tijdens onderhoudswerkzaamheden.
• Om elektrische schokken en beschadiging van de pc-kaart te voorkomen, start u het onderhoudswerk minimaal 30 seconden nadat de hoofdstroom is uitgeschakeld. Start het onderhoud, vooral bij het installeren en verwijderen van de stroomkaart, minimaal 2 minuten nadat de hoofdstroom is uitgeschakeld.
• Raak, terwijl de hoofdstroom is ingeschakeld, geen andere onderdelen of circuits aan dan de gespecificeerde. Als een andere aansluiting dan de gespecificeerde wordt gemaakt tussen de meetapparatuur en het hoogspanningsvoedingsblok, kan dit leiden tot elektrische schokken of de hoofdcircuitonderbreker activeren
• Zorg ervoor dat u de printplaat hanteert door de grote onderdelen vast te houden, zoals het koellichaam of de transformator. Het niet in acht nemen van deze voorzorgsmaatregel kan leiden tot een afwijking in de soldeergebieden.
• Stapel de printplaten niet op elkaar. Het niet in acht nemen van deze voorzorgsmaatregel kan leiden tot problemen als gevolg van krassen op de onderdelen, de vervorming van onderdelen en kortsluiting als gevolg van resterende elektrische lading.
• Voer een veiligheidscontrole uit wanneer het onderhoud is voltooid. Controleer of de randapparatuur van de onderhouden punten geen verslechtering heeft ondergaan tijdens het onderhoud. Controleer ook of de schroeven, onderdelen en kabels die voor onderhoudsdoeleinden zijn verwijderd, allemaal zijn teruggeplaatst op de juiste locatie in overeenstemming met de oorspronkelijke opstelling.

De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om te waarschuwen.
