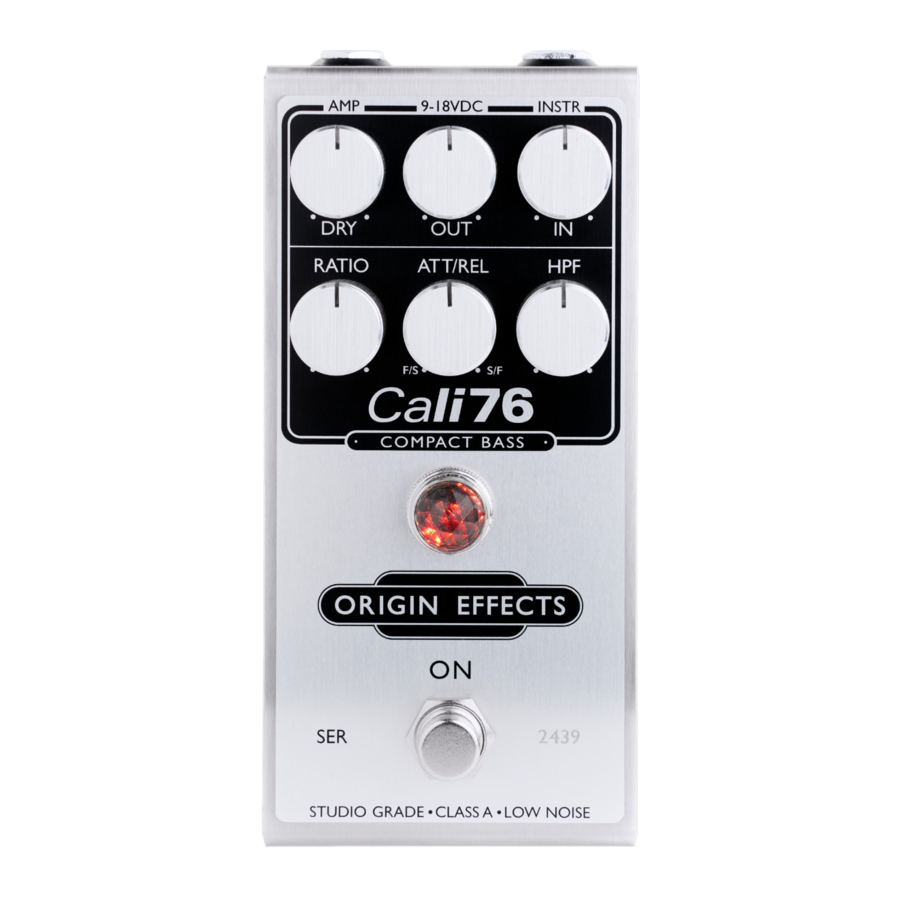

Origin Effects Cali76 Compact Bass Handleiding
De Cali76 Compact Bass is een FET compressorpedaal van studiokwaliteit, gebaseerd op de UREI 1176, met functies die zijn geoptimaliseerd voor basgitaar.
AANSLUITEN
INSTR: Sluit je bas of ander instrument aan.
AMP: Sluit aan op je versterker of andere effectpedalen.
9-18VDC: Steek een 9-18VDC 2,1mm center-negatieve voeding in (minimaal 100mA). Voor de beste prestaties moet het pedaal worden gevoed met een 18V-voeding voor extra headroom.
BEDIENINGSELEMENTEN
IN: Met de klok mee draaien verhoogt de gain en de hoeveelheid compressie die wordt toegepast.
RATIO: Met de klok mee draaien verhoogt de compressieverhouding, waardoor de hoeveelheid gain reduction die op je gecomprimeerde signaal wordt toegepast, wordt aangepast. Deze regelaar biedt een minimale verhouding van 4:1 en een maximale verhouding van 20:1.
ATT/REL: Deze regelaar past de attack en release tegelijkertijd aan, voor de meest muzikale instellingen. Volledig tegen de klok in is de attack time 0,3 ms met een release time van 267 ms. Volledig met de klok mee is de attack 2,0 ms met een release time van 32 ms.
OUT: Deze regelaar bepaalt het niveau van het signaal dat aanwezig is op de uitgang van het pedaal.
HPF: Lage frequenties in het signaal van een basgitaar kunnen compressors overweldigen, wat resulteert in overmatige compressie. Met de klok mee draaien veegt dit high pass filter van 20Hz naar 350Hz, waardoor de compressor alleen kan reageren op hogere frequenties, zoals de aanslag van de plectrumhand. Dit verwijdert geen lage tonen uit het audiosignaal, maar helpt de natuurlijke dynamiek van je spel te behouden.
DRY: Deze regelaar voegt een droog, ongecomprimeerd signaal toe aan de uitgang van het pedaal, waarbij je droge signaal parallel wordt gemixt met het gecomprimeerde signaal. Volledig met de klok mee voegt deze regelaar 8,5dB boost toe, met unity gain in de 2-uur positie.
METING
Rood voor geen compressie. Oranje voor actieve compressie. Hoe helderder de lamp, hoe groter de hoeveelheid gain reduction. Geel betekent dat de gain reduction 27dB heeft bereikt. Maximale compressie treedt op rond 38dB.
VOORBEELDINSTELLINGEN
DYNAMIC CONTROL: Deze instelling zorgt voor een natuurlijke compressie en balanceert de dynamiek tussen verschillende speeltechnieken. Een gemiddelde HPF-instelling resulteert in een eerlijke vertaling van de dynamiek van de lagere snaren.
PARALLEL COMPRESSION: Een populaire studiotechniek, het mengen van gecomprimeerde en droge signalen. Krijg het geluid en gevoel van harde compressie met behoud van de natuurlijke speeldynamiek.
PERCUSSIVE, LIVELY & FAT: Het gebruik van een langzamere attack time zorgt ervoor dat de compressor het begin van elke noot accentueert. Het gebruik van een snelle release zorgt ervoor dat de compressor herstelt tussen de noten, zodat frasen percussiever klinken.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Origin Effects Cali76 Compact Bass Handleiding
