Ryobi P2300 handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
BEWAAR DEZE HANDLEIDING OM LATER TE RAADPLEGEN

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.

LEES ALLE INSTRUCTIES

• Lees en begrijp voor een veilige werking alle instructies voordat u dit product gebruikt. Volg alle veiligheidsinstructies. Het niet opvolgen van alle hieronder vermelde veiligheidsinstructies kan leiden tot ernstig persoonlijk letsel.
• Sta kinderen of ongetrainde personen niet toe dit apparaat te gebruiken.
• Controleer het werkgebied voor elk gebruik. Verwijder alle voorwerpen zoals stenen, gebroken glas, spijkers, draad of touw die kunnen worden weggegooid of verstrikt kunnen raken in de machine.
• Draag altijd een oogbescherming met zijdelingse bescherming die is gemarkeerd om te voldoen aan ANSI Z87.1. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Gebruik een veiligheidsbril – Gebruik altijd een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
• Bescherm uw longen. Draag een gezichts- of stofmasker als de werkzaamheden stoffig zijn. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Kleed u goed – Het wordt aanbevolen om rubberen handschoenen en stevig schoeisel te gebruiken wanneer u buiten werkt. Draag een zware, lange broek, lange mouwen, laarzen en handschoenen. Draag geen loszittende kleding of sieraden of iets anders dat in bewegende delen kan blijven haken.
• Zet lang haar vast boven schouderhoogte om verstrengeling in bewegende delen te voorkomen.
• Houd kinderen op afstand – Houd alle omstanders, kinderen en huisdieren op een afstand van minstens 15 meter.
• Blijf alert – Let op wat u doet. Gebruik uw gezond verstand. Gebruik dit apparaat niet als u moe, ziek of van streek bent of onder invloed bent van alcohol, drugs of medicijnen.
• Niet gebruiken bij slechte verlichting.
• Houd alle delen van uw lichaam uit de buurt van bewegende delen.
• Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Gebruik in geen geval een hulpstuk of accessoire op dit product dat niet bij het product is geleverd of in de gebruikershandleiding is aangegeven als geschikt voor gebruik met dit product.
• Vermijd gevaarlijke omgevingen – Stel het apparaat niet bloot aan regen of natte omstandigheden. Water dat een apparaat binnendringt, verhoogt het risico op een elektrische schok.
• Gebruik het juiste apparaat – Gebruik het apparaat niet voor andere werkzaamheden dan waarvoor het bedoeld is.
• Forceer het apparaat niet – Het zal het werk beter en met minder kans op letsel uitvoeren met de snelheid waarvoor het is ontworpen.
• Gebruik de apparatuur niet blootsvoets of met sandalen of soortgelijk lichtgewicht schoeisel. Draag beschermend schoeisel dat uw voeten beschermt en uw grip op gladde oppervlakken verbetert.
• Reik niet te ver – Zorg voor een stevige basis en evenwicht. Te ver reiken kan leiden tot verlies van evenwicht.
• Vermijd onbedoeld starten – Zorg ervoor dat de schakelaar in de vergrendelde of uit-stand staat voordat u de accu plaatst. Het dragen van gereedschap met uw vinger op de schakelaar of het plaatsen van de accu in een gereedschap met de schakelaar aan, nodigt uit tot ongevallen.
• Gebruik het gereedschap niet als de schakelaar het niet in- of uitschakelt. Elk gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de kantensnijder los – Koppel de accu los van het apparaat voordat u het opbergt, onderhoudt of het mes vervangt of wanneer u het niet gebruikt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het gereedschap per ongeluk start.
• Gebruik alleen identieke vervangingsonderdelen en accessoires van de fabrikant. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.
• Controleer beschadigde onderdelen – Voordat u het apparaat verder gebruikt, moet een beschadigde beschermkap of ander onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het goed werkt en zijn functie vervult. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschadigde beschermkap of ander onderdeel moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding.
• Houd handen en voeten uit de buurt van het snijgebied.
• Zorg ervoor dat alle beschermkappen, riemen, deflectoren en handgrepen goed en stevig zijn bevestigd.
• Bewaar niet-gebruikte apparaten binnenshuis – Wanneer de kantensnijder niet in gebruik is, moet deze binnenshuis worden opgeslagen op een droge, afgesloten plaats buiten het bereik van kinderen.
• Houd de ventilatieopeningen schoon en vrij van vuil om oververhitting van de motor te voorkomen. Reinig na elk gebruik.
• Stop het apparaat en koppel de stroombron los wanneer het niet in gebruik is. Draag het apparaat met de motor uit.
• Pak de blootliggende snijranden niet vast wanneer u het apparaat oppakt of vasthoudt.
• Onderhoud het apparaat met zorg – Houd de snijrand scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het apparaat regelmatig en laat het repareren door een erkende servicefaciliteit als het beschadigd is. Inspecteer verlengsnoeren regelmatig en vervang ze als ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet.
• Buiten bereik van kinderen bewaren.
• Hang het apparaat niet zo op dat de schakelaar is ingedrukt.
• Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom is het altijd in bedrijfsklare toestand. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires vervangt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Laad het accugereedschap niet op in de regen of op een vochtige of natte plaats. Het opvolgen van deze regel vermindert het risico op elektrische schokken.
• Gebruik het batterijgevoede apparaat niet in de regen.
• Verwijder of ontkoppel de accu voordat u het tuingereedschap onderhoudt, reinigt of materiaal verwijdert.
• Gebruik dit product alleen met accu's en opladers die worden vermeld in aanvulling 987000-432 over de correlatie tussen gereedschap/apparaat/accu/oplader.
• Gooi de accu's niet in het vuur. De cel kan exploderen. Raadpleeg de plaatselijke voorschriften voor mogelijke speciale verwijderingsinstructies.
• Open of vermink de accu's niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of de huid veroorzaken. Het kan giftig zijn bij inslikken.
• Plaats accugereedschap of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Accu's kunnen exploderen in de buurt van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte accu kan vuil en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
• Plet, laat vallen of beschadig de accu niet. Gebruik geen accu of oplader die is gevallen of een scherpe klap heeft gekregen. Een beschadigde accu kan exploderen. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Wees voorzichtig bij het hanteren van accu's om te voorkomen dat de accu wordt kortgesloten met geleidende materialen zoals ringen, armbanden en sleutels. De accu of geleider kan oververhit raken en brandwonden veroorzaken.
• Voor de beste resultaten moet uw accugereedschap worden opgeladen op een locatie waar de temperatuur hoger is dan 10 °C, maar lager dan 38 °C. Om het risico op ernstig persoonlijk letsel te verminderen, niet buiten of in voertuigen bewaren.
• Onder extreme gebruiks- of temperatuuromstandigheden kan er lekkage van de accu optreden. Als er vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep en neutraliseer vervolgens met citroensap of azijn. Als er vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.

SPECIFIEKE VEILIGHEIDSREGELS

• Vervang een bot of versleten mes; probeer het niet te slijpen.
• Gebruik deze kantensnijder voor het afwerken van randen langs trottoirs, opritten, bloemperken en soortgelijke gebieden. Gebruik het niet voor andere doeleinden.
• Maak uzelf grondig vertrouwd met de bedieningselementen. Weet hoe u het apparaat moet stoppen en de bedieningselementen snel moet uitschakelen.
• Gebruik de kantensnijder niet op of in de buurt van grindoppervlakken.
• Maak uzelf vertrouwd met het gebied dat u gaat afwerken. Wees u bewust van oneffen trottoirs en gaten in het terrein, evenals andere soortgelijke gevaarlijke omstandigheden (voorbeeld: draad of staalkabel die kan breken en een gevaarlijk projectiel kan worden). Duw de kantensnijder altijd langzaam over ruw terrein.
• Probeer geen afgesneden materiaal te verwijderen en houd geen materiaal vast dat moet worden gesneden wanneer de motor draait of wanneer het snijmes beweegt.
• Houd altijd uw rechterhand op de achterste handgreep en uw linkerhand op de voorste handgreep wanneer het mes draait.
• Een uitrollend mes kan letsel veroorzaken terwijl het blijft draaien nadat de motor is gestopt of de gashendel is losgelaten. Behoud de juiste controle totdat het mes volledig is gestopt met draaien.
• Controleer de vastheid van de mesmoer voordat u het hulpstuk bedient.
• Een onjuiste montage kan een gevaarlijke situatie creëren.
• Ga nooit staan of houd een deel van uw lichaam in lijn met het pad van het kantensnijmes.
• Als de kantensnijder een vreemd voorwerp raakt:
  1. Stop de kantensnijder en verwijder de bougiekabel of koppel deze los van de stroomvoorziening.
  2. Inspecteer het kantensnijderhulpstuk op schade.
  3. Herstel de schade voordat u het kantensnijderhulpstuk gebruikt.
     Het niet doen kan ernstig letsel veroorzaken.
• Stop altijd de motor en verwijder de accu voordat u probeert een obstructie te verwijderen die vastzit in het mes, een hulpstuk te installeren of aanpassingen te maken.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit product mogelijk gebruiken. Als u dit product aan iemand uitleent, leen hem dan ook deze instructies om misbruik van het product en mogelijk letsel te voorkomen.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te geven die aan dit product zijn verbonden.

SYMBOOLSIGNAAL	BETEKENIS
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar geen betrekking heeft op mogelijk letsel (bijv. berichten met betrekking tot schade aan eigendommen).

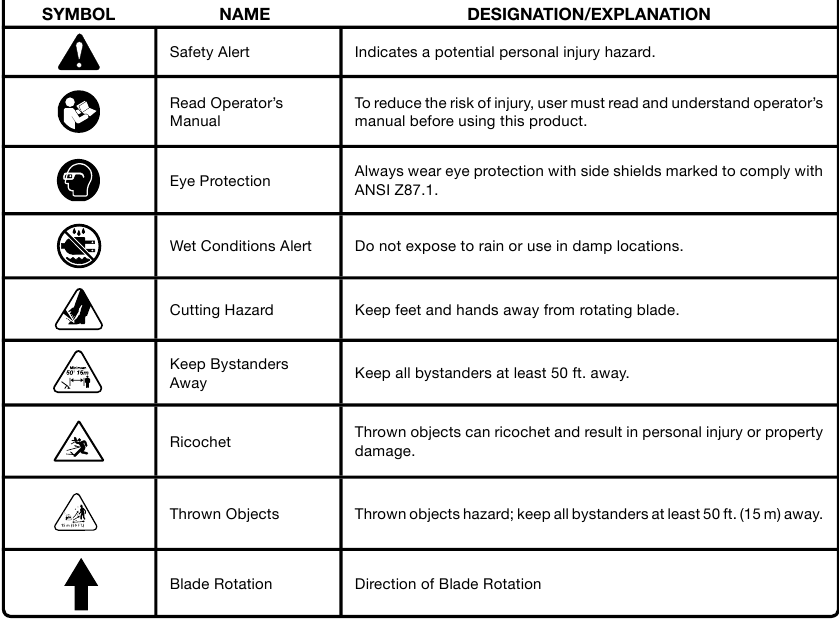

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING / UITLEG
	Recyclesymbool	Dit product maakt gebruik van lithium-ion (Li-ion) accu's. Lokale, provinciale of federale wetten kunnen het verbieden om accu's bij het normale afval te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsopties.
	Gelijkstroom	Type of kenmerk van stroom
no	Onbelast toerental	Rotatiesnelheid, bij geen belasting
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, enz., per minuut
V	Volt	Spanning
Hz	Hertz	Frequentie (cycli per seconde)
min	Minuten	Tijd

KENMERKEN

PRODUCTSPECIFICATIES

Motor: 18 Volt DC
Lengte van het mes: 23 cm
Diepte van de kantensnijder: Instelbaar van 0,6 cm tot 3,8 cm

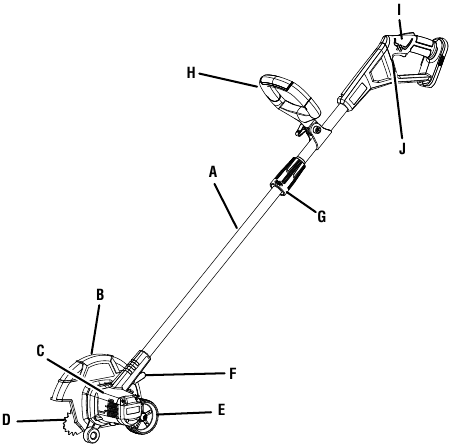

UW PRODUCT LEREN KENNEN

Afbeelding 1

1. Schacht van de kantensnijder
2. Mesbeschermer
3. Kop van de tandwielkast
4. Mes
5. Geleidewiel
6. Diepteverstellingshendel
7. Koppeling
8. Verstelbare handgreep vooraan
9. Vergrendeling
10. Schakelaar

Het veilige gebruik van dit product vereist een goed begrip van de informatie op het gereedschap en in deze gebruikershandleiding, evenals kennis van het project dat u probeert uit te voeren. Maak uzelf vóór gebruik van dit product vertrouwd met alle bedieningsfuncties en veiligheidsvoorschriften.

VERSTELBARE HANDGREEP VOORAAN

De handgreep vooraan kan worden versteld voor een eenvoudige bediening en om verlies van controle te helpen voorkomen, en kan boven of onder de koppeling worden geplaatst.

DIEPTEVERSTELLINGSHENDEL

Met de diepteverstellingshendel kan de gebruiker de snijdiepte regelen.

WIEL VAN DE KANTENSNIJDER

Het wiel van de kantensnijder zorgt voor stabielere snijprestaties tijdens het kantensnijden.

OVERMOLD VAN DE HANDGREEP

De overmold van de handgreep biedt extra comfort voor de gebruiker.

VERGRENDELING

De vergrendeling voorkomt onbedoeld starten.

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Haal het product en de accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die in de paklijst staan, zijn meegeleverd.

  Gebruik dit product niet als onderdelen op de paklijst al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst zijn niet door de fabrikant aan het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

PAKLIJST

Aandrijfkop
Verstelbare handgreep vooraan
Kantensnijderhulpstuk
Borgpen
Sleutel
Gebruiksaanwijzing

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet totdat de onderdelen zijn vervangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.

Om onbedoeld starten te voorkomen dat ernstig persoonlijk letsel kan veroorzaken, moet u altijd de accu uit het product verwijderen wanneer u onderdelen monteert.

DE HANDGREEP VOORAAN BEVESTIGEN

1. Handgreep vooraan
2. Vleugelbout

• Draai de vleugelbout van de handgreep los en verwijder deze.
• Installeer de handgreep op de achterste handgreepstang in het gebied dat wordt aangegeven in de afbeelding.
• Stel de handgreep indien nodig omhoog of omlaag bij tot de gewenste bedieningspositie.
• Installeer de vleugelbout opnieuw. Draai de vleugelbout vast om deze vast te zetten.

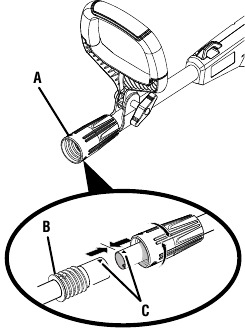

DE AANDRIJFKOP AANSLUITEN OP DE KANTENSNIJDER

Afbeelding 3

1. Koppeling
2. Basis
3. Pijl

Installeer, verwijder of verstel nooit een hulpstuk terwijl de aandrijfkop draait of met de accu geïnstalleerd. Het niet stoppen van de motor of het verwijderen van de accu kan leiden tot ernstig persoonlijk letsel.

Het hulpstuk wordt met behulp van een koppeling op de aandrijfkop aangesloten.

• Verwijder de accu als deze is geïnstalleerd.
• Lijn de pijlen op de kantensnijder en de aandrijfkop uit. Steek vervolgens de stekker op het hulpstuk in de opening op de koppeling. Zorg ervoor dat de stekker volledig is geplaatst.
• Schuif de koppeling met schroefdraad op de aandrijfkop op de basis met schroefdraad op het hulpstuk en draai de koppeling met de klok mee. Draai stevig vast.

OPMERKING: Eenmaal correct gemonteerd, mogen de kantensnijder en de aandrijfkop niet loskomen wanneer eraan wordt getrokken. Herhaal de bovenstaande stappen als de onderdelen kunnen worden gescheiden.

Als u de kantensnijder en de aandrijfkop niet volgens de bovenstaande instructies vastzet, kan dit leiden tot ernstig persoonlijk letsel.

DE KANTENSNIJDER VAN DE AANDRIJFKOP VERWIJDEREN

• Verwijder de accu.
• Draai de koppeling tegen de klok in om deze te ontgrendelen. Verwijder vervolgens de schacht van de kantensnijder van de aandrijfkop.

WERKING

Laat vertrouwdheid met producten er niet toe leiden dat u onvoorzichtig wordt. Onthoud dat een onvoorzichtige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd een veiligheidsbril met zijbeschermers die voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstig letsel.

Gebruik nooit zwaaiende apparaten, draad of touw op dit product. Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product worden aanbevolen. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

LET OP:
Inspecteer het hele product vóór elk gebruik op beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, enz. Draai alle bevestigingsmiddelen en doppen goed vast en gebruik dit product niet voordat alle ontbrekende of beschadigde onderdelen zijn vervangen. Neem contact op met de klantenservice of een gekwalificeerd servicecentrum voor hulp.

ACCUPACK INSTALLEREN

Figuur 4

1. Vergrendelingen

Verwijder altijd de accupack van uw gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accupack voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.

• Plaats de accupack in het product zoals afgebeeld.

Zorg ervoor dat de vergrendelingen op de accupack op hun plaats klikken en dat de accupack volledig vastzit en goed vastzit in de batterijpoort van de powerkop voordat u begint met de bediening. Als u de accupack niet goed vastzet, kan de accupack eruit vallen, wat ernstig persoonlijk letsel kan veroorzaken.

ACCUPACK VERWIJDEREN

Zie figuur 4.

• Druk de vergrendelingen op de accupack in.
• Verwijder de accupack.

Om ernstig persoonlijk letsel te voorkomen, verwijdert u altijd de accupack en houdt u uw handen uit de buurt van de vergrendeling wanneer u het gereedschap draagt of vervoert.

Raadpleeg de bedieningshandleidingen voor uw accupack en oplader voor volledige oplaadinstructies.

VERSTELBARE VOORSTE HANDGREEP

1. Knop

De hoek van de voorste handgreep kan 180° worden versteld.

• Verwijder de accupack.
• Zet de kantensnijder op een vlakke ondergrond en draai de knop tegen de klok in om de handgreep los te maken.
• Stel de handgreep naar beneden af voor het snijden van kanten.
• Draai de knop met de klok mee tot de handgreep goed vastzit voordat u de accupack terugplaatst.

DE KANTENSNIJDER STARTEN/STOPPEN

1. Vergrendelknop
2. Schakelaar

Om te starten:

• Houd de vergrendeling ingedrukt.
• Druk de schakelaar in.

Om te stoppen:

• Laat de schakelaar los om de kantensnijder te stoppen.
• Wanneer de schakelaar wordt losgelaten, wordt de vergrendeling automatisch teruggezet in de vergrendelde positie.

DE KANTENSNIJDER BEDIENEN

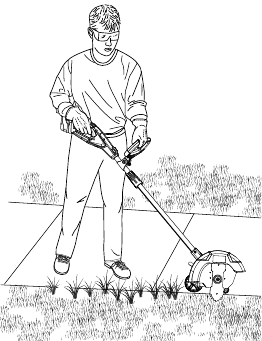

JUISTE BEDIENINGSPOSITIE VOOR HET SNIJDEN VAN KANTEN
Figuur 7

• Houd de kantensnijder vast met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep.
• Houd tijdens het gebruik met beide handen stevig vast.
• De kantensnijder moet in een comfortabele positie worden gehouden, waarbij de achterste handgreep ongeveer op heuphoogte is.
• De kantensnijder snijdt langs trottoirs, opritten, bloembedden, stoepranden en soortgelijke gebieden.
• Snijd in een gestaag tempo. Als het blad begint te vertragen, snijdt u te snel; vertraag uw tempo. Forceer het blad niet in de grond.
• Licht contact van het blad met de rand van de stoep, de stoeprand, enz. is acceptabel en zal de kantensnijder niet beschadigen.
• Het beste uiterlijk wordt verkregen wanneer het gras droog is. Vermijd het snijden van kanten in natte grond of natte grasvelden, anders kan de bladbeschermer verstopt raken en een oneffen rand veroorzaken. Als de bladbeschermer verstopt raakt, stop dan de kantensnijder, verwijder de batterij en verwijder het vuil van de bladbeschermer.

Houd de kantensnijder altijd uit de buurt van het lichaam en houd voldoende afstand tussen het lichaam en de kantensnijder. Elk contact met de snijkop van de kantensnijder tijdens het gebruik kan leiden tot ernstig persoonlijk letsel.

SNIJDIEPTE AANPASSEN

Zie figuren 8 - 9.

• Verwijder de accupack.
• Til de diepteverstellingshendel op en beweeg omhoog om de diepte te vergroten of omlaag om de diepte te verkleinen.
• Laat de hendel los om in de gewenste positie te vergrendelen.
• Plaats de accupack terug.

  Figuur 8

1. Om de diepte te vergroten
2. Diepteverstellingshendel
3. Om de diepte te verkleinen

OPMERKING: Stel de bladdiepte in op een aanvangsdiepte van 1/2 inch tot 1 inch. Maak een ondiepe snede om de snijdiepte te testen. Als de snijdiepte moet worden aangepast, moet dit geleidelijk gebeuren tot de gewenste diepte is bereikt.

Figuur 9

1. Bladdiepte
2. Blad

ONDERHOUD

Om ernstig persoonlijk letsel te voorkomen, dient u altijd de accu van het gereedschap te verwijderen bij het schoonmaken of uitvoeren van onderhoud.

Draag altijd een veiligheidsbril met zijbeschermers die voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstig letsel.

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken.

LET OP:
Inspecteer het product regelmatig op beschadigde, ontbrekende of losse onderdelen zoals schroeven, moeren, bouten, doppen, enz. Draai alle bevestigingsmiddelen en doppen goed vast en gebruik dit product niet totdat alle ontbrekende of beschadigde onderdelen zijn vervangen. Neem contact op met de klantenservice of een gekwalificeerd servicecentrum voor hulp.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op basis van petroleum, penetrerende oliën, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

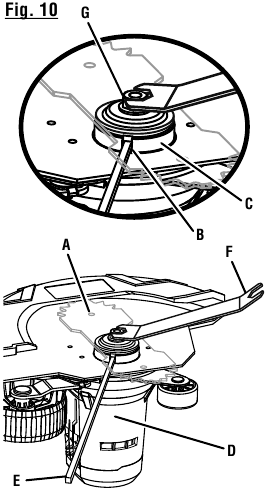

HET MES VERVANGEN

Zie afbeeldingen 10 - 11.

Vervang messen wanneer ze zijn afgesleten tot het indicatiegat op het mes.

1. Indicatiegat
2. Sleuven
3. Flensring
4. Tandwielkast
5. Houdpen in uitgelijnde sleuven gestoken
6. Sleutel
7. Mesmoer

• Verwijder de accu.
• Draag handschoenen bij het hanteren van het mes.
• Lijn de sleuf in de flensring uit met de sleuf in de tandwielkastring; plaats de borgpen door beide sleuven om deze op zijn plaats te bevestigen.

  Afbeelding 11
  1. Flensring
  2. Tandwielkastring
  3. Mes
  4. Komvormige ring
  5. Mesmoer
  6. Motoras
• Draai met de sleutel (meegeleverd) de mesmoer tegen de klok in om deze los te draaien.
• Verwijder het oude mes van de motoras.
• Verwijder vuil van de kantensnijder, de flensring en de komvormige ring.
• Centreer het nieuwe mes op de flensring en zorg ervoor dat het mes vlak ligt.
• Installeer de komvormige ring op de juiste manier met het verhoogde middengebied met het gat dat het mes niet raakt en de buitenring van de komvormige ring die het mes raakt.
• Installeer de mesmoer op de motoras en plaats de borgpen terug in de sleuven zoals hierboven beschreven.
• Draai met een sleutel de mesmoer met de klok mee op de kantensnijderas en draai deze goed vast.
• Dit vervangingsonderdeel is verkrijgbaar bij de plaats van aankoop, of door te bellen naar 1-800-525-2579.

Zorg er altijd voor dat het mes correct is geïnstalleerd en stevig is vastgemaakt voor elk gebruik. Het niet correct installeren van het mes kan leiden tot ernstig persoonlijk letsel.

DE KANTENSNIJDER OPBERGEN

• Verwijder de accu uit de aandrijfkop voordat u deze opbergt.
• Verwijder al het vreemde materiaal van de kantensnijder.
• Bewaar het op een plaats die ontoegankelijk is voor kinderen.
• Houd uit de buurt van bijtende stoffen zoals tuink chemicaliën en dooizouten.

PROBLEEMOPLOSSING

BEL ONS EERST

Voor vragen over het bedienen of onderhouden van uw product, bel de Ryobi hulplijn!
Uw product is vóór verzending volledig getest om uw volledige tevredenheid te garanderen.

Dit product heeft een beperkte garantie van drie jaar voor persoonlijk, gezins- of huishoudelijk gebruik (90 dagen voor zakelijk of commercieel gebruik). Voor garantie details, bezoek www.ryobitools.com of bel (gratis) 1-800-525-2579.

Referenties

• REIMAGINE WITH RYOBI - RYOBI Tools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi P2300 handleiding

Beschikbare talen
