eufy E330 (T8531) Handleiding

OVER HET PRODUCT

Deze handleiding is van toepassing op zowel T8531 (eufy Security Video Smart Lock E330) als E8531 (eufy Security Video Smart Lock E330 met Chime).
Video Smart Lock E330 wordt geleverd met 8 GB ingebouwde lokale opslag. De chime kan de opslag uitbreiden door videoclips op te nemen op een microSD-kaart (niet inbegrepen) en tegelijkertijd als digitale binnenchime te fungeren. Om een chime te kopen, gaat u naar eufy.com.

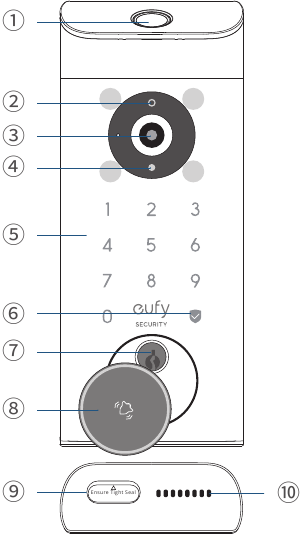

IN ÉÉN OOGOPSLAG

Video Smart Lock
Model: T8531

1. Vingerafdrukscanner
   • Gebruik om de deur te vergrendelen en ontgrendelen.
2. Batterij-indicator
   • Wordt rood wanneer de batterij bijna leeg is.
3. Cameralens
4. Omgevingslichtsensor
   • Detecteert de hoeveelheid licht in de omgeving.
5. Toetsenbord
6. Statuslampje en Vergrendel- / Ontgrendelknop
   • Blauw: Deur ontgrendeld
   • Oranje: Deur vergrendeld
   • Rood: Abnormale status
7. Slotcilinder
8. Deurbelknop
   • Het lampje gaat automatisch aan wanneer iemand de deur nadert.
9. USB-C-poort
   • Laadt het slot op in noodsituaties. Om te voorkomen dat er met het slot wordt geknoeid, is deze poort uitsluitend bedoeld voor oplaaddoelen en kan er geen data worden overgedragen.
10. Speaker

1. QR-code
   • Scan om Video Smart Lock toe te voegen in de app.
2. Batterijcompartiment
3. Installatieknop
   • Houd 2 seconden ingedrukt om Video Smart Lock in koppelmodus te zetten.
   • Houd 10 seconden ingedrukt om Video Smart Lock te resetten.
4. Draaibare knop
5. Schroefgat

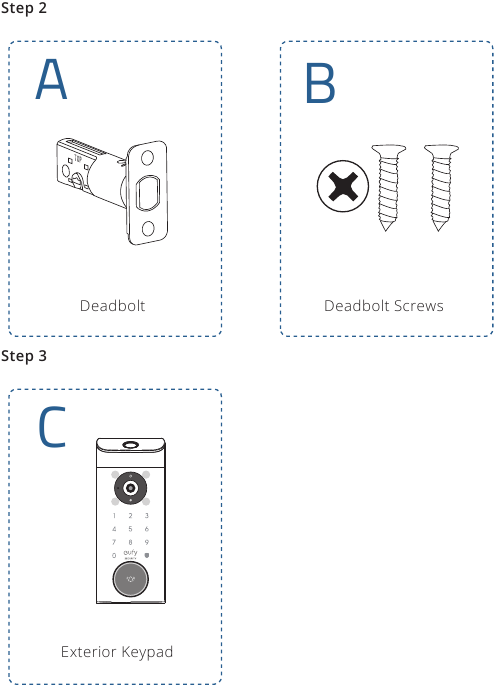

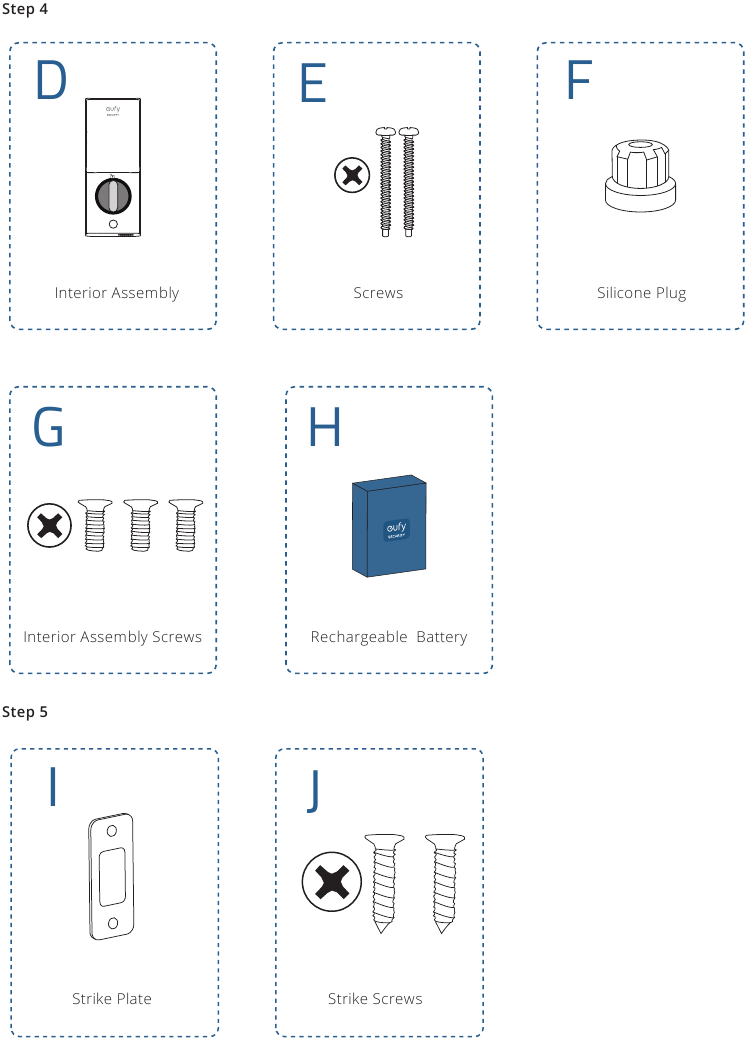

WAT ZIT ER IN DE DOOS

Voor installatie van de unit

Overige

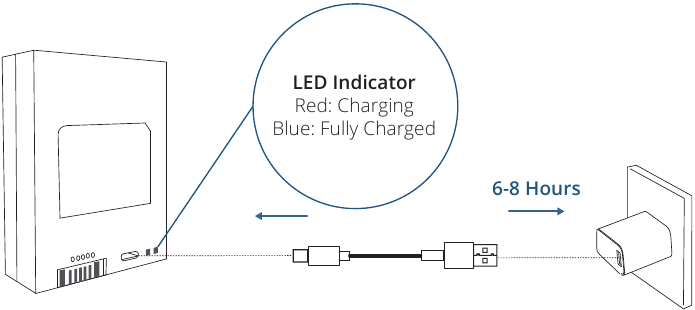

DE BATTERIJ OPLADEN

Laad de oplaadbare batterij volledig op voordat u deze voor het eerst gebruikt. Dit kan tot 6-8 uur duren. Het wordt aanbevolen om een 5V/2A-adapter te gebruiken voor de beste oplaadprestaties.
USB-C-ingang: 5V 2A

HET PRODUCT INSTALLEREN

De installatie duurt over het algemeen minder dan 30 minuten. Als u vragen of opmerkingen heeft, ga dan naar support.eufy.com voor hulp.

Wat u nodig heeft (niet meegeleverd)
Houd een standaard kruiskopschroevendraaier klaar voor de installatie. De meegeleverde schroeven zijn kruiskopschroeven.

1. Bereid de deur voor
   1. Verwijder het bestaande slot.

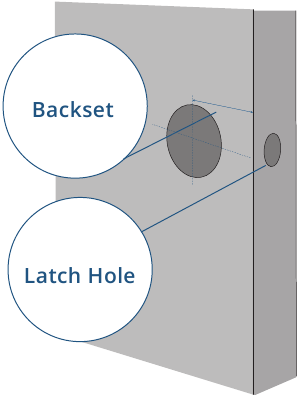

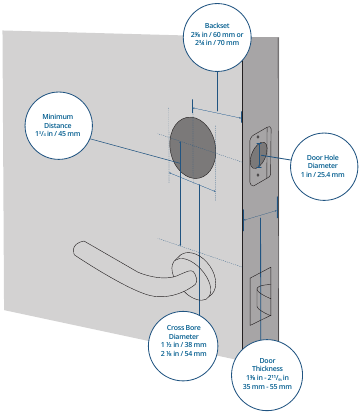

   2. Controleer of uw deur gaten heeft zoals hieronder afgebeeld. Zo niet, gebruik dan de sjabloon en boor gaten in uw deur.


Houd er rekening mee dat Video Smart Lock E330 niet compatibel is met tochtportalen en mogelijk niet geschikt is voor de standaard toegangsdeuren erachter, omdat het tochtportaal de camera kan blokkeren.
We raden aan om ervoor te zorgen dat uw deur een standaard toegangsdeur is, zonder tochtportaal, voordat u dit product overweegt.

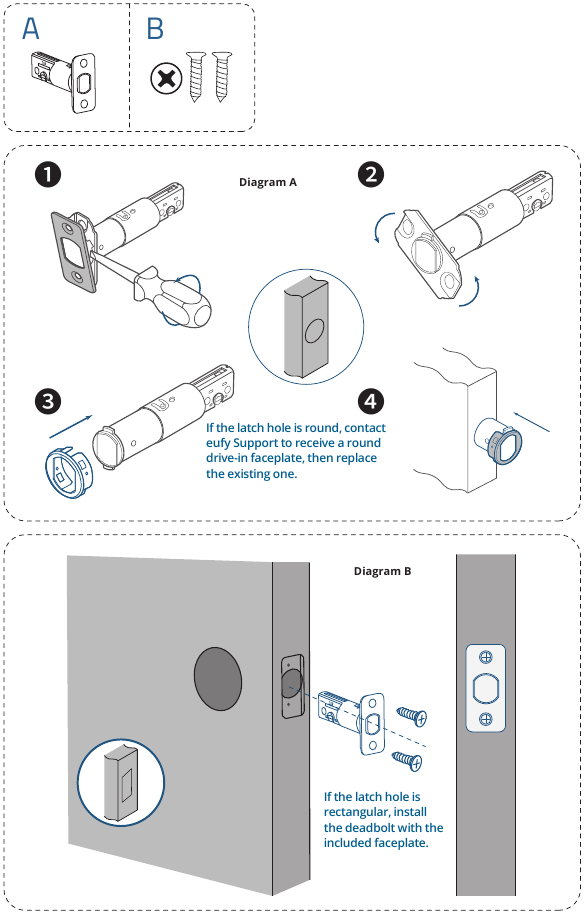

2. Installeer de nachtschoot
   1. Controleer uw deur om te zien of de nachtschoot moet worden aangepast.


Als de backset 60 mm is, plaatst u de nachtschoot direct. Als de backset 70 mm is, draait u de voorplaat van de nachtschoot 180° om de lengte te verlengen.

Plaats de nachtschoot in het deurkozijn en schroef deze vast. Zorg ervoor dat het woord "TOP" op de nachtschoot naar boven wijst en dat de T-vormige naaf van de nachtschoot gecentreerd is.

3. Installeer het externe toetsenbord
   1. Meet de diameter van de kruisboring.

      • Als 54 mm, installeer dan het toetsenbord.

      • Als 38 mm, verwijder dan de afstandhouder en installeer het toetsenbord.

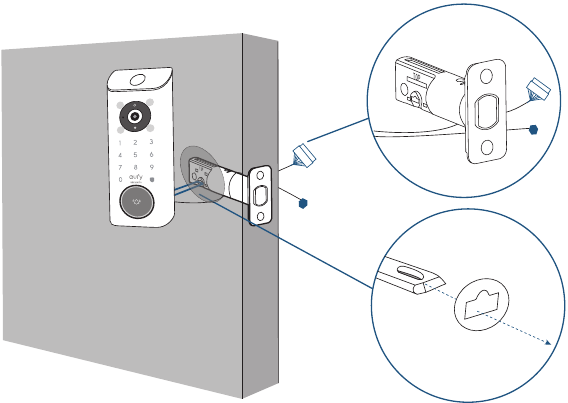

   2. Zorg ervoor dat de kabels onder de nachtschoot doorlopen.

4. Installeer de interne montage

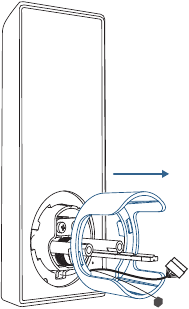

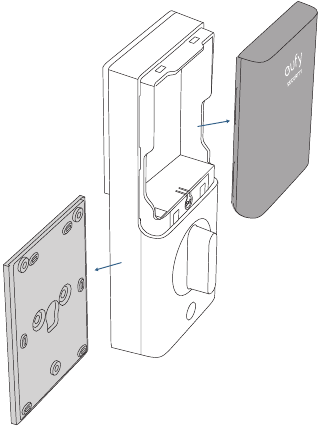

   1. Maak de montageplaat en het batterijklepje los van de interne montage.

   2. Leid de kabels door de sleuf op de montageplaat. Zorg ervoor dat het siliconen kussen tegen de deur zit.

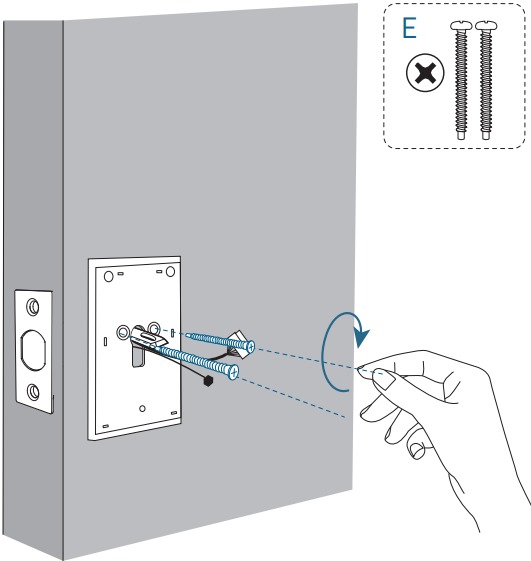

   3. Lijn de montageplaat uit met de schroefdraad op het externe toetsenbord.
      Maak de schroeven stevig vast. Draai de schroeven met de hand vast en gebruik vervolgens een schroevendraaier om ze vast te zetten.

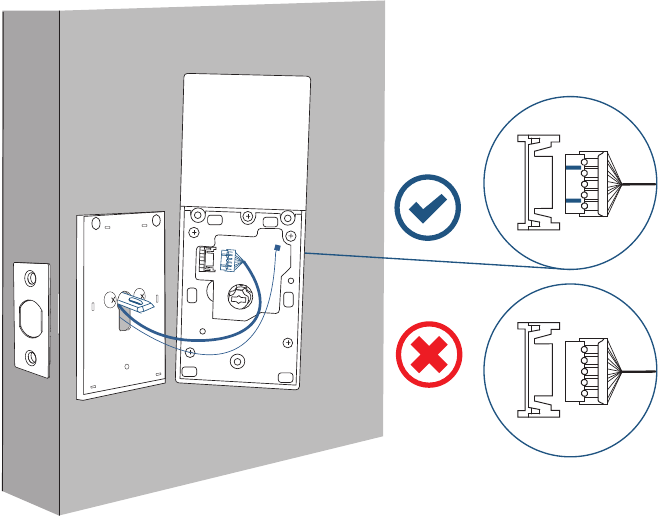

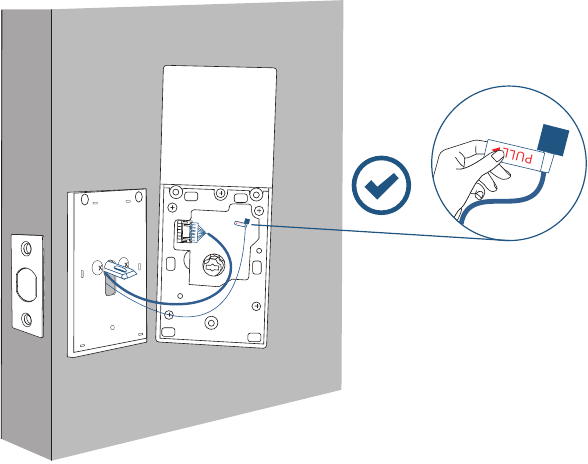

   4. Sluit de voedingskabel (grote connector) en vervolgens de radarkabel (kleine connector) aan op de aansluitingen aan de achterkant van de interne montage.
      Leid de kabels rond de staartstukontvanger om te voorkomen dat ze tijdens de installatie bekneld raken.


Om de radarkabel los te koppelen, trekt u voorzichtig aan het lipje.

5. Plaats het T-vormige staartstuk van het externe toetsenbord in de T-vormige staartstukontvanger van de interne montage.
   Zorg ervoor dat beide draden in de holte aan de achterkant van de interne montage zijn weggestopt.

Zorg ervoor dat de nachtschoot is ingetrokken en dat de draaiknop op de 'ontgrendel'-stand staat. Controleer of de nachtschoot goed beweegt door aan de draaiknop te draaien.

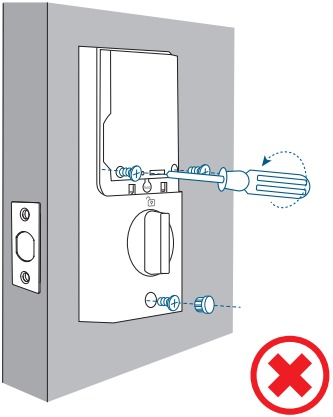

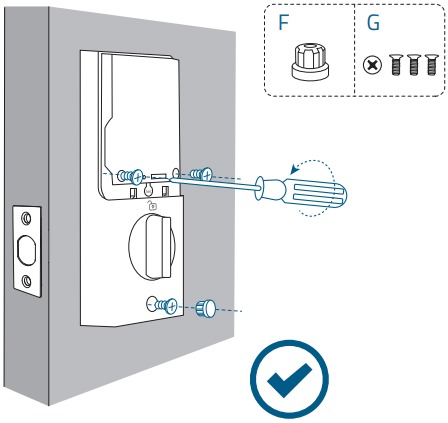

Gebruik een lange schroevendraaier om de schroeven van de interne montage vast te draaien. Plaats de siliconen plug in het gat onder de draaiknop.

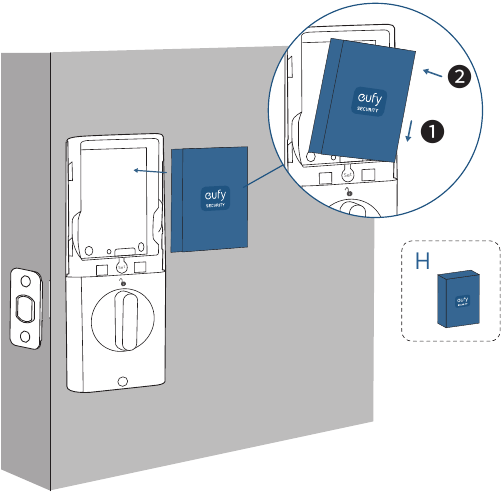

6. Plaats de oplaadbare batterij in het batterijcompartiment.

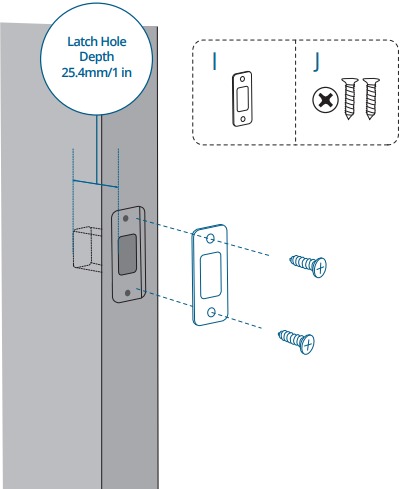

5. Installeer de sluitplaat
   Zorg ervoor dat de diepte van het sluitgat in het deurkozijn minstens 25,4 mm (1 inch) is, anders kan de kalibratie mislukken tijdens de installatie en werkt het slot mogelijk niet zoals verwacht.

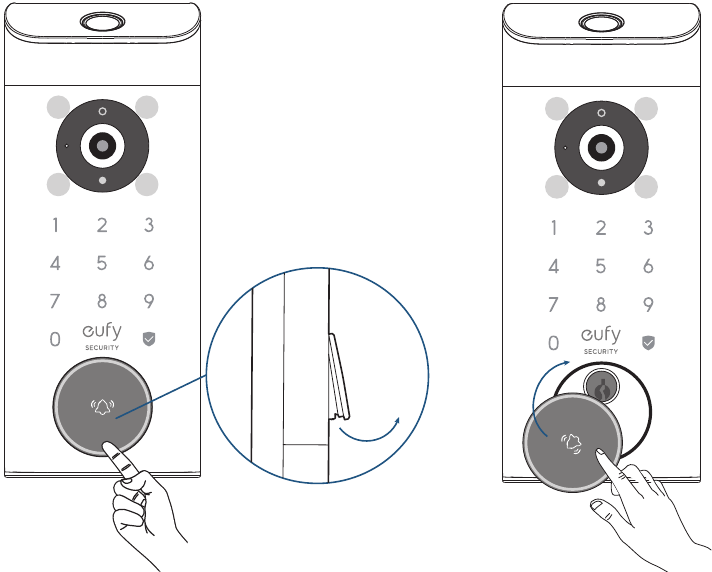

HET OPENEN EN SLUITEN VAN HET DEKSEL VAN DE SLOTCILINDER

Om het deksel te openen, trekt u voorzichtig aan de onderkant van het deksel en draait u het tegen de klok in.
Om het deksel te sluiten, draait u het met de klok mee en schuift u het terug op zijn plaats.

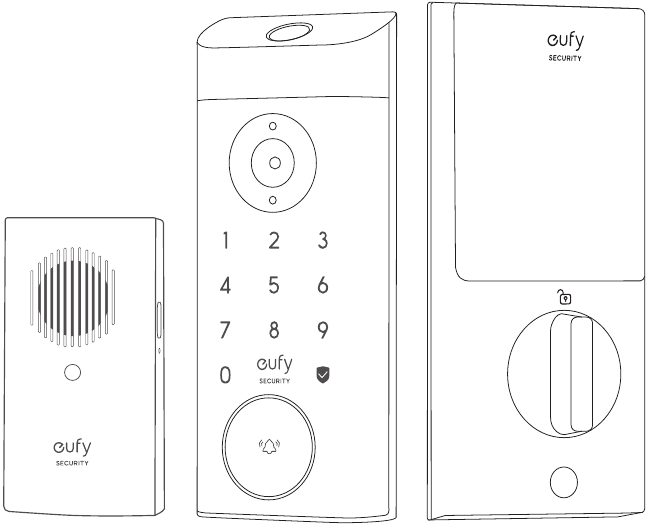

DE CHIME GEBRUIKEN

(OPTIONEEL)
De deurbelchime is uitsluitend verkrijgbaar bij aankoop van het E8531-model (eufy Security Video Smart Lock E330 met Chime).

In één oogopslag

1. SYNC-knop
2. Speaker
3. microSD-kaartsleuf
   • Plaats een microSD-kaart om opnamen op te slaan. Gebruik minstens een Class 10 microSD-kaart met een maximum van 128 GB.
4. Status-led
5. Reset-gat
6. Stekker (verschilt per regio)

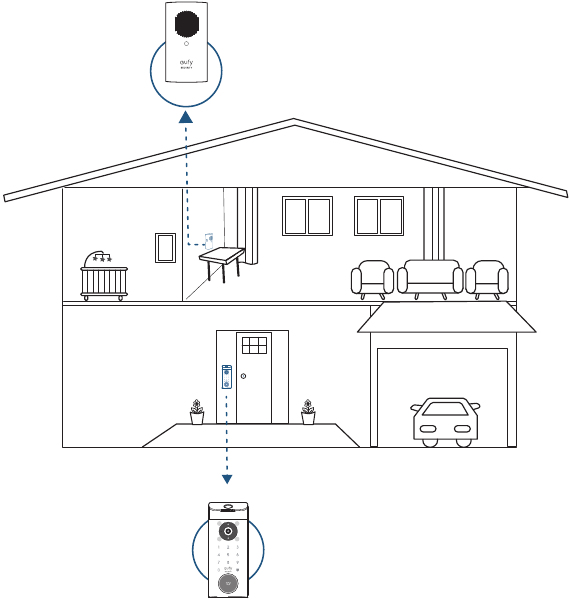

Hoe het systeem werkt

De Video Smart Lock detecteert beweging bij uw veranda en laat u de deur altijd en overal beantwoorden. De deurbelchime werkt als een digitale binnenchime en slaat videoclips binnenshuis op door een microSD-kaart te plaatsen (niet inbegrepen). Wanneer iemand aanbelt, worden mensen in huis op de hoogte gesteld.

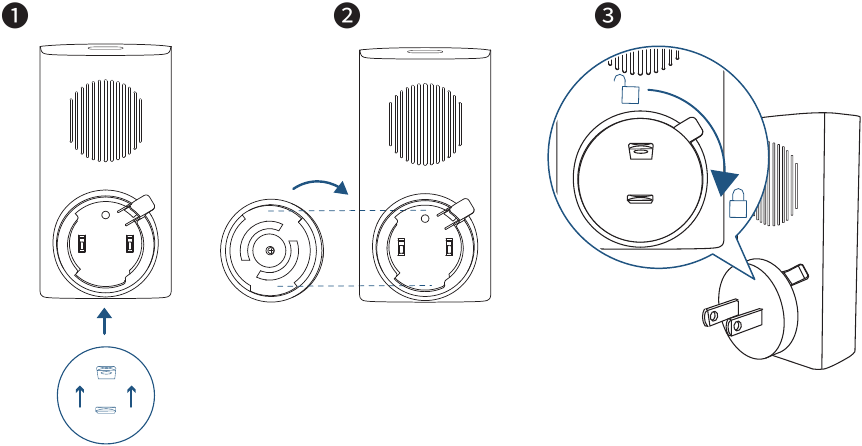

De Chime van stroom voorzien

1. Bevestig de stroomconnector aan de deurbelchime.

2. Steek de deurbelchime in een stopcontact op de gewenste locatie.

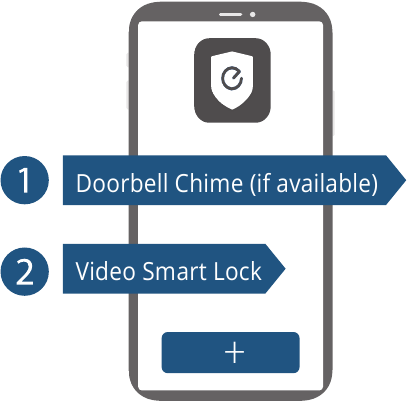

HET SYSTEEM INSTELLEN

1. Download en installeer de eufy Security-app en meld u vervolgens aan voor een account.


2. Volg de instructies op het scherm om eerst de deurbelchime (indien beschikbaar) toe te voegen en vervolgens de Video Smark Lock aan uw apparatenlijst toe te voegen.

   • Eén deurbelchime kan tot vier apparaten koppelen.
   • Zorg ervoor dat de batterij van uw Video Smart Lock is opgeladen, anders kan deze mogelijk niet worden toegevoegd aan de eufy Security-app.
3. Zodra de installatie is voltooid, installeert u het batterijklepje. Uw Video Smart Lock is nu klaar voor gebruik.
   Ga voor online ondersteuning, instructievideo's, veelgestelde vragen en meer informatie naar https://support.eufy.com/s/.
