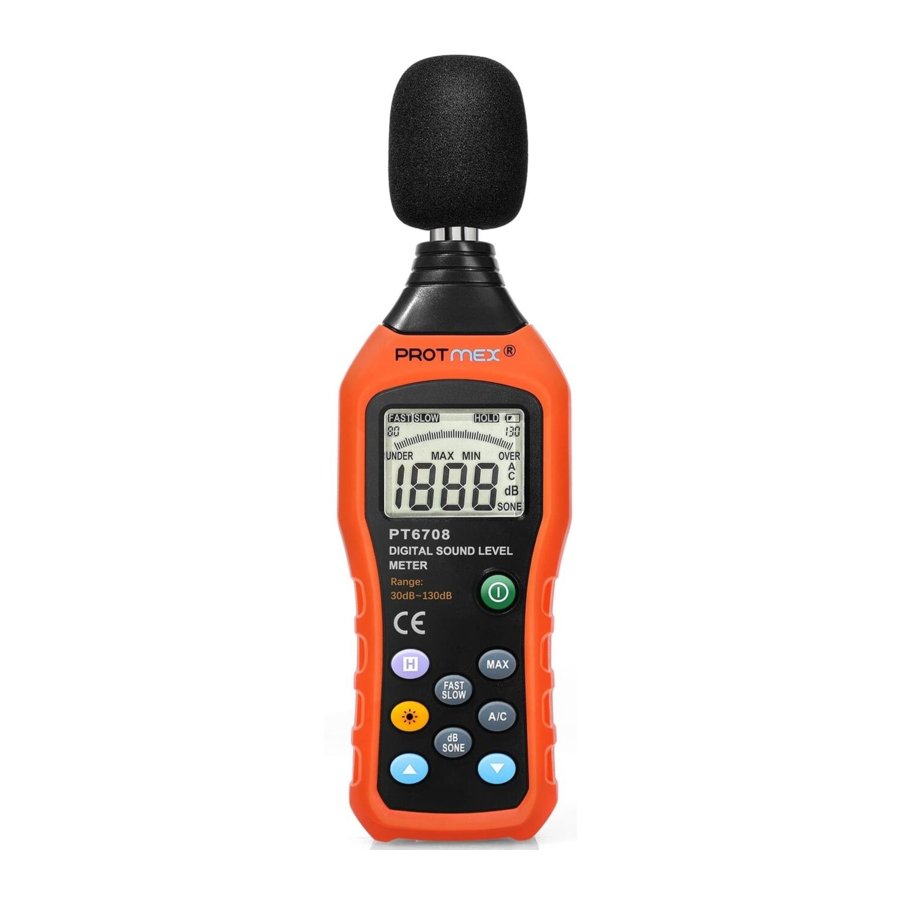

Protmex PT6708 Handleiding

Voorwoord

Bedankt voor het gebruik van ons product.
Lees de bedieningshandleiding zorgvuldig door voordat u het product gebruikt.
De geluidsniveaumeter is een instrument dat wordt gebruikt om het omgevingsgeluidsniveau te meten, zoals het geluidsniveau rond fabrieken, werkplaatsen, scholen, woonwijken, kantoren, wegen, audio enz. Het is ook geschikt voor geluidstechniek, productkwaliteitscontrole, gezondheidspreventie en behandeling, enz.

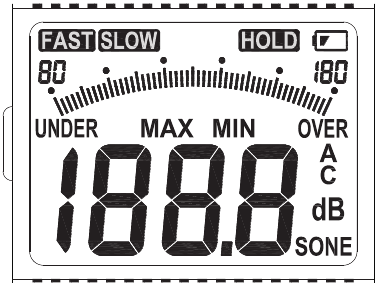

Introductie LCD-scherm

Weergavesymbolen	Beschrijving	Weergavesymbolen	Beschrijving
FAST	Hoge snelheid	OVER	Overloop
SLOW	Lage snelheid	A	A-wegingsmodus
HOLD	Vasthouden	C	C-wegingsmodus
UNDER	Onder	dB	Decibel
MAX	Maximum	SONE	Geluidssterkte (sone)
MIN	Minimum		Batterijvermogen

Beschrijving van functionele kenmerken

• Deze geluidsniveaumeter voldoet aan IEC651 Type 2 en ANSI S1.4 Type 2.
• Met het meetbereik van 30 tot 130 dB en automatische schakelfunctie
• A- en C-wegingsnetwerkselectie
• Selectie van hoge snelheid (FAST) / lage snelheid (SLOW) responssnelheid
• Maximale (MAX) vergrendelingsfunctie
• Digitaal display, goede anti-interferentieprestaties, energiebesparing
• Met de achtergrondverlichtingsfunctie is het geschikt voor het verzamelen van de geluidsgegevens 's nachts. Om energie te besparen, is er een automatische uitschakelfunctie voor de achtergrondverlichting.
• Het spuitgietproces van composietmateriaal wordt gebruikt voor de behuizing met een anti-val structuur ontwerp. Het is niet alleen extreem slijtvast, maar ook elegant.
• Met energiebesparend en hoogbetrouwbaar circuitontwerp maakt een goedgekeurd, uiterst efficiënt voedingscircuit de batterijen duurzamer.

Specificaties

• Nauwkeurigheid geluidsdruk: ± 1,5 dB (geluidsdrukstandaard, 94 dB @ IKHz).
• Nauwkeurigheid geluidsdruk: ± 5 dB (geluidsdrukstandaard, 94 dB @ 8KHz).
• Geluidsdruk frequentierespons: 30Hz - 8KHz.
• Dynamisch bereik van geluidsdruk: 50 dB (voor elk meetversnellingsniveau).
• Geluidsdruk meetbereik: 30-130 dBA, 35-130 dBC.
• Frequentiewegingseigenschappen geluidsdruk: A- en C-eigenschappen.
• Dynamische eigenschap van geluidsdruk: FAST 125ms, SLOW 1sec
• Microfoon: gepolariseerde capacitieve microfoon.
• Digitaal display: 4-cijferig, resolutie: 0,1 dB, bemonsteringsfrequentie: 2 keer/sec.
• Analoge balkweergave: Elke analoge balk vertegenwoordigt 1 dB, de bemonsteringsfrequentie is 20 keer/sec.
• Meetversnellingsniveau: 30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB, 6 versnellingsniveaus in totaal
• Automatisch schakelend versnellingsniveau: de microcomputer selecteert automatisch het beste versnellingsniveau in het bereik van 30 tot 130 dB.
• Prompt onder of boven limiet: aangegeven met "UNDER" of "OVER" weergave.
• Voeding: 4 x 7^e batterijen van elk 1,5V
• Bedrijfstemperatuur: 0 ~+ 40 oc
• Bedrijfstemperatuur: 10 ~80%RH
• Opslagtemperatuur: - 10 ~+ 60 oc
• Opslagvochtigheid: 10 ~70% RH
• Buitenafmeting: 193 (L) x 60(B) x 29 (H) mm
• Gewicht: ongeveer 222 g (inclusief batterijen)
• Accessoires: hoofdtelefoonstekker, bedieningshandleiding, batterijen, katoenen bol

Voorbereidingen voor gebruik

1. Gebruik een kruiskopschroevendraaier om het batterijklepje aan de achterkant van de meter te openen en installeer 4 x 7^e alkalinebatterijen van elk 1,5 V in de batterijhouder.
2. Plaats het batterijklepje terug en gebruik een kruiskopschroevendraaier om de schroef vast te draaien.
3. Wanneer de batterij veroudert, verschijnt het " " symbool op het LCD-scherm, wat aangeeft dat de batterijen niet genoeg stroom hebben om te gebruiken en moeten worden vervangen door nieuwe.

Basismethoden voor gebruik

1. Druk op de aan/uit-schakelaar, het standaard meetversnellingsniveau van de LCD-schermmicroprocessor is 40~90 dB. En het gemeten geluidsniveau ter plaatse wordt binnen dit bereik weergegeven. Als een van de "UNDER" (onder) of "OVER" (over) tekens op het LCD-scherm wordt weergegeven, betekent dit dat het geluid ter plaatse lager of hoger is dan het limietbereik van 40~90 dB. Op dit moment is de meetwaarde niet nauwkeurig, u moet op de toetsen Omhoog en Omlaag klikken om het meetversnellingsniveau van het instrument in te stellen om een nauwkeurige meetwaarde te krijgen.
2. Het instellen van het meetversnellingsniveau:
   Druk op de toetsen Level of om het juiste versnellingsniveau te selecteren om het huidige geluidsniveau te meten, wanneer het "UNDER" (onder) teken verschijnt, betekent dit dat het versnellingsniveau van het instrument te hoog is. U moet op Level drukken om een lager versnellingsniveau in te stellen totdat het "UNDER" (onder) teken verdwijnt. Wanneer het "OVER" (over) teken verschijnt, betekent dit dat het versnellingsniveau van het instrument te laag is. U moet op Level drukken om een lager versnellingsniveau in te stellen totdat het "OVER" (over) teken verdwijnt.
3. De wegingsmodus selecteren:
   Om het geluidsniveau binnen het menselijk hoorbare bereik te meten, selecteert u de A-wegingsmodus (simuleer de gehoorkarakteristieken van menselijke oren), drukt u op de A/C-toets, klikt u om A te selecteren, klik nogmaals op C. Om het werkelijke geluidsniveau te meten, selecteert u de C-wegingsmodus.
4. Om real-time geluidsniveau te lezen, selecteert u FAST (hoge snelheid). Om het gemiddelde geluidsniveau te verkrijgen, selecteert u SLOW (lage snelheid). Druk op de FAST/SLOW-toets om FAST of SLOW te selecteren.
5. Om het maximale geluidsniveau te verkrijgen, drukt u op de "MAX" (MAX) functietoets en kunt u de maximale geluidsniveauwaarde aflezen, druk nogmaals op de MAX-toets om terug te keren naar de normale meetmodus.
6. Om de achtergrondverlichting van het LCD-scherm te laten oplichten bij het meten 's nachts, drukt u op de toets.

Het apparaat kalibreren

Als de geluidsniveaumeter te veel dagen wordt gebruikt, zal de meetnauwkeurigheid afnemen. Op dit moment moet de geluidsniveaumeter worden gekalibreerd. Meestal moet het eenmaal per jaar worden gekalibreerd. Een standaard geluidsbron is vereist voor kalibratie. Neem contact op met ons bedrijf voor een specifieke methode.

Opmerkingen

1. Gebruik de meter niet in een warme, vochtige omgeving.
2. Als de meter gedurende lange tijd niet wordt gebruikt, verwijder dan de batterijen om te voorkomen dat elektrolytlekkage het instrument beschadigt.
3. Het automatische versnellingsniveau (30-130 dB) is niet geschikt voor het meten van transiënt impactgeluid.
4. Wanneer u het geluidsniveau buiten meet, moet een anti-windbal op de microfoonkop worden geïnstalleerd om te voorkomen dat er rechtstreeks in de microfoon wordt geblazen en er luchtstroomgeluid wordt gegenereerd.
5. Als het " " symbool op het LCD-scherm wordt weergegeven, betekent dit dat de batterijspanning te laag is. U moet onmiddellijk batterijen vervangen. Het wordt aanbevolen om alkalinebatterijen te gebruiken.

Veiligheidsinstructies

Gebruik volgens elke specificatie van de geluidsniveaumeter.

Bedrijfsomgeving:

• Hoogte < 2000 m
• Relatieve vochtigheid (RV) ≤ 80%RV
• Bedrijfstemperatuur 0 - 40°C

Opslag en onderhoud:
Gebruik geen alcohol of andere oplosmiddelen om de meter te reinigen. Als het lange tijd niet wordt gebruikt, verwijder dan de batterijen en bewaar de meter in een droge en schone omgeving.

Veiligheidssymbolen:
Dubbele bescherming wordt gebruikt voor de meter.
