iLiving ILG8SFRC handleiding

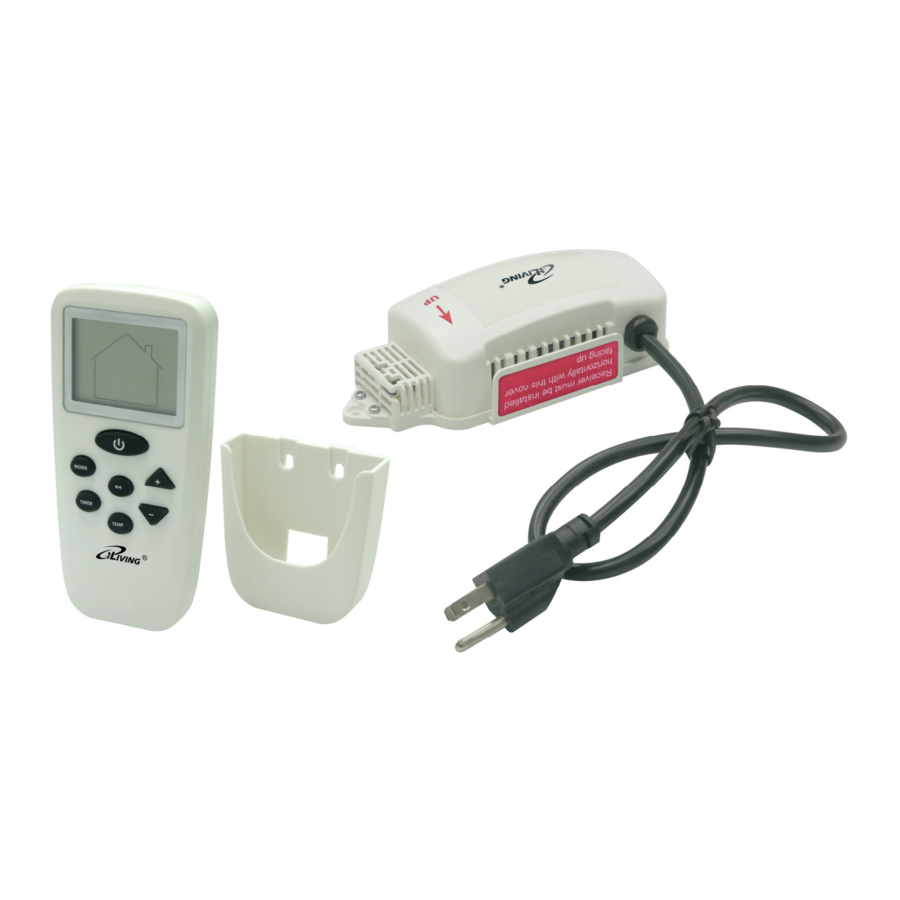

Wat zit er in de doos

Deze afstandsbedieningskit bevat het volgende:

• Bedieningskast met stroomkabel
• Stroomkabel (1,8 m) voor vaste bedrading naar de ventilator
• Afstandsbediening
• Houder voor afstandsbediening
• Schroeven
• Plastic pluggen
• Draadconnectoren

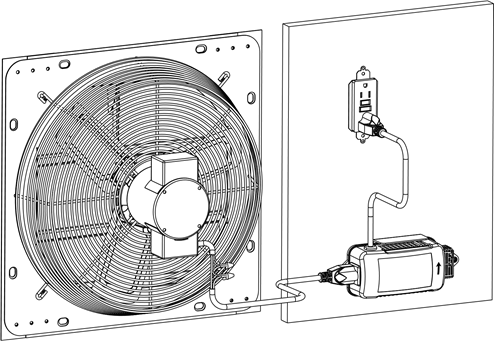

Installatie

1. Schakel de stroom uit bij het stroomonderbrekerpaneel of de zekeringkast.
2. Sluit de stroomkabel van de bedieningskit aan op een 120V/60Hz stopcontact.

3. Monteer vervolgens de bedieningskit horizontaal met twee schroeven aan de muur.

   Zorg ervoor dat de bedieningskit horizontaal is gemonteerd met de regenbeschermingswand aan de bovenkant om bescherming tegen regen te bieden. Het kan gevaarlijk worden voor de consument als er water in de bedieningskit komt. Door de bedieningskit horizontaal te monteren, kan de bedieningskit de eigenschappen ventileren.
4. Bedraad een stroomkabel aan de ventilator (meegeleverd in de kit). Steek de stroomkabel van de ventilator in het stopcontact van de bedieningskit om stroom te krijgen.


5. Wanneer een solid-state snelheidsregelaar wordt gebruikt, is er een zoemend geluid aanwezig in de ventilator bij lage snelheid. Deze brom heeft geen invloed op de werking van de ventilator en is acceptabel in de meeste commerciële/industriële installaties.

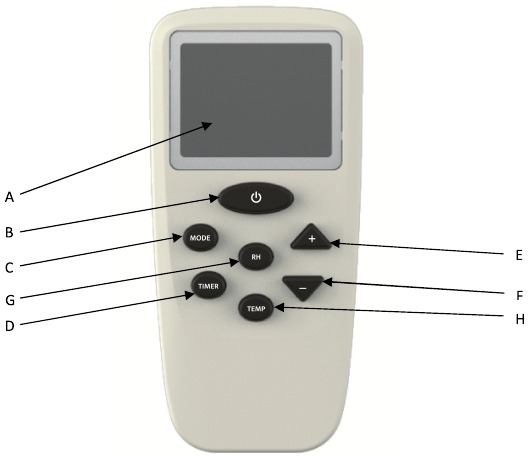

Beschrijvingen van de afstandsbediening

Naam en functie

1. LCD-scherm
2. Aan/uit-knop
3. Modusknop
4. Timerknop
5. + knop
6. - knop
7. RH-knop
8. Temp-knop

Pictogrammen en indicaties op het LCD-scherm van de afstandsbediening

1. Ventilatormarkering voor wanneer de ventilator draait
2. Timermarkeringen en -instelling
3. Zolder en kamer
4. RH-markeringen (relatieve vochtigheid) en -instelling
5. Auto en handmatig
6. Ventilatorsnelheid instelstrepen
7. Kamertemperatuur
8. Ingestelde temperatuur

Gebruiksaanwijzing

Zet de ventilator AAN:

Aan/uit-knop
Druk op de aan/uit-knop op de afstandsbediening om de ventilator AAN en UIT te zetten. Op het display worden de ingestelde temperatuur en zoldertemperatuur en modus weergegeven. De standaardmodus is Auto en de temperatuur is 80ºF. Als de afstandsbediening alleen de INGESTELDE temperatuur weergeeft, betekent dit dat de afstandsbediening in de slaapmodus staat (om de batterijduur te verlengen). Om de afstandsbediening te activeren, drukt u eenmaal op de aan/uit-knop.

Bedrijfsmodi
Druk op de knop MODE om de ventilator in de automatische modus of de handmatige modus in te stellen om de hoge, gemiddelde en lage snelheid in te stellen. De modi schakelen van Auto naar Handmatig Hoog, Handmatig Gemiddeld en Handmatig Laag en terug naar Auto.

Automatische modus
Regelt automatisch de ventilatorsnelheid met alleen de temperatuur of met zowel de temperatuur- als de vochtigheidsinstelling. Het besturingsalgoritme is als volgt:

• Wanneer de zoldertemperatuur hoger is dan de ingestelde temperatuur, wordt de ventilator ingeschakeld.
• Als de zoldertemperatuur 4 graden hoger is dan de ingestelde temperatuur, draait de ventilator op HOOG.
• Wanneer de zoldertemperatuur gelijk is aan of lager is dan de ingestelde temperatuur, wordt de ventilator uitgeschakeld.
• Wanneer RH is ingeschakeld, regelt de controller de omgeving totdat zowel de ingestelde temperatuur als de vochtigheid gelijk zijn aan of lager zijn dan de ingestelde waarden.

Handmatige modus
De ventilatorsnelheid kan worden ingesteld op Hoog, Gemiddeld en Laag door op de MODE-knop te drukken.
De ventilator blijft draaien op de ingestelde snelheid en negeert de ingestelde temperatuur- en vochtigheidsinstelling. De ventilator kan worden uitgeschakeld door op de AAN/UIT-knop te drukken.

Timer instellen
De timerfunctie is alleen ingeschakeld wanneer u op de TIMER-knop drukt. Druk op de knop TIMER om de timer IN te schakelen. De standaardtimer is 3 uur. U kunt de timer aanpassen van 0 tot 24 uur door op de + en - knop te drukken. Wanneer de timerfunctie is ingeschakeld, draait de ventilator als handmatige uitvoering in de eerder ingestelde modus totdat de timer verloopt.
De timer wordt uitgevoerd nadat de timer stopt met knipperen en schakelt de ventilator uit wanneer de timer de timerinstellingen bereikt. Houd de TIMER-knop 3 seconden ingedrukt om de timer direct uit te schakelen.

RH instellen (relatieve vochtigheid):
Druk op de knop RH om de vochtigheidsregeling in te schakelen. Het display toont de standaard RH-waarde - deze is 70%. Na het inschakelen van de vochtigheidsregeling, knipperen RH-weergaven en de ingestelde waarde gedurende 5 seconden. Terwijl RH knippert, drukt u op de + knop om de RH-instelling te verhogen en op de —-knop om deze te verlagen.
RH maakt deel uit van de automatische modus, deze begint automatisch te regelen nadat de RH stopt met knipperen. Houd de RH-knop 3 seconden ingedrukt om de vochtigheidsregeling uit te schakelen. De RH-weergave wordt gedimd.

+1- knop
De +/- knop wordt gebruikt om de regeltemperatuur, vochtigheid en timer in te stellen. Elke keer dat u op de + of - knop drukt, wordt de ingestelde temperatuur aangepast en gaat u direct naar de automatische modus. Bij het instellen van de timer of RH-modus wordt de +/- knop gebruikt om de ingestelde waarde aan te passen.

Temp-knop
Deze afstandsbediening kan de temperatuur van twee locaties aflezen. De ene is de locatie van de bedieningskast, namelijk de zolder. De andere is de kamertemperatuur, waar de afstandsbediening zich bevindt.

Als de afstandsbediening alleen de ingestelde temperatuur weergeeft, drukt u op de AAN/UIT-knop om de afstandsbediening te activeren. Druk op de knop TEMP om de meting van de twee locaties te wisselen. ATTIC betekent de temperatuur op de locatie waar de bedieningskast is gemonteerd (zorg ervoor dat de bedieningskit is aangesloten op een stroombron). ROOM betekent de kamertemperatuur op de locatie van de afstandsbediening. Houd de knop TEMP ingedrukt om te schakelen van Celsius naar Fahrenheit.

De afstandsbediening en de bedieningskast koppelen

Als de afstandsbediening en de bedieningskast correct zijn aangesloten en u de ventilator niet kunt bedienen of de afstandsbediening niet lijkt te werken, volgt u de onderstaande instructies om de afstandsbediening en de bedieningskast te koppelen of neemt u contact op met onze servicecenter op 1-800-317-1688.

Scan de QR-code voor YouTube video-instructies.

OF
Zoek op YouTube naar: "iLiving - How to pair Remote Control"

Tijdens het koppelingsproces is het noodzakelijk om te bevestigen dat er slechts één bedieningskast van stroom wordt voorzien!

De koppelingsstappen zijn als volgt:

1. Houd de aan/uit-knop ingedrukt en plaats twee AAA-batterijen.
2. Laat de aan/uit-knop los en wacht tot het LCD-scherm volledig verschijnt (ongeveer 5 ~ 20 seconden).
3. Houd de aan/uit-knop ingedrukt om het volledige scherm te resetten (ongeveer 2 ~ 3 seconden).
4. Het koppelingsproces is voltooid.

Garantie-informatie

Dit product wordt geleverd met een BEPERKTE COMPONENTENGARANTIE VAN ÉÉN JAAR.
Als uw apparaat niet goed lijkt te werken, neem dan contact op met ons servicecenter door te bellen naar 1-800-317-1688.
Voorafgaand aan uw telefoontje raden we u aan om onze servicegerelateerde website te bezoeken www.ilivingusa.com voor tips voor het oplossen van problemen en service-instructies indien nodig.

Registreer uw product op onze website:

Registreer

Of bezoek iLivingUSA.com/register-product

Feedback
Vindt u het geweldig? Help ons om het product meer voor u te maken.

Beoordeel ons

Laat het ons weten met een klantenbeoordeling.
Ga naar: https://www.amazon.com/review/review-your-purchases#

BELANGRIJKE INSTRUCTIES

1. Koppel de stroomtoevoer los voordat u aansluitingen maakt om mogelijke elektrische schokken en/of schade aan apparatuur te voorkomen.
2. Lees en volg de instructies zorgvuldig. Het niet naleven van de instructies kan leiden tot brand, elektrische schokken, letsel aan personen en/of schade aan apparatuur.
3. Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, is deze snelheidsregelaar alleen bedoeld voor gebruik met de iLiving ventilatoren met variabele snelheid (ILG8SF7V, ILG8SFIOV, ILG8SF12V, ILG8SF16V, ILG8SF18V, ILG8SF20V en ILG8SF24V). Installeer deze afstandsbedieningskit niet op een andere ventilator of apparaat.
4. Alle bedrading moet voldoen aan de United States National Electrical Code en alle toepasselijke lokale/staatsvoorschriften.
5. Monteer de bedieningskit niet in een gebied waar de bedieningskit waarschijnlijk wordt blootgesteld aan vocht.
6. Zorg ervoor dat de hele installatie geaard is als voorzorgsmaatregel tegen mogelijke elektrische schokken.
7. Overschrijd de maximale ampèrage van de bedieningskit niet, omdat overbelasting kan leiden tot schade aan de afzuigventilator en de bedieningskit.
8. Volg bij het bedraden van een elektrisch apparaat of apparaat alle elektrische en veiligheidsvoorschriften, evenals de meest recente United States National Electrical Code (NEC) en de Occupational Safety and Health Act (OSHA).
9. Installeer de bedieningskit in een goed geventileerde ruimte.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DEZE BEDIENINGSKIT NIET GEBRUIKEN IN EEN GEÏSOLEERDE MUUR

Tel: 1-800-317-1688

E-mail: service@ilivingusa.com
